Nové PLC s integrovaným HMI Canvas 7 v recenzi Jaroslava Blažka

Renomovaný technik Jaroslav Blažek (blaja.cz) se v nové recenzi zaměřil na 7” PLC s HMI značky Horner. Ukáže vám nejen nastavení alarmů, ale i webserveru a následné připojení na WebMI z mobilního telefonu. Tato recenze modelu Canvas 7 volně navazuje na své testování menšího modelu Canvas 4.

Prozkoumat sortiment Horner

Recenze Jaroslava Blažka

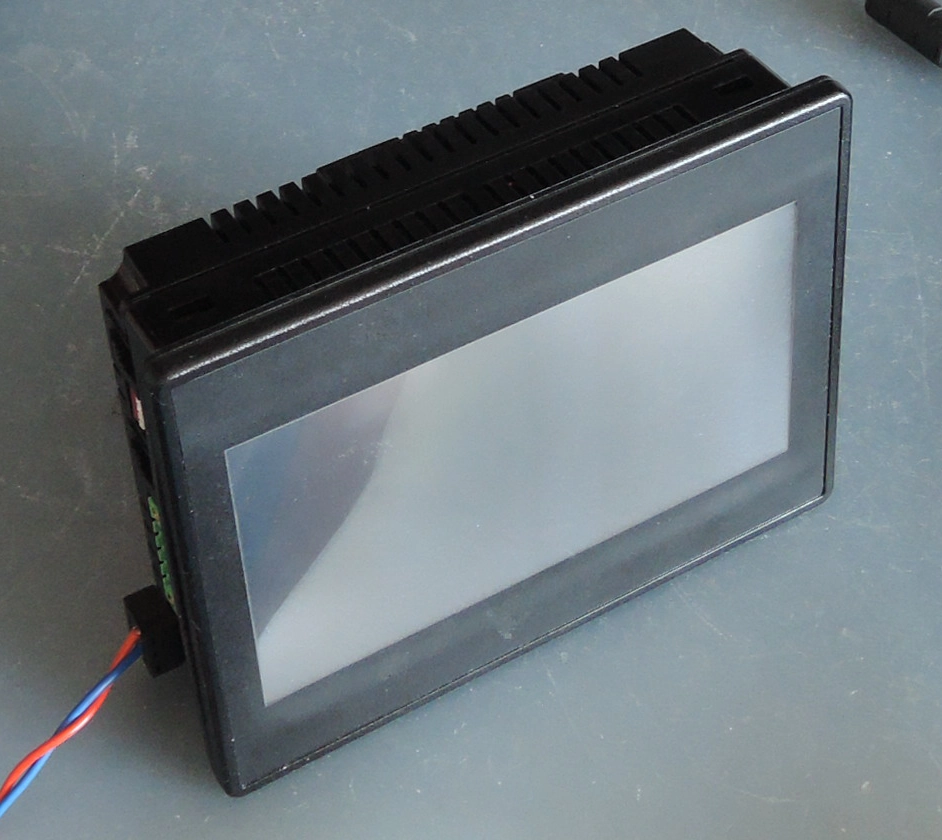

Model Canvas 7 je podobný modelu Canvas 4, kterému jsme se věnovali minule, ale (jak vyplývá z názvu) je trochu větší.
7” TFT Color, rozlišení 800 x 480 px. Ukážeme si navíc to, co nebylo v minulém článku, tedy webserver služby WebMI a přístup na obrazovky přes mobilní telefon.

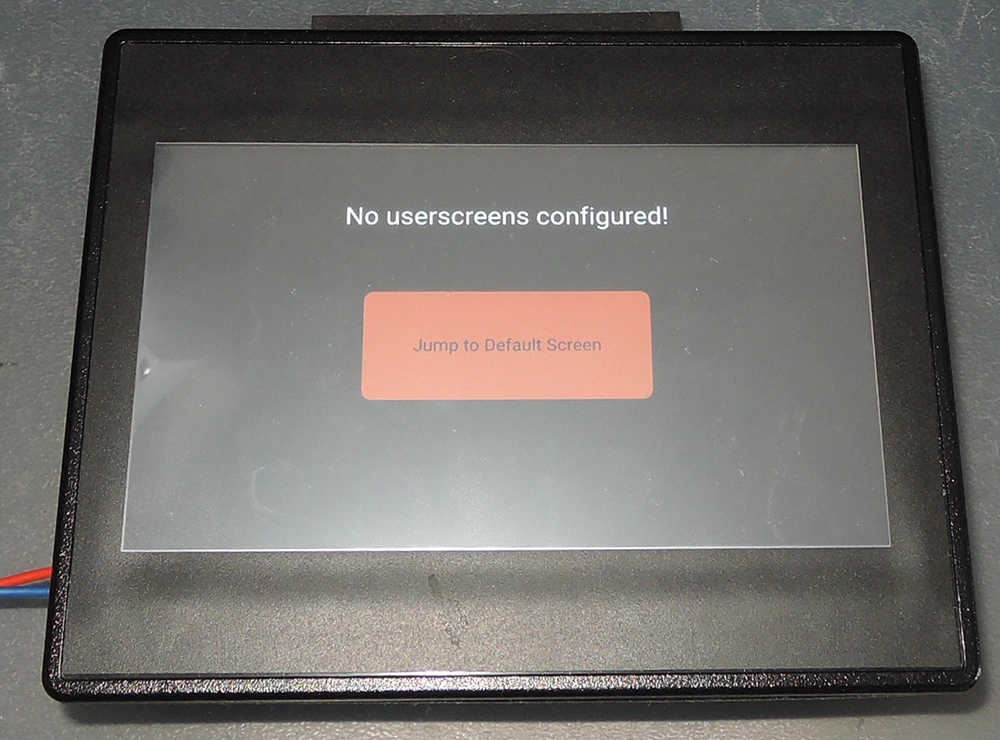

Rozměry Canvas 7: 186 x 144 mm, velikost 7”:

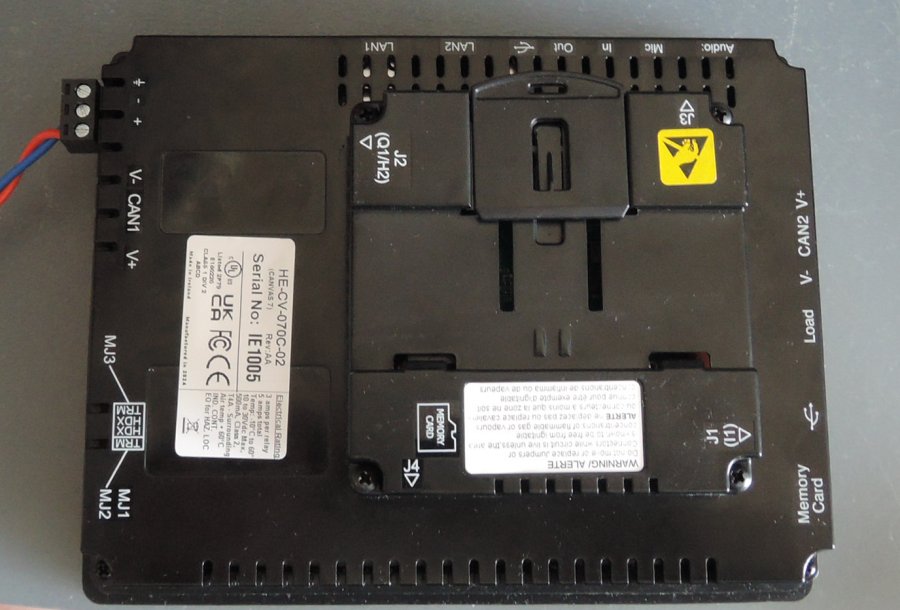

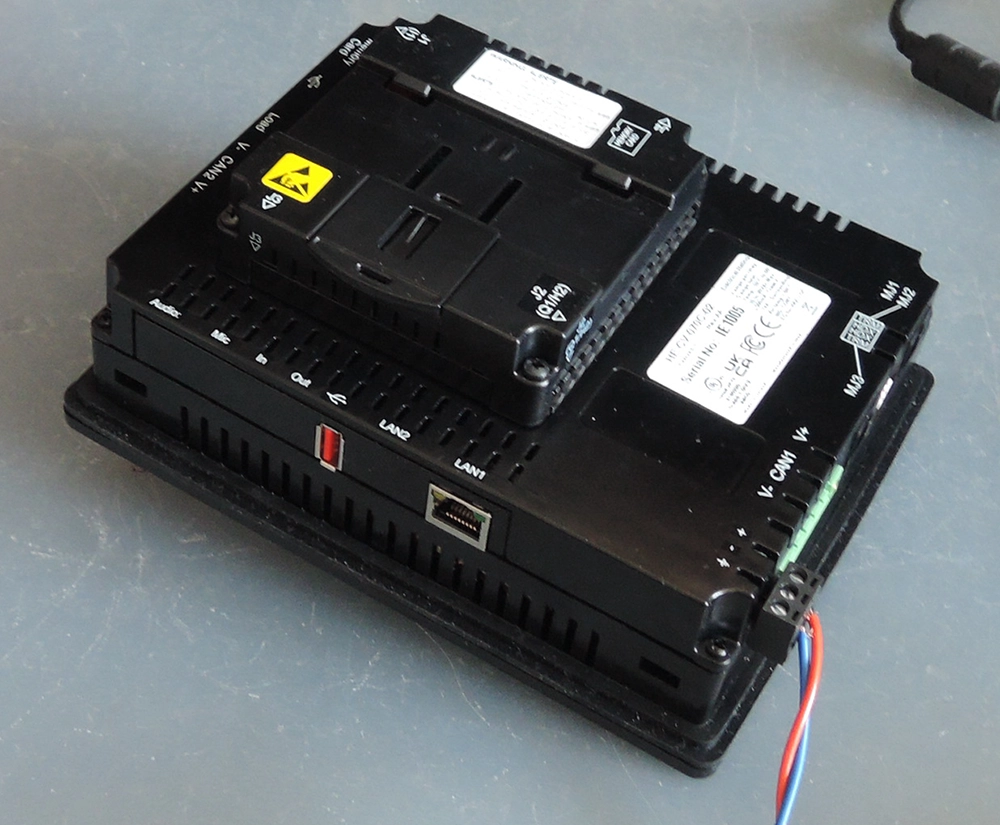

Ze zadní strany je 12 digitálních vstupů - 4 HSC, 12 výstupů, 6 analog. vstupů nastavitelných i jako termočlánky a Pt100, 4 napěťové nebo proudové analogové výstupy. Další detaily najdete zde.

Důležitý je pro nás slot na paměťovou kartu, jak uvidíme dále.

Minulý model Canvas 4 měl na sobě mechanické klávesy včetně systémové pro důležité nastavení. Tady žádné mechanické klávesy nejsou.

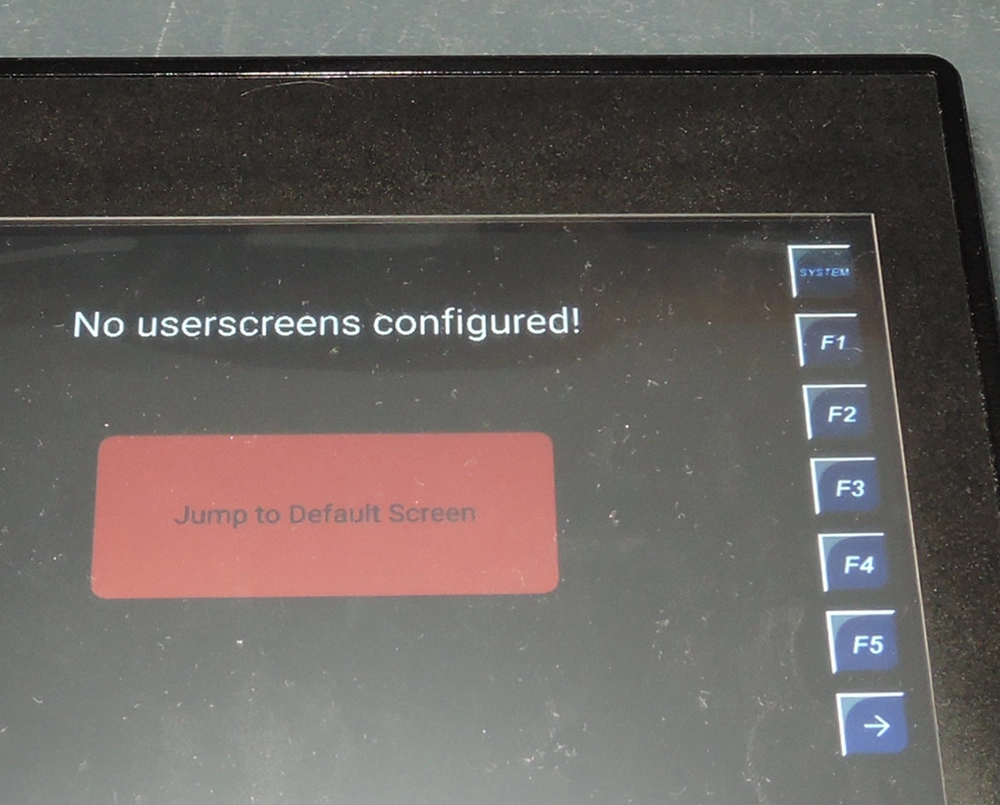

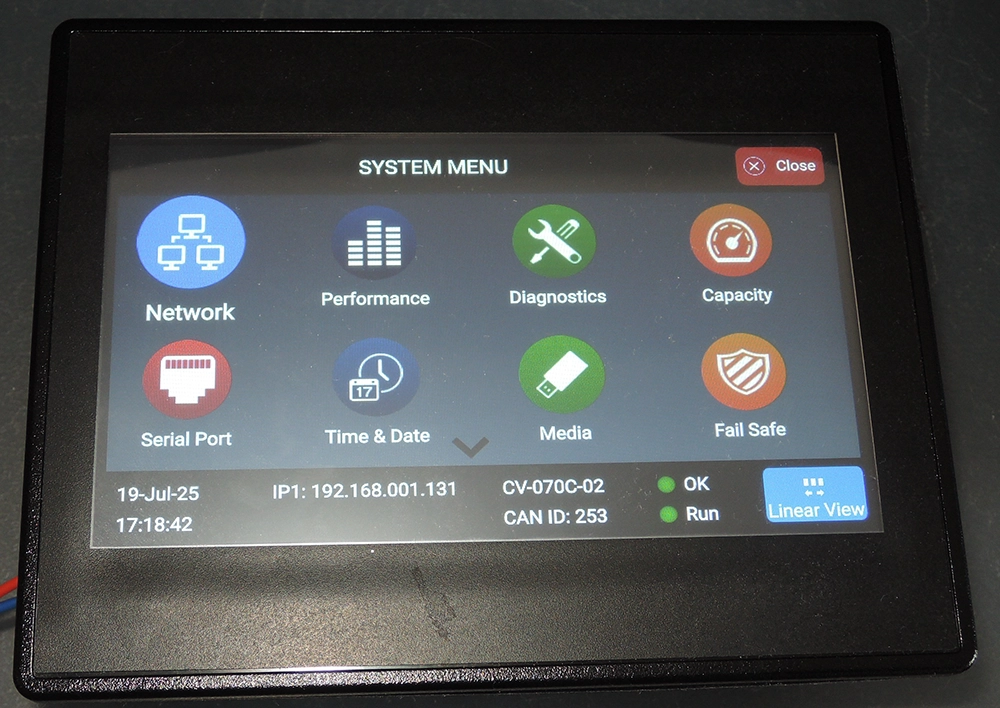

 Klávesy se objeví stiskem pravého horního rohu obrazovky. Opravdu rohu, ne někde blízko.

Nastavení je pak již obdobné jako u menšího modelu. My jsme si jen opravili IP adresu do naší sítě - x.x.1.131.

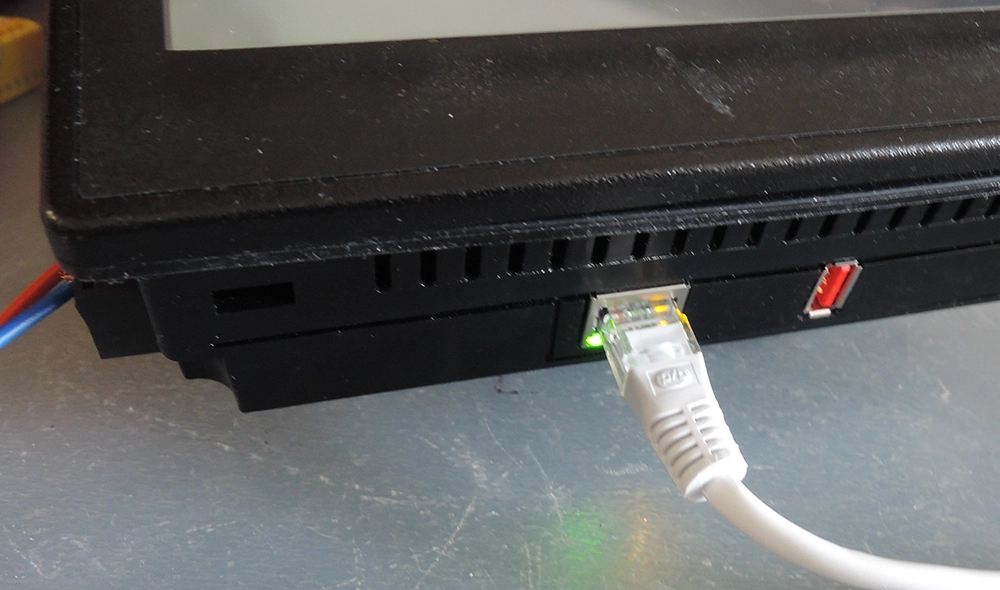

Takže to už připíchneme do sítě a jedeme na to.

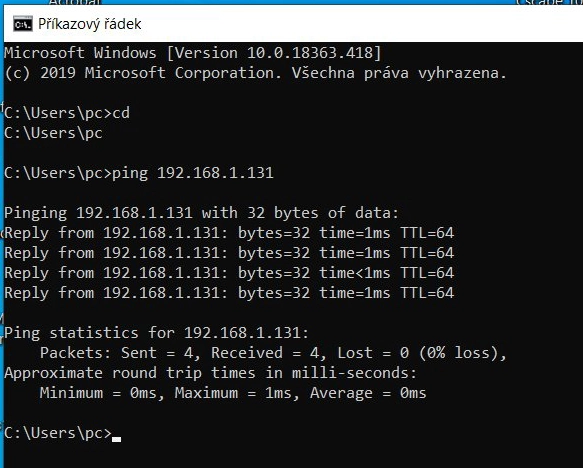

Ještě pro jistotu jeden ping, abychom zkontrolovali připojení PLC na síti.

A musíme nastavit stejnou IP adresu, jakou jsme si nastavili přímo na PLC přes systémové nastavení.

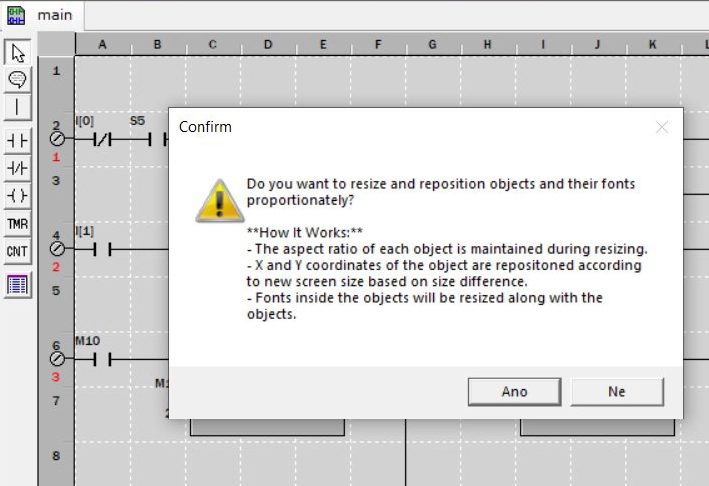

Při uložení nám software nabídne přepočítání grafiky na nové rozlišení obrazovky.

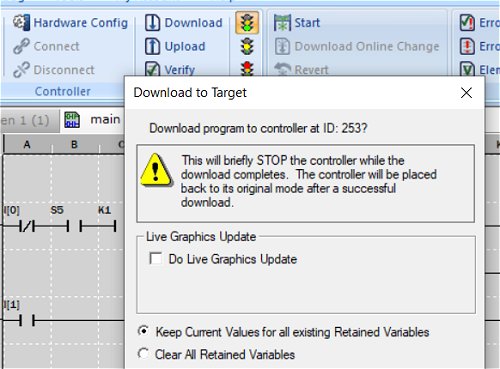

Nyní to nahrajeme do PLC a uvidíme.

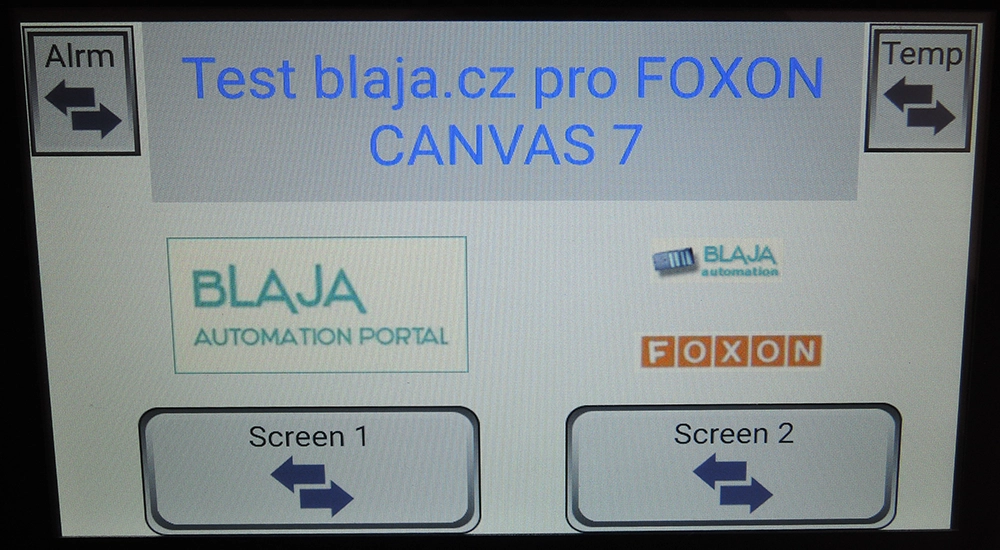

Velmi slušně se všechno přepočítalo, nic moc jsme nemuseli dělat.

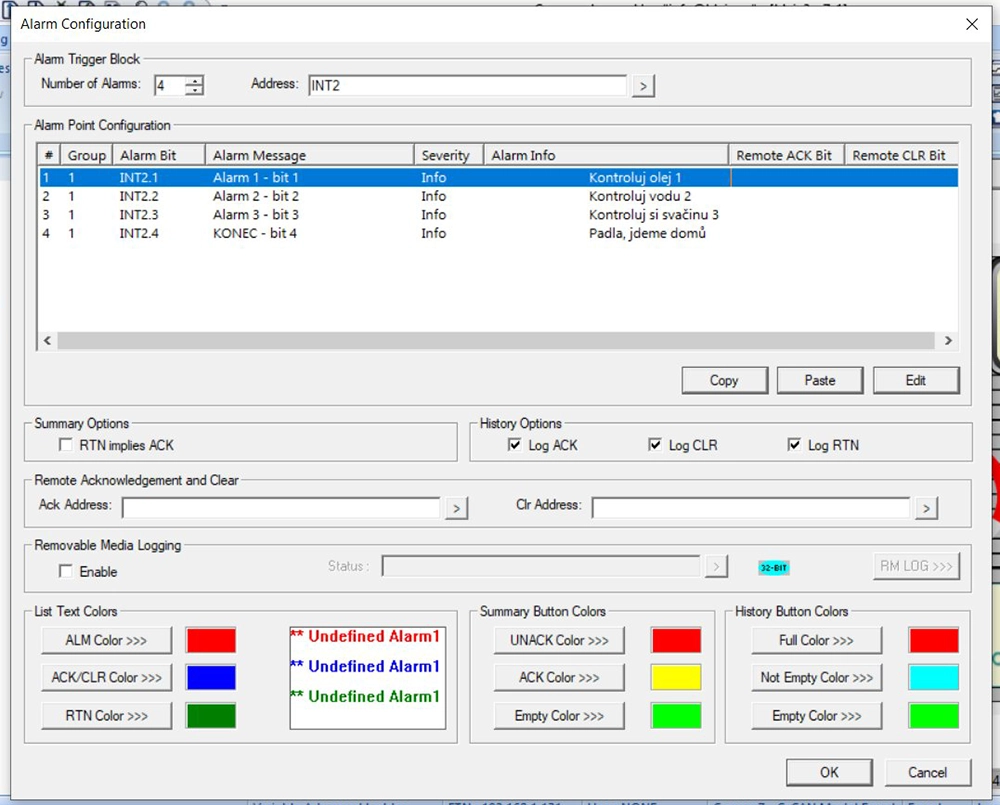

Na novou obrazovku jsme z Toolboxu šoupli objekt alarmů. Ty fungují následně, nahoře zadáme adresu 16bitové proměnné a pak je každý bit z toho slova jedno alarmové hlášení. Automaticky se přiřazuje dále a dále, jak je vidět na sloupci vlevo. Napíšeme si ke každému alarmu zprávu a poznámku. Plus další nastavení jako potvrzení alarmu nějakou proměnnou, logování, barevné kombinace a tak podobně.

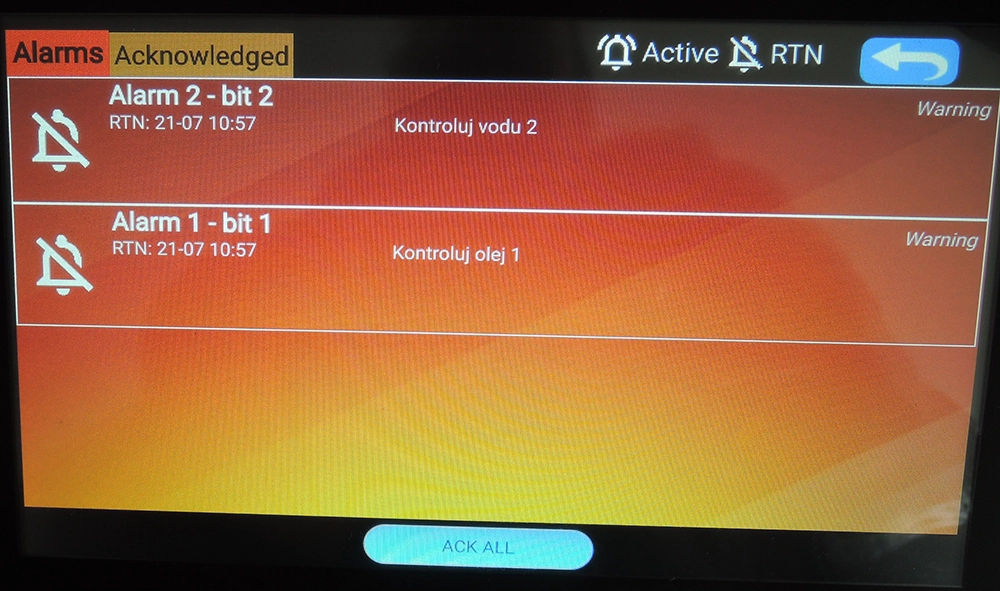

Nyní to vyzkoušíme. Proměnná INT2 má aktivní první dva bity (hodnota 3). Alarmy jsou aktivní a nepotvrzené.

Potvrdit si je můžeme všechny najednou nebo zvlášť. Je to vidět na videoukázce dále.
S tím se dá pohrát a nastavit podle potřeby, jen to není (jako téměř vždy) úplně ihned, alarmy pokaždé vyžadují trochu porozumění u jakéhokoliv HMI nebo PLC různých výrobců. Samozřejmě zde místo alarmového okna může být jen indikátor atd.

Podívejte se na video nastaveni.

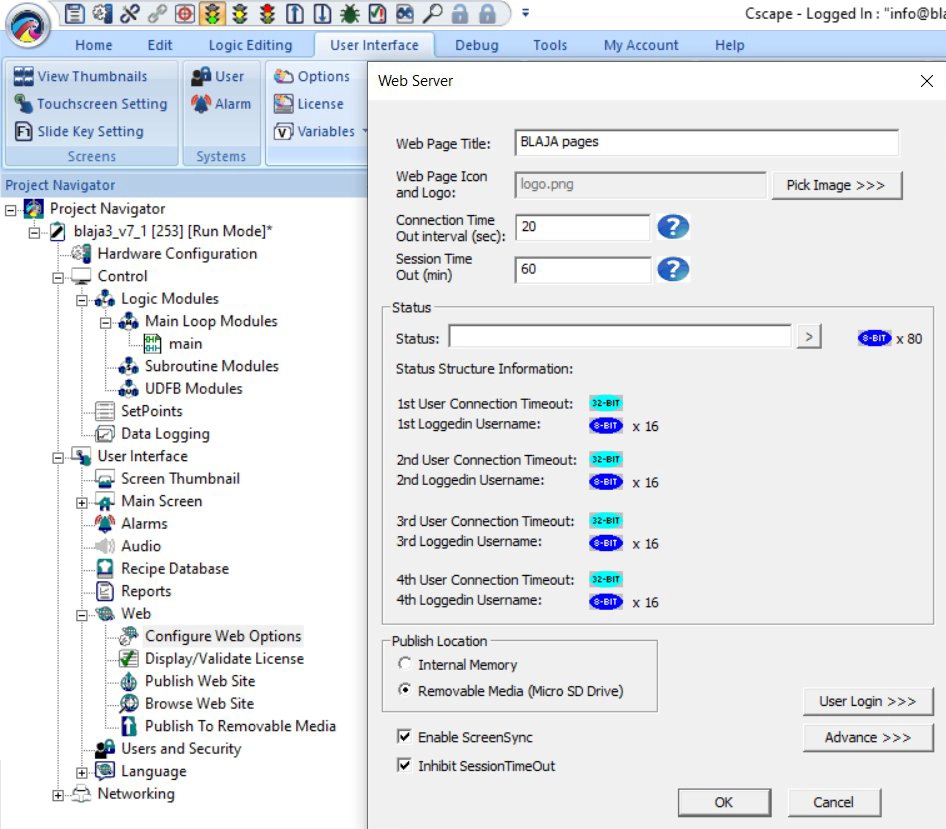

Jdeme na nastavení webserveru. Na rozdíl od minula jsme tady vyzkoušeli i nahrání projektu na paměťovou kartu, kde potom můžete využívat všechny funkce přes Horner WebMI. Zatrhneme cíl RM, kde nahrajeme webové soubory. Ale ještě upravíme, další nastavení.

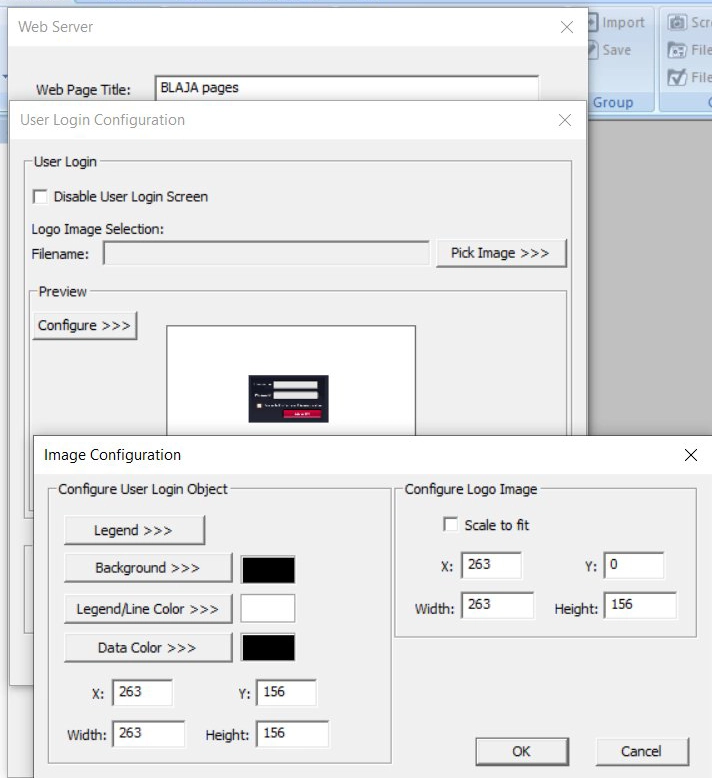

Hlavně upravíme velikost přihlašovacího okna, pokud přihlašování použijeme, neboť toto může být vzhledem k rozlišení velmi malé.

Pro testování je fajn si přihlašování zablokovat a také nevyžadovat odsouhlasení podmínek. Zajímavé je, že tyto věci jdou nastavit.

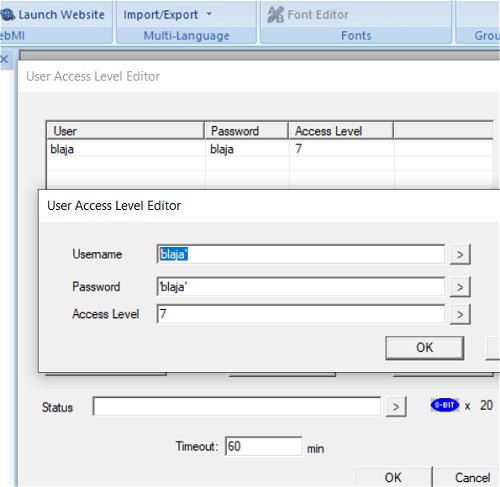

Uživatele s heslem definujeme v editoru uživatelů. Nechejte si tam ty čárky před jménem a za jménem, stejně jako u hesla. Jméno a heslo je také možné použít z proměnné v PLC.
No a pro Canvas není potřeba pro webserver přes WebMI žádná placená licence.

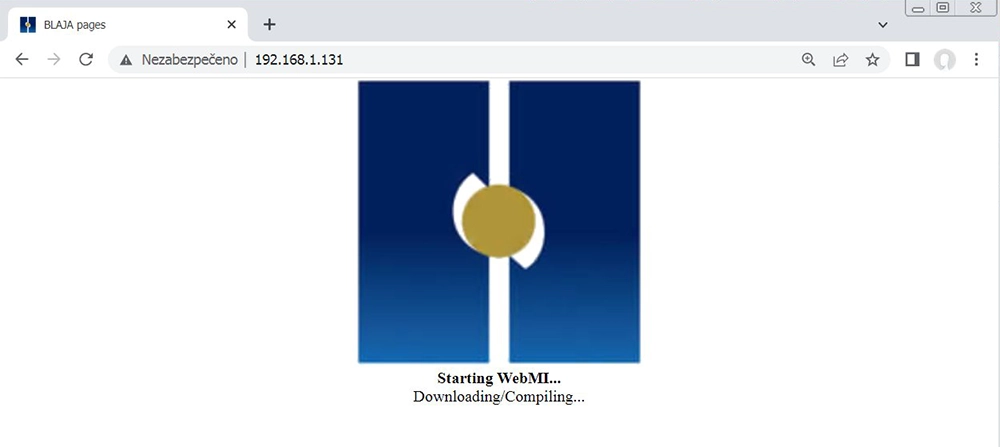

Zde vidíte startovací obrazovku webserveru. Teď jedou webové soubory na paměťové kartě.

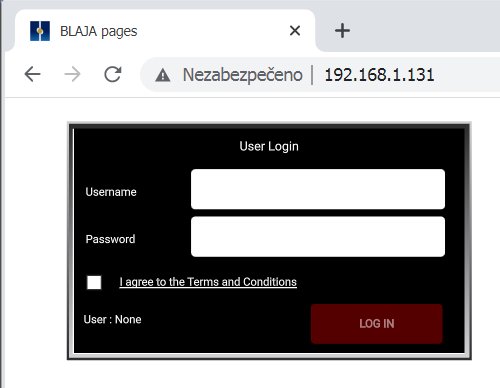

Tohle je důvod pro nastavení velikosti přihlašovacího okna. Nyní je tak přiměřeně veliké.

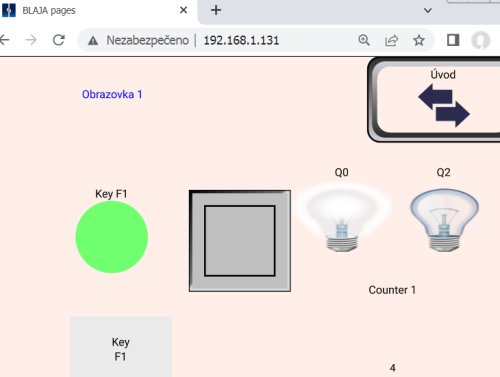

Takto to pak vypadá v prohlížeči.

Faktická poznámka: Projekt, ne proměnné na kartě, se nijak nesynchronizuje s projektem v PLC, takže tady vypadá grafika klidně jinak, než máme na HMI. Grafika a obrazovky se nahrávají do PLC s projektem a pro nahrání na paměťovou kartu je nutné použít příslušný příkaz.

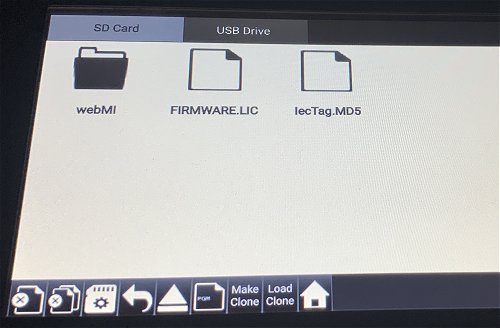

Přes systémové menu na HMI můžeme nakouknout na paměťovou kartu, nemusíme ji vytahovat z přístroje, ve složce WebMI jsou všechny potřebné soubory webového serveru.
Další poznámka: Z projektu můžeme webový server exportovat také na externí médium - RM, pak kopírovat v PC na paměťovou kartu a tu poté jednoduše zasunout do PLC. Není nezbytné být fyzicky připojen k PLC.

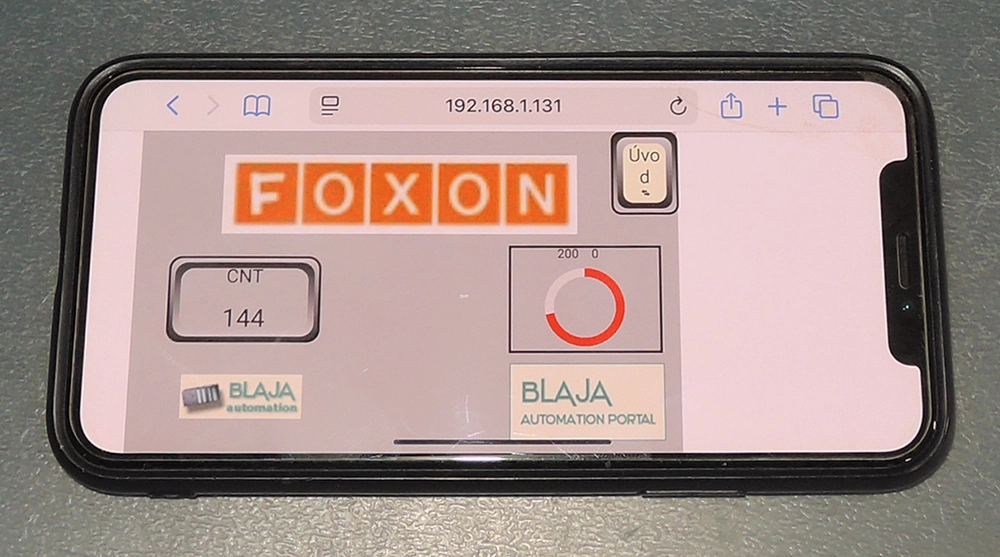

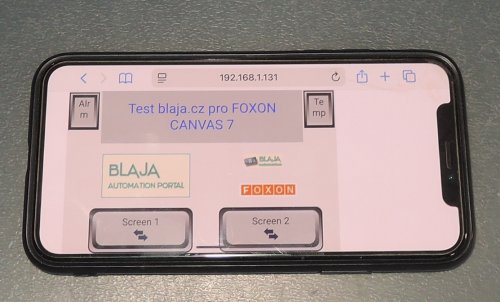

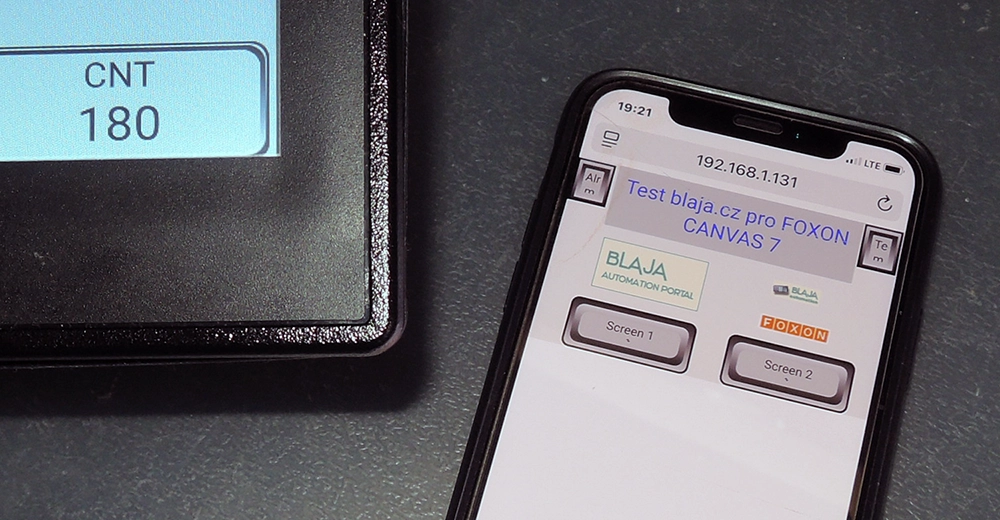

Pokud si uděláme bezdrátový přístup do sítě, klidně se na webový server připojíme i z mobilního telefonu. Je ale lepší jej otočit na šířku.

Asi takto bychom to viděli.

Na mobilu to nemá chybu, vše se hezky přeskládalo, nic není ani malé, ani velké.

Podívejte se na video webového serveru:

Programování a tvorbu obrazovek pro HMI jsme si ukázali minule u menšího modelu. V další recenzi vyzkoušíme připojení nějaké externí periferie.

Jaroslav Blažek (blaja.cz)
