Recenze: Jaroslav Blažek prozkoumal průmyslový monitor NODKA s dotykovým displejem

Jaroslav Blažek hodnotí jeden z mnoha modelů průmyslových monitorů NODKA. Šlo zapojení a zprovoznění jako po másle? Jak funguje jeho dotykový displej? Dočtete se v recenzi a uvidíte v krátkém videu.

Pro recenzi byly využity:

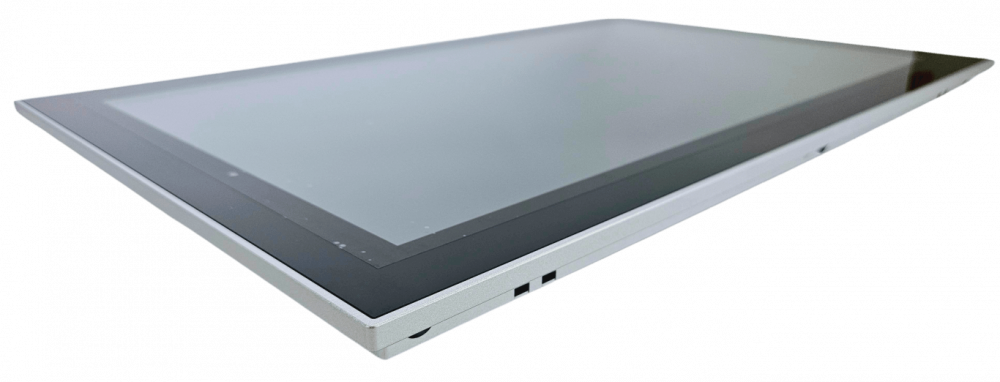

• průmyslový monitor C2152 NODKA 21.5" s dotykovým kapacitním displejem 1920 x 1080, 12-24 VDC, VGA+DVI-D, USB dotykový driver,
• průmyslový počítač eBOX 3240.

Monitor je velmi dobře zpracovaný, kovový rám a celá konstrukce je pevná nemusíte mít obavu jej vzít do ruky třeba jen za roh. Vše pevně drží, nic se nezkroutí.
Stupeň krytí P65, prachu a vodě odolný.

I z tohoto obrázku je vidět výborné zpracování.

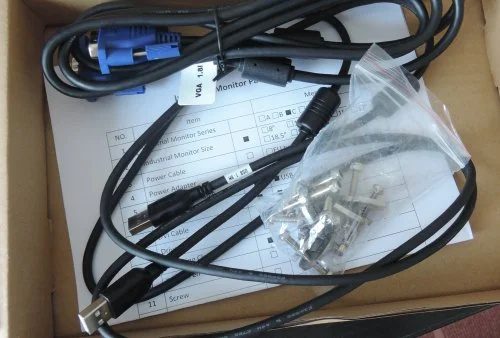

Součástí balení je VGA kabel, dále USB kabel a montážní příchytky. Monitor je primárně určen k osazení do otvoru v ovládacím panelu stroje, nenajdete u něj tedy žádný stojánek.

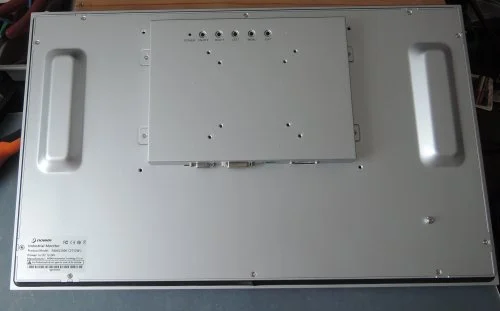

Běžné nastavovací prvky ze zadní strany. Jak je vidět z dalších otvorů, montáž je možná i na VESA držák.
Výrobce tyto monitory osazuje i na panel PC tedy počítač s panelem, který je osazen místo tohoto boxu.

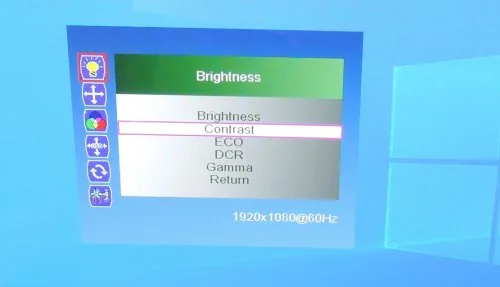

Nastavovací menu nepotřebuje nic, vše je jasné, jen si nepřepněte jazykové menu do čínštiny.

Nic zbytečného, VGA nebo DVI pro obraz, napájení DC 12 V a USB pro dotykové ovládání.

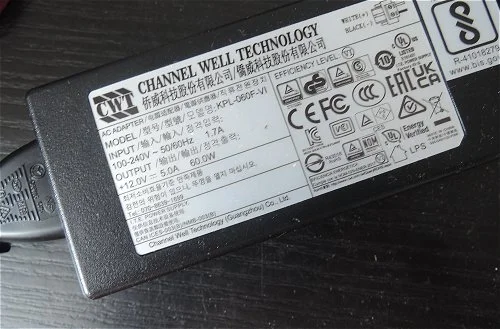

Napájení 12 V zdroj z počítače eBOX 3240 má 60 W, takže vystačí pro napájení obou zařízení s bohatou rezervou.

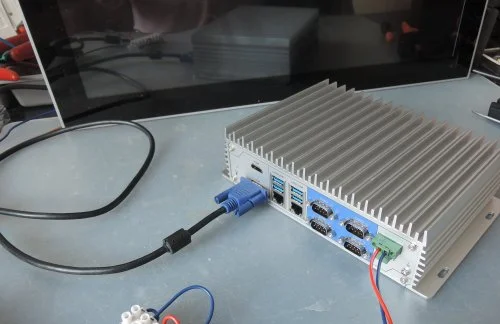

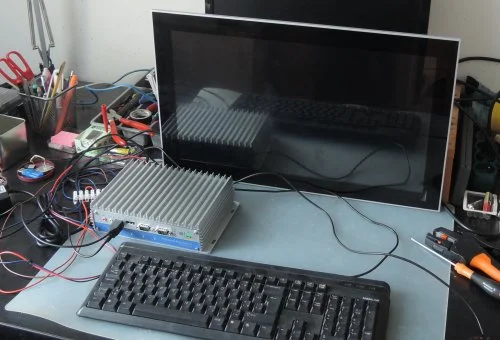

K PC připojíme napájení a VGA kabel.

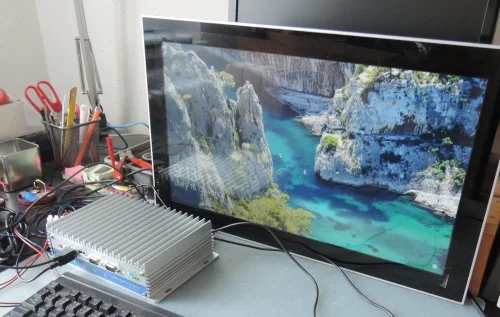

A už to fičí až na dotykové ovládání.

Právě proto všechny tyto monitory vyžadují ještě USB propojení, přes které funguje právě dotyková část obrazovky.

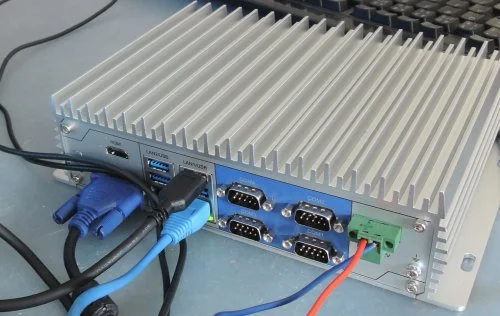

USB kabel má stejné ukončení na obou stranách a tady oceníte množství portů na průmyslovém počítači NODKA.

Dotykový driver se chytí ihned a nevyžaduje nic speciálního, stačí mu driver z Windows 10 či 11.

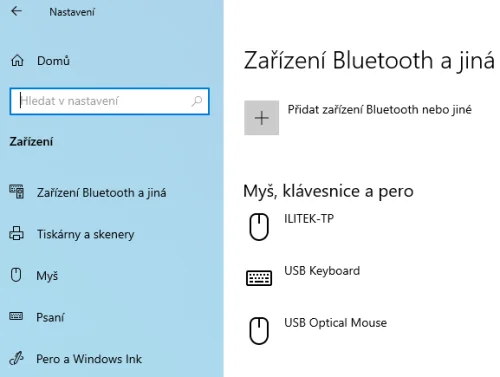

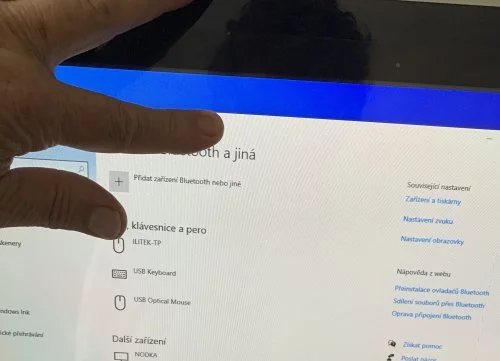

Najdeme jej pod ILITEK-TP.

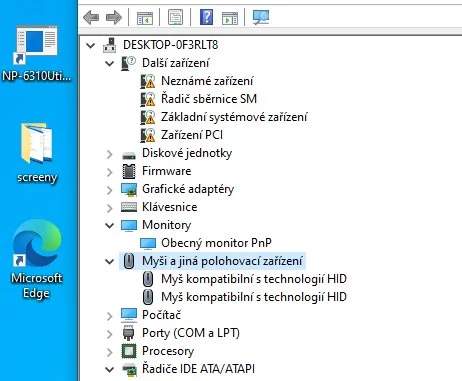

Tady vidíme obě zařízení - myš a dotykové ovládání.

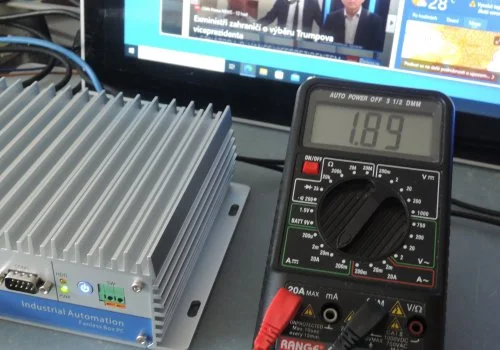

Pokud vás zajímá odběr sestavy ze zdroje, tak je okolo 2 Ampér.

Mrkněte na minutovou videoukázku dotykového ovládání monitoru NODKA.

Závěrem:
Monitory a průmyslové počítače jsou vhodné k použití v průmyslových aplikacích, SCADA systémů a ovládání strojů.
Výrobce NODKA pro oblast monitorů, průmyslových počítačů a PC panelů nabízí v této oblasti velké množství produktů a příslušenství.

Jaroslav Blažek (blaja.cz)
