Bezdrátový PROFIBUS – DATAEAGLE 3000
Průmyslový rádiový přenos PROFIBUS
Bezdrátový PROFIBUS – DATAEAGLE 3000

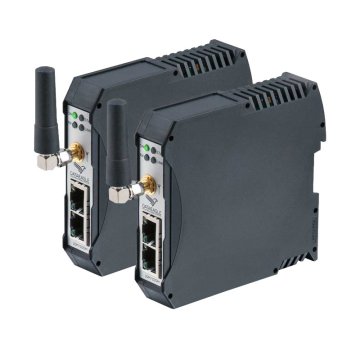

Přeneste komunikaci PROFIBUS DP bezdrátově mezi pevnou a pohyblivou částí stroje nebo přes místo, kde nelze spolehlivě vést kabel. Průmyslové moduly Schildknecht DATAEAGLE 3000 nahrazují namáhanou kabeláž transparentním rádiovým spojem a jsou vhodné pro nové aplikace i modernizaci stávajících zařízení.
- Transparentní přenos PROFIBUS DP
- Point-to-point i multipoint
- Rychlost až 1,5 Mbit/s
- Vybrané varianty pro PROFIsafe
- Provedení IP20 nebo IP65
Jak bezdrátový PROFIBUS funguje a kterou frekvenci vybrat?
Dvě rádiové technologie pro různé vzdálenosti a prostředí
Bezdrátový PROFIBUS 2,4 GHz
Řešení pro běžné průmyslové aplikace na kratší a střední vzdálenosti. Technologie Bluetooth 5 využívá změnu rádiových kanálů a je vhodná například pro pohyblivé stroje, dopravníky, otočné stoly nebo jeřáby.
- typický dosah podle prostředí až 100–300 m,
- point-to-point nebo multipoint komunikace,
- vybrané varianty optimalizované pro PROFIsafe,
- Compact IP20 pro montáž do rozvaděče,
- X-treme IP65 pro montáž přímo v provozu.
Bezdrátový PROFIBUS 869 MHz
Rádiové řešení pro větší vzdálenosti a rozsáhlejší provozy. Je vhodné například pro venkovní technologie, vodní hospodářství, jeřábové dráhy nebo propojení vzdálených částí výrobního areálu.
- u vybraných variant dosah až 1–3 km venku,
- typický dosah uvnitř budov až přibližně 300 m,
- transparentní přenos PROFIBUS DP,
- provedení Compact IP20 nebo X-treme IP65,
- řešení pro point-to-point i multipoint.
Jeden rádiový modul se připojí k pevné části sítě a druhý k pohyblivé nebo vzdálené části prostřednictvím standardního rozhraní PROFIBUS.
Moduly předzpracují komunikaci a po rádiové trase přenášejí potřebná data. Tím omezují zatížení rádiového kanálu a zvyšují stabilitu spojení.
Pro PLC a připojené PROFIBUS stanice se správně navržený rádiový spoj chová podobně jako kabel a nevyžaduje integraci modulu do HW konfigurace PLC.
Hlavní vlastnosti systému DATAEAGLE 3000
Jednoduché nahrazení jednoho kabelového spojení mezi dvěma částmi sítě. Typické řešení pro otočný stůl, pohyblivý vozík, jeřáb nebo výtahovou aplikaci.
Jeden rádiový master komunikuje s několika vzdálenými rádiovými jednotkami. Toto zapojení je vhodné pro více pohyblivých vozíků, dopravníků nebo rozmístěných částí technologie.
Kde se bezdrátový PROFIBUS nejčastěji používá?
Před výběrem technologie je potřeba posoudit vzdálenost, překážky, pohyb zařízení, umístění a typ antén, okolní rádiové sítě, přenosovou rychlost PROFIBUS a požadovanou reakční dobu. U bezpečnostních aplikací je nutné zvolit přímo variantu určenou pro PROFIsafe a ověřit nastavení bezpečnostních časů.
Zašlete nám jednoduché schéma sítě, počet bezdrátově připojených částí, přenosovou rychlost PROFIBUS, požadovanou vzdálenost, fotografie prostředí a informaci, zda se jedná o PROFIsafe. Podle těchto údajů doporučíme frekvenci, typ modulů, antény a vhodnou topologii.
