Bezdrôtový PROFIBUS – DATAEAGLE 3000
Priemyselný rádiový prenos PROFIBUS
Bezdrôtový PROFIBUS – DATAEAGLE 3000
Preneste komunikáciu PROFIBUS DP bezdrôtovo medzi pevnou a pohyblivou časťou stroja alebo cez miesto, kde nie je možné spoľahlivo viesť kábel. Priemyselné moduly Schildknecht DATAEAGLE 3000 nahrádzajú namáhanú kabeláž transparentným rádiovým spojením a sú vhodné pre nové aplikácie aj modernizáciu existujúcich zariadení.
- Transparentný prenos PROFIBUS DP
- Point-to-point aj multipoint
- Rýchlosť až 1,5 Mbit/s
- Vybrané varianty pre PROFIsafe
- Vyhotovenie IP20 alebo IP65
Ako bezdrôtový PROFIBUS funguje a ktorú frekvenciu si vybrať?
Dve rádiové technológie pre rôzne vzdialenosti a prostredia
Bezdrôtový PROFIBUS 2,4 GHz
Riešenie pre bežné priemyselné aplikácie na kratšie a stredné vzdialenosti. Technológia Bluetooth 5 využíva zmenu rádiových kanálov a je vhodná napríklad pre pohyblivé stroje, dopravníky, otočné stoly alebo žeriavy.
- typický dosah podľa prostredia až 100–300 m,
- point-to-point alebo multipoint komunikácia,
- vybrané varianty optimalizované pre PROFIsafe,
- Compact IP20 na montáž do rozvádzača,
- X-treme IP65 na montáž priamo v prevádzke.
Bezdrôtový PROFIBUS 869 MHz
Rádiové riešenie pre väčšie vzdialenosti a rozsiahlejšie prevádzky. Je vhodné napríklad pre vonkajšie technológie, vodné hospodárstvo, žeriavové dráhy alebo prepojenie vzdialených častí výrobného areálu.
- pri vybraných variantoch dosah až 1–3 km vonku,
- typický dosah v budovách približne do 300 m,
- transparentný prenos PROFIBUS DP,
- vyhotovenie Compact IP20 alebo X-treme IP65,
- riešenie pre point-to-point aj multipoint.
Jeden rádiový modul sa pripojí k pevnej časti siete a druhý k pohyblivej alebo vzdialenej časti prostredníctvom štandardného rozhrania PROFIBUS.
Moduly predspracujú komunikáciu a cez rádiovú trasu prenášajú potrebné údaje. Tým obmedzujú zaťaženie rádiového kanála a zvyšujú stabilitu spojenia.
Pre PLC a pripojené stanice PROFIBUS sa správne navrhnuté rádiové spojenie správa podobne ako kábel a nevyžaduje pridanie modulu do hardvérovej konfigurácie PLC.
Hlavné vlastnosti systému DATAEAGLE 3000
Jednoduché nahradenie jedného káblového spojenia medzi dvoma časťami siete. Typické riešenie pre otočný stôl, pohyblivý vozík, žeriav alebo výťahovú aplikáciu.
Jeden rádiový master komunikuje s viacerými vzdialenými rádiovými jednotkami. Toto zapojenie je vhodné pre viac pohyblivých vozíkov, dopravníkov alebo rozmiestnených častí technológie.
Kde sa bezdrôtový PROFIBUS najčastejšie používa?
Pred výberom technológie je potrebné posúdiť vzdialenosť, prekážky, pohyb zariadenia, umiestnenie a typ antén, okolité rádiové siete, prenosovú rýchlosť PROFIBUS a požadovaný reakčný čas. Pri bezpečnostných aplikáciách je nutné zvoliť variant určený priamo pre PROFIsafe a overiť nastavenie bezpečnostných časov.
Pošlite nám jednoduchú schému siete, počet bezdrôtovo pripojených častí, prenosovú rýchlosť PROFIBUS, požadovanú vzdialenosť, fotografie prostredia a informáciu, či ide o PROFIsafe. Podľa týchto údajov odporučíme frekvenciu, typ modulov, antény a vhodnú topológiu.
FOXON PLUS: Využívajte odmeny za vernosť
Náš nový vernostný program je určený pre zákazníkov, ktorí u nás nakupujú aj opravujú priemyselné diely, nakupujú produkty na eshope, školia svoje techniky alebo využívajú služby diagnostiky priemyselných sietí. Vedúca obchodného oddelenia Helena Knigová vám FOXON PLUS rada predstaví.
PROFIBUS: 3 hriechy a desatoro tipov
Priemyselná zbernica PROFIBUS je veľmi tolerantná a veľa nedokonalostí vám odpustí. Ale ak nastane jedna fatálna chyba alebo súčet viacerých malých, spočíta vám to aj s úrokmi. Preto je dobré tejto starnúcej priemyselnej sieti venovať starostlivosti, aj keď sú výpadky zatiaľ sporadické. Budú postupne pribúdať. Čo radia naši technici? Ako vyzerá ich desatera tipov pre PROFIBUS?
3 najväčší zabijaci priemyselnej siete PROFINET
Naši technici vykonávajú diagnostiku priemyselných sietí v stovkách výrobných podnikov. Cestujú po Českej republike a Slovensku, aby odhalili príčiny výpadkov. Opýtali sme sa ich, ktoré problémy v poslednom čase najčastejšie diagnostikujú v sieťach PROFINET u zákazníkov. Čo nám povedali?
Posnídejte s PROFIBUSem a PROFINETem ve FOXONu
Přijměte pozvání na netradiční snídani se spoustou dobrot, a hlavně informací. Nový koncept byznys snídaní, který jsme úspěšně rozjeli v červnu, v září zabrousí také do tématu průmyslových sítí.
A skvělou zprávou je, že účast je zcela zdarma.
Školíme základy a diagnostiku sítí PROFIBUS | FOXON Academy
Chcete vědět, proč vám průmyslová komunikace vypadává? Umět určit, kde všude se na sběrnici nacházejí chyby, a rychle je odstranit? Jak síť PROFIBUS funguje a jak ji modernizovat a učinit robustnější? To vše se naučíte na školení plném ukázek z praxe
Test bezdrátového PROFINETu na řešení Schieldknecht mezi Simatic S7-1200 a ET200S
Od společnosti Schildknecht vyzkoušíme bezdrátový DATAEAGLE Bluetooth (2,4GHz) PROFINET IO. Ukážeme si nastavení těchto modulů přes počítač a zjistíme, že snad jednodušší to už ani být nemůže. Online je vše vidět i na videoukázce.
Celý test najdete zde:
Rádce
Rádce Jak na PROFIBUS bezdrátově
Bezdrátový přenos PROFIBUSu lze řešit buď optickým nebo radiovým přenosem. Přenos optickou cestou způsobuje minimální zpoždění, ale vyžaduje přesné nastavení a přímou viditelnost optických modulů, jejichž optický spoj nesmí být ničím přerušen. Pro přenos po radiových vlnách máme řešení pro frekvence 869 MHz a 2,4 GHz, obě s technologií Bluetooth.

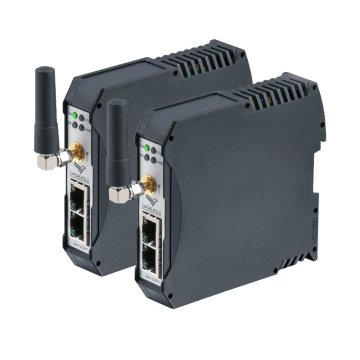

Pro projekty bezdrátového PROFIBUSu nabízíme řešení od německé společnosti Schildknecht, DATAEAGLE Compact a X-Treme.
