Diagnostika, opravy a monitoring priemyselných sietí

Stabilná výroba sa začína stabilnou komunikáciou

Priemyselné komunikačné siete prepájajú PLC, vzdialené vstupy a výstupy, frekvenčné meniče, roboty, operátorské panely, snímače a ďalšie zariadenia výrobnej technológie. Aj malá chyba kabeláže, konektora, zakončenia, switche alebo sieťového zariadenia môže postupne spôsobovať alarmy, spomaľovanie komunikácie, občasné výpadky a nakoniec úplné zastavenie výroby.

Mnohé problémy sa dlhý čas viditeľne neprejavujú. Sieť môže fungovať, ale jej rezerva sa postupne zmenšuje. Preventívna diagnostika pomáha odhaliť zhoršujúci sa stav skôr, ako chyba spôsobí odstávku výrobnej linky.

Nevykonávame iba meranie – hľadáme príčinu a riešenie

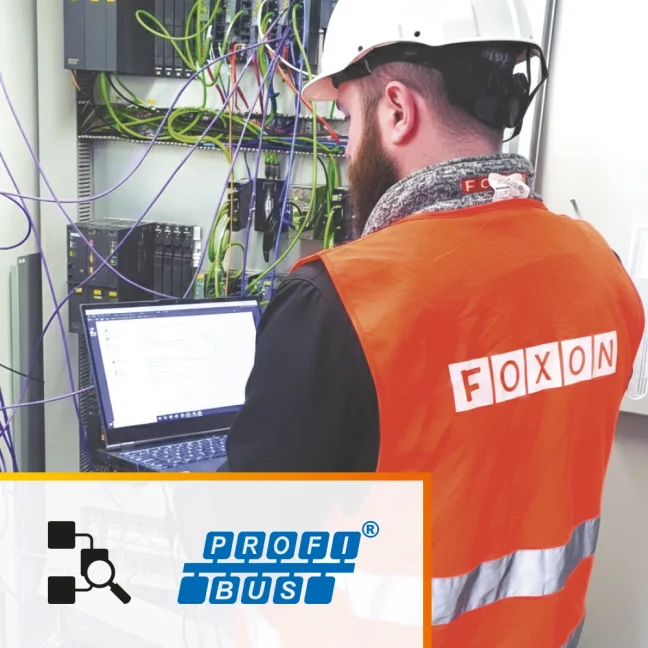

Cieľom diagnostiky nie je iba vytvoriť grafy a namerať hodnoty. Technik prepojí výsledky z analyzátorov so skutočnou topológiou, konfiguráciou PLC, stavom jednotlivých zariadení a prejavmi problému vo výrobe.

Ak je porucha počas návštevy jednoznačne určená a možno ju bezpečne odstrániť, technik ju po dohode opraví priamo na mieste. V ostatných prípadoch dostanete konkrétne odporúčania, čo zmeniť, opraviť alebo modernizovať.

Programy diagnostiky podľa rozsahu problému

BASIC je rýchla kontrola siete a konzultácia na mieste. Je vhodná na prvé preventívne meranie, kontrolu menšej siete alebo základné overenie jej stavu.

FOCUS je cielená diagnostika konkrétneho problému, napríklad občasných výpadkov komunikácie, nestabilnej stanice alebo časti výrobnej linky.

STANDARD predstavuje komplexnejšiu analýzu celej priemyselnej siete vrátane kontroly komunikácie, fyzickej vrstvy, topológie a súvisiacej konfigurácie.

PREVENT je preventívna kontrola počas plánovanej odstávky, pred prevzatím nového stroja alebo pred opätovným spustením technológie.

EXPRES je prioritný zásah pri havárii výroby alebo kritickom výpadku komunikácie. Rozsah a termín výjazdu závisia od dostupnosti technika a miesta zásahu.

Monitoring 24/7 dlhodobo sleduje stav kritickej siete a upozorňuje na vznikajúce chyby, nestabilné zariadenia alebo postupné zhoršovanie komunikácie.

Diagnostika sietí PROFINET

Pri diagnostike PROFINET kontrolujeme skutočnú topológiu, dostupnosť a diagnostické údaje staníc, alarmy, chybové telegramy, zaťaženie siete, straty komunikácie, kvalitu kabeláže, konektory aj stav priemyselných switchov.

Podľa možností zariadení pracujeme s informáciami z PLC, sieťových prvkov, pasívneho TAP adaptéra, testerov kabeláže a analyzátorov komunikácie. Výsledky pomôžu odhaliť napríklad poškodený kábel, chybný konektor, problematický port switche, preťaženú komunikáciu alebo nestabilné zariadenie.

Diagnostika sietí PROFIBUS

Pri diagnostike PROFIBUS meriame kvalitu signálu jednotlivých staníc, tvar telegramov, úroveň napätia, odrazy, rušenie, zakončenie segmentov, počet opakovaných telegramov a komunikačné chyby.

Kontrolujeme aj kabeláž, konektory, terminátory, odbočky, repeatery a rozdelenie siete do segmentov. Pri starších sieťach PROFIBUS pomáha pravidelné meranie predĺžiť životnosť infraštruktúry a pripraviť plán postupnej modernizácie.

CAN, CANopen, DeviceNet a AS-Interface

Pri sieťach CAN, CANopen a DeviceNet kontrolujeme fyzickú vrstvu, kvalitu signálu, zakončenie, rušenie, zaťaženie zbernice, chybové rámce a komunikáciu jednotlivých uzlov.

Pri sieťach AS-i overujeme napájanie a komunikáciu slave zariadení, stav kabeláže, rušenie, adresovanie a chybové hlásenia mastera. Ak je problém spôsobený chybným prvkom alebo inštaláciou, navrhneme spôsob opravy.

Priemyselný Ethernet, EtherNet/IP, EtherCAT a Wi-Fi

Pri priemyselnom Ethernete kontrolujeme topológiu, stav portov, chybové počítadlá, vyťaženie komunikácie, broadcast a multicast prevádzku, straty paketov, rýchlosť spojenia, duplex, sieťové slučky a nestabilné zariadenia.

Diagnostika EtherNet/IP môže zahŕňať aj kontrolu komunikácie medzi PLC, vzdialenými I/O, pohonmi a ďalšími zariadeniami Rockwell Automation alebo ostatných výrobcov.

Pri diagnostike Wi-Fi meriame pokrytie, silu a kvalitu signálu, rušenie, využitie kanálov, stabilitu roamingu, rýchlosť a správanie bezdrôtovej siete pri skutočnom prevádzkovom zaťažení.

Čo dostanete po dokončení diagnostiky?

• prehľad vykonaného merania a použitých diagnostických metód
• zoznam zistených problémov a rizikových miest
• namerané hodnoty, signály a diagnostické udalosti
• prehľad zariadení alebo staníc v meranej sieti
• topológiu siete, ak ju možno použitými metódami získať
• informáciu o poruchách odstránených počas zásahu
• odporúčania na opravu, úpravu alebo modernizáciu siete
• návrh preventívnej starostlivosti alebo dlhodobého monitoringu

Súčasťou jednorazového merania je protokol zo zásahu. Pri rozsiahlejších alebo zložitejších problémoch možno pripraviť podrobnú technickú správu s rozborom príčin a návrhom konkrétnych opatrení.

Štrnásťdňový monitoring občasných výpadkov

Niektoré chyby sa prejavia iba niekoľkokrát týždenne, pri zmene pracovnej zmeny, spustení konkrétneho stroja alebo pri vysokom zaťažení výroby. Jednorazové meranie preto nemusí vždy zachytiť okamih vzniku problému.

V takom prípade nainštalujeme do siete monitorovacie zariadenie, ktoré bude komunikáciu nepretržite sledovať 14 dní. Technik údaje vzdialene vyhodnotí a po ukončení monitoringu pripraví správu s odporúčaním ďalšieho postupu.

Vybrať si môžete monitoring siete PROFINET alebo monitoring siete PROFIBUS.

Permanentný monitoring kritických sietí PROFINET

Pre kľúčové výrobné linky s nepretržitou prevádzkou ponúkame aj vlastné riešenie PROFINET dispečing 24/7. Ten sústreďuje stav všetkých monitorovaných sietí v továrni na jednom mieste a zobrazuje stanice, alarmy, udalosti aj vývoj sledovaných hodnôt.

Údržba tak môže zasiahnuť ešte pred úplným výpadkom komunikácie. Pri sporadických problémoch má zároveň k dispozícii históriu udalostí a môže určiť, kedy a za akých okolností chyba vznikla.

Technická pohotovosť priemyselných sietí 24/7

Pri kritickom výpadku siete mimo bežného pracovného času, v noci alebo cez víkend je k dispozícii technik FOXON na telefóne. Spoločne s vami vyhodnotí situáciu, odporučí prvé kroky a podľa závažnosti problému a dostupnosti zabezpečí aj výjazd na miesto.

Technická pohotovosť 24/7: +420 488 588 749

Prevencia, opravy a modernizácia od jedného dodávateľa

FOXON ponúka nielen diagnostické služby, ale aj analyzátory, testery kabeláže, meracie body, TAP adaptéry, priemyselné switche, repeatery, konektory a ďalšie prvky na opravu a modernizáciu priemyselných sietí.

Rovnaké diagnostické prístroje, ktoré dodávame zákazníkom, používajú pri meraní aj naši vlastní technici. Vďaka tomu dokážeme odporučiť riešenie podľa skutočných skúseností z výrobných závodov.

Diagnostiku naučíme aj vašich technikov

V rámci FOXON Academy organizujeme praktické školenia, na ktorých sa pracovníci údržby a automatizácie naučia rozumieť priemyselnej komunikácii, používať diagnostické nástroje a systematicky hľadať príčiny porúch.

Vybrať si môžete napríklad školenie diagnostiky PROFINET alebo školenie diagnostiky PROFIBUS.

Výhodnejšia diagnostika s programom FOXON PLUS

Zákazníci zapojení do programu FOXON PLUS môžu podľa úrovne spolupráce získať výhodnejšie ceny diagnostiky, preventívnej údržby, školení alebo odborných konzultácií.

Kedy objednať preventívnu diagnostiku?

Preventívne meranie odporúčame pred plánovanou odstávkou alebo počas nej, pri prevzatí novej výrobnej technológie, po rozsiahlejšej oprave či rozšírení siete a tiež pravidelne pri kritických linkách s nepretržitou prevádzkou.

Dokážete odstrániť poruchu ihneď počas merania?

Áno, ak je príčina jednoznačne určená, opravu možno bezpečne vykonať a sú k dispozícii potrebné komponenty alebo prístup ku konfigurácii. Zložitejšie úpravy najskôr popíšeme a navrhneme ich bezpečnú realizáciu.

Čo máme pripraviť pred príchodom technika?

Pomôže nám opis problému, čas a okolnosti výpadkov, typ siete, počet zariadení, dostupná topológia, diagnostický buffer PLC, fotografie rozvádzačov a informácie o zmenách vykonaných pred vznikom problému.

Vykonávate výjazdy aj mimo Slovenskej republiky?

Áno. Diagnostické a servisné zásahy realizujeme na Slovensku, v Českej republike a po dohode aj v ďalších krajinách Európy.
