Z praxe: V De & Co najdou chybu v PROFINETu za pár minut

Společnost De & Co Hranice s.r.o. dodává výrobní linky a robotická pracoviště pro různé průmyslové obory. S postupným přechodem od menších strojů k rozsáhlým automatizovaným linkám se zvýšila i složitost komunikačních sítí. Proto vznikla potřeba umět diagnostikovat PROFINET a zároveň se bezpečně vzdáleně připojovat k zařízením, která již fungují u zákazníků. Jaké technologie s tím technikům pomáhají?

Chyba komunikace ve větších sítích = jehla v kupce sena

Firma De & Co Hranice s.r.o. začínala v roce 2008 s konstrukcí a výrobou menších strojů, ale postupně začala dodávat svým zákazníkům v automobilovém, potravinářském i chemickém průmyslu rozsáhlé výrobní linky. U jedné z větších zakázek se 150 PROFINET zařízeními narazili technici na problémy s komunikací. Chyběl jim nástroj pro rychlou identifikaci chyb a jejich hledání v rámci topologie sítě.

Klíčem k provozním datům jsou manažovatelné switche

Společnost De & Co nás oslovila, abychom jim pomohli odhalit problém v síti, a poradili jim, jak těmto situacím předcházet. Když technik FOXONu dorazil do firmy s diagnostickým kufrem, prvním krokem byl přechod na manažovatelné switche. Doposud používané nemanažovatelné switche totiž neumožňují získat z PROFINETU potřebná provozní data. Typicky to jsou statistiky portů, logy událostí, topologii nebo SNMP dohled. Po jejich výměně už bylo možné síť smysluplně změřit a vyhodnotit pomocí analyzátorů Atlas a PNT Tool.

„Vždy jsme používali obyčejné switche. Když jsme ovšem realizovali linku se 150 PROFINET prvky, brzy jsme přišli na to, že neumíme v síti najít jednoduše a rychle chybu.“

Petr Bartošek, PLC programátor firmy De & Co na školení ve FOXOn Academy

Co najdete v diagnostickém kufru?

Na základě zkušenosti s naší diagnostikou si firma De & Co pořídila a vybavila obdobný diagnostický kufr, jako používají naši technici při dlouhodobém monitoringu sítí zákazníků a uvádění linek do provozu. Ten náš obsahuje:

• diagnostické nástroje pro PROFINET Atlas a software PNT Tool pro detailní analýzu,
• průmyslový počítač NODKA pro instalaci softwaru,
• průmyslový router Ewon (4G) pro bezpečný vzdálený přístup přes VPN a monitoring u zákazníka zejména během prvních týdnů ladění provozu.

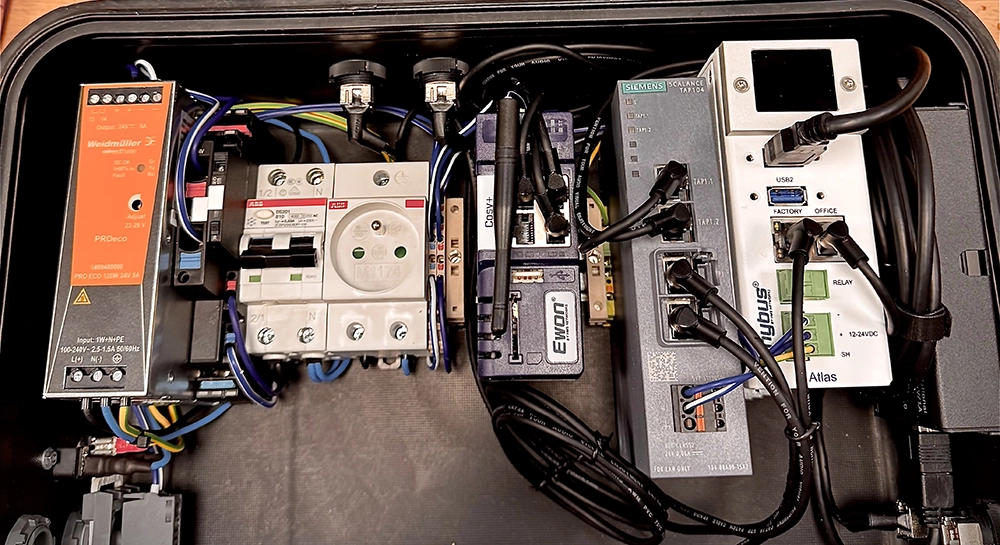

Diagnostický kufr firmy De & Co

Nejdříve vybavení, pak know-how

Aby byli v De & Co schopni využívat analytické nástroje naplno, absolvoval PLC programátor školení diagnostiky a oprav sítí PROFINET ve FOXON Academy v Liberci. Na dvoudenním kurzu se dozvěděl, jak se o PROFINET starat a hlavně spoustu praktických rad a tipů pro práci s oběma analyzátory. Na školení probrali všechny typické chyby sítí i konkrétní preventivní kroky, jak problémům předcházet.

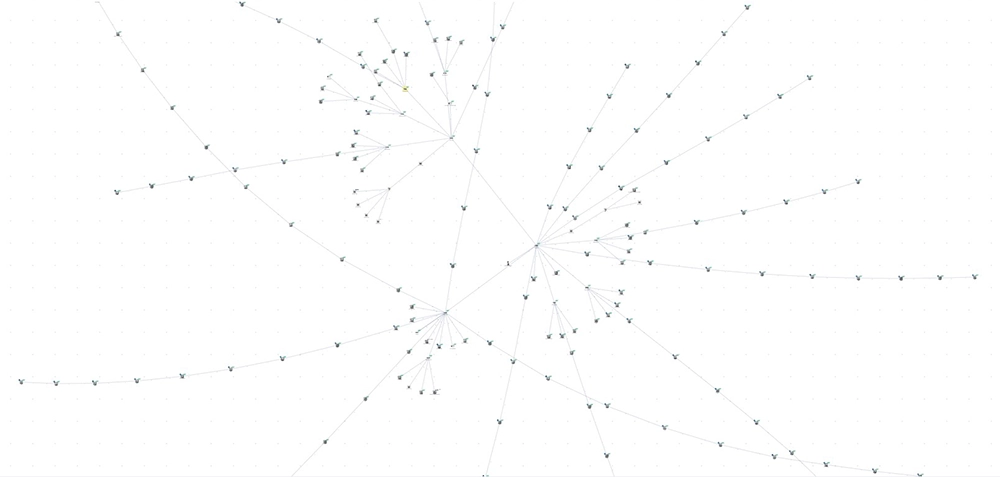

Ukázka topologie sítě PROFINET výrobní linky od firmy De & Co zobrazená pomocí analyzátoru

Proč je PROFINET diagnostika pro De & Co klíčová?

  Garance kvality a odladění fungování linky

V De & Co otestují díky kufru komunikaci na lince nejen před expedicí k zákazníkovi, ale kufr pak putuje spolu se strojem i k zákazníkovi. Díky vzdálenému připojení ke stroji pomáhá v prvních týdnech s celkovým odladěním fungování linky.

„Naším cílem je, aby každá linka od nás odcházela v pořádku. Tester Atlas nám pomáhá komunikaci kvalitně diagnostikovat.“
Petr Bartošek, PLC programátor firmy De & Co

 Rychlost vyhledání závad

V sítích se stovkami konektorů je manuální hledání náhodných chyb prakticky nemožné. Diagnostické nástroje dokáží technika navést přímo k problematickému místu (konkrétní úsek/port/stanice v topologii).

„Měli jsem v síti nějaké výpadky a diagnostika mi vzdáleně ukázala konkrétní místo, kam jsem poslal technika. Zahýbal kabelem a hned bylo jasné, kde je zdroj problému. Takto jsme díky vybavení z FOXONu rychle odstranili další 4 závady.“

Petr Bartošek, PLC programátor firmy De & Co

 Efektivní spolupráce díky vzdálené správě přes router Ewon

První měsíce provozu jsou pro odladění linky klíčové. Díky routerům Ewon mohou technici De & Co řešit problémy na dálku bez nutnosti okamžitých výjezdů, což šetří čas a náklady oběma stranám. Zároveň lze přístup nastavit podle bezpečnostních pravidel zákazníka.

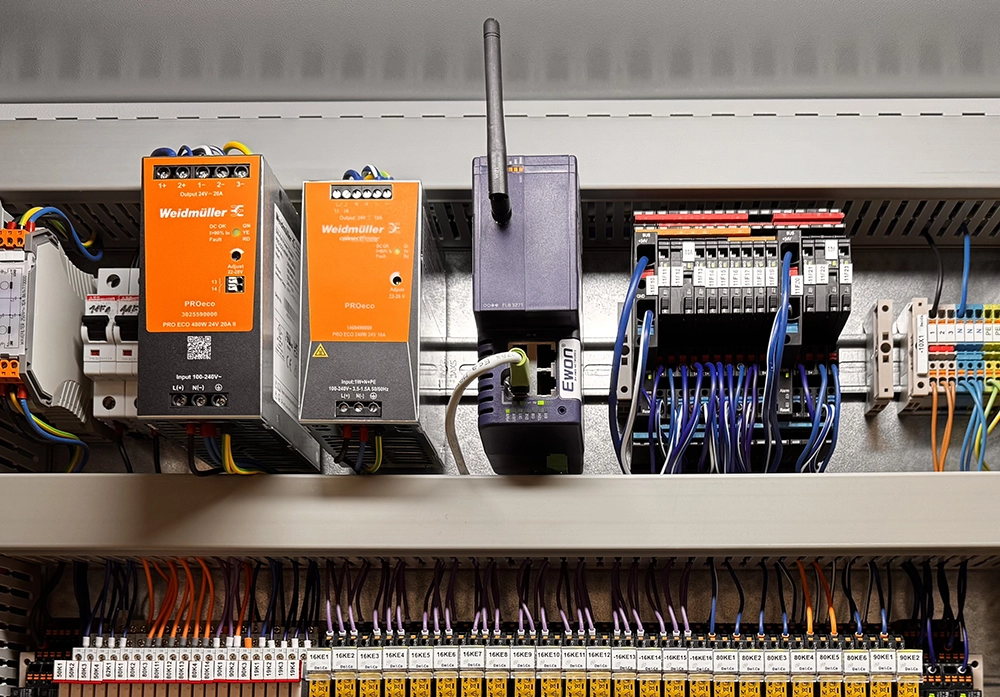

Router Ewon v rozvaděči

„V prvé řadě je to výhodné především pro naše zákazníky, protože první diagnostiku jsme schopni realizovat obratem. Vzdálenou správu ovšem využíváme také na monitorování našich zařízení, která máme díky tomu stále pod dohledem.“

Petr Bartošek, PLC programátor firmy De & Co

Zákazníci firmy De&Co oceňují kvalitu a rychlý servis

Díky investici do diagnostických nástrojů a do odborného školení diagnostiky PROFINETu ve FOXON Academy získala firma De & Co nástroje, které umožňují dodávat zákazníkům výrobní linky spolu s jistotou stability a rychlého servisu. Tato profesionalita jim otevírá dveře k dalším projektům nejen v České republice.

Společnost De & Co Hranice s.r.o. se specializuje na výrobní linky, robotická pracoviště a automatizaci výroby pro náročné klienty v automobilovém, potravinářském i chemickém průmyslu. Má za sebou více než 640 úspěšných projektů. Vždy klade důraz na profesionalitu a technickou úroveň svých dodávek.
