Ewon Flexy 205 – Starter Kit

Pro servis i průběžný dohled nad strojem

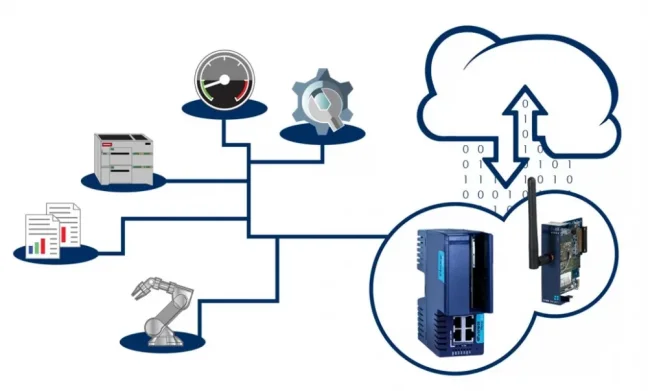

Flexy 205 je vhodný tam, kde vedle vzdáleného přístupu potřebujete průběžně sledovat stav stroje. Z PLC čte hodnoty do interních proměnných, ukládá historii, vyhodnocuje alarmy a poskytuje data dalším aplikacím. VPN relaci servisního technika a sběr dat lze využívat podle potřeb aplikace.

• Výrobce stroje propojí vzdálený servis se sledováním poruch a provozních hodnot.
• Údržba dohledá historii teplot, tlaků nebo stavů a nastaví alarmové meze.
• Integrátor předá hodnoty do SCADA, databáze, webového dashboardu nebo cloudové služby.

Pokud potřebujete pouze servisní VPN bez datové aplikace a rozšiřujících karet, porovnejte také routery Ewon Cosy+.

Obsah startovací sady STK205

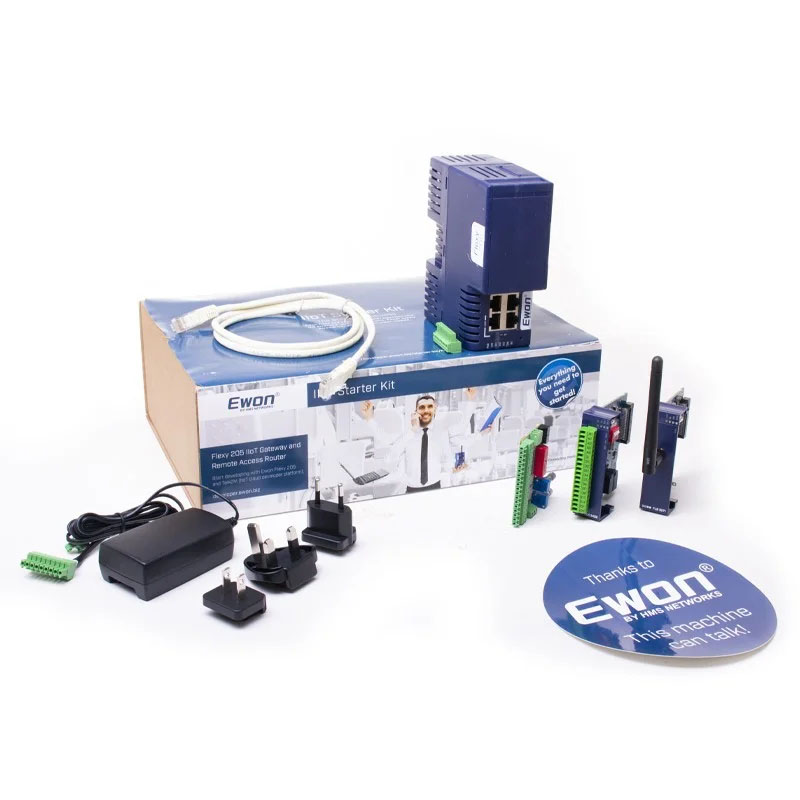

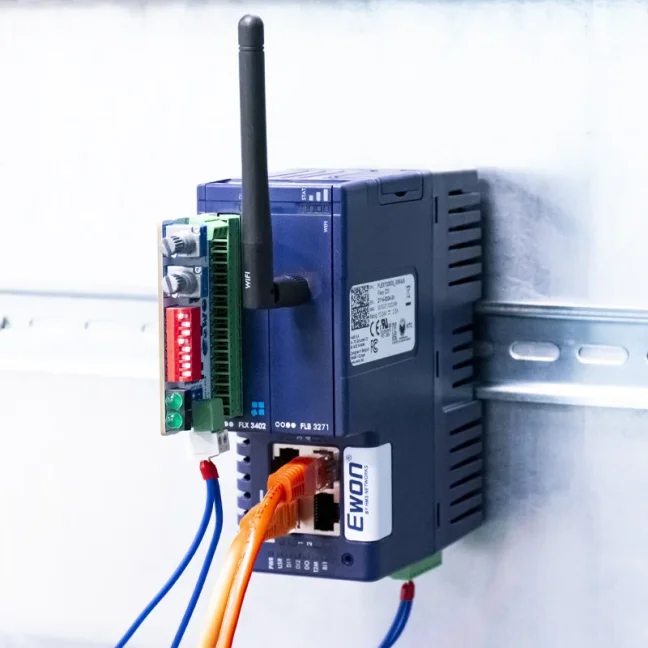

• Základní router Ewon Flexy 205.

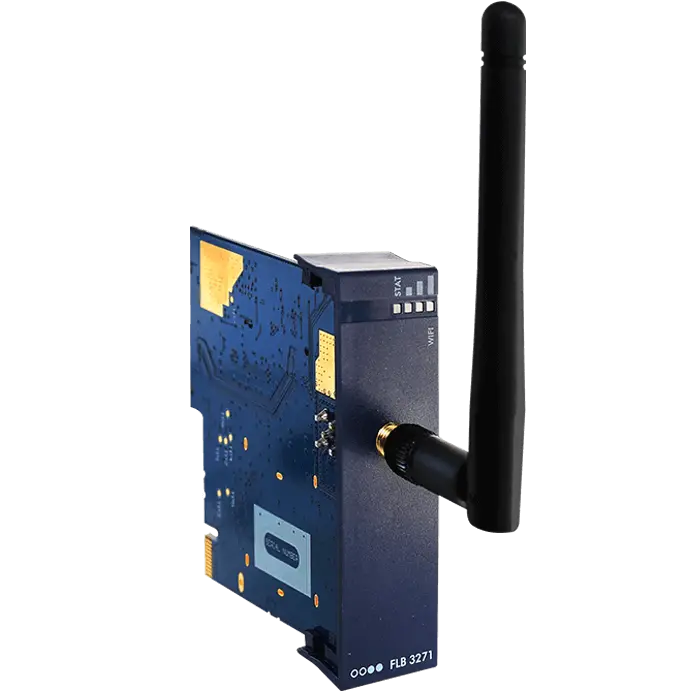

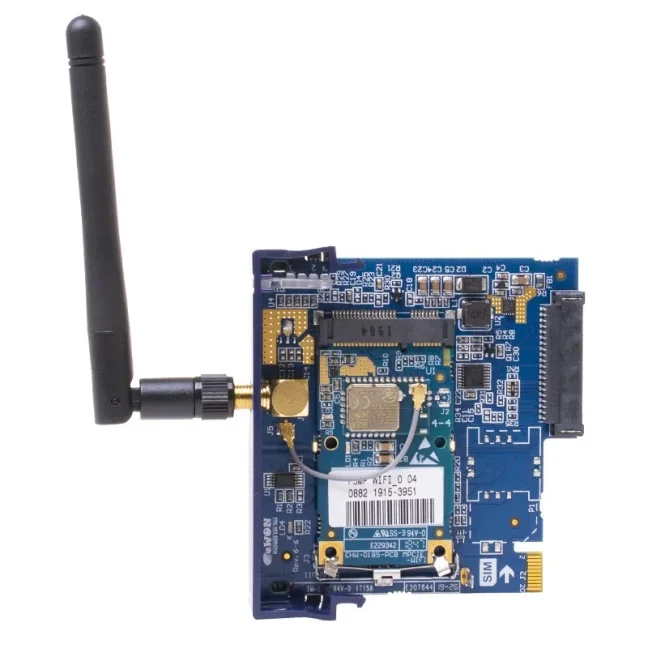

• WiFi rozšiřující karta FLB3271_00 s anténou pro připojení k WiFi síti.

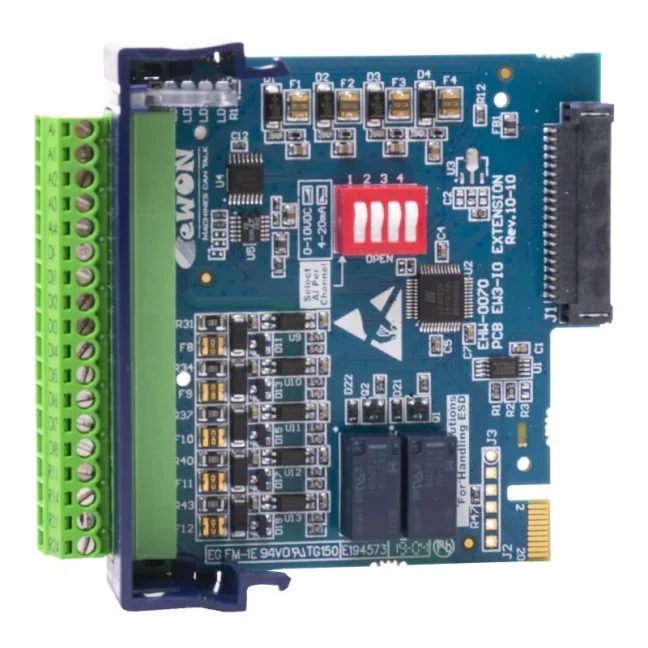

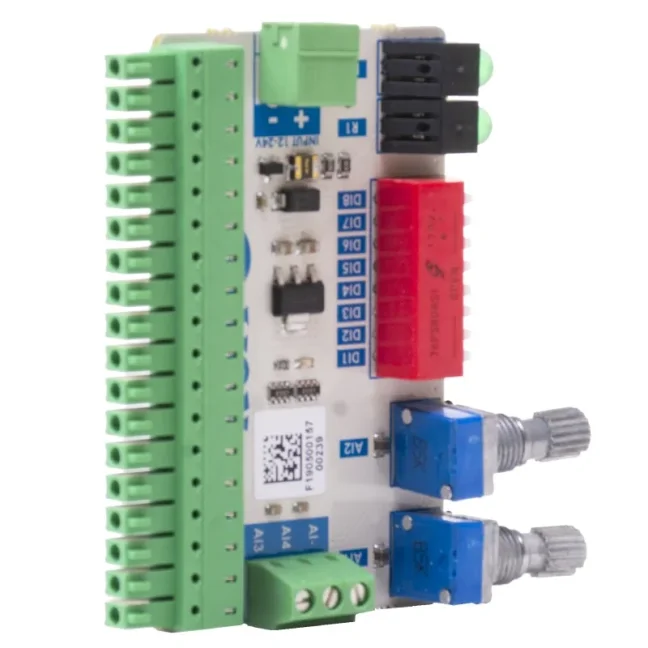

• I/O rozšiřující karta FLX3402_00: 8 digitálních vstupů, 4 analogové vstupy a 2 digitální výstupy.

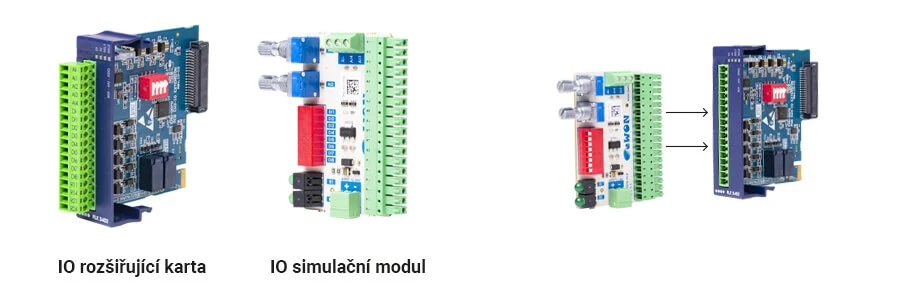

• I/O simulační modul pro zkoušení vstupních a výstupních signálů.

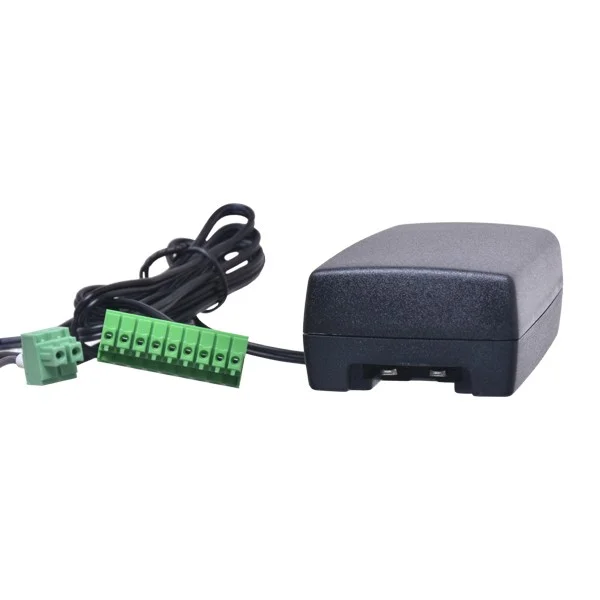

• Napájecí zdroj s adaptéry EU, UK a US, ethernetový kabel délky 1 m, šroubovák a průvodce rychlým startem.

Dva sloty routeru jsou v této sestavě využity pro WiFi a I/O kartu. Uvedené počty signálů se týkají I/O karty; základní router má navíc vlastní 2 digitální vstupy a 1 digitální výstup.

Základní router a možnosti rozšíření

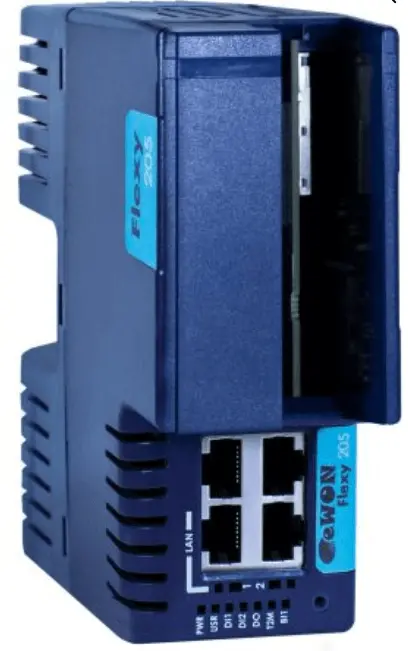

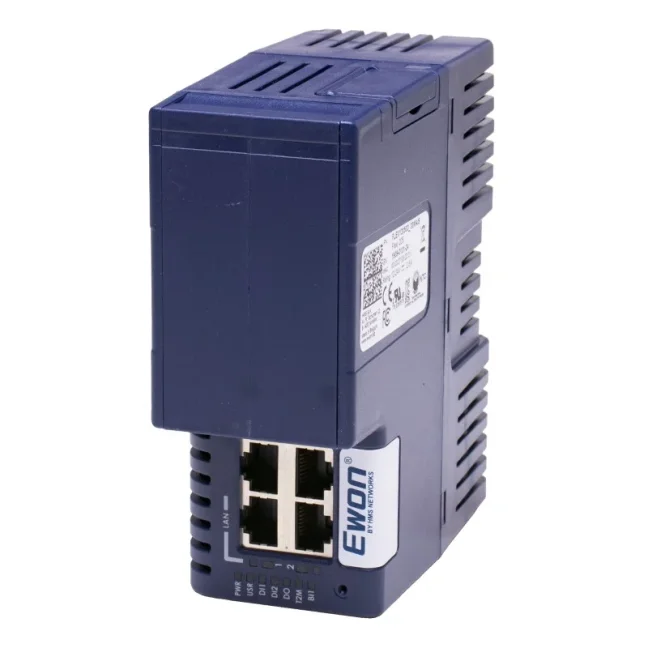

Základní jednotka má čtyři ethernetové porty RJ45 10/100 Mb/s, dva sloty pro rozšiřující karty, slot pro SD kartu a napájecí svorkovnici s vestavěnými digitálními vstupy a výstupem. Port 1 je vždy LAN, ostatní porty lze přiřadit jako LAN nebo WAN.

WiFi klient v sadě zajišťuje karta FLB3271_00 pro 2,4 GHz (802.11 b/g/n). Základní Flexy 205 samotný bez této karty WiFi nemá. Další karty rozšiřují například sériovou komunikaci, USB nebo vstupy a výstupy. Typ karty, obsazení slotů a podporovanou verzi firmwaru je nutné zvolit pro konkrétní aplikaci.

Komunikační ovladače a OPC UA

Data z PLC se konfigurují pomocí vestavěných ovladačů, označovaných IO servery. Pro každou proměnnou určíte zdroj, adresu, interval čtení a případné ukládání nebo alarm. Podpora protokolu neznamená automatickou kompatibilitu s každým zařízením; rozhoduje konkrétní model, verze a jeho komunikační nastavení.

Čtení a zápis dat podléhají možnostem příslušného ovladače a oprávněním cílového zařízení. Zápis do PLC povolte pouze pro hodnoty, u kterých je vzdálená změna v aplikaci bezpečná.

Historická data a alarmy

Flexy umožňuje definovat až 2 500 interních tagů a ukládat historické hodnoty až do 1 000 000 záznamů s časovými značkami. Kapacitu rozdělíte mezi sledované proměnné. Skutečná délka historie závisí na počtu hodnot, četnosti ukládání a nastaveném způsobu záznamu.

Alarmy nad vybranými hodnotami upozorní na překročení meze nebo změnu stavu. Lze je navázat například na e-mail a vlastní akci. Pro SMS je potřeba ověřit použitou službu, tarif a způsob odesílání; nejde o neomezenou funkci zahrnutou v ceně routeru.

Po výpadku internetu může pokračovat místní sběr a ukládání podle konfigurace. Vzdálený přístup a odesílání se obnoví po návratu spojení. Chování při zaplnění paměti a přenosu neodeslaných hodnot nastavte podle požadavků aplikace.

Vizualizace a předávání dat

V integrovaném webovém rozhraní lze sledovat hodnoty, trendy a alarmy. Pomocí editoru viewON vytvoříte webovou vizualizaci pro Flexy. Pro rozsáhlejší dohled lze data přenášet do vlastní SCADA, databáze nebo cloudové aplikace.

Historická data je možné exportovat do Talk2m DataMailbox nebo přenášet přes FTP či e-mail. DMWeb API umožňuje aplikaci vyzvedávat data z DataMailbox. Dostupnost a limity této služby se řídí tarifem Talk2m; nepředstavuje neomezené dlouhodobé úložiště.

Skriptování a servisní nástroje

Skriptování BASIC a Java slouží k doplnění vlastní logiky: přepočtu hodnot, výpočtu KPI, reakcím na alarmy nebo vlastnímu odesílání dat. Plánovač umožňuje spouštět vybrané úlohy v nastaveném čase. Vlastní aplikaci je nutné otestovat pro požadované zatížení a chování při výpadku komunikace.

PROFINET Explorer pomáhá při servisní práci vyhledat stanice a upravit jejich základní síťové parametry, například jméno nebo IP adresu. Flexy tím nezastupuje PROFINET IO Controller ani řídicí CPU stroje.

Vzdálené připojení přes Talk2m

Talk2m propojuje router ve stroji s oprávněným servisním technikem. Router navazuje odchozí spojení do služby; technik se přihlásí do aplikace eCatcher a otevře VPN relaci. Pro webová rozhraní zařízení lze využít M2Web. Není potřeba veřejná IP adresa ani přesměrování příchozích portů na PLC. Odchozí komunikaci však musí povolit správce sítě.

Uvedené počty platí pro současně otevřené VPN relace v celém účtu. Neomezují počet evidovaných routerů nebo uživatelů. Opětovná registrace už používaného routeru bezplatné období neobnovuje. Přenosové limity, datové služby a rozsah správy se řídí zvoleným tarifem.

S výběrem služby pomůže přehled Talk2m pro Ewon.

Nastavení, software a dokumentace

První konfigurace probíhá ve webovém rozhraní routeru: nastavíte strojní LAN, připojení k internetu a registraci do Talk2m. LAN a WAN musí mít správně navržené adresování. Před nasazením u zákazníka ověřte přístup k PLC i oprávnění jednotlivých techniků.

• eBuddy vyhledá router v místní síti a pomůže se správou adresy, zálohy nebo obnovy zařízení.
• eCatcher slouží k přihlášení do Talk2m a navázání vzdálené VPN relace.
• viewON slouží k tvorbě webové vizualizace pro Flexy. Datové ovladače, alarmy a historizace se konfigurují ve Flexy.

Aktuální manuály a instalační programy pro tento konkrétní produkt najdete v záložce Ke stažení. Firmware vybírejte pro správnou řadu: Cosy+ a Flexy používají odlišné balíčky. Před aktualizací vytvořte zálohu a dodržte postup výrobce.
