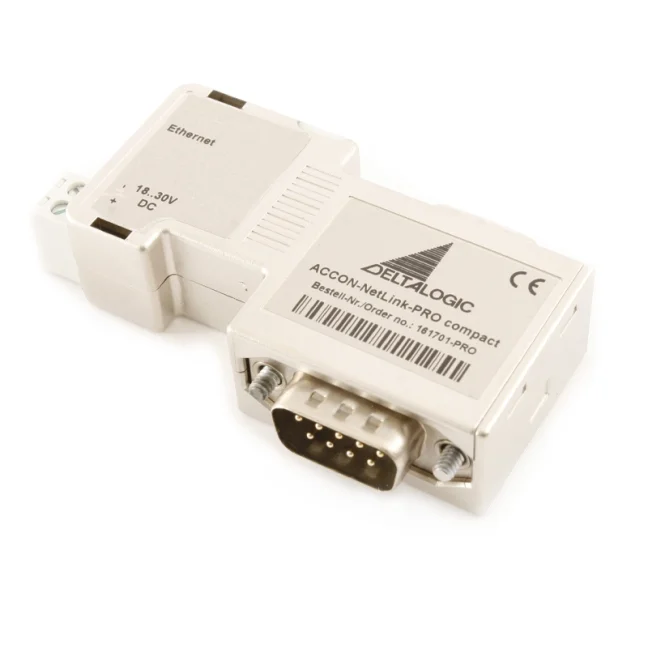

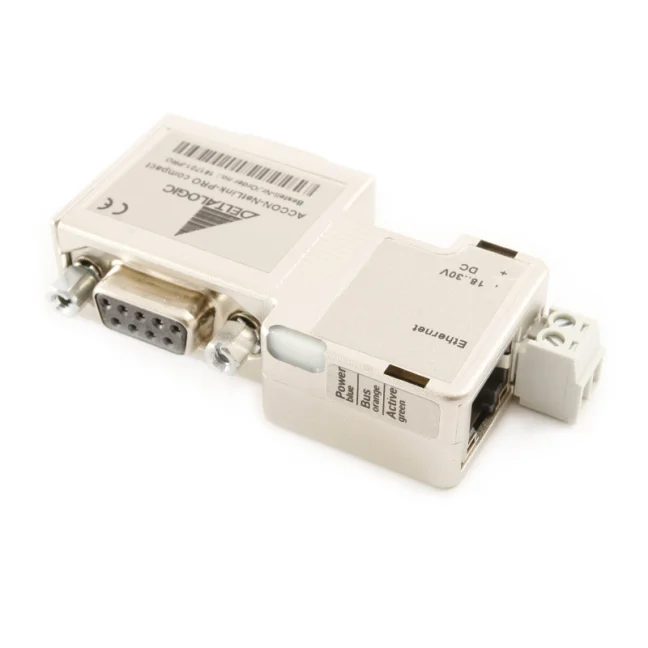

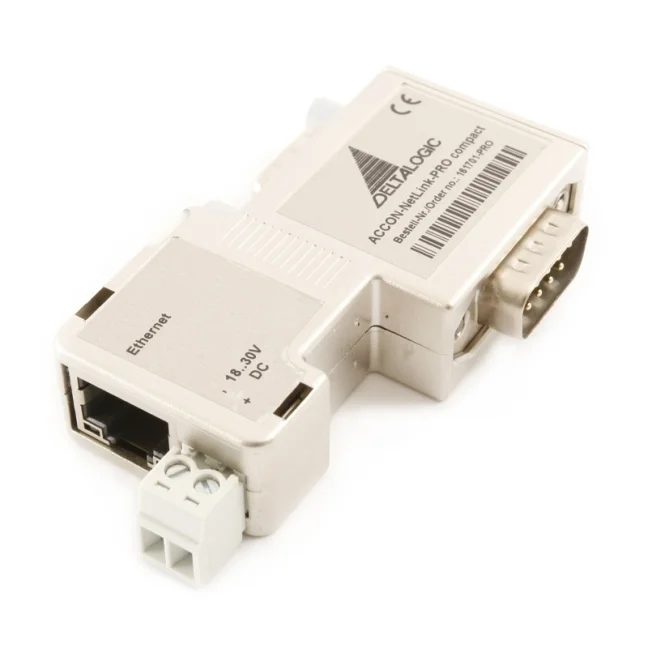

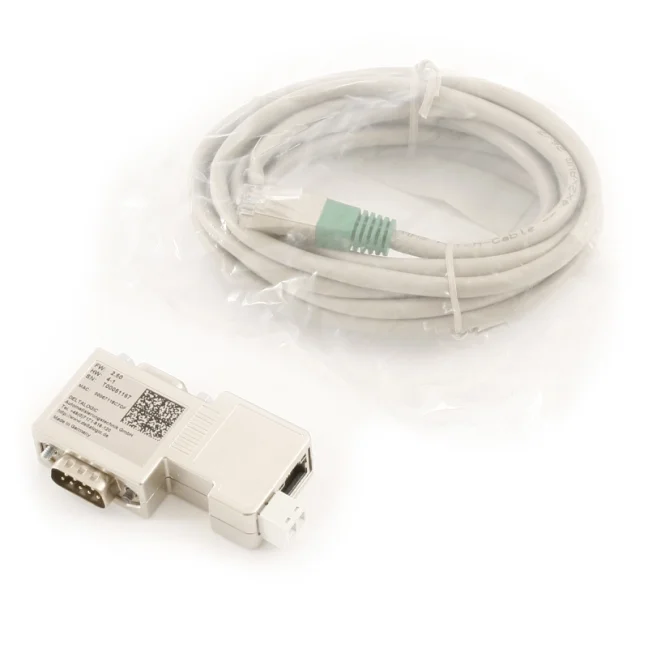

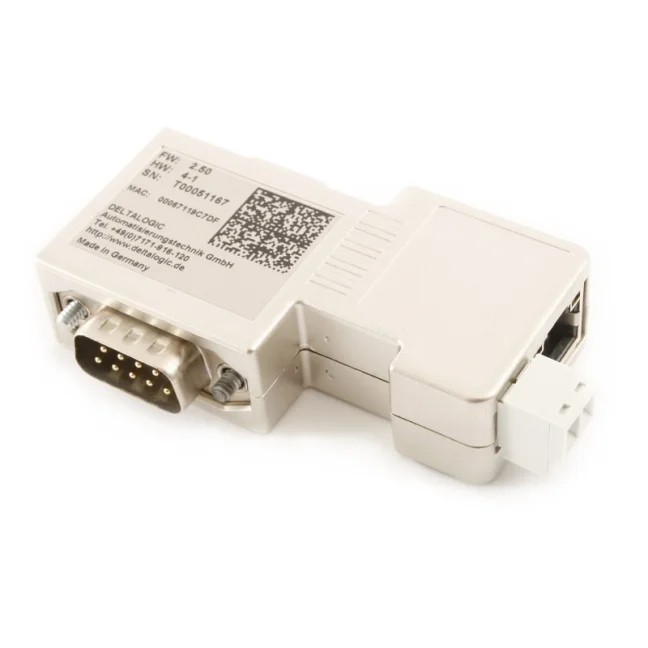

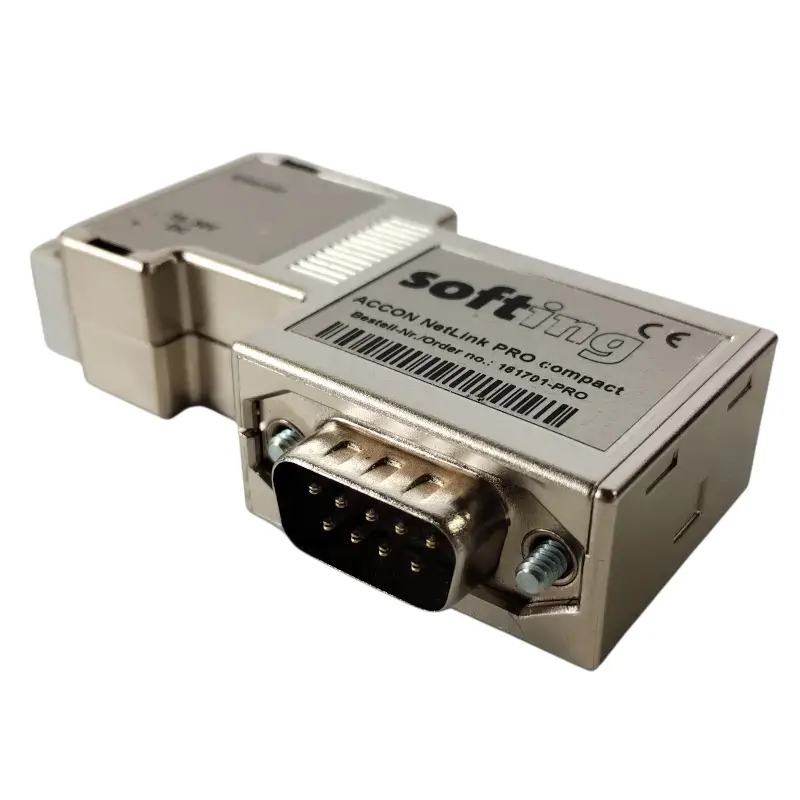

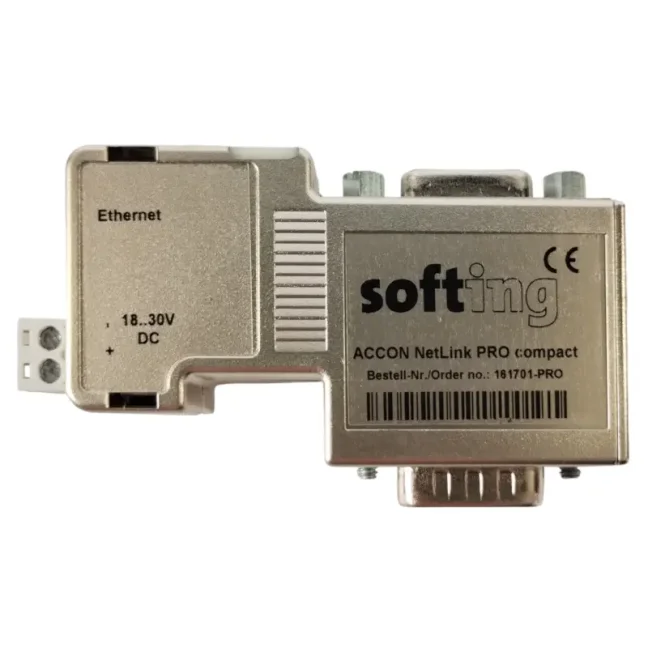

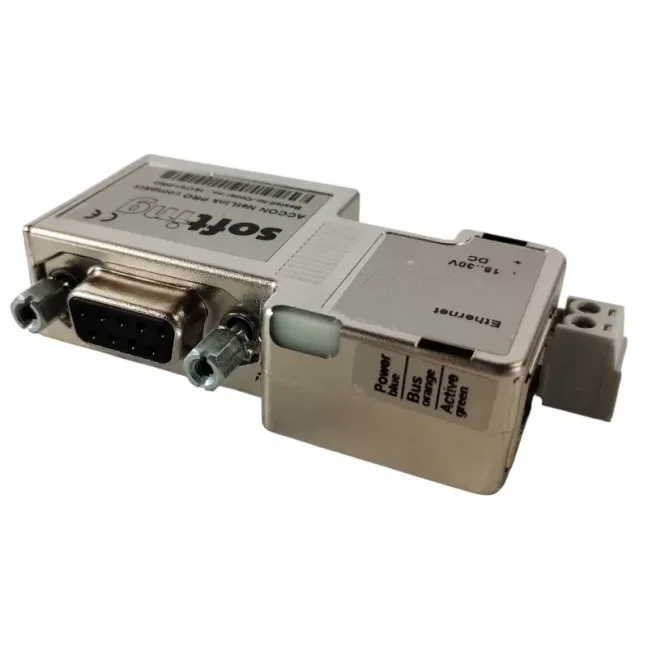

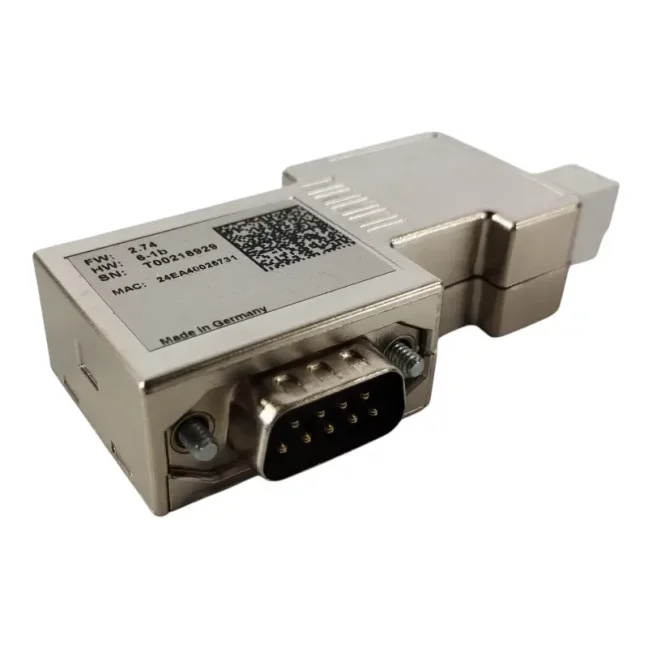

ACCON NetLink PRO Compact - Ethernet adaptér pro SIMATIC S7-200/ -300/-400

ACCON NetLink PRO Compact je kompaktní adaptér pro připojení PLC SIEMENS SIMATIC S7-200 / S7-300 / S7-400 a HMI panelů SIEMENS do Ethernetové sítě. Umožňuje programování a sběr dat přes protokoly MPI, PPI a PROFIBUS a představuje cenově výhodnou alternativu ke komunikačnímu procesoru SIMATIC NET. Hodí se zejména pro starší řídicí systémy bez Ethernetového rozhraní, které je potřeba rychle připojit do podnikové sítě nebo zpřístupnit nadřazeným aplikacím.

Proč zvolit ACCON NetLink PRO Compact?

• Připojí starší PLC SIMATIC S7-200 / S7-300 / S7-400 do Ethernet sítě bez komunikačního procesoru
• Nevyžaduje úpravy projektu ve STEP7 / TIA Portal ani změny v HW instalaci
• Připojuje se přímo do MPI rozhraní a zachovává přístup přes průchozí PG konektor
• Umožňuje programování PLC i trvalý sběr dat po Ethernetu
• Napájí se přímo z PLC nebo externě 24 VDC

Hlavní vlastnosti

• Podpora komunikačních protokolů PPI, MPI a PROFIBUS
• Komunikace přes Ethernet 10/100 Mbit/s
• Automatická detekce přenosové rychlosti
• Až 16 souběžných TCP/IP spojení
• Až 32 spojení na straně MPI / PROFIBUS
• Webové rozhraní pro základní nastavení adaptéru

Typické aplikace

• Programování a servis PLC SIMATIC S7-200 / S7-300 / S7-400 přes Ethernet
• Permanentní sběr dat z PLC do OPC serveru nebo SCADA aplikace
• Připojení starších systémů SIMATIC S7 bez Ethernetového rozhraní do podnikové sítě
• Propojení PLC a HMI panelů SIEMENS přes Ethernet
• Projektování a komunikace s HMI panely ve WinCC flexible
• Vzdálený přístup k PLC přes VPN
• Zálohování PLC programů ve STEP7 / TIA Portal

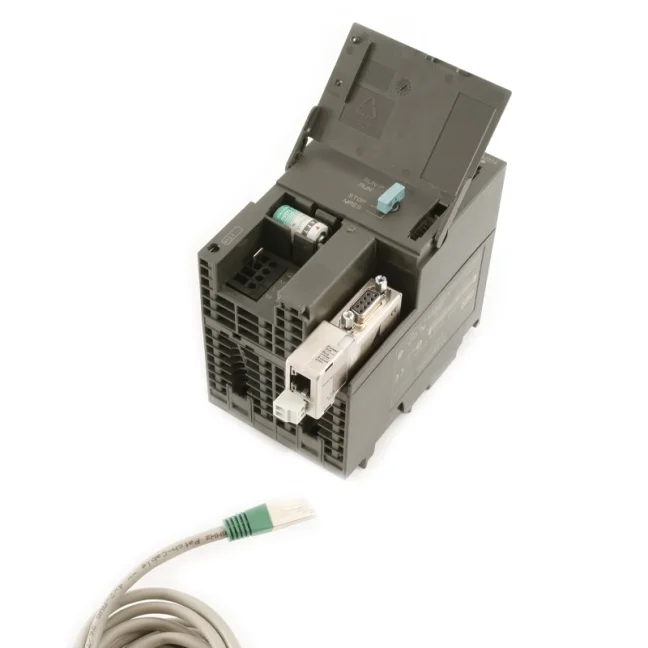

Jak funguje připojení

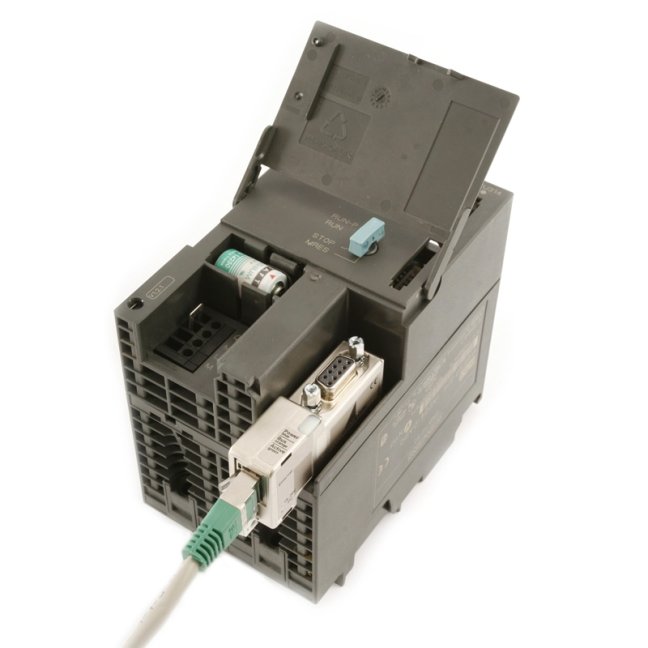

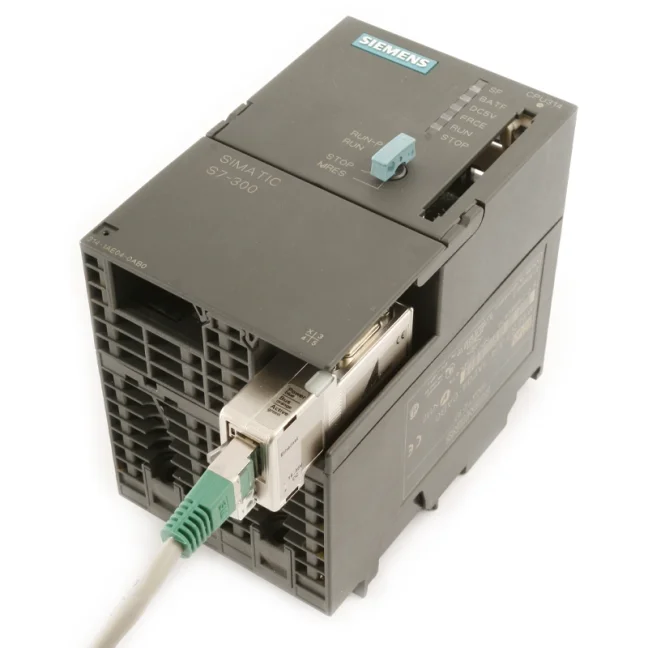

Adaptér se připojuje přímo do rozhraní MPI / PPI / PROFIBUS na PLC nebo HMI panelu a zpřístupňuje zařízení po Ethernetu. Pomocí ovladačů pro PG/PC Interface jej lze nastavit v programech STEP7, TIA Portal, WinCC nebo ProTool/Pro jako komunikační rozhraní mezi počítačem a řídicím systémem. Je vhodný i pro lokální programátorské zásahy, kdy je potřeba se rychle připojit na PLC, provést potřebné úpravy a zase se odpojit.

Přímé propojení s PC:

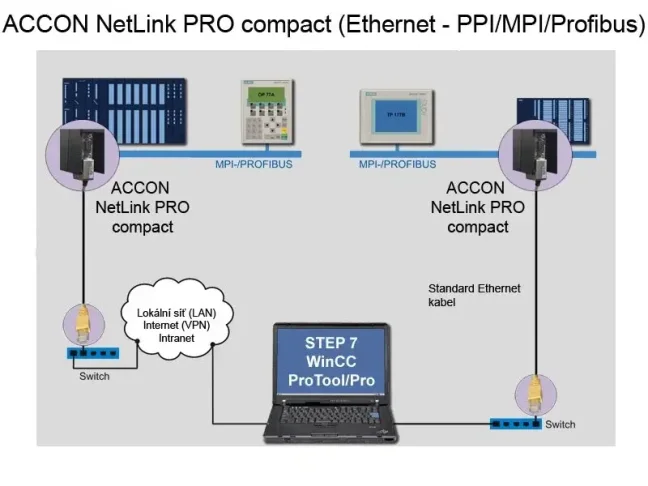

Propojení přes ethernetovou síť:

Programování PLC SIMATIC S7-200, S7-300 a S7-400 přes Ethernet

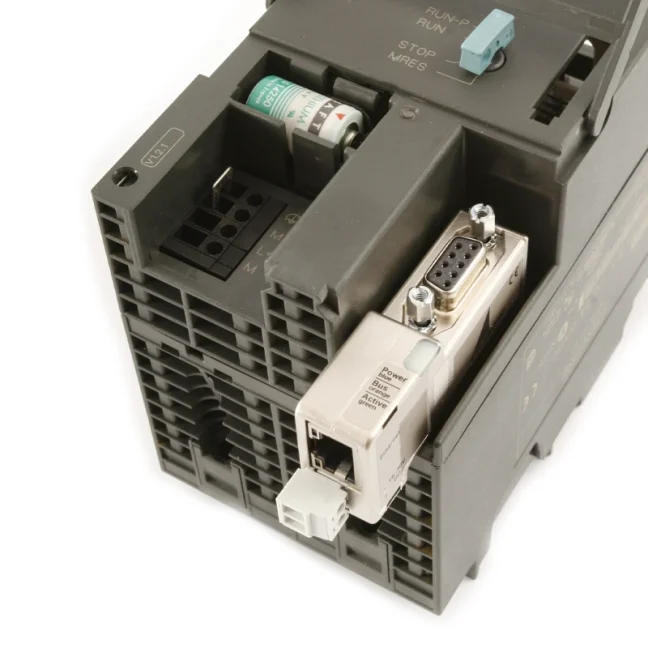

Adaptér ACCON NetLink PRO Compact stačí připojit na volný port MPI / PPI / PROFIBUS a automaticky rozpozná typ i přenosovou rychlost komunikace. Dále je třeba nastavit IP adresu v adaptéru i počítači, nainstalovat a nakonfigurovat ovladače v PG/PC Interface a adaptér je připraven k použití. V programu STEP7 / TIA Portal stačí kliknout na ikonu „Prohledat dostupná zařízení“ a je-li vše správně nastaveno, uvidíte adresy MASTER stanic v síti a můžete se pustit do práce.

Sběr dat z PLC SIMATIC S7-200, S7-300 a S7-400 po Ethernetu

ACCON NetLink PRO Compact se hodí nejen pro programování, ale také pro permanentní sběr dat z PLC do aplikací typu OPC server. Ve FOXONu jej používáme například ve spojení s Kepware Serverem a jeho ovladači Siemens Suite nebo Siemens Plus Suite. U starších řídicích systémů SIEMENS S7 je často obtížné přidávat HW kartu SIMATIC NET, protože v sestavě nemusí být dost místa nebo není možné upravit HW projekt PLC. Místo toho stačí připojit převodník ACCON NetLink PRO Compact na MPI / PB port PLC a spojení je prakticky hotové. Není třeba upravovat projekt ani doplňovat komunikační procesor; napájení si adaptér ve většině případů bere přímo z portu PLC, případně jej lze napájet externě z 24 VDC zdroje.

Oboustranná komunikace

Adaptér podporuje oboustranný přenos dat, takže umožňuje nejen čtení hodnot z PLC, ale také zápis dat zpět do řídicího systému. Hodí se proto pro aplikace, kde je potřeba PLC nejen monitorovat, ale také do něj aktivně zapisovat hodnoty nebo parametry.

Automatické rozpoznání typu sběrnice a rychlosti

Adaptér podporuje automatické rozpoznání komunikačního protokolu a přenosové rychlosti (až 12 Mbit/s na straně PROFIBUS). To usnadňuje zprovoznění zařízení zejména ve starších instalacích, kde bývá problém dohledat přesné parametry komunikace. Pokud je potřeba, lze parametry upravit i ručně pomocí webového rozhraní nebo přes PG/PC Interface.

Vedle snadného zprovoznění nabízí i dostatečnou komunikační kapacitu pro paralelní provoz více spojení a aplikací. Umožňuje až 32 spojení na straně MPI / PROFIBUS a až 16 souběžných TCP/IP spojení po Ethernetu, takže jej lze současně využít například pro OPC server, STEP7, TIA Portal nebo zálohovací software.

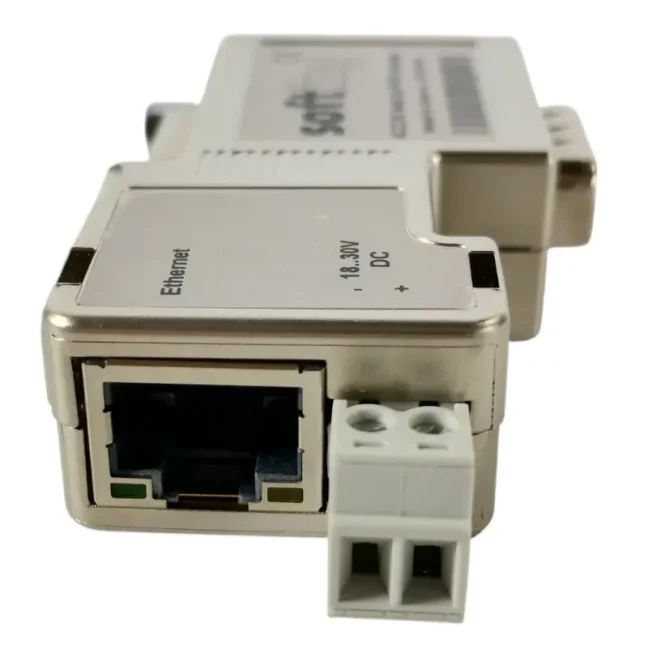

Napájení převodníku

ACCON NetLink PRO Compact je obvykle napájen přímo z portu PLC, ke kterému je připojen (95 % zařízení toto napájení poskytuje). Pokud by na portu nebylo potřebné napětí dostupné, lze jej napájet také externě z 24 VDC zdroje.

Vzdálené programování PLC přes VPN

Adaptér lze využít i pro vzdálený přístup k PLC přes VPN router. Ve FOXONu jej často používáme s routery Ewon Cosy+ (vzdálená správa) nebo Ewon Flexy 205 (vzdálená správa, sběr dat, vizualizace). Tato kombinace umožňuje rychlý přístup na sériové porty MPI / PPI / PROFIBUS (většinou starší systémy SIMATIC S7-300/-400) a také na Ethernet rozhraní novějších systémů SIMATIC S7-1200/-1500. Ani v jednom případě není třeba upravovat HW projekt PLC.

Zálohování PLC S7-300 / S7-400

Adaptér je vhodný také pro ruční i automatické zálohování PLC programů. U starších systémů, kde často chybí aktuální zálohy, představuje jednoduchý způsob, jak PLC připojit a provádět pravidelné archivace programů bez nutnosti doplňovat další komunikační hardware.

Ovladače pro STEP7, TIA Portal, MicroWIN, ProTool a WinCC

K dispozici jsou ovladače pro PG/PC Interface programů SIEMENS. Ovladače jsou volně dostupné v záložce Ke stažení a umožňují rychlé nastavení adaptéru pro použití v běžných inženýrských a vizualizačních nástrojích.

Nastavení PG/PC Interface

Po připojení adaptéru k PLC nebo HMI otevřete PG/PC Interface a vyberte příslušný ovladač (dle rozhraní).

V dalším kroku vyhledejte váš adaptér a nastavte IP adresu adaptéru dle IP rozsahu vašeho počítače.

Vyberte nakonfigurovaný adaptér v seznamu adaptérů (konfigurací můžete mít uložených víc).

Klikněte na tlačítko Diagnostics, zaškrtněte volbu Read MLFB number a klikněte na tlačítko Read. Pokud uvidíte adresu převodníku (např. 12) a adresu PLC/HMI (např. 2), tak spárování proběhlo správně. V opačném případě vyskočí chybové okno a musíte konfiguraci opravit.

Ukázka vzdáleného připojení na PLC S7-300 přes router Ewon a adaptér ACCON NetLink PRO Compact
