Ewon Cosy+ Ethernet router

FOXON PLUS

Průmyslový router pro vzdálené připojení na PLC, HMI nebo PC přes cloud službu Talk2M. K Internetu se připojí přes pevný port Ethernet WAN. Vhodný pro stabilní pevné instalace a stroje s dostupným kabelovým připojením, kde je potřeba bezpečný servisní přístup bez veřejné IP adresy. Šetří čas techniků i cestovní náklady. Více

Kód: EC71330_00MA

15 158 Kč bez DPH (18 341,18 Kč s DPH)

Recyklační poplatek 1 Kč zahrnutý v ceně.

Množstevní sleva

Počet ks

Sleva

Cena bez DPH

0 - 4

15 158,00

5 - 9

14 551,68

10 - 19

14 096,94

20 - 49

10%

13 642,20

50 a více

12%

13 339,04

Skladem

(31 ks na skladě)

Chci nabídku

Kód: EC71330_00MA

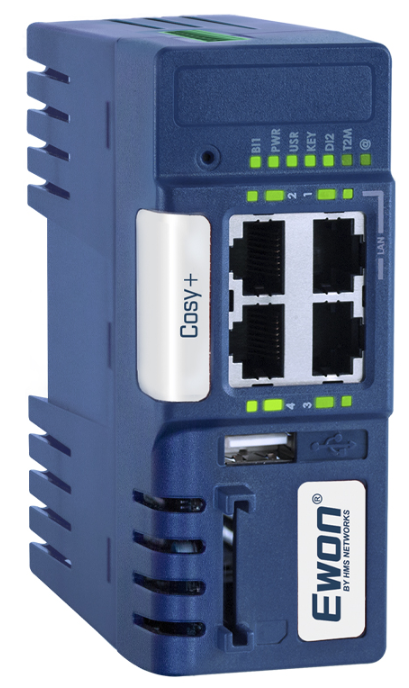

Ewon Cosy+ Ethernet

Ewon Cosy+ Ethernet
Vzdálený servis přes firemní Ethernet

Průmyslový VPN router pro servis PLC, HMI a dalších zařízení přes pevné internetové připojení. Strojní síť propojí s oprávněným technikem prostřednictvím Talk2m.

Ethernet WAN4× RJ45Secure Element12-24 VDCDIN lišta

Navrhujete vzdálený servis stroje?
Doporučíme zapojení, zvolený tarif Talk2m a pravidla přístupu pro techniky.

Poptat řešení

Pevný EthernetInternet z firemní sítě bez SIM karty a mobilního tarifu.

Servis přes VPNDiagnostika a programování zařízení v ethernetové síti stroje.

Oddělená LANSamostatná strojní síť a řízený přístup přes Talk2m.

Vzdálený servis PLC a HMI

Ewon Cosy+ Ethernet s objednacím číslem EC71330_00MA je určen pro vzdálenou správu zařízení. Po připojení přes eCatcher lze používat běžný programovací nebo diagnostický software podobně jako při přímém připojení do ethernetové sítě stroje. Nastavení adres, směrování, oprávnění i podmínky zásahu musí odpovídat konkrétnímu PLC a provozu.

Výrobce stroje zkontroluje PLC program nebo parametry HMI bez okamžitého výjezdu.
Servisní technik provede diagnostiku, zálohu nebo povolenou úpravu zařízení na dálku.
Údržba zpřístupní vybraný stroj pouze po dobu servisního zásahu.

Cosy+ slouží především jako cesta pro vzdálený servis. Pokud potřebujete také samostatný sběr dat z PLC, historizaci, alarmy nebo OPC UA server, zvolte Ewon Flexy 205.

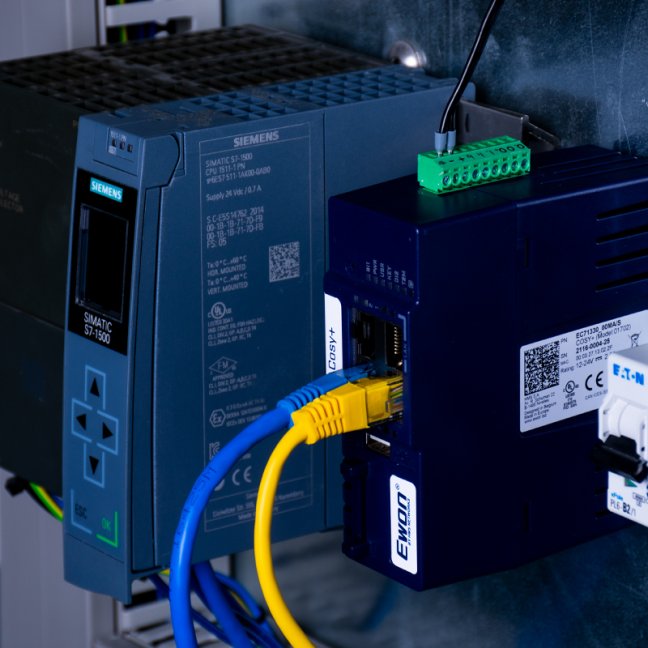

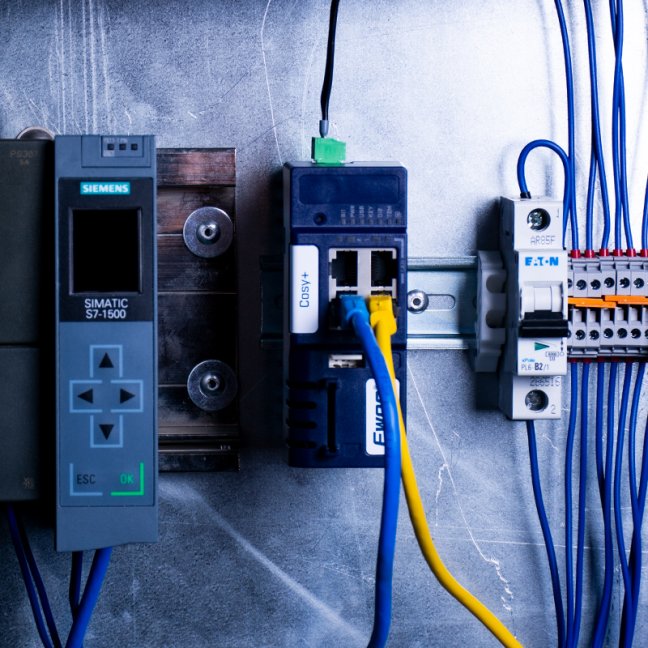

Zapojení vzdáleného servisu přes router Ewon Cosy+

Připojení k internetu a strojní síti

Pro internet použijete Ethernet WAN z firemní sítě. Tato varianta nemá WiFi ani mobilní modem; pro bezdrátové připojení vyberte jiný model Cosy+.

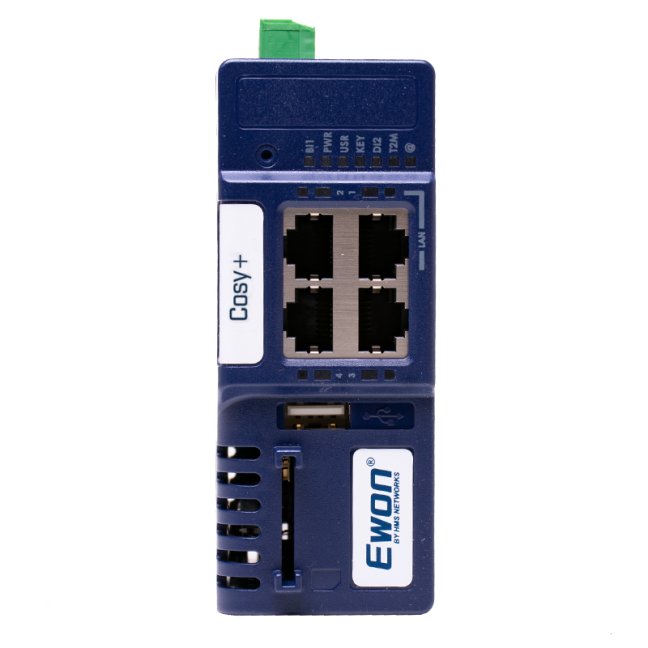

Čtyři porty RJ45 podporují Ethernet 10/100 Mb/s. Port 1 je vždy LAN, role ostatních portů se nastavují podle zapojení. Ve výchozím uspořádání jsou tři porty LAN a jeden WAN. Strojní LAN a internetová WAN mají odlišné síťové role; jejich adresování naplánujte se správcem sítě.

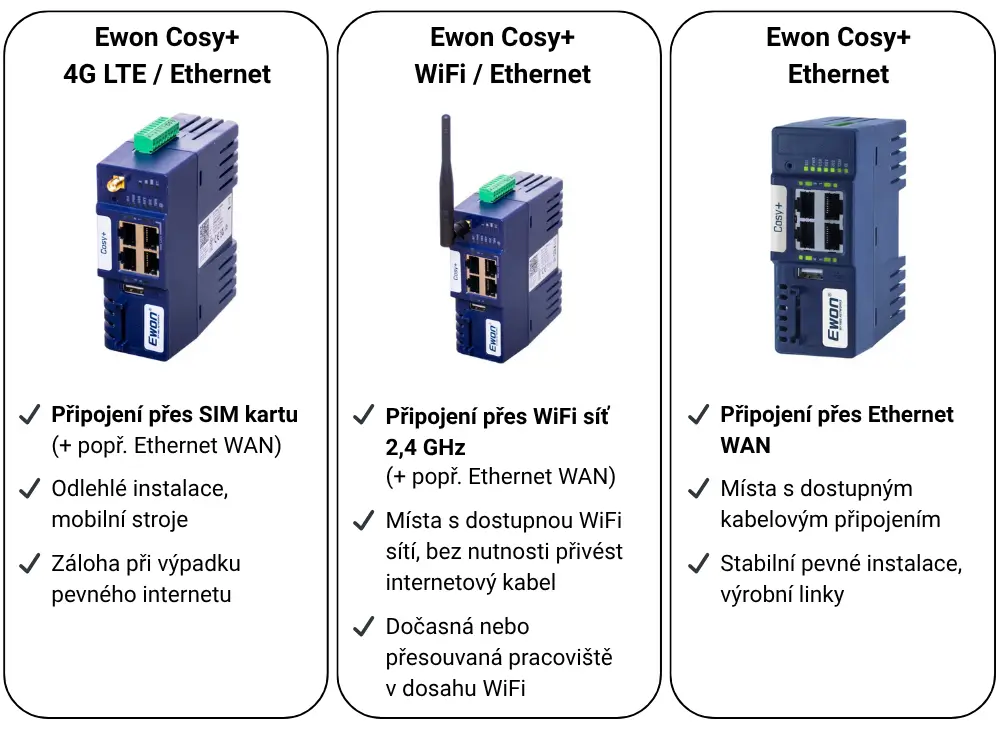

Výběr varianty: Cosy+ Ethernet pro pevnou síť, Cosy+ WiFi pro WiFi nebo Ethernet a Cosy+ 4G EU pro mobilní připojení. WiFi ani mobilní modem nelze do Ethernet varianty doplnit rozšiřující kartou.

Varianty řady Ewon Cosy+ podle způsobu připojení

Řízený servisní přístup a zabezpečení

Připojení do Talk2m používá šifrovaný VPN tunel OpenVPN, SSL/TLS a certifikáty X.509. Strojní LAN a síť použitá pro internet mají oddělené role. Pravidla přístupu nastavte podle skutečně potřebných zařízení a servisních úkonů.

Řada Cosy+ obsahuje hardwarový bezpečnostní prvek Secure Element pro ochranu identity zařízení. Při návrhu přístupu počítejte také s pravidelnými aktualizacemi firmwaru a zabezpečením uživatelských účtů.

Hardwarové zabezpečení Secure Element v routerech Cosy+

Aktivujte vícefaktorové ověření účtů používaných pro vzdálený přístup.
Přístup lze navázat na digitální vstup a klíčový přepínač v rozvaděči. Digitální výstup lze nastavit pro signalizaci připojení.
Rozsah uživatelských oprávnění a záznamy připojení nastavte podle zvoleného tarifu Talk2m.
Oddělte servisní komunikaci od ostatních sítí a dohodněte pravidla s místním správcem IT.

Podklady pro schválení přístupu, návrh sítě a bezpečné zapojení najdete v českém přehledu podpory pod popisem produktu.

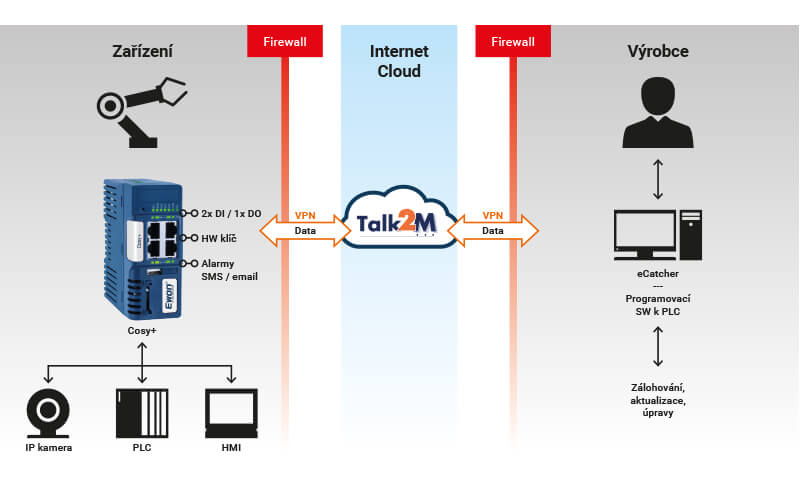

Vzdálené připojení přes Talk2m

Talk2m propojuje router ve stroji s oprávněným servisním technikem. Router navazuje odchozí spojení do služby; technik se přihlásí do aplikace eCatcher a otevře VPN relaci. Pro webová rozhraní zařízení lze využít M2Web. Není potřeba veřejná IP adresa ani přesměrování příchozích portů na PLC. Odchozí komunikaci však musí povolit správce sítě.

Propojení stroje a servisního technika přes Talk2m

Talk2m Free	1 současná VPN relace v účtu; bezplatné období 12 měsíců od poslední registrace dosud neregistrovaného routeru Ewon.
Talk2m Light	2 současné VPN relace v účtu; placený tarif pro menší servisní tým.
Talk2m Pro	5 současných VPN relací v základním tarifu, možnost rozšíření; pokročilá správa uživatelů a přístupů.

Uvedené počty platí pro současně otevřené VPN relace v celém účtu. Neomezují počet evidovaných routerů nebo uživatelů. Opětovná registrace už používaného routeru bezplatné období neobnovuje. Přenosové limity, datové služby a rozsah správy se řídí zvoleným tarifem.

S výběrem služby pomůže přehled Talk2m pro Ewon.

Nastavení, software a dokumentace

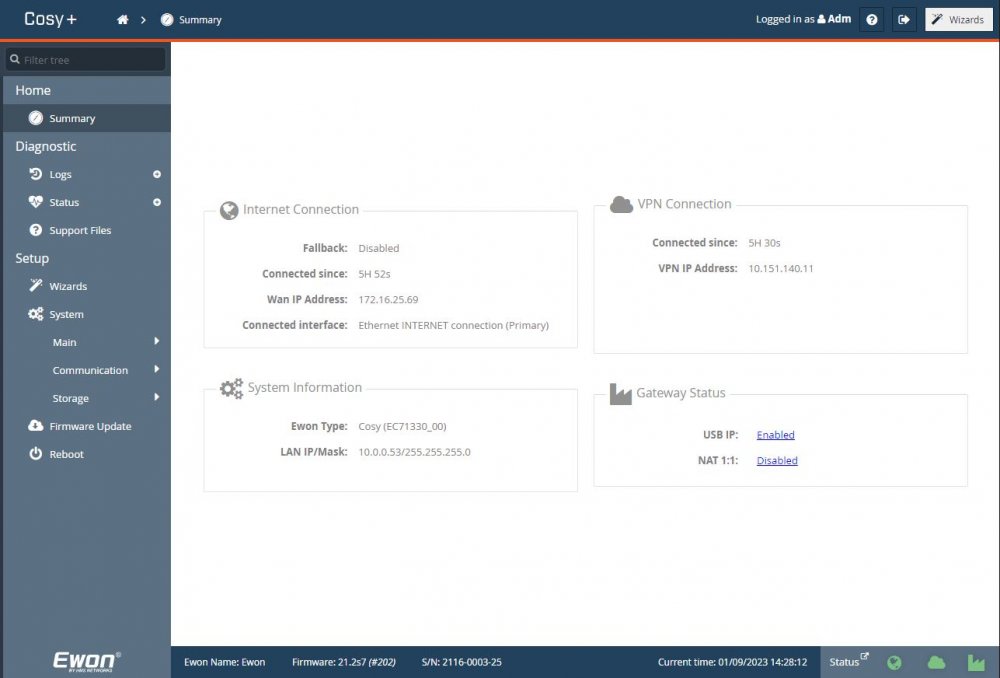

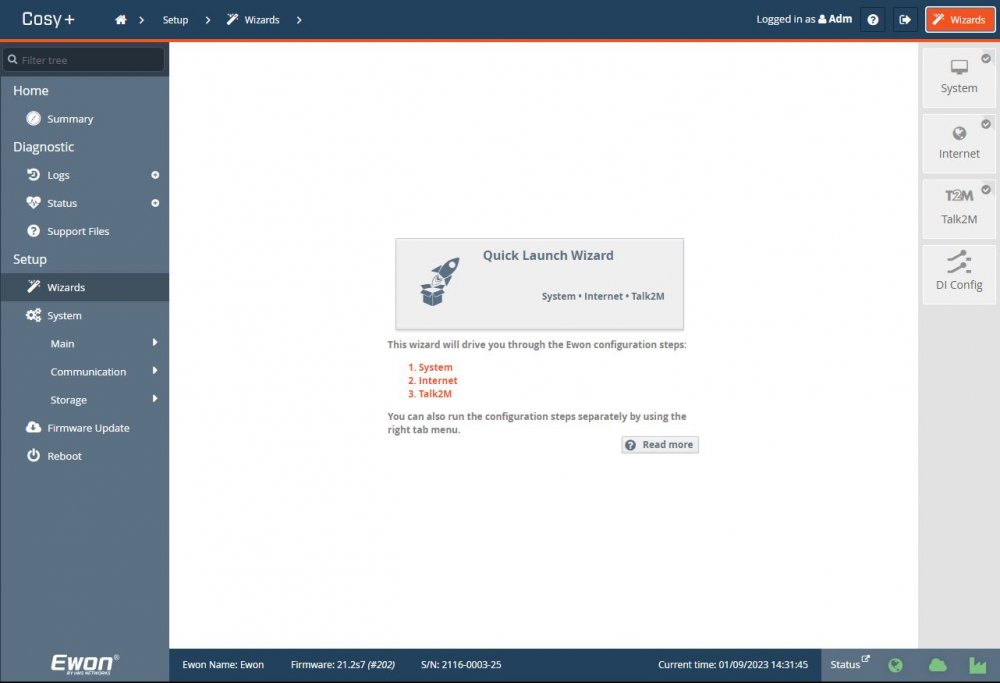

První konfigurace probíhá ve webovém rozhraní routeru: nastavíte strojní LAN, připojení k internetu a registraci do Talk2m. LAN a WAN musí mít správně navržené adresování. Před nasazením u zákazníka ověřte přístup k PLC i oprávnění jednotlivých techniků.

eBuddy vyhledá router v místní síti a pomůže se správou adresy, zálohy nebo obnovy zařízení.
eCatcher slouží k přihlášení do Talk2m a navázání vzdálené VPN relace.

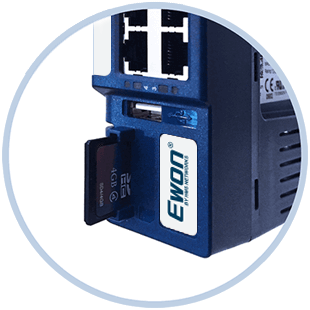

SD karta nebo USB médium usnadní zálohu a přenos konfigurace podle postupu pro Cosy+.

Aktuální manuály a instalační programy pro tento konkrétní produkt najdete v záložce Ke stažení. Firmware vybírejte pro správnou řadu: Cosy+ a Flexy používají odlišné balíčky. Před aktualizací vytvořte zálohu a dodržte postup výrobce.

Ukázky nastavení a práce s Cosy+

Nastavení digitálních vstupů pro servisní přístup

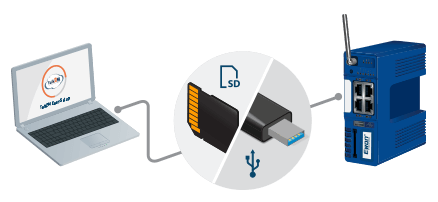

Přenos konfigurace routeru pomocí SD karty

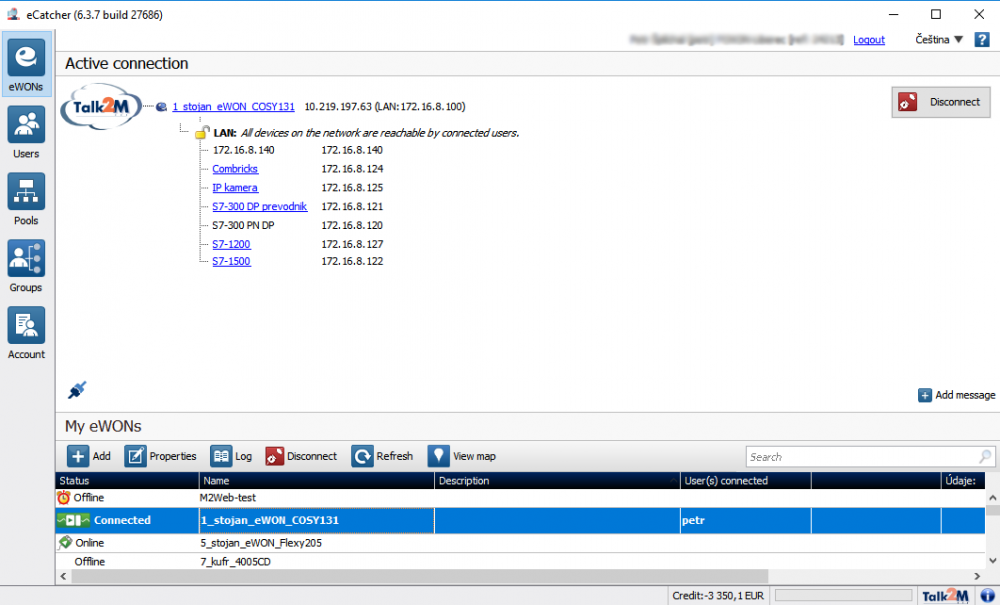

eCatcher pro připojení servisního technika

Obrazovky ukazují princip nastavení. Podoba rozhraní se liší podle verze firmwaru a programu.

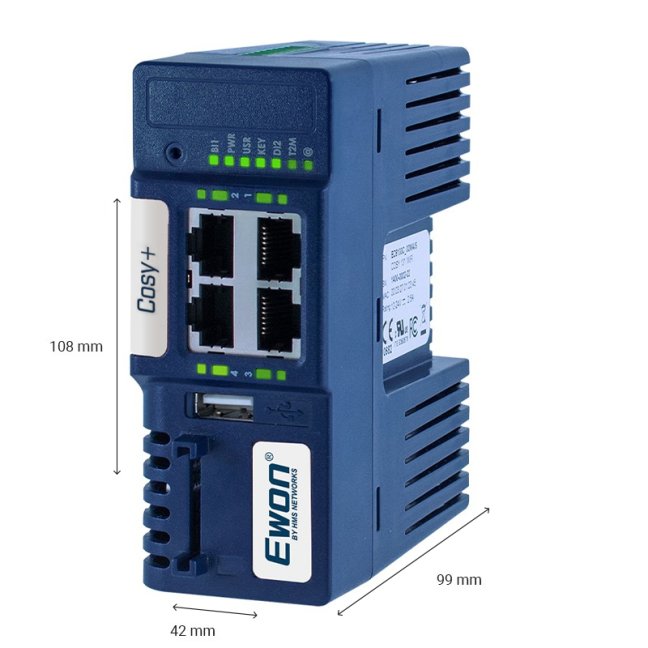

Technické parametry Ewon Cosy+ Ethernet

Objednací číslo	EC71330_00MA
Určení	Průmyslový router pro vzdálený servis přes Talk2m
Ethernet	4× RJ45, 10/100 Mb/s; konfigurovatelné LAN/WAN, port 1 vždy LAN
Internetové připojení	Ethernet WAN; bez vestavěného WiFi nebo mobilního modemu
Vstupy a výstup routeru	2× digitální vstup; 1× open-drain MOSFET výstup, 200 mA, izolace 1,5 kV
VPN a identita zařízení	OpenVPN, SSL/TLS, X.509; hardwarový Secure Element
Napájení routeru	12-24 VDC ±20 %, LPS; 9pólový konektor
Montáž routeru	DIN lišta, držák je součástí; také montáž na stěnu
Hmotnost routeru	198 g
Provozní teplota routeru	-25 až +60 °C
Skladovací teplota routeru	-30 až +70 °C
Relativní vlhkost	10 až 95 %, bez kondenzace
Záruka výrobce na router	3 roky

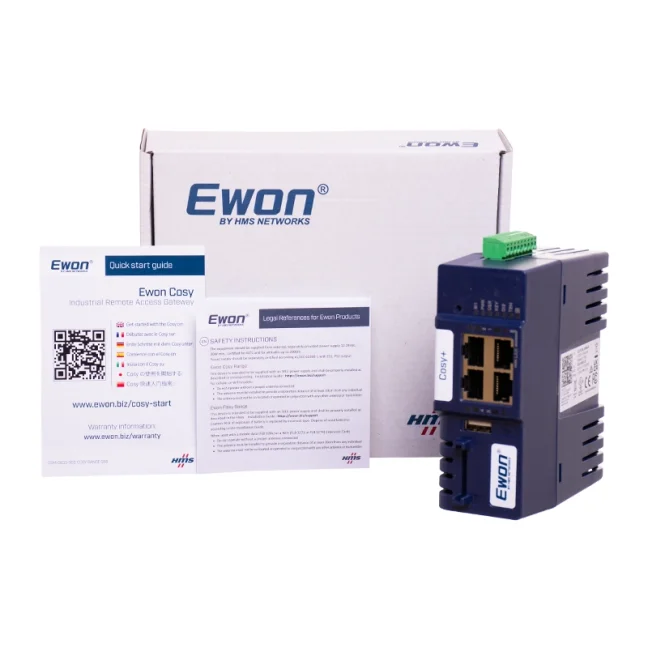

Obsah dodávky

Router Ewon Cosy+ Ethernet, držák na DIN lištu a napájecí svorkovnice.

Napájecí zdroj a ethernetové kabely pro instalaci zajistěte samostatně. Pokud hledáte sadu s napájecím zdrojem a kabely, vyberte Ewon Cosy+ Starter Kit.

Časté dotazy

Potřebuji veřejnou IP adresu?

Ne. Router navazuje odchozí spojení do Talk2m. Na firewallu však musí být povolena potřebná odchozí komunikace.

Lze doplnit WiFi nebo 4G kartu?

Ne. Cosy+ Ethernet nemá sloty pro rozšiřující karty. Vyberte přímo WiFi nebo 4G variantu.

Lze se připojit k Siemens PLC přes TIA Portal?

Ano, při vhodném síťovém nastavení a oprávněních můžete používat programovací nástroje pro PLC připojené do ethernetové LAN stroje. Přístup k MPI nebo PROFIBUS vyžaduje samostatný odpovídající adaptér.

Co se stane při výpadku internetu?

Vzdálený servis není dostupný. Router nenahrazuje řídicí systém stroje; obnovení komunikace a provozní pravidla řešte v návrhu aplikace.

Musí být vzdálený přístup povolen trvale?

Ne. Připojení lze řídit digitálním vstupem, například klíčovým přepínačem obsluhy, a nastavením uživatelských oprávnění.

Ukládá Cosy+ historii procesních hodnot?

Pro samostatný sběr a archivaci dat z PLC, alarmy a datové propojení vyberte Flexy 205. Úlohou Cosy+ je vzdálený servisní přístup.

Vyberte zapojení pro svůj stroj

Napište typ PLC nebo HMI, dostupné připojení k internetu a počet techniků, kteří budou ke strojům přistupovat. Pomůžeme vybrat vhodnou variantu Cosy+ a službu Talk2m.

Poptat řešení

Návody, bezpečnost a podklady pro IT

Připravte první připojení a schválení vzdáleného přístupu. V přehledu podpory najdete návody FOXON i české podklady pro správce sítě.

Návody a diagnostika Ewon Podklady pro IT (PDF)Bezpečné zapojení Ewon a W&T

Pro zprovoznění routeru

Napájení z vhodné 12–24 VDC větve. Samostatný zdroj přidejte jen tehdy, pokud ho v rozvaděči nemáte.
Ethernetový kabel a přístup k internetu přes Ethernet WAN.

Příslušenství vyberete v nabídce příslušenství Ewon.

Kupujete první Ewon? Zobrazit zvýhodněnou startovací sadu.

Vlastnosti Ewon Cosy+ Ethernet

Parametry a rozsah dodávky pro objednací číslo EC71330_00MA. Rozšiřující výbavu a způsob připojení vybírejte pro tento přesný model.

Technické parametry

Objednací číslo	EC71330_00MA
Určení	Průmyslový router pro vzdálený servis přes Talk2m
Ethernet	4× RJ45, 10/100 Mb/s; konfigurovatelné LAN/WAN, port 1 vždy LAN
Internetové připojení	Ethernet WAN; bez vestavěného WiFi nebo mobilního modemu
Vstupy a výstup routeru	2× digitální vstup; 1× open-drain MOSFET výstup, 200 mA, izolace 1,5 kV
VPN a identita zařízení	OpenVPN, SSL/TLS, X.509; hardwarový Secure Element
Napájení routeru	12-24 VDC ±20 %, LPS; 9pólový konektor
Montáž routeru	DIN lišta, držák je součástí; také montáž na stěnu
Hmotnost routeru	198 g
Provozní teplota routeru	-25 až +60 °C
Skladovací teplota routeru	-30 až +70 °C
Relativní vlhkost	10 až 95 %, bez kondenzace
Záruka výrobce na router	3 roky
SD karta	Pro zálohu, uvedení do provozu a servisní postupy podle manuálu pro Cosy+.

Vzdálený servis a hranice použití

Cosy+ poskytuje VPN přístup k zařízení v ethernetové síti stroje. Neobsahuje datové funkce Flexy pro samostatné čtení PLC tagů, procesní historizaci nebo OPC UA server. Vhodnost vzdáleného přístupu ověřte pro konkrétní zařízení, jeho software a síťové nastavení.

Připojení servisního technika	eCatcher a účet Talk2m; pro podporovaná webová rozhraní také M2Web.
USB	USB 2.0 pro podporované servisní a vzdálené USB funkce podle manuálu Cosy+; kompatibilitu USB zařízení je nutné ověřit.
Lokální konfigurace	Vestavěné webové rozhraní, eBuddy pro vyhledání a servisní správu routeru.

VPN, síť a správa přístupu

VPN spojení	OpenVPN, šifrování SSL/TLS a ověřování certifikáty X.509. Router navazuje odchozí spojení do Talk2m.
Síťové funkce	Oddělení LAN/WAN, směrování, NAT, filtrování IP a DHCP podle konfigurace. Přístup k síti stroje nastavte podle servisních potřeb.
Souhlas s připojením	Digitální vstup lze využít k povolení servisního přístupu, například klíčovým přepínačem. Digitální výstup lze nastavit pro signalizaci spojení.
Uživatelské účty	Vícefaktorové ověření a oprávnění podle nastavení účtu a tarifu Talk2m.
Tarify Talk2m	Free: 1, Light: 2, Pro: 5 současných VPN relací v základním tarifu. Jde o limit účtu, nikoli celkového počtu evidovaných routerů nebo uživatelů.
Talk2m Free	Bezplatné období 12 měsíců od poslední registrace dosud neregistrovaného routeru. Opětovná registrace dříve používaného zařízení období neobnovuje.

Obsah dodávky

Router Ewon Cosy+ Ethernet, držák pro DIN lištu a napájecí konektor.

Napájecí zdroj a ethernetové kabely zvolte samostatně.

Dokumentace a technická podpora

Manuály, firmware a nástroje pro tento produkt najdete v záložce Ke stažení. Pro první zapojení a schválení přístupu správcem sítě použijte české návody a podklady pro IT.

FAQ: Ewon Cosy+ Ethernet

Praktické odpovědi pro tento konkrétní router nebo sestavu.

Připojení, provoz a servis

Pro jakou úlohu je Ewon Cosy+ Ethernet určen?

Pro vzdálený servis PLC, HMI a dalších zařízení v síti stroje prostřednictvím Talk2m. Technik může používat podporovaný programovací nebo diagnostický software při správném nastavení sítě a oprávnění.

Má tento router WiFi nebo mobilní modem?

Ne. EC71330_00MA se k internetu připojuje přes Ethernet WAN. Nemá sloty pro rozšiřující karty; pro WiFi nebo mobilní síť vyberte přímo odpovídající variantu Cosy+.

Umí Cosy+ samostatně sbírat a archivovat procesní data?

Pro vlastní čtení PLC tagů, procesní historizaci, alarmy nebo OPC UA server vyberte Flexy. Přenos OPC UA komunikace přes servisní VPN neznamená, že je Cosy+ samo OPC UA serverem.

Potřebuji veřejnou IP adresu a příchozí porty?

Ne. Router navazuje odchozí spojení do Talk2m, takže pro tento způsob vzdáleného přístupu není potřeba veřejná IP adresa ani přesměrování příchozích portů na PLC.

Co musí povolit správce firemní sítě?

Potřebnou odchozí komunikaci, překlad DNS a síťové služby podle aktuálního návodu Talk2m. Přesné cíle a porty jsou uvedeny v českých podkladech pro IT.

K čemu slouží eCatcher a eBuddy?

eCatcher slouží k přihlášení do Talk2m a otevření servisní VPN relace. eBuddy pomáhá vyhledat router v místní síti, spravovat adresu a provádět podporované servisní postupy.

Je Talk2m Free bez časového omezení?

Ne. Bezplatné období trvá 12 měsíců od poslední registrace dosud neregistrovaného routeru Ewon. Nově zaregistrované zařízení obnoví období účtu; opětovná registrace už používaného routeru je neobnovuje. Pro další používání bez nové registrace zvolíte placený tarif.

Kolik techniků se připojí současně?

Základní tarify mají 1 současnou VPN relaci pro Free, 2 pro Light a 5 pro Pro. Limit se počítá pro celý účet. Celkový počet evidovaných uživatelů a routerů tímto číslem omezen není; tarif se liší také přenosovými limity a správou přístupů.

Lze přístup povolit jen během servisního zásahu?

Ano. Připojení lze řídit digitálním vstupem, například klíčovým přepínačem obsluhy. Uživatelská oprávnění a vícefaktorové ověření nastavte v Talk2m; rozsah funkcí závisí na tarifu.

Bude fungovat programování mého PLC přes VPN?

Vhodnost ověřte pro přesný typ PLC, programovací software, adresování a oprávnění. Při hledání zařízení nelze předpokládat stejný přenos broadcast nebo multicast provozu jako v místní síti; může být nutné zadat cílovou IP adresu nebo upravit směrování.

Co se stane při výpadku internetu?

Vzdálená servisní relace není dostupná. Obnovte připojení k internetu a ověřte stav registrace do Talk2m. Cosy+ nenahrazuje místní řídicí systém stroje.

Jak aktualizovat firmware?

Použijte balíček a postup určený pro Cosy+, například eBuddy nebo dokumentovaný postup s paměťovým médiem. Centrální cloudová správa firmwaru Cosy+ je dostupná v tarifu Talk2m Pro. Před aktualizací vytvořte zálohu a ověřte doporučenou cestu mezi verzemi.

Jak připravit podklady pro technickou podporu?

Pošlete přesný model, verzi firmwaru, popis zapojení, stav kontrolek a chybové hlášení. Připravte diagnostické logy a zálohu konfigurace.

Dokumentace a technická podpora

Manuály, firmware a nástroje pro tento produkt najdete v záložce Ke stažení. Pro první zapojení a schválení přístupu správcem sítě použijte české návody a podklady pro IT.

Jak na požadavky NIS2: bezpečný vzdálený přístup s routery Ewon a firewally W&T

Evropská směrnice NIS2 přináší firmám nové povinnosti v oblasti ochrany proti kybernetickým hrozbám. Zaměřme se na srovnání těchto požadavků s technickými opatřeními dle normy IEC 62443 a ukažme si, jak lze jednoduše naplnit požadavky pomocí průmyslových routerů Ewon, zabezpečené cloudové služby Talk2M a firewallů od W&T.

Pozor na migraci na nové koncové body VPN služby Talk2M pro zařízení Ewon a Ecatcher

Provozovatel služby Talk2M zahájí z důvodu zlepšení výkonu a zabezpečení 8. 10. 2024 přechod na nové VPN servery. Migrace může ovlivnit používání Ecatcheru a služby Talk2M. Přečtěte si, jak se na migraci připravit.

Jak přejít z Talk2m free na verzi light nebo pro a jak do ní přidat routery Ewon

Používáte jeden nebo několik účtů Talk2M free? Zjistili jste, že vám toto řešení už nestačí a potřebujete Talk2M light nebo Talk2M pro? Ukážeme vám:

jak stávající účet Talk2M free upgradovat na Talk2M light nebo Talk2M pro,
jak zařízení Ewon z jednoho či více účtů Talk2M free naimportovat do upgradovaného účtu,
jak v upgradovaném účtu vytvořit skupinu routerů a přiřadit k ní uživatele včetně přístupových práv.

Co dělat, když se Ewon Cosy+ nespouští a neustále se restartuje

Osvětlíme příčiny tohoto jevu a navedeme vás, jak tuto situaci vyřešit, a hlavně jak jí předejít.

Záloha a obnovení Ewonu

Krátký návod, jak si jednoduše udělat zálohu zařízení Ewon a případně ji znova obnovit. Nebo udělat zálohu pro řešení technickéch problémů

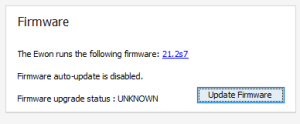

Jak aktualizovat firmware u routerů Ewon COSY a eWON Flexy
