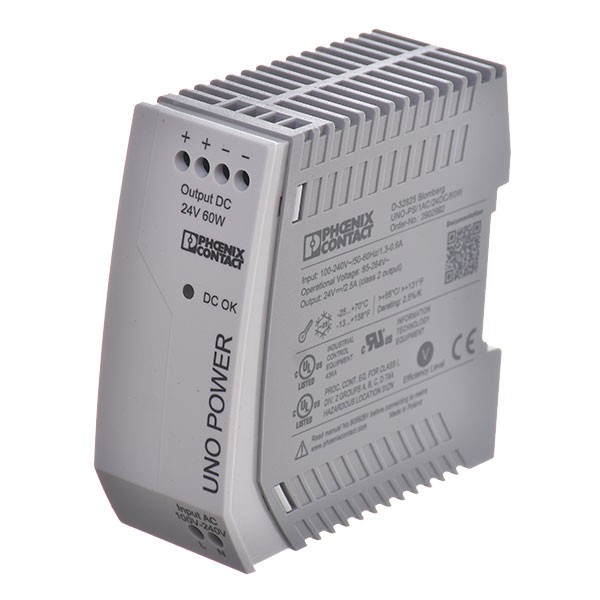

Průmyslový zdroj UNO 1fázový, 24VDC, 2,5A, 60W
Jednofázový spínaný zdroj PHOENIX CONTACT UNO POWER, 24 V DC / 2,5 A / 60 W. Vstup 85 až 264 V AC, montáž na DIN lištu, šroubové svorky a krytí IP20. Šířka 35 mm. Více
Kód: 2902992
Jednofázový spínaný zdroj PHOENIX CONTACT UNO POWER, 24 V DC / 2,5 A / 60 W. Vstup 85 až 264 V AC, montáž na DIN lištu, šroubové svorky a krytí IP20. Šířka 35 mm. Více
Kód: 2902992
2902992 - UNO-PS/1AC/24DC/ 60W

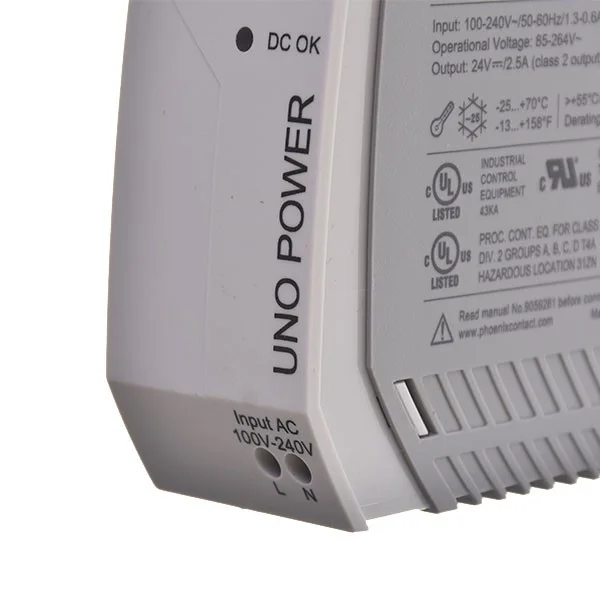

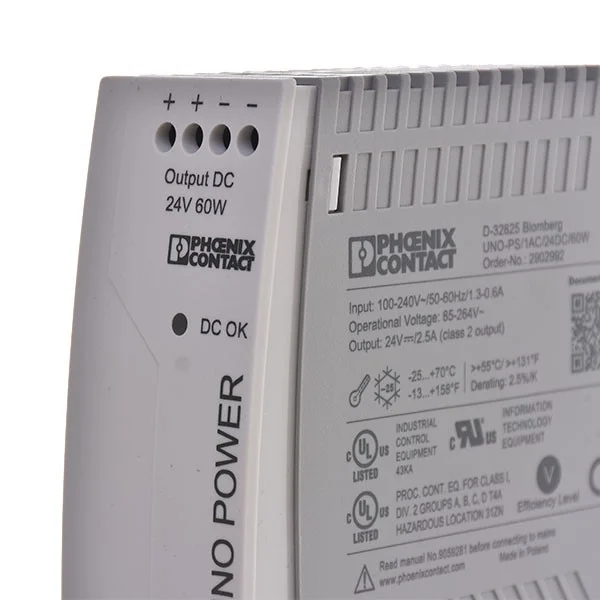

PHOENIX CONTACT UNO-PS/1AC/24DC/ 60W je jednofázový spínaný zdroj s pevným výstupem 24 V DC, proudem 2,5 A a výkonem 60 W. Šířka 35 mm usnadňuje montáž do menších rozvaděčů. Zdroj má šroubové svorky, LED DC OK a nízké ztráty bez zatížení.
Výběr náhradního zdroje nebo oprava
Pošlete objednací číslo a požadavky na napájení. Prověříme vhodný náhradní zdroj i možnosti diagnostiky a opravy vadného kusu.
Použití zdroje
UNO je vhodný pro napájení menších řídicích sestav, snímačů a dalších přístrojů na 24 V DC. Při návrhu sečtěte trvalý odběr i proudy při zapínání a zohledněte teplotu v rozvaděči. Jmenovitých 2,5 A je dostupných při okolní teplotě -25 až +55 °C.
Technické parametry
| Výrobce | PHOENIX CONTACT |
|---|---|
| Objednací číslo / typ | 2902992 / UNO-PS/1AC/24DC/ 60W |
| Jmenovitý vstup, počet fází | 100 až 240 V AC; 1 fáze |
| Rozsah vstupního napětí | 85 až 264 V AC |
| Frekvence vstupu | 50 až 60 Hz ±10 % |
| Jmenovité výstupní napětí | 24 V DC |
| Nastavení výstupního napětí | Pevný výstup 24 V DC |
| Jmenovitý výstupní proud | 2,5 A při -25 až +55 °C |
| Výstupní výkon | 60 W |
| Účinnost | Typicky 88 % při 120 V AC; 90 % při 230 V AC |
| Zbytkové zvlnění | <30 mV špička-špička při jmenovitých hodnotách |
| Překlenutí výpadku sítě | >20 ms při 120 V AC; >85 ms při 230 V AC |
| Odběr ze sítě | Typicky 1,3 A při 100 V AC; 0,6 A při 240 V AC |
| Zapínací proud | Typicky <30 A |
| Účiník | 0,49 |
| Ztráty bez zatížení | <0,3 W |
| Ztráty při jmenovité zátěži | <7 W |
| Zkrat a přetížení | Zkratuvzdorný; charakteristika HICCUP |
| Ochrana proti přepětí na výstupu | ≤35 V DC |
| Signalizace | Zelená LED DC OK |
| Provozní teplota | -25 až +70 °C |
| Snížení zatížení | Nad +55 °C: 2,5 %/K |
| Skladování / přeprava | -40 až +85 °C |
| Provozní vlhkost | ≤95 % při 25 °C, bez kondenzace |
| Krytí / třída ochrany | IP20 / II v uzavřeném rozvaděči |
| Pouzdro | Plastové, polykarbonát |
| Rozměry (Š × V × H) | 35 × 90 × 84 mm |
| Hmotnost bez obalu / s obalem | 207 g / 245 g |
| Montáž | Vodorovná DIN lišta NS 35, EN 60715 |
| Odstup nad / pod zdrojem | 30 mm / 30 mm |
| Připojení a průřez vodičů | Šroubové svorky; tuhý i ohebný vodič 0,2 až 2,5 mm² |
| Délka odizolování / závit | 8 mm / M3 |
| Utahovací moment vstup / výstup | 0,5 až 0,6 Nm / 0,6 až 0,8 Nm |
| EAN / GTIN | 4046356729208 |
Ochrany, signalizace a montáž
Při přetížení zdroj snižuje výstupní napětí. Při hlubším poklesu přechází do režimu opakovaných pokusů o spuštění (HICCUP); po odstranění závady obnoví provoz. Zelená LED DC OK slouží k místní kontrole napájení.
Nad +55 °C snižte zatížení o 2,5 % na každý další 1 K. Rozsah do +70 °C neznamená provoz s plným jmenovitým proudem v celém teplotním rozsahu.

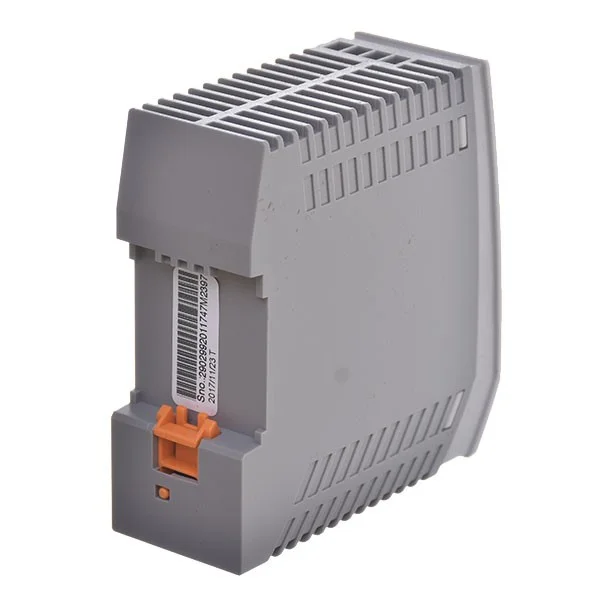

Zdroj namontujte ve standardní poloze na vodorovnou DIN lištu. Nad i pod ním ponechte 30 mm pro proudění vzduchu. Krytí IP20 vyžaduje instalaci do vhodného rozvaděče; samotný zdroj není určený do deště ani do kondenzující vlhkosti.
Obsah dodávky
UNO-PS/1AC/24DC/ 60W (2902992). Napájecí zdroj v uvedeném provedení. DIN lištu, vodiče a navazující jištění zvolte samostatně podle instalace. Příslušenství a přesný obsah dodávky potvrdíme v nabídce.
Časté dotazy
Lze u UNO nastavit jiné výstupní napětí?
Tento model má pevný výstup 24 V DC. Pokud potřebujete jiné napětí nebo nastavitelný výstup, vyberte jiný přesný model podle požadavků zátěže.
Dodává zdroj plný výkon při +70 °C?
Ne. Plný jmenovitý proud platí do +55 °C. Nad touto teplotou snižte zatížení o 2,5 % na každý další 1 K a dodržte předepsané montážní mezery.
Zajistí zdroj zálohování při výpadku sítě?
Překlenutí výpadku v řádu milisekund pokrývá krátké přerušení vstupu. Pro delší provoz z baterie je nutný samostatný záložní systém nebo UPS.
Lze spojit více zdrojů paralelně?
Ano, při dodržení zapojení výrobce. Pro redundantní napájení použijte vhodné oddělení výstupů nebo redundanční modul. Použijte shodné typy a dodržte podmínky sdílení proudu; samotné spojení výstupů ještě nezajišťuje redundanci.
Jak ověřit náhradu původního zdroje?
Porovnejte napětí a proud zátěže, vstupní napájení, rozměry, polohu svorek a požadavky na ochranný vodič. Při změně typu ověřte zapojení a provozní podmínky celé napájecí větve.
Lze poptat diagnostiku nebo opravu?
Ano. Pošlete fotografii štítku, popis závady a okolnosti, za kterých vzniká. Prověříme možnosti diagnostiky a opravy i vhodnou náhradu zdroje.
Varianty dílu k prodeji
Produkt je nabízený jako nový zdroj. Při hledání náhrady vždy porovnejte celé objednací číslo, výstupní napětí a proud, montážní prostor a zapojení svorek.
Prodej, opravy a výkup dílů pro automatizaci
FOXON dodává díly pro průmyslovou automatizaci a prověřuje možnosti diagnostiky a oprav vadných dílů. U konkrétního zdroje nejprve posoudíme vhodný postup.
Dokumentace a připojení
Technický list obsahuje údaje pro zapojení, montáž, provozní charakteristiky a doporučení pro paralelní provoz. Montáž a připojení svěřte kvalifikovanému elektrotechnikovi.
Poptávka zdroje 2902992
Uveďte počet kusů, požadovaný termín a parametry napájené zátěže. Při poptávce diagnostiky nebo opravy přiložte fotografii štítku a popis závady.
Poptat nákup nebo opravu dílu| Výrobce | PHOENIX CONTACT |
|---|---|
| Objednací číslo / typ | 2902992 / UNO-PS/1AC/24DC/ 60W |
| Jmenovitý vstup, počet fází | 100 až 240 V AC; 1 fáze |
| Rozsah vstupního napětí | 85 až 264 V AC |
| Frekvence vstupu | 50 až 60 Hz ±10 % |
| Jmenovité výstupní napětí | 24 V DC |
| Nastavení výstupního napětí | Pevný výstup 24 V DC |
| Jmenovitý výstupní proud | 2,5 A při -25 až +55 °C |
| Výstupní výkon | 60 W |
| Účinnost | Typicky 88 % při 120 V AC; 90 % při 230 V AC |
| Zbytkové zvlnění | <30 mV špička-špička při jmenovitých hodnotách |
| Překlenutí výpadku sítě | >20 ms při 120 V AC; >85 ms při 230 V AC |
| Odběr ze sítě | Typicky 1,3 A při 100 V AC; 0,6 A při 240 V AC |
| Zapínací proud | Typicky <30 A |
| Účiník | 0,49 |
| Ztráty bez zatížení | <0,3 W |
| Ztráty při jmenovité zátěži | <7 W |
| Zkrat a přetížení | Zkratuvzdorný; charakteristika HICCUP |
| Ochrana proti přepětí na výstupu | ≤35 V DC |
| Signalizace | Zelená LED DC OK |
| Provozní teplota | -25 až +70 °C |
| Snížení zatížení | Nad +55 °C: 2,5 %/K |
| Skladování / přeprava | -40 až +85 °C |
| Provozní vlhkost | ≤95 % při 25 °C, bez kondenzace |
| Krytí / třída ochrany | IP20 / II v uzavřeném rozvaděči |
| Pouzdro | Plastové, polykarbonát |
| Rozměry (Š × V × H) | 35 × 90 × 84 mm |
| Hmotnost bez obalu / s obalem | 207 g / 245 g |
| Montáž | Vodorovná DIN lišta NS 35, EN 60715 |
| Odstup nad / pod zdrojem | 30 mm / 30 mm |
| Připojení a průřez vodičů | Šroubové svorky; tuhý i ohebný vodič 0,2 až 2,5 mm² |
| Délka odizolování / závit | 8 mm / M3 |
| Utahovací moment vstup / výstup | 0,5 až 0,6 Nm / 0,6 až 0,8 Nm |
| EAN / GTIN | 4046356729208 |
