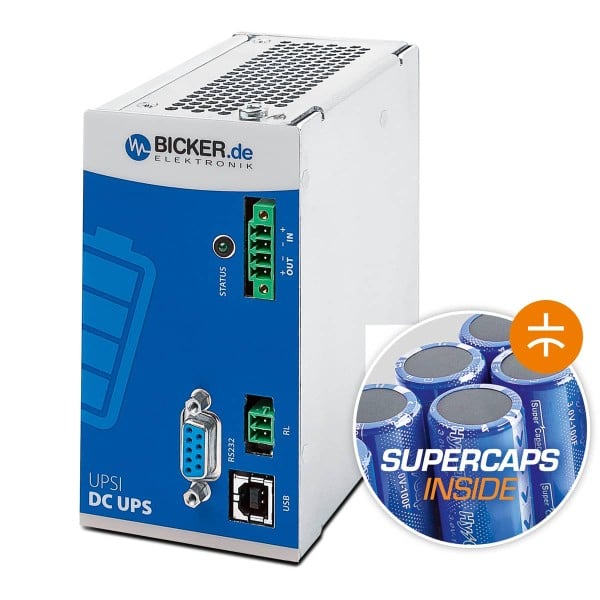

Bicker UPSI-2406DP2 · záložní zdroj se superkondenzátory
Chraňte 24V zařízení i data před výpadkem napájení
Bicker UPSI-2406DP2 udrží vaše 24V zařízení v chodu při krátkém výpadku elektřiny. Nabízí jmenovitý výkon 96 W a proud 4 A. Energii ukládá do vestavěných superkondenzátorů, které se rychle dobíjejí a zvládnou až 500 000 cyklů nabití a vybití. Při odběru 4 A je doba zálohy přibližně 30–35 sekund. To může poskytnout čas na uložení dat nebo bezpečné vypnutí, pokud to připojené zařízení v dostupném čase stihne. Kompaktní zdroj se montuje na DIN lištu v rozvaděči. FOXON vám pomůže s výběrem a zajistí zaslání do celého světa.
Jak dlouho potřebujete udržet svá zařízení v chodu při výpadku?
Napište nám, která zařízení chcete zálohovat a na jak dlouho. Pokud znáte jejich příkon ve wattech, připojte ho; pomůžeme vybrat vhodný záložní i napájecí zdroj.
Spolehlivá záloha pro průmyslovou automatizaci
Záložní zdroj, zkráceně UPS, pomáhá chránit průmyslové počítače, řídicí jednotky strojů (PLC), síťová zařízení a měřicí přístroje před krátkými výpadky napájení. Na superkondenzátory přepne za méně než 600 µs, tedy 0,6 milisekundy. V záložním režimu reguluje výstup na 23,5 VDC. Ověřte, že připojeným zařízením vyhovuje toto napětí, přepínací doba i dostupná doba zálohy.
Napájí připojená 24V zařízení jmenovitým proudem 4 A. Při provozu ze superkondenzátorů udržuje výstup 23,5 VDC.
USB typu B slouží k propojení s počítačem. Pro sériovou komunikaci je k dispozici RS232 s konektorem D-Sub. Výpadek napájení může signalizovat také bezpotenciálový reléový kontakt.
Vestavěné superkondenzátory zvládnou až 500 000 cyklů nabití a vybití. Jde o bezúdržbové úložiště energie, vhodné pro často se opakující krátké výpadky.

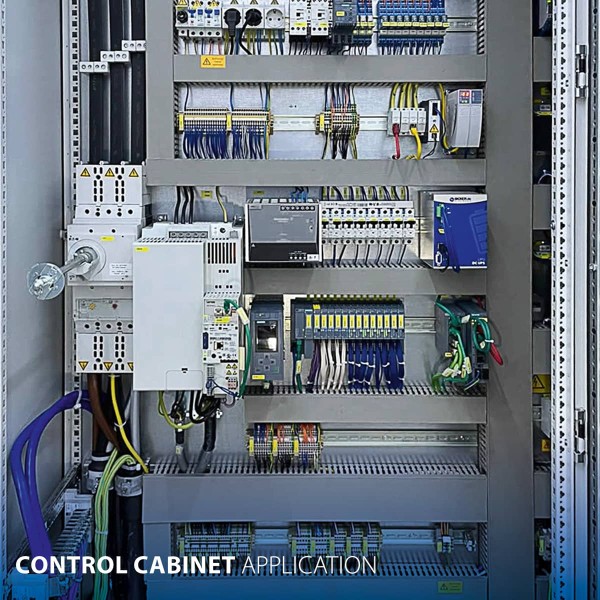

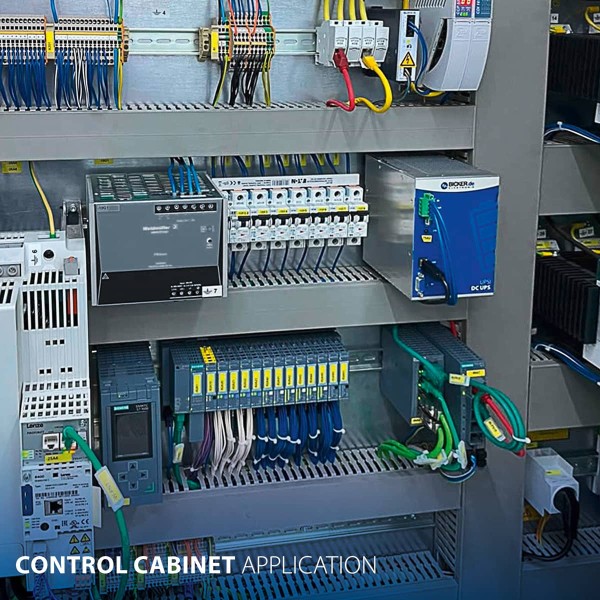

Pro nové rozvaděče i úpravy stávajících zařízení
UPSI-2406DP2 využijete při stavbě nového rozvaděče i při doplnění zálohy do stávajícího stroje. Pomáhá chránit zařízení napájená 24 V před krátkými výpadky a kolísáním napětí.
Řídicí jednotka stroje, průmyslový počítač nebo síťový přepínač pro PROFINET či Ethernet tak může překlenout krátký výpadek bez zbytečného restartu. Pokud výpadek trvá déle, může záloha poskytnout čas na uložení dat nebo bezpečné zastavení stroje – vždy v mezích dostupné doby zálohy. Montáž na DIN lištu usnadňuje zabudování do rozvaděče.

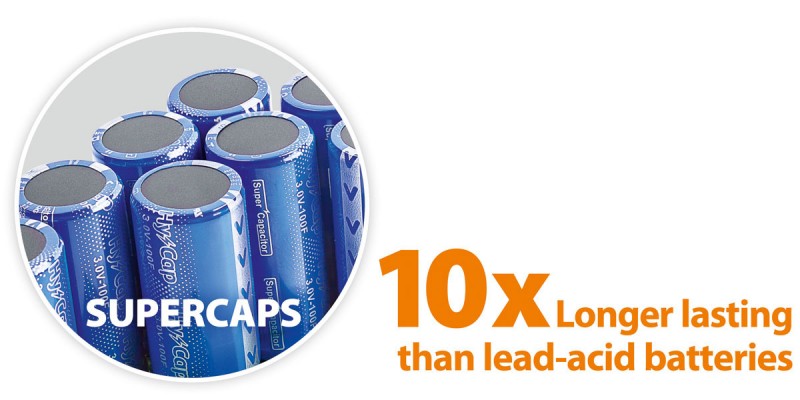

Superkondenzátory: připravené na časté krátké výpadky
Superkondenzátory ukládají elektrickou energii jiným způsobem než baterie. Jejich hlavní předností je rychlé nabíjení a vysoký počet opakovaných použití: zvládnou až 500 000 úplných cyklů nabití a vybití. Technické označení EDLC znamená elektrický dvouvrstvý kondenzátor. Vestavěná elektronika řídí nabíjení a vybíjení; vyrovnávání článků pomáhá udržovat jejich napětí v rovnováze.
UPSI-2406DP2 má jmenovitou zásobu energie 5,73 kJ, tedy 1,59 Wh. Využitelných je 3,88 kJ, tedy 1,08 Wh. Hodí se především pro krátké a často se opakující výpadky; pro delší provoz bez hlavního napájení zvolte odpovídající bateriovou UPS. Skutečná životnost závisí na teplotě a provozních podmínkách.

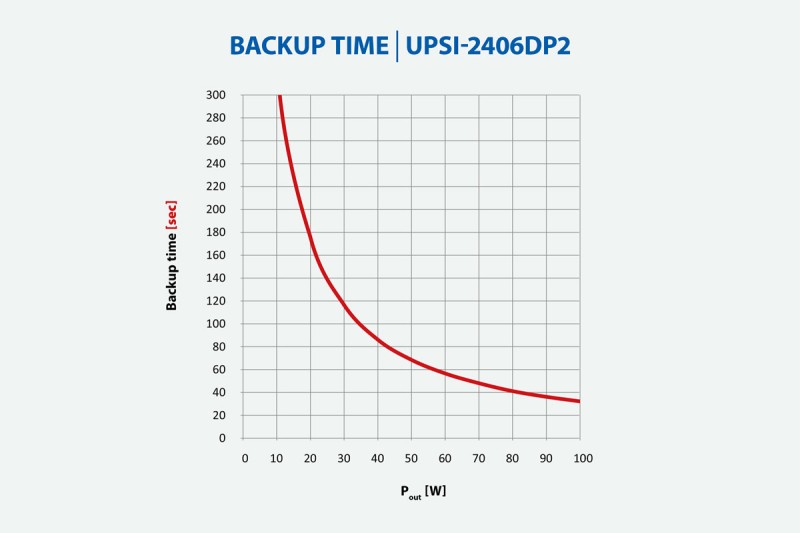

Jak dlouho vydrží zařízení při výpadku v chodu?
UPSI-2406DP2 poskytuje přibližně 30–35 s zálohy při výstupním proudu 4 A. Graf ukazuje, jak se při menším odběru doba prodlužuje; svislá osa je v sekundách, vodorovná ve wattech. Referenční teplota je +25 °C. Skutečný čas závisí na nabití, stavu superkondenzátorů, teplotě a nastavení UPS. Sečtěte příkon zálohovaných zařízení a ponechte rezervu pro dokončení práce nebo vypnutí.

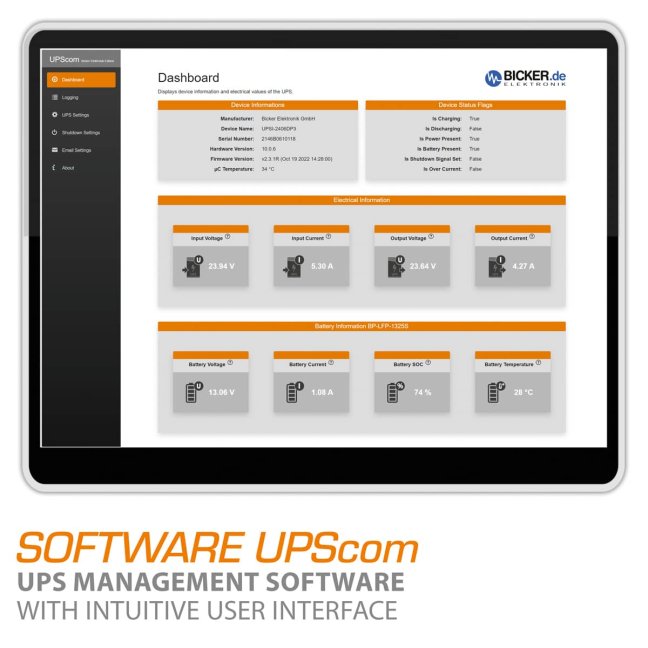

Stav nabití i nastavení uvidíte v prohlížeči
V programu UPScom uvidíte aktuální stav nabití superkondenzátorů a nastavíte, jak se má záložní zdroj zachovat při výpadku. Program se instaluje do počítače a ovládá se přes webový prohlížeč. K dispozici jsou verze pro Windows a Linux.
Po připojení přes USB rozpoznají podporované operační systémy zařízení jako záložní zdroj bez dalšího ovladače. Technické označení je HID Power Class. UPS Gen2 Configuration Software umožňuje ve Windows upravovat nastavení a aktualizovat firmware, tedy řídicí software zdroje. UPScom využijete pro průběžné sledování, e-mailová upozornění a spuštění vlastního programu před vypnutím počítače.
- sledování odebíraného proudu v mA a rozpoznání poklesu odběru pod nastavenou mez,
- prodleva vypnutí, maximální doba zálohování a minimální nabití před startem,
- e-mailová upozornění při ztrátě spojení, výpadku napájení nebo ukončení systému,
- bezpečné vypnutí a případné spuštění vlastního skriptu, tedy připravené posloupnosti příkazů, před vypnutím počítače.
Bezpečné vypnutí a automatický restart počítače
Při výpadku napájení UPS upozorní připojený počítač. Při správném nastavení může počítač uložit data, dokončit připravené úkony a bezpečně se vypnout. Musí to stihnout během dostupné zálohy: při 4 A je to přibližně 30–35 s. Po návratu napájení lze využít automatické opětovné spuštění, označované Reboot. Ověřte také nastavení operačního systému a automatického zapnutí průmyslového počítače (IPC).
Pro připojení slouží USB typu B a sériové rozhraní RS232. Pokud chcete předávat data řídicí jednotce stroje nebo jinému systému, ověřte jeho podporu komunikace a potřebný software. Samotná přítomnost sériového konektoru nezaručuje kompatibilitu.

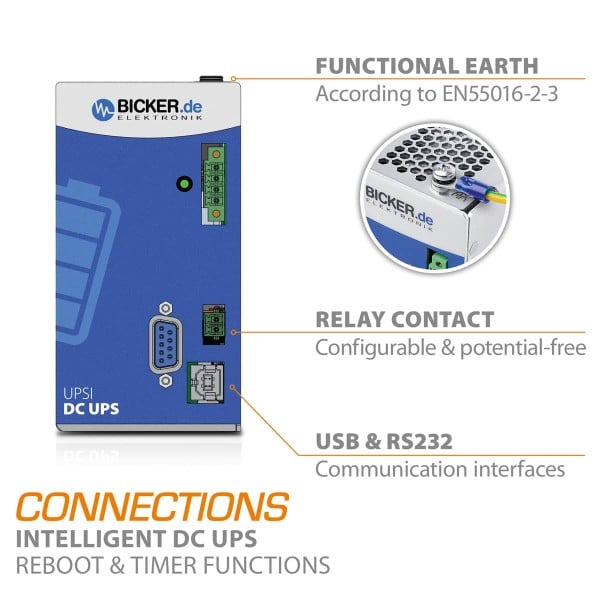

Připojení k počítači, stroji a signalizaci výpadku
Praktické funkce, které pomáhají v reálném provozu
UPSI-2406DP2 sleduje odběr připojených zařízení i stav nabití superkondenzátorů. Podle nastavení může překlenout krátký výpadek nebo poskytnout čas na dokončení práce a vypnutí, pokud na ně dostupná energie stačí.
Nabíjení trvá přibližně 4 min 30 s při maximálním nabíjecím proudu. Doba se mění podle vstupního napětí, odběru připojených zařízení a stavu nabití. Při vyšším odběru má přednost napájení zařízení a nabíjení se omezuje.
Vypnutí lze nastavit podle zbývajícího nabití, nejdelší povolené doby zálohy, časového plánu nebo poklesu odběru. UPS podporuje také povel k vypnutí přes externí signál. Připojený počítač či řídicí jednotka stroje musí stihnout potřebné úkony před odpojením napájení.
Funkce Dynamic Powerboost umožňuje krátkodobě odebírat 4–6 A. Je dostupná od firmwaru 2.2.1. UPS průběžně vyhodnocuje odebranou energii za posledních 58 s; nejde o možnost trvale odebírat 6 A ani o zaručených 58 s při maximálním proudu. Pro návrh použijte jmenovité 4 A a ověřte i potřebnou dobu zálohy.
Odolnost a ochranné funkce
UPSI-2406DP2 pracuje při −20 až +65 °C. Certifikace: ETL UL 61010-1 / UL 61010-2-201, CSA C22.2 61010-1-12 / CSA C22.2 61010-2-201 a CB Scheme IEC 61010-1 / IEC 61010-2-201. Hliníková skříň má krytí IP20 a rozměry 63 × 120 × 100 mm bez čelních konektorů a držáku DIN lišty.
Dopřejte zdroji prostor pro chlazení. Pro dobré chlazení zvolte svislou montáž na vodorovnou DIN lištu, odstup 20 mm vlevo a vpravo a 50 mm nad a pod zdrojem. Nezakrývejte větrací otvory. Velmi nízká nebo vysoká teplota může zkrátit dobu zálohy.
Odolnost proti krátkým sériím rychlých rušivých impulzů podle EN 61000-4-4: 2 kV. Odolnost proti přepěťovým rázům podle EN 61000-4-5: ±0,5 kV mezi vodiči L–N a ±1 kV mezi L–PE/N–PE. V obou případech platí kritérium A: běžný provoz v předepsaných mezích. Zdroj splňuje požadavky na vedené a vyzařované rušení podle EN 55016-2-3.
Výstup má ochranu proti nadproudu a zkratu. Ochrana proti přepólování vstupu platí při připojování dosud vypnutého zařízení; při přepólování vstupu za záložního provozu nechrání. Při poruše se výstup odpojí a stav signalizuje LED. Zapojení proto vždy ověřte před uvedením do provozu.
UPS umožňuje nastavit dobu napájení po výpadku a rozpoznat nízký odběr připojených zařízení. Po ukončení práce může odpojit výstup a šetřit zbývající energii. Součástí je ochrana úložiště před příliš nízkým napětím.
Technické parametry
| Objednací kód výrobce | UPSI-2406DP2 |
|---|---|
| Vstupní napětí | 24 VDC, rozsah 22,5–30 VDC |
| Výstupní napětí | Při běžném napájení sleduje vstup s úbytkem max. 0,5 V podle odběru; v záložním režimu regulovaných 23,5 VDC |
| Jmenovitý proud a výkon | 4 A; při běžném napájení 96 W, při záložním provozu 94 W; údaje bez současného nabíjení |
| Krátkodobé zvýšení výkonu | Dynamic Powerboost: 4–6 A; běžný režim 96–144 W, záložní režim 94–141 W. Čas podle odebrané energie, nejvýše 58 s; od firmwaru 2.2.1 |
| Krátký proudový impulz | 30 A po dobu 5 ms; nejde o trvale dostupný proud |
| Kapacita na výstupu při spuštění | 3 000 µF při běžném napájení a současném odběru 0 A |
| Ochranné vypnutí při nadproudu | 4–6 A: nejvýše 58 s podle podmínek Dynamic Powerboost; 6–10,8 A: nejvýše 100 ms; nad 10,8 A: nejvýše 5 ms |
| Vstupní proud | 4,1 A při jmenovitém odběru bez nabíjení; 4,8 A při jmenovitém odběru s maximálním nabíjením; při Dynamic Powerboost bez nabíjení 4,1–6,1 A |
| Vnitřní vstupní pojistka | 15 A |
| Úložiště energie | Superkondenzátory EDLC; jmenovitě 5,73 kJ / 1,59 Wh, využitelně 3,88 kJ / 1,08 Wh; až 500 000 cyklů |
| Napětí úložiště | Jmenovité i konečné nabíjecí napětí 8,3 V; ochrana při 4,5 V. Jde o vnitřní úložiště, nikoli výstup UPS. |
| Nabíjecí proud a metoda | Max. 16 A do superkondenzátorového úložiště; CC / CV / CP – řízení proudu, napětí a výkonu. Nejde o proud odebíraný ze vstupního zdroje. |
| Doba nabíjení | Přibližně 4 min 30 s při maximálním nabíjecím proudu; závisí na odběru, vstupním napětí a nabití |
| Doba zálohy při 4 A | Přibližně 30–35 s; referenční podmínky +25 °C |
| Přepínací doba | Méně než 600 µs (0,6 ms) |
| USB | USB 2.0, zásuvka typu B, HID / VCOM; kabel max. 3 m; bez galvanického oddělení |
| RS232 | D-Sub, 9 pinů, zásuvka; TX/RX, 38 400 Bd, kabel 1:1, max. 10 m; bez galvanického oddělení |
| Reléový kontakt | Bezpotenciálový; 24 VDC / 1 A nebo 125 VAC / 0,5 A; NO/NC nastavitelné softwarem |
| Montáž a krytí | DIN lišta EN 60715, hliníková skříň, IP20 |
| Rozměry (Š × V × H) | 63 × 120 × 100 mm; bez čelních konektorů a držáku DIN lišty |
| Hmotnost | 0,6 kg (samotná UPS) |
| Provozní podmínky | −20 až +65 °C; max. 95 % relativní vlhkosti při +25 °C bez kondenzace; nadmořská výška do 4 000 m |
| Skladování / přeprava | −30 až +65 °C |
| Napájecí zdroj před UPS | Min. 24 V / 5 A (120 W); s Dynamic Powerboost min. 24 V / 6,25 A (150 W); SELV, bez režimu konstantního proudu |
| Zapojení více UPS | Sériové ani paralelní spojování není přípustné |
| Záruka výrobce | 3 roky, podle podmínek výrobce |
Údaje platí při +25 °C, vstupním napětí 24 VDC a jmenovitém proudu, není-li uvedeno jinak.
Obsah dodávky
- 1× záložní zdroj UPSI-2406DP2 s vestavěnými superkondenzátory
- 1× protikus konektoru vstupu a výstupu VIN/VOUT
- 1× protikus reléového konektoru
Napájecí zdroj a propojovací kabely vyberte samostatně podle připojených zařízení; rádi vám s tím pomůžeme.
O výrobci
Bicker Elektronik
Bicker Elektronik je německý výrobce, který od roku 1994 vyvíjí, vyrábí a dodává průmyslové napájecí zdroje, záložní systémy UPS a systémové komponenty.
Výrobky Bicker se používají například u automatizovaných strojů, robotů, měřicích přístrojů, zařízení pro sběr výrobních dat, zdravotnické techniky a komunikačních systémů. U UPSI-2406DP2 výrobce klade důraz na dlouhodobý provoz v rozvaděči, propojení s dalšími zařízeními a zálohování důležitých přístrojů.
Časté dotazy
Jak dlouho UPSI-2406DP2 zálohuje zařízení?
Při proudu 4 A je doba zálohy přibližně 30–35 s za referenčních podmínek +25 °C. Při nižším odběru se doba prodlužuje. Záleží také na nabití, teplotě a nastavení. Pošlete nám celkový příkon zařízení a potřebnou dobu provozu při výpadku – pomůžeme s výběrem.
Jak připojím UPS k počítači nebo řídicímu systému?
K počítači můžete použít USB typu B; v podporovaném systému se zdroj rozpozná jako UPS (HID-UPS). Další možností je RS232 s konektorem D-Sub. Pro vlastní řídicí systém je potřeba ověřit komunikační protokol a software. Výpadek lze hlásit také reléovým kontaktem.
Lze zařízení ručně spustit bez vstupního napájení?
Tento model nemá funkci ručního startu z úložiště bez vstupního napájení. Uvádění do provozu začíná připojením vhodného napájecího zdroje. Automatické zálohování při výpadku a opětovné spuštění po návratu napájení jsou odlišné funkce.
Co se stane při nízkém odběru nebo vybití?
UPS pozná, že odběr proudu klesl pod nastavenou mez. Po bezpečném vypnutí připojených zařízení může odpojit jejich napájení a zabránit zbytečné spotřebě zbývající energie. Úložiště má také ochranu před příliš nízkým napětím.
Vybrat záložní zdroj s baterií, nebo se superkondenzátorem?
Baterie LiFePO₄ se hodí pro delší provoz při výpadku. Superkondenzátor je jiný způsob ukládání elektrické energie: hodí se hlavně pro krátké výpadky, které se velmi často opakují. Při výběru rozhoduje především to, jak dlouho mají zařízení bez hlavního napájení pracovat.
Stačí tato UPS k bezpečnému vypnutí každého počítače?
Ne automaticky. Změřte odběr a čas potřebný pro uložení dat a vypnutí konkrétního počítače. Při 4 A poskytuje UPSI-2406DP2 přibližně 30–35 s zálohy. Pokud potřebujete více času, vyberte vhodnou bateriovou variantu. Nastavení i celý postup vyzkoušejte ve své aplikaci.
Co může spínat reléový kontakt?
Bezpotenciálový kontakt slouží k provozní signalizaci. Kontakt je dimenzován na 24 VDC / 1 A nebo 125 VAC / 0,5 A. Signalizaci sepnutím či rozepnutím kontaktu (NO/NC) lze nastavit v softwaru. Při zapojení dodržte příslušné elektrické limity a požadavky na izolaci.
Zasíláte UPS i mimo Českou republiku?
Ano, produkty zasíláme do celého světa. Uveďte počet kusů, zemi a místo doručení. Ověříme dostupnost a připravíme konkrétní nabídku dopravy a termínu dodání.
Proč koupit u FOXONu
Chcete ochránit svá zařízení před výpadkem napájení?
Napište nám, co chcete zálohovat, na jak dlouho a kam máme zdroj doručit. Pokud znáte příkon zařízení a požadované připojení k počítači či stroji, připojte tyto údaje. Pomůžeme s výběrem a připravíme nabídku včetně dopravy. Zasíláme do celého světa.
Poptat řešeníDomluvte si online schůzku
Potřebujete poradit s dobou zálohy, zapojením nebo propojením zdroje s vašimi zařízeními? Vyberte si termín krátké online konzultace přímo v kalendáři níže.
Technické parametry
Základní vlastnosti
- Typ zařízení: inteligentní DC UPS modul pro 24 V systémy
- Model: UPSI-2406DP2
- Vstupní napětí: 24 VDC (rozsah 22,5–30 VDC)
- Výstupní napětí: normální režim VIN − 0,5 VDC max. (podle zátěže) / záložní režim 24 VDC
- Výstupní proud: 4 A nominálně
- Výkon: 96 W
- Technologie energetického úložiště: EDLC / superkondenzátory
- Montáž: na DIN lištu podle EN 60715
Zálohování a superkondenzátory
- Kapacita úložiště: 5,73 kJ / 1,59 Wh nominálně; 3,88 kJ / 1,08 Wh využitelně
- Doba zálohování: cca 30–35 s při výstupním proudu 4 A
- Doba nabíjení: cca 4 min 30 s
- Životnost úložiště: až 500 000 nabíjecích a vybíjecích cyklů
- Jmenovité napětí úložiště: 8,3 V
- Koncové nabíjecí napětí: 8,3 V
- Max. nabíjecí proud úložiště: 16 A
- Podpěťová ochrana úložiště: 4,5 V
- Nabíjecí metoda: CC / CV / CP
Výstup a výkon
- Dynamický výstupní proud: 4–6 A krátkodobě
- Krátkodobý proud SFB: 30 A po dobu 5 ms
- Dynamický výkon: 96–144 W krátkodobě
- Výkon v záložním režimu: 94 W nominálně
- Dynamický výkon v záložním režimu: 94–141 W krátkodobě
- Přepínací doba: <600 µs
- Kapacitní zátěž: max. 3000 µF (při spuštění, zátěž 0 A)
Vstupní parametry a napájení
- Max. elektrická pevnost vstupu: 35 VDC
- Pevný práh připojení při podpětí: 22,5 VDC
- Pokles napětí vstup/výstup: max. 0,5 VDC (podle zátěže)
- Vstupní proud: 4,1 A nominálně
- Max. vstupní proud: 4,8 A
- Dynamický vstupní proud: 4,1–6,1 A krátkodobě
- Vstupní proud bez zátěže: <100 mA
- Nabíjecí proud ze vstupu: 1,5 A
- Příkon: 98,5 W nominálně / 115 W max.
- Dynamický příkon: 98,5–146,5 W krátkodobě
- Příkon při nabíjení: 36 W
- Vstupní pojistka: ano, 15 A
- Doba zapnutí: <5 s
- Doporučený napájecí zdroj: 24 V / 4,8–6,1 A podle požadované zátěže a využití dynamického výkonu
Komunikace a signalizace
- Komunikační rozhraní: USB, RS232, HID UPS
- USB rozhraní: USB 2.0, konektor USB-B, protokoly VCOM / HID
- RS232 rozhraní: DSUB 9-pin, 38400 baud
- Signalizace: bezpotenciálový reléový kontakt pro Power Fail Alarm
- Konfigurace: přes software UPScom / UPS Gen2 Configuration Software
Funkce a ochrany
- Funkce: inteligentní Power Sharing, regulované výstupní napětí v záložním režimu, detekce minimální zátěže, časovač při výpadku napájení, řízené vypnutí systému, automatický restart připojeného zařízení, ukazatel stavu nabití, Plug & Play rozpoznání jako UPS operačním systémem
- Ochrany: ochrana proti přepólování vstupu, nadproudu, zkratu na výstupu a provozu bez zátěže
Normy a certifikace
- Bezpečnostní normy: IEC 61010-1 / IEC 61010-2-201 (SELV)
- Certifikace: UL ETL UL61010-1 / UL61010-2-201, CSA C22.2 61010-1-12 / 61010-2-201, CB Scheme IEC 61010-1 / IEC 61010-2-201
Provozní podmínky
- Provozní teplota: −20 až +65 °C
- Start bez zátěže: od −30 °C
- Skladovací a přepravní teplota: −30 až +65 °C
- Max. vlhkost: ≤95 % při +25 °C, bez kondenzace
- Max. nadmořská výška: ≤4000 m
- Klimatická třída: 3k3 podle EN 60721
- Stupeň znečištění: 2
- Použití: vnitřní prostředí / venkovní prostředí pouze v krytu
Mechanické provedení
- Krytí: IP20
- Třída ochrany: III
- Materiál krytu: hliník
- Třída hořlavosti: V0 podle UL 94
- Rozměry (Š x V x H): 63 x 120 x 100 mm (bez předních konektorů a držáku DIN lišty)
- Hmotnost: 0,6 kg
- Záruka: 3 roky
