Fuente de alimentación de respaldo Bicker UPS de 96 W 24 VDC / 4 A, supercapacitor
Fuente de alimentación de respaldo Bicker UPS de 96 W 24 VDC / 4 A, supercapacitor
Fuente de alimentación de respaldo UPS industrial DC inteligente 24 VDC / 4 A, 96 W, supercapacitor integrado, configuración a través del software UPScom, montaje en riel DIN Más
Código del producto: UPSI-2406DP2
Fuente de alimentación de respaldo UPS industrial DC inteligente 24 VDC / 4 A, 96 W, supercapacitor integrado, configuración a través del software UPScom, montaje en riel DIN Más
Código del producto: UPSI-2406DP2

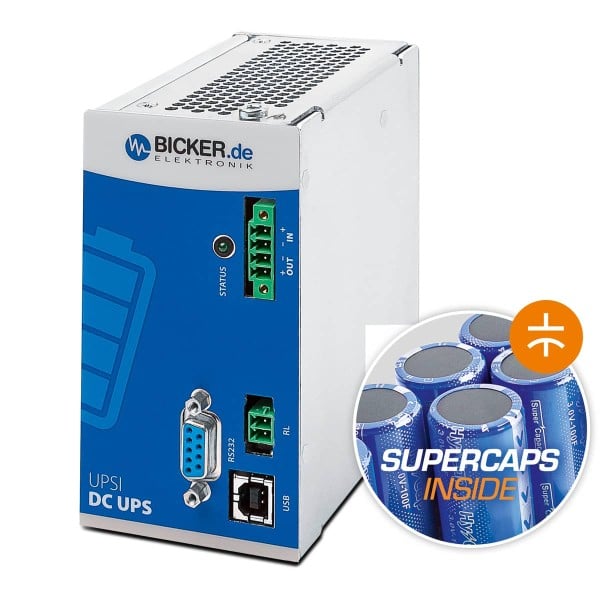

Bicker UPSI-2406DP2 · sistema de alimentación de respaldo con supercondensadores
Proteja sus equipos de 24V y sus datos frente a cortes de alimentación
El Bicker UPSI-2406DP2 mantiene sus equipos de 24V en funcionamiento durante un corte breve de electricidad. Ofrece una potencia nominal de 96 W y una corriente de 4 A. Almacena la energía en supercondensadores integrados, que se recargan rápidamente y soportan hasta 500 000 ciclos de carga y descarga. Con un consumo de 4 A, la autonomía es de aproximadamente 30–35 segundos. Esto puede proporcionar tiempo para guardar datos o apagarse de forma segura, siempre que el equipo conectado pueda completar el proceso en el tiempo disponible. La unidad compacta se monta en un carril DIN dentro del cuadro eléctrico. FOXON le ayudará a elegir el equipo adecuado y organizará el envío a cualquier parte del mundo.
¿Durante cuánto tiempo necesita mantener sus equipos en funcionamiento durante un corte?
Indíquenos qué equipos quiere respaldar y durante cuánto tiempo. Si conoce su consumo en vatios, inclúyalo; le ayudaremos a elegir el sistema de respaldo y la fuente de alimentación adecuados.
Respaldo fiable para la automatización industrial
Un sistema de alimentación ininterrumpida, o SAI, ayuda a proteger ordenadores industriales, controladores de máquinas (PLC), equipos de red e instrumentos de medición frente a cortes breves de alimentación. Conmuta a los supercondensadores en menos de 600 µs, es decir, 0,6 milisegundos. En modo de respaldo regula la salida a 23,5 VDC. Compruebe que esta tensión, el tiempo de conmutación y la autonomía disponible sean adecuados para sus equipos.
Alimenta los equipos conectados de 24V con una corriente nominal de 4 A. Durante el funcionamiento con supercondensadores mantiene la salida en 23,5 VDC.
USB tipo B permite conectar la unidad a un ordenador. Para la comunicación serie dispone de RS232 con conector D-Sub. Un contacto de relé libre de potencial también puede señalizar un corte de alimentación.
Los supercondensadores integrados soportan hasta 500 000 ciclos de carga y descarga. Son un sistema de almacenamiento de energía sin mantenimiento, adecuado para cortes breves de electricidad que se repiten con frecuencia.
Para cuadros eléctricos nuevos y mejoras de equipos existentes
Puede utilizar el UPSI-2406DP2 al construir un cuadro eléctrico nuevo o al añadir alimentación de respaldo a una máquina existente. Ayuda a proteger los equipos alimentados a 24 V frente a cortes breves y fluctuaciones de tensión.
De este modo, un controlador de máquina, un ordenador industrial o un conmutador de red PROFINET o Ethernet puede superar un corte breve sin reinicios innecesarios. Si el corte dura más, la alimentación de respaldo puede proporcionar tiempo para guardar datos o detener la máquina de forma segura, siempre dentro de la autonomía disponible. El montaje en carril DIN facilita la instalación en el cuadro eléctrico.
Supercondensadores: preparados para cortes breves y frecuentes
Los supercondensadores almacenan energía eléctrica de forma distinta a las baterías. Sus principales ventajas son la carga rápida y el elevado número de usos repetidos: soportan hasta 500 000 ciclos completos de carga y descarga. La abreviatura técnica EDLC significa condensador eléctrico de doble capa. La electrónica integrada controla la carga y la descarga; el equilibrado de celdas ayuda a mantener equilibradas sus tensiones.
El UPSI-2406DP2 tiene una capacidad energética nominal de 5,73 kJ, equivalente a 1,59 Wh. La energía utilizable es de 3,88 kJ, es decir, 1,08 Wh. Resulta especialmente adecuado para cortes breves y frecuentes; para funcionar durante más tiempo sin la alimentación principal, elija un SAI con batería adecuado. La vida útil real depende de la temperatura y de las condiciones de funcionamiento.

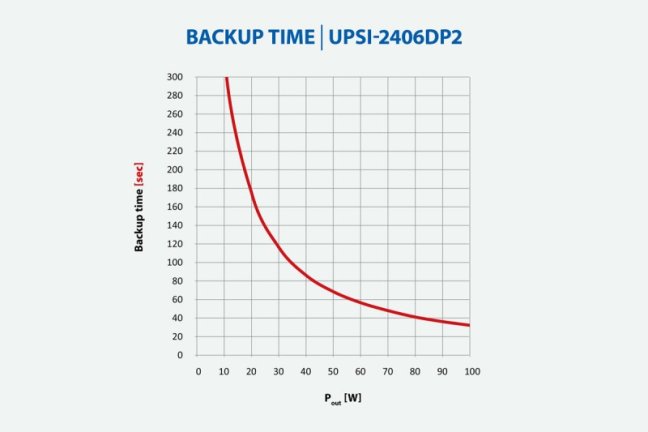

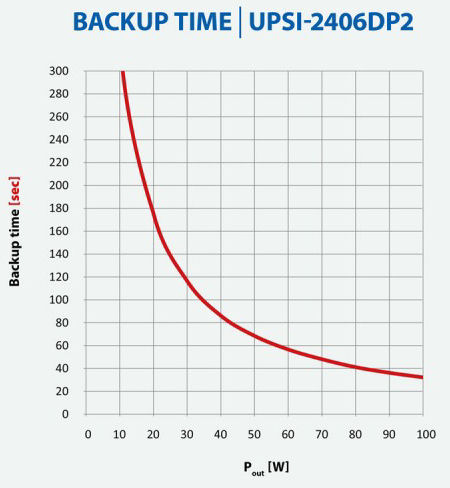

¿Cuánto tiempo seguirán funcionando sus equipos durante un corte?
El UPSI-2406DP2 proporciona aproximadamente 30–35 s de autonomía con una corriente de salida de 4 A. El gráfico muestra cómo aumenta el tiempo con un consumo menor; el eje vertical está en segundos y el horizontal en vatios. La temperatura de referencia es de +25 °C. El tiempo real depende del nivel de carga, el estado de los supercondensadores, la temperatura y la configuración del SAI. Sume el consumo de los equipos que desea respaldar y deje un margen para terminar el trabajo o apagarlos.
Consulte el nivel de carga y la configuración en el navegador
UPScom permite consultar el nivel de carga actual de los supercondensadores y configurar cómo debe responder el sistema de respaldo ante un corte. El programa se instala en un ordenador y se maneja mediante un navegador web. Hay versiones para Windows y Linux.
Al conectarlo por USB, los sistemas operativos compatibles reconocen el equipo como un SAI sin un controlador adicional. La denominación técnica es HID Power Class. UPS Gen2 Configuration Software permite modificar los ajustes y actualizar el firmware, es decir, el software de control interno, en Windows. UPScom permite la supervisión continua, las alertas por correo electrónico y la ejecución de un programa propio antes de apagar el ordenador.
- supervisión de la corriente consumida en mA y detección de una caída por debajo del umbral configurado,
- retardo de apagado, autonomía máxima y carga mínima antes del arranque,
- avisos por correo electrónico ante pérdida de conexión, corte de alimentación o apagado del sistema,
- apagado seguro y, si es necesario, ejecución de un script propio, es decir, una secuencia de instrucciones preparada, antes de apagar el ordenador.
Apagado seguro y reinicio automático del ordenador
Cuando se produce un corte de alimentación, el SAI avisa al ordenador conectado. Con la configuración adecuada, este puede guardar datos, completar las tareas previstas y apagarse de forma segura. Debe terminar dentro de la autonomía disponible: a 4 A, dispone de aproximadamente 30–35 s. Cuando vuelve la alimentación, puede utilizarse la función de reinicio automático, denominada Reboot. Compruebe también la configuración del sistema operativo y del encendido automático del ordenador industrial (IPC).
La conexión se realiza mediante USB tipo B o la interfaz serie RS232. Si desea enviar datos a un controlador de máquina u otro sistema, compruebe las comunicaciones que admite y el software necesario. La presencia de un conector serie por sí sola no garantiza la compatibilidad.

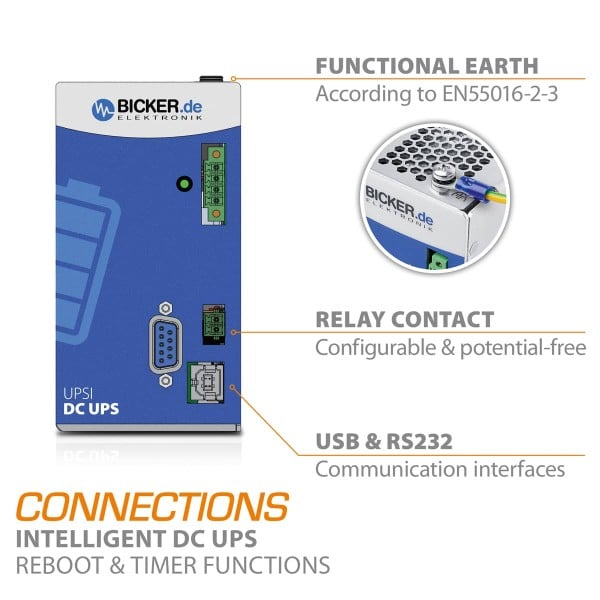

Conexiones para el ordenador, la máquina y la señalización de cortes
Funciones prácticas para el funcionamiento diario
El UPSI-2406DP2 supervisa el consumo de los equipos conectados y el nivel de carga de los supercondensadores. Según la configuración, puede superar un corte breve o proporcionar tiempo para terminar el trabajo y apagarse, siempre que la energía disponible sea suficiente.
El tiempo de carga es de aproximadamente 4 min 30 s con la corriente de carga máxima. El tiempo varía según la tensión de entrada, el consumo de los equipos conectados y el nivel de carga. Con consumos elevados, la alimentación de los equipos tiene prioridad y se reduce la carga.
El apagado puede configurarse según la carga restante, el tiempo máximo permitido de respaldo, un horario o una reducción del consumo. El SAI también admite una orden de apagado mediante una señal externa. El ordenador o controlador de máquina conectado debe completar las tareas necesarias antes de que se desconecte la alimentación.
Dynamic Powerboost permite suministrar temporalmente 4–6 A. Está disponible a partir del firmware 2.2.1. El SAI evalúa continuamente la energía suministrada durante los últimos 58 s; esto no significa que pueda entregar 6 A de forma continua ni que garantice 58 s a la corriente máxima. Utilice los 4 A nominales para el diseño y compruebe también la autonomía necesaria.
Inmunidad y funciones de protección
El UPSI-2406DP2 funciona entre −20 y +65 °C. Certificaciones: ETL UL 61010-1 / UL 61010-2-201, CSA C22.2 61010-1-12 / CSA C22.2 61010-2-201 y CB Scheme IEC 61010-1 / IEC 61010-2-201. La carcasa de aluminio tiene protección IP20 y mide 63 × 120 × 100 mm, sin los conectores frontales ni el soporte de carril DIN.
Deje espacio para la refrigeración. Para una buena refrigeración, utilice el montaje vertical sobre un carril DIN horizontal, con 20 mm de separación a la izquierda y a la derecha y 50 mm por encima y por debajo de la unidad. No tape las aberturas de ventilación. Las temperaturas muy bajas o altas pueden reducir la autonomía.
Inmunidad frente a series cortas de impulsos rápidos de interferencia eléctrica según EN 61000-4-4: 2 kV. Inmunidad frente a sobretensiones transitorias según EN 61000-4-5: ±0,5 kV entre los conductores L–N y ±1 kV entre L–PE/N–PE. En ambos casos se aplica el criterio A: funcionamiento normal dentro de los límites especificados. El equipo cumple los requisitos de emisiones conducidas y radiadas según EN 55016-2-3.
La salida dispone de protección frente a sobrecorriente y cortocircuito. La protección contra polaridad inversa en la entrada se aplica al conectar un equipo que todavía está apagado; no protege frente a la inversión de polaridad de entrada durante el funcionamiento de respaldo. En caso de fallo, la salida se desconecta y el LED indica el estado. Compruebe siempre el cableado antes de la puesta en marcha.
El SAI permite ajustar el tiempo de alimentación tras un corte y detectar un consumo bajo de los dispositivos conectados. Una vez terminado el trabajo, puede desconectar la salida y conservar la energía restante. También incorpora protección contra una tensión demasiado baja en el sistema de almacenamiento.
Datos técnicos
| Código de pedido del fabricante | UPSI-2406DP2 |
|---|---|
| Tensión de entrada | 24 VDC, rango de 22,5–30 VDC |
| Tensión de salida | En funcionamiento normal sigue la entrada con una caída máxima de 0,5 V según el consumo; 23,5 VDC regulados en modo de respaldo |
| Corriente y potencia nominales | 4 A; 96 W en funcionamiento normal, 94 W en funcionamiento de respaldo; valores sin carga simultánea |
| Aumento temporal de potencia | Dynamic Powerboost: 4–6 A; modo normal 96–144 W, modo de respaldo 94–141 W. Duración según la energía suministrada, máximo 58 s; a partir del firmware 2.2.1 |
| Impulso breve de corriente | 30 A durante 5 ms; no es una corriente disponible de forma continua |
| Capacidad de salida durante el arranque | 3 000 µF en funcionamiento normal con un consumo simultáneo de 0 A |
| Desconexión de protección por sobrecorriente | 4–6 A: máximo 58 s según las condiciones de Dynamic Powerboost; 6–10,8 A: máximo 100 ms; más de 10,8 A: máximo 5 ms |
| Corriente de entrada | 4,1 A con consumo nominal sin carga; 4,8 A con consumo nominal y carga máxima; durante Dynamic Powerboost sin carga, 4,1–6,1 A |
| Fusible interno de entrada | 15 A |
| Almacenamiento de energía | Supercondensadores EDLC; capacidad nominal de 5,73 kJ / 1,59 Wh, utilizable de 3,88 kJ / 1,08 Wh; hasta 500 000 ciclos |
| Tensión del almacenamiento | Tensión nominal y de fin de carga de 8,3 V; protección a 4,5 V. Los valores corresponden al almacenamiento interno, no a la salida del SAI. |
| Corriente y método de carga | Máx. 16 A hacia el almacenamiento de supercondensadores; CC / CV / CP: control de corriente, tensión y potencia. No es la corriente consumida de la fuente de alimentación de entrada. |
| Tiempo de carga | Aproximadamente 4 min 30 s con la corriente de carga máxima; depende del consumo, la tensión de entrada y el nivel de carga |
| Autonomía a 4 A | Aproximadamente 30–35 s; condiciones de referencia de +25 °C |
| Tiempo de conmutación | Menos de 600 µs (0,6 ms) |
| USB | USB 2.0, conector hembra tipo B, HID / VCOM; cable máx. 3 m; sin aislamiento galvánico |
| RS232 | D-Sub, 9 pines, hembra; TX/RX, 38 400 Bd, cable 1:1, máx. 10 m; sin aislamiento galvánico |
| Contacto de relé | Libre de potencial; 24 VDC / 1 A o 125 VAC / 0,5 A; NO/NC configurable por software |
| Montaje y grado de protección | Carril DIN EN 60715, carcasa de aluminio, IP20 |
| Dimensiones (ancho × alto × fondo) | 63 × 120 × 100 mm; sin conectores frontales ni soporte de carril DIN |
| Peso | 0,6 kg (solo el SAI) |
| Condiciones de funcionamiento | De −20 a +65 °C; humedad relativa máx. del 95 % a +25 °C, sin condensación; altitud hasta 4 000 m |
| Almacenamiento / transporte | De −30 a +65 °C |
| Fuente de alimentación antes del SAI | Mín. 24 V / 5 A (120 W); con Dynamic Powerboost mín. 24 V / 6,25 A (150 W); SELV, sin modo de corriente constante |
| Conexión de varios SAI | No se permite la conexión en serie ni en paralelo |
| Garantía del fabricante | 3 años, según las condiciones del fabricante |
Los datos se aplican a +25 °C, con una entrada de 24 VDC y corriente nominal, salvo indicación contraria.
Contenido del suministro
- 1× sistema de alimentación de respaldo UPSI-2406DP2 con supercondensadores integrados
- 1× conector complementario de entrada y salida VIN/VOUT
- 1× conector complementario del relé
Elija por separado la fuente de alimentación y los cables de conexión según los equipos conectados; estaremos encantados de ayudarle.

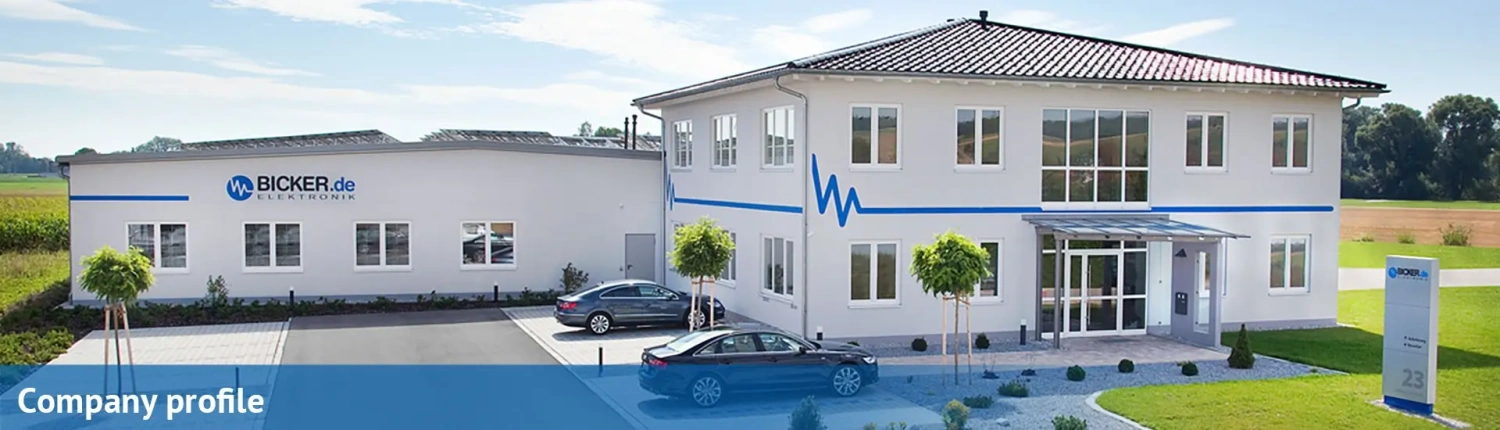

Acerca del fabricante
Bicker Elektronik
Bicker Elektronik es un fabricante alemán que desde 1994 desarrolla, fabrica y suministra fuentes de alimentación industriales, sistemas de alimentación ininterrumpida y componentes de sistemas.
Los productos Bicker se utilizan, por ejemplo, en máquinas automatizadas, robots, instrumentos de medición, equipos de recogida de datos de producción, tecnología médica y sistemas de comunicación. En el UPSI-2406DP2, el fabricante pone el énfasis en el funcionamiento a largo plazo en el cuadro eléctrico, la conexión con otros equipos y el respaldo de dispositivos importantes.
Preguntas frecuentes
¿Durante cuánto tiempo alimenta el UPSI-2406DP2 al equipo en caso de corte?
A una corriente de 4 A, la autonomía es de aproximadamente 30–35 s en condiciones de referencia de +25 °C. Con un consumo menor, la autonomía aumenta. También influyen el nivel de carga, la temperatura y la configuración. Envíenos el consumo total de los equipos y el tiempo necesario de funcionamiento durante un corte: le ayudaremos a elegir.
¿Cómo conecto el SAI a un ordenador o sistema de control?
Puede conectarlo al ordenador mediante USB tipo B; un sistema operativo compatible reconoce la unidad como un SAI (HID-UPS). Otra opción es RS232 con conector D-Sub. Para un sistema de control propio, es necesario comprobar el protocolo de comunicación y el software. El corte también puede señalizarse mediante el contacto de relé.
¿Se puede arrancar el equipo manualmente sin alimentación de entrada?
Este modelo no dispone de arranque manual desde el almacenamiento de energía sin alimentación de entrada. La puesta en marcha comienza conectando una fuente de alimentación adecuada. El respaldo automático durante un corte y el reinicio cuando vuelve la alimentación son funciones distintas.
¿Qué ocurre si el consumo es bajo o se descarga el almacenamiento de energía?
El SAI detecta cuándo el consumo de corriente cae por debajo del umbral configurado. Tras el apagado seguro de los equipos conectados, puede desconectar su alimentación y evitar el consumo innecesario de la energía restante. El almacenamiento también dispone de protección contra una tensión demasiado baja.
¿Elegir un SAI con batería o con supercondensador?
Una batería LiFePO₄ es adecuada para funcionar durante más tiempo en caso de corte. Un supercondensador almacena la energía eléctrica de otra manera: es especialmente apropiado para cortes breves que se repiten con mucha frecuencia. Al elegir, lo principal es cuánto tiempo deben trabajar los equipos sin la alimentación principal.
¿Este SAI permite apagar de forma segura cualquier ordenador?
No de forma automática. Mida el consumo y el tiempo que necesita el ordenador concreto para guardar datos y apagarse. A 4 A, el UPSI-2406DP2 proporciona aproximadamente 30–35 s de autonomía. Si necesita más tiempo, elija una versión con batería adecuada. Pruebe la configuración y todo el procedimiento en su aplicación.
¿Qué puede conmutar el contacto de relé?
El contacto libre de potencial sirve para señalizar el funcionamiento. El contacto admite 24 VDC / 1 A o 125 VAC / 0,5 A. La señalización mediante cierre o apertura del contacto (NO/NC) puede configurarse por software. Respete los límites eléctricos y los requisitos de aislamiento aplicables al realizar el cableado.
¿Envían SAI fuera de la República Checa?
Sí, enviamos productos a todo el mundo. Indíquenos la cantidad, el país y el lugar de entrega. Comprobaremos la disponibilidad y prepararemos una oferta concreta de transporte y plazo de entrega.
Por qué comprar en FOXON
¿Quiere proteger sus equipos frente a cortes de alimentación?
Indíquenos qué quiere respaldar, durante cuánto tiempo y dónde debemos entregar el equipo. Si conoce el consumo de los dispositivos y la conexión necesaria al ordenador o a la máquina, incluya esos datos. Le ayudaremos a elegir y prepararemos una oferta con el transporte incluido. Realizamos envíos a todo el mundo.
Solicitar una soluciónConcierte una reunión en línea
¿Necesita asesoramiento sobre la autonomía, el cableado o la conexión del SAI con sus equipos? Elija una fecha para una breve consulta en línea directamente en el calendario de abajo.
Parámetros técnicos
Características básicas
- Tipo de dispositivo: módulo DC UPS inteligente para sistemas de 24 V
- Modelo: UPSI-2406DP2
- Tensión de entrada: 24 VDC (rango 22,5–30 VDC)
- Tensión de salida: modo normal VIN − 0,5 VDC máx. (según la carga) / modo de respaldo 24 VDC
- Corriente de salida: 4 A nominal
- Potencia: 96 W
- Tecnología de almacenamiento de energía: EDLC / supercondensadores
- Montaje: en carril DIN según EN 60715
Respaldo y supercondensadores
- Capacidad de almacenamiento: 5,73 kJ / 1,59 Wh nominal; 3,88 kJ / 1,08 Wh utilizable
- Tiempo de respaldo: aprox. 30–35 s con una corriente de salida de 4 A
- Tiempo de carga: aprox. 4 min 30 s
- Vida útil del almacenamiento: hasta 500 000 ciclos de carga y descarga
- Tensión nominal del almacenamiento: 8,3 V
- Tensión final de carga: 8,3 V
- Corriente máx. de carga del almacenamiento: 16 A
- Protección contra subtensión del almacenamiento: 4,5 V
- Método de carga: CC / CV / CP
Salida y potencia
- Corriente dinámica de salida: 4–6 A a corto plazo
- Corriente SFB a corto plazo: 30 A durante 5 ms
- Potencia dinámica: 96–144 W a corto plazo
- Potencia en modo de respaldo: 94 W nominal
- Potencia dinámica en modo de respaldo: 94–141 W a corto plazo
- Tiempo de conmutación: <600 µs
- Carga capacitiva: máx. 3000 µF (durante el arranque, carga 0 A)
Parámetros de entrada y alimentación
- Rigidez dieléctrica máx. de entrada: 35 VDC
- Umbral fijo de conexión por subtensión: 22,5 VDC
- Caída de tensión entrada/salida: máx. 0,5 VDC (según la carga)
- Corriente de entrada: 4,1 A nominal
- Corriente máx. de entrada: 4,8 A
- Corriente dinámica de entrada: 4,1–6,1 A a corto plazo
- Corriente de entrada sin carga: <100 mA
- Corriente de carga desde la entrada: 1,5 A
- Consumo de potencia: 98,5 W nominal / 115 W máx.
- Consumo dinámico de potencia: 98,5–146,5 W a corto plazo
- Consumo de potencia durante la carga: 36 W
- Fusible de entrada: sí, 15 A
- Tiempo de encendido: <5 s
- Fuente de alimentación recomendada: 24 V / 4,8–6,1 A según la carga requerida y el uso de potencia dinámica
Comunicación y señalización
- Interfaces de comunicación: USB, RS232, HID UPS
- Interfaz USB: USB 2.0, conector USB-B, protocolos VCOM / HID
- Interfaz RS232: DSUB de 9 pines, 38400 baudios
- Señalización: contacto de relé libre de potencial para Power Fail Alarm
- Configuración: mediante software UPScom / UPS Gen2 Configuration Software
Funciones y protecciones
- Funciones: Power Sharing inteligente, tensión de salida regulada en modo de respaldo, detección de carga mínima, temporizador en caso de fallo de alimentación, apagado controlado del sistema, reinicio automático del dispositivo conectado, indicador del estado de carga, reconocimiento Plug & Play como UPS por el sistema operativo
- Protecciones: protección contra inversión de polaridad de entrada, sobrecorriente, cortocircuito en la salida y funcionamiento sin carga
Normas y certificación
- Normas de seguridad: IEC 61010-1 / IEC 61010-2-201 (SELV)
- Certificación: UL ETL UL61010-1 / UL61010-2-201, CSA C22.2 61010-1-12 / 61010-2-201, CB Scheme IEC 61010-1 / IEC 61010-2-201
Condiciones de funcionamiento
- Temperatura de funcionamiento: −20 a +65 °C
- Arranque sin carga: desde −30 °C
- Temperatura de almacenamiento y transporte: −30 a +65 °C
- Humedad máx.: ≤95 % a +25 °C, sin condensación
- Altitud máx.: ≤4000 m
- Clase climática: 3k3 según EN 60721
- Grado de contaminación: 2
- Uso: entorno interior / entorno exterior solo en una carcasa
Diseño mecánico
- Grado de protección: IP20
- Clase de protección: III
- Material de la carcasa: aluminio
- Clase de inflamabilidad: V0 según UL 94
- Dimensiones (An x Al x Pr): 63 x 120 x 100 mm (sin conectores frontales ni soporte para carril DIN)
- Peso: 0,6 kg
- Garantía: 3 años
