Cables para redes industriales PROFIBUS
Cableado para una comunicación PROFIBUS fiable

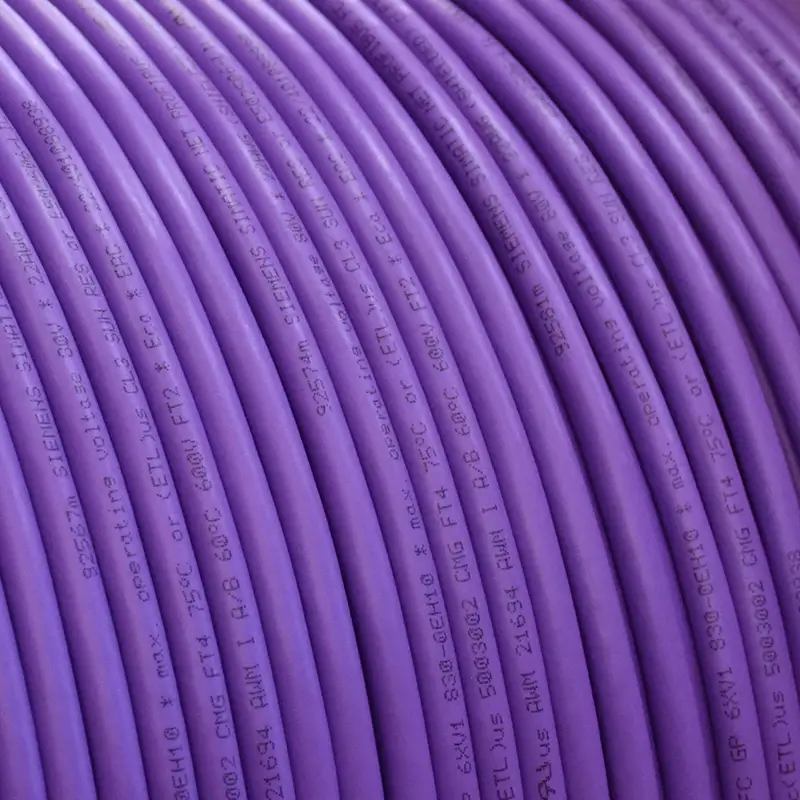

Cables PROFIBUS DP – rígidos y flexibles
Elija un cable estándar con conductor sólido para instalaciones PROFIBUS convencionales o un cable de arrastre altamente flexible para cadenas portacables y partes móviles de máquinas. Suministramos ambos tipos por metros y están probados en instalaciones, mediciones y reparaciones de redes industriales.
- Versiones estándar y de arrastre
- Cable apantallado tipo A
- Velocidades de hasta 12 Mbit/s
- Venta por metros desde 10 m
- Cables en stock en Liberec
Utilice el cable estándar SIEMENS con conductor sólido.
Utilice el cable flexible de arrastre LAPP con cubierta PUR.
¿Qué cable elegir y cómo instalar correctamente PROFIBUS?
Dos cables para la mayoría de las aplicaciones industriales habituales
Cable estándar PROFIBUS DP
SIEMENS 6XV1830-0EU10
Cable estándar apantallado de dos conductores para instalaciones PROFIBUS DP habituales dentro de máquinas, armarios eléctricos y plantas de producción sin movimiento periódico del cable.
- conductor de cobre sólido,
- impedancia característica de 150 Ω,
- diseño adecuado para una instalación rápida,
- doble apantallamiento contra interferencias electromagnéticas,
- destinado a rutas de cable fijas,
- venta por metros, mínimo 10 metros.
Cable flexible de arrastre PROFIBUS DP
LAPP UNITRONIC BUS PB FD P 2170222
Cable altamente flexible para cadenas portacables, carros móviles y partes de máquinas donde el cableado se dobla repetidamente o está expuesto a vibraciones y esfuerzos mecánicos.
- conductores flexibles de hilos finos,
- cubierta PUR libre de halógenos,
- resistencia a aceites y mayor resistencia a la llama,
- doble apantallamiento para entornos electromagnéticamente exigentes,
- adecuado para cadenas portacables y esfuerzos de torsión,
- venta por metros, mínimo 10 metros.
Para flexión, desplazamiento o torsión repetidos, utilice exclusivamente un cable diseñado para aplicaciones móviles.
Una velocidad mayor reduce significativamente la longitud máxima permitida de un segmento eléctrico PROFIBUS.
Evalúe aceites, productos químicos, temperatura, vibraciones, interferencias electromagnéticas y el método de instalación.
Longitud máxima orientativa de un segmento PROFIBUS DP
Los valores se aplican a un cable de cobre PROFIBUS tipo A correctamente instalado y sin repetidor. La fiabilidad real también depende del número de conectores, la calidad de la terminación, las derivaciones, el apantallamiento y el entorno electromagnético.
Principios para instalar correctamente un cable PROFIBUS
Errores más frecuentes al utilizar cables PROFIBUS
- utilizar un cable rígido estándar en una cadena portacables,
- doblar fuertemente el cable junto al conector o la entrada del armario,
- tenderlo en paralelo con cables de motores y variadores de frecuencia,
- pelar demasiado cable e interrumpir el apantallamiento,
- intercambiar los conductores A y B o dejar terminales flojos,
- usar un cable dañado mecánicamente que todavía comunica de forma intermitente,
- superar la longitud máxima del segmento sin utilizar un repetidor.
La longitud mínima de pedido es de 10 metros. Introduzca como cantidad el número de metros requerido. El cable se suministrará en una sola pieza según la longitud disponible en la bobina.
Para una instalación correcta necesitará conectores adecuados, terminación y una herramienta para pelar el cable con precisión sin dañar los conductores ni el apantallamiento.
Envíenos la longitud del segmento, la velocidad de transmisión, el número de estaciones, el tipo de entorno y fotografías de la ruta del cable. Recomendaremos el cable correcto, los conectores, una posible división de la red mediante repetidores y el método de medición posterior.
Cable PROFIBUS DP estándar, cable sólido
2,42 EUR incl. IVA
Cable de arrastre PROFIBUS DP, flexible, libre de halógenos
4,84 EUR incl. IVA
Herramienta de Desforre PROFIBUS FastConnect
89,54 EUR incl. IVA
