144 W 24 VDC / 6 A UPS záložní zdroj Bicker, baterie LiFePO4
Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W, integrovaná baterie LiFePO4, nastavení přes SW UPScom, provedení na DIN lištu Více
Kód: UPSI-2406DP3
Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W, integrovaná baterie LiFePO4, nastavení přes SW UPScom, provedení na DIN lištu Více
Kód: UPSI-2406DP3

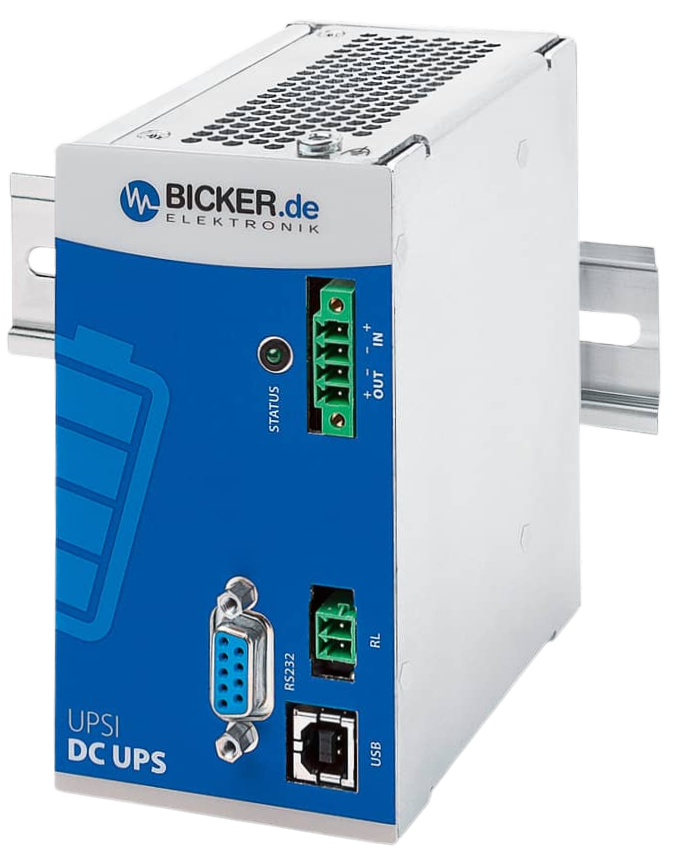

Bicker UPSI-2406DP3 · záložní zdroj s baterií LiFePO₄
Chraňte 24V zařízení i data před výpadkem napájení

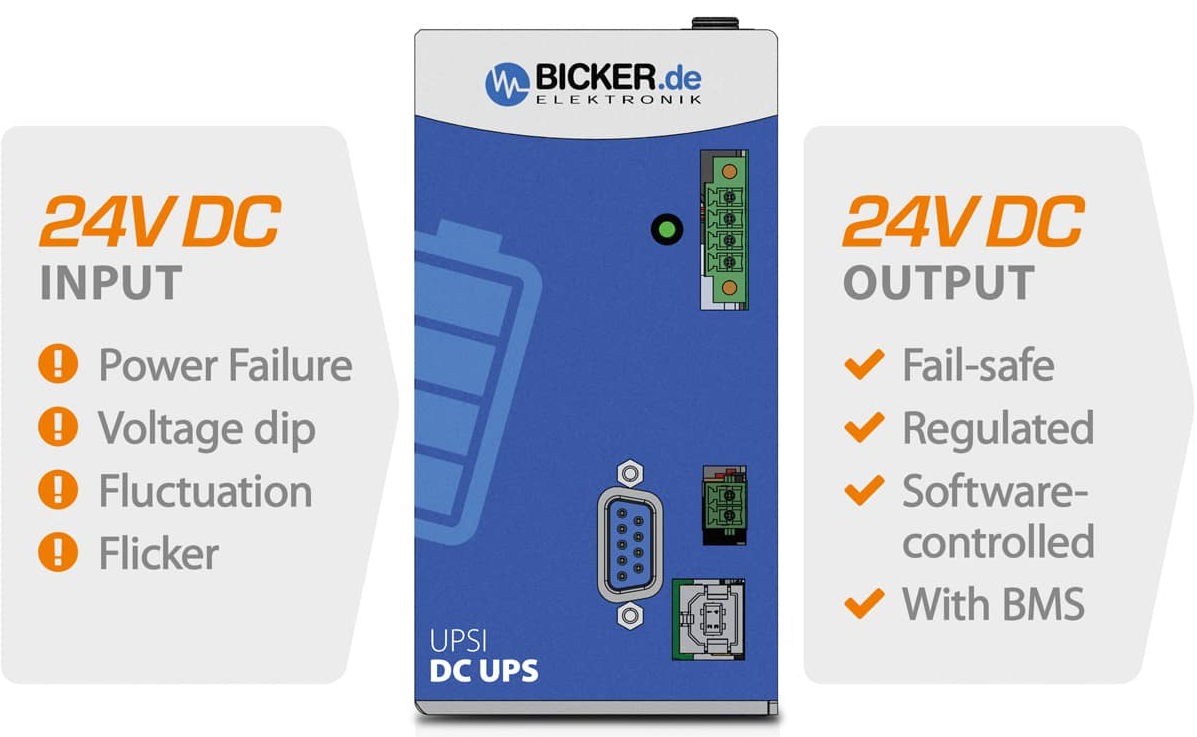

Bicker UPSI-2406DP3 pomáhá udržet vaše 24V zařízení v chodu při výpadku elektřiny a získat čas na uložení dat nebo bezpečné vypnutí. Tento záložní zdroj třídy 144 W dodává jmenovitý proud 6 A. Vestavěná baterie LiFePO₄ má kapacitu 33 Wh a při odběru 6 A poskytuje přibližně 11 minut zálohy. Kompaktní zdroj se montuje na DIN lištu a s počítačem komunikuje přes USB nebo RS232. FOXON vám pomůže s výběrem a zajistí zaslání do celého světa.
Jak dlouho potřebujete udržet svá zařízení v chodu při výpadku?
Napište nám, která zařízení chcete zálohovat a na jak dlouho. Pokud znáte jejich příkon ve wattech, připojte ho; pomůžeme vybrat vhodný záložní i napájecí zdroj.
Spolehlivá záloha pro průmyslovou automatizaci
Záložní zdroj, zkráceně UPS, pomáhá chránit průmyslové počítače, řídicí jednotky strojů (PLC), síťová zařízení a měřicí přístroje s napájením 24 V před výpadky elektřiny. Na baterii přepne za méně než 600 µs, tedy 0,6 milisekundy. Při zálohování udržuje výstup na 23,5 VDC. Při výběru ověřte napájecí rozsah připojených zařízení a to, zda jim vyhovuje přepínací doba.
Při zálohování dodává 6 A při regulovaných 23,5 VDC, tedy 141 W. Plných 6 A využijete od 0 do +40 °C; při nižších i vyšších teplotách je nutné zatížení snížit.
USB typu B slouží k propojení s počítačem. Pro sériovou komunikaci je k dispozici RS232 s konektorem D-Sub. Výpadek napájení může signalizovat také bezpotenciálový reléový kontakt.
Baterie LiFePO₄ s kapacitou 33 Wh zvládne až 6 000 cyklů nabití a vybití. Dlouhá životnost pomáhá omezit četnost výměn baterie a související servisní náklady.
Pro nové rozvaděče i úpravy stávajících zařízení
UPSI-2406DP3 využijete při stavbě nového rozvaděče i při doplnění zálohy do stávajícího zařízení. Je určena pro 24V napájecí větev. Pomáhá chránit připojená zařízení před krátkými výpadky a kolísáním napětí.
Průmyslový počítač, řídicí jednotka stroje nebo komunikační zařízení s vhodným napájecím rozsahem tak mohou překlenout krátký výpadek bez zbytečného restartu. Pokud výpadek trvá déle, může záloha poskytnout čas na uložení dat nebo dokončení potřebných úkonů. Montáž na DIN lištu usnadňuje zabudování do rozvaděče.
LiFePO₄: energie pro delší provoz při výpadku
Vestavěná lithium-železo-fosfátová baterie, zkráceně LiFePO₄, má kapacitu 2,5 Ah / 33 Wh. Nabízí stabilní chemické složení a až 6 000 cyklů nabití a vybití. O nabíjení a ochranu článků se stará elektronický systém správy baterie (BMS). Pomáhá udržovat baterii v předepsaných provozních mezích.
Dlouhá životnost článků může snížit celkové náklady na provoz oproti řešení s častěji měněnými olověnými bateriemi. Skutečná životnost závisí na teplotě, zatížení a způsobu používání. Funkce Smart Battery Lock při vypnuté UPS omezuje vlastní odběr elektroniky baterie, a tím pomáhá uchovat energii při odstavení. Přirozené samovybíjení článků však zcela neodstraňuje.

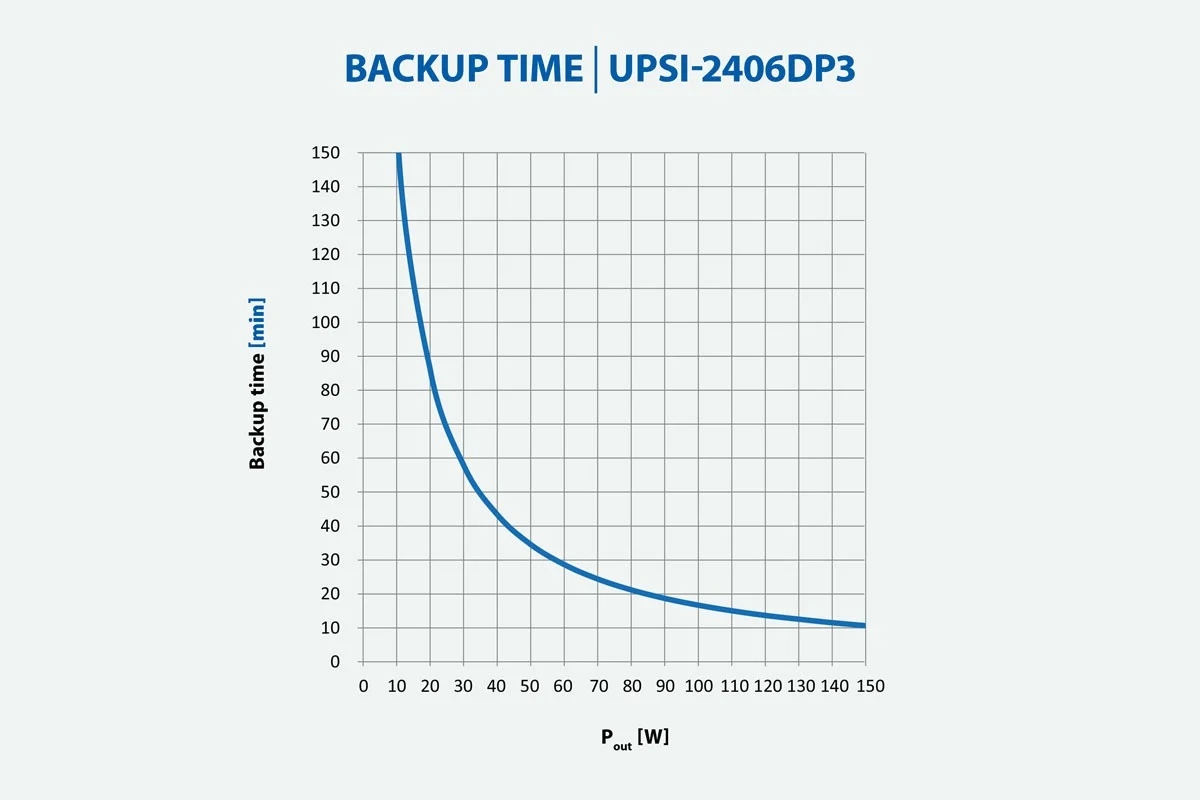

Jak dlouho vydrží zařízení při výpadku v chodu?
Při výstupním proudu 6 A poskytuje UPSI-2406DP3 přibližně 11 minut zálohy. S menším odběrem se doba prodlužuje. Graf ukazuje čas v minutách podle výstupního výkonu ve wattech při +25 °C. Skutečný čas ovlivňuje nabití a stav baterie, teplota i nastavení UPS. Sečtěte příkon všech zálohovaných zařízení a ponechte rezervu pro dokončení práce a vypnutí.
Stav nabití i nastavení uvidíte v prohlížeči
V bezplatném programu UPScom uvidíte aktuální stav nabití baterie a nastavíte, jak se má záložní zdroj zachovat při výpadku. Program se instaluje do počítače a ovládá se přes webový prohlížeč. K dispozici jsou verze pro Windows a Linux.
Po připojení přes USB rozpoznají podporované operační systémy zařízení jako záložní zdroj bez dalšího ovladače. Technické označení je HID Power Class. UPS Gen2 Configuration Software umožňuje ve Windows upravovat nastavení a aktualizovat firmware, tedy řídicí software zdroje. UPScom využijete pro průběžné sledování, e-mailová upozornění a spuštění vlastního programu před vypnutím počítače.
- sledování odebíraného proudu v mA a rozpoznání poklesu odběru pod nastavenou mez,
- prodleva vypnutí, maximální doba zálohování a minimální nabití před startem,
- e-mailová upozornění při ztrátě spojení, výpadku napájení nebo ukončení systému,
- bezpečné vypnutí a případné spuštění vlastního skriptu, tedy připravené posloupnosti příkazů, před vypnutím počítače.
Bezpečné vypnutí a automatický restart počítače
Při výpadku napájení UPS upozorní připojený počítač. Při správném nastavení může počítač uložit data, dokončit připravené úkony a bezpečně se vypnout. Při odběru 6 A je k dispozici přibližně 11 minut zálohy. Po návratu napájení lze využít automatické opětovné spuštění, označované Reboot. Ověřte také nastavení operačního systému a automatického zapnutí průmyslového počítače (IPC).
Pro připojení slouží USB typu B a sériové rozhraní RS232. Pokud chcete předávat data řídicí jednotce stroje nebo jinému systému, ověřte jeho podporu komunikace a potřebný software. Samotná přítomnost sériového konektoru nezaručuje kompatibilitu.

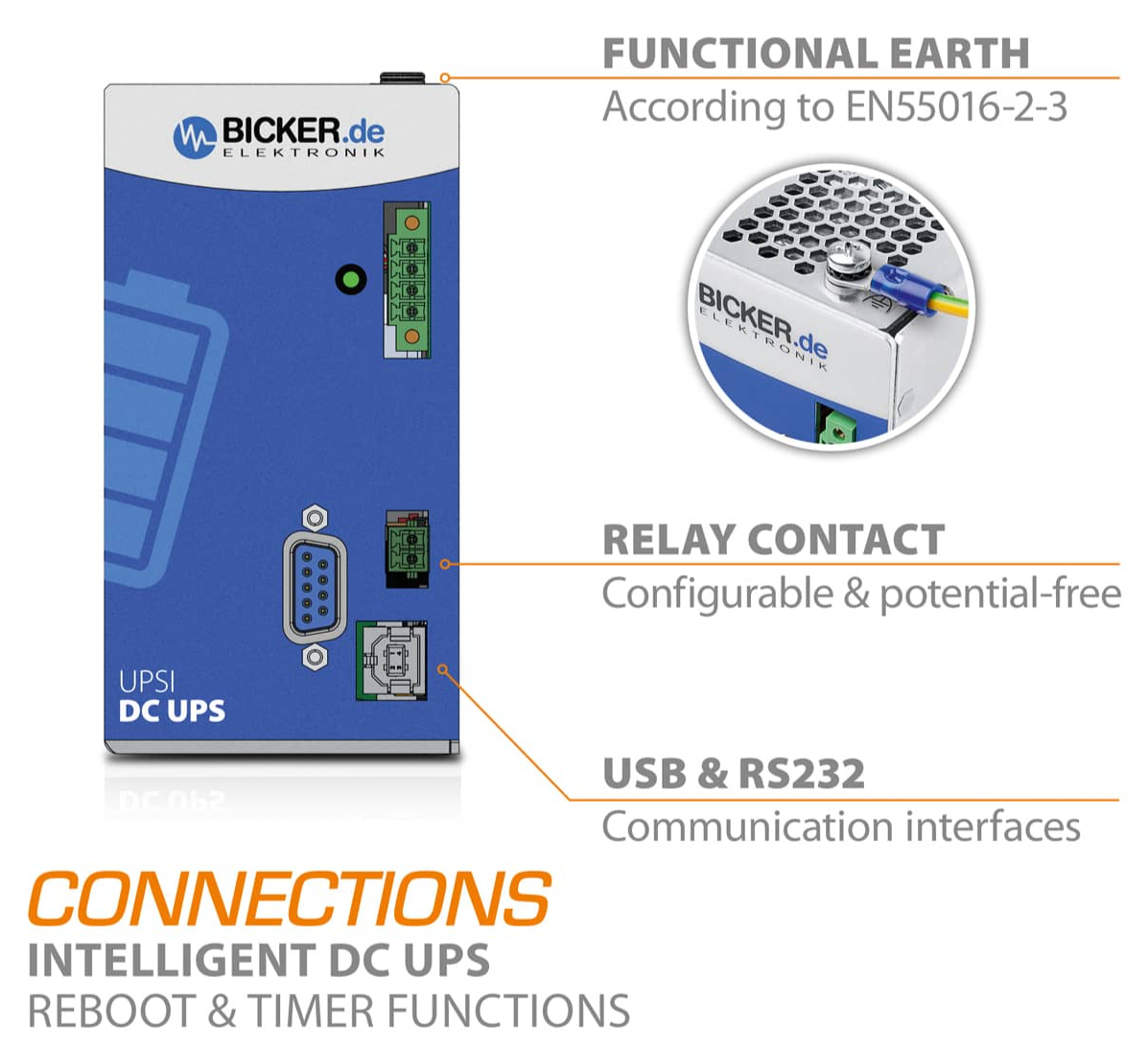

Připojení k počítači, stroji a signalizaci výpadku
Praktické funkce, které pomáhají v reálném provozu
UPSI-2406DP3 sleduje odběr připojených zařízení i stav nabití baterie. Umožňuje přizpůsobit dobu zálohování, podmínky vypnutí a opětovného spuštění tomu, co skutečně potřebuje váš stroj nebo počítač.
Nabití trvá přibližně 60 minut při maximálním nabíjecím proudu. Při současném napájení větší zátěže se nabíjení omezuje a doba prodlužuje. Pod 0 °C se baterie nabíjí pomaleji. Po úplném vybití zajistěte dobití co nejdříve.
Vypnutí lze nastavit podle zbývajícího nabití, nejdelší povolené doby zálohy, časového plánu nebo poklesu odběru. UPS podporuje také povel k vypnutí přes externí signál. Připojený počítač či řídicí jednotka stroje musí stihnout potřebné úkony před odpojením napájení.
Funkce Dynamic Powerboost umožňuje krátkodobě odebírat 6–8 A a je dostupná od firmwaru 2.2.1. Délka zvýšeného odběru závisí na energii odebrané za posledních 58 sekund. Nejde o možnost trvale odebírat 8 A ani o zaručených 58 sekund při maximálním proudu. Pro trvalé zatížení vycházejte z jmenovitých 6 A a zohledněte okolní teplotu.
Odolnost a ochranné funkce
UPSI-2406DP3 pracuje při −20 až +50 °C. Plných 6 A lze využít od 0 do +40 °C; v chladu přípustný proud klesá až na přibližně 1,5 A při −20 °C a při +50 °C je omezen na 5 A. V chladu se také prodlužuje nabíjení. Hliníková skříň s krytím IP20 má rozměry 63 × 120 × 100 mm bez čelních konektorů a držáku DIN lišty. V rozvaděči zajistěte ochranu před vodou, nečistotami a dotykem. Nejde o bezpečnostní řídicí prvek.
Dopřejte zdroji prostor pro chlazení. Pro dobré chlazení zvolte svislou montáž na vodorovnou DIN lištu, odstup 20 mm vlevo a vpravo a 50 mm nad a pod zdrojem. Nezakrývejte větrací otvory. Velmi nízká nebo vysoká teplota může zkrátit dobu zálohy.
UPS odolává krátkým sériím rychlých rušivých impulzů 2 kV podle EN 61000-4-4 a přepěťovým rázům ±0,5 kV mezi L–N a ±1 kV mezi L–PE/N–PE podle EN 61000-4-5. V obou případech platí kritérium A: provoz v předepsaných mezích. Pro splnění požadavků na vyzařované a vedené rušení podle EN 55016-2-3 připojte funkční uzemnění FE.
Výstup má ochranu proti nadproudu a zkratu. Ochrana proti přepólování vstupu platí při připojování dosud vypnutého zařízení; při přepólování vstupu za záložního provozu nechrání. Po nadproudu nebo zkratu se UPS v běžném režimu pokouší obnovit výstup, při provozu z baterie automatický pokus neprovádí. Zapojení proto vždy ověřte před uvedením do provozu. Přímý zkrat na svorkách může zařízení poškodit.
UPS rozpozná pokles odběru pod nastavenou mez a po dokončení práce může odpojit výstup. Ochrana baterie hlídá příliš nízké napětí. Vypnutí připojeného systému naplánujte včas; nespoléhejte na úplné vybití baterie jako na běžný způsob ukončení provozu.

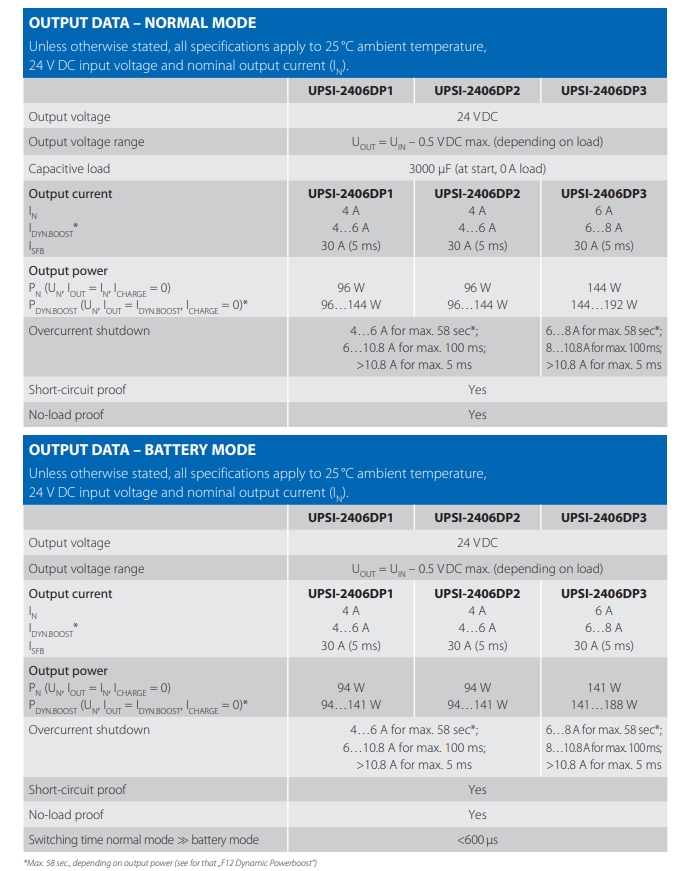

Technické parametry
| Objednací kód výrobce | UPSI-2406DP3 |
|---|---|
| Vstupní napětí | 24 VDC; pracovní rozsah 22,5–30 VDC |
| Prahové napětí při podpětí | 22,5 VDC; mezní napěťová odolnost vstupu 35 VDC není pracovní napětí |
| Výstupní napětí | Běžný režim: vstup minus úbytek max. 0,5 V podle zatížení; záložní režim: regulovaných 23,5 VDC |
| Jmenovitý proud a výkon | 6 A; výkonová třída 144 W při 24 V, skutečný výkon v běžném režimu ovlivňuje úbytek napětí; při zálohování 141 W (23,5 V × 6 A) |
| Krátkodobě zvýšený proud a výkon | Dynamic Powerboost: 6–8 A; běžný režim 144–192 W před zohledněním úbytku napětí, bez současného nabíjení; záložní režim 141–188 W. Od firmwaru 2.2.1, podle odebrané energie, nejvýše 58 s |
| Krátký proudový impulz | 30 A po dobu 5 ms |
| Ochranné vypnutí při nadproudu | 6–8 A: nejvýše 58 s podle podmínek Dynamic Powerboost; 8–10,8 A: nejvýše 100 ms; nad 10,8 A: nejvýše 5 ms |
| Provoz bez zátěže / zkrat | Provoz bez zátěže podporován; ochrana proti zkratu na výstupu, odpojení za méně než 5 ms |
| Kapacitní zátěž při spuštění | Max. 3 000 µF v běžném režimu při odběru 0 A |
| Vstupní proud | 6,1 A při jmenovité zátěži bez nabíjení; max. 6,2 A při jmenovité zátěži s nabíjením; krátkodobě 6,1–8,1 A při zvýšené zátěži bez nabíjení |
| Odběr naprázdno / nabíjení | Méně než 100 mA bez zátěže a nabíjení; při samotném nabíjení bez výstupní zátěže 1,8 A ze vstupu |
| Vstupní příkon | 146,5 W jmenovitě; max. 150 W; krátkodobě 146,5–194,5 W; samotné nabíjení bez výstupní zátěže 43 W |
| Vnitřní vstupní pojistka | 15 A |
| Vestavěná baterie | LiFePO₄, 2,5 Ah / 33 Wh; až 6 000 cyklů nabití a vybití podle provozních podmínek |
| Napětí baterie | Jmenovitě 13,2 V; konečné nabíjecí napětí 13,8 V; ochrana při poklesu napětí prvního článku na 2,5 V |
| Nabíjecí proud a metoda | Do baterie 4,5–5 A, nejvýše 2 C; CC / CV / CP – řízení proudu, napětí a výkonu |
| Doba nabíjení | Přibližně 60 min při maximálním nabíjecím proudu; závisí na zatížení, vstupním napětí a teplotě |
| Doba zálohy při 6 A | Přibližně 11 min při +25 °C |
| Přepnutí na baterii | Méně než 600 µs (0,6 ms) |
| Zapnutí / start z baterie | Zapnutí po připojení vstupního napájení za méně než 5 s; ruční start z baterie není podporován |
| USB | USB 2.0, zásuvka typu B, HID / VCOM; kabel max. 3 m; bez galvanického oddělení |
| RS232 | D-Sub, 9 pinů, zásuvka; TX/RX, 38 400 Bd, kabel 1:1, max. 10 m; bez galvanického oddělení |
| Reléový kontakt | Bezpotenciálový; 24 VDC / 1 A nebo 125 VAC / 0,5 A; NO/NC nastavitelné softwarem; spínací doba max. 1 500 ms |
| Připojení vstupu a výstupu | Šroubovací zásuvný konektor; průřez vodičů 0,129–1,31 mm²; odizolování 6–7 mm; utahovací moment 0,3–0,4 Nm |
| Montáž a krytí | DIN lišta EN 60715; hliníková skříň; IP20; třída ochrany III |

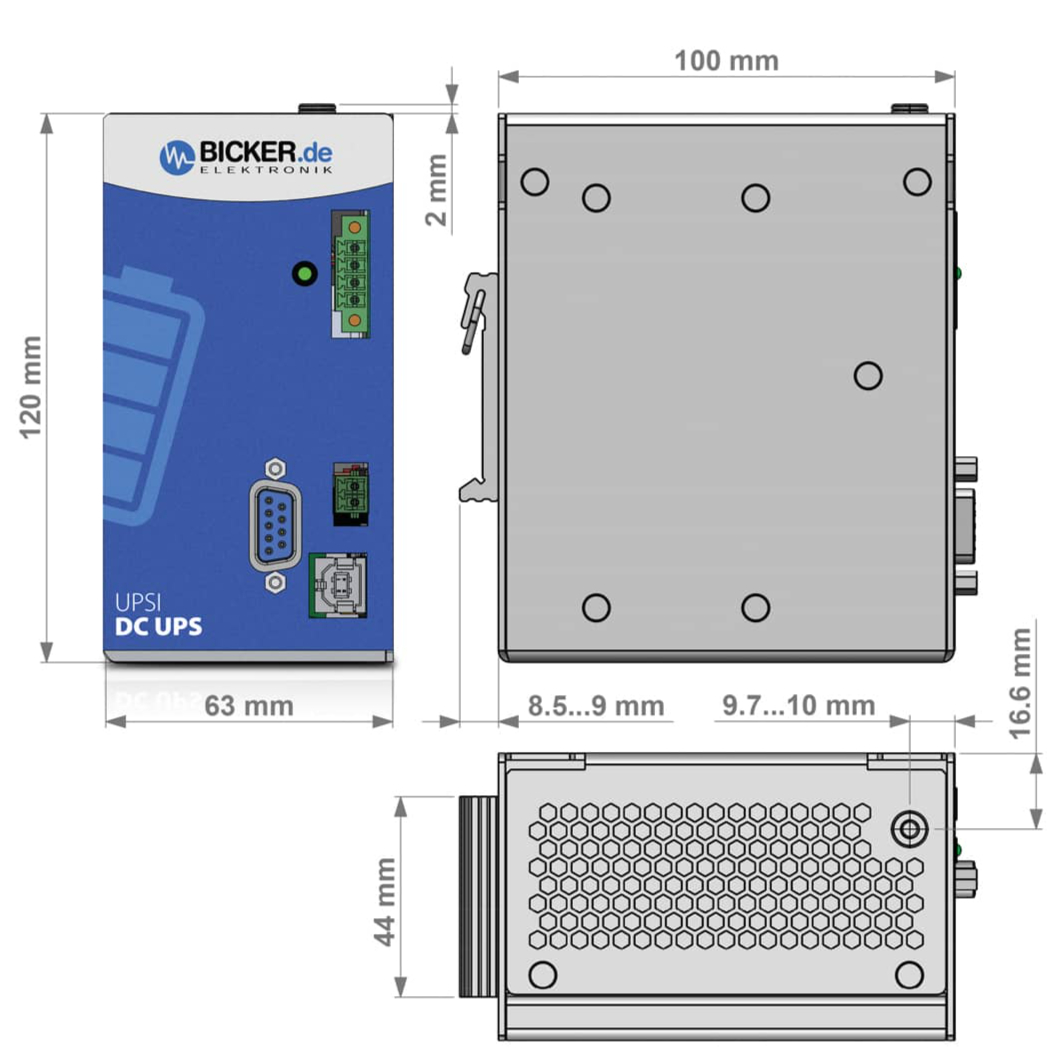

| Rozměry (Š × V × H) | 63 × 120 × 100 mm bez čelních konektorů a držáku DIN lišty |
| Hmotnost | 0,8 kg, samotná UPS |
| Provozní teplota a zatížení | −20 až +50 °C; plných 6 A od 0 do +40 °C; při −20 °C přibližně 1,5 A, při +50 °C 5 A; v chladu pomalejší nabíjení |
| Skladování a přeprava | −30 až +55 °C; doporučené nabití baterie 80 % |
| Vlhkost a nadmořská výška | Max. 95 % při +25 °C bez kondenzace; do 4 000 m |
| Provozní prostředí | Klimatická třída 3k3 podle EN 60721; stupeň znečištění 2; přepěťová kategorie I; venku pouze ve vhodném ochranném krytu |
| Chlazení a odstupy | Svislá montáž na vodorovnou DIN lištu; doporučené odstupy 20 mm vlevo/vpravo a 50 mm nahoře/dole |
| Bezpečnostní normy | IEC 61010-1 a IEC 61010-2-201; ochranné malé napětí SELV |
| Elektromagnetická odolnost | EN 61000-4-2: 4 kV kontakt / 8 kV vzduch, kritérium B; EN 61000-4-4: 2 kV, kritérium A; EN 61000-4-5: ±0,5 kV L–N / ±1 kV L–PE, N–PE, kritérium A |
| Elektromagnetické emise | EN 55016-2-3; vyžaduje připojené funkční uzemnění FE |
| Napájecí zdroj před UPS | Min. 24 V / 6,25 A (150 W); s Powerboost min. 24 V / 8,25 A (přibližně 200 W); SELV nebo PELV, bez režimu konstantního proudu |
| Zapojení více UPS | Sériové ani paralelní spojování není přípustné |
| Záruka | 3 roky podle záručních podmínek |
Údaje platí při +25 °C, vstupním napětí 24 VDC a jmenovitém proudu, není-li uvedeno jinak.
Co znamená označení 144 W v praxi
UPSI-2406DP3 patří do výkonové třídy 144 W pro 24V zařízení s odběrem 6 A. Při zálohování reguluje výstup na 23,5 VDC, takže při proudu 6 A dodává 141 W. V běžném režimu výstup sleduje vstup s úbytkem až 0,5 V podle zatížení. Tyto hodnoty zohledněte při ověření napájecího rozsahu a příkonu připojených zařízení.
Krátkodobě vyšší výkon pomůže při přechodně zvýšeném odběru. Trvalou zátěž navrhněte podle jmenovitých 6 A a provozní teploty. Tato UPS nepodporuje ruční start z baterie; do provozu se uvádí připojením vstupního napájení.
Obsah dodávky
- 1× záložní zdroj UPSI-2406DP3 s vestavěnou baterií LiFePO₄
- 1× protikus konektoru vstupu a výstupu VIN/VOUT
- 1× protikus reléového konektoru
Napájecí zdroj a propojovací kabely vyberte samostatně podle připojených zařízení; rádi vám s tím pomůžeme.
O výrobci
Bicker Elektronik
Bicker Elektronik je německý výrobce, který od roku 1994 vyvíjí, vyrábí a dodává průmyslové napájecí zdroje, záložní systémy UPS a systémové komponenty.
Výrobky Bicker se používají například u automatizovaných strojů, robotů, měřicích přístrojů, zařízení pro sběr výrobních dat, zdravotnické techniky a komunikačních systémů. U UPSI-2406DP3 výrobce klade důraz na dlouhodobý provoz v rozvaděči, propojení s dalšími zařízeními a zálohování důležitých přístrojů.
Časté dotazy
Jak dlouho UPSI-2406DP3 zálohuje zařízení?
Při proudu 6 A je doba zálohy přibližně 11 minut při +25 °C. Při nižším odběru se prodlužuje. Záleží také na nabití, stáří baterie, teplotě a nastavení. Pošlete nám celkový příkon zařízení a potřebnou dobu provozu při výpadku – pomůžeme s výběrem.
Jak připojím UPS k počítači nebo řídicímu systému?
K počítači můžete použít USB typu B; v podporovaném systému se zdroj rozpozná jako UPS (HID-UPS). Další možností je RS232 s konektorem D-Sub. Pro vlastní řídicí systém je potřeba ověřit komunikační protokol a software. Výpadek lze hlásit také reléovým kontaktem.
Lze zařízení ručně spustit bez vstupního napájení?
Tento model nepodporuje ruční start z baterie bez vstupního napájení. Do provozu se uvádí připojením vhodného 24V napájecího zdroje. Automatické zálohování při výpadku a opětovné spuštění po návratu napájení jsou odlišné funkce.
Co se stane při nízkém odběru nebo vybití?
UPS může po poklesu odběru pod nastavenou mez odpojit napájení již vypnutých zařízení a šetřit zbývající energii. Baterie má ochranu před příliš nízkým napětím. Po úplném vybití ji co nejdříve dobijte; při dlouhém odstavení pravidelně kontrolujte nabití.
Vybrat záložní zdroj s baterií, nebo se superkondenzátorem?
Baterie LiFePO₄ se hodí pro delší provoz při výpadku. Superkondenzátor je jiný způsob ukládání elektrické energie: hodí se hlavně pro krátké výpadky, které se velmi často opakují. Při výběru rozhoduje především to, jak dlouho mají zařízení bez hlavního napájení pracovat.
Stačí tato UPS k bezpečnému vypnutí každého počítače?
Vždy ověřte příkon a čas potřebný pro uložení dat i ukončení všech aplikací. UPSI-2406DP3 poskytuje při 6 A přibližně 11 minut zálohy. Naplánujte vypnutí s rezervou, ověřte komunikaci a vyzkoušejte celý postup včetně automatického restartu ve své aplikaci.
Co může spínat reléový kontakt?
Bezpotenciálový kontakt slouží k provozní signalizaci. Kontakt je dimenzován na 24 VDC / 1 A nebo 125 VAC / 0,5 A. Signalizaci sepnutím či rozepnutím kontaktu (NO/NC) lze nastavit v softwaru. Při zapojení dodržte příslušné elektrické limity a požadavky na izolaci.
Zasíláte UPS i mimo Českou republiku?
Ano, produkty zasíláme do celého světa. Uveďte počet kusů, zemi a místo doručení. Ověříme dostupnost a připravíme konkrétní nabídku dopravy a termínu dodání.
Proč koupit u FOXONu
Chcete ochránit svá zařízení před výpadkem napájení?
Napište nám, co chcete zálohovat, na jak dlouho a kam máme zdroj doručit. Pokud znáte příkon zařízení a požadované připojení k počítači či stroji, připojte tyto údaje. Pomůžeme s výběrem a připravíme nabídku včetně dopravy. Zasíláme do celého světa.
Poptat řešeníDomluvte si online schůzku
Potřebujete poradit s dobou zálohy, zapojením nebo propojením zdroje s vašimi zařízeními? Vyberte si termín krátké online konzultace přímo v kalendáři níže.
Technické parametry
Základní vlastnosti
- Typ zařízení: inteligentní DC UPS modul pro 24 V systémy
- Model: UPSI-2406DP3
- Vstupní napětí: 24 VDC (rozsah 22,5–30 VDC)
- Výstupní napětí: normální režim VIN − 0,5 VDC max. (podle zátěže) / záložní režim 23,5 VDC
- Výstupní proud: 6 A nominálně
- Výkon: 144 W
- Technologie baterie: LiFePO4
- Montáž: na DIN lištu
Zálohování a baterie
- Kapacita baterie: 2,5 Ah / 33 Wh
- Doba zálohování: cca 11 min při výstupním proudu 6 A
- Doba nabíjení: cca 60 min
- Životnost baterie: až 6000 cyklů
- Systém řízení baterie (BMS): integrovaný
- Nabíjecí metoda: CC / CV / CP
Výstup a výkon
- Dynamický výstupní proud: 6–8 A krátkodobě
- Výkon v záložním režimu: 141 W nominálně
- Přepínací doba: <600 µs
- Kapacitní zátěž: max. 3000 µF (v normálním režimu při spuštění, zátěž 0 A)
Vstupní parametry a napájení
- Max. vstupní proud: 6,2 A
- Interní vstupní pojistka: ano, 15 A
Komunikace a signalizace
- Komunikační rozhraní: USB, RS232, HID UPS
- Signalizace: bezpotenciálový reléový kontakt při výpadku napájení
- Konfigurace: přes software UPScom
Funkce a ochrany
- Funkce: inteligentní detekce vstupního proudu, regulované výstupní napětí v záložním režimu, detekce minimální zátěže, časovač při výpadku napájení, řízené vypnutí systému, automatický restart připojeného zařízení, ukazatel stavu nabití baterie
- Ochrany: ochrana proti přepólování vstupu, nadproudu a zkratu na výstupu
Provozní podmínky
- Provozní teplota: −20 až +50 °C
- Skladovací a přepravní teplota: −30 až +55 °C
- Max. vlhkost: ≤95 % při +25 °C, bez kondenzace
- Max. nadmořská výška: 4000 m
Mechanické provedení
- Rozměry (Š x V x H): 63 x 120 x 100 mm (bez předních konektorů a držáku DIN lišty)
- Hmotnost: 0,8 kg
- Záruka: 3 roky
