10,4" RGB, CGA, EGA, VGA průmyslový TFT monitor
Průmyslový monitor 10,4" pro video signály RGB, EGA, CGA, VGA a SVGA, napájení 12V. Ideální náhrada starších RGB monitorů o podobné velikosti. Podpora rozlišení 640 x 200 (CGA) až 800 x 600 (SVGA). Rozměry monitoru 24,7 x 17,6 x 3cm. Více
Kód: 00464
Průmyslový monitor 10,4" pro video signály RGB, EGA, CGA, VGA a SVGA, napájení 12V. Ideální náhrada starších RGB monitorů o podobné velikosti. Podpora rozlišení 640 x 200 (CGA) až 800 x 600 (SVGA). Rozměry monitoru 24,7 x 17,6 x 3cm. Více
Kód: 00464
10.1 palcový LCD panel CGA EGA VGA a SVGA dokáže přijímat širokou škálu RGB vstupů od CGA, EGA, VGA až po rozlišení SVGA. Je to ideální náhrada starších průmyslových CRT a LCD monitorů, neboť tento panel je určen právě pro průmyslové systémy, CNC systémy a starší herní systémy.
Systém VESA plug & play umožňuje monitoru automaticky detekovat a přizpůsobit se frekvenci připojeného zdroje video signálu. Rozsah frekvence pro horizontální směr je 15 kHz až 47 kHz a pro vertikální směr je 48 Hz až 75 Hz.
Pro uživatele připojující LCD panel CGA EGA VGA a SVGA k počítači nastavuje panel vše automaticky a to přes technologie Display Data Channel (DDC) a Extended Display Identification Data (EDID).
LCD panel CGA EGA VGA a SVGA se automaticky nastaví na lepší obrazovou kvalitu připojeného zařízení. Také má funkci samoúspěšného testu, která zkontroluje, zda všechny funkce monitoru správně fungují.
Pro zajištění maximální kompatibility s vstupními signály má LCD panel více dat o časování a rozlišení, než jakýkoli jiný standardní LCD panel. Aktuální rozlišení a informace o časování připojeného zařízení jsou zobrazeny v horní liště OSD menu.
Pozicování obrázku pro horizontální a vertikální směr a důležitá funkce "crush" vám umožňuje zmenšit velikost obrazu jak horizontálně, tak vertikálně, aby se obraz vešel na obrazovku.
LCD panel má široký pozorovací úhel. Standardní funkcí je také menu OSD (On Screen Display) a funkce samoúspěšného testu. Snadno srozumitelná a přehledná grafika menu OSD usnadňuje provádění jakýchkoli potřebných změn pro zlepšení obrazu.
Vlastnosti:
- Kompaktní a odolné kovové pouzdro.
- Snadné přizpůsobení pro CNC stroje.
- Ovládací desku s funkčními tlačítky lze umístit do vhodné polohy pro snadný přístup.
- OSD menu pro kompletní správu obrazu displeje.
- Vstupní režimy: CGA/EGA/VGA na SVGA.
- Rozsah rozlišení: 640 x 200 (CGA) až 800 x 600 (SVGA).
- Automatický úsporný režim při nedetekování signálu na vstupech.
- Rychlá odezva zobrazení obrazu při detekci signálu na vstupech.
Specifikace:
- Velikost obrazovky: 10,4" TFT
- Poměr stran: 4:3
- Hmotnost: 1,0 kg
- Rozměry (cm): 24,7 (š) x 3,0 (h) x 17,6 (v)
- Vstupní režim: CGA/EGA/VGA/SVGA
- Max. rozlišení: 800 x 600

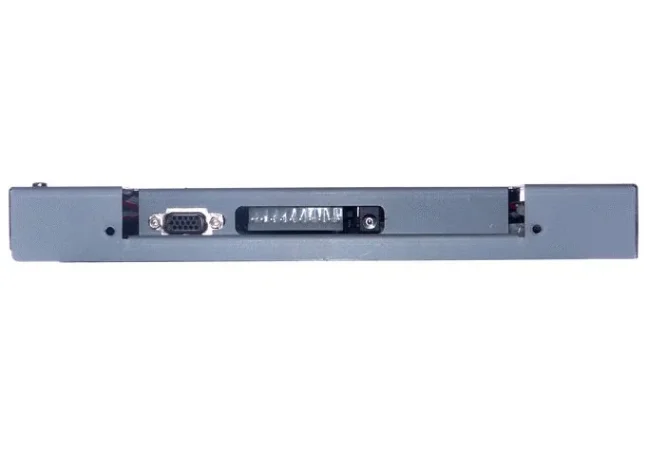

- Vstupní připojení RGB CGA/EGA: 10pinový řadový konektor.
- Vstupní připojení RGB VGA: 15pinová zásuvka D-sub.
- Kompatibilita s Windows: 98, 2000, XP a další
- Rozhraní pro PC: analogové rozhraní
- Vstupní signál: 0,7 Vpp analogový, 75 ohmů
- Synchronizace: oddělená TTL úroveň, kompozitní
- Polarita synchronizace: pozitivní (+) a negativní (-)
- Horizontální snímací frekvence: 15~48 kHz
- Vertikální snímací frekvence: 50~75 Hz
- Horizontální velikost obrazovky: 211,2 mm
- Vertikální velikost obrazovky: 158,4 mm
- Podpora barev: 262 tisíc barev

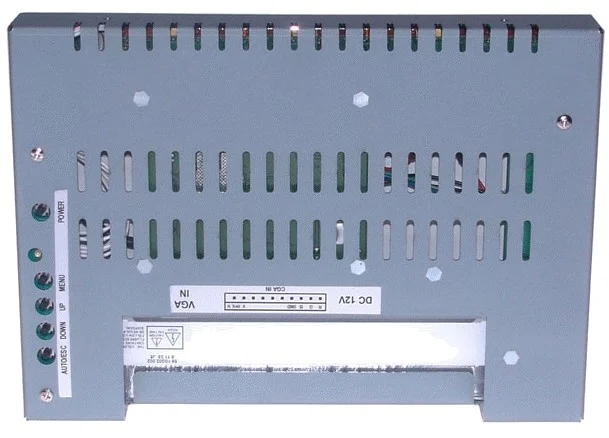

- 5 funkčních tlačítek: napájení, Menu/Auto, nahoru, dolů, Source/Esc
- Funkce OSD: kontrast, jas, ostrost, fáze, taktování, teplota barev, RGB barvy, automatické nastavení barev, zarovnání obrazu (H a V), test obrazovky, časovač OSD, jazyk a zdroj vstupu.
- Napájení 100~240 V 47/63 Hz přes adaptér 12 VDC 4 A (uveďte při objednávce)
- Spotřeba energie: max. 20 W
- Správa napájení: VESA-DPMS 20 wattů. Režim snížené spotřeby ≤3 W.
- Šířka pásma: 30 MHz Dot Clock
- Rozteč pixelů (mm): 0,264 x 0,264
- Podsvícení: CCFL x 1
- Typ panelu: TN
- Kontrastní poměr: typicky 500:1
- Jas: 230 cd/m²
- Pozorovací úhel: H = 140°, V = 120°
- Doba odezvy: typicky 35 ms (zap + vyp)
- Provozní teplota: 0 °C až 40 °C
- Vlhkost: 10~85 %
Specifikace vstupů CGA + EGA + VGA + SVGA
- CGA - 15,4 kHz x 58,8 Hz (rozlišení - 640x198 @ 58)
- CGA - 15,1 kHz x 57,6 Hz (rozlišení - 640x215 @ 57)
- CGA - 15,7 kHz x 60 Hz (rozlišení - 640x215 @ 60)
- CGA - 16,0 kHz x 61 Hz (rozlišení - 640x215 @ 61)
- CGA - 16,3 kHz x 62 Hz (rozlišení - 640x215 @ 62)
- CGA - 16,6 kHz x 63,4 Hz (rozlišení - 640x215 @ 63,4)
- CGA - 16,80 kHz x 64 Hz (rozlišení - 640x215 @ 64)
- CGA - 15,6 kHz x 50,3 Hz (rozlišení - 640x265 @ 50)
- EGA - 21,8 kHz x 58,9 Hz (rozlišení - 640x350 @ 58)
- EGA - 24,4 kHz x 59,5 Hz (rozlišení - 645x355 @ 59)
- EGA - 23,5 kHz x 52 Hz (rozlišení - 720x378 @ 52)
- EGA - 26,4 kHz x 57,4 Hz (rozlišení - 720x400 @ 57)
- VGA - 31,469 kHz x 70,087 Hz (rozlišení - 640x400 @ 70)
- VGA - 31,469 kHz x 59,940 Hz (rozlišení - 640x480 @ 60)
- VGA - 37,861 kHz x 72,809 Hz (rozlišení - 640x480 @ 72)
- VGA - 37,500 kHz x 75,000 Hz (rozlišení - 640x480 @ 75)
- SVGA - 35,156 kHz x 56,250 Hz (rozlišení - 800x600 @ 56)
- SVGA - 37,879 kHz x 60,317 Hz (rozlišení - 800x600 @ 60)
- SVGA - 48,077 kHz x 72,188 Hz (rozlišení - 800x600 @ 72)
- SVGA - 46,875 kHz x 75,000 Hz (rozlišení - 800x600 @ 75)
Napájecí zdroje:
- Model 110 V: napájecí kabel 125 V
- Model 240 V: napájecí kabel 250 V 10 A
Typ připojení videa a audia |
| Připojení z: | Připojení do: |
|---|---|
|
|
Převod video a audio signálu |
| Převádí z: | Převádí na: |
|---|---|
|
|
Co je součástí 10,4" LCD panelu CGA EGA VGA na SVGA |
- 1 x 10,4" LCD panel CGA EGA VGA na SVGA
- 1 x VGA kabel
- 1 x 10pinový RGB kabel
- 2 x montážní držáky a šrouby

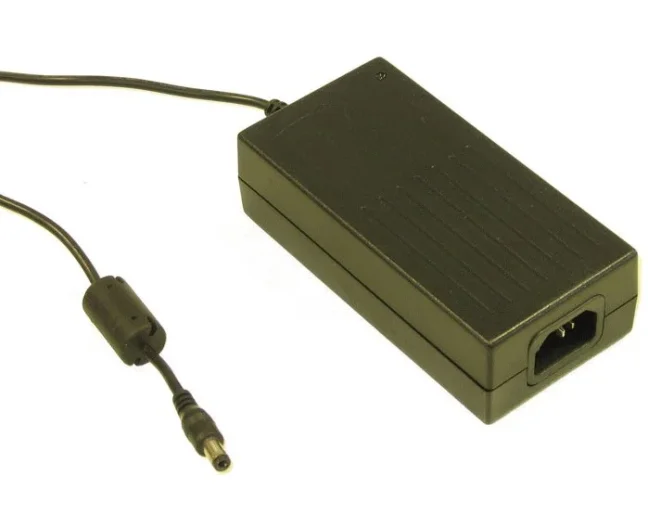

- 1 x napájecí adaptér 110 VAC - 240 VAC na 12 VDC 4A
- 1 x návod k produktu
