12,1" RGB, CGA, EGA, VGA průmyslový TFT monitor

12,1" RGB, CGA, EGA, VGA průmyslový TFT monitor

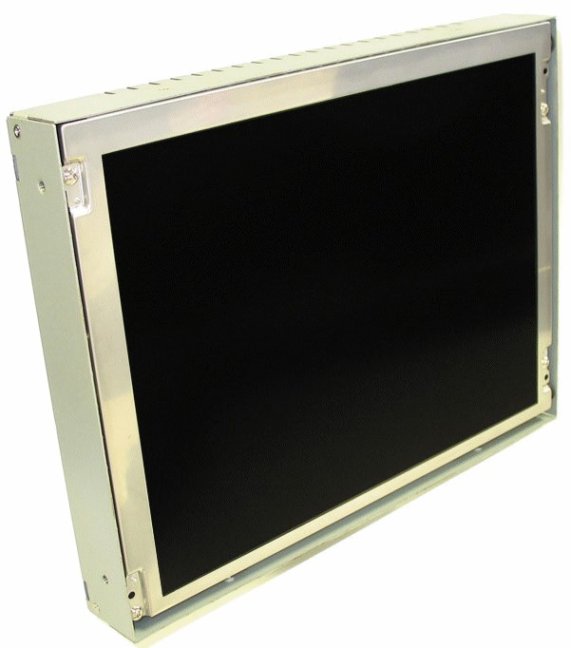

Průmyslový monitor 12,1" pro video signály RGB, EGA, CGA, VGA a SVGA, napájení 12V. Ideální náhrada starších RGB monitorů o podobné velikosti. Podpora rozlišení 640 x 200 (CGA) až 800 x 600 (SVGA). Rozměry monitoru 28 x 21 x 4,5cm. Více

Výrobce: Converters.tv Kód: 00492

16 120 Kč bez DPH (19 505,20 Kč s DPH)
Recyklační poplatek 12,60 Kč zahrnutý v ceně.
Skladem
ks
(1 ks na skladě)
Nakupte ještě za 6 000 Kč a dopravu máte ZDARMA!
0 Kč6000 Kč

Průmyslový monitor 12,1" pro video signály RGB, EGA, CGA, VGA a SVGA, napájení 12V. Ideální náhrada starších RGB monitorů o podobné velikosti. Podpora rozlišení 640 x 200 (CGA) až 800 x 600 (SVGA). Rozměry monitoru 28 x 21 x 4,5cm. Více

Výrobce: Converters.tv Kód: 00492

Monitor automaticky detekuje připojený video signál a zobrazí ho. Kvalitu a rozlišení obrazu monitoru lze nastavovat díky tlačítkům umístěným na zadní straně monitoru. Monitor je napájen 100V-240V (adaptér 12V), je vybaven režimem pro úsporu energie a součástí dodávky jsou veškeré kabely nutné pro připojení video signálu RGB nebo VGA.Systém VESA plug & play dokáže automaticky nastavit optimální parametry obrazu pro vstup video signálu z Vašeho zařízení. Mezi další nadstandardní funkce patří "self test", kdy LCD panel zkontroluje funkce všech parametrů LCD panelu. Na obrazovce je přehledné OSD menu, pomocí kterého upravujete rozlišení obrazu, nastavení kontrastu, jasu, velikosti obrazu apod.

Features:

  • Compact, durable metal casing.
  • Easy to adapt to CNC machines.

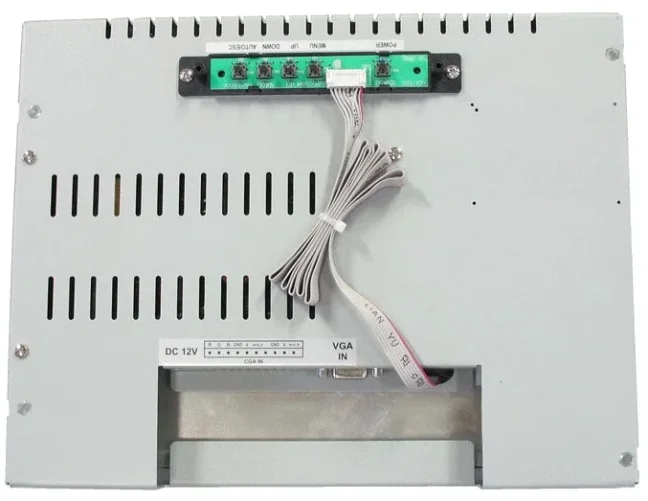

  • Function button control board can be placed in convenient position for access.
  • OSD menu for full display image management.
  • Input Modes: CGA/EGA/VGA to SVGA.
  • Resolution Range: 640 x 200 (CGA) to 800 x 600 (SVGA).
  • Auto Power Saver for when no signal is detected at inputs.
  • Fast Image display response time for when signal is detected at inputs.

Specifications:

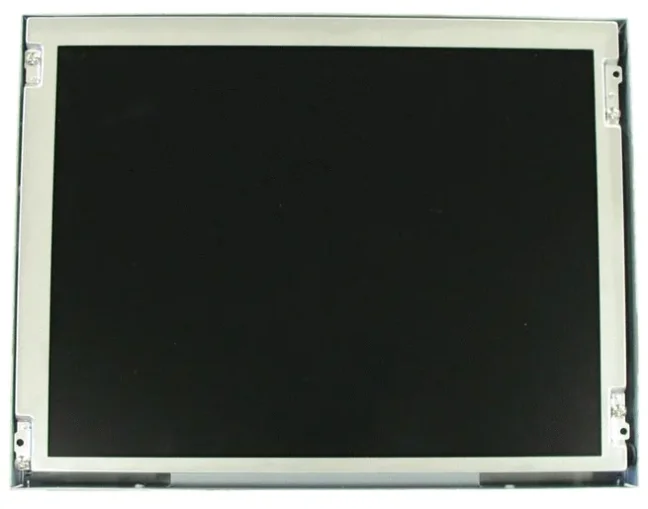

  • Screen Size: 12.1 inch TFT
  • Aspect Ratio: 4:3
  • Weight: 1.2kg
  • Dimensions (cm's): 28.0(w) x 4.5(d) x 21.0(h)
  • Input Mode: CGA/EGA/VGA/SVGA
  • Max Resolution: 800 x 600

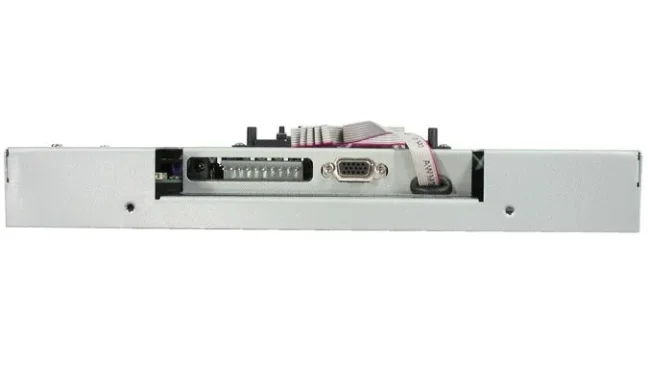

  • RGB CGA/EGA Input connections: 10 pin in-line plug.
  • RGB VGA Input connection: 15 pin D-sub socket.
  • Windows Compatibility: 98, 2000, XP
  • PC Interface: Analog Interface
  • Input Signal: 0.7Vpp Analog 75ohm
  • Sync: TTL level Separate, Composite
  • Sync Polarity: Positive (+ve) & Negative (-ve)
  • Scan Frequency Horizontal: 15~47KHZ
  • Scan Frequency Vertical 48~75Hz
  • Screen Horizontal Size: 246.0mm
  • Screen Vertical Size: 184.5mm
  • Colours: 262K Colors
  • 5 Function Keys: Power, Menu/Auto, Up, Down, Source/Esc
  • OSD Funcions: Contrast, Brightness, Sharpness, Phase, Clocking, Colour Temperature, Colour RGB, Auto Colour, Image Alignment (H and V), Screen test, OSD Timer, Language and Input source.
  • Power 100~240V 47/63Hz via 12VDC 4A adapter
  • Power Consumption: 25 Watts Max
  • Power management: Vesa-Dpms 25 watts Power down mode ≤3 Watts
  • Bandwidth: 30MHz Dot Clock
  • Pixel Pitch(mm): 0.3075 x 0.3075
  • Backlight: CCFL x 2
  • Cell Type: TN
  • Contrast Ratio: 500:1 Typ
  • Brightness: 200cd/m squared
  • Viewing Angle: H=140 degrees, V=110 degrees
  • Response Time: 35ms(on + off)
  • Operating Temperature: 0 degrees ~ 40 Degrees
  • Humidity - 10~85%

CGA + EGA + VGA + SVGA Input Specifications


  • CGA - 15.4kHz x 58.8Hz (Resolution - 640x198 @ 58)
  • CGA - 15.1kHz x 57.6Hz (Resolution - 640x215 @ 57)
  • CGA - 15.7kHz x 60Hz (Resolution - 640x215 @ 60)
  • CGA - 16.0kHz x 61Hz (Resolution - 640x215 @ 61)
  • CGA - 16.3kHz x 62Hz (Resolution - 640x215 @ 62)
  • CGA - 16.6kHz x 63.4Hz (Resolution - 640x215 @ 63.4)
  • CGA - 16.80kHz x 64Hz (Resolution - 640x215 @ 64)
  • CGA - 15.6kHz x 50.3Hz (Resolution - 640x265 @ 50)
  • CGA - 18.4kHz x 50Hz (Resolution - 640x350 @ 50)
  • EGA - 21.8kHz x 58.9Hz (Resolution - 640x350 @58)
  • EGA - 24.4kHz x 59.5Hz (Resolution - 645x355 @59)
  • EGA - 23.5kHz x 52Hz (Resolution - 720x378 @52)
  • EGA - 26.4kHz x 57.4Hz (Resolution - 720x400 @57)
  • VGA - 31.469kHz x 70.087Hz (Resolution - 640x400 @ 70)
  • VGA - 31.469kHz x 59.940Hz (Resolution - 640x480 @ 60)
  • VGA - 37.861kHz x 72.809Hz (Resolution - 640x480 @ 72)
  • VGA - 37.500kHz x 75.000Hz (Resolution - 640x480 @ 75)
  • SVGA - 35.156kHz x 56.250Hz (Resolution - 800x600 @ 56)
  • SVGA - 37.879kHz x 60.317Hz (Resolution - 800x600 @ 60)
  • SVGA - 48.077kHz x 72.188Hz (Resolution - 800x600 @ 72)
  • SVGA - 46.875kHz x 75.000Hz (Resolution - 800x600 @ 75)

Power Supplies:

  • Multi-Voltage Power Supply : Australian Power Cord 240V



Video and Audio Connection Type


Connects From : Connects To :
  • RGB Combined Sync - RGBH+V
  • RGB Separate Sync - RGBHV
  • CGA (15K)
  • VGA 15pin D-Sub (31K+)
  • RGB Combined Sync - RGBH+V
  • RGB Separate Sync - RGBHV
  • RGB Sync on Green - RGsB
  • CGA (15K)
  • VGA 15pin D-Sub (31K+)



Video and Audio Signal Conversion


Converts From : Converts To :
  • VGA (640 x 480 @ 4:3)
  • CGA (15k)
  • EGA (24K)
  • SVGA (800 x 600 @ 4:3)
  • RGB (15K Video)
  • CGA Compatible 15K Video Source
  • RGB Combined Sync - RGBH+V
  • RGB Separate Sync - RGBHV
  • CGA Combined Sync (15khz)
  • CGA Separate Sync (15khz)
  • CGA Sync on Green (15khz)
  • VGA (640 x 480 @ 4:3)
  • SVGA (800 x 600 @ 4:3)

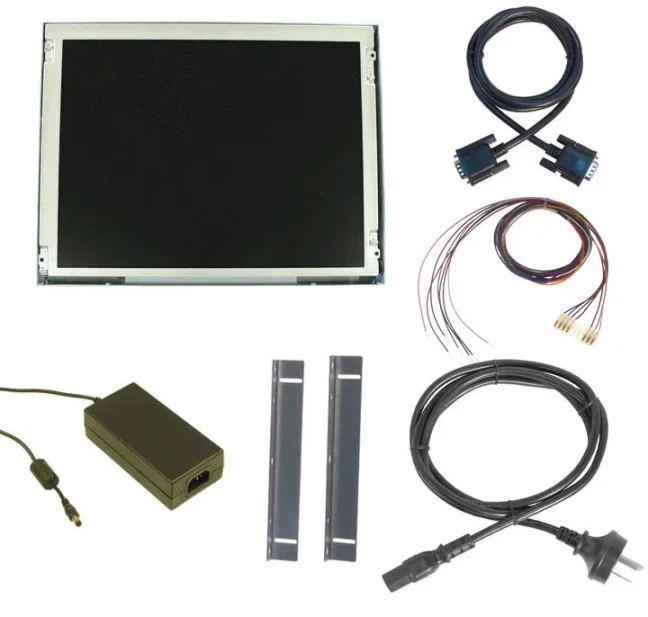

What is included with 12.1 Inch CGA EGA VGA to SVGA LCD Panel


  • 1 x 12.1 Inch CGA, EGA, VGA to XGA LCD Panel
  • 1 x VGA Cable
  • 1 x Product Manual
  • 1 x Power Adapter 110vAC - 240vAC to 12vDC 4A
  • 1 x 10 pin CGA Cable
  • 2 x Mounting Brackets and screws
  • 1 x 250V Power Cable 10A
