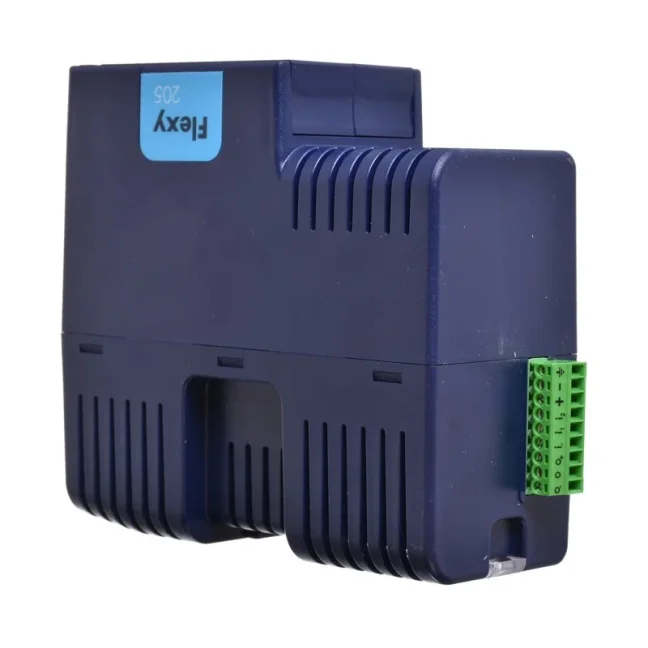

Ewon Flexy 205 router

Ewon Flexy 205 router


Vyspělá verze průmyslového routeru nejen pro vzdálenou správu, ale také pro sběr, archivaci a vizualizaci PLC dat přes cloud službu Talk2M. K internetu se připojí přes pevný WAN port, WiFi 2.4GHz nebo 4G LTE síť. Funkcionalitu možno rozšířit až o dva FLEXY moduly. Více

Výrobce: HMS Industrial Networks Kód: Flexy20500_00MA

19 916 Kč bez DPH (24 098,36 Kč s DPH)
Recyklační poplatek 1 Kč zahrnutý v ceně.
Množstevní sleva
Počet ks
Sleva
Cena bez DPH

0 - 4
0%
19 916,00

5 - 9
4%
19 119,36

10 - 19
7%
18 521,88

20 - 49
10%
17 924,40

50 a více
12%
17 526,08

Skladem
ks
(16 ks na skladě)
Nakupte ještě za 6 000 Kč a dopravu máte ZDARMA!
0 Kč6000 Kč

Vyspělá verze průmyslového routeru nejen pro vzdálenou správu, ale také pro sběr, archivaci a vizualizaci PLC dat přes cloud službu Talk2M. K internetu se připojí přes pevný WAN port, WiFi 2.4GHz nebo 4G LTE síť. Funkcionalitu možno rozšířit až o dva FLEXY moduly. Více

Výrobce: HMS Industrial Networks Kód: Flexy20500_00MA

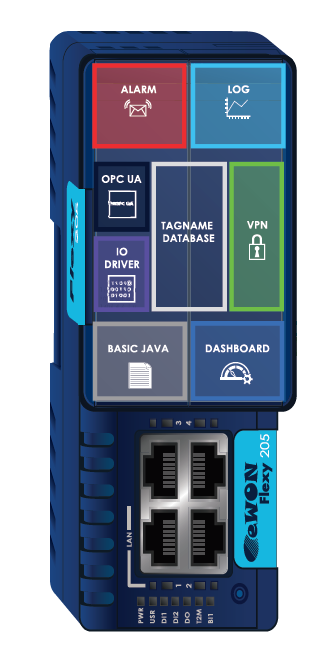

Flexy 205 - Datové službyEwon Flexy 205 patří mezi nejlepší průmyslové routery pro vzdálenou správu řídicích systémů PLC a HMI panelů, které můžete svým strojům a výrobním linkám dopřát. Samozřejmostí je možnost připojit se vzdáleně přes Internet na vaše zařízení a umožnit vám provést potřebné úpravy PLC programu, zálohy nebo diagnostiku. Kromě toho disponuje router Ewon Flexy 205 vestavěnými ovladači pro sběr dat z nejznámnějších řídicích PLC systémů (Siemens, Allen Bradley, Omron, Schneider, Mitsubishi aj) a připojí se také na zařízení pomocí protokolů OPC UA, Modbus TCP nebo SNMP. Tyto funkcionality využijete při celé řadě situací, kdy například potřebujete monitorovat hodnoty v PLC, vizualizovat je, ukládat je do paměti Ewonu, hlídat překročení nastavených limitů, dostat alarm upozornění zprávou SMS nebo odeslat na email každý den o půlnoci grafický průběh i tabulku hodnot dané veličiny za posledních 24hod.

Ewon Flexy 205 čte data z PLC

Možnosti využití routeru Ewon Flexy 205 jsou velmi pestré a pravidelným používáním ušetříte spoustu času, starostí a peněz. Nějakou vzdálenou správu svých zařízení dnes používá snad každý PLC programátor, o tom není pochyb. Dnešní svět ale vyžaduje víc. Výrobci jednoúčelových strojů a dodavatelů výrobních linek by své stroje měli mít stále pod kontrolou. Proč čekat na zákazníka, až vám zavolá, že stroj má problém. O těchto věcech můžete vědět daleko dřív, protože Ewon Flexy 205 sbírá ze stroje desítky důležitých procesních hodnot, ukládá je do své paměti a několikrát denně posílá přes Internet k vám do systému. Vy máte ve své kanceláři vytvořenou přehlednou vizualizaci vašich strojů u zákazníků a znáte jejich aktuální stav. V případě potřeby se přes stejné zařízení Ewon Flexy 205 připojíte vzdáleně do stroje a provedete potřebnou diagnostiku, úpravu programu apod. Kromě čtení dat z PLC umí Ewon Flexy 205 hodnoty i zapsat / přepsat, takže vzdáleně můžete přes mobil nahodit bit v PLC, provést restart zařízení, nastavit nové meze apod. Jednoduše a rychle provedete kroky, které pomohou linku opět rozjet.

Mezi další jedinečné vlastnosti patří skriptovací jazyk, pomocí kterého vytvoříte celou řadu operací, které Ewon Flexy 205 bude automaticky provádět za vás. Mezi nejčastější funkce patří různé matematické a logické operace nad daty, které sbírá z připojených PLC systémů nebo vlastní IO Ewon karty. Ewon spočítá různé KPI hodnoty a poskytne vám je do vašeho mobilu nebo počítače. Kromě programování můžete zautomatizovat řadu operací přes nástroj automatických úloh Planner, kterým Ewon Flexy 205 disponuje také.

Ewon Flexy 205 jako OPC UA Server i OPC UA Klient

Vítanou funkcionalitou je podpora protokolu OPC UA, a to hned dvojím způsobem. Ewon Flexy 205 můžete jako OPC UA Klienta napojit na OPC Server UA a vyčítat data např. ze Simatic S7-1500 PLC, OPC serveru Kepware apod. K tomu lze roli routeru obrátit, takže bude zároveň fungovat jako OPC UA Server a veškerá data, která do něho sbíráte přes vestavěné PLC ovladače nebo rozšiřující IO kartu, můžete zpřístupnit nadřazeným OPC UA klientům pomocí protokolu OPC UA. Vestavěné PLC ovladače a podpora OPC UA komunikace dělají z routeru Ewon Flexy 205 opravdu silný nástroj pro vaše stroje a IoT projekty.

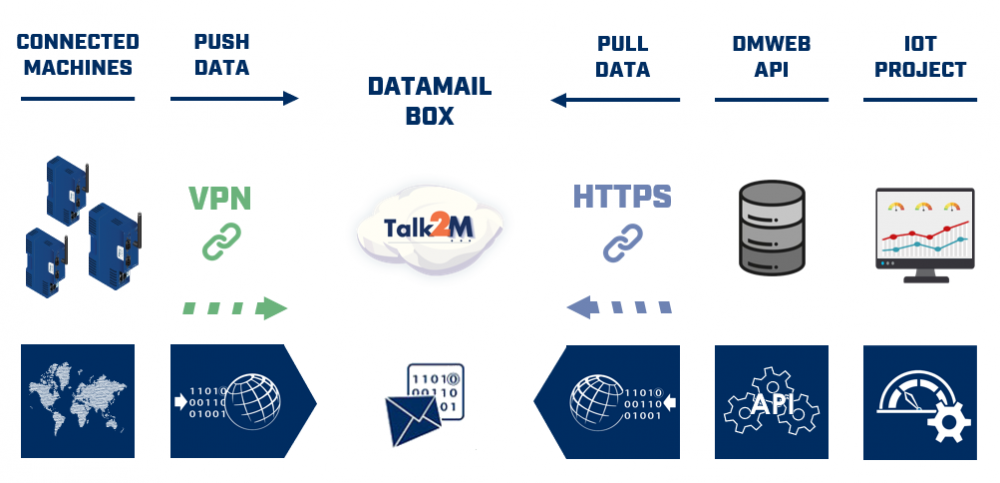

Vytvořte si svůj dispečink díky službě DataMailbox

Ewon ukládá hodnoty z PLC tagů do své interní databáze, kam se vejde až 1mil záznamů. Samotný router umí tyto hodnoty zobrazit v grafu nebo tabulce, které vám může router navíc pravidelně zasílat do emailu. Je tu ale služba DataMailbox, díky které Ewon Flexy 205 odešle data do cloudu, kde si je musíte nejpozději do 10dnů vyzvednout a stáhnout k sobě. Služba DataMailbox společnosti Talk2M je online datová paměť, do které můžete posílat data ze všech vašich Ewon Flexy routerů. Vývojáři aplikací mohou pomocí služby DataMailbox a jednoduchého volání API snadno zobrazit historická data z více routerů Ewon Flexy a připravit vám přehledný dashboard o stavu vašich strojů u zákazníků. Více o službě DMWeb API najdete ZDE.

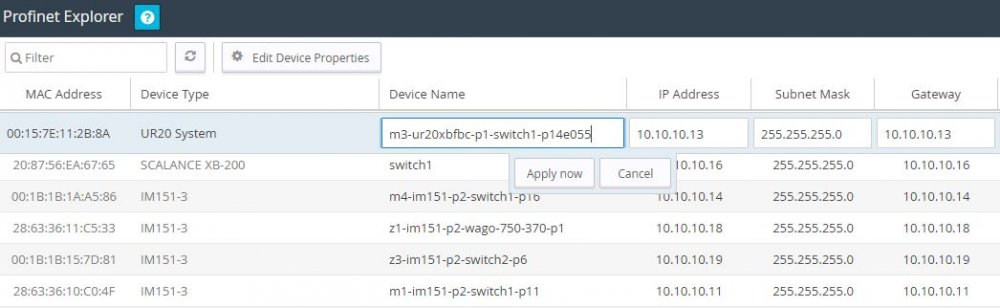

Ewon vidí do sítě PROFINET

Máte nasazený Ewon Flexy 205 v lince se sítí PROFINET?  Pak oceníte nástroj Profinet Explorer, díky kterému Ewon najde a zobrazí PROFINET IO stanice v síti. Kromě zobrazení PROFINET stanice můžete dokonce danou stanici i nastavit, tzn změnit jméno, IP adresu, masku nebo gateway. Rychle tak vyřešíte problém nesprávného jména PROFINET stanice a linku uvedete opět do chodu. Tyto úpravy navíc zvládnete i ze svého mobilu nebo tabletu.

Jak funguje router Ewon Flexy 205

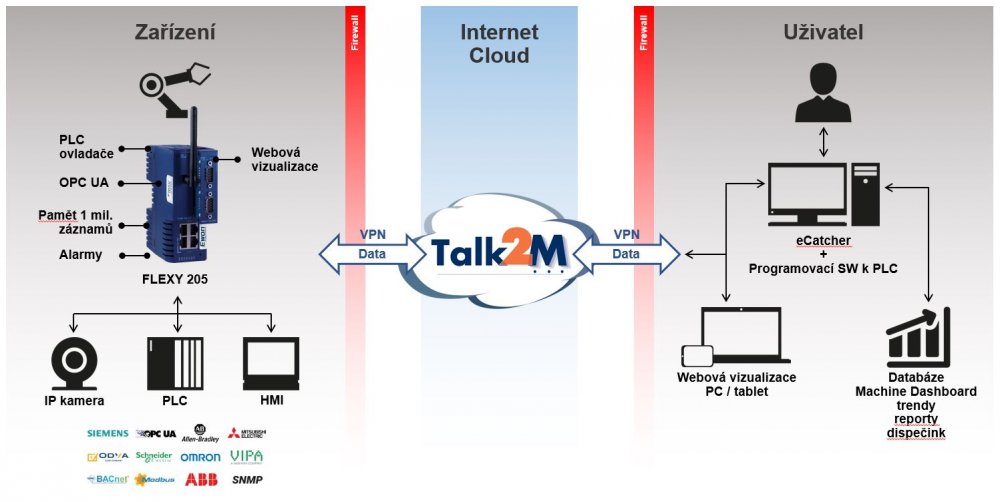

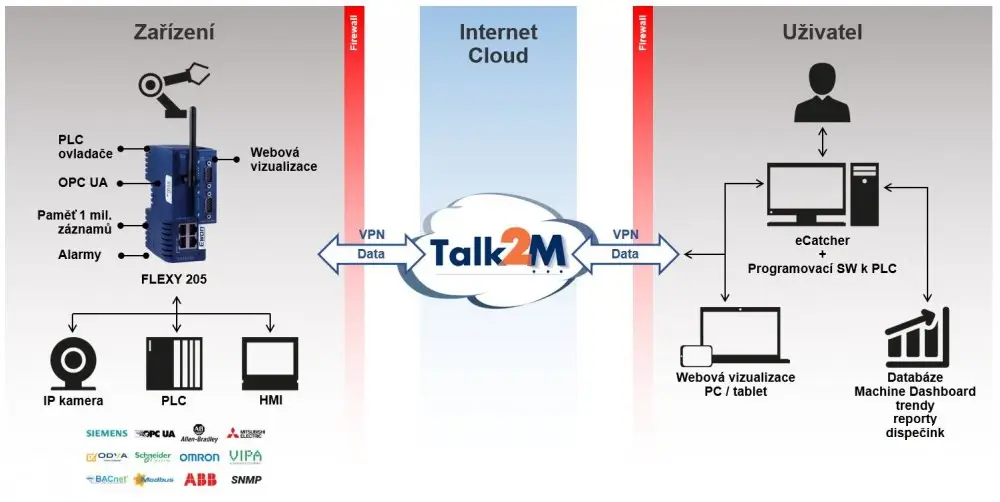

Na schématu vidíme typickou aplikaci routeru Ewon Flexy 205 v provozu. Do routeru Ewon vlevo jsme připojili několik zařízení po Ethernetu a USB (PLC, IP kamera, HMI panel). Na tyto zařízení se vzdálený uživatel dostane a může provádět ze svého počítače úpravy programů, zálohy apod. Ewon Flexy 205 disponuje vestavěnými ovladači pro nejznámější PLC a proto může z těchto zařízení číst data do routeru, případně i zapisovat.

Do Internetu a cloud služby Talk2M je router Flexy 205 připojen buď přes pevný Ethernet - WAN port a používá porty 443 (HTTPS) nebo 1194 (UDP). Může být připojen také přes WiFi síť 2,4GHz, případně LTE síť mobilního operátora. Veškerá komunikace mezi vzdálených uživatelem a Ewon routerem probíhá po zabezpečeném VPN tunelu.



Pokud chcete z místa instalace Ewonu povolovat / zakázat možnost vzdáleného připojení, tak můžete do dveří rozvaděče instalovat přepínač, který připojíte na digitální vstup routeru Ewon. Sepnutím aktivujete internetové připojení do Ewonu a díky tomu se na Ewon připojí váš dodavatel a provede potřebné úpravy. Po skončení úprav jim přístup opět zakážete. Ewon Flexy 205 má ještě druhý digitální vstup a ten lze využít například na kontrolu otevření dveří rozvaděče. V takovém případě vám Ewon odešle SMS nebo e-mail a vy budete vědět, že dveře do rozvaděče někdo otevřel. Digitální výstup slouží pro monitoring spojení VPN, tzn sepne např. andon světlo na rozvaděči, které bude signalizovat, že na PLC je někdo vzdáleně připojen.

K routeru můžeme připojovat zařízení přes Ethernet kabel, k dispozici máme 3 LAN porty. Pokud to nestačí, tak připojte k Ewonu např 8-portový switch Ethernet, případně router připojte přímo do existující sítě LAN. Pro připojení PLC SIMATIC S7-300/400 s MPI nebo PROFIBUS portem doporučujeme použít adaptér ACCON NetLink PRO Compact od společnosti Deltalogic. Tento adaptér spolehlivě převede protokol  MPI/PROFIBUS na Ethernet.

Pro sběr dat je k dispozici množství PLC ovladačů, včetně protokolu OPC UA. Modul obsahuje vestavěnou paměť na 1 mil. záznamů pro případ, že by došlo ke ztrátě spojení. Po obnovení spojení se data automaticky přenesou do cloudu.

Pokud máte jednodušší zařízení, lze vytvořit vizualizaci přímo v Ewonu Flexy 205, ta je pak dostupná na webovém rozhraní Ewonu. Pro náročnější aplikace přistoupíte k datům tak, že je stáhnete do své lokální databáze a nad ní vytvoříte vlastní vizualizace, reporty apod.

Ewon Flexy 205 a bezpečnost

Router vytváří vzdálené připojení přes cloud službu Talk2M a na svá zařízení se připojíte vzdáleně po zabezpečeném VPN připojení z kteréhokoliv počítače, mobilu a tabletu, připojeného do internetu. Ve službě Talk2M nastavíte a povolíte přístup na konkrétní IP adresy za Ewonem, případně konkrétní Ethernet porty (platí pro službu Talk2M PRO). Připojením router Ewon Flexy 205 do Ethernet sítě výrobní linky neznamená, že máte automaticky přístup na všechny IP adresy v síti. Vše je třeba nastavit v účtu Talk2M (přístup na libovolné IP Adresy, vybrané IP adresy, porty apod).

  • Aktivně chrání stroje před útoky typu: Bonet, DDOS, Virus, Worms, atd.
  • Možnost vynucení změny hesla vzdáleného uživatele při prvním přihlášení do Talk2M
  • Přes digitální výstup na Ewonu může signalizovat, že na Ewon je někdo vzdáleně připojen

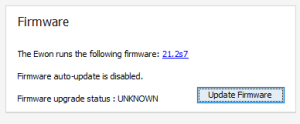

  • Pro uživatele služby Talk2M pro je zde vylepšený firmware management (možnost automatické aktualizace připojených routerů)
  • Vzdáleně připojený uživatel má přístup pouze do sítě LAN, ne do sítě WAN
  • Vzdáleně připojený uživatel má přístup do celé sítě, na konkrétní IP adresy, na konkrétní protokoly nebo konkrétní porty
  • Přihlášení do Talk2M je možno posílit přes dvoufaktorové ověření
  • Přihlášení do Talk2M je možné pouze přes specificky nastavená hesla (min.délka, velká písmena, spec.znaky)
  • Přihlášení do Talk2M lze nastavit expiraci
  • Routery Ewon lze v účtu Talk2M rozdělit do skupin a oblastí (Groups / Pools) a těm nastavit různá práva, uživatele a role
  • Vzdálený přístup na LAN zařízení za Ewonem lze povolit vybraných uživatelům
  • Vestavěný firewall o 5 stupních (Standard, High, High+porty, Enforced, Ultra)
  • Logování přístupů na Ewon router, včetně exportu do .CSV a .PDF

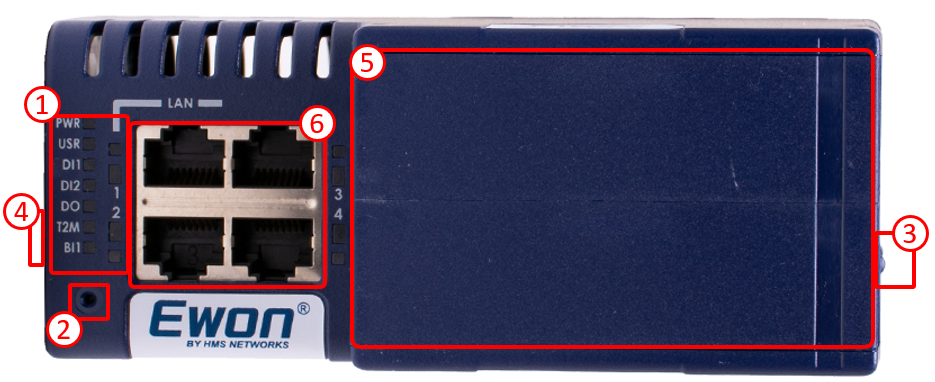

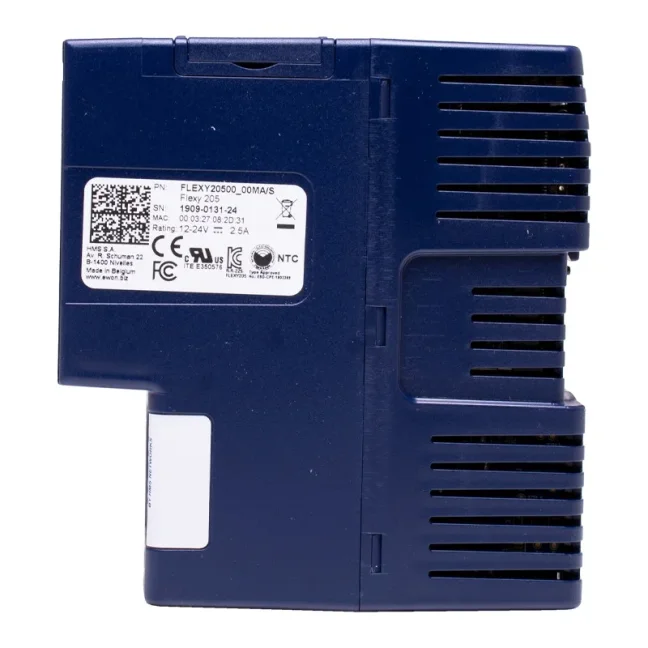

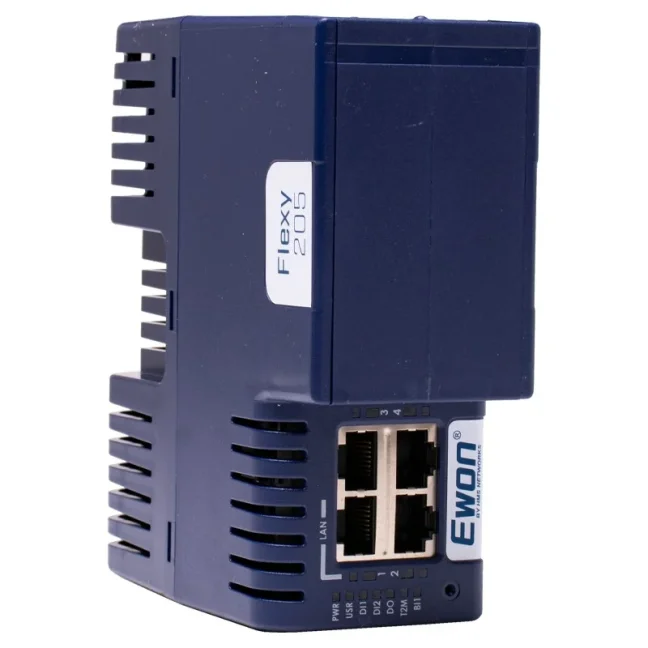

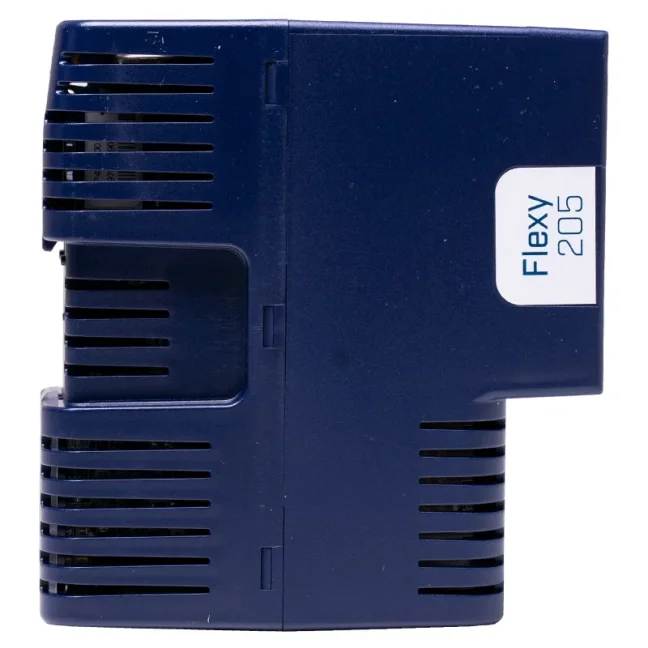

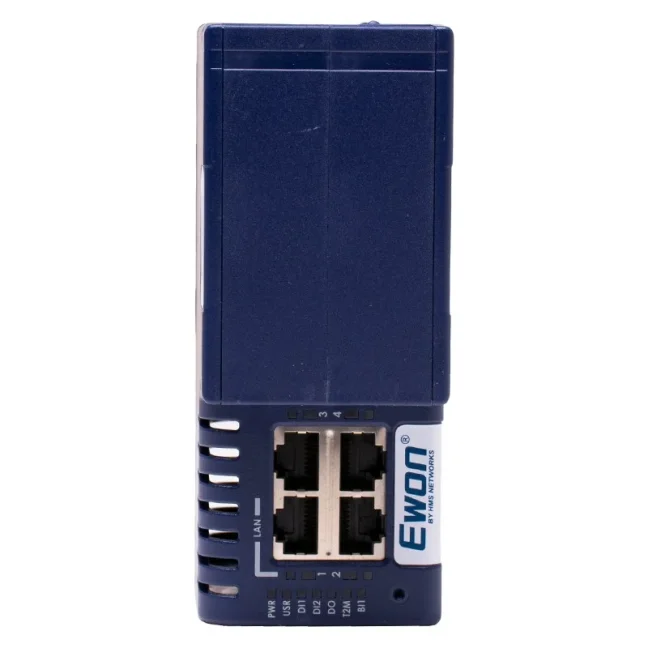

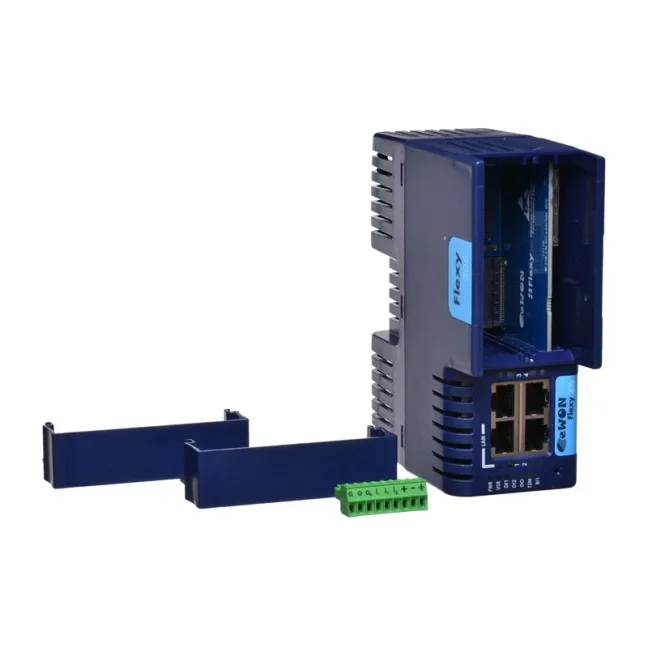

Základní modul Ewon Flexy 205

Základnou routeru Flexy 205 je plastový modul s umístěním na DIN lištu, se dvěma sloty pro rozšiřující Flexy karty a čtyřmi Ethernet porty RJ45. Těmto Ethernet portům lze libovolně přiřazovat funkcionalitu LAN nebo WAN s tím, že minimálně jeden port je vždy LAN.

  1. LED diody informují o provozním stavu routeru;
  2. RESET tlačítko slouží pro uvedení do továrního nastavení;

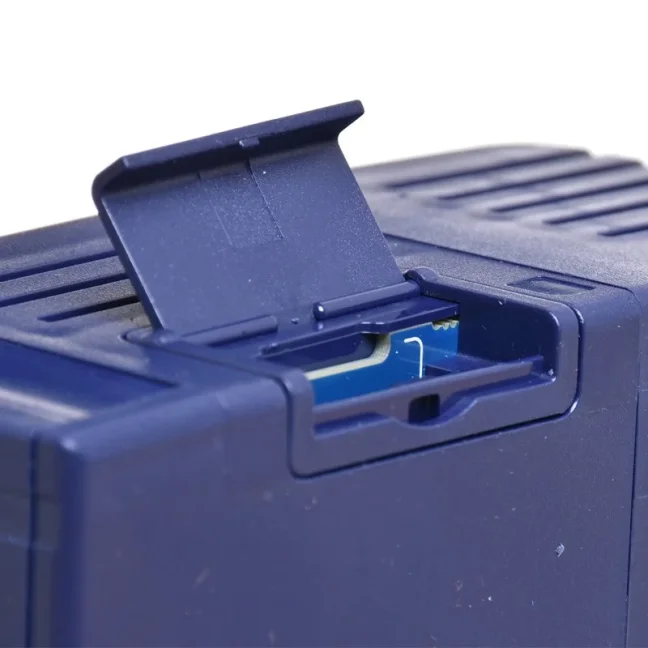

  3. slot na SD kartu;
  4. svorkovnice pro napájení a externí vstupy a výstupy;
  5. dva sloty pro rozšiřující karty Flexy;

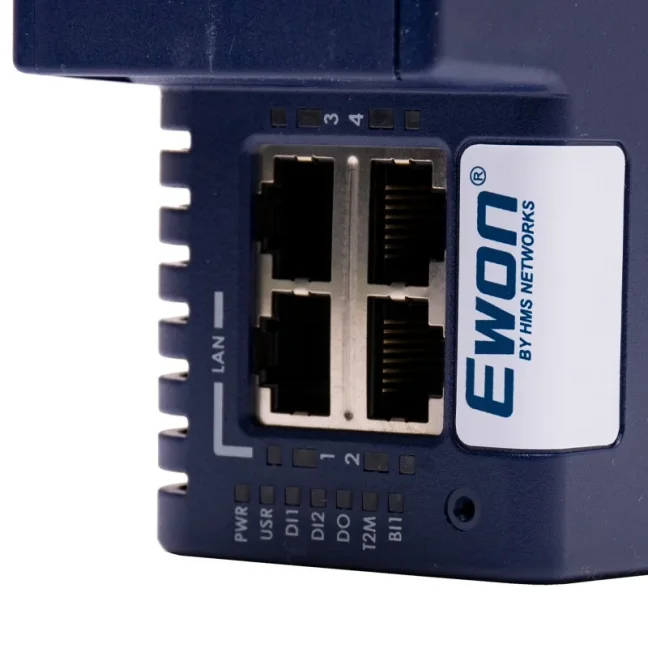

  6. 4× Ethernet porty 10/100 Mb, LAN nebo WAN (konfigurovatelné).

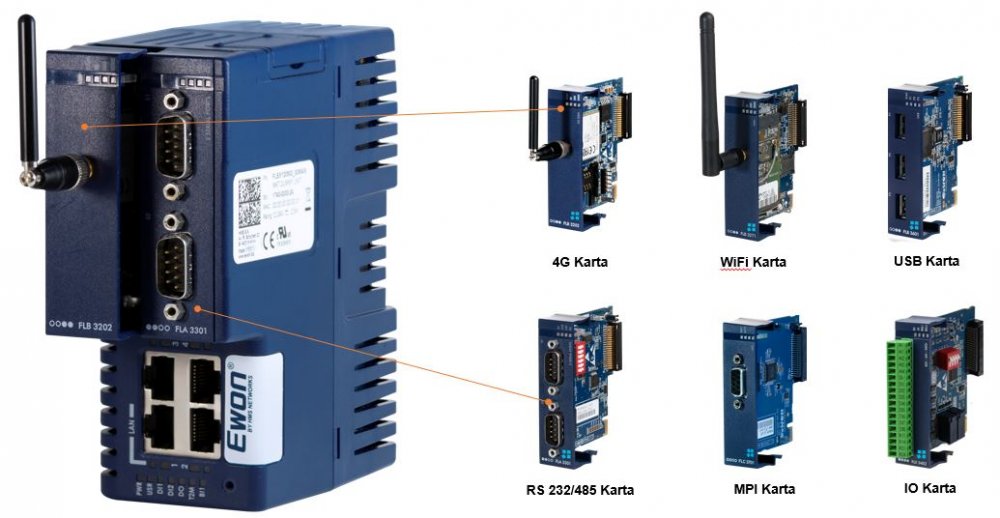

Rozšiřující karty

Pomocí rozšiřujících karet lze router doplnit o potřebná rozhraní pro komunikaci s různými PLC (rozhraní MPI, USB, RS232/485), doplnit vstupy a výstupy (DI/DO/AI) a vybrat si způsob připojení k internetu a cloud službě Talk2M (3G/4G, WiFi). Nabídku karet najdete v Příslušenství.


Zabezpečený přenos dat

Router Ewon Flexy 205 připojíte ke službě Talk2M přes zabezpečený a šifrovaný VPN tunel, založený na technologii Open VPN. Komunikace je šifrována pomocí protokolů SSL/TLS a všichni uživatelé i Ewon routery se ověřují přes certifikáty x509 SSL. Takto bezpečné spojení využijeme např. pro vzdálený přístup na řídicí systémy nebo pro vzdálený sběr dat.

Vestavěné PLC ovladače

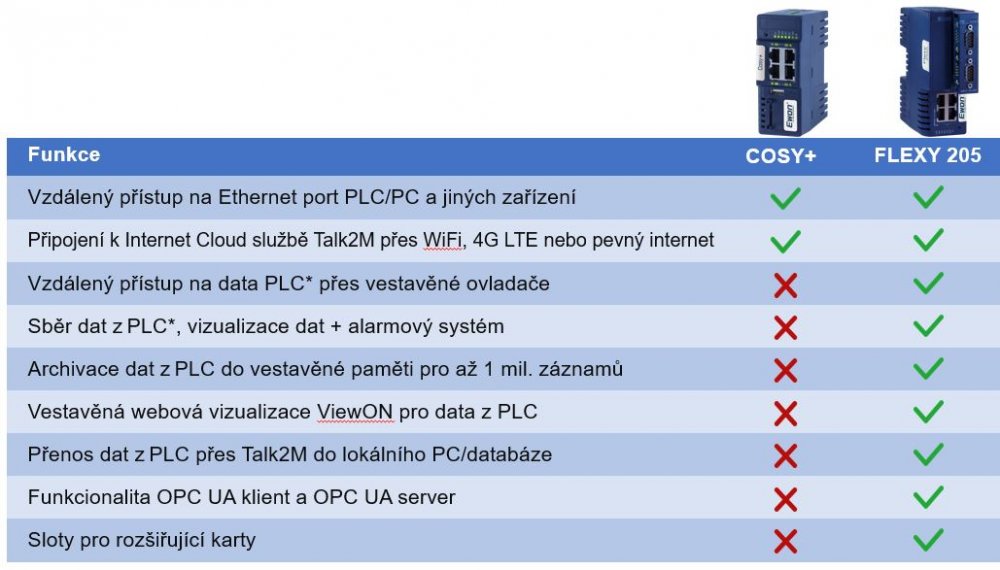

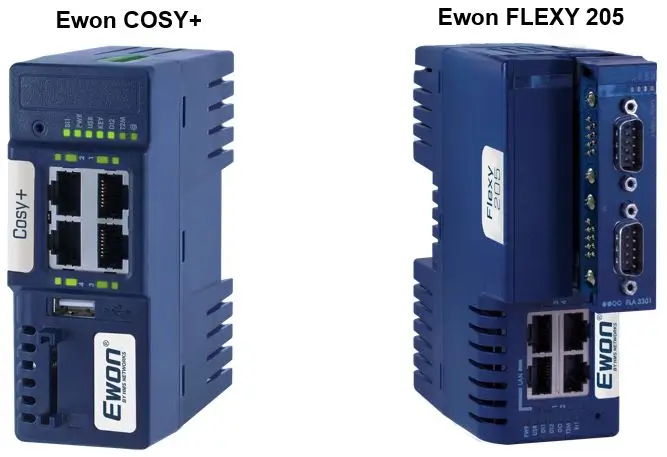

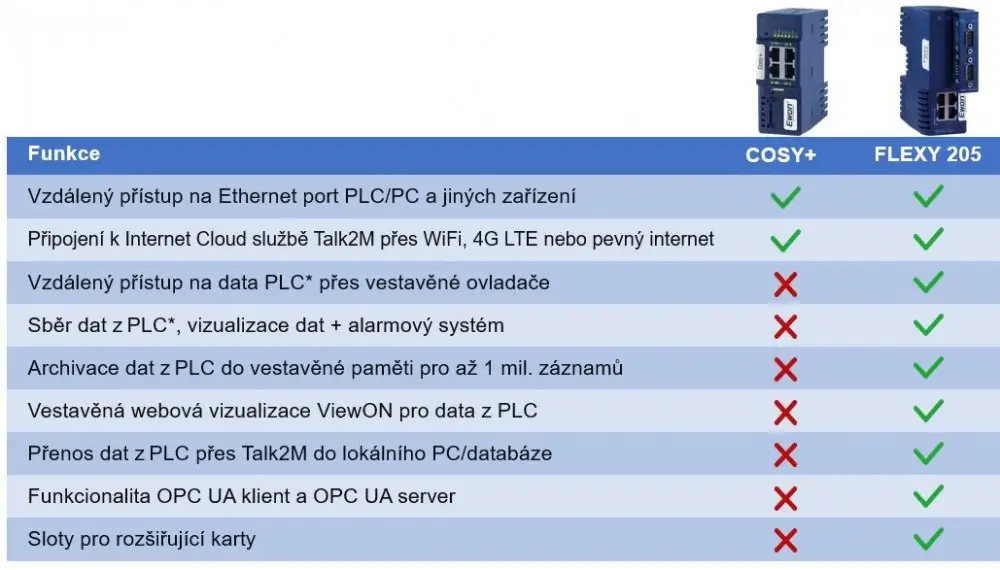

Hlavní výhodou routeru Ewon Flexy 205 (oproti routeru Ewon COSY a ostatním konkurenčním routerům) jsou vestavěné komunikační ovladače pro nejznámější typy řídicích systémů a PLC, jako je SIEMENS, Rockwell, Mitsubishi, Schneider a mnoho dalších. Díky těmto ovladačům umí router Flexy 205 přečíst data z připojených řídicích systémů a následně je zobrazit ve vlastní vizualizaci, ukládat do vestavěné paměti, propojovat je, hlídat přes vestavěný alarmový systém nebo odesílat přes službu Talk2M např. do vzdáleného dispečinku. Kromě čtení umí Flexy 205 data do PLC i zapsat a tato funkce se dá v případě potřeby u každé komunikované proměnné zakázat.

Seznam vestavěných komunikačních PLC ovladačů (IO serverů)

Název IO serveru Zdroj dat
MEM Interní paměťové proměnné v routeru Flexy
EWON Vestavěné vstupy/výstupy a interní systémové proměnné routeru Flexy
MODBUS Modbus zařízení s rozhraním Modbus TCP a RTU
OPC UA Zařízení s rozhraním OPC UA, Flexy 205 funguje jako OPC UA server i OPC UA klient
SNMP Zařízení podporující protokol SNMP v1
DF1
ABLOGIX
Allen-Bradley PLC
FINS Omron PLC
S73&400
S7200
S5-511
NETMPI
SIEMENS PLC
S7-1500 a S7-1200 se konfigurují prostřednictvím IO serveru S7300&400.
HITACHI HITACHI PLC
MELSEC
MITSUFX
Mitsubishi PLC
BACNET Zařízení podporující komunikaci BACnet
UNITE Schneider PLC (UNITELWAY)


Naprogramujte si svůj vlastní PLC ovladač

Kromě komunikace s nejznámějšími typy řídicích systémů můžete do routeru Flexy 205 dopsat i svůj vlastní komunikační ovladač, a to přes programovací jazyk JAVA. Možnost naprogramovat si vlastní komunikační ovladač pro svá PLC a zařízení vytváří z routeru Ewon Flexy 205 tu pravou IIoT Data gateway, díky které dostanete data ze všech svých strojů po celém světě např. do jednoho monitorovacího SW systému.

Vestavěná paměť pro 1 milion záznamů

Flexy 205 disponuje vestavěnou pamětí pro uložení až 1 mil. záznamů, včetně časových značek. Do této paměti můžete ukládat data z připojených řídicích systémů, a to jak v pravidelném intervalu (min. interval ukládání je 1 sekunda) nebo při změně hodnoty. Uložená data může Flexy 205 zobrazit přes vestavěnou vizualizaci, odeslat přes cloud do centrální databáze nebo poskytnout přes FTP, HTTP či jako přílohu e-mailu.

Alarmový systém – e-mail & SMS

Ewon Flexy 205 disponuje sofistikovaným systémem alarmů a událostí, které je možné přiřadit např. monitorovaným hodnotám z připojených řídicích systémů. Při překročení nastavených limitních hodnot odešle Ewon e-mail, SMS zprávu, vykoná naprogramovanou akci apod.

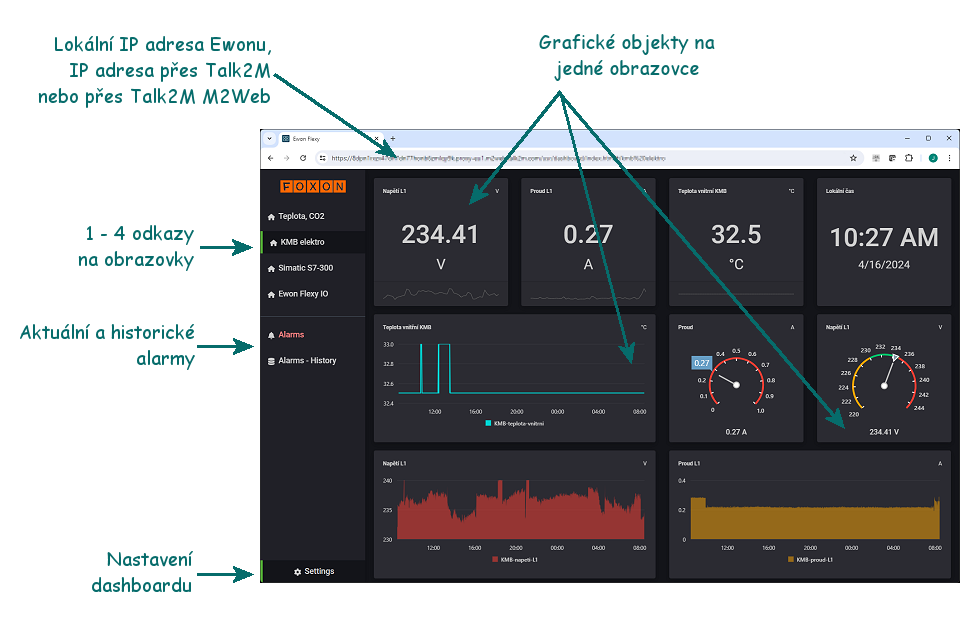

Dashboard

Pro přehledné zobrazení on-line dat ze stroje můžete využít vestavěný WEB dashboard systém, založený na prostředí HTML5. Data z Flexy 205 zobrazíte nejen v počítači, ale také v tabletu nebo mobilním telefonu.

Programování BASIC skriptem nebo JAVA

Basic JavaJednou z vítaných vlastností je možnost upravit si chování routeru Flexy 205 přes vestavěný programovací jazyk BASIC. Mezi časté úpravy funkcí patří např. napsání programu pro řízení jednodušších procesů na základě sbíraných dat, spuštění akcí ve stanovený čas nebo na základě spouštěče, vyměňování dat mezi připojenými PLC systémy, úprava odesílání e-mailových a SMS zpráv, odesílání nasbíraných dat přes FTP servery a mnoho dalšího.

OPC UA aneb připraven pro Průmysl 4.0

OPC UATechnologie OPC UA umožňuje uživatelům routeru Flexy 205 poskytnout data z připojených řídicích systémů (přes IO servery) do nadřazených systémů protokolem OPC UA. Navíc router Flexy 205 funguje nejen jako OPC UA server, ale také jako OPC UA klient. Jako OPC UA klient se umí připojit na OPC UA servery (např. PLC Simatic S7-1500), vyčítat (zapisovat) data z těchto systémů, hlídat je přes alarm systém, ukládat do paměti, zobrazit ve vizualizaci nebo je odeslat přes Talk2M na dispečink.

2x rozšiřující sloty karty FLEXY

ModularitaPrůmyslový router Flexy 205 disponuje dvěma sloty pro vložení až 2 rozšiřujících karet Flexy. Na rozdíl od předchozí verze Flexy 201–203 je možné u tohoto routeru vložit Flexy karty do libovolného slotu (oba sloty podporují všechny typy karet).

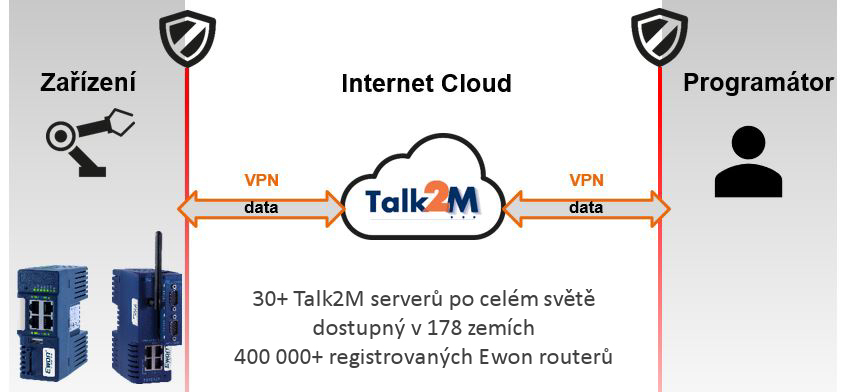

Cloud Talk2M, bezpečný vzdálený přístup na routery Ewon

Talk2M je cloudová služba společnosti Ewon HMS, přes kterou se připojujete vzdáleně na routery Ewon. Jedná se o rozsáhlou datovou infrastrukturu, založenou na 30+ serverech v zabezpečených datových centrech po celém světě. Pro vyšší spolehlivost jsou servery provozovány třemi nezávyslými poskytovateli. V případě výpadku jednoho poskytovatele bude služba Talk2M fungovat i nadále.

Bežně jsou Ewon routery připojeny do cloudu Talk2M stále. Možné je také připojit Ewon do cloudu na základě naší SMS zprávy, případně se router připojí do cloudu jen pro vykonání nějaké úlohy. Po skončení se opět odpojí. Vzdálený uživatel se do Talk2M připojuje ze svého počítače přes program eCatcher.exe (VPN klient). Pokud si nemůžete na počítač instalovat software programy, pak je možné se připojit také přes portál M2WEB.

Službu Talk2M získáváte s nákupem routeru na 12 měsíců zdarma, resp. zdarma dostanete službu Talk2M free, která postačuje 90% uživatelům. Se službou Talk2M free se programátor v rámci svého účtu připojí pouze k jednomu routeru Ewon = PLC, udělá práci, odpojí se a může se přihlásit na jiný router. Pokud potřebujete připojit více uživatelů k jednomu routeru najednou, nebo v rámci firemního účtu se bude připojovat více uživatelů na různé Ewony najednou, pak si zvolte placenou službu Talk2M light nebo pro. Po uplynutí 12 měsíců od první registrace routeru do služby Talk2M si také budete potřebovat vybrat mezi jeden ze dvou placených účtů, pokud do stávajícího účtu nepřihlásíte nový Ewon. Zatímco služba light je cenově zajímavým produktem pro menší firmy, verze pro je vhodná pro výrobce strojů nebo velké závody, kde se více programátorů připojuje ve stejný čas vzdáleně na stroje a zařízení. Placená verze Talk2M pro umožňuje připojit větší počet uživatelů najednou, nastavovat různá uživatelská práva, nabízí lepší možnosti zabezpečení přístupu na Ethernet stanice za routerem Ewon apod.

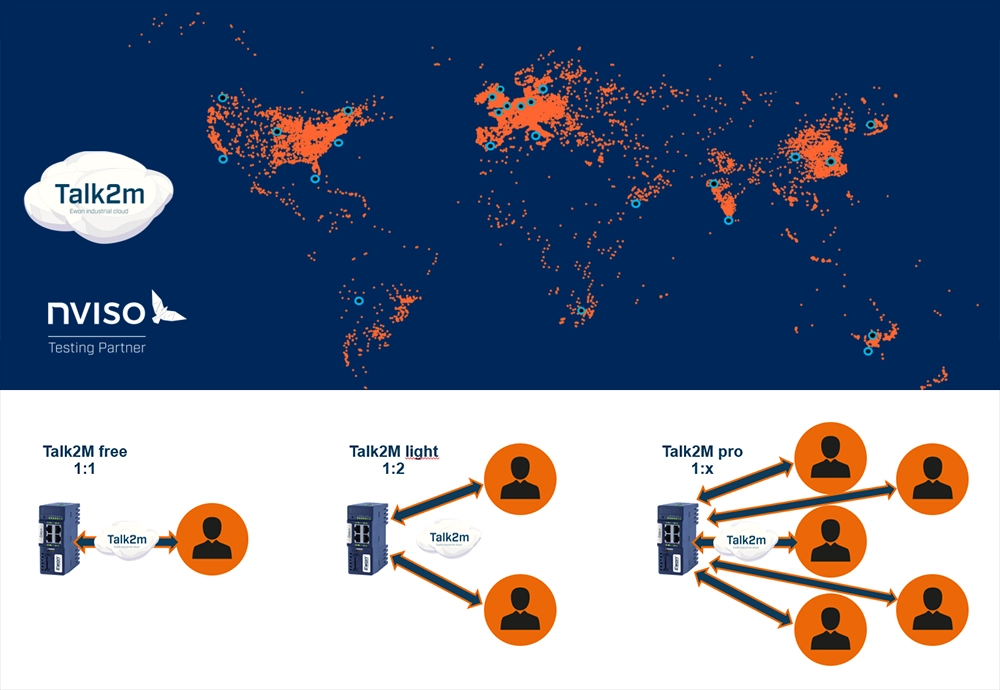

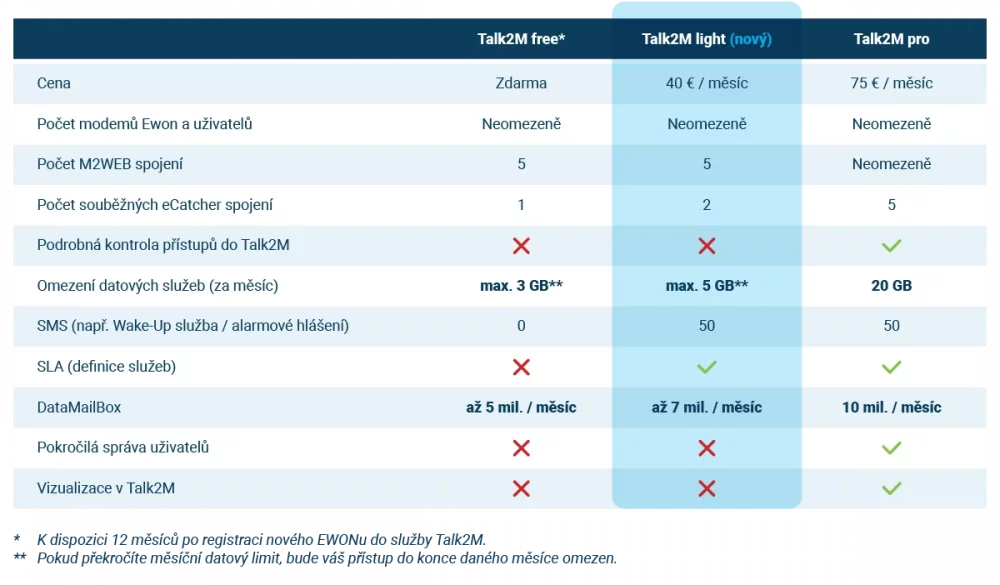

Porovnání Talk2M free, Talk2M light a Talk2M pro

Talk2M free (zdarma) zajistí spojení mezi jedním uživatelem a jedním modemem Ewon s tím, že pokud se chce přihlásit druhý uživatel, musí se první odhlásit. Můžete si samozřejmě založit více účtů na Talk2M a pod každý z nich přiřadit jeden modem Ewon. V tu chvíli se opět jeden uživatel přihlásí k jednomu modemu a druhý uživatel k druhému modemu. Společně ale nebudete nikdy přihlášeni k jednomu modemu najednou. Služba Talk2M free je navíc časově omezena na 12 měsíců od první registrace nového modemu do systému. Potom je potřeba zvolit jeden ze dvou placených účtů nebo do stávajícího účtu přihlásit nový Ewon a využívat službu zdarma dalších 12 měsíců.

  • Talk2M free = uživatelé se mohou nezávisle přihlašovat pouze do účtu Talk2M (současně), v jednu chvíli ale může být k modemu připojen pouze jeden uživatel (tzn. že máte-li v účtu Talk2M 5 modemů Ewon, připojíte se v jednu chvíli pouze k jednomu z nich). Časové omezení účtu je 12 měsíců od první registrace routeru do služby Talk2M.
  • Talk2M light = 2 uživatelé se v rámci jednoho účtu Talk2M současně připojí na více modemů Ewon (paušální poplatek).
  • Talk2M pro = více uživatelů se v rámci jednoho účtu Talk2M připojí na více modemů Ewon (paušální poplatek).


Jak nastavit router Ewon Flexy 205

Po připojení počítače do LAN portu routeru spustíme webový prohlížeč a zadáme IP adresu Ewonu (u nového je jeho IP adresa 10.0.0.53). Poté budeme vyzváni k vložení uživatelského jména a hesla (u nového Ewonu je jméno a heslo adm).

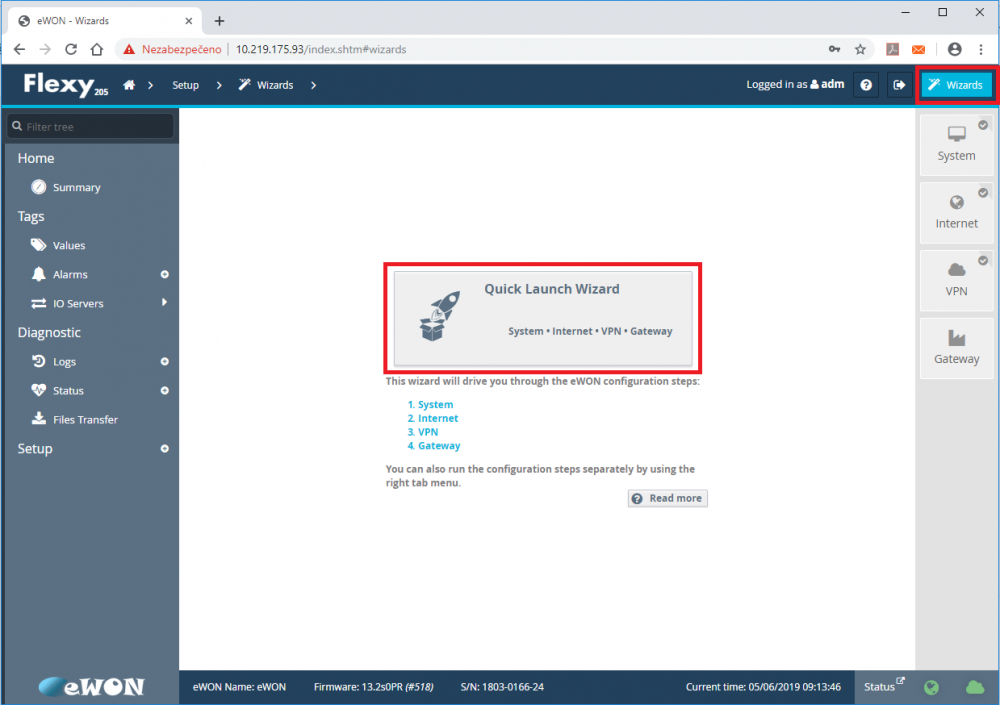

Nejjednodušší je spustit průvodce Quick Launch Wizard, který nás postupně provede všemi potřebnými kroky. Projít je můžeme ale i ručně. V pravém horním rohu spustíme nastavení Wizards a zobrazí se stránka rychlé konfigurace, kde v položce Systém nastavíme jméno našeho Ewonu a jeho zabezpečení v rámci přístupu na jeho webové rozhraní. V položce Internet zvolíme typ připojení routeru v internetu. Položka VPN slouží pro zprovoznění přístupu do cloud služby Talk2M a poslední položka Gateway je určena pro nastavení sériového portu v případě, že jím je router osazen.

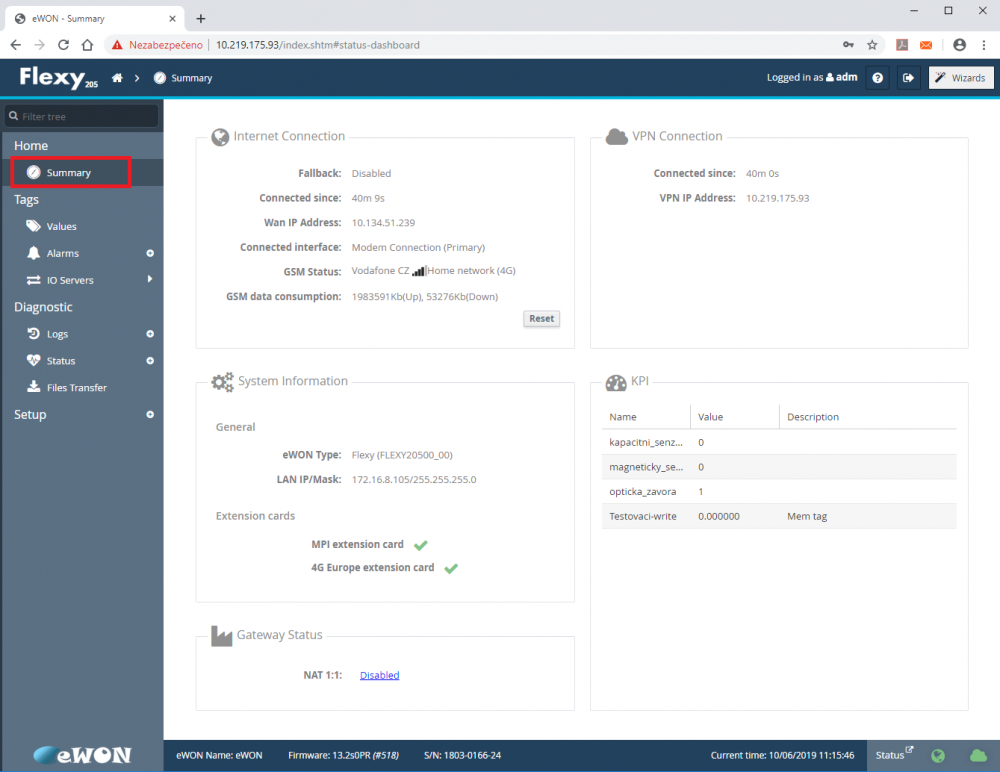

Kompletní přehled na jedné obrazovce

V záložce Summary máme kompletní přehled o připojení k internetu, IP adrese routeru, připojených rozšiřujících kartách a stavu VPN spojení.

Jak připojit router Ewon Flexy 205 na data z PLC

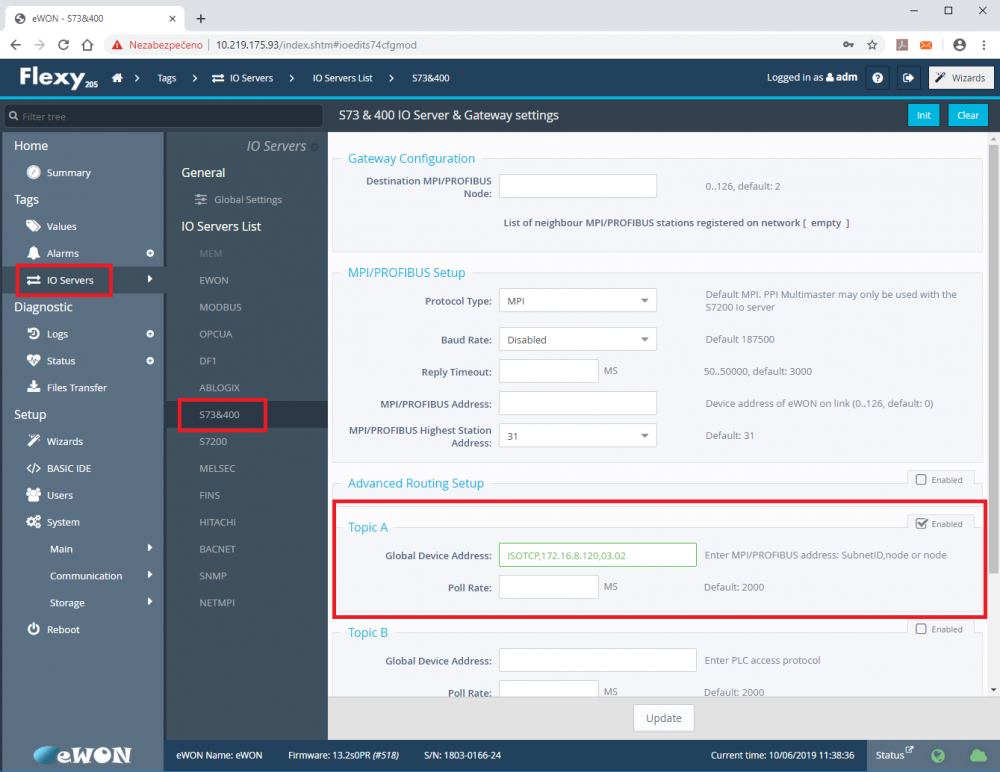

Ukázka nastavení IO serveru pro připojení k PLC Siemens SIMATIC S7-300 přes ethernet port.

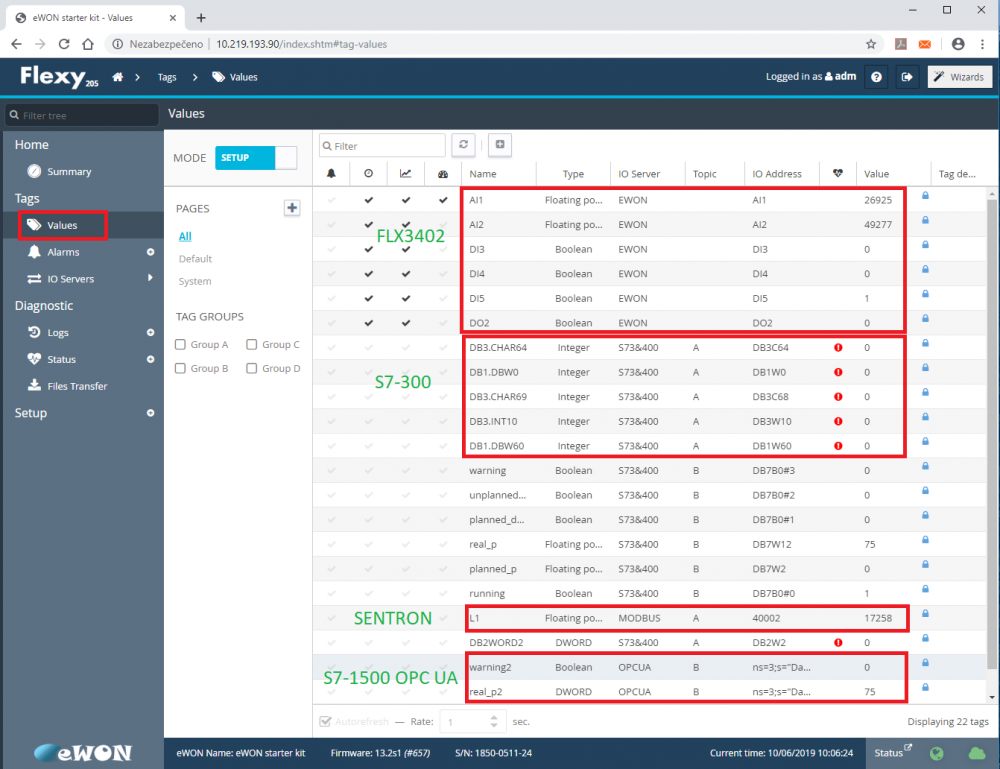

Ukázka konfigurace hodnot (tagů)

V záložce Value můžeme konfigurovat a sledovat tagy z připojeních PLC S7-300 a S7-1500 (s PLC S7-1500 zde komunikuje router přes OPC UA protokol). Dále vidíme hodnoty z měřiče energie Siemens SENTRON přes MODBUS protokol a vstupy a výstupy samotného routeru nebo jeho rozšiřující karty FLX3402.

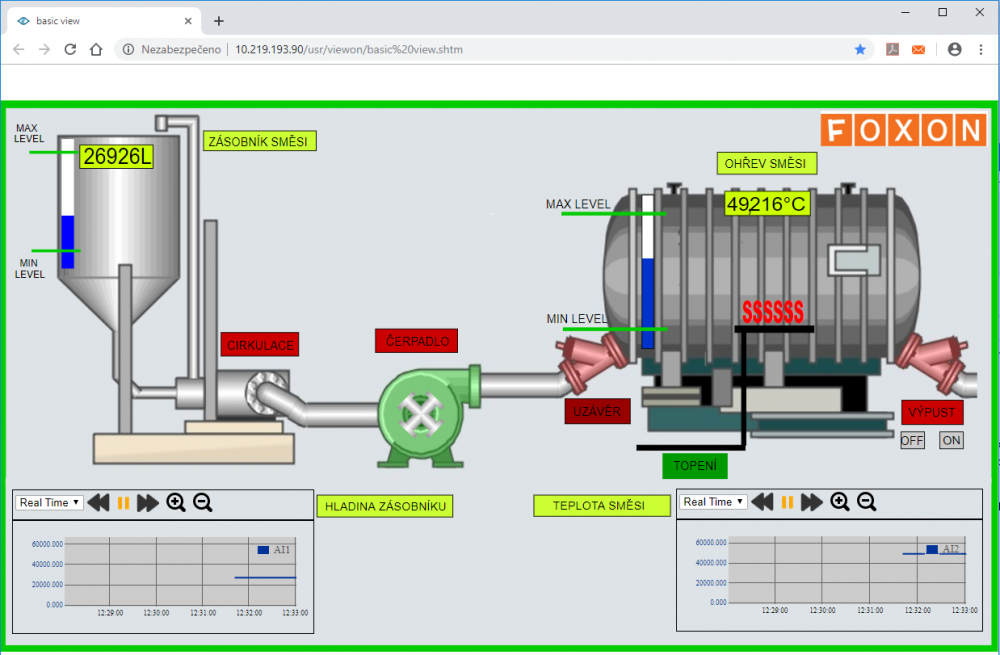

Ukázka vestavěné WEB vizualizace routeru Ewon Flexy 205

Router Flexy 205 jsme úspěšně připojili na živá data z řídicích systémů a tato data můžeme zobrazit v aplikaci ViewON. Tato bezplatná vizualizace nám umožňuje vytvořit si jednoduché vizualizační obrazovky, přes které můžeme data číst i zapisovat. Všechny hodnoty v routeru Ewon Flexy 205 naimportujeme do programu ViewON a napojíme na předpřipravené grafické objekty a ovládací prvky. Vítaným nástrojem jsou grafy, v kterých můžeme vidět historická i aktuální data.

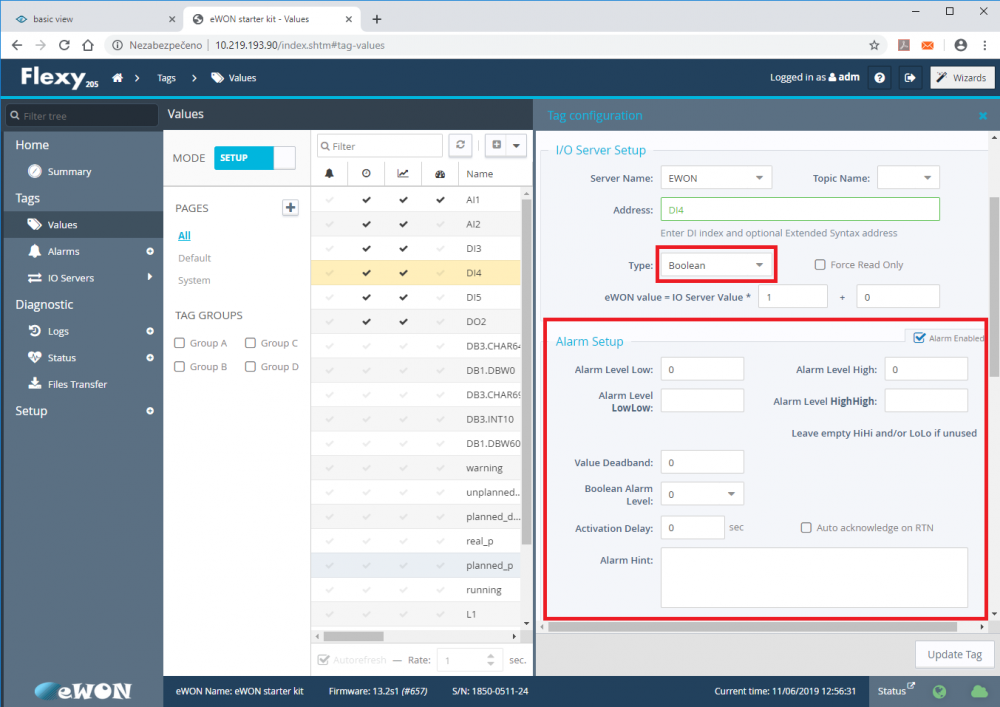

Nastavení alarmů na jednotlivé typy tagů

Alarmový systém můžeme napojit jak na dvoustavové hodnoty (boolean), tak na analogové hodnoty 0–100 %. U boolean tagů můžeme aktivaci alarmu nastavit na stav 0 nebo 1 a pro analogové tagy jsou k dispozici čtyři prahy alarmu: Spodní kritická, spodní varovná, horní varovná a horní kritická.

Ukázka nastavení alarmu u boolean tagu

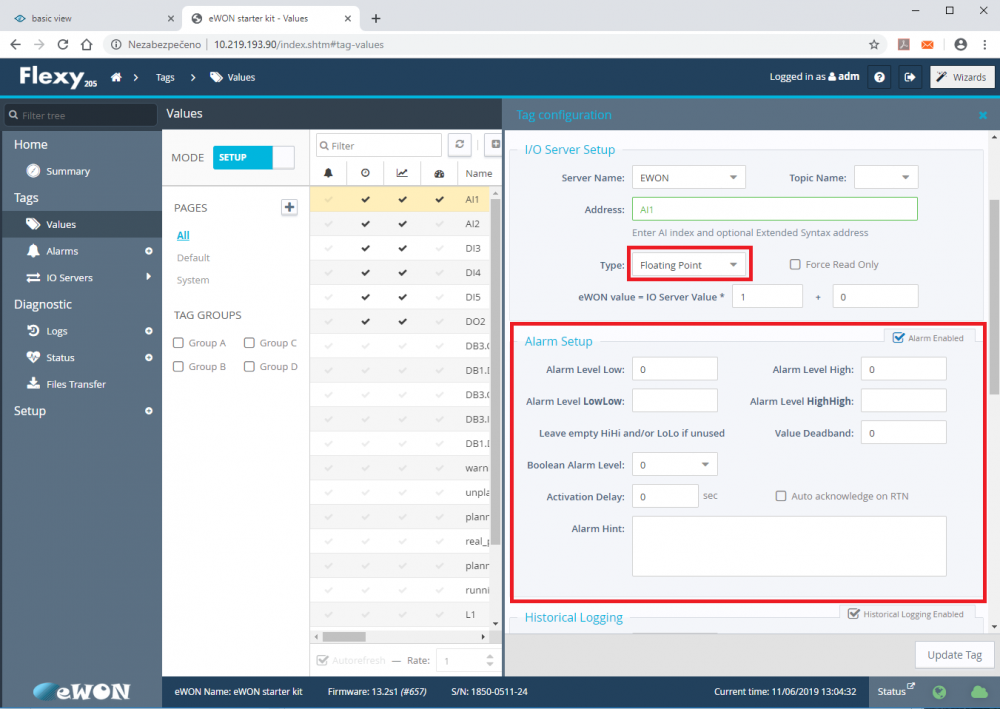

Ukázka nastavení alarmu u analogového tagu

Routing Funkce routing mezi rozhraními Ethernet LAN a WAN, Ethernetem a sériovým rozhraním
Gateway Ethernet na sériové rozhraní

MODBUS TCP na MODBUS RTU; XIP na UNITELWAY; EtherNet/IP™ na DF1; FINS TCP na FINS Hostlink; ISO TCP na PPI, MPI (S7) nebo PROFIBUS (S7); VCOM na ASCII.

Protokoly pro sběr dat z připojených zařízení

OPC UA, MODBUS/RTU, MODBUS/TCP, Unitelway, DF1, PPI, MPI (S7), PROFIBUS (S7), FINS Hostlink, FINS TCP, EtherNet/IP™, ISO TCP, Mitsubishi FX, Hitachi EH, ASCII, BACnet/IP. Možno nakonfigurovat až 2500 interních proměnných.

Protokoly publikování dat ven z routeru

OPC UA, Modbus, MQTT, SNMP

Alarmy

Notifikace prostřednictvím e-mailu, SMS, FTP nebo SNMP trapu. 4 prahy alarmu: spodní kritická, spodní varovná, horní varovná a horní kritická + activation delay a deadband. Záznamy alarmů možno sledovat přes http a FTP rozhraní. Alarmový cyklus: ALM, RTN, ACK a END.

Logování dat

Interní databáze pro záznam dat (záznam v reálném čase a historické logování až do 1 000 000 časových značek). Přenos vyvolaných dat z databáze pomocí FTP nebo e-mailu.

Čtečka SD karet

ANO, pro snadné uvedení do provozu (upgrade firmwaru, zálohování, registrace do Talk2M).

Router

Filtrování IP adres, přesměrování IP adres, NAT, přesměrování portů, proxy, routovací tabulka, DHCP klient/server

VPN Tunnelling Open VPN buď prostřednictvím UDP 1194 nebo TCP 443 (HTTPs port)
VPN zabezpečení

Relace VPN jsou šifrovány pomocí protokolu SSL/TLS. Komunikace mezi vzdáleným uživatelem a Ewonem je plně šifrována protokolem SSL/TLS, čímž je zajištěna autentičnost, integrita a důvěrnost dat. Všichni uživatelé a jednotky eWON jsou autentizováni pomocí x509 SSL certifikátů a datový průtok je šifrován pomocí silných symetrických a asymetrických algoritmů, které jsou součástí šifrovací sady protokolu SSL/TLS.

Vestavěný programovací jazyk

Script interpreter pro jazyk Basic, prostředí Java 2 Standard Edition

Synchronizace Vestavěné hodiny reálného času, ruční nastavení přes http nebo automatické přes NTP

Správa souborů

FTP klient a server pro konfiguraci, aktualizaci firmwaru a přenos dat

Webová stránka

Integrované webové rozhraní s průvodcem nastavením a údržbou (není potřeba žádný další software). Ověřování pomocí přihlášení/hesla, zabezpečená komunikace. Možnost nahrání vlastního webového rozhraní.

Uživatelská flash paměť

Až 30 MB k dispozici pro uživatelské aplikace

Teplotní rozsah

Provozní: –25 °C až +70 °C, relativní vlhkost 10 až 95 % (nekondenzující)
Skladování: –40 °C až +70 °C, relativní vlhkost 10 až 95 % (nekondenzující)

Záruka 36 měsíců
Rozměry

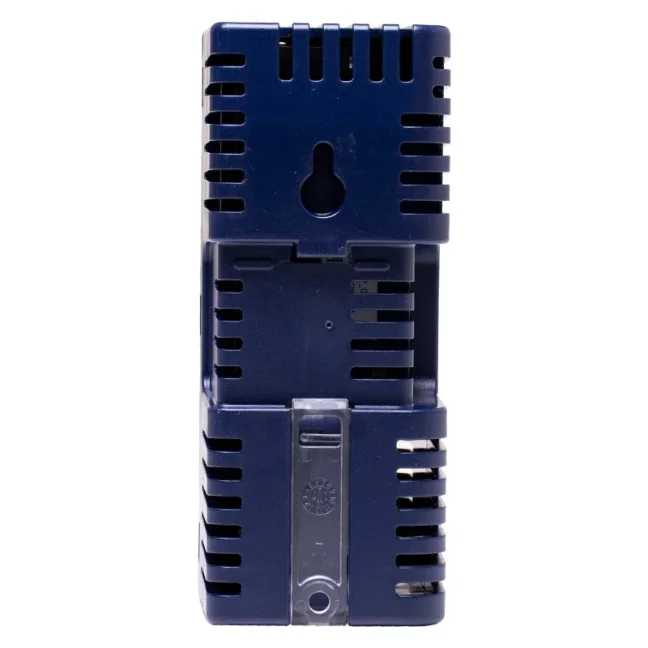

Uchycení na DIN lištu nebo šrouby na zeď
Rozměry: 133 × 122 × 55 mm (délka × hloubka × šířka)
Váha: 280 g bez rozšiřujících karet

Napájení

12–24 VDC +/-20 %, LPS
Spotřeba: v závislosti na vložené rozšiřující kartě (viz Instalační příručka na webových stránkách eWON)

Vstupy/výstupy

2× digitální vstup: 0 až 12/24 VDC; izolační pevnost 1,5 kV
1× digitální výstup: open drain (MOSFET) 200 mA; izolační pevnost 1,5 kV

Rozhraní zákl. modulu Flexy 205

4× RJ45 Ethernet 10/100 Mb. Konfigurovatelné porty LAN/WAN; port 1 vždy LAN.
