Router Ewon Flexy 205

Pre servis aj priebežný dohľad nad strojom

Flexy 205 je vhodný tam, kde okrem vzdialeného prístupu potrebujete priebežne sledovať stav stroja. Z PLC číta hodnoty do interných premenných, ukladá históriu, vyhodnocuje alarmy a poskytuje údaje ďalším aplikáciám. VPN spojenie servisného technika a zber údajov je možné využívať podľa potrieb aplikácie.

• Výrobca stroja prepojí vzdialený servis so sledovaním porúch a prevádzkových hodnôt.
• Údržba vyhľadá históriu teplôt, tlakov alebo stavov a nastaví alarmové limity.
• Integrátor odovzdá hodnoty do systému SCADA, databázy, webového dashboardu alebo cloudovej služby.

Ak potrebujete iba servisnú VPN bez dátovej aplikácie a rozširujúcich kariet, porovnajte tiež routery Ewon Cosy+.

Základný router a možnosti rozšírenia

Základná jednotka má štyri ethernetové porty RJ45 10/100 Mb/s, dva sloty pre rozširujúce karty, slot pre SD kartu a napájací svorkovník s integrovanými digitálnymi vstupmi a výstupom. Port 1 je vždy LAN, ostatné porty je možné priradiť ako LAN alebo WAN.

WiFi ani mobilný modem nie sú zabudované v základnej jednotke. Pre tieto pripojenia je potrebná príslušná rozširujúca karta. Ďalšie karty rozširujú napríklad sériovú komunikáciu, USB alebo vstupy a výstupy. Typ karty, obsadenie slotov a podporovanú verziu firmvéru je potrebné zvoliť pre konkrétnu aplikáciu.

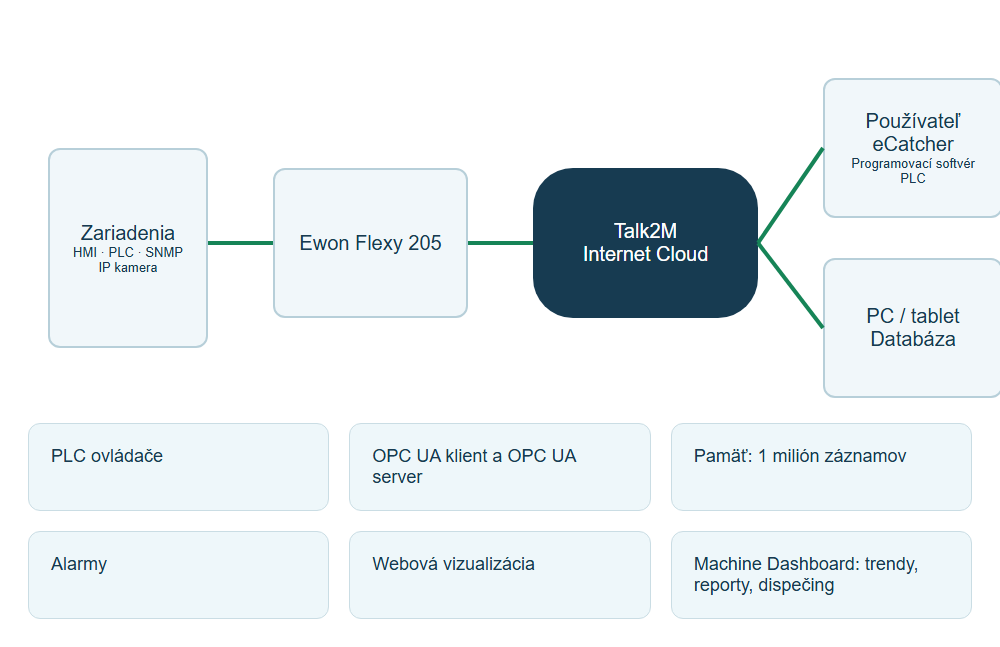

Komunikačné ovládače a OPC UA

Dáta z PLC sa konfigurujú pomocou vstavaných ovládačov, označovaných ako IO servery. Pre každú premennú určíte zdroj, adresu, interval čítania a prípadné ukladanie alebo alarm. Podpora protokolu neznamená automatickú kompatibilitu so všetkými zariadeniami; rozhodujúci je konkrétny model, verzia a jeho komunikačné nastavenia.

Čítanie a zápis údajov závisia od možností príslušného ovládača a oprávnení cieľového zariadenia. Zápis do PLC povoľte iba pre hodnoty, pri ktorých je vzdialená zmena v aplikácii bezpečná.

Historické údaje a alarmy

Flexy umožňuje definovať až 2 500 interných tagov a ukladať historické hodnoty až do 1 000 000 záznamov s časovými značkami. Kapacitu rozdelíte medzi sledované premenné. Skutočná dĺžka histórie závisí od počtu hodnôt, frekvencie ukladania a nastaveného spôsobu záznamu.

Alarmy nad zvolenými hodnotami upozornia na prekročenie limitu alebo zmenu stavu. Je možné ich prepojiť napríklad s e-mailom a vlastnou akciou. V prípade SMS je potrebné overiť použitú službu, tarifu a spôsob odosielania; nejde o neobmedzenú funkciu zahrnutú v cene routera.

Po výpadku internetu môže pokračovať lokálny zber a ukladanie údajov podľa konfigurácie. Vzdialený prístup a odosielanie sa obnovia po obnovení pripojenia. Správanie pri zaplnení pamäte a prenos neodoslaných hodnôt nastavte podľa požiadaviek aplikácie.

Vizualizácia a prenos údajov

V integrovanom webovom rozhraní je možné sledovať hodnoty, trendy a alarmy. Pomocou editora viewON vytvoríte webovú vizualizáciu pre Flexy. Pre rozsiahlejší dohľad je možné údaje prenášať do vlastného systému SCADA, databázy alebo cloudovej aplikácie.

Historické údaje je možné exportovať do Talk2m DataMailbox alebo prenášať cez FTP či e-mail. DMWeb API umožňuje aplikácii načítavať údaje z DataMailbox. Dostupnosť a obmedzenia tejto služby sa riadia tarifou Talk2m; nejde o neobmedzené dlhodobé úložisko.

Skriptovanie a servisné nástroje

Skriptovanie v jazykoch BASIC a Java slúži na doplnenie vlastnej logiky: prepočítavanie hodnôt, výpočet KPI, reakcie na alarmy alebo vlastné odosielanie údajov. Plánovač umožňuje spúšťať vybrané úlohy v nastavenom čase. Vlastnú aplikáciu je potrebné otestovať z hľadiska požadovaného zaťaženia a správania sa pri výpadku komunikácie.

PROFINET Explorer pomáha pri servisných prácach vyhľadávať stanice a upravovať ich základné sieťové parametre, napríklad názov alebo IP adresu. Flexy tým nenahrádza PROFINET IO Controller ani riadiacu CPU stroja.

Vzdialené pripojenie cez Talk2m

Talk2M prepojí router v stroji s oprávneným servisným technikom. Router nadviaže odchádzajúce pripojenie k službe; technik sa prihlási do aplikácie eCatcher a otvorí VPN reláciu. Pre webové rozhrania zariadení je možné využiť M2Web. Nie je potrebná verejná IP adresa ani presmerovanie prichádzajúcich portov na PLC. Odchádzajúcu komunikáciu však musí povoliť správca siete.

Uvedené počty platia pre súčasne otvorené VPN spojenia v rámci celého účtu. Neobmedzujú počet zaregistrovaných smerovačov ani používateľov. Opätovná registrácia už používaného smerovača neobnovuje bezplatné obdobie. Limity prenosu, dátové služby a rozsah správy sa riadia zvoleným tarifom.

S výberom služby vám pomôže Prehľad Talk2M pre Ewon.

Nastavenia, softvér a dokumentácia

Prvá konfigurácia prebieha vo webovom rozhraní smerovača: nastavíte strojovú sieť LAN, pripojenie k internetu a registráciu do Talk2M. Sieť LAN a WAN musia mať správne navrhnuté adresovanie. Pred nasadením u zákazníka overte prístup k PLC aj oprávnenia jednotlivých technikov.

• eBuddy vyhľadá router v lokálnej sieti a pomôže so správou adresy, zálohovania alebo obnovenia zariadenia.
• eCatcher slúži na prihlásenie do Talk2M a nadviazanie vzdialeného VPN spojenia.
• viewON slúži na tvorbu webovej vizualizácie pre Flexy. Dátové ovládače, alarmy a historizácia sa konfigurujú v Flexy.

Aktuálne príručky a inštalačné programy pre tento konkrétny produkt nájdete v záložke Na stiahnutie. Firmware vyberajte pre správnu sériu: zariadenia Cosy+ a Flexy používajú odlišné balíky. Pred aktualizáciou si vytvorte zálohu a postupujte podľa pokynov výrobcu.

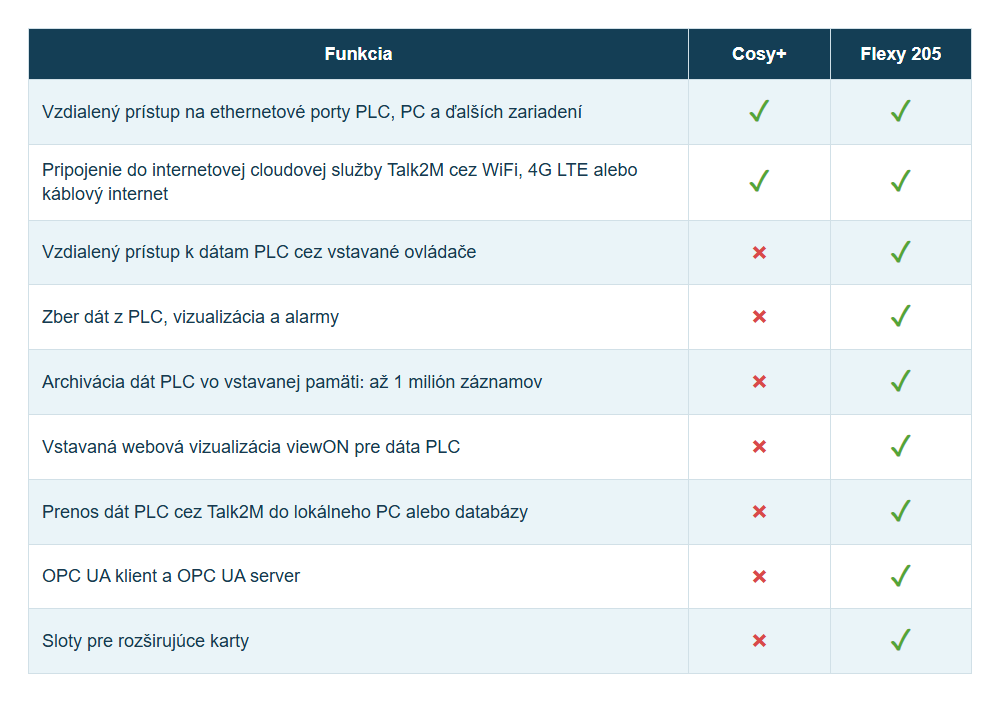

Porovnanie sérií Cosy+ a Flexy

Cosy+ zvoľte pre vzdialený servis cez VPN. Flexy pridáva vlastný zber a ukladanie dát, alarmy, vizualizáciu a dva rozširujúce sloty. Spôsob pripojenia k internetu vyberajte spolu s požadovanými dátovými rozhraniami.

Technické parametre Ewon Flexy 205

Obsah dodávky

Základná jednotka Ewon Flexy 205 s montážnym držiakom a napájacím konektorom. Napájací zdroj, rozširujúce karty, antény a ethernetové káble vyberte samostatne podľa konkrétnej aplikácie.
