Školení PROFINET - základy, diagnostika a opravy sítí, 2 dny
Naučte se porozumět a efektivně spravovat průmyslové sítě PROFINET v praxi. Dvoudenní školení vás naučí principy fungování PROFINET sítí, jejich návrh, konfiguraci, správu a především diagnostiku a řešení problémů v reálném provozu. Školení vychází z dlouholetých zkušeností techniků FOXON, kteří se měřením, opravami a modernizací průmyslových sítí věnují již od roku 2008. Kurz kombinuje nezbytnou teorii s množstvím praktických ukázek, měření a příkladů z reálného provozu. Díky tomu pochopíte, jak PROFINET skutečně funguje a jak předcházet nejčastějším chybám ve výrobě. Školení probíhá ve FOXON Academy v Liberci nebo přímo u vás ve výrobním závodě. Více
Kód: PN-02-SKOLENI
Naučte se porozumět a efektivně spravovat průmyslové sítě PROFINET v praxi. Dvoudenní školení vás naučí principy fungování PROFINET sítí, jejich návrh, konfiguraci, správu a především diagnostiku a řešení problémů v reálném provozu. Školení vychází z dlouholetých zkušeností techniků FOXON, kteří se měřením, opravami a modernizací průmyslových sítí věnují již od roku 2008. Kurz kombinuje nezbytnou teorii s množstvím praktických ukázek, měření a příkladů z reálného provozu. Díky tomu pochopíte, jak PROFINET skutečně funguje a jak předcházet nejčastějším chybám ve výrobě. Školení probíhá ve FOXON Academy v Liberci nebo přímo u vás ve výrobním závodě. Více
Kód: PN-02-SKOLENI
FOXON Academy · dvoudenní praktické školení
PROFINET: základy, diagnostika a opravy sítí
Naučte se navrhovat, spravovat a diagnostikovat průmyslovou síť PROFINET tak, aby problémy v komunikaci nezůstávaly skryté až do odstávky výroby. Teorii hned ověříte měřením, analýzou dat a řešením simulovaných poruch.
Chcete ověřit termín nebo školení pro svůj tým?
Probereme obsah, počet účastníků i možnost výuky a měření přímo ve vašem závodě.
Co vám dvoudenní školení přinese
Jistější postup při poruše
Naučíte se systematicky hledat příčinu výpadků, chyb v komunikaci a nestability sítě místo zdlouhavého zkoušení naslepo.
Měření vlastníma rukama
Každý účastník pracuje s vlastním PC, analyzátorem a testerem kabelů. Výsledky měření se naučíte správně číst a vyhodnotit.
Know-how pro provoz i návrh
Odnesete si postupy pro nové instalace, modernizace i preventivní kontrolu existující PROFINET sítě.
Co se na školení naučíte
Kurz spojuje nezbytnou teorii s praktickými ukázkami, měřením a příklady z reálného provozu. Naučíte se síť PROFINET navrhovat, spravovat, diagnostikovat i stabilizovat.
Rychlejší zásah
Rychlejší identifikace poruch v síti.
Méně odstávek
Snížení neplánovaných odstávek výroby.
Stabilnější komunikace
Lepší stabilita PROFINET komunikace mezi zařízeními.

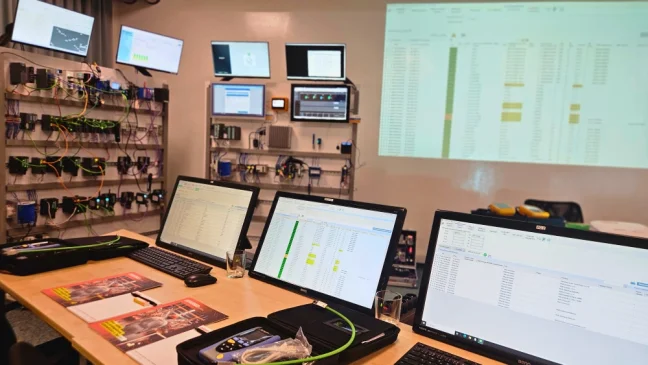

Učebna ve FOXON Academy Liberec pro školení komunikací PROFINET, PROFIBUS, OPC, sběru dat a dalších témat.
Od kabeláže po permanentní dohled
- Úvod do PROFINETu a rozdíly mezi PROFINET a PROFIBUS.
- Základy komunikace PROFINET: kabeláž, přenosové rychlosti a účastníci komunikace.
- Topologie linie, hvězda, strom a kruh; jejich vlastnosti a diagnostika.
- Konektory a kabeláž pro PROFINET včetně měření kabeláže testery FLUKE DTX a NAVITEK IE PROFINET.
- Adresace stanic: IP adresy, jména a MAC adresy; cyklus komunikace a jeho optimalizace.
- Switche pro PROFINET, SCALANCE, uvedení do provozu, nastavení a hardening.
- Diagnostika napájecího napětí stanic, vlivy elektromagnetické a elektrostatické indukce a PROFINET alarmy.
- Nejčastější chyby v PROFINET sítích, jejich aktivní i pasivní diagnostika a odstranění.
- Analyzátory pro pochůzkovou i permanentní diagnostiku, validace sítí a kritéria pro nové instalace.
- Praktická cvičení: měření kabelů, aktivní a pasivní testy na vlastním PC; nástroje PNT Tool, ATLAS2, ProfiTap, Wireshark a InduSol NETSPECTOR.
- Praktické ukázky z reálných měření a moderní řešení pro správu a diagnostiku PROFINET sítí v celém závodě.
Praktická cvičení a diagnostické nástroje
Vyzkoušíte si vlastníma rukama
- Měření kabelů: každý účastník dostane tester kabelů a naučí se s ním pracovat.
- Aktivní diagnostiku: každý účastník má počítač a provádí aktivní testy.
- Pasivní diagnostiku: každý účastník má počítač a provádí pasivní testy.
Diagnostické nástroje v praxi
- PROFINET PNT Tool
- ATLAS2
- ProfiTap
- Wireshark
- InduSol NETSPECTOR
- NAVITEK IE PROFINET a testery FLUKE DTX
Jak probíhá výuka
První den spojí teorii, nejčastější chyby a první měření kabelů i sítě. Druhý den je věnován praktické diagnostice, měření a analýze dat z reálných provozních situací a simulovaných poruch.
Pro koho je školení určeno
Pro pracovníky elektroúdržby a servisní techniky, PLC programátory, systémové integrátory, vedoucí údržby, elektrokonstruktéry a projektanty automatizace. Je určené všem, kteří síť PROFINET navrhují, konfigurují nebo udržují ve výrobním provozu.
Je vhodné také pro kolegy z konstrukce: řadě provozních potíží lze předejít už správným návrhem a ověřením sítě.
Maximálně osm účastníků má prostor pracovat samostatně s měřicí technikou a probrat konkrétní situace ze svého provozu.
Každý účastník má vlastní PC s analyzátorem PROFINET a tester kabelů.
Organizace a místo
- Délka: 2 dny, 8:30–16:00 včetně přestávek a oběda
- Forma: prezenční kurz pro maximálně 8 účastníků
- Místo: FOXON Academy, Česká 615/25, Liberec; parkování a nabíjení elektromobilů zdarma
- V ceně: PDF materiály, certifikát, poznámkový blok, občerstvení, oběd a konzultace se školitelem
Po dohodě školení připravíme i ve vašem závodě. Vedle výuky zde lze zařadit praktické měření a ukázky přímo na vašich technologiích; zajistěte prosím místnost s projektorem a projekční plochou.
Prostor pro výklad, schémata i samostatnou práci účastníků.
Video: co znamená diagnostika PROFINET v praxi
O školiteli
Jaromír Peterka se věnuje průmyslovým komunikacím, především sítím PROFINET a PROFIBUS, při diagnostice, řešení poruch a preventivním měření v reálném provozu.
Výuka stojí na zkušenostech z tisíců skutečných problémů ve výrobních závodech. Součástí jsou připravené tréninkové sestavy, na kterých si sami ověříte chování sítě, diagnostiku i postup řešení poruch.
Proč FOXON Academy
Zkušenosti z terénu
Od roku 2008 měříme, opravujeme a modernizujeme průmyslové sítě. Výklad vychází z reálných zásahů, auditů a provozních situací.
Vybavení a know-how
Učebna i tréninková síť umožňují bezpečně nasimulovat poruchy, měřit a interpretovat výsledky. Školitel má certifikaci PI (PROFIBUS & PROFINET International).
Ověřená praxe
Vyškolili jsme přes 1 500 techniků. Podívejte se na reference školení.
diagnostika a modernizace průmyslových sítí
vyškolených techniků
zkušenosti přenášíme do praktického výcviku
Časté dotazy
Potřebuji vlastní notebook nebo tester?
Ne. Každý účastník má k dispozici PC, analyzátor PROFINET i tester pro měření kabelů.
Lze školení uskutečnit u nás ve firmě?
Ano, po dohodě přijedeme do vašeho závodu. Výhodou je možnost doplnit výuku o ukázky a měření na vašich technologiích.
Je školení vhodné i pro začátečníky?
Ano. Začíná principy a návrhem sítě a pokračuje k měření, diagnostice a opravám v reálných situacích.
Jak funguje nabídka 3+1 zdarma a FOXON PLUS?
Při vyslání tří zaměstnanců má čtvrtý školení zdarma. V programu FOXON PLUS můžete mít nárok na zvýhodněnou cenu; rádi ověříme vaši konkrétní možnost.
Kdo už s námi školil
Účastníci oceňují praktické příklady, moderní vybavení a okamžitou použitelnost získaných postupů. Přehled firem, které se našich školení zúčastnily, najdete také na stránce referencí.
Rezervujte termín pro jednotlivce i celý tým
Školení probíhá ve vypsaných termínech nebo dle dohody. Kapacita jedné skupiny je maximálně 8 osob, proto doporučujeme termín rezervovat včas.
Domluvte si online schůzku
Chcete před rezervací probrat obsah, konkrétní témata, počet účastníků, místo, termín nebo možnost praktického měření přímo na vašich linkách? Vyberte si v kalendáři krátkou online konzultaci se školitelem. Kalendářový widget stránky zde nevkládáme znovu.
Proškolte tým ve FOXON Academy se státní podporou až 60 %
MPSV společně s Úřadem práce ČR spustilo nový dotační projekt s názvem „Vzdělávání pro firmy“. Otevírá dveře k modernímu vzdělávání vašich techniků v rámci Průmyslu 4.0. Je to skvělá příležitost nakombinovat si kurzy z 9 okruhů FOXON Academy podle své potřeby a získat know-how mnohem levněji.
Z praxe: V De & Co najdou chybu v PROFINETu za pár minut
Společnost De & Co Hranice s.r.o. dodává výrobní linky a robotická pracoviště pro různé průmyslové obory. S postupným přechodem od menších strojů k rozsáhlým automatizovaným linkám se zvýšila i složitost komunikačních sítí. Proto vznikla potřeba umět diagnostikovat PROFINET a zároveň se bezpečně vzdáleně připojovat k zařízením, která již fungují u zákazníků. Jaké technologie s tím technikům pomáhají?
3 největší zabijáci průmyslové sítě PROFINET
Naši technici provádějí diagnostiku průmyslových sítí ve stovkách výrobních firem. Cestují po celé republice a odhalují příčiny výpadků. Zeptali jsme se jich, které problémy diagnostikují v poslední době u PROFINETových sítí zákazníků nejčastěji. Co nám odpověděli?
Případová studie: PROFINET v Magně Powertrain pod kontrolou
Magna Powertrain neměla dostatečný přehled a detaily o funkčnosti PROFINETové komunikace na linkách běžících v režimu 24/7. S pokračující digitalizací a sběrem dat z výroby už nechtěli při výpadku postupovat metodou „pokus–omyl“. Chtěli rychle identifikovat příčinu nebo problémům přímo předcházet, vidět aktuální topologii, mít záznamy událostí a sledovat, zda se někde nekumulují chyby.

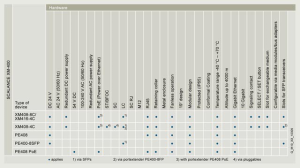

Porovnání parametrů PROFINET switchů SCALANCE X-200, X-300, XM-400 a XR-500
Porovnání vlasností jednotlivých provedení SIEMENS PROFINET switchů řady SCALANCE X-200, X-300, XM-400 a XR-500.
NOVINKA: Diagnostika sítí už od 7 900 Kč
I vaše síť může být těsně před „infarktem“ a vy o ničem nevíte. Přitom její zdraví můžete nechat zkontrolovat už od 7 900 Kč. A do 50 km od Liberce neúčtujeme ani cestovné. Zároveň rozšiřujeme péči o další typy sítí. Měříme a opravujeme PROFINET, PROFIBUS, CAN, DeviceNet, EtherCAT, Ethernet i ASi a Wi-Fi.
Jaký switch zvolit pro sítě PROFINET?
Je vhodné použít levné nemanažovatelné switche za pár korun nebo se vyplatí připlatit a koupit manažovatelné switche? Mám ušetřit na nákupu switchů pro výrobní linku nebo raději koupit kvalitní PROFINET switch?
