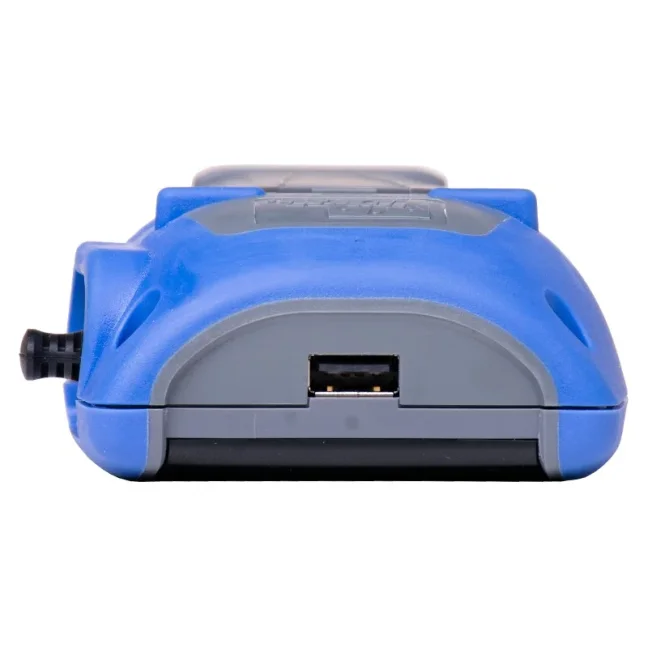

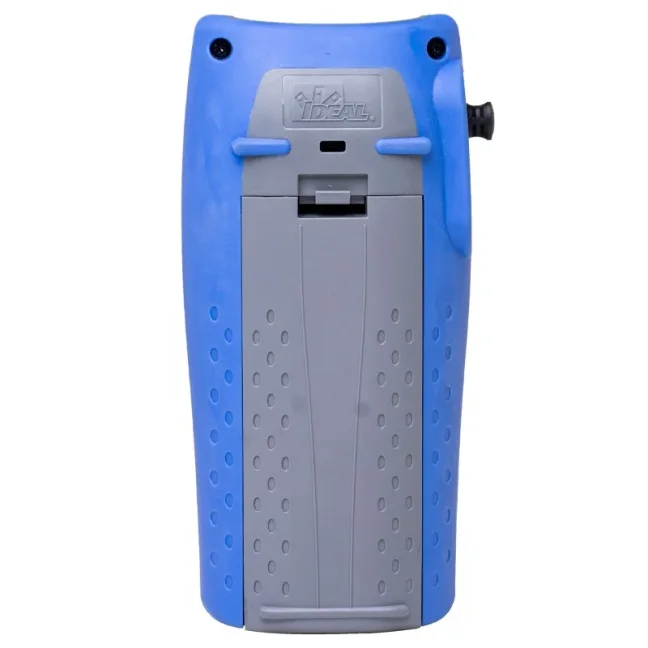

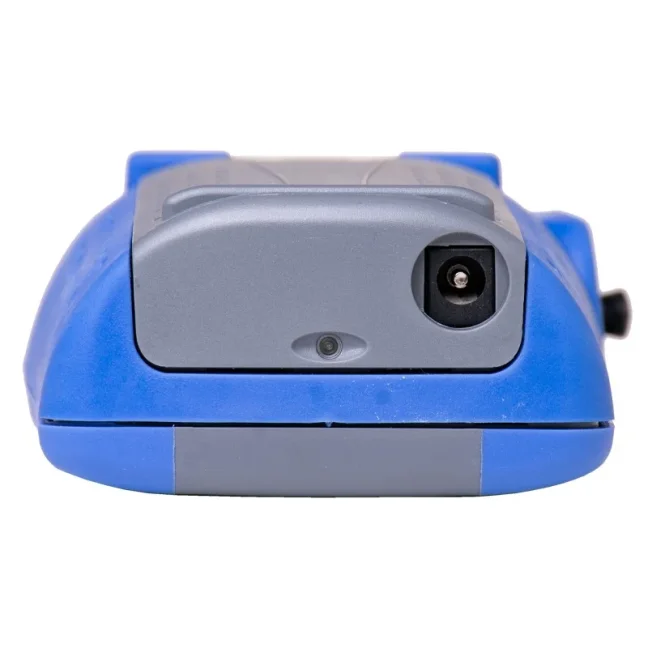

NaviTEK IE – tester kabeláže a diagnostika sítí PROFINET

Tester kabeláže a diagnostika sítí PROFINET

NaviTEK IE je přenosný tester pro kontrolu metalické i optické kabeláže a diagnostiku sítí PROFINET a Ethernet. Pomáhá při uvádění sítí do provozu, preventivní údržbě i hledání závad při servisu. Využijí ho výrobci strojů, integrátoři i technici údržby, kteří potřebují prověřit kabeláž, stav stanic a základní konfiguraci sítě přímo v provozu.

Proč zvolit NaviTEK IE?

• Pomáhá odhalit problémy dříve, než způsobí výpadek sítě nebo výroby
• U metalické i optické kabeláže pomáhá určit typ závady a místo, kde se nachází
• V síti PROFINET upozorní na duplicitní IP adresy, nesprávná jména stanic, chyby paketů nebo přetížené porty
• Porovná aktuální stav sítě s dříve uloženou mapou a odhalí nové, chybějící nebo změněné stanice
• Až 48hodinový záznam pomáhá dohledat nepravidelné chyby a výpadky vybrané PROFINET stanice
• Rozblikáním LED pomáhá rychle fyzicky dohledat vybranou PROFINET stanici v rozvaděči nebo na lince
• Vytváří PDF reporty pro doložení výsledků při předání stroje, kontrole sítě nebo servisním zásahu

Testování metalické kabeláže RJ45 a M12

NaviTEK IE testuje kabely zakončené konektory RJ45 pomocí hlavní jednotky a dodávaného vzdáleného modulu, které se připojí na opačné konce kabelu. Kontroluje správné zapojení jednotlivých vodičů, stínění a délku kabelu. U přerušení, zkratu nebo chybného zapojení určí také vzdálenost k poruše.

Součástí balení jsou dva adaptérové kabely RJ45 male – M12 female, D-coded. Umožňují testovat čtyřvodičovou kabeláž PROFINET s konektory M12 D-coded mezi hlavní jednotkou a vzdáleným modulem. Nelze je použít pro přímé připojení k zařízení, které má rovněž zásuvku M12 female.

Co při testování metalické kabeláže zjistíte?

• délku kabelu a vzdálenost k přerušení, zkratu nebo jiné poruše
• správné zapojení jednotlivých párů i každého vodiče samostatně
• stav stínění kabelu
• chybné zapojení, rozdělené páry, přerušené vodiče nebo zkraty
• zapojení nestandardních kabelů s možností výběru testovaných vodičů 1–8 a stínění

Testování optické kabeláže

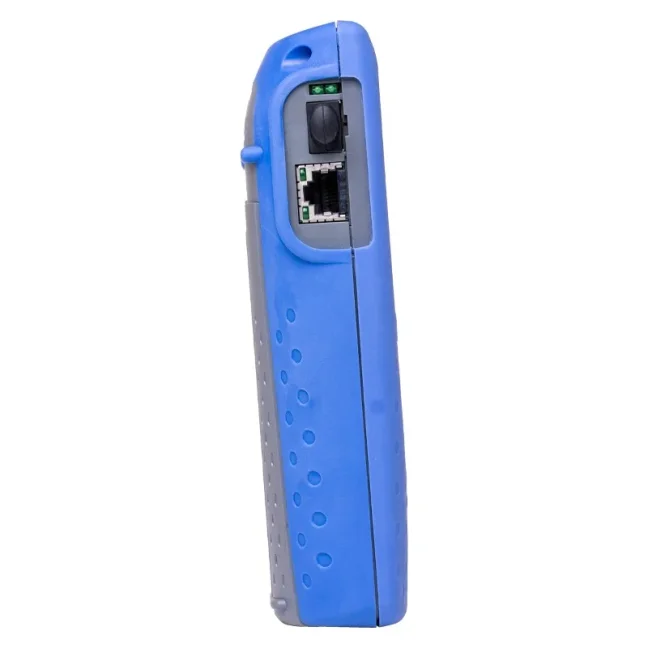

NaviTEK IE má slot pro volitelný SFP modul, který umožňuje přímé připojení k optickým sítím s rychlostí 1 Gb/s. Tester změří úroveň přijímaného optického výkonu a vyhodnotí ji jako dobrou, vyhovující nebo nedostatečnou. Nízká úroveň výkonu může upozornit například na znečištěné konektory, příliš ohnutý nebo poškozený optický kabel.

Optické sítě 100BASE-FX s rychlostí 100 Mb/s nelze připojit přímo přes SFP slot testeru. Pro jejich testování je nutný volitelný externí media konvertor, do kterého se vloží vhodný SFP modul. Media konvertor převede optickou síť 100BASE-FX na metalický Ethernet 100BASE-TX pro připojení do portu RJ45 testeru.

SFP modul pro přímé připojení k optické síti 1 Gb/s ani externí media konvertor a SFP modul pro sítě 100BASE-FX nejsou součástí standardního balení.

Diagnostika PROFINET stanic bez použití PC

NaviTEK IE vyhledá dostupné PROFINET IO Device stanice a zobrazí jejich základní údaje, například jméno stanice, IP a MAC adresu, masku sítě, výrobce, objednací kód nebo verzi firmwaru a hardwaru.

Tester upozorní na nesprávná nebo duplicitní jména stanic, duplicitní IP adresy, ztracené či chybné pakety a vysoké zatížení portů. Stav jednotlivých stanic zobrazuje pomocí zeleného, žlutého nebo červeného označení.

Základní chyby lze opravit přímo v provozu. NaviTEK IE umožňuje změnit jméno stanice, IP adresu a masku sítě, obnovit tovární nastavení nebo rozblikat LED diody na vybrané stanici pro její snadnou identifikaci.

Záznam událostí v síti PROFINET až 48 hodin

NaviTEK IE lze připojit do sítě PROFINET RT a sledovat vybranou PROFINET stanici po dobu 1, 24 nebo 48 hodin. Tester v pravidelných intervalech zaznamenává do logu událostí stav stanice, její výpadky a chyby na vstupu a výstupu. Pomáhá tak odhalit nepravidelné závady, které se při běžné kontrole nemusí projevit.

Při dlouhodobém záznamu je vhodné připojit tester k napájecímu adaptéru.

Podrobné informace o PROFINET stanicích

NaviTEK IE zobrazí základní identifikační údaje, nastavení sítě i provozní statistiky jednotlivých PROFINET stanic. Technik tak může přímo v provozu zkontrolovat například:

• jméno stanice, IP adresu, MAC adresu a masku sítě,
• objednací kód, sériové číslo a Device ID,
• verzi firmwaru a hardwaru,
• počty paketů na vstupu a výstupu,
• počty zahozených a poškozených paketů na vstupu a výstupu,
• vytížení portů na vstupu a výstupu,
• informace o sousední PROFINET stanici.

Vyhodnocení stavu PROFINET stanic

NaviTEK IE vyhodnotí stav nalezených PROFINET IO Device stanic pomocí zeleného, žlutého nebo červeného označení. Technik tak rychle pozná, které stanice jsou v pořádku a které vyžadují kontrolu.

• Zelený stav: stanice nemá poškozené pakety, chyby ani alarmy, její IP adresa a jméno jsou jedinečné a vytížení portu je nižší než 10 %.
• Žlutý stav: stanice je funkční, ale tester zjistil například poškozené pakety, vytížení portu v rozsahu 10–50 %, stejné další stanice, které mají jiný firmware nebo hardware verzi, připojení rychlostí 10 Mb/s nebo komunikaci v režimu half duplex.
• Červený stav: tester zjistil závažný problém, například duplicitní IP adresu nebo jméno, nesprávnou IP adresu či masku sítě, chybu stanice, překročení povoleného počtu poškozených paketů nebo vytížení portu vyšší než 50 %.

Generování reportů

NaviTEK IE nabízí tři režimy automatického generování reportů: po každém testu, pouze po úspěšně dokončeném testu nebo nikdy.

Reporty lze vytvořit ve formátu PDF nebo CSV a zvolit mezi stručným přehledem a podrobným reportem.

Výsledné reporty lze exportovat na USB paměť nebo přenést přes USB Wi-Fi adaptér do mobilního zařízení pomocí aplikace TREND AnyWARE.

Ukázky reportů z testování metalické kabeláže

Před měřením se v testeru zvolí odpovídající typ kabelu. Pro běžnou čtyřvodičovou kabeláž PROFINET je připravena volba PROFINET 4W. Tester podporuje také běžné kategorie ethernetové kabeláže a vlastní nastavení mapy zapojení.

Ukázka reportu kabelu s nalezenou závadou:

Ukázka reportu správně zapojeného kabelu:

Ukázky reportů z diagnostiky PROFINET stanic

Po připojení testeru do sítě PROFINET a nastavení volné IP adresy v rámci rozsahu sítě PROFINET lze spustit diagnostiku dostupných stanic. Report následně obsahuje jejich identifikační údaje, síťové nastavení, stav komunikace a zjištěné chyby.

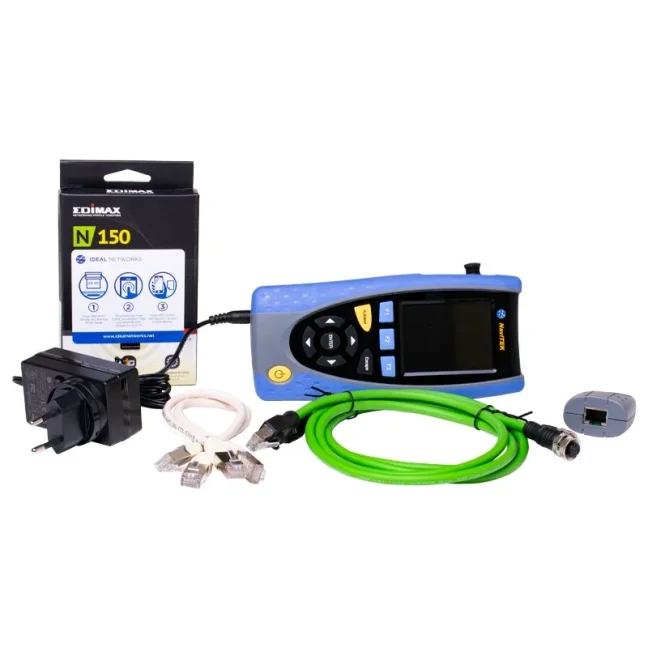

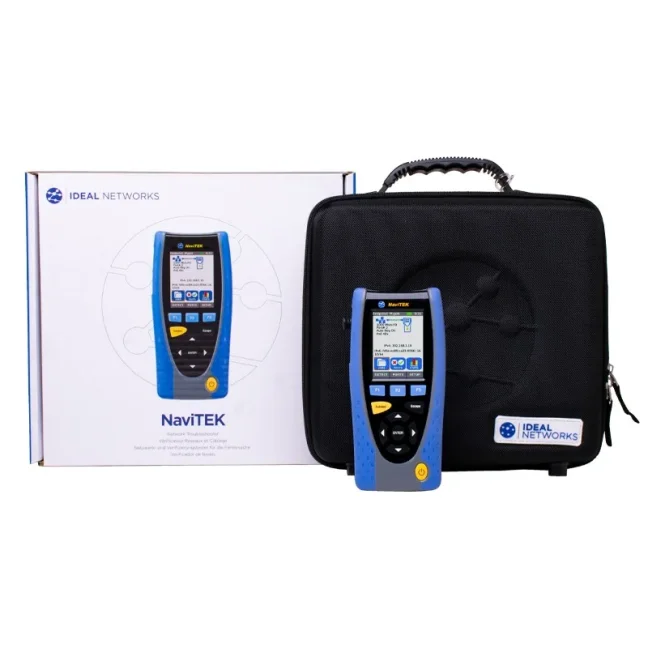

Co je součástí dodávky?

• 1x tester NaviTEK IE s barevným dotykovým displejem
• 1x vzdálený modul pro testování metalické kabeláže
• 1x dobíjecí bateriový modul s výdrží až 5 hodin
• 1x napájecí adaptér 12 VDC s redukcemi pro zásuvky EU, UK a US
• 2x stíněný patch kabel Cat 5e, délka 30 cm
• 2x adaptérový kabel RJ45 male – M12 female, D-coded, délka 1 m
• 1x USB Wi-Fi adaptér
• 1x stručný návod v angličtině

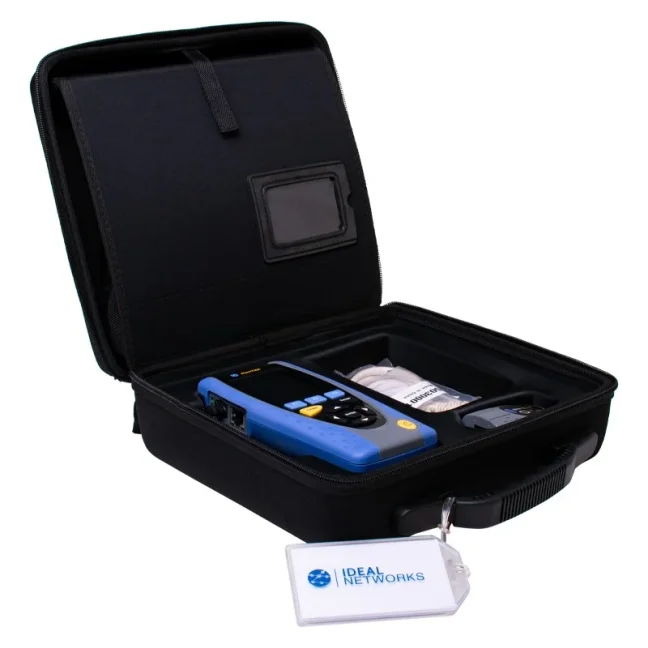

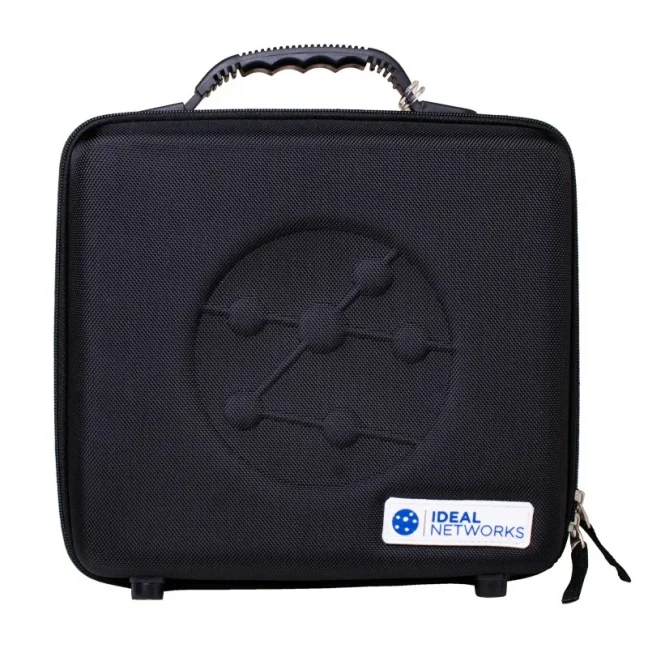

• 1x přepravní brašna
