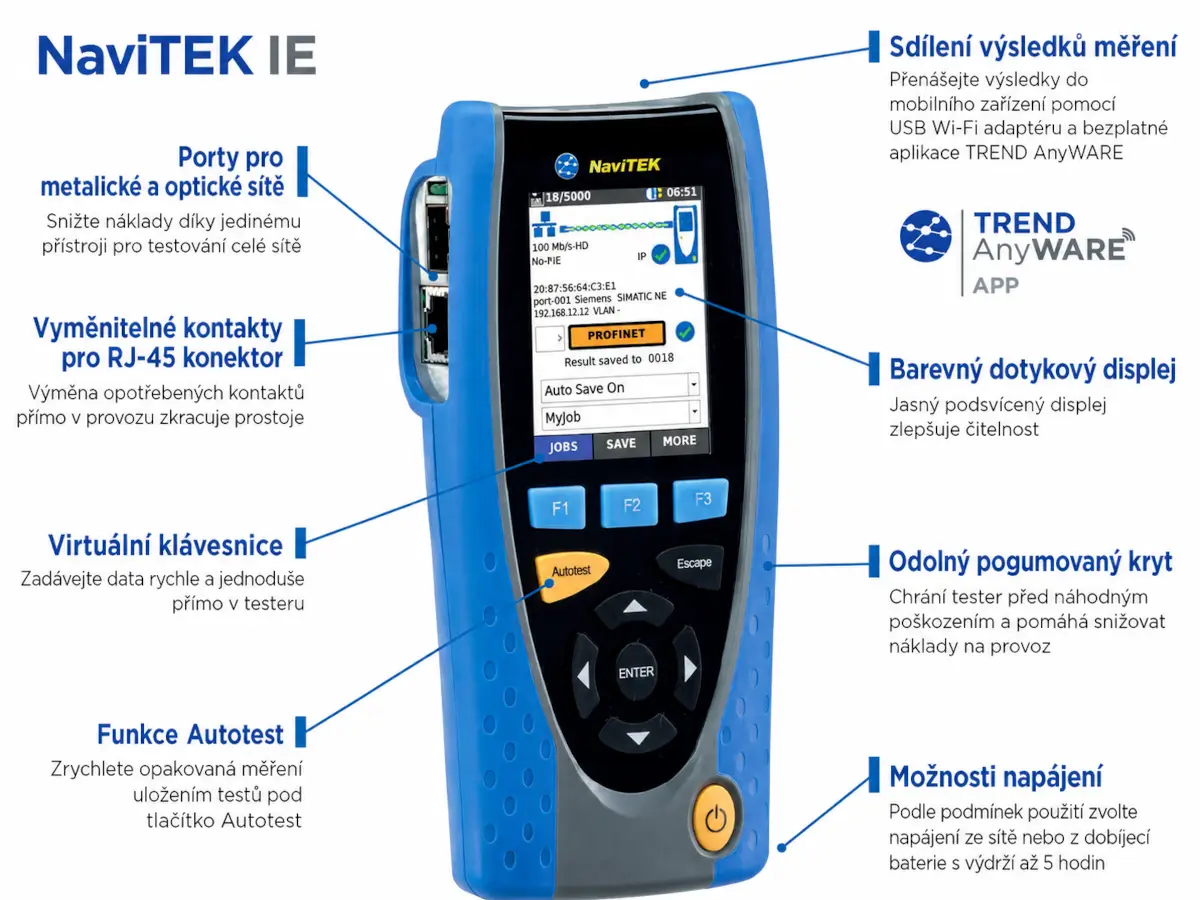

NaviTEK IE – tester kabeláže a diagnostika sietí PROFINET

Tester kabeláže a diagnostika sietí PROFINET

NaviTEK IE je prenosný tester na kontrolu metalickej aj optickej kabeláže a diagnostiku sietí PROFINET a Ethernet. Pomáha pri uvádzaní sietí do prevádzky, preventívnej údržbe aj vyhľadávaní porúch počas servisu. Využijú ho výrobcovia strojov, integrátori aj technici údržby, ktorí potrebujú preveriť kabeláž, stav staníc a základnú konfiguráciu siete priamo v prevádzke.

Prečo si vybrať NaviTEK IE?

• Pomáha odhaliť problémy skôr, než spôsobia výpadok siete alebo výroby
• Pri metalickej aj optickej kabeláži pomáha určiť typ poruchy a miesto, kde sa nachádza
• V sieti PROFINET upozorní na duplicitné IP adresy, nesprávne názvy staníc, chyby paketov alebo preťažené porty
• Porovná aktuálny stav siete s predtým uloženou mapou a odhalí nové, chýbajúce alebo zmenené stanice
• Až 48-hodinový záznam pomáha dohľadať nepravidelné chyby a výpadky vybranej PROFINET stanice
• Rozblikaním LED pomáha rýchlo fyzicky dohľadať vybranú PROFINET stanicu v rozvádzači alebo na linke
• Vytvára PDF reporty na zdokumentovanie výsledkov pri odovzdaní stroja, kontrole siete alebo servisnom zásahu

Testovanie metalickej kabeláže RJ45 a M12

NaviTEK IE testuje káble zakončené konektormi RJ45 pomocou hlavnej jednotky a dodávaného vzdialeného modulu, ktoré sa pripoja na opačné konce kábla. Kontroluje správne zapojenie jednotlivých vodičov, tienenie a dĺžku kábla. Pri prerušení, skrate alebo chybnom zapojení určí aj vzdialenosť k poruche.

Súčasťou balenia sú dva adaptérové káble RJ45 male – M12 female, D-coded. Umožňujú testovať štvorvodičovú kabeláž PROFINET s konektormi M12 D-coded medzi hlavnou jednotkou a vzdialeným modulom. Nemožno ich použiť na priame pripojenie k zariadeniu, ktoré má takisto zásuvku M12 female.

Čo pri testovaní metalickej kabeláže zistíte?

• dĺžku kábla a vzdialenosť k prerušeniu, skratu alebo inej poruche
• správne zapojenie jednotlivých párov aj každého vodiča samostatne
• stav tienenia kábla
• chybné zapojenie, rozdelené páry, prerušené vodiče alebo skraty
• zapojenie neštandardných káblov s možnosťou výberu testovaných vodičov 1–8 a tienenia

Testovanie optickej kabeláže

NaviTEK IE má slot pre voliteľný SFP modul, ktorý umožňuje priame pripojenie k optickým sieťam s rýchlosťou 1 Gb/s. Tester zmeria úroveň prijímaného optického výkonu a vyhodnotí ju ako dobrú, vyhovujúcu alebo nedostatočnú. Nízka úroveň výkonu môže upozorniť napríklad na znečistené konektory, príliš ohnutý alebo poškodený optický kábel.

Optické siete 100BASE-FX s rýchlosťou 100 Mb/s nemožno pripojiť priamo cez SFP slot testera. Na ich testovanie je potrebný voliteľný externý media konvertor, do ktorého sa vloží vhodný SFP modul. Media konvertor prevedie optickú sieť 100BASE-FX na metalický Ethernet 100BASE-TX na pripojenie do portu RJ45 testera.

SFP modul na priame pripojenie k optickej sieti 1 Gb/s ani externý media konvertor a SFP modul pre siete 100BASE-FX nie sú súčasťou štandardného balenia.

Diagnostika PROFINET staníc bez použitia PC

NaviTEK IE vyhľadá dostupné PROFINET IO Device stanice a zobrazí ich základné údaje, napríklad názov stanice, IP a MAC adresu, masku siete, výrobcu, objednávací kód alebo verziu firmvéru a hardvéru.

Tester upozorní na nesprávne alebo duplicitné názvy staníc, duplicitné IP adresy, stratené či chybné pakety a vysoké zaťaženie portov. Stav jednotlivých staníc zobrazuje pomocou zeleného, žltého alebo červeného označenia.

Základné chyby možno opraviť priamo v prevádzke. NaviTEK IE umožňuje zmeniť názov stanice, IP adresu a masku siete, obnoviť výrobné nastavenia alebo rozblikať LED diódy na vybranej stanici na jej jednoduchú identifikáciu.

Záznam udalostí v sieti PROFINET až 48 hodín

NaviTEK IE možno pripojiť do siete PROFINET RT a sledovať vybranú PROFINET stanicu počas 1, 24 alebo 48 hodín. Tester v pravidelných intervaloch zaznamenáva do logu udalostí stav stanice, jej výpadky a chyby na vstupe a výstupe. Pomáha tak odhaliť nepravidelné poruchy, ktoré sa pri bežnej kontrole nemusia prejaviť.

Pri dlhodobom zázname je vhodné pripojiť tester k napájaciemu adaptéru.

Podrobné informácie o PROFINET staniciach

NaviTEK IE zobrazí základné identifikačné údaje, nastavenie siete aj prevádzkové štatistiky jednotlivých PROFINET staníc. Technik tak môže priamo v prevádzke skontrolovať napríklad:

• názov stanice, IP adresu, MAC adresu a masku siete,
• objednávací kód, sériové číslo a Device ID,
• verziu firmvéru a hardvéru,
• počty paketov na vstupe a výstupe,
• počty zahodených a poškodených paketov na vstupe a výstupe,
• vyťaženie portov na vstupe a výstupe,
• informácie o susednej PROFINET stanici.

Vyhodnotenie stavu PROFINET staníc

NaviTEK IE vyhodnotí stav nájdených PROFINET IO Device staníc pomocou zeleného, žltého alebo červeného označenia. Technik tak rýchlo zistí, ktoré stanice sú v poriadku a ktoré vyžadujú kontrolu.

• Zelený stav: stanica nemá poškodené pakety, chyby ani alarmy, jej IP adresa a názov sú jedinečné a vyťaženie portu je nižšie ako 10 %.
• Žltý stav: stanica je funkčná, ale tester zistil napríklad poškodené pakety, vyťaženie portu v rozsahu 10–50 %, rovnaké ďalšie stanice, ktoré majú inú verziu firmvéru alebo hardvéru, pripojenie rýchlosťou 10 Mb/s alebo komunikáciu v režime half duplex.
• Červený stav: tester zistil závažný problém, napríklad duplicitnú IP adresu alebo názov, nesprávnu IP adresu či masku siete, chybu stanice, prekročenie povoleného počtu poškodených paketov alebo vyťaženie portu vyššie ako 50 %.

Generovanie reportov

NaviTEK IE ponúka tri režimy automatického generovania reportov: po každom teste, iba po úspešne dokončenom teste alebo nikdy.

Reporty možno vytvoriť vo formáte PDF alebo CSV a zvoliť si medzi stručným prehľadom a podrobným reportom.

Výsledné reporty možno exportovať na USB pamäť alebo preniesť cez USB Wi-Fi adaptér do mobilného zariadenia pomocou aplikácie TREND AnyWARE.

Ukážky reportov z testovania metalickej kabeláže

Pred meraním sa v testeri zvolí zodpovedajúci typ kábla. Pre bežnú štvorvodičovú kabeláž PROFINET je pripravená voľba PROFINET 4W. Tester podporuje aj bežné kategórie ethernetovej kabeláže a vlastné nastavenie mapy zapojenia.

Ukážka reportu kábla s nájdenou poruchou:

Ukážka reportu správne zapojeného kábla:

Ukážky reportov z diagnostiky PROFINET staníc

Po pripojení testera do siete PROFINET a nastavení voľnej IP adresy v rámci rozsahu siete PROFINET možno spustiť diagnostiku dostupných staníc. Report následne obsahuje ich identifikačné údaje, sieťové nastavenie, stav komunikácie a zistené chyby.

Čo je súčasťou dodávky?

• 1x tester NaviTEK IE s farebným dotykovým displejom
• 1x vzdialený modul na testovanie metalickej kabeláže
• 1x dobíjací batériový modul s výdržou až 5 hodín
• 1x napájací adaptér 12 VDC s redukciami pre zásuvky EU, UK a US
• 2x tienený patch kábel Cat 5e, dĺžka 30 cm
• 2x adaptérový kábel RJ45 male – M12 female, D-coded, dĺžka 1 m
• 1x USB Wi-Fi adaptér
• 1x stručný návod v angličtine
• 1x prepravná taška
