od 82,41 EUR Vrátane DPH
- PROFINET, PROFIBUS...
- PROFINET
- Kabely PROFINET
- SIEMENS 6GK1901-1GA00 - Nástroj na odizolovanie PROFINET FastConnect
SIEMENS 6GK1901-1GA00 - Nástroj na odizolovanie PROFINET FastConnect
SIEMENS 6GK1901-1GA00 - ručný odizolovací nástroj pre káble Industrial Ethernet FastConnect a montáž kabeláže PROFINET. Dĺžka sa volí podľa konektora, vymeniteľné nožové kazety. Více
Kód: 6GK1901-1GA00
SIEMENS 6GK1901-1GA00 - ručný odizolovací nástroj pre káble Industrial Ethernet FastConnect a montáž kabeláže PROFINET. Dĺžka sa volí podľa konektora, vymeniteľné nožové kazety. Více
Kód: 6GK1901-1GA00
Predaj dielu 2
| Stav dielu | Kód | Záruka | Dostupnosť |
Dodanie Express? | Cena bez DPH | |
|---|---|---|---|---|---|---|
| Nový v uzavretom boxe (NC) | 6GK1901-1GA00 NC | 12/24 mesiacov | Externý sklad 11 ks |
Do 2-4 dní / Express
|
Na požiadanie
|
|
| Nový (N) | 6GK1901-1GA00 N | 12/24 mesiacov | Skladom FOXON 5 ks |
73 EUR
|
Nástroj na odizolovanie PROFINET FastConnect
Príprava kábla pre konektory Industrial Ethernet

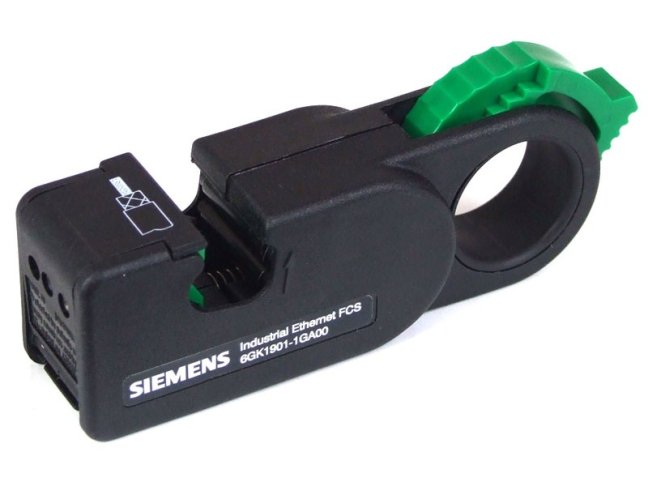

SIEMENS 6GK1901-1GA00 IE FastConnect Stripping Tool je ručné náradie na rýchle odizolovanie káblov Industrial Ethernet FastConnect. Odizoluje plášť a tienenie v dĺžke zodpovedajúcej pripájanému konektoru alebo zásuvke.
Uveďte typ kábla a konektora. Overíme, či je nástroj aj nožová kazeta správne zvolené.
Použitie pri montáži a údržbe siete
Tento nástroj využijete pri inštalácii káblov PROFINET a Industrial Ethernet, ako aj pri výmene konektorov. Správnu dĺžku prípravy určíte podľa konkrétneho konektora. Pred rezom skontrolujte, či je zvolená správna kazeta s nožmi a nastavenie hĺbky rezu.
Kompatibilita s káblami FastConnect
Nástroj je určený pre káble IE FastConnect. U modelov Siemens 6XV1840-2AU10 a 6XV1870-2B je kompatibilita s konštrukciou FastConnect potvrdená. V prípade iného kábla overte vhodnosť nástroja na základe jeho konštrukcie; podobný vonkajší priemer sám o sebe nestačí.

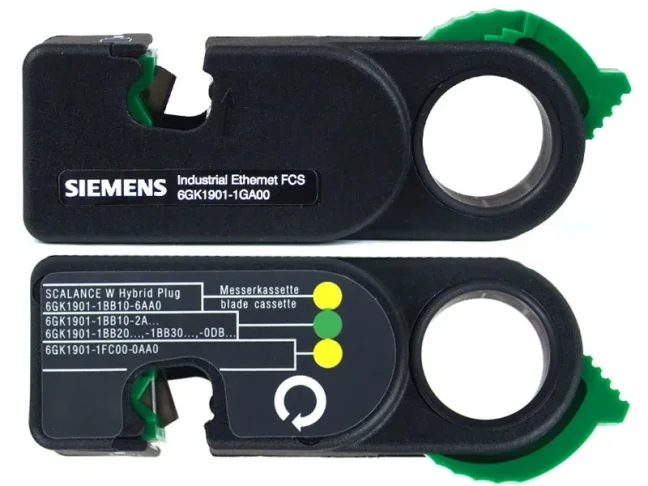

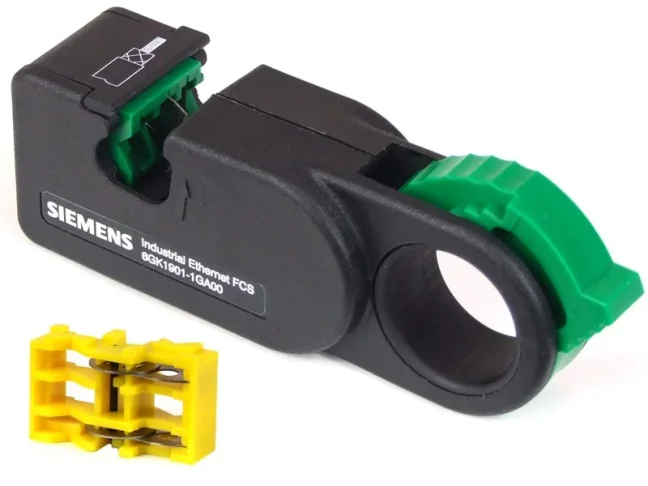

Výber nožovej kazety
Zelená kazeta 6GK1901-1GB01 má rozstup nožov 5 mm pre príslušné konektory IE FC RJ45 a modulárne zásuvky. Žltá kazeta 6GK1901-1GB00 má rozstup 12 mm pre príslušné zásuvky IE FC Outlet RJ45. Výber vždy overte podľa montážneho návodu konkrétneho konektora.
Potvrdíme osadenú kazetu a obsah dodávky pre konkrétnu ponúkanú variantu. Náhradné kazety sú samostatné položky.
Kontrola prípravy a výmena kazety
Kazetu vymeňte, ak rez nie je čistý alebo ak nástroj poškodzuje kábel. Po každej príprave skontrolujte dĺžku odizolovania, neporušenosť vodičov a stav tienenia. Pred novou montážou odrežte už použitý koniec kábla s odtlačkami kontaktov.
Technické parametre 6GK1901-1GA00
| Výrobca | SIEMENS |
|---|---|
| Objednávacie číslo | 6GK1901-1GA00 |
| Typové označenie | IE FastConnect Stripping Tool |
| Séria | SIMATIC NET / Industrial Ethernet FastConnect |
| Určenie | Odizolovanie plášťa a tienenia káblov IE FastConnect |
| Vyhotovenie | Ručné náradie |
| Voľba dĺžky | Podľa typu konektora a jeho montážneho návodu |
| Zelená kazeta | 6GK1901-1GB01, rozstup nožov 5 mm |
| Žltá kazeta | 6GK1901-1GB00, rozstup nožov 12 mm |
| Balenie náhradných kaziet | 5 kusov, samostatné položky |
| Predajná jednotka | Kus |
| Obsah dodávky | Nástroj; osadenú kazetu a príslušenstvo potvrdíme v ponuke |
Obsah dodávky
Odizolovací nástroj vo vybranej ponúkanej variante. Osadenú kazetu, stav a príslušenstvo potvrdíme v ponuke. Kábel a konektory sú samostatné položky.
Výber a správne používanie
Na aké káble je tento nástroj určený?
Nástroj je určený pre káble IE FastConnect. U modelov Siemens 6XV1840-2AU10 a 6XV1870-2B je kompatibilita s konštrukciou FastConnect potvrdená. V prípade iného kábla overte vhodnosť nástroja na základe jeho konštrukcie; podobný vonkajší priemer sám o sebe nestačí.
Ako vybrať správnu kazetu s nožmi?
Zelená kazeta 6GK1901-1GB01 má rozstup nožov 5 mm pre príslušné konektory IE FC RJ45 a modulárne zásuvky. Žltá kazeta 6GK1901-1GB00 má rozstup 12 mm pre príslušné zásuvky IE FC Outlet RJ45. Výber vždy overte podľa montážneho návodu konkrétneho konektora.
Je dĺžka odizolovania u všetkých konektorov rovnaká?
Nie. Dĺžka závisí od konkrétneho konektora alebo zásuvky. Postupujte podľa príslušného označenia na náradí a montážneho návodu konektora. Nastavenie nekopírujte len na základe tvaru alebo farby kábla.
Dajú sa vymeniť opotrebované nože?
Kazetu vymeňte, ak rez nie je čistý alebo ak nástroj poškodzuje kábel. Po každej príprave skontrolujte dĺžku odizolovania, neporušenosť vodičov a stav tienenia. Pred novou montážou odrežte už použitý koniec kábla s odtlačkami kontaktov.
Obsahuje balenie 5 nástrojov?
Nie. Označenie 6GK1901-1GA00 sa vzťahuje na odizolovací nástroj. Údaj 5 kusov sa vzťahuje na samostatne objednávané náhradné kazety 6GK1901-1GB00 a 6GK1901-1GB01.
Prečo si objednať u spoločnosti FOXON
Pomôžeme vám vybrať kabeláž a príslušenstvo podľa konkrétnej inštalácie PROFINET. Zašlite nám schému trasy, označenie zariadení a popis prostredia.
Výber pre konkrétnu trasu
Prejdeme si spôsob uloženia, pohyb, teplotu a požiadavky konkrétnej inštalácie.
Kábel a konektory
Overíme kompatibilitu vodičov, tienenia, rozmerov a spôsobu montáže.
Príprava kabeláže
Pomôžeme vám vybrať správny nástroj a postup podľa konkrétneho konektora.
Diagnostika PROFINET
Pomôžeme vám s meraním kabeláže a hľadaním príčin výpadkov komunikácie.
Česká technická podpora
Preberieme topológiu, prostredie a postup výmeny kábla s ohľadom na prevádzkové podmienky stroja.
Potvrdenie dodávky
Pred zadávaním objednávky potvrdíme vyhotovenie, množstvo a termín dodania.
Technické listy a montážne podklady
V záložke „Na stiahnutie“ nájdete aktuálne dostupné technické listy v jazykoch EN, DE a ES, montážnu príručku pasívnych komponentov PROFINET a sprievodcu výberom káblov Siemens.
Otvoriť súbory na stiahnutieTechnické vlastnosti 6GK1901-1GA00
IE FastConnect Stripping Tool
Identifikácia a použitie
| Výrobca | SIEMENS |
|---|---|
| Objednávacie číslo | 6GK1901-1GA00 |
| Typové označenie | IE FastConnect Stripping Tool |
| Séria | SIMATIC NET / Industrial Ethernet FastConnect |
| Určenie | Odizolovanie plášťa a tienenia káblov IE FastConnect |
| Vyhotovenie | Ručné náradie |
| Voľba dĺžky | Podľa typu konektora a jeho montážneho návodu |
Nožové kazety a dodávka
| Zelená kazeta | 6GK1901-1GB01, rozstup nožov 5 mm |
|---|---|
| Žltá kazeta | 6GK1901-1GB00, rozstup nožov 12 mm |
| Balenie náhradných kaziet | 5 kusov, samostatné položky |
| Predajná jednotka | Kus |
| Obsah dodávky | Nástroj; osadenú kazetu a príslušenstvo potvrdíme v ponuke |
Kompatibilita a montáž
Nástroj je určený pre káble IE FastConnect. U modelov Siemens 6XV1840-2AU10 a 6XV1870-2B je kompatibilita s konštrukciou FastConnect potvrdená. V prípade iného kábla overte vhodnosť nástroja na základe jeho konštrukcie; podobný vonkajší priemer sám o sebe nestačí.
Zelená kazeta 6GK1901-1GB01 má rozstup nožov 5 mm pre príslušné konektory IE FC RJ45 a modulárne zásuvky. Žltá kazeta 6GK1901-1GB00 má rozstup 12 mm pre príslušné zásuvky IE FC Outlet RJ45. Výber vždy overte podľa montážneho návodu konkrétneho konektora.
Použitie a dodávka
Kazetu vymeňte, ak rez nie je čistý alebo ak nástroj poškodzuje kábel. Po každej príprave skontrolujte dĺžku odizolovania, neporušenosť vodičov a stav tienenia. Pred novou montážou odrežte už použitý koniec kábla s odtlačkami kontaktov.
Rozsah dodávky a príslušenstvo potvrdíme podľa zvolenej varianty.
Výber vhodného vyhotovenia
Na aké káble je tento nástroj určený?
Nástroj je určený pre káble IE FastConnect. U modelov Siemens 6XV1840-2AU10 a 6XV1870-2B je kompatibilita s konštrukciou FastConnect potvrdená. V prípade iného kábla overte vhodnosť nástroja na základe jeho konštrukcie; podobný vonkajší priemer sám o sebe nestačí.
Ako vybrať správnu kazetu s nožmi?
Zelená kazeta 6GK1901-1GB01 má rozstup nožov 5 mm pre príslušné konektory IE FC RJ45 a modulárne zásuvky. Žltá kazeta 6GK1901-1GB00 má rozstup 12 mm pre príslušné zásuvky IE FC Outlet RJ45. Výber vždy overte podľa montážneho návodu konkrétneho konektora.
Je dĺžka odizolovania u všetkých konektorov rovnaká?
Nie. Dĺžka závisí od konkrétneho konektora alebo zásuvky. Postupujte podľa príslušného označenia na náradí a montážneho návodu konektora. Nastavenie nekopírujte len na základe tvaru alebo farby kábla.
Montáž a použitie
Dajú sa vymeniť opotrebované nože?
Kazetu vymeňte, ak rez nie je čistý alebo ak nástroj poškodzuje kábel. Po každej príprave skontrolujte dĺžku odizolovania, neporušenosť vodičov a stav tienenia. Pred novou montážou odrežte už použitý koniec kábla s odtlačkami kontaktov.
Obsahuje balenie 5 nástrojov?
Nie. Označenie 6GK1901-1GA00 sa vzťahuje na odizolovací nástroj. Údaj 5 kusov sa vzťahuje na samostatne objednávané náhradné kazety 6GK1901-1GB00 a 6GK1901-1GB01.
Je vhodný pre každý zelený ethernetový kábel?
Nástroj je určený pre káble IE FastConnect. U modelov Siemens 6XV1840-2AU10 a 6XV1870-2B je kompatibilita s konštrukciou FastConnect potvrdená. V prípade iného kábla overte vhodnosť nástroja na základe jeho konštrukcie; podobný vonkajší priemer sám o sebe nestačí.
Môžem ním pripraviť kábel PROFIBUS?
Pre káble PROFIBUS FastConnect existuje samostatný nástroj 6GK1905-6AA00. Nevyvodzujte vhodnosť pre konkrétny kábel na základe toho, že je od toho istého výrobcu alebo má podobný priemer.
Prevádzka a technické poradenstvo
Odizoluje aj jednotlivé dátové vodiče?
Nástroj pripravuje plášť a tienenie kábla. Pri konektoroch s kontaktmi na pripojenie cez izoláciu zostáva izolácia jednotlivých vodičov zachovaná. Dodržujte presný postup pre príslušný konektor.
Nahradí to kontrolu hotového kábla?
Nie. Po montáži skontrolujte kontakt tienenia, odľahčenie ťahu a zapojenie. Hotovú trasu zmerajte vhodným testerom kabeláže.
Čo je potrebné zaslať na overenie vhodnosti?
Zašlite celé objednávacie číslo kábla a konektora, fotografiu označenia kábla a požadovaný spôsob montáže. Overíme nástroj, kazetu a príslušenstvo.
