Recenze: PLC Horner Micro X4 v rukou Jardy Blažka

Irská firma Horner Automation vyrábí opravdu široké spektrum produktů all-in-one, tedy PLC s HMI a I/O. Jarda Blažek (blaja.cz) jich otestoval už několik. Čím ho zaujala X ČTYŘKA? Šlo všechno jako "po másle"?.

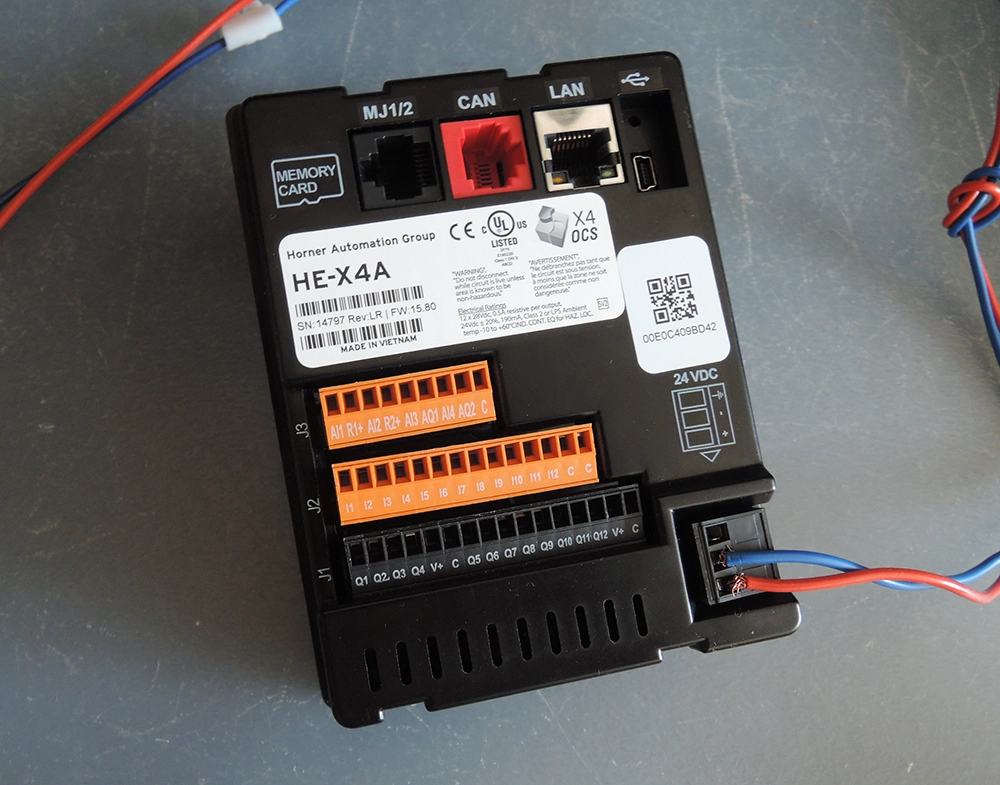

Recenze: PLC Horner Micro HE-X4A

PLC HMI 4,3″ má barevný dotyk displej s analog/digitál vstupy a výstupy. Na první pohled to snad ani není PLC, jen HMI, ale není to tak, což si ukážeme prakticky.

• HE-X4A,
• 12x DI (4x HSC, 500 kHz),
• 12x DO (2x PWM, 65 kHz),
• 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit),
• 2x AO (4-20 mA, 12 bit).
• Velikost 96 x 125 x 31 mm.
• Vyrobeno ve Vietnamu, dle informace na nálepce a na webu prodejce tady.

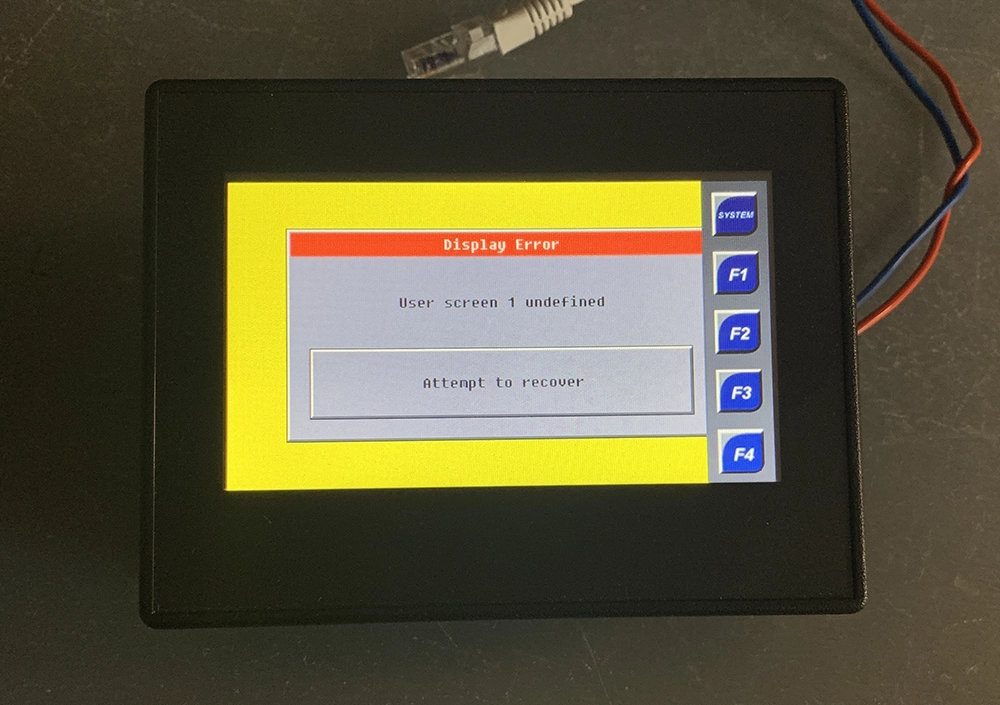

Po prvním zapnutí bez konfigurace se objeví tato obrazovka. Přes systémovou klávesu zkusíme nastavit nějakou IP adresu a kouknout, co vše se v systémovém menu ukrývá.

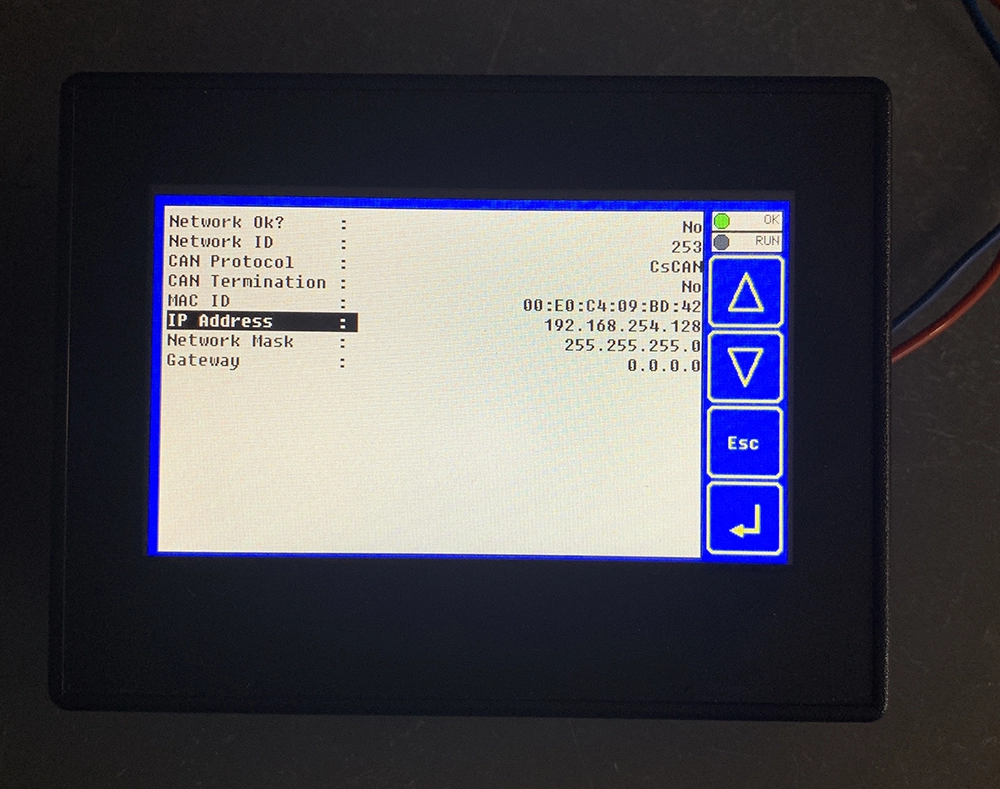

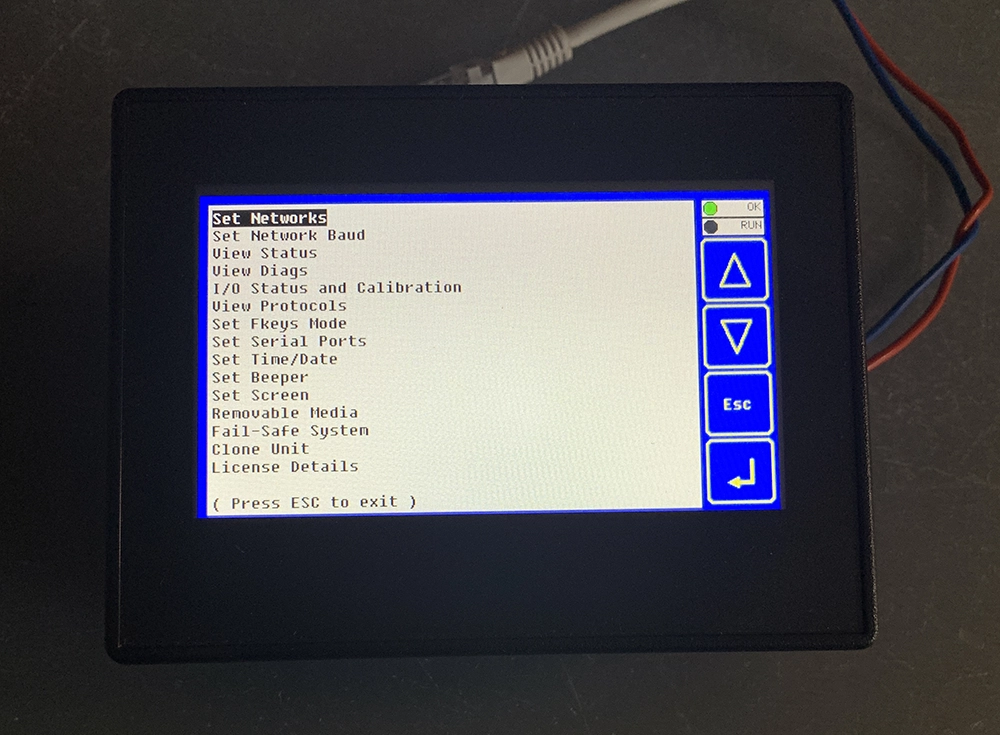

Celé systémové menu je v podstatě stejné, jako u větších PLC displejů, jen je celé textové, ikony by se tady dost dobře nevešly.

Zatím stačí nastavit IP adresu 192.168.1.132.

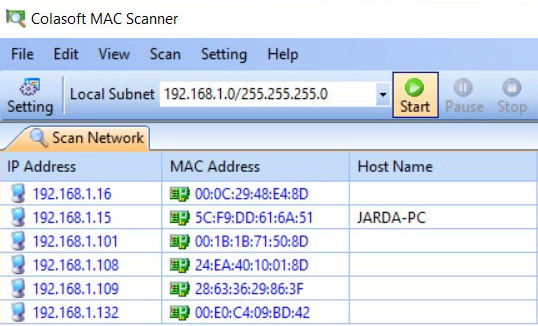

Po připojení do sítě musíme PLC "vidět" třeba nějakým nástrojem, nebo přes funkci ping.

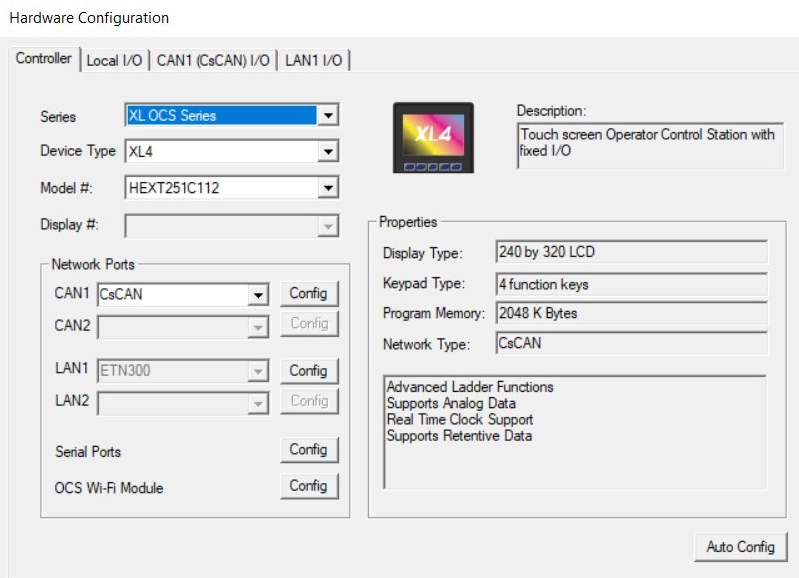

V HW konfiguraci přes software Cscape necháme tentokrát vytvořený nový projekt a zkusíme jej nahrát do PLC, i když máme PLC úplně jiné než zde v projektu.

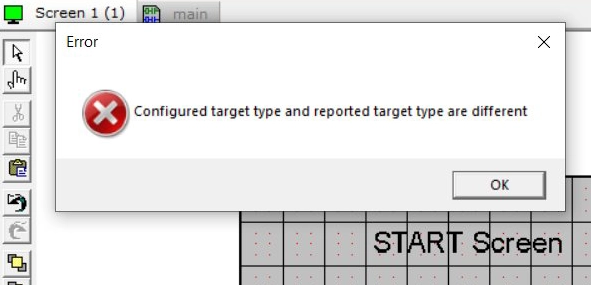

Nejde to, systém neomylně pozná co je co a nepovolí nahrání konfigurace, což je v pořádku.

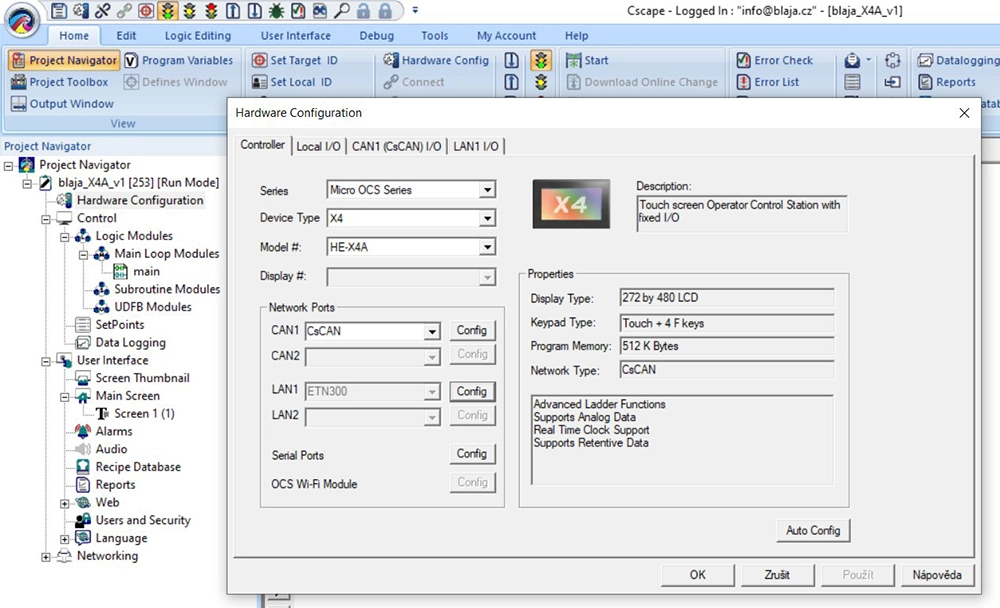

Tady už je ta správná konfigurace.

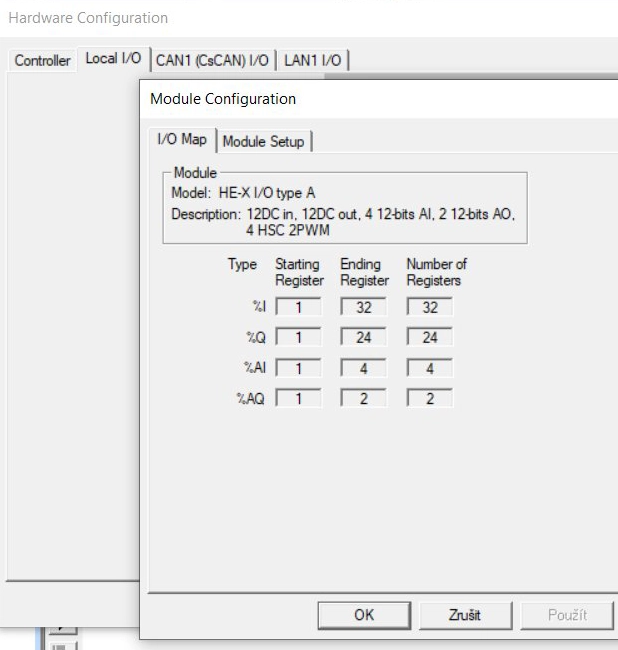

Plus adresace.

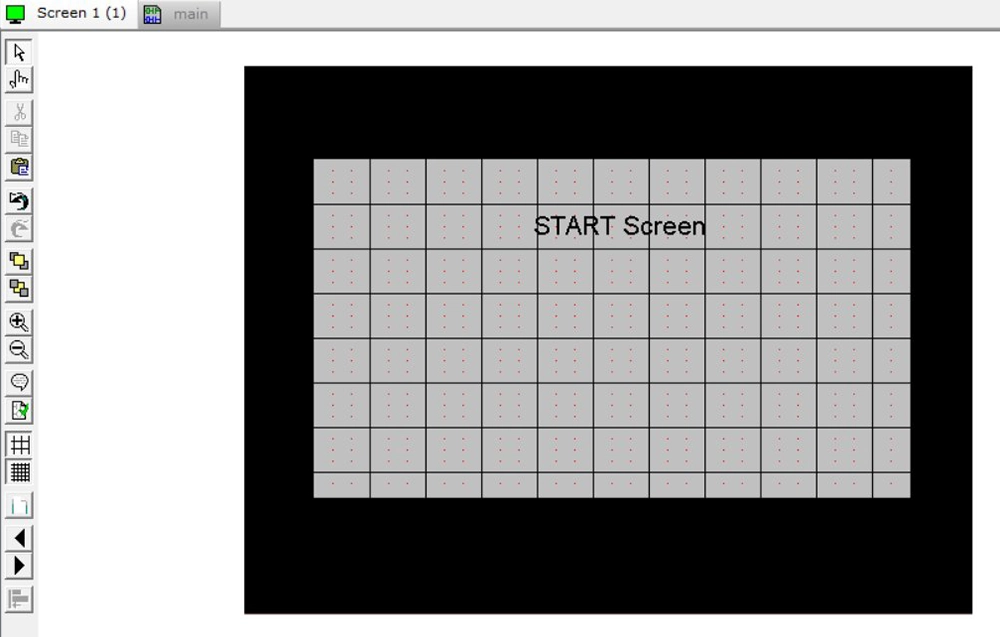

Tentokrát si necháme nový generovaný projekt a zkusíme do něj nějak dostat něco z předchozích projektů.

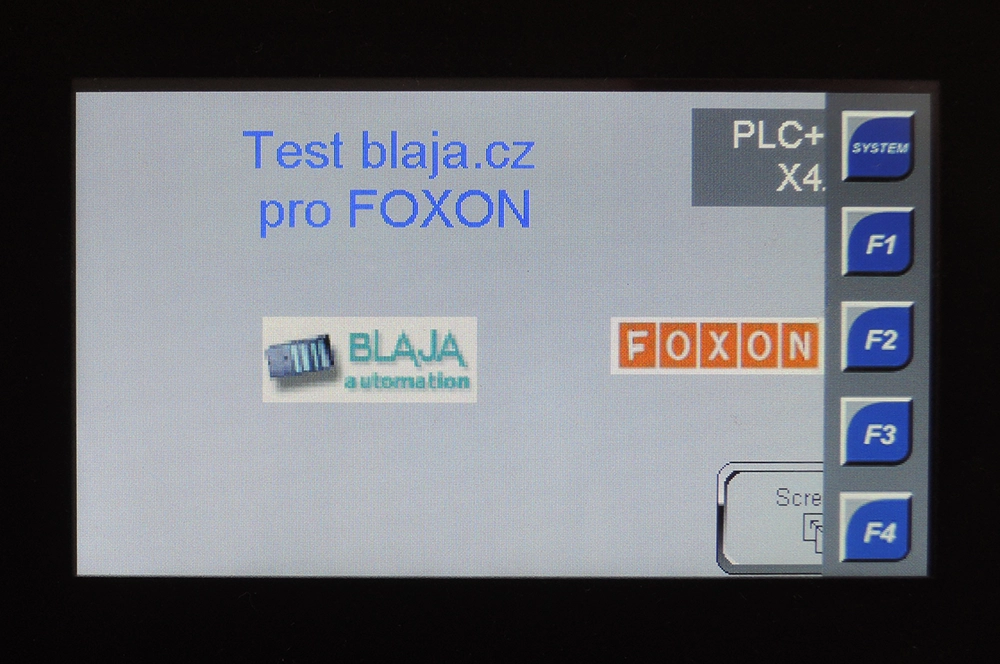

Takto to bude za chvíli vypadat.

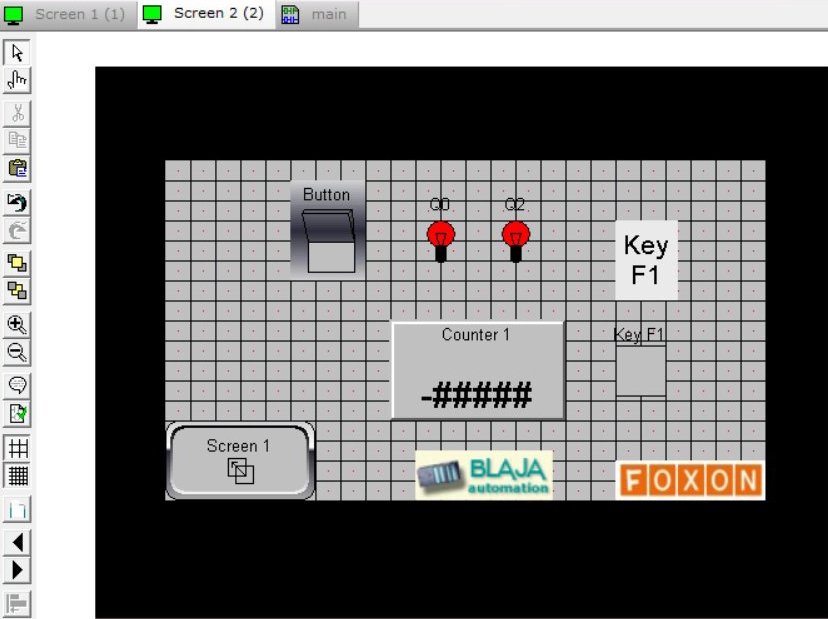

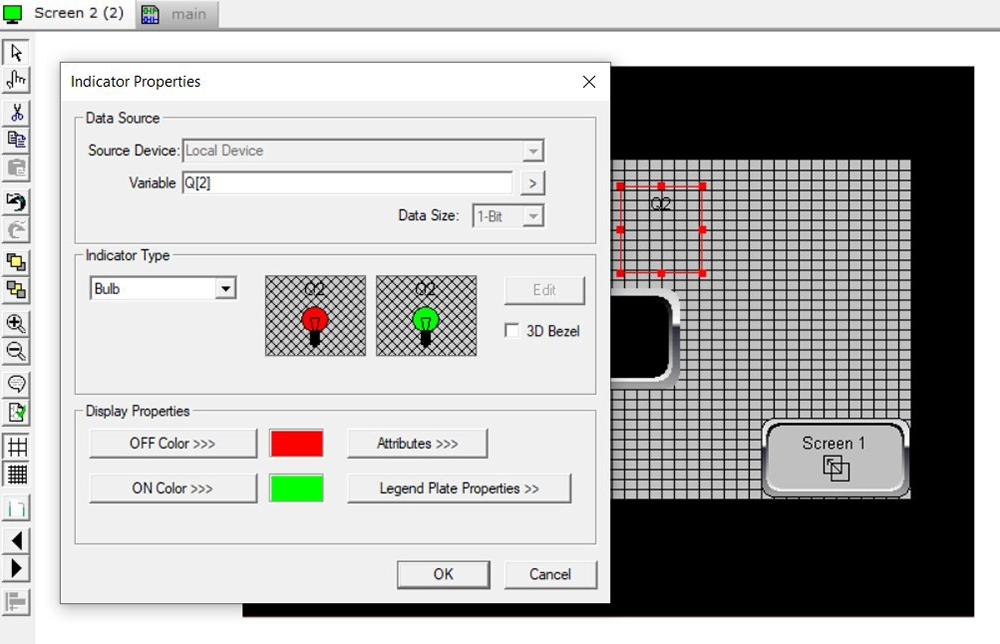

I když jsme z předešlého projektu přes schránku zkopírovali objekty, tato malá řada některou grafiku nezná, je nutné ji vybrat a potvrdit. Nebo si načíst vlastní obrázek, což je v praxi fajn, není třeba při přenosu projektů nic moc opravovat.

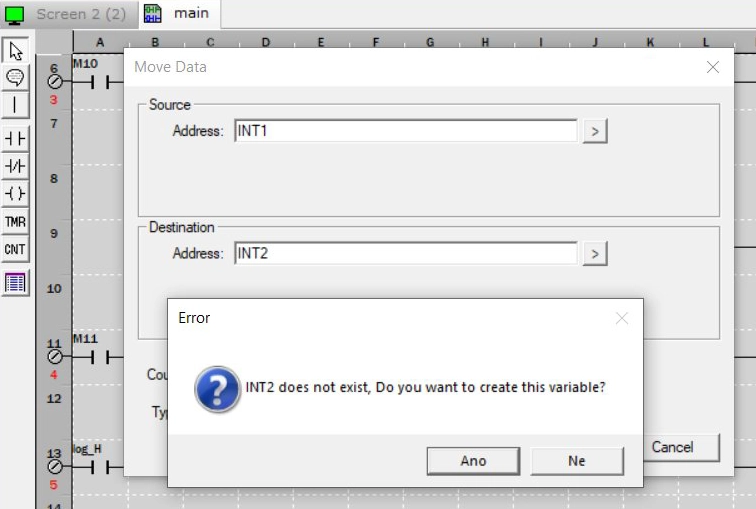

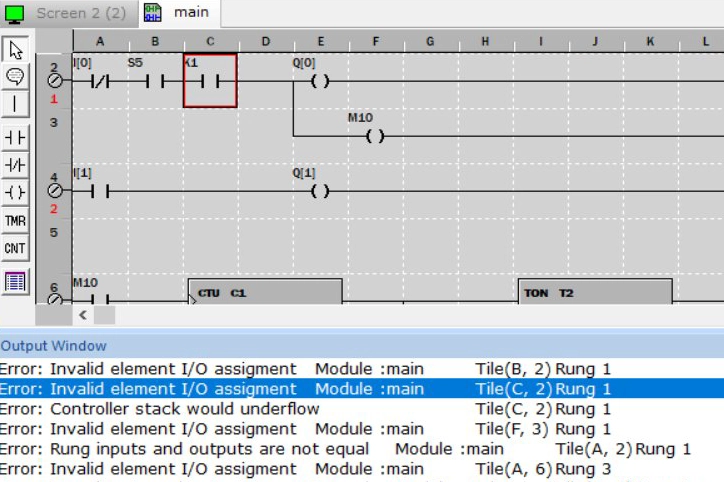

Překopírujeme taky kousek programu, ale bez proměnných, takže při kompilaci budeme muset tyto opravit.

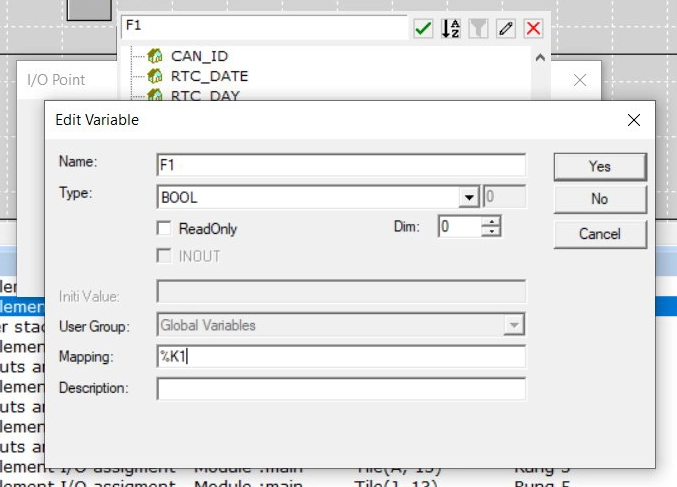

Systémové proměnné musíme doplnit o mapování.

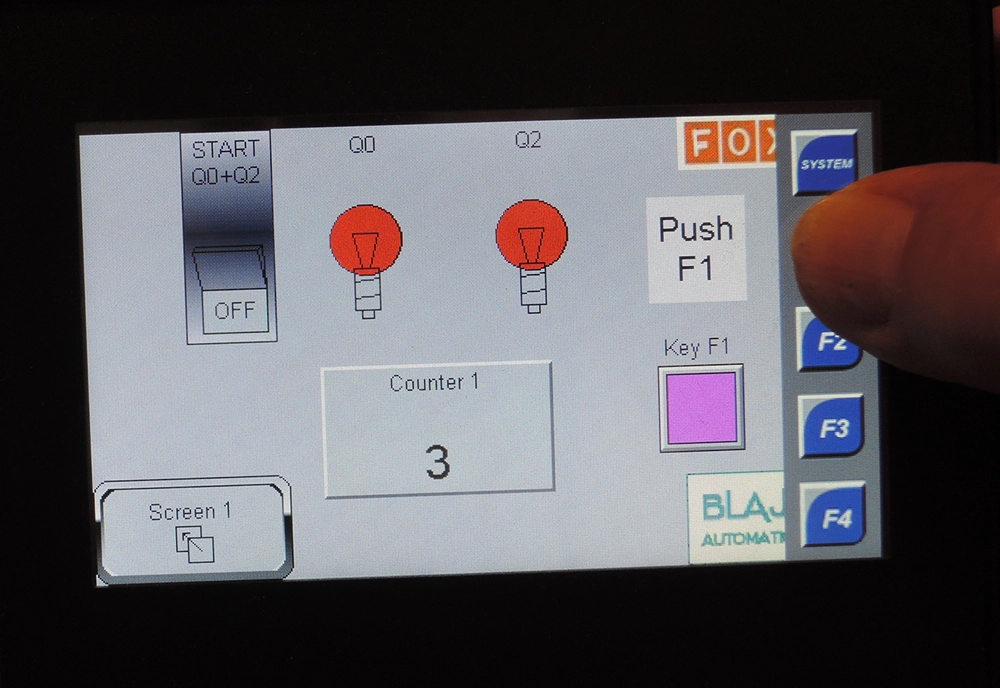

Třeba pro tlačítko F1.

Ostatní stačí jen potvrdit.

"A je to", jak praví dva kamarádi.

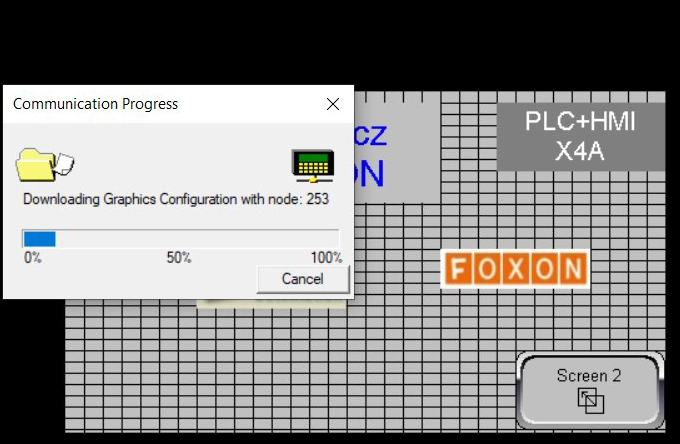

Nyní již nám software povolí nahrání projektu do PLC.

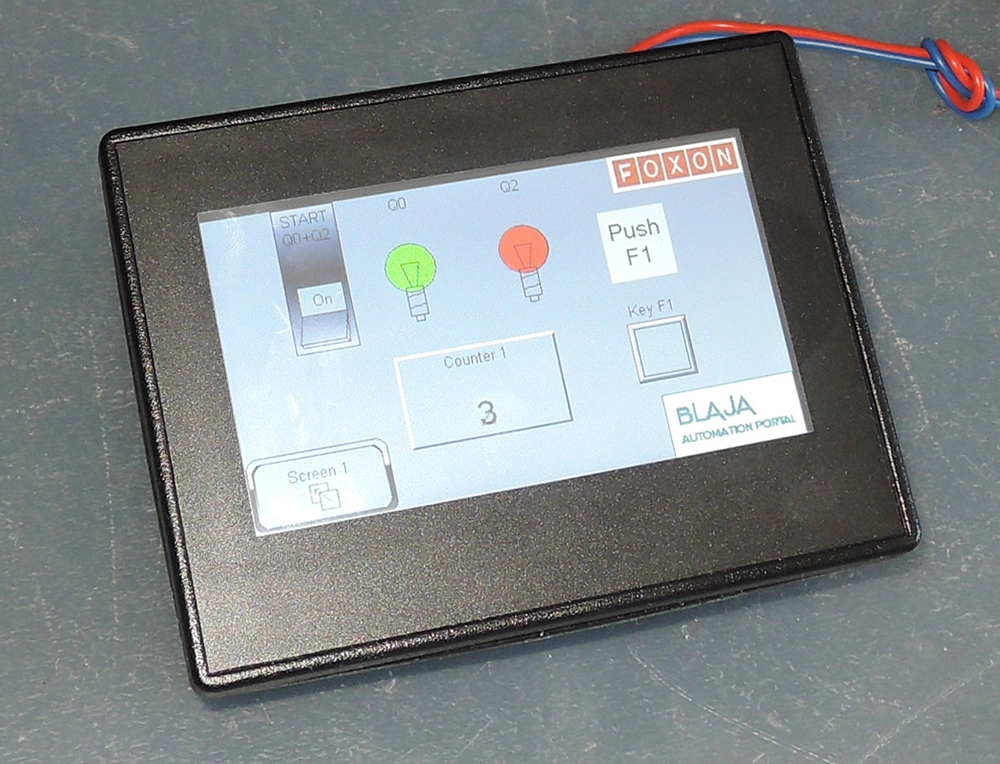

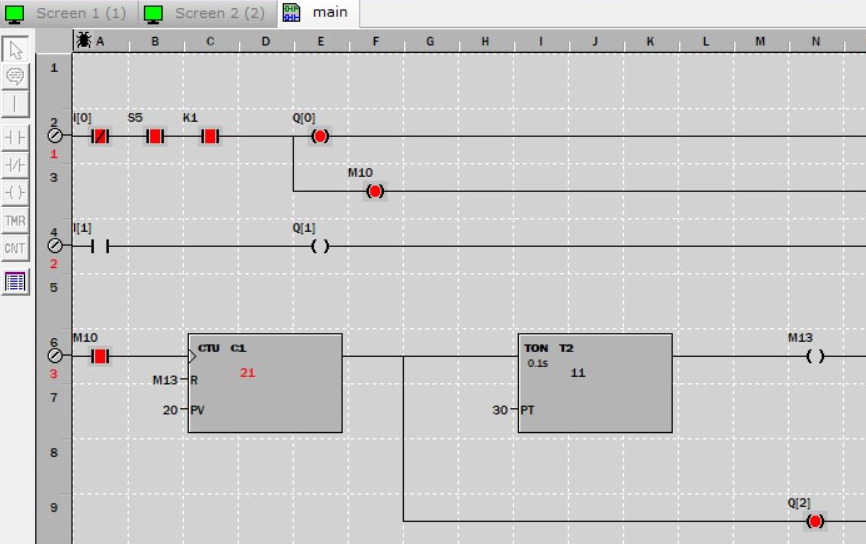

Jede to jako po másle.

Jako zde. Manuály a další informace najdete u produktu.

Závěr:
Jakmile si uděláte jeden projekt, tak další již nejsou problém, většina funkcí je shodných.

Tato malá řada je poměrně výkonná a na spousty aplikací jistě bude stačit. A na širokoúhlý displej se vejde dost informací.
Jaroslav Blažek
