Recenze: PLC s integrovaným HMI Horner z řady Canvas – část 2 HMI a vzdálený monitoring

PLC s integrovaným HMI značky Horner nejsou v naší nabídce dlouho, ale již nyní vzbuzují zaslouženou pozornost. Oslovili jsme odborníka na průmyslovou automatizaci Jaroslava Blažka (blaja.cz), aby se na ně podíval blíže – zejména z pohledu funkcionality, intuitivnosti a možností jejich nasazení v praxi. Jak si u něj tato zařízení Horner vedla a co na ně říká, se dozvíte v následující recenzi:

Prozkoumat PLC s HMI a I/O Horner

Recenze Jaroslava Blažka:

PLC včetně HMI v jednom zařízení od Horner je tedy zařízení 2 v 1. Ovšem vzhledem k tomu, co všechno toto zařízení nabízí, mohli bychom ho považovat i za 4 v 1. Koukneme tedy na to, jak funguje jeho HMI část a také webový server. Navazujeme tak na první část věnovanou PLC funkci zařízení Canvas 4.

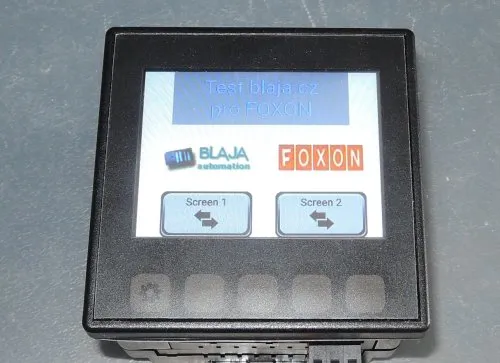

Zde vidíme výsledek, ke kterému se chceme dopracovat. Úvodní obrazovka, kde jsou dvě tlačítka pro vstup na další obrazovky. Dvě loga jen na ukázku, na obrazovku se dá umístit téměř cokoliv. Mrkneme, jak na to.

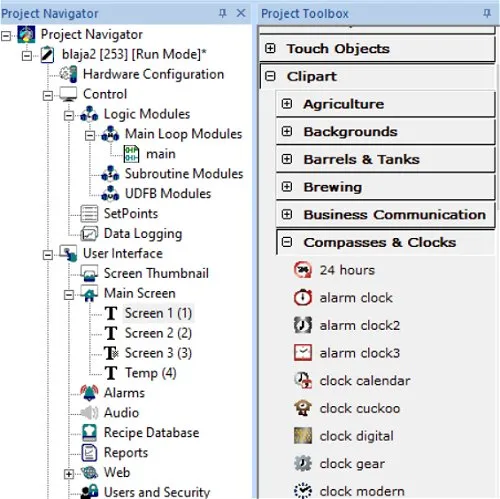

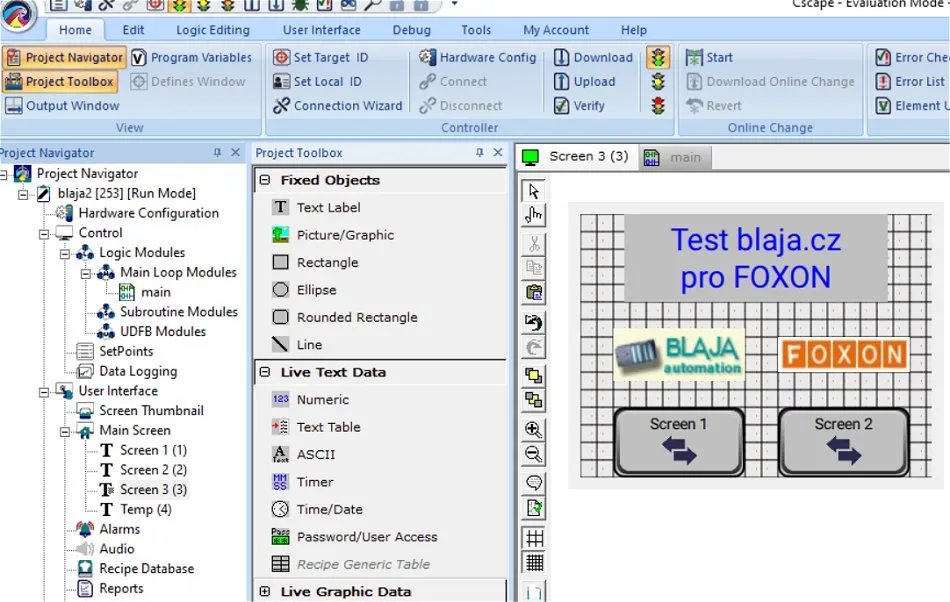

Ve větvi „User interface" si vytvoříme čtyři obrazovky, Temp slouží k odložení momentálně nepotřebných tagů a grafiky. Názvy libovolné a nastavení „start screen" také. Všechno je to intuitivní, pokud jste někdy něco s HMI dělali, bude to hotové raz-dva.

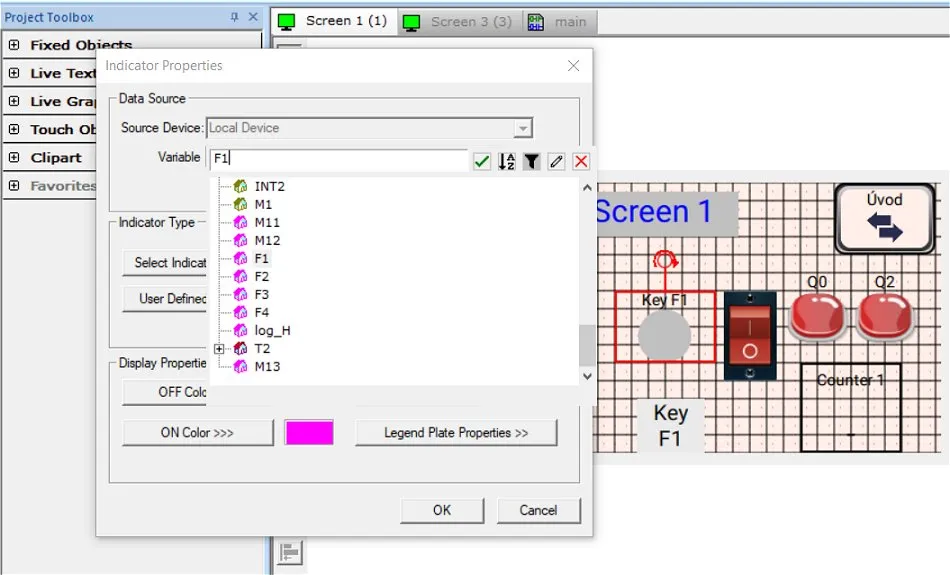

Přiřazení proměnné k objektu je stejné – ze stejného seznamu jako v PLC, takže se nic nemusí dělat znovu. Zde například přiřazení bitu o stavu klávesy F1 k indikátoru.



HMI – to je i grafika, k dispozici je velké množství klipartů, obrázků a dalších prvků.

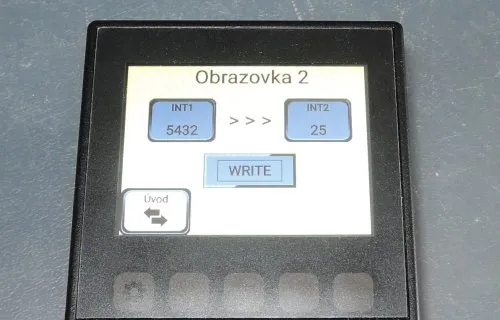

Ukázka přiřazení integer proměnné k zadávacímu poli: Přes povel Write přesuneme hodnotu z jedné proměnné do druhé.

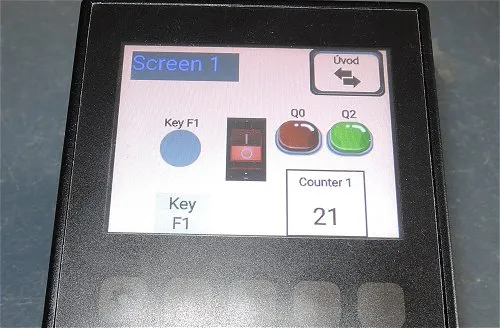

Nějak takto to pak vypadá. Vypínačem zapneme čítač, který počítá počet impulsů systémového bitu %S5, viz první část článku.

Pole pro zápis a čtení proměnné na obrazovce.

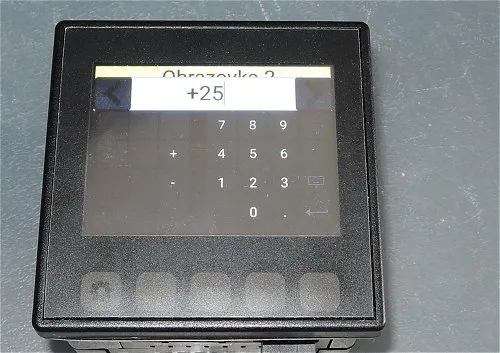

Pro jakoukoliv změnu proměnné nebo i stavu čítače slouží tato systémová klávesnička – přehledná a má velké klapky.

Ukázka webového serveru WebMI

Ještě nám zbývá ukázka webového serveru, což vlastně původně nebylo v zadání, ale když jsem zjistil, jak je to intuitivní a jednoduché, tak to musíte vidět.

Webserver běží přímo v PLC (obdobně jako u jiných výrobců), ale na rozdíl od jednoho velkého hráče na trhu s PLC a automatizací, tak tento webserver opravdu jede. Jsou to obrazovky, které vidíte na HMI.

Název webu WebMI se dá samozřejmě individuálně nastavit včetně obrázku loga.

Nastavení: jednoduše v menu Web a konfigurace. Ihned shora název webu a úvodní obrázek. Důležité: dole umístění webových souborů, nastavena na Micro SD kartu - tu v PLC nemáme, tak jsme si to přesměrovali na umístění do interní paměti. Pro skutečnou aplikaci bude lepší nastavit na SD karu, ale na vyzkoušení nám to stačí.

A ještě v podmenu „User Login" si vypneme přihlašování na web.

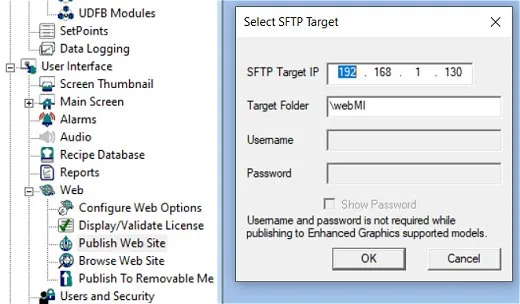

Pak už jen stačí nastavit cíl, kam chceme webové soubory kopírovat. Username a Password máme šedé, neboť jsme si přihlašování deaktivovali.

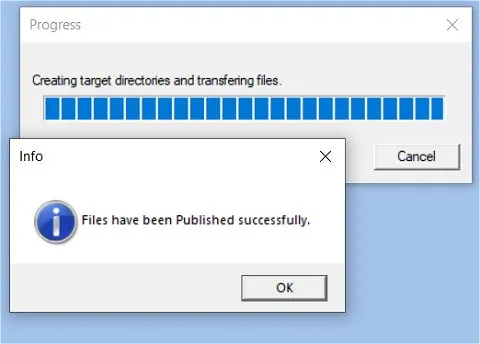

Během chvilky se nám všechny potřebné soubory kopírují na patřičné místo.

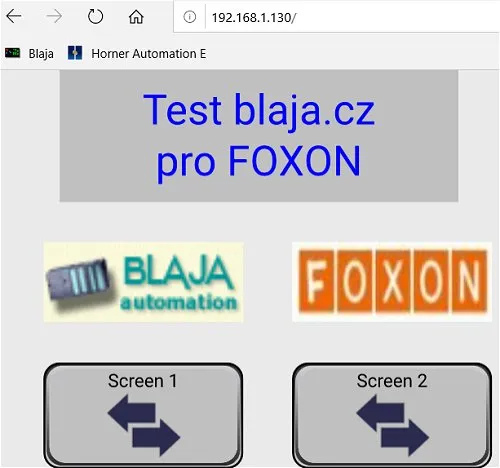

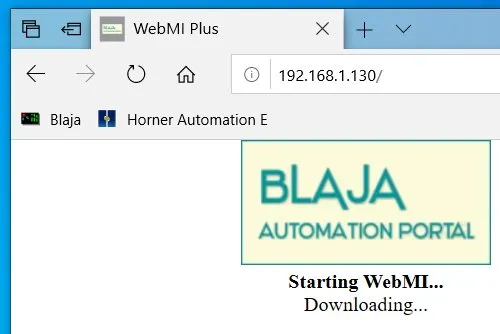

Do internetového prohlížeče pak stačí jen naklepnout IP adresu našeho PLC a ihned jsme na úvodní obrazovce.

Funguje to bezvadně, a hlavně rychle jako „z praku".

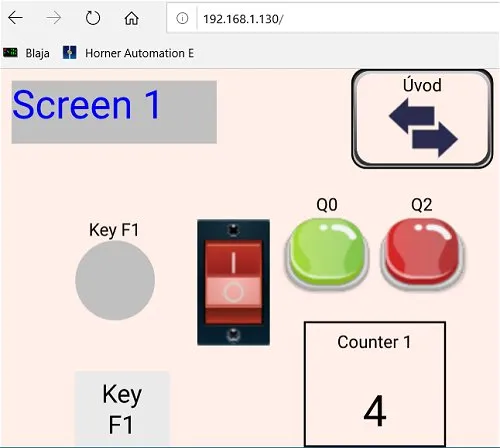

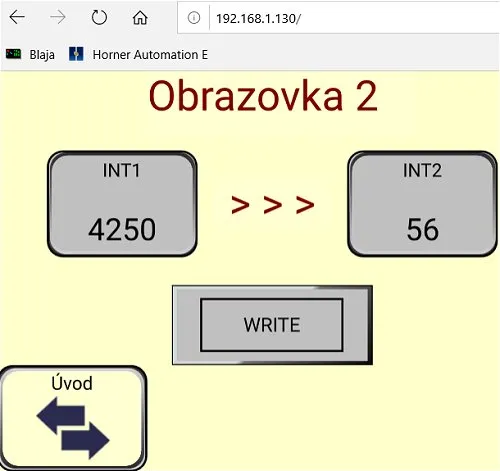

Změna hodnoty přes obrazovku PLC se ihned projeví i zde a zase naopak.

Závěr:

Bylo by toho ještě dost a dost, co bychom mohli otestovat, ale na to, abychom si vyzkoušeli, jak to vlastně funguje, to stačí. U dalších modelů PLC + HMI se v budoucnu zaměřím i na trochu jiné funkce.

Autor: Jaroslav Blažek
