Recenze: PLC s integrovaným HMI Horner z řady Canvas – část 1 PLC

PLC s integrovaným HMI značky Horner jsou novinkou nejen na našem e-shopu, ale i na našem trhu. Požádali jsme respektovaného specialistu na průmyslovou automatizaci Jaroslava Blažka (blaja.cz), aby prozkoumal všechny funkce a uživatelskou přívětivost těchto zařízení. Zda byl spokojený a jak se mu s Hornery pracovalo, se dozvíte v jeho recenzi:

Prozkoumat sortiment Horner

Recenze Jaroslava Blažka:

PLC včetně HMI v jednom od Horner je tedy zařízení 2 v 1. Ovšem vzhledem k tomu, co všechno toto zařízení nabízí, tak bychom ho mohli považovat i za 4 v 1. Koukneme tedy na to, jak to funguje.

Nebudeme se věnovat detailnímu programování – to je vždy trochu specifické. Spíže si ukážeme důležité body, aby nám zařízení fungovalo.

Tato PLC s HMI vyrábí Horner v širším sortimentu a ve dvou řadách. Jednoduchá zařízení v řadě Micro, výkonnější v řadě Canvas. K dispozici jsou i vzdálené I/O, které lze k PLC připojit.

Já jsem pracoval s modelem velikosti 4 z řady Canvas:

  • Displej TFT, 65 tisíc barev, rozlišení 320 x 240
  • Rozměry: 96 x 96 mm, hloubka 65 mm

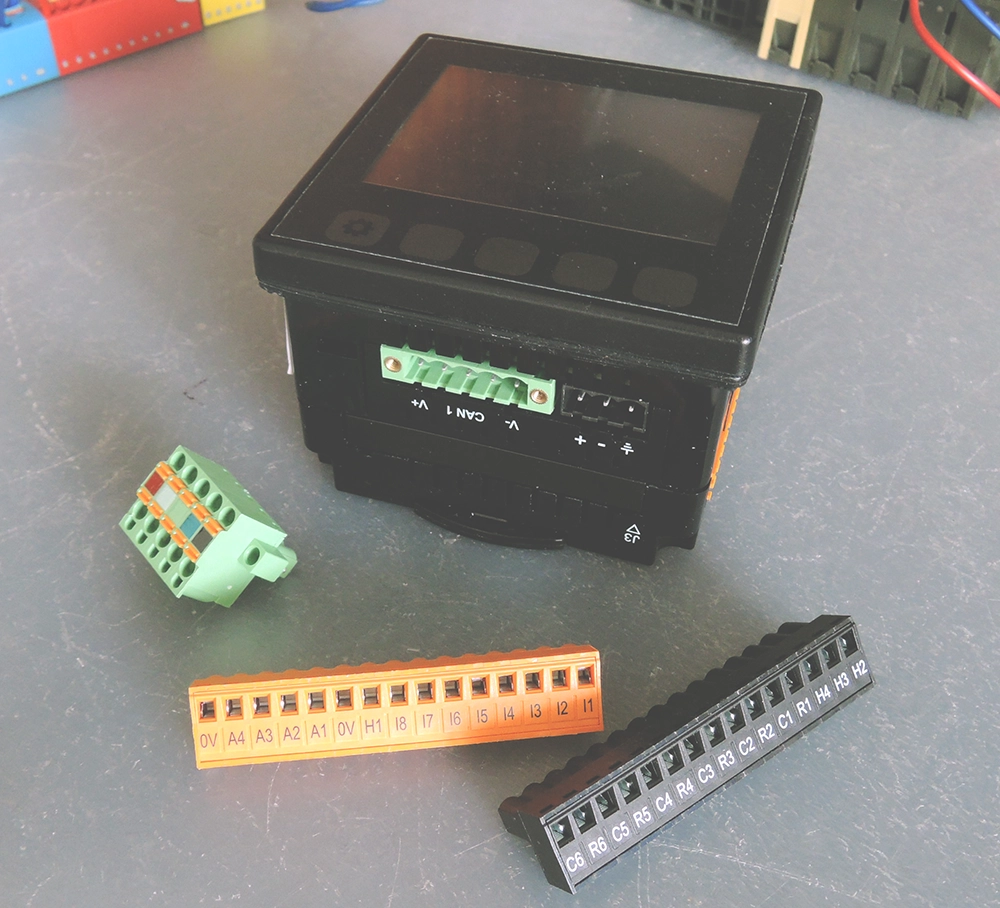

  • Z každé strany svorkovnice a nějaké porty, až s podivem, že se tam toho tolik vejde.

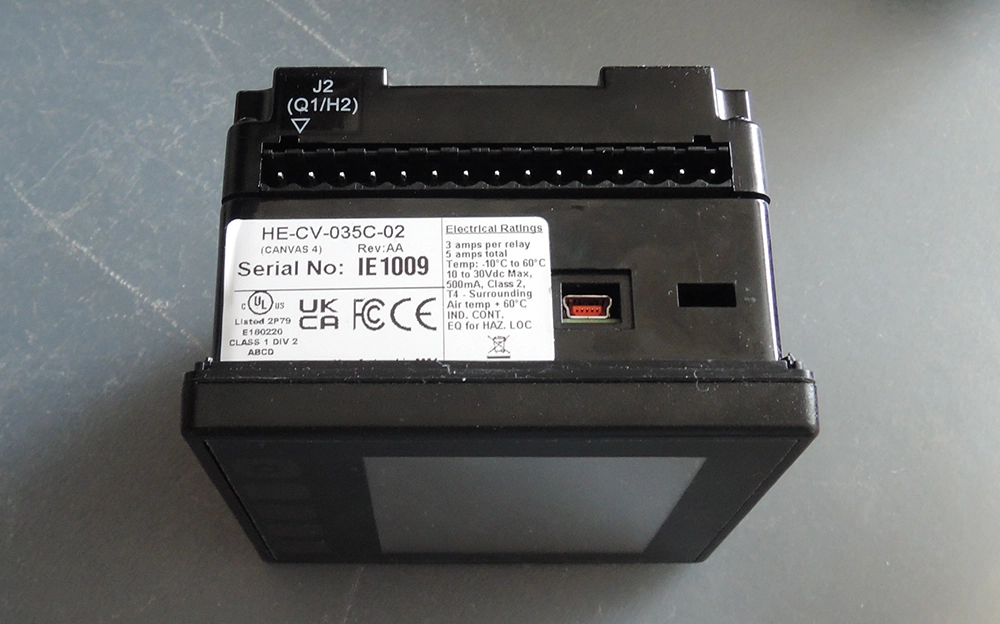

Poslední označení modelu, zde 02, ještě udává, jaké kombinace I/O PLC umí. Jde o různé kombinace I/O plus měření teploty Pt100, termočlánky a univerzální analogy.

Všimněte si i USB.

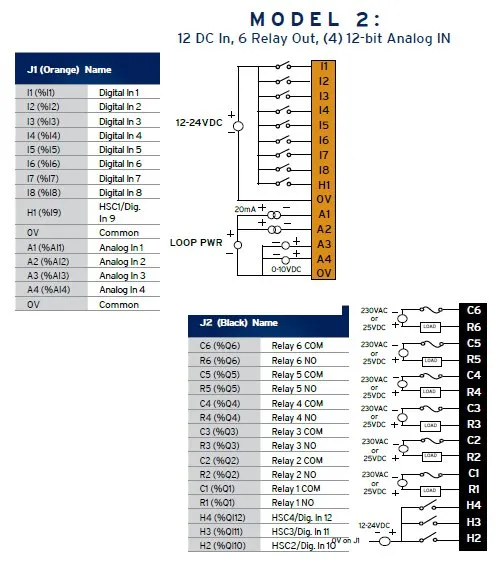

Naše „dvojka“ je osazena 12 x IN (4 x HSC), 6 x relay OUT, 4 x 12bit analog IN.

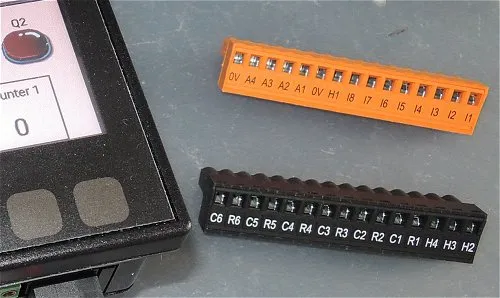

Aby to bylo přehledné, na svorkovnici je označení podle druhu, takže se to snad ani nedá splést. I když...?

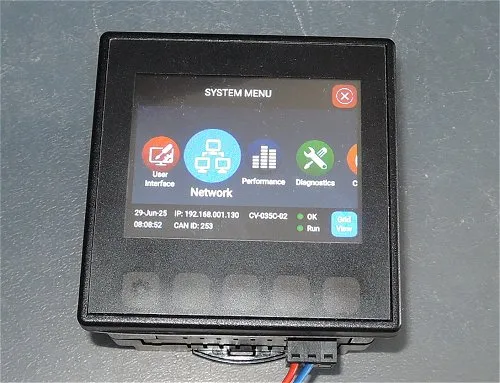

Po instalaci softwaru se nejdříve musíme s PLC spojit jako u jiných přístrojů. V systémovém menu (levé tlačítko s ozubeným kolem) vybereme Ethernet. Kromě toho je možné spojení přes sériový port, modem a také přes USB, jak uvidíme dále.

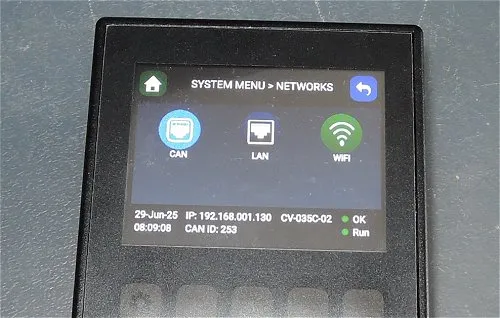

Ethernet se nám větví na Wi-Fi, tento modul ale nemáme v PLC osazen, LAN a CAN. V LAN menu si nastavíme pevnou IP adresu a další parametry obdobně jako na síťové kartě v PC. Ostatní nás zatím nezajímá. Až když nám bude spojení fungovat, můžeme si „vymýšlet" a upravovat nastavení.

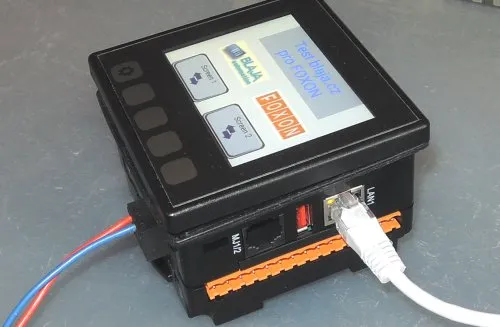

Pokud máme IP adresu na PLC nastavenou, tak ho připojíme do sítě a jdeme na to.

Než ale budeme mít na displeji tento obrázek a prográmek, chvilku to potrvá.

Než jsem si software Cscape pro vývoj aplikací zaregistroval (bez registrace jede v časově omezeném testovacím módu jednoho měsíce), pracoval jsem s časově omezenou verzí na jeden měsíc. Po registraci softwaru hláška níže zmizí.

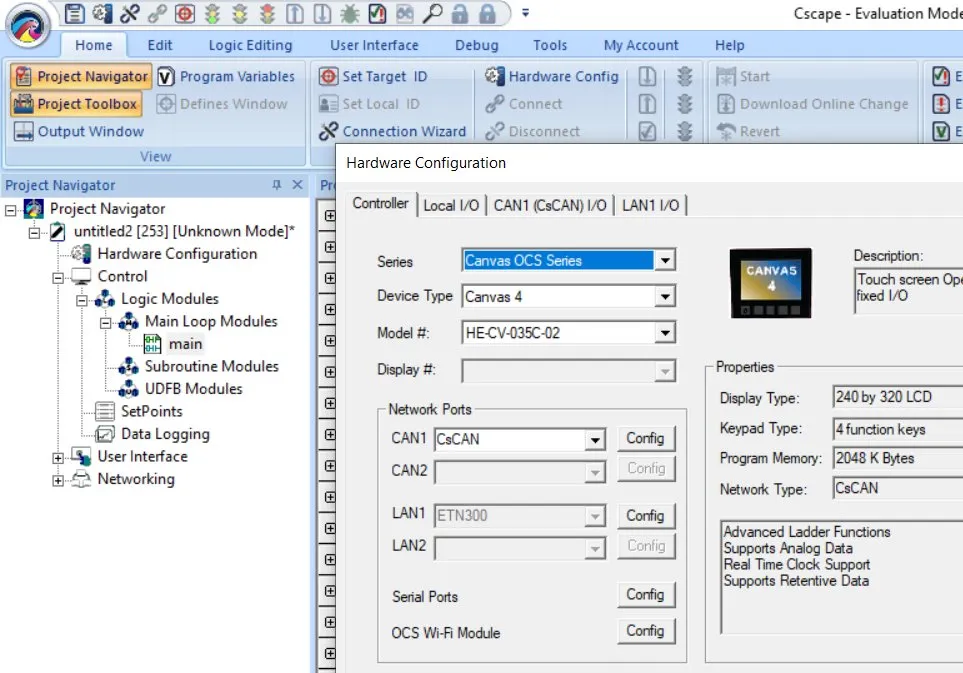

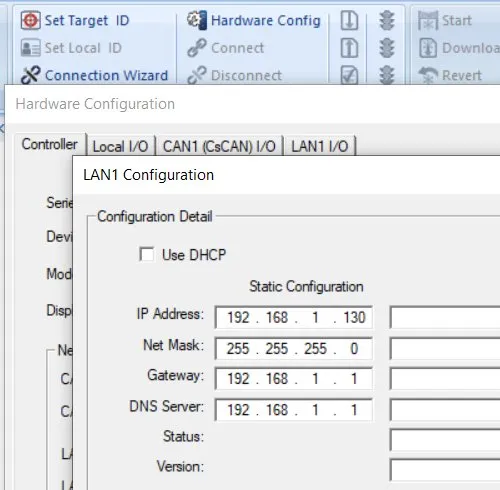

Nejprve je třeba nastavit HW konfiguraci, typ, sérii a model našeho PLC. Ale hlavně konfiguraci LAN1 portu.

Zde nastavíme IP adresu PLC a další, kterou jsme nastavili ručně na PLC. Důležitá věc. Spojení a komunikace se dá udělat různými způsoby, ale tento nám připadal takový nejjednodušší a nejrychlejší. Navíc Ethernetový kabel leží v každém šuplíku.

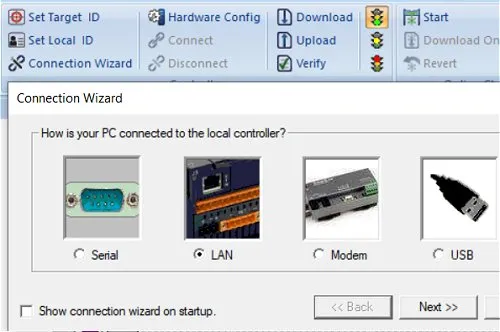

Nakonec jeden „kouzelník" 😊, ve kterém si nastavíme, jak a přes který port se budeme na PLC připojovat.

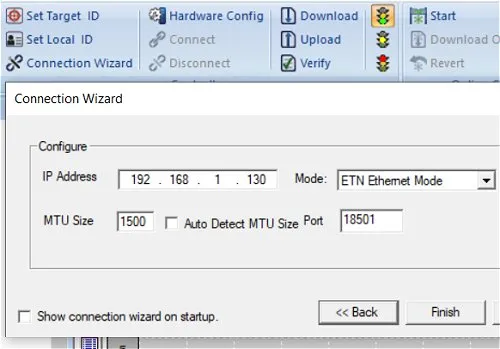

Připojovat se budeme na tuto adresu PLC. Pokud bychom měli na síti více PLC, tak tady si nastavíme adresu toho, kde se připojíme.

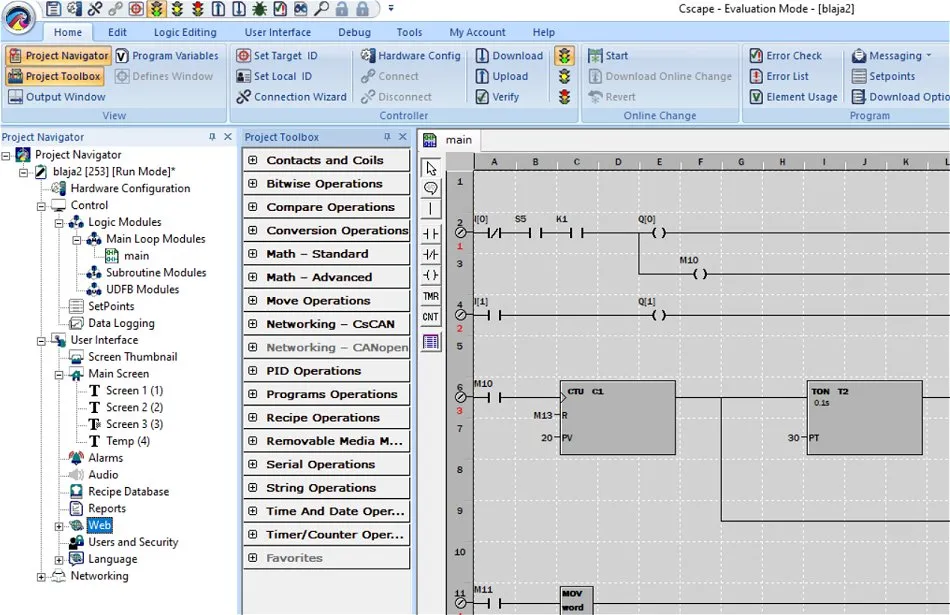

Napíšeme si krátký prográmek na nějaké proměnné, čítač a přesun hodnoty proměnné. Je to jednoduché a podobné jako u ostatních PLC. Nemá význam se s tím detailně zabývat, je to i dobře popsáno v manuálu. Jen si ještě ukážeme „deklaraci proměnných", které se dají nazývat různými názvy.

V tabulce si deklarujeme, co budeme používat, jaké proměnné a jejich typy.

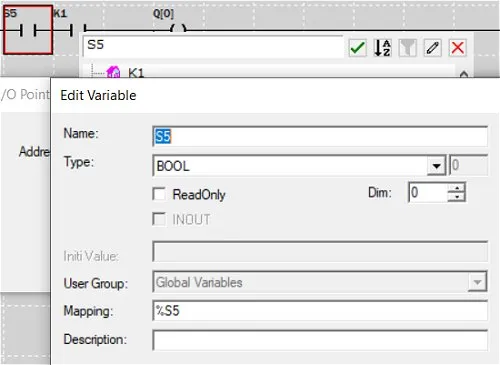

Například S5: Je to systémová proměnná typu bool, tedy ukrývá se pod tímto názvem a mění se periodicky z L na H každou sekundu. 500 ms H a 500 ms L a tak dále a tak dále. Kde se nastaví přesná adresa proměnné, tak to je funkce pod tužtičkou vpravo.

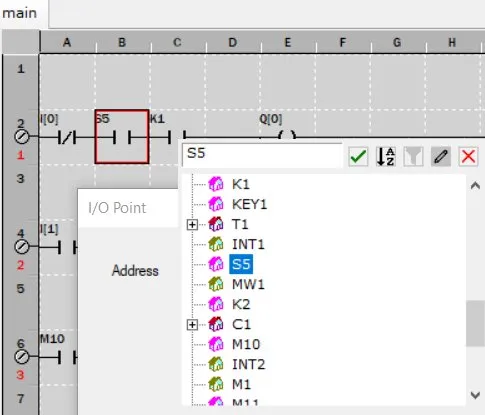

Název si dáme libovolný, třeba blikač nebo cokoliv jiného. My jsme si pro zapamatování nechali systémové označení S5. A namapujeme si ji na systémovou proměnnou %S5. Syntaxe musí být přesná.

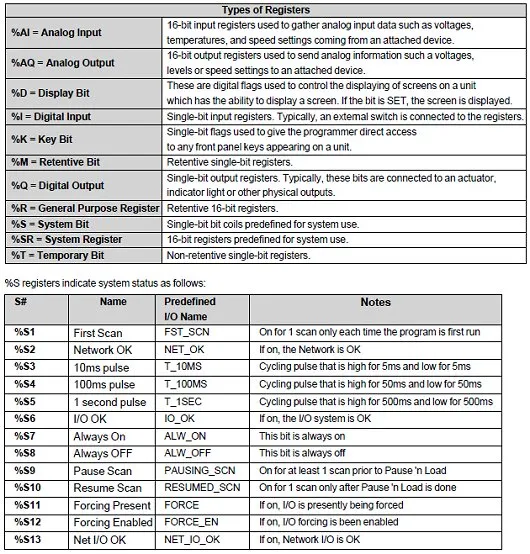

V tabulce je to jasné: v první polovině jsou popsány skupiny systémových proměnných, druhá polovina popisuje význam systémových bitů. To pro představu. Zbytek tabulek v manuálu.

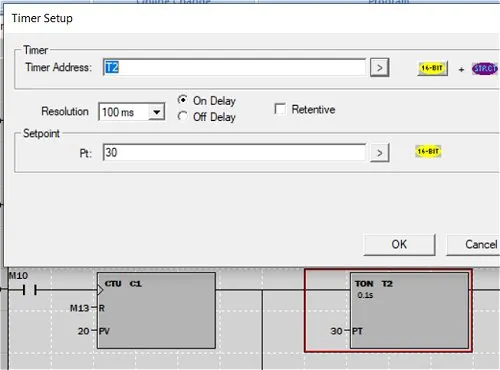

Zde je ukázka nastavení časovače. Obdobně, jako u jiných PLC, časová základna hrubě, zbytek proměnná. 30 = 3,0 sekund.

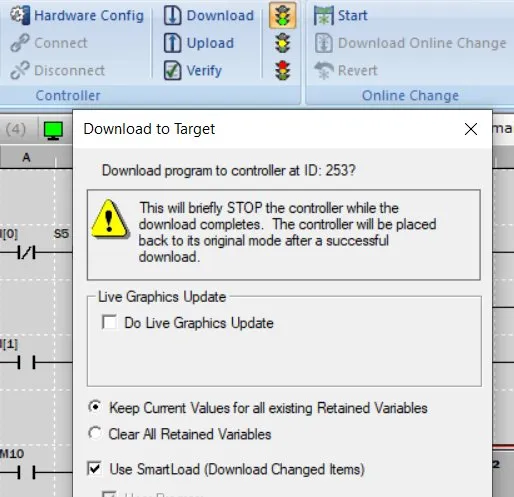

Pokud nám kontrola – VERIFY, neukázala žádné chyby, přes DOWNLOAD nahrajeme vše do PLC. A je to.

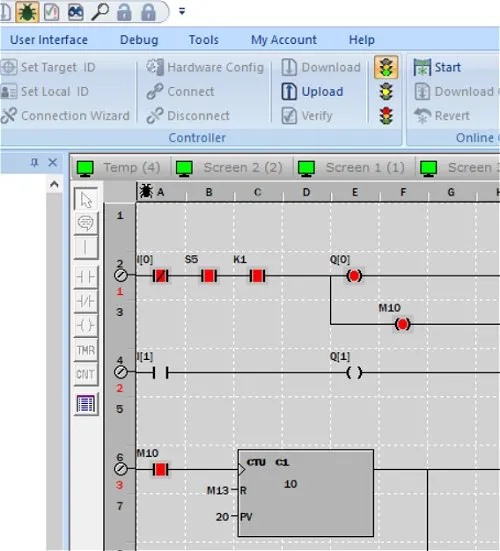

Program si pak odladíme online přes DEBUG (ikona brouka vlevo nahoře).

Závěr:

V této recenzi je popsána práce pouze s PLC. Test HMI části je popsán v druhém díle. Také zde uvidíte test webového serveru, který fungoval překvapivě ihned a bezvadně.

Autor: Jaroslav Blažek
