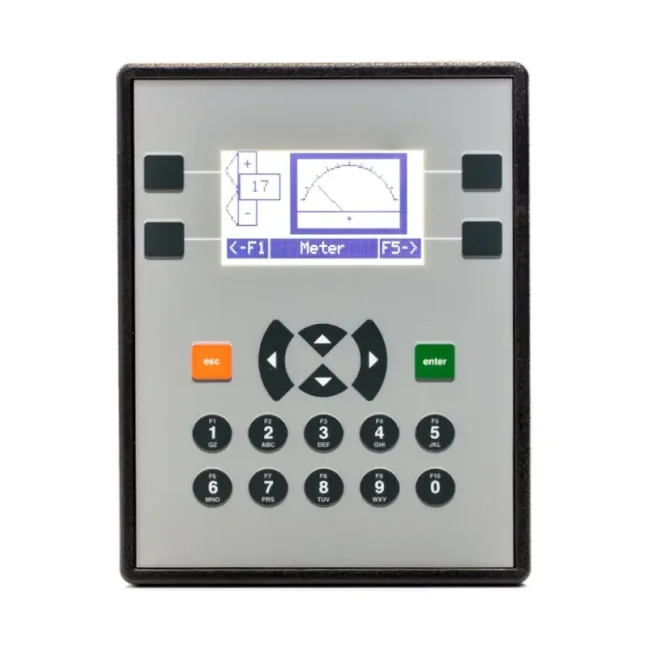

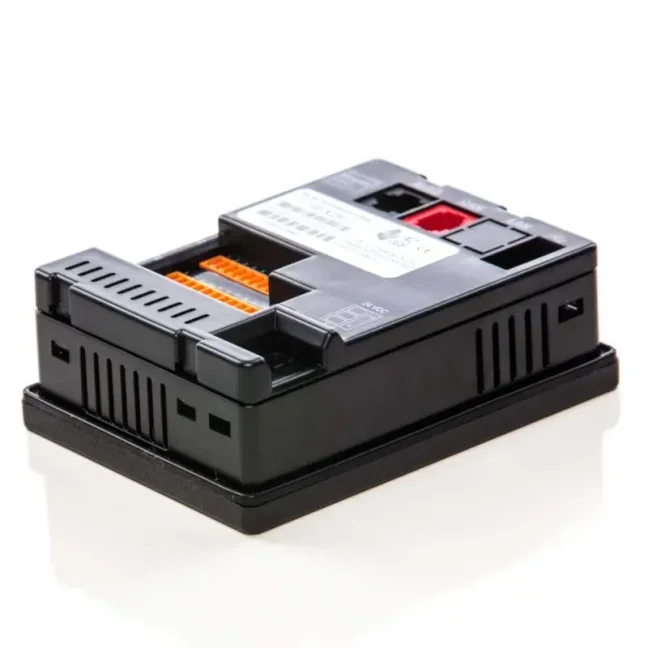

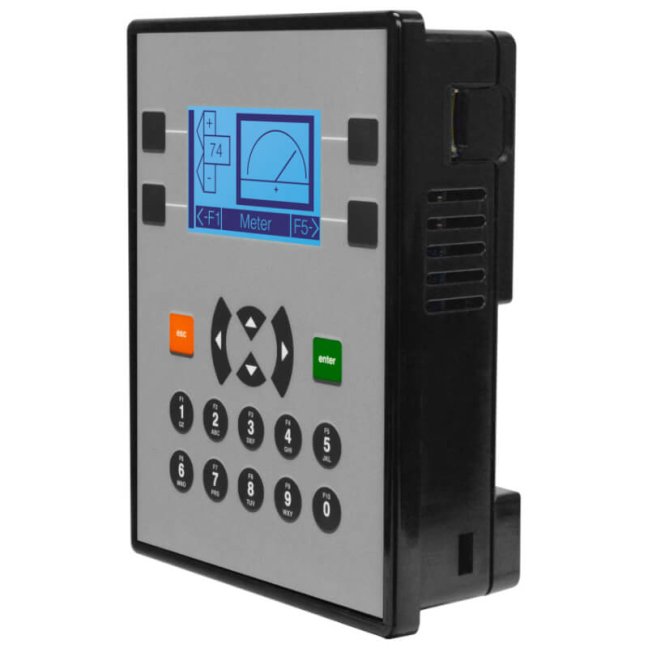

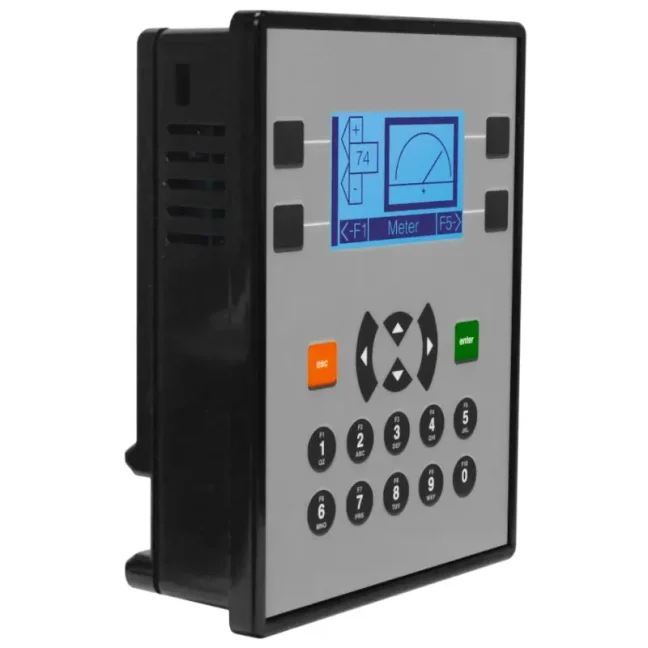

- HORNER X2 PLC HMI automat s 2,2″ monochrom displejem, s analog / digital vstupy a výstupy
HORNER X2 PLC HMI automat s 2,2″ monochrom displejem, s analog / digital vstupy a výstupy - Provedení: 12x DI (24 VDC, 4x HSC, 10 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (4-20 mA, 12 bit), 2x AO (4-20 mA, 12 bit)
HORNER X2 spojuje PLC, 2,2″ monochromatický displej, tlačítka a vestavěné I/O pro jednoduché stroje a technologie. Cscape pro program PLC i obrazovky je zdarma. FOXON pomůže s výběrem, prvním projektem a zaškolením.
Více
Kód: HE-X2A
HORNER X2 spojuje PLC, 2,2″ monochromatický displej, tlačítka a vestavěné I/O pro jednoduché stroje a technologie. Cscape pro program PLC i obrazovky je zdarma. FOXON pomůže s výběrem, prvním projektem a zaškolením.
Více
Kód: HE-X2A
Varianty 2
| Provedení | Kód | Dostupnost | Cena bez DPH | |
|---|---|---|---|---|
| 12x DI (24 VDC, 4x HSC, 10 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (4-20 mA, 12 bit), 2x AO (4-20 mA, 12 bit) | HE-X2A | Skladem 3 ks |
7 202 Kč
|
|
| 12x DI (24 VDC, 4x HSC, 10 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relé (3 A), 4x AI (4-20 mA, 12 bit), 2x AO (4-20 mA, 12 bit) | HE-X2R | Dodání 1-2 týdny |
7 202 Kč
|
PLC, ovládání a I/O v jednom panelu.
HORNER X2 spojuje PLC, 2,2″ monochromatický displej, fyzická tlačítka a vestavěné vstupy a výstupy. Z jednoho místa sbíráte signály, ovládáte malý stroj nebo přípravek a měníte nastavení technologie. Hodí se pro úlohy s jednoduchým zobrazením stavů a hodnot.
Standardní Cscape je zdarma ke každému panelu. Program PLC i obrazovky HMI vytvoříte bez placené programovací licence. Doplňkové funkce mají vlastní licenční podmínky.

Ověřte si X2 na vlastní úloze.
Bezplatnou zápůjčku vybraných produktů na 14 dní domlouváme individuálně podle dostupnosti. Konkrétní model, termín a podmínky předem potvrdíme. S výběrem a prvním projektem pomůže FOXON.
Představení X2
Produktové video Horneru představuje X2 a jeho základní výbavu. Anglicky.
Použití v malé technologii
Spínání čerpadla podle času nebo události
Spuštění v zadaný čas, běh po nastavenou dobu nebo reakce na hladinu a jiný vstupní signál. Na displeji obsluha nastaví hodnoty a vidí stav čerpadla.
Ovládání malého stroje nebo přípravku
Spuštění pracovního cyklu, návaznost jednotlivých kroků a počítání kusů. Délku kroku nebo počet opakování obsluha změní na panelu.
Měření a jednoduchá regulace
Zobrazení tlaku, teploty nebo jiné veličiny a reakce na nastavenou mez. Typ snímače a rozsah signálu musí odpovídat zvoleným vstupům panelu.
Místní dohled nad technologií
Stavy vstupů, poruchová hlášení a běžná nastavení na jednom displeji. Rozsah obrazovek i ovládání připravíte podle konkrétního zařízení.
Funkci pro svou technologii vytvoříte v Cscape. Potřebné snímače a ovládané prvky vybírejte podle zařízení.
Zápůjčka a zaškolení
Bezplatná zápůjčka po dohodě
Bezplatnou zápůjčku vybraných produktů na 14 dní domlouváme individuálně podle dostupnosti. Konkrétní model, termín a podmínky předem potvrdíme.
Zaškolení v Liberci
Zaškolíme jednotlivce i skupiny v naší školicí místnosti v Liberci. Rozsah a termín domluvíme podle zkušeností účastníků a jejich úlohy.
Pro samostudium slouží původní videonávody Horner Automation Europe. České názvy a anotace vysvětlují jejich obsah, videa zůstávají v angličtině. Videonávody Horner Europe na YouTube
Výběr varianty X2
V nabídce výše vybíráte mezi tranzistorovým provedením HE-X2A a reléovým HE-X2R. Analogové kanály mají obě varianty stejné.
HE-X2A12 digitálních vstupů, 12 tranzistorových výstupů, 4 analogové vstupy a 2 analogové výstupy.
Pro úlohy s tranzistorovými výstupy; dva podporují PWM až 65 kHz.
HE-X2R12 digitálních vstupů, 6 reléových a 2 tranzistorové/PWM výstupy, 4 analogové vstupy a 2 analogové výstupy.
Pro úlohy vyžadující reléové kontakty. Dva tranzistorové výstupy podporují PWM až 10 kHz.
S výběrem vhodného provedení a příslušenství vám poradíme podle projektu.
Typy signálů a omezení zapojení
Čtyři analogové vstupy podporují proudové signály 0-20 mA a 4-20 mA. X2 nemá vestavěné vstupy pro přímé připojení 0-10 V ani Pt100. Dva analogové výstupy jsou 4-20 mA. Čtyři digitální vstupy lze použít jako rychlé čítače do 10 kHz; jde o sdílené vstupy. PWM sdílí dva tranzistorové výstupy. Výkonovou zátěž spínejte přes odpovídající prvek a dodržte limity konkrétní varianty.
Technické parametry HORNER X2
| Displej a obsluha | 2,2″ monochromatický, 128 × 64 px; fyzická tlačítka |
|---|---|
| Vestavěné I/O | A: 12 DI / 12 DO / 4 AI / 2 AO; R: 12 DI / 6 relé + 2 DO / 4 AI / 2 AO |
| Analogové signály | AI: 0-20 mA, 4-20 mA; AO: 4-20 mA |
| Připojení | RS232, RS485, CAN, USB Mini-B, microSD; bez Ethernetu |
| Paměť programu | 256 kB před firmware 15.41; od verze 15.41 512 kB |
| Napájení | 24 V DC ±20 % |
| Provozní teplota | -10 až +60 °C |
Podrobné údaje najdete v záložce Vlastnosti.
Připojení a obsluha

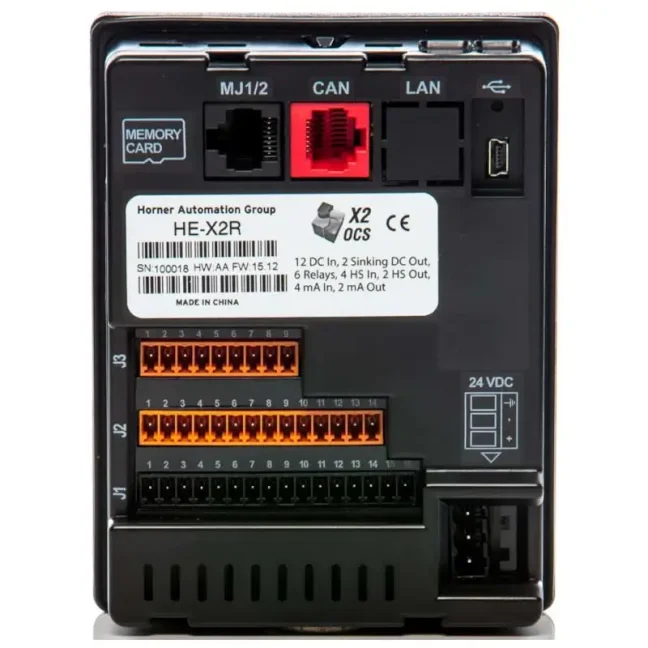

X2 má RS232 a RS485 ve společném konektoru MJ1/2 a CAN s protokolem CsCAN pro odpovídající vzdálené I/O. USB Mini-B slouží k programování; microSD k ukládání a přenosu dat. X2 nemá vestavěný Ethernet.
Program PLC i monochromatické obrazovky vytvoříte v bezplatném Cscape. Požadavky na komunikaci řešte podle skutečných portů X2. Funkce a rozšiřující licence větších panelů se na X2 automaticky nevztahují.

Vybavení a cena prvního spuštění
| Panel HORNER X2 | Aktuální cena ve výběru variant výše |
|---|---|
| Standardní Cscape | 0 Kč - program PLC i obrazovky HMI |
| Napájení a propojení | Zdroj 24 V DC a programovací kabel USB Mini-B; samostatné položky podle sestavy. |
| Snímače a ovládané prvky | Podle signálů a zátěží vaší úlohy |
| Zaškolení, projekt a montáž | Nacenění podle dohodnutého rozsahu |
Cena panelu není cenou celé automatizace. V nabídce rozebereme potřebné vybavení a případnou práci techniků. Zdroj, kabely a další příslušenství vybíráme podle sestavy.
Obsah standardního balení
Panel ve zvoleném provedení a montážní příchytky. Přesný rozsah konektorů a příslušenství potvrdíme pro dodávané provedení. Zdroj, programovací kabel a snímače vybírejte samostatně.
První projekt v Cscape
Stáhnout Cscape od Horneru. Ke stažení Cscape potřebujete účet výrobce. Video vysvětluje připojení, konfiguraci a základní program na ukázce Micro OCS. Používá barevný dotykový panel; u X2 přizpůsobte obrazovky monochromatickému displeji a fyzickým tlačítkům.
Zadání první zkoušky
Při prvním ověřování začněte jednou jednoduchou funkcí. Například výstupem, který sepne na nastavenou dobu po stisku tlačítka nebo změně vstupního signálu.
- Na displeji nastavte dobu sepnutí a zobrazte stav vstupu i výstupu.
- V programu zpracujte spouštěcí podmínku a časovač.
- Na zkušební zátěži ověřte sepnutí, vypnutí po uplynutí času a změnu nastavení na displeji.
Fotogalerie a připojení
Kliknutím otevřete samostatný obrázek ve větším zobrazení.
Časté dotazy
Potřebuji samostatné PLC nebo HMI?
X2 obsahuje PLC, monochromatický displej, tlačítka a vestavěné I/O. Pro jednoduchou úlohu nepotřebujete samostatné PLC a HMI. Další I/O záleží na počtu a typu signálů.
Co je zdarma a co se nacení zvlášť?
Standardní Cscape je zdarma ke každému panelu. Program PLC i obrazovky HMI vytvoříte bez placené programovací licence. Doplňkové funkce mají vlastní licenční podmínky. Bezplatnou zápůjčku vybraných produktů na 14 dní domlouváme individuálně podle dostupnosti. Konkrétní model, termín a podmínky předem potvrdíme. Příslušenství, zaškolení a práci techniků naceníme podle rozsahu.
Má X2 Ethernet nebo dotykový displej?
Nemá vestavěný Ethernet. Obsluhuje se fyzickými tlačítky a používá monochromatický displej 128 × 64 px. Pokud potřebujete barevný dotyk a Ethernet, vybereme jiný vhodný panel.
Připojím Pt100 nebo snímač 0-10 V?
Vestavěné analogové vstupy HE-X2A a HE-X2R jsou proudové. Pro Pt100 nebo 0-10 V vybereme odpovídající převodník, rozšiřující I/O nebo jiné provedení řešení.
Jak ověřím možnost zápůjčky?
Klikněte na Domluvit zápůjčku a popište svou úlohu. Prověříme vhodný zápůjční model, jeho dostupnost, termín a podmínky. Zápůjčky vybraných produktů domlouváme individuálně.
Pomůžete s prvním projektem?
Poradíme s výběrem zařízení a nabízíme zaškolení v Liberci pro jednotlivce i skupiny. Podle potřeby připravíme návrh projektu a montáž vlastními techniky.
Proč koupit u FOXONu
Distributor HORNER
Dodáváme nové produkty HORNER se zárukou a pomůžeme s výběrem vhodného zařízení a příslušenství.
Výběr podle vašeho projektu
Probereme funkci technologie, signály a komunikaci. Zadání porovnáme s možnostmi HORNERu a vytipujeme vhodný produkt.
Technická podpora a zaškolení
Poradíme s použitím zařízení a zaškolíme jednotlivce i skupiny. Pro samostudium doporučíme návody výrobce.
Návrh řešení a montáž
Podle potřeby navrhneme řešení, připravíme projekt a zařízení namontujeme vlastními techniky. Rozsah prací domluvíme podle technologie.
Videonávody podle témat
První projekt, sestava a podpora
Sestava pro první spuštění
K tomuto panelu vybereme vhodný zdroj, propojení a případné externí I/O. V nabídce rozepíšeme hardware i volitelnou pomoc se spuštěním. Standardní Cscape je zdarma.
Pomoc s vaším projektem
Domluvíme konzultaci, konfiguraci, programování nebo zaškolení v Liberci pro jednotlivce i skupiny. Předem potvrdíme rozsah práce, výstup, cenu a termín.
Příklady nasazení HORNER
Prohlédněte si konkrétní nasazení HORNER X4 a X7 u výrobců strojů. Použitý model a realizátor jsou uvedené v příslušné studii.
Vyzkoušení a výběr pro vaši úlohu
Pošlete funkci technologie, potřebné signály a termín. Prověříme možnost zápůjčky nebo probereme vhodný produkt a cenu potřebného vybavení.
Ke stažení a prvnímu spuštění
Dokumenty a videa jsou v angličtině. Aktuální datasheet vyberte podle celého objednacího kódu. Některá stažení na webu výrobce vyžadují registraci a přihlášení.
Software a první kroky
Cscape - prostředí pro PLC i HMI
Standardní Cscape je zdarma ke každému panelu. Program PLC i obrazovky HMI vytvoříte bez placené programovací licence. Doplňkové funkce mají vlastní licenční podmínky. Ke stažení potřebujete účet výrobce.
Otevřít materiálPrvní projekt v Cscape
Ke stažení Cscape potřebujete účet výrobce. Video vysvětluje připojení, konfiguraci a základní program na ukázce Micro OCS. Používá barevný dotykový panel; u X2 přizpůsobte obrazovky monochromatickému displeji a fyzickým tlačítkům.
Otevřít materiálKnihovna videonávodů Horner Europe
Další postupy pro programování, obrazovky a komunikaci. Vybírejte podle funkcí svého panelu.
Otevřít materiálVýběr produktu a orientace v nabídce
X2 - přehled produktu a použití
Stručný prospekt pro první seznámení. Elektrické zapojení připravujte podle aktuálního datasheetu.
Otevřít materiálZapojení a uvedení do provozu
X2 A/R - elektrické parametry a zapojení
Aktuální datasheet pro HE-X2A a HE-X2R. Proudové analogové kanály, limity výstupů, porty a rozměry.
Otevřít materiálX2 A/R - konfigurace a obsluha
Uživatelský manuál: konfigurace, systémové menu, programování a práce s I/O.
Otevřít materiálVýkresy a firmware
X2 - elektrické výkresy
Podklady pro návrh zapojení. Rozlišujte provedení A a R.
Otevřít materiálX2 - mechanické výkresy
Podklady pro montáž a výřez. Před výrobou porovnejte s aktuálním datasheetem.
Otevřít materiálFirmware a poznámky k verzím
Vyberte přesný model a přečtěte si podmínky aktualizace. Před změnou firmware zálohujte projekt a nastavení.
Otevřít materiálVlastnosti HORNER X2
V nabídce výše vybíráte mezi tranzistorovým provedením HE-X2A a reléovým HE-X2R. Analogové kanály mají obě varianty stejné.
Provedení a typy signálů
HE-X2A12 digitálních vstupů, 12 tranzistorových výstupů, 4 analogové vstupy a 2 analogové výstupy.
Pro úlohy s tranzistorovými výstupy; dva podporují PWM až 65 kHz.
HE-X2R12 digitálních vstupů, 6 reléových a 2 tranzistorové/PWM výstupy, 4 analogové vstupy a 2 analogové výstupy.
Pro úlohy vyžadující reléové kontakty. Dva tranzistorové výstupy podporují PWM až 10 kHz.
Řízení a provedení
| Programování | Cscape; Advanced Ladder a jazyky IEC 61131-3 |
|---|---|
| Paměť programu | 256 kB před firmware 15.41; od verze 15.41 512 kB |
| Cyklus logiky | 1,2 ms/kB |
| Displej | 2,2″ monochromatický LCD; 128 × 64 px |
| Obsluha | 4 softwarová tlačítka + 16 číselných/funkčních kláves |
| Obrazovky | Až 250 obrazovek; až 15 objektů na obrazovce |
| Paměťové médium | microSD, max. 32 GB, FAT32 |
Vstupy a výstupy
| Digitální vstupy | 12; 12/24 V DC; 4 vstupy lze využít jako HSC do 10 kHz |
|---|---|
| Výstupy HE-X2A | 12 tranzistorových; včetně 2 PWM až 65 kHz |
| Výstupy HE-X2R | 6 reléových + 2 tranzistorové/PWM až 10 kHz |
| Analogové vstupy | 4; 0-20 mA, 4-20 mA; 12 bitů |
| Analogové výstupy | 2; 4-20 mA; 12 bitů; max. zátěž 500 Ω |
Porty a komunikační funkce
| Sériové porty | 1× RS232 a 1× RS485; společný konektor MJ1/2 |
|---|---|
| Sériová komunikace | Modbus RTU; další funkce podle nastavení Cscape |
| CAN | 1× RJ45; CsCAN; port není galvanicky oddělený |
| USB Mini-B | Pouze programování; bez USB host pro flash disk |
| Ethernet | Není vestavěný |
| Software | Standardní Cscape zdarma |
Montáž a provozní podmínky
| Napájení | 24 V DC ±20 % |
|---|---|
| Odběr při plném podsvícení | Typicky 64 mA při 24 V DC (1,53 W) |
| Rozměry zařízení (š × v × h) | 125,2 × 96,2 × 32,7 mm |
| Montážní výřez | 119,5 × 90,5 mm; tolerance +0,5 / -0 mm |
| Montáž | Do panelu pomocí příchytek; rozměry výřezu jsou v datasheetu |
| Hmotnost zařízení | 270 g |
| Provozní teplota | -10 až +60 °C |
| Skladovací teplota | -20 až +70 °C |
| Relativní vlhkost | 5-95 %, bez kondenzace |
Obsah dodávky a příslušenství
Panel ve zvoleném provedení a montážní příchytky. Přesný rozsah konektorů a příslušenství potvrdíme pro dodávané provedení. Zdroj, programovací kabel a snímače vybírejte samostatně.
Zdroj 24 V DC a programovací kabel USB Mini-B; samostatné položky podle sestavy.
