Recenze: nejmenší PLC s HMI a I/O Horner X2

Zkušený technik Jaroslav Blažek (blaja.cz) otestoval malé PLC s HMI a vstupy a výstupy Horner Micro X2 s monochromatickým 2" displejem a klávesami pro zadávání čísel od 0 do 9. Je ideální pro menší lokální aplikace pro řízení a jednoduchou vizualizaci.

Recenze: PLC Horner Micro HE-X2A s I/O periferií

PLC s 2.2” monochromatickým LCD displejem, 128 x 64 pixelů. V tomto testu se zaměříme na firmware a jeho upgrade a také na rozšíření PLC o I/O periferie, což je u všech těchto PLC nezbytná možnost.

Parametry: HE-X2A, 12x DI (4x HSC, 10 kHz), 12x DO (2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA 12 bit), 2x AO (4-20 mA, 12 bit). Velikost 96 x 125 x 31 mm.

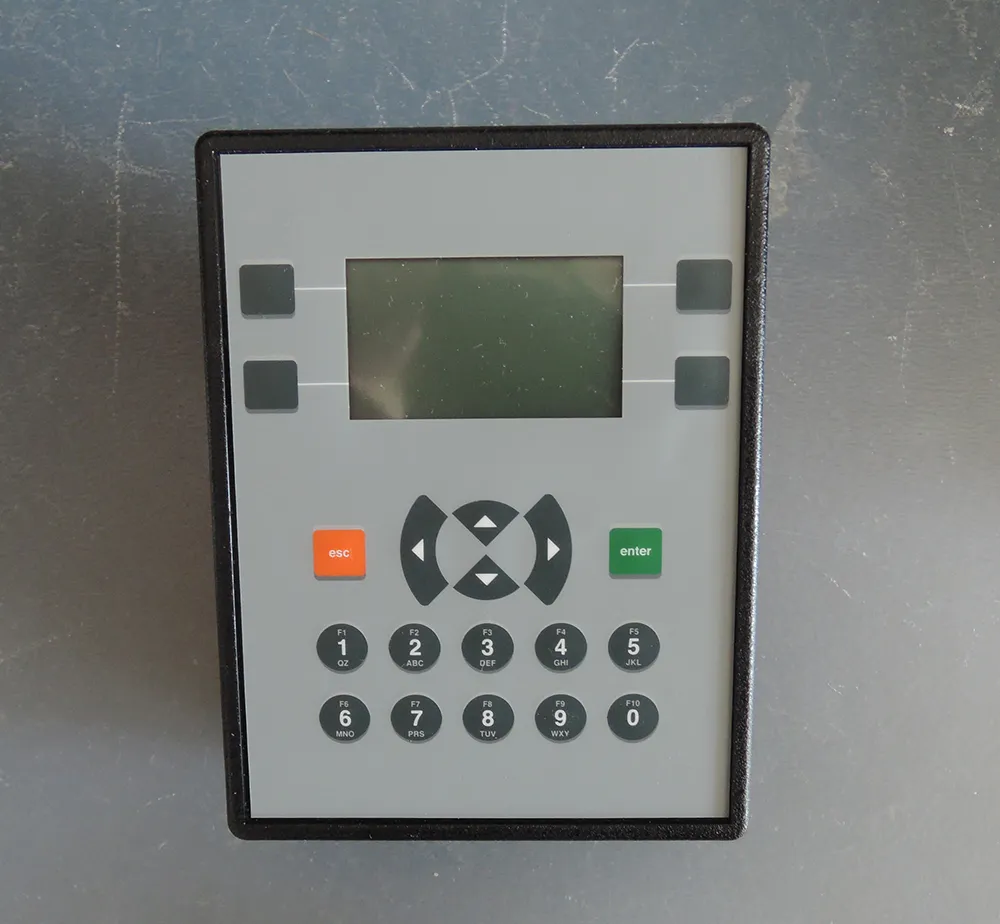

Klávesy 0..9 jsou bezva pro zadávání čísel do programu na displeji.
Manuál a parametry u produktu.

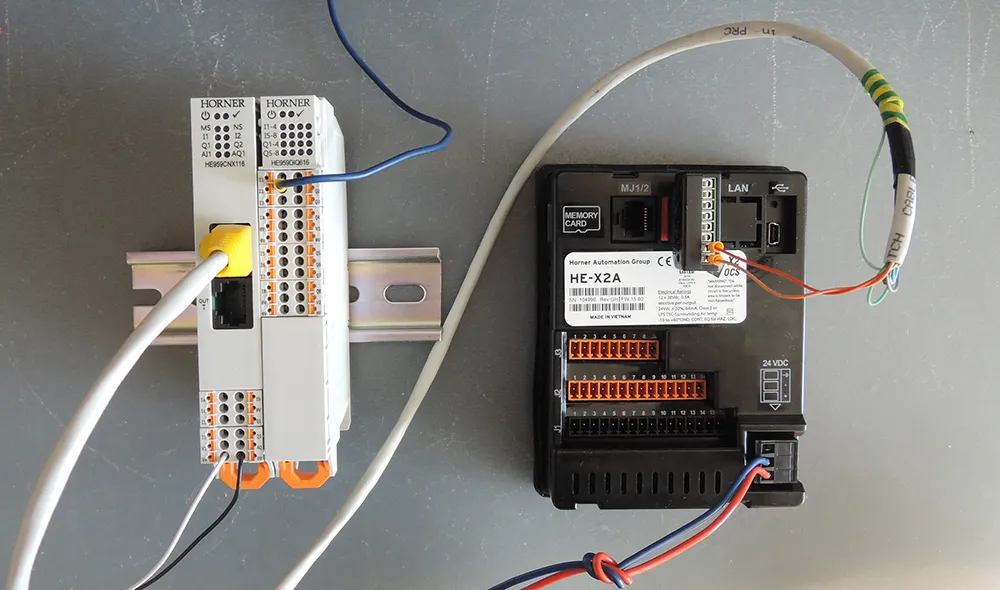

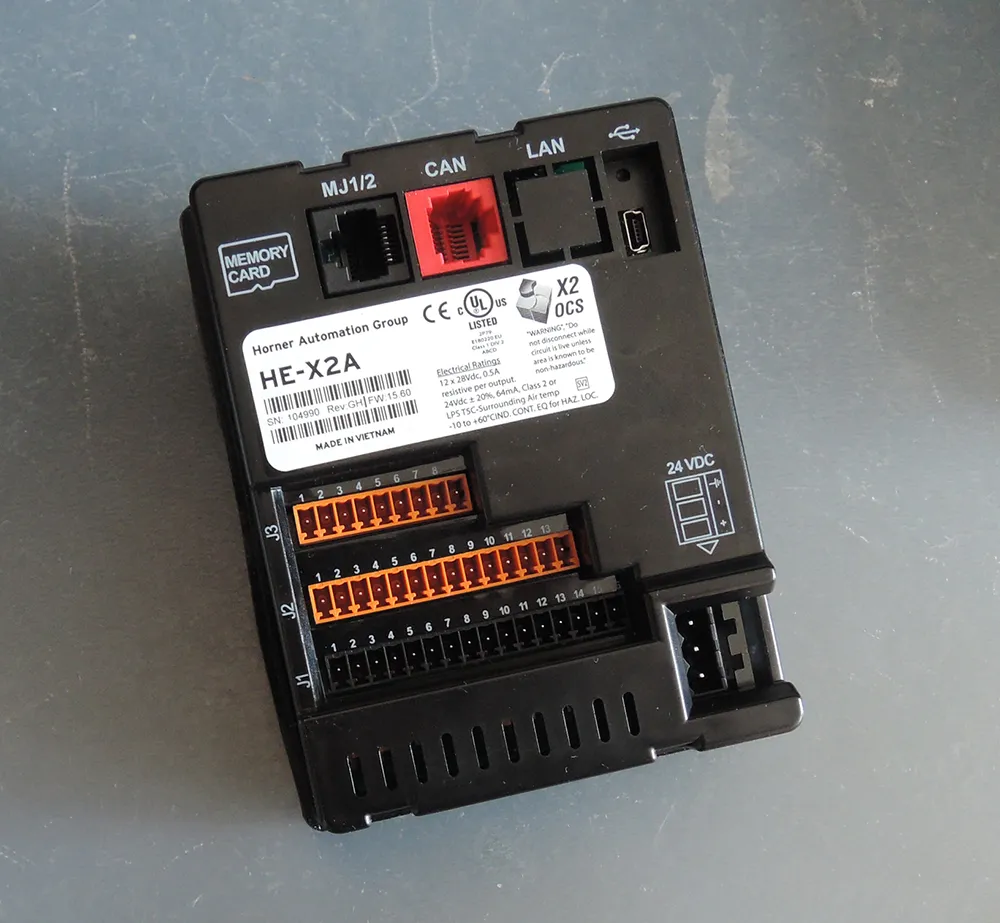

Koukneme ze zadní strany a na rozdíl od předchozích modelů Horner je CANbus sběrnice na RJ45 konektoru a Ethernet tato malá řada PLC nemá. Připojení k programovacímu notebooku a software Cscape proto přes USB port. Na RJ45 s označením MJ1/2 je vyvedena sériová linka. Vstupy a výstupy na svorkovnicích.

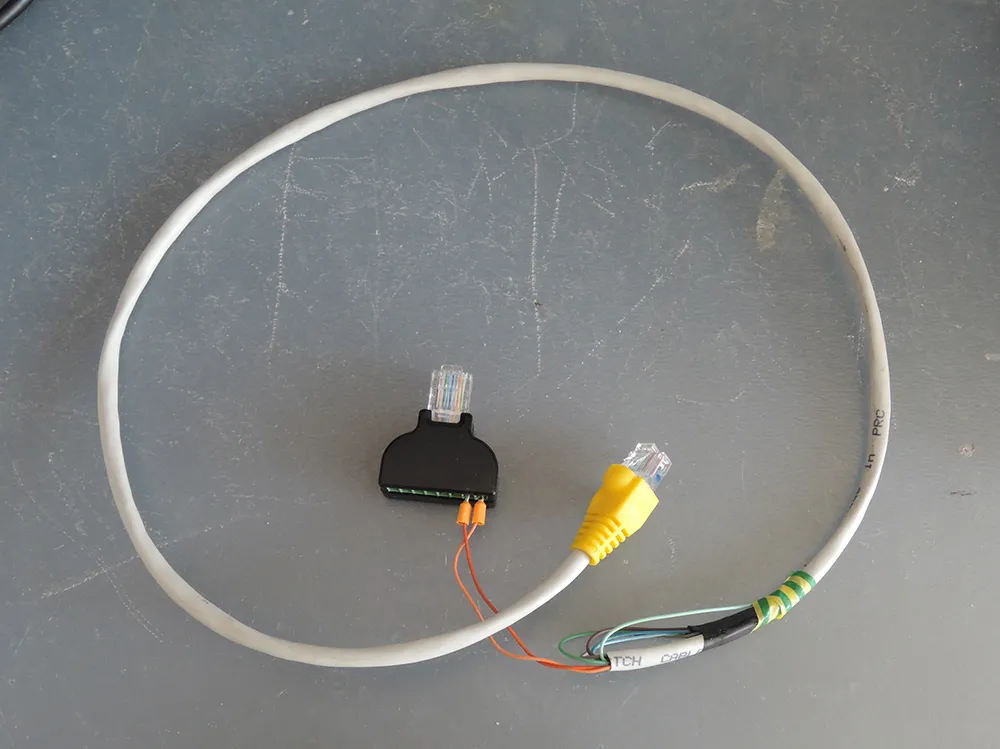

Rozšíření o Horner OCS-I/O vstupy a výstupy přes CANbus, použijeme náš původní kabel z předchozích testů. Tahle možnost rozšíření je velmi důležitá, PLC těchto typů se totiž primárně montují na dveře skřínky nebo rozvaděče. Ne vždy je vhodné tahat všechny vodiče přes dveře ke vstupům a výstupům na PLC. Dále taky těch 12 a 12 I/O není zase tak mnoho, PLC má totiž slušnou kapacitu také pro větší PLC programy, kde by tento počet O/I byl omezující.

Pro zkoušku jsme použili takový běžný adaptér z RJ45 na svorkovnici.

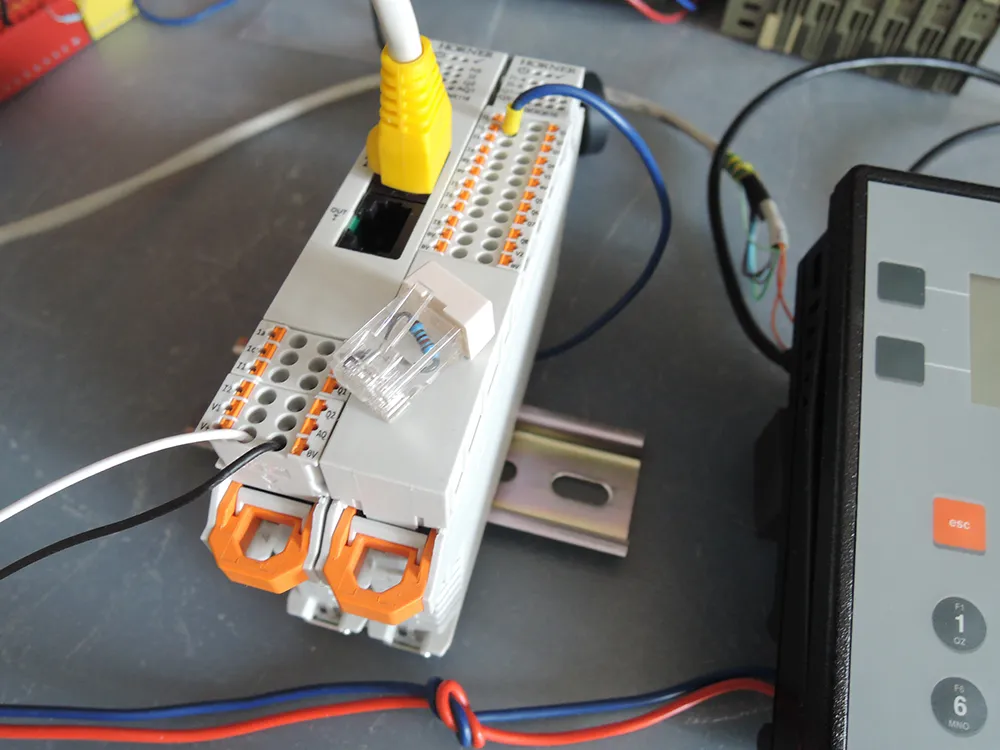

A nezbytné je taky zakončení CANbus sběrnice, v tomto případě originál HORNER modulem.

Zakončovací odpor se dá připojit i na druhé straně, nebo do RJ45 konektoru jednoduše nacvaknout 120 ohmů odpor svépomocí, když nemáme originál.

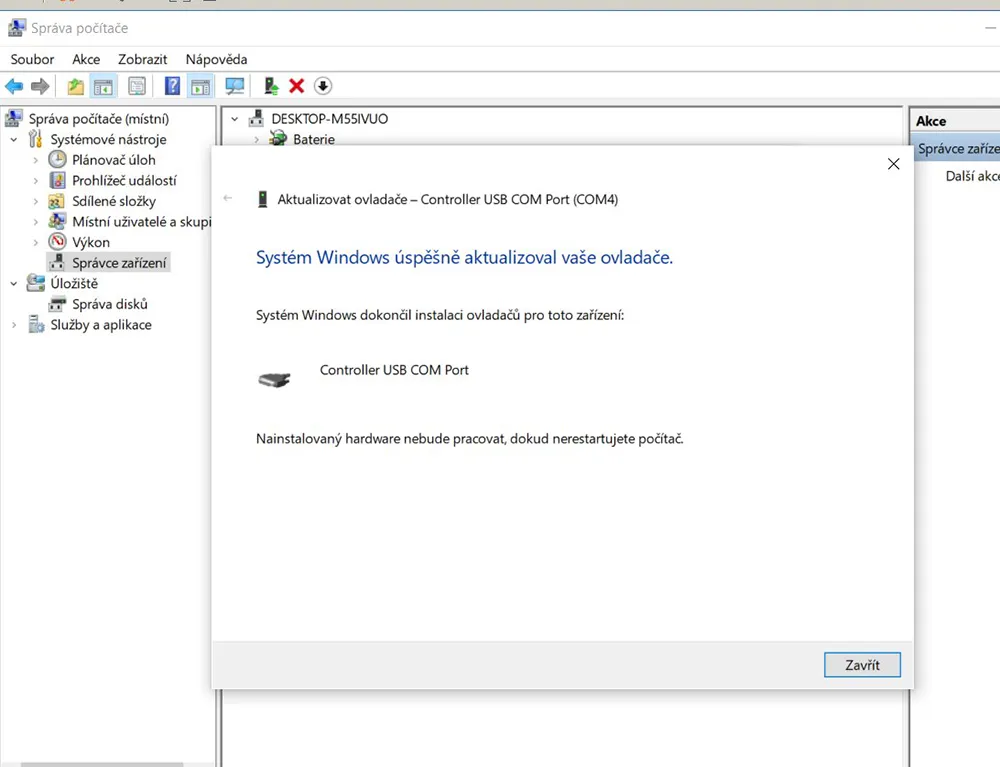

Abychom se úspěšně připojili se software k PLC je nutné aktualizovat USB ovladač, stačí opravdu jen z vlastností ovladače zvolit aktualizaci a systém si vše nainstaluje sám, zde na COM4. Číslo portu se dá jednoduše změnit ve vlastnostech.

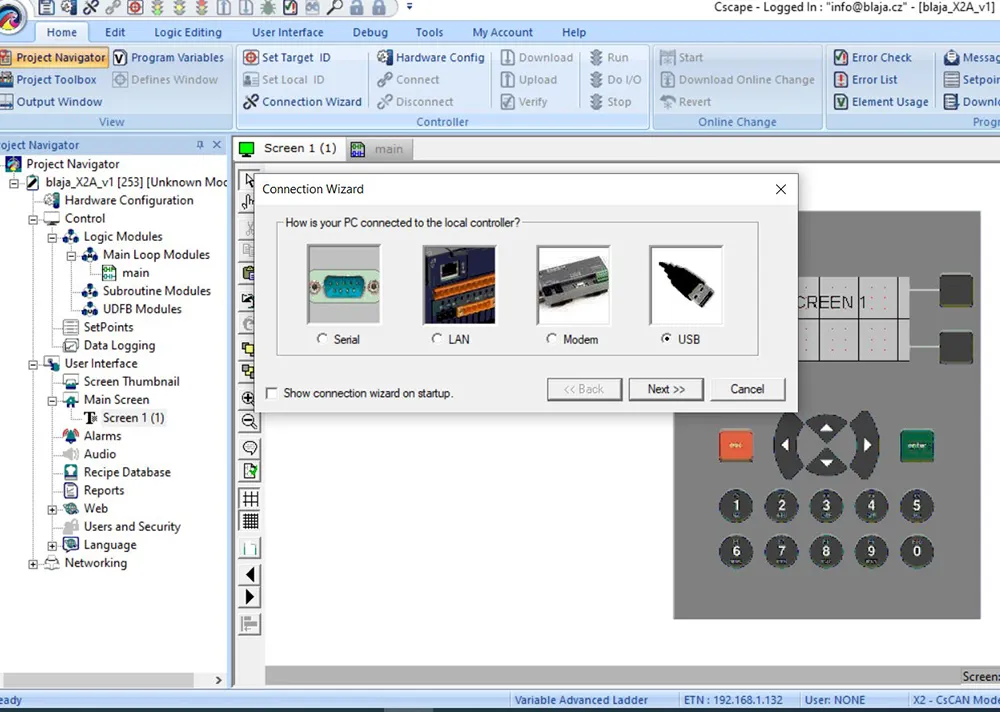

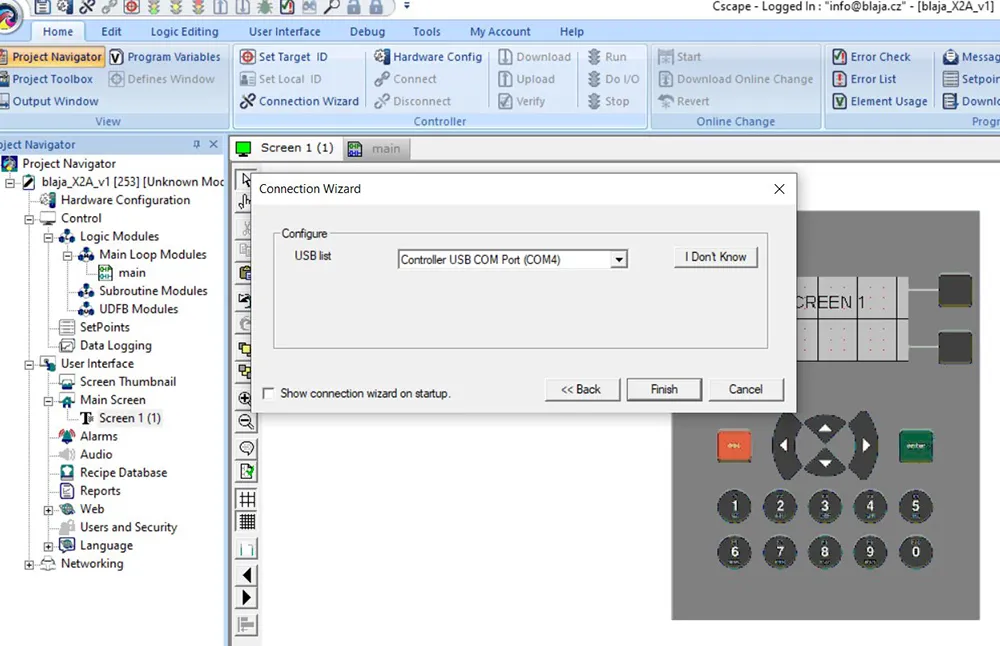

Vlastnosti připojení nastavíme tentokrát na USB.

A zde už máme náš aktualizovaný USB ovladač.

Trochu to vzhledem k minulým článkům vezmeme zkratkou, v HW konfiguraci si nastavíme naši Horner periferii OCS-I/O, stejně jako minule.

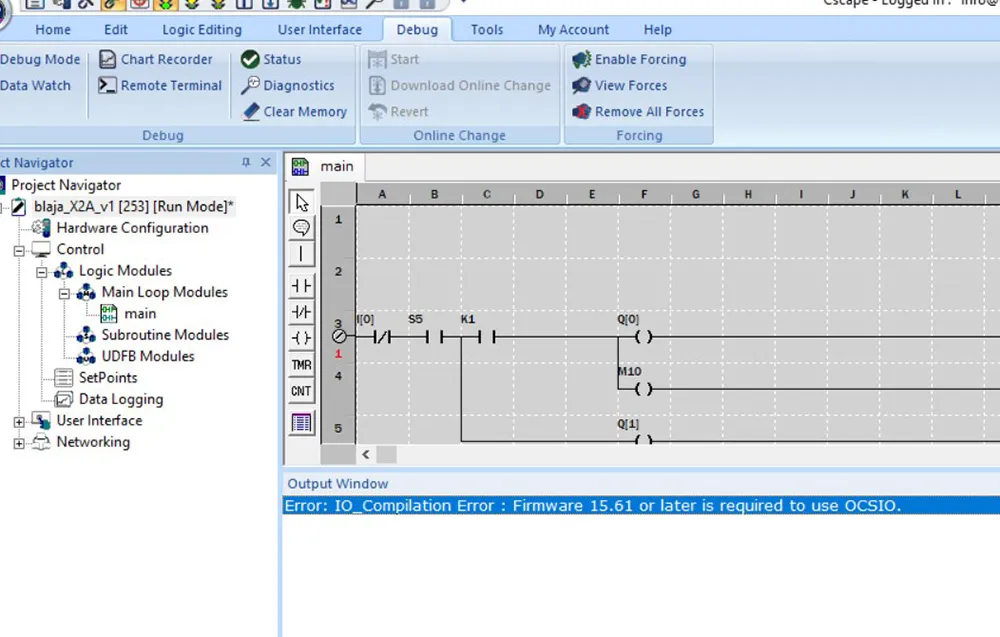

Ovšem při kompilaci nás software zastaví, máme v PLC firmware 15.60 a potřebujeme vyšší. To, pokud nenajdeme na webu Horner, nám téměř obratem poslala technická podpora Horner. :)

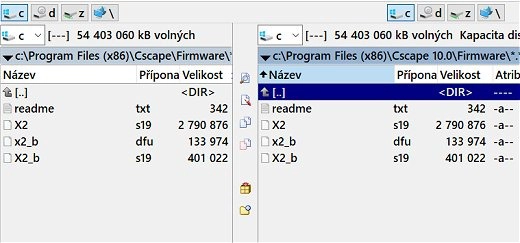

Firmware není jeden soubor, ale samorozbalovací příkaz, který soubory rozbalí do patřičné složky Cscape (SW pro programování zdarma)\firmware. Jenže naše verze Cscape je ve složce Cscape 10.0. Takže soubory překopírovat tam, kde je SW instalován. Jinak se firmware neaktualizuje.

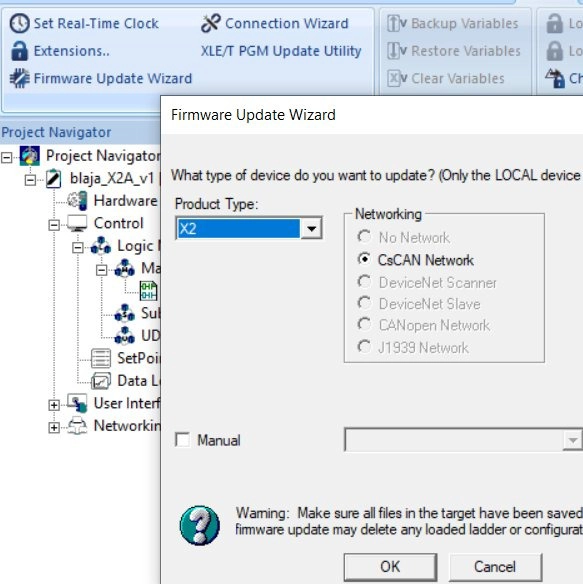

Pak už jen stačí v menu vybrat X2 PLC a dát povel pro update firmware.

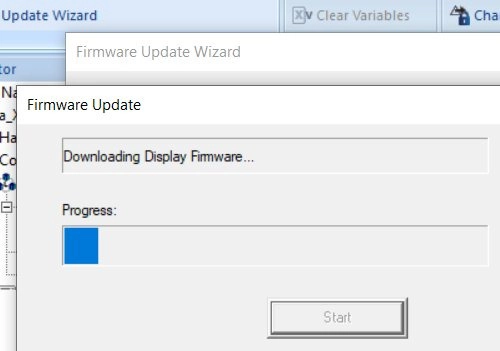

A frčí to jako po másle.

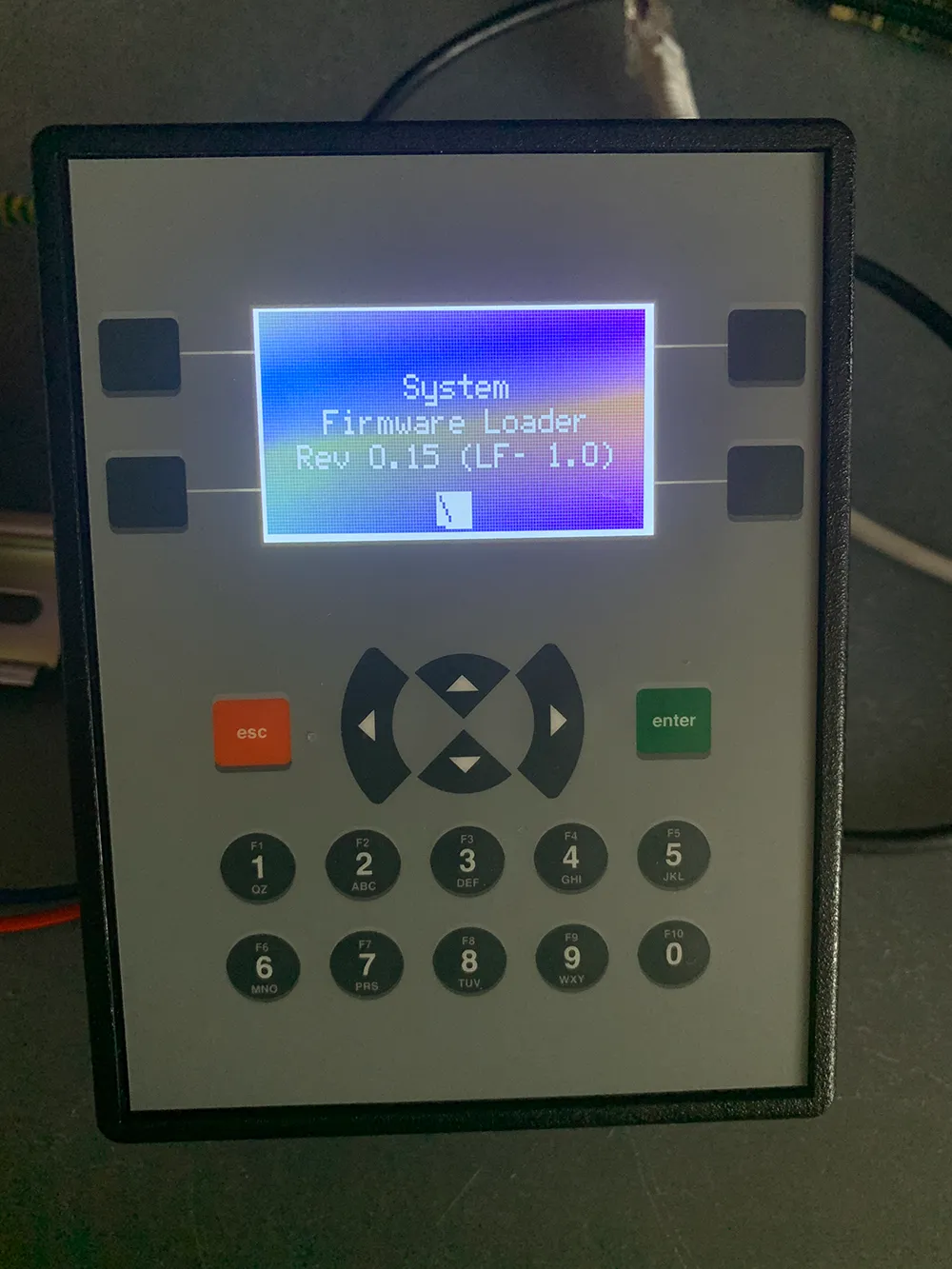

I na displeji PLC.

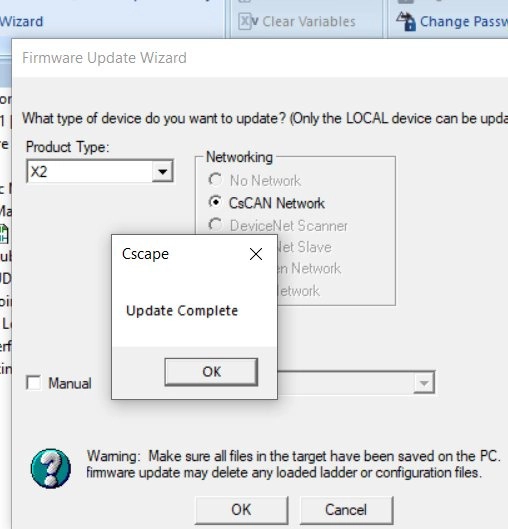

A je to během chvilky. Pat a Mat.

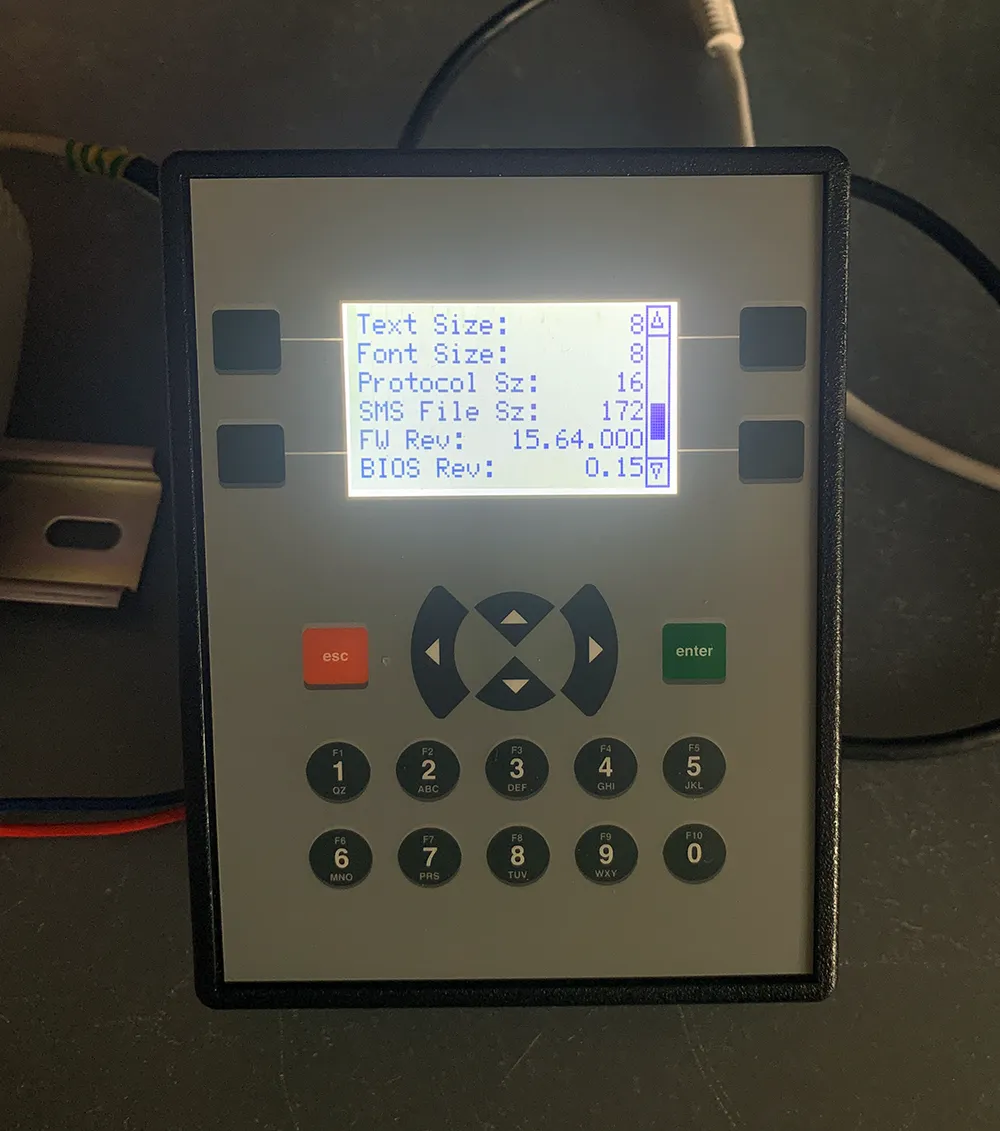

Aktualizovaný firmware 15.64 v systémovém menu PLC.
Dostaneme se do něj současným stlačením klávesových šipek nahoru a dolů.

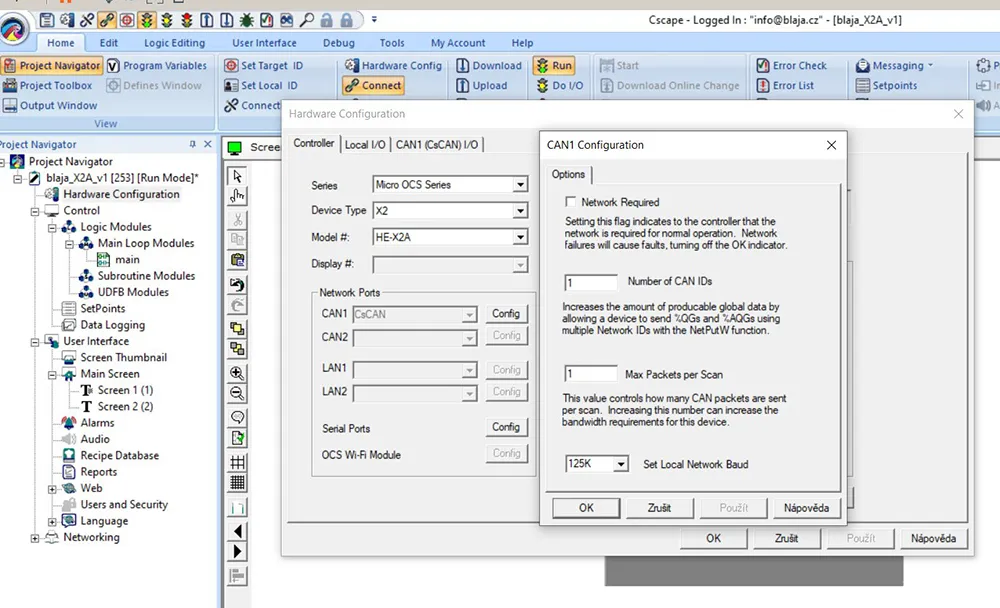

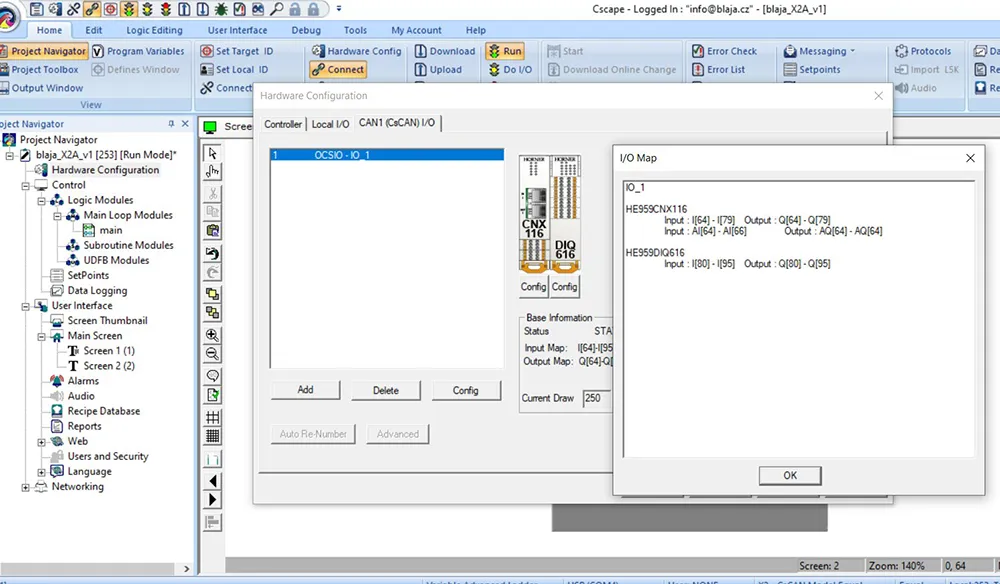

Hardwarová konfigurace, stejná jako u předchozích recenzí, jen jiné PLC. Pozor na rychlost CANbus, 125 K je akorát. Nastavení vyšší rychlosti není určeno pro tyto OCS-I/O periferie, ale pro složitější účastníky.

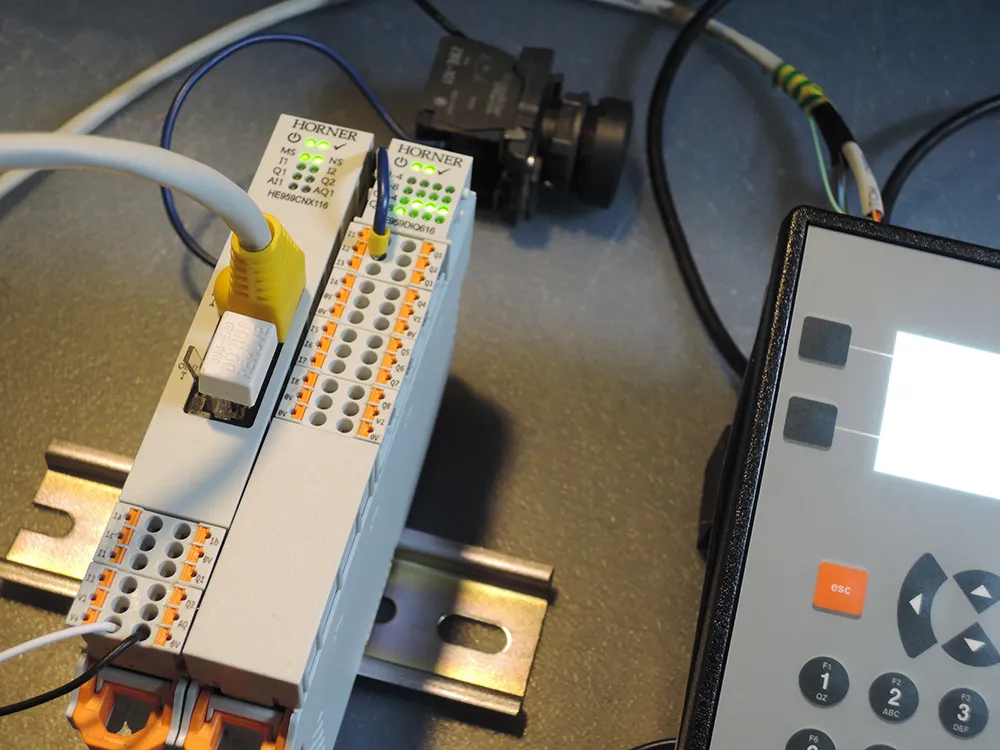

Fyzický hardware OCS-I/O.

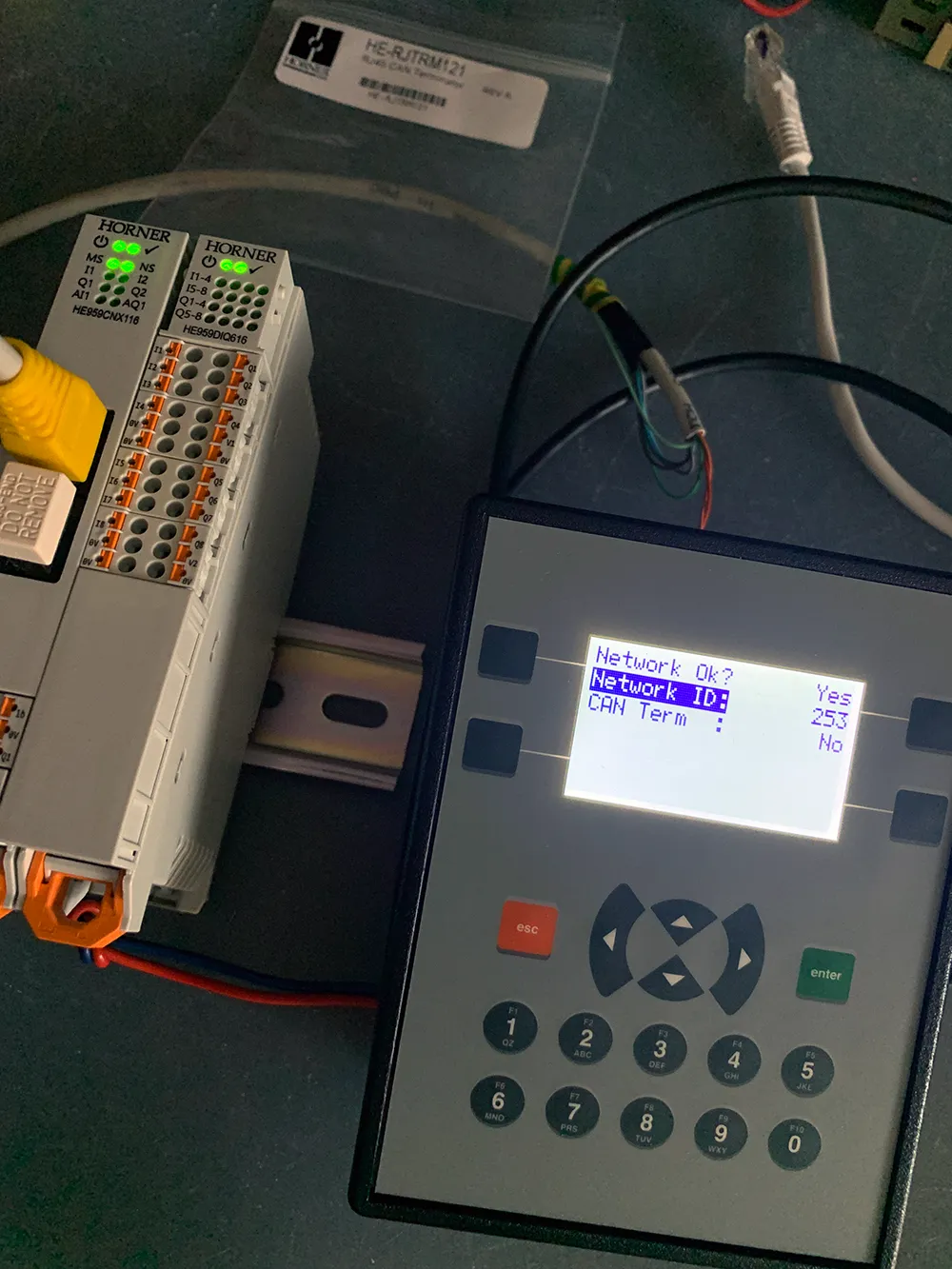

Že CANbus jede si klidně ověříme i na displeji PLC v systémovém menu.

Obligátní kontrola fyzických adres jak na PLC, tak na periferii.

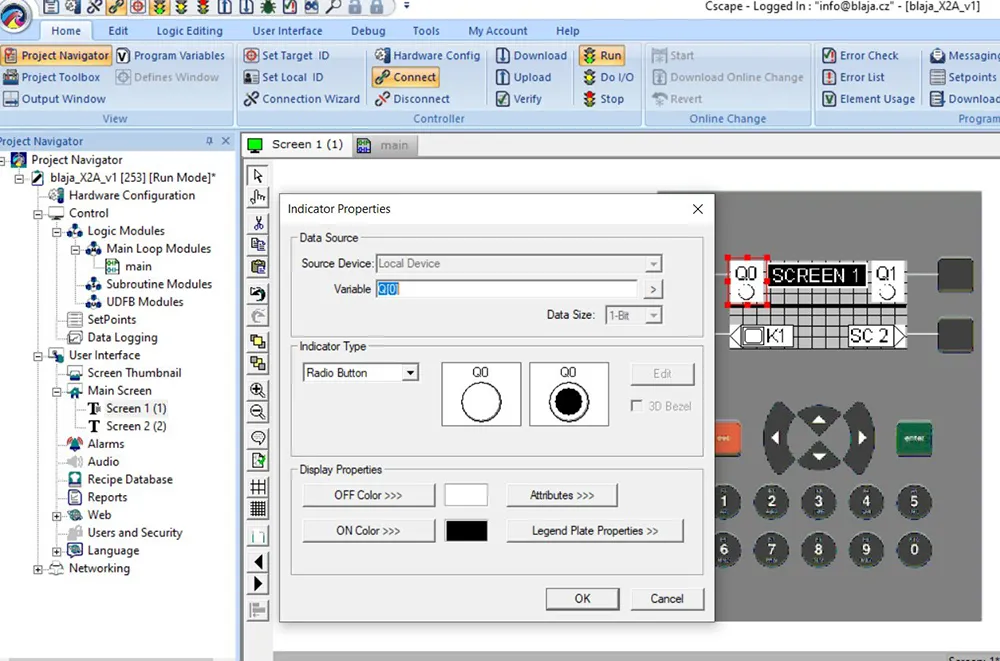

Prvky pro vložení na obrazovky jsou přizpůsobeny typu a rozlišení displeje.

Dá se nastavit i jas displeje, takže je velmi čitelný. Limit počtu obrazovek v tomto PLC je neuvěřitelných 250, takže i nastavení mnoha proměnných přes tento displej může být velmi přívětivé.

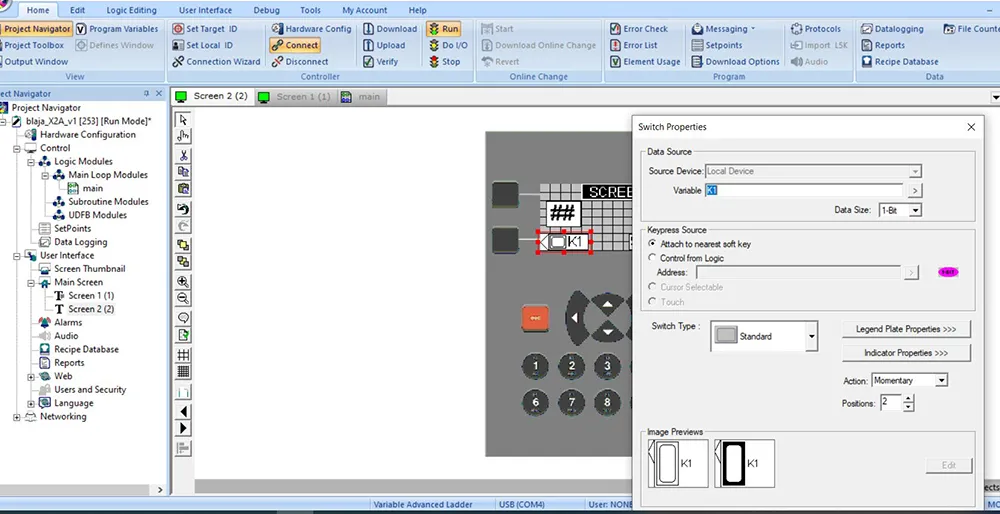

Zajímavé přiřazení tlačítka k přepínači, prostě to tlačítko, které je nejblíže prvku na obrazovce.

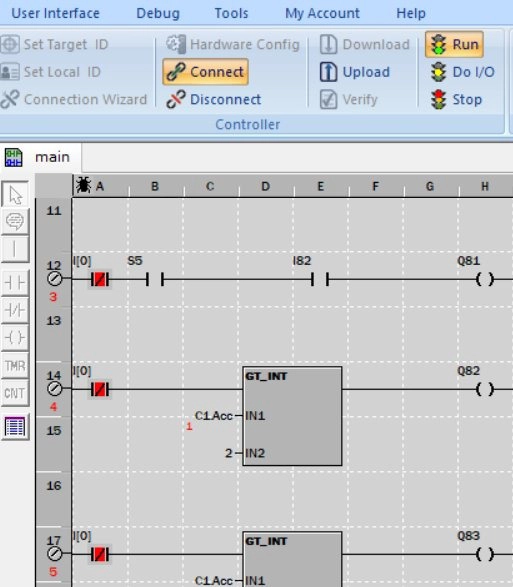

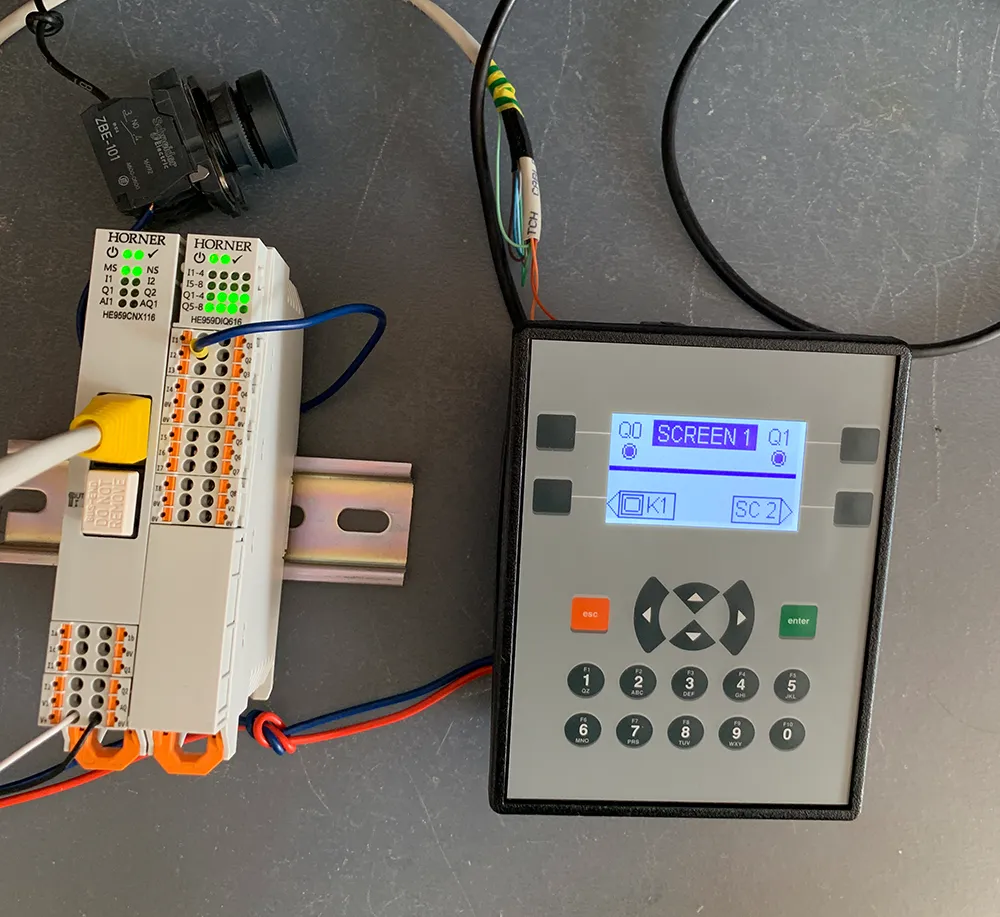

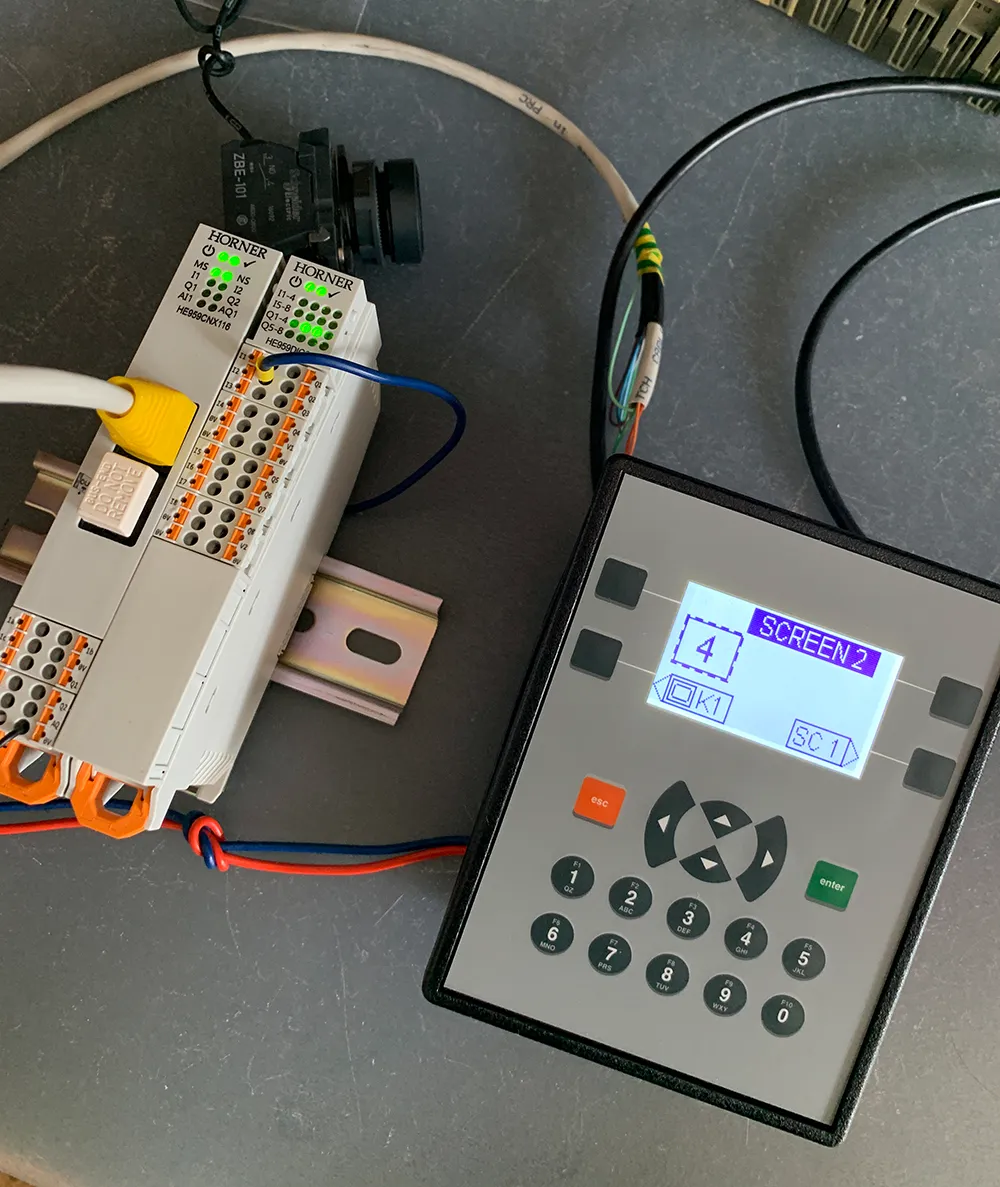

Po nahrání všeho do PLC nám celá sestava funguje.

Přesně takto:

Závěr:
PLC s displeji od firmy Horner jsme již pro vás otestovali dost, v podstatě je to částečný průřez celou produkcí. Vzali jsme to od největších modelů až po jeden z nejmenších Micro X2.

Neméně důležitá je i technická podpora, neboť než se s tím naučíte, tak to občas nějakou radu chce. Ta funguje u Horneru celkem dobře, vždy dostanete od Horneru odpověď většinou ten den, pokud jste v pracovní době. Jinak další den dopoledne.

Jaroslav Blažek
