OCS-I/O – modulární CsCAN I/O systém pro PLC automaty HORNER - Provedení: Základní modul + 2× flex DI/AI (12bit), 2× DO, 1× univ. AI (16bit), 1× AO

Další fotky (9)

Přidat do oblíbených

OCS-I/O – modulární CsCAN I/O systém pro PLC automaty HORNER - Provedení: Základní modul + 2× flex DI/AI (12bit), 2× DO, 1× univ. AI (16bit), 1× AO

FOXON PLUS

Modulární I/O HORNER přes CsCAN. Základna CNX100 bez I/O nebo CNX116 s I/O, k ní až sedm modulů podle signálů. FOXON pomůže navrhnout celou sestavu.

Více

Kód: HE959CNX116

5 850 Kč bez DPH (7 078,50 Kč s DPH)

Provedení

Skladem

(1 ks na skladě)

Chci nabídku

Modulární I/O HORNER přes CsCAN. Základna CNX100 bez I/O nebo CNX116 s I/O, k ní až sedm modulů podle signálů. FOXON pomůže navrhnout celou sestavu.

Více

Kód: HE959CNX116

Varianty 12

Provedení	Kód	Dostupnost	Cena bez DPH
Základní modul bez I/O	HE959CNX100	Dodání 1-2 týdny	4 550 Kč	Chci nabídku
Základní modul + 2× flex DI/AI (12bit), 2× DO, 1× univ. AI (16bit), 1× AO	HE959CNX116	Skladem 1 ks	5 850 Kč	Chci nabídku
Modul 4x univerzální analogový vstup	HE959ADU100	Dodání 1-2 týdny	7 150 Kč	Chci nabídku
Modul 8x analogový vstup	HE959ADC270	Dodání 1-2 týdny	5 980 Kč	Chci nabídku
Modul 4x analogový výstup	HE959DAC107	Dodání 1-2 týdny	6 370 Kč	Chci nabídku
Modul 4x digitální DC vstup, 4x reléový výstup	HE959DIQ512	Dodání 1-2 týdny	5 200 Kč	Chci nabídku
Modul 8x digitální DC vstup, 8x digitální DC výstup	HE959DIQ616	Skladem 1 ks	4 550 Kč	Chci nabídku
Modul 4x reléový výstup	HE959DQM502	Dodání 1-2 týdny	4 810 Kč	Chci nabídku
Modul 16x digitální DC výstup	HE959DQM606	Dodání 1-2 týdny	5 070 Kč	Chci nabídku
Modul 16x digitální DC vstup	HE959DIM610	Dodání 1-2 týdny	4 654 Kč	Chci nabídku
Modul 8x digitální AC vstup	HE959DIM620	Dodání 1-2 týdny	4 550 Kč	Chci nabídku
Příslušenství: RJ45 zakončovací odpor sběrnice CAN	HE-RJTRM121	Dodání 1-2 týdny	260 Kč	Chci nabídku
Další

HORNER OCS-I/O

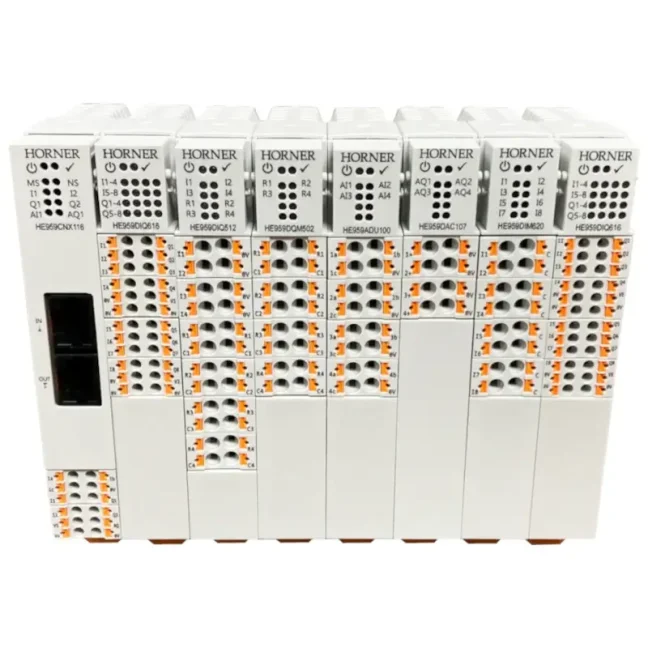

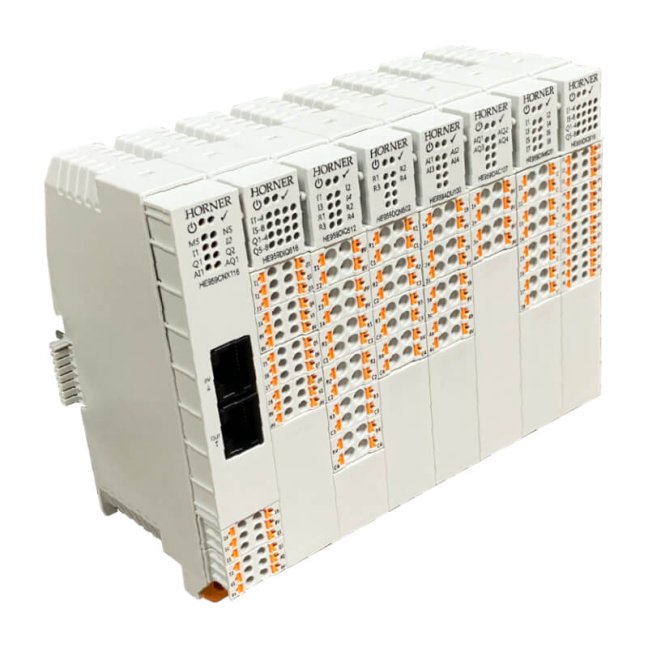

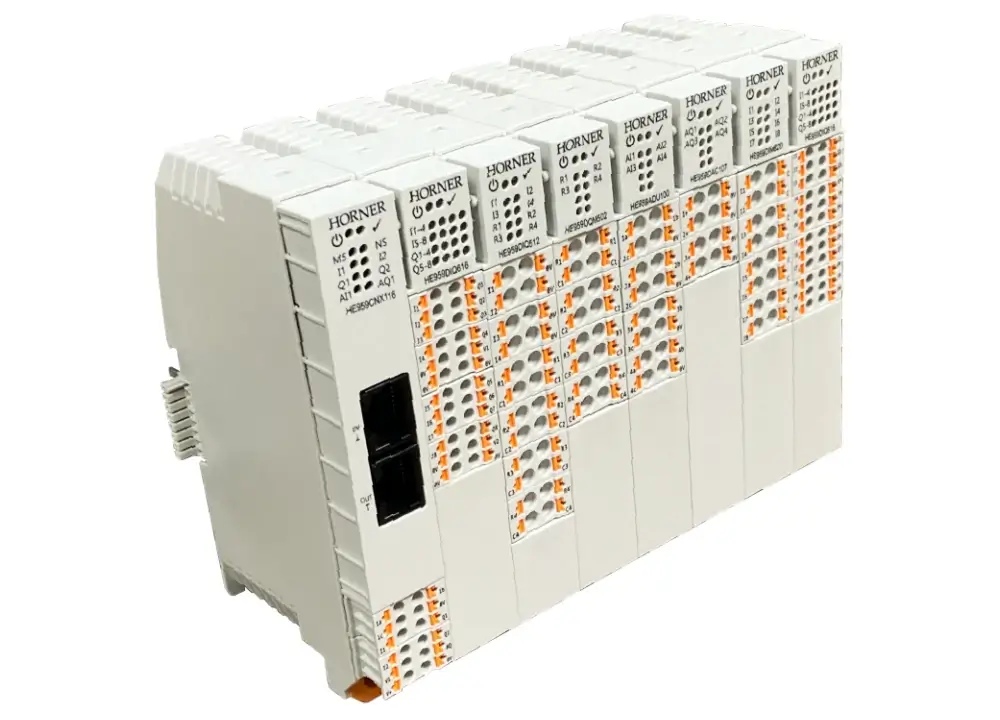

Sestavte I/O podle stroje. Základna a až sedm modulů.

OCS-I/O rozšiřuje podporované PLC HORNER o digitální, analogové a teplotní signály. Zvolíte základnu CsCAN, přidáte potřebné moduly a sestavu nakonfigurujete v Cscape. Hodí se při stavbě nového stroje i při doplnění signálů do stávající technologie.

Základna propojuje moduly s řídicím systémem. Samostatný rozšiřující modul bez základny a podporovaného PLC netvoří funkční řízení. Standardní Cscape pro konfiguraci HORNERu je zdarma.

Pošlete typ panelu a seznam signálů.
Vybereme základnu, moduly a propojení. Ověříme firmware, napájení a kompatibilitu sestavy.

Poptat sestavu OCS-I/O Poradit s výběrem

CsCANPřipojení k podporovanému PLC HORNER

Až 7 modulů na základnuDigitální, analogové a teplotní signály

Dvě základnyCNX100 bez I/O nebo CNX116 s I/O

Představení OCS-I/O

Originální produktové video Horneru ukazuje modulární systém OCS-I/O. Konkrétní základnu a moduly vyberte podle signálů. Anglicky.

Otevřít video na YouTube

Použití modulární sestavy

Více signálů pro malý stroj

Doplníte vstupy snímačů a výstupy akčních členů. Kombinaci modulů vyberete podle seznamu signálů, místo změny celého panelu.

Měření teploty a procesních veličin

Univerzální vstupy připojí odpovídající Pt100/Pt1000 nebo termočlánky. Pro běžné V/mA signály vyberete samostatný analogový modul.

Doplnění stávající technologie

Sestavu připojíte k podporovanému PLC přes CsCAN. Předem ověříme model, firmware a dostupnou komunikaci.

Přehledná skladba rozvaděče

Základna a připojené moduly tvoří sestavu s jasně určeným pořadím. Napájecí větve a kabeláž se navrhnou podle skutečných zátěží.

Základny, moduly a příslušenství

Nejprve vyberte základnu. K ní zvolte potřebné moduly; HE-RJTRM121 slouží pouze k zakončení komunikace. Ceny výše patří jednotlivým položkám, nikoli kompletní sestavě.

HE959CNX100	Základna CsCAN bez vestavěných I/O; až 7 připojených modulů

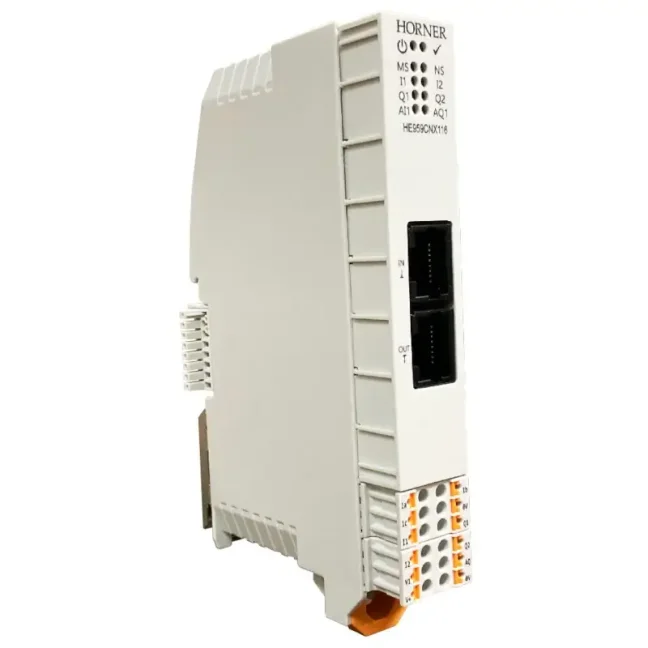

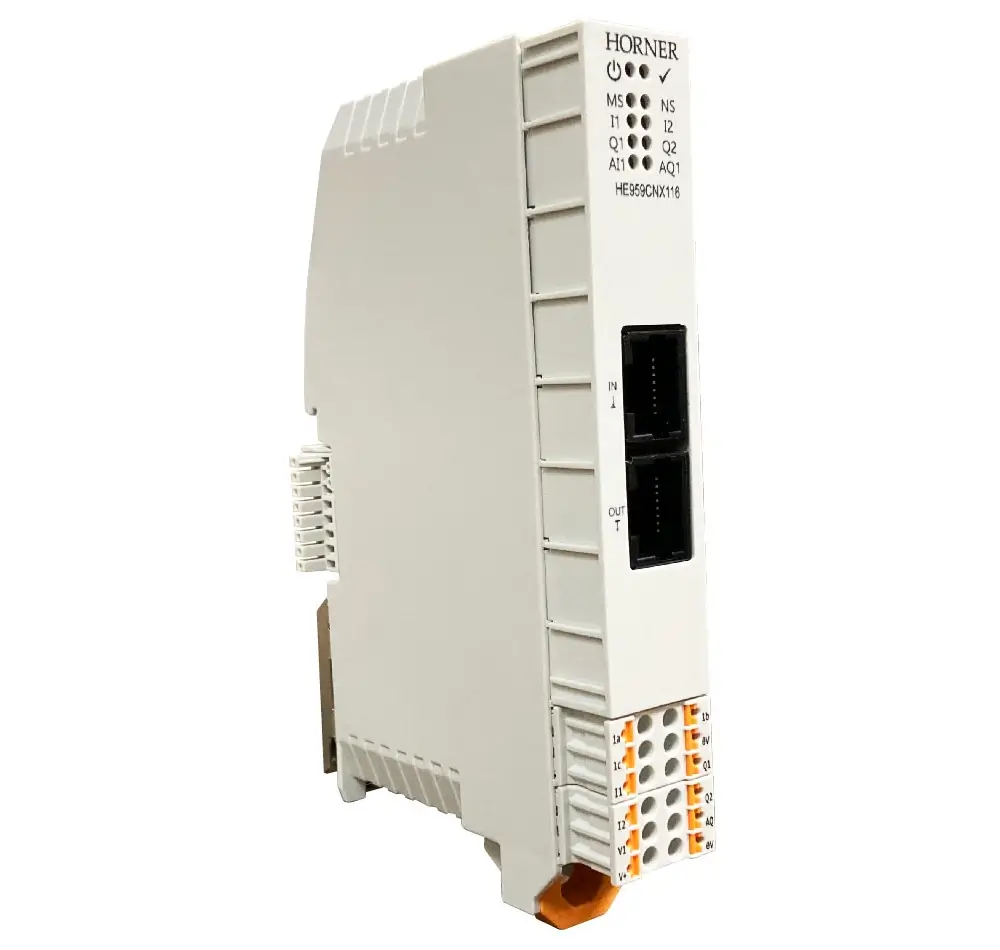

HE959CNX116	Základna CsCAN: 2 volitelné DI/AI vstupy, 2 digitální výstupy, 1 univerzální AI a 1 AO; až 7 připojených modulů

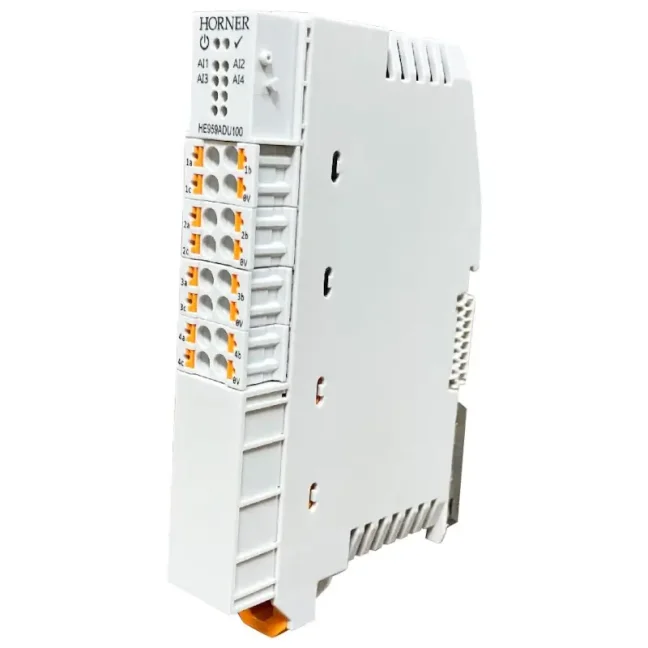

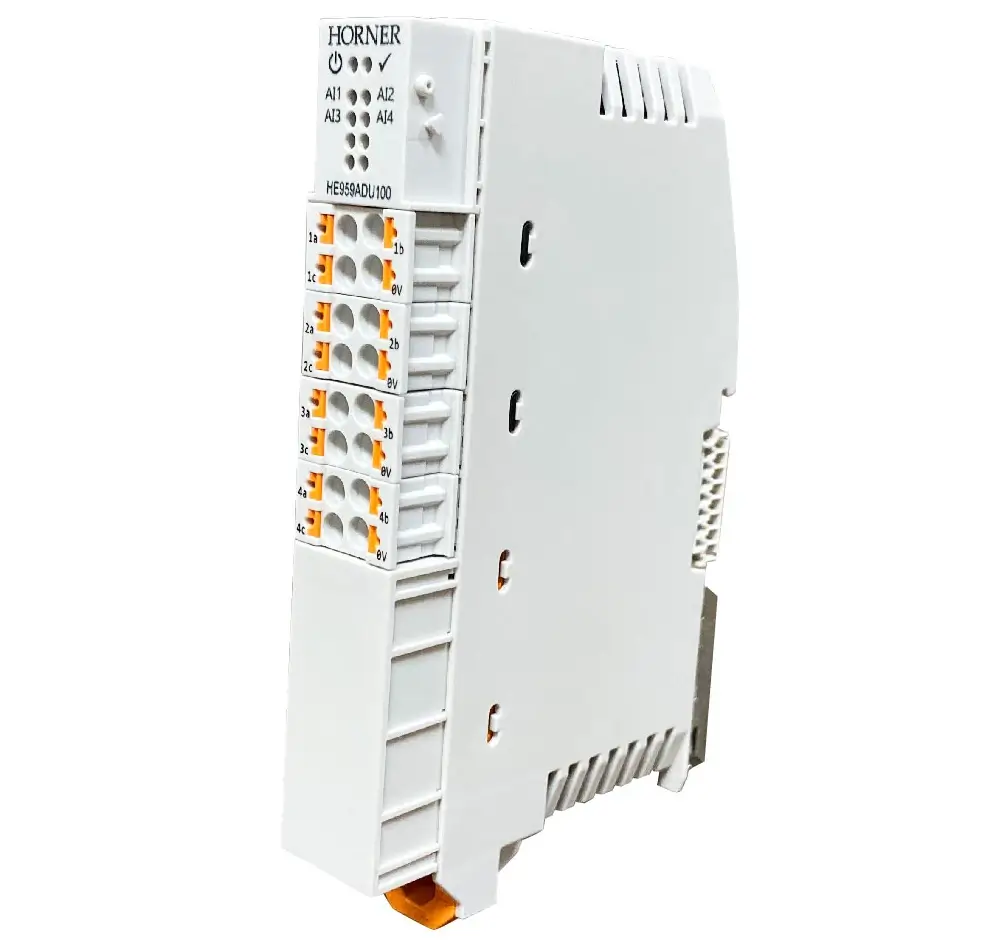

HE959ADU100	4 univerzální analogové vstupy: V, mA, mV, Pt100/Pt1000 a termočlánky; 16 bitů
HE959ADC270	8 analogových vstupů 0-10 V, 0-20 mA nebo 4-20 mA; 16 bitů

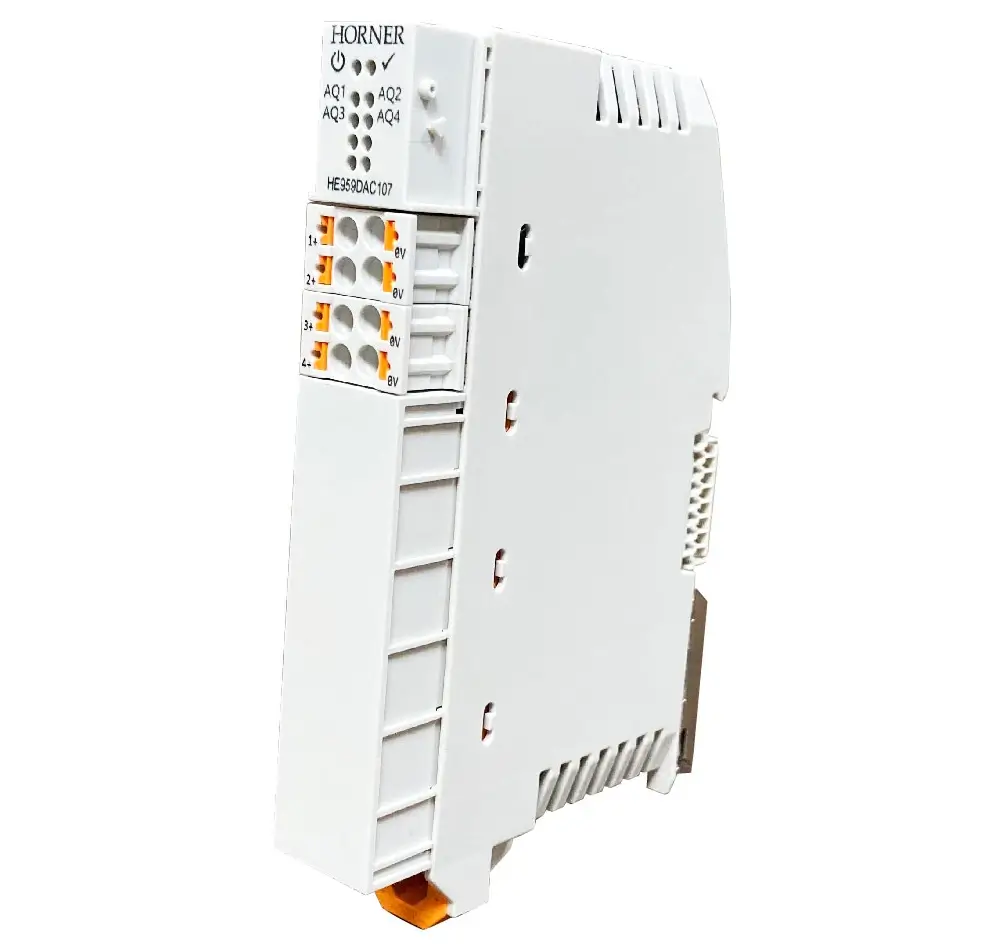

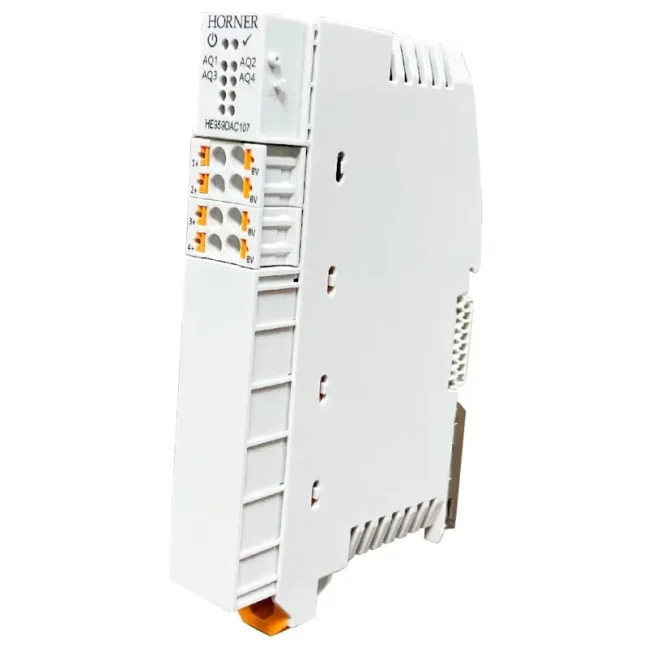

HE959DAC107	4 analogové výstupy; 0-20 mA, 4-20 mA, 0-10 V nebo ±10 V; 12 bitů
HE959DIM610	16 digitálních vstupů, provozní napětí 10-24 V DC
HE959DIM620	8 digitálních vstupů pro 120 V AC; rozsah 90-132 V AC

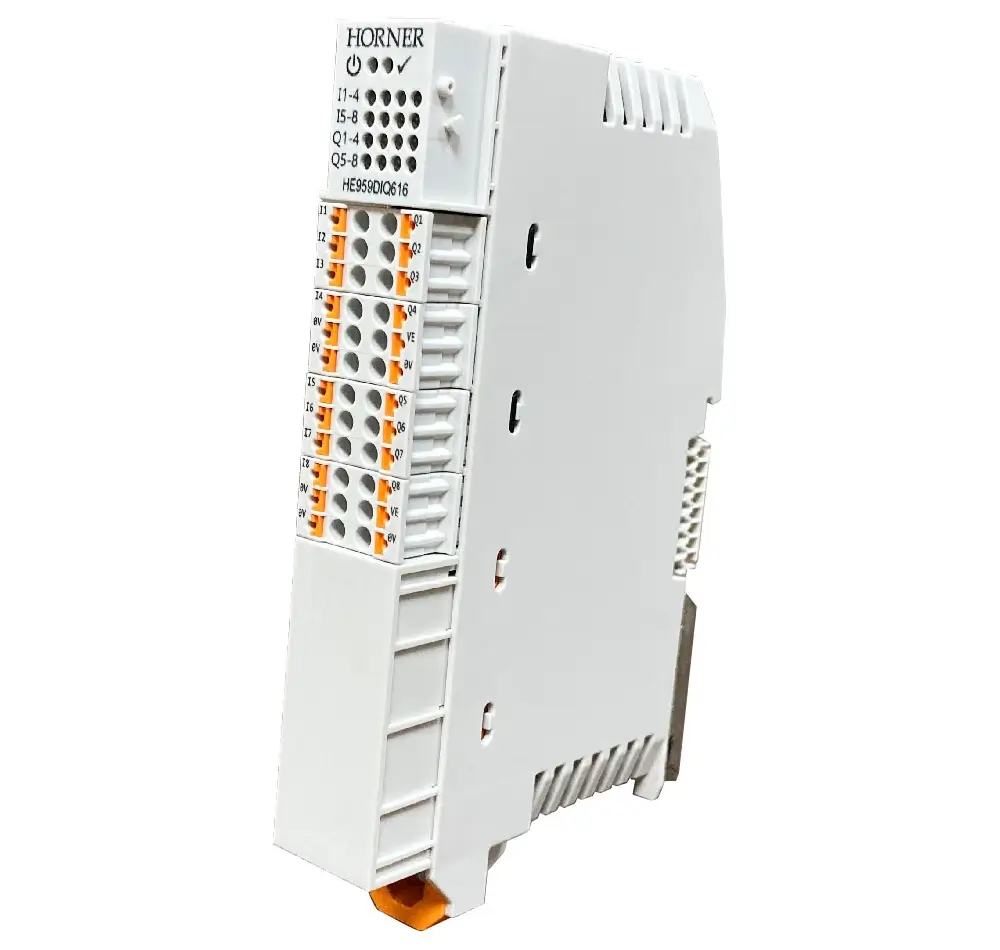

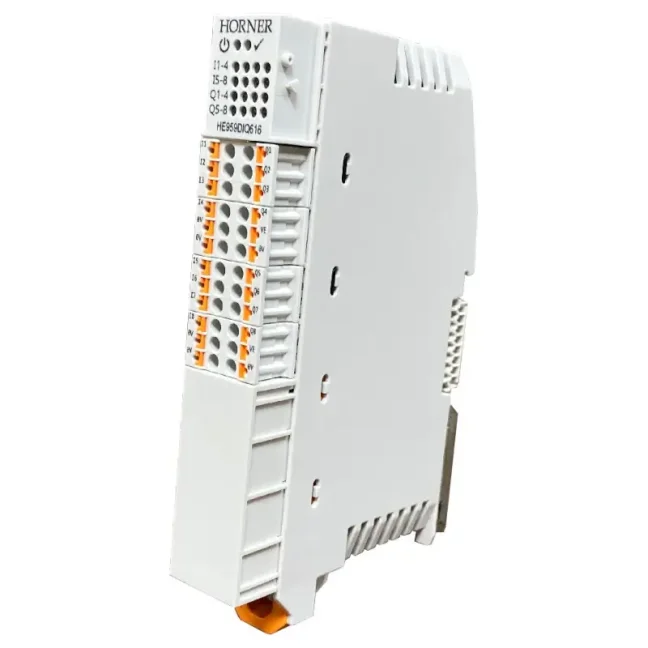

HE959DIQ616	8 digitálních vstupů a 8 digitálních výstupů

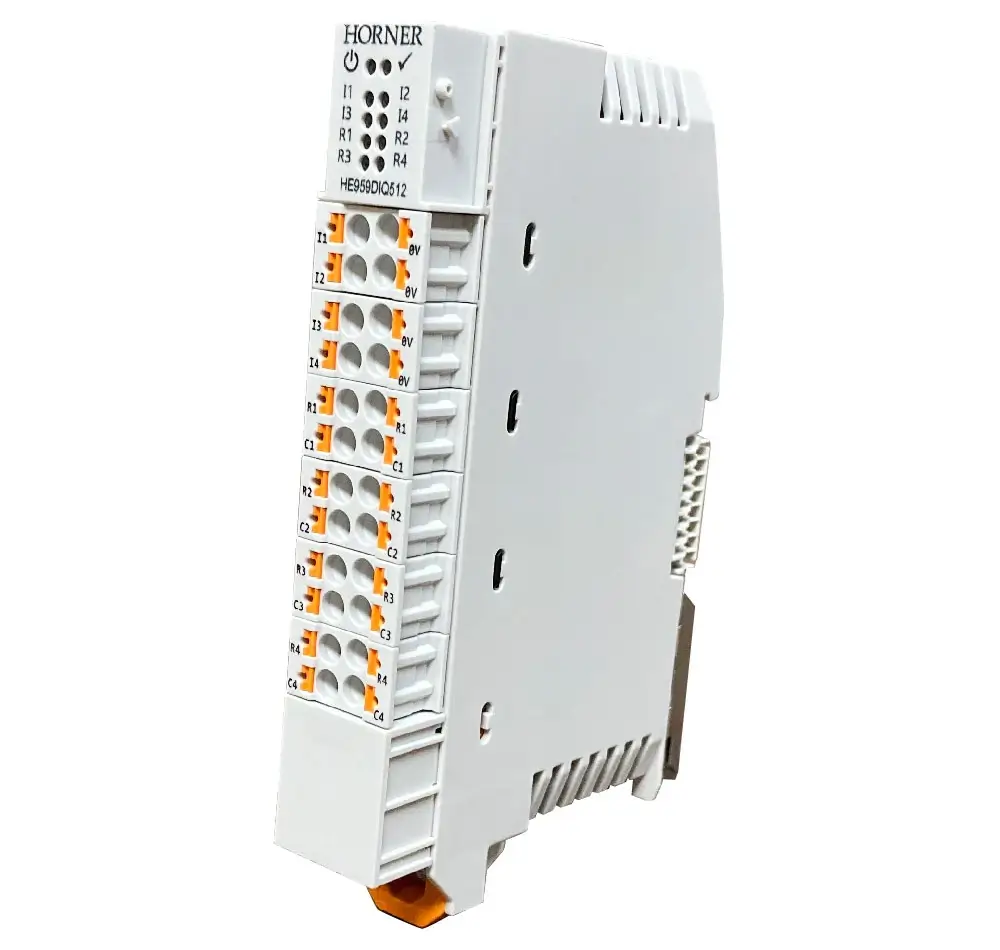

HE959DIQ512	4 digitální vstupy a 4 reléové výstupy
HE959DQM606	16 digitálních výstupů; napájení výstupní větve 10-30 V DC

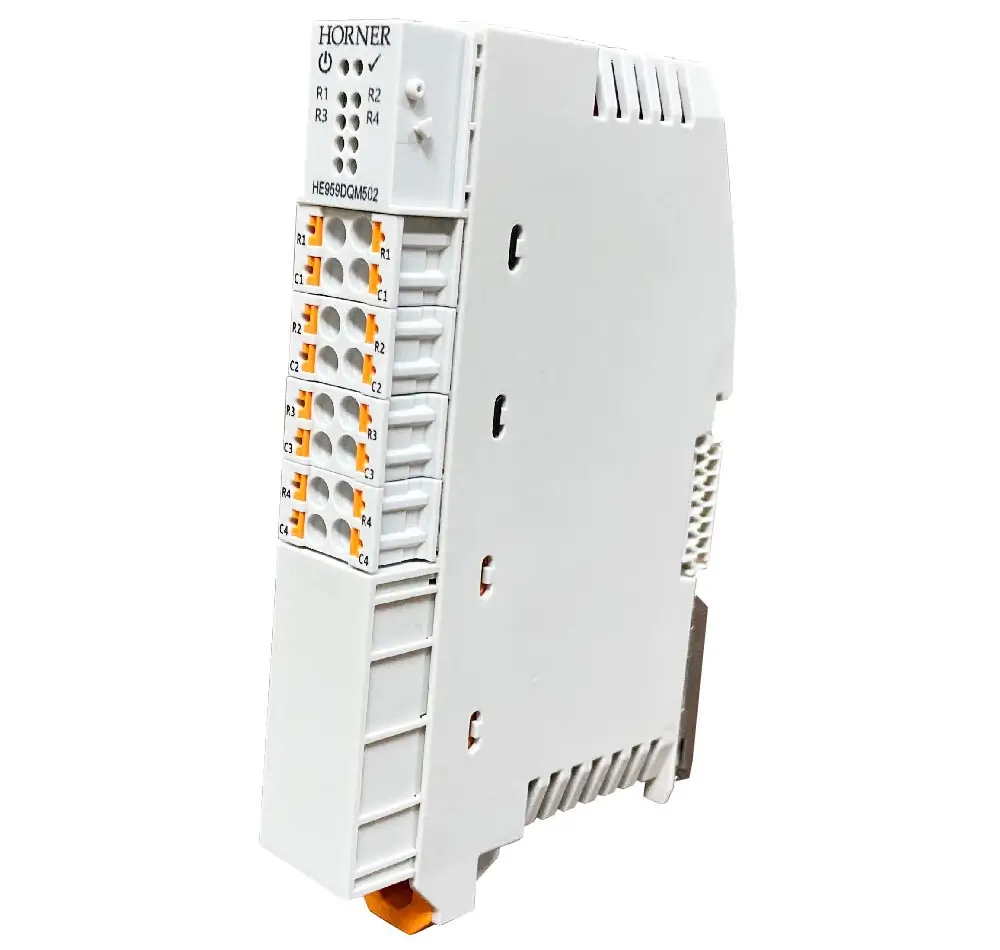

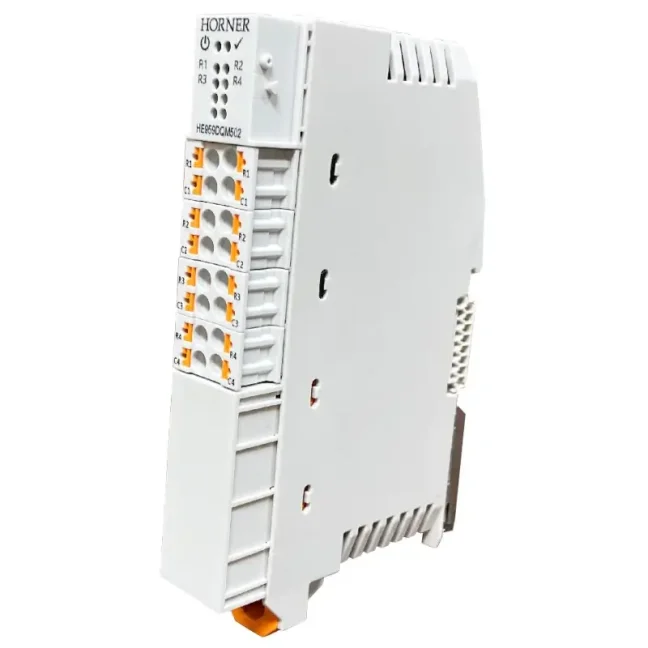

HE959DQM502	4 reléové výstupy; zatížení podle typu zátěže a limitů celého modulu
HE-RJTRM121	Zakončovací prvek sítě CsCAN; nepřidává I/O kanály

Dva vstupy Flex u CNX116 pracují jako digitální nebo analogové podle nastavení. Jde o stejné dva kanály, nikoli o dva digitální a další dva analogové vstupy současně.

Skladba a připojení sestavy

Ověřte, že řídicí systém podporuje OCS-I/O přes CsCAN a má odpovídající firmware.
Vyberte základnu CNX100 nebo CNX116 a až sedm rozšiřujících modulů. Zkontrolujte pořadí, napájení a zatížení.
Navrhněte kabeláž a zakončení CsCAN. Konektory RJ45 zde přenášejí CsCAN, nikoli Ethernet.
V Cscape nakonfigurujte základnu, adresu, I/O moduly a odpovídající registry. Potom ověřte signály i chování při ztrátě komunikace.

Komunikace a technické podmínky

Síť	CsCAN; konfigurace OCS-I/O v Cscape používá 125 kbit/s
PLC se dvěma porty CAN	OCS-I/O se konfiguruje na podporovaném portu CAN1
Základny CNX100 / CNX116	Napájení 10-30 V DC; odběr a napájení I/O větví dimenzujte podle celé sestavy
Rozšíření základny	Maximálně 7 modulů na jednu základnu
Montážní rozměr základny	76,5 × 124,5 × 19 mm
Podmínky provozu	Podle přesného modulu. Limitem sestavy je nejnižší přípustný rozsah a zatížení použitých prvků.

Vybavení a cena sestavy

Pošlete seznam signálů a typ řídicí jednotky. Připravíme nabídku celé sestavy včetně potřebných základních a doplňkových položek.

Vybraná položka	Aktuální cena položky výše
Základna	CNX100 bez vestavěných I/O nebo CNX116 s I/O
Rozšiřující moduly	Počet a druh podle potřebných signálů
PLC a komunikace	Podporovaný HORNER, kabeláž a zakončení CsCAN
Napájení a výstupní obvody	Podle odběru sestavy, snímačů a zátěží
Konfigurace, zaškolení a montáž	Nacenění podle rozsahu

Zaškolení a podpora při prvním projektu

Zaškolení v Liberci

Zaškolíme jednotlivce i skupiny v naší školicí místnosti v Liberci. Rozsah a termín domluvíme podle zkušeností účastníků a jejich úlohy.

Samostudium

Pro samostudium slouží původní videonávody Horner Automation Europe. České názvy a anotace vysvětlují jejich obsah, videa zůstávají v angličtině. Videonávody Horner Europe.

Zaškolení zaměříme na sestavení a konfiguraci OCS-I/O, mapování signálů, komunikaci a ověření stavů v Cscape. Podle potřeby navrhneme projekt a provedeme montáž vlastními techniky.

Konfigurace sestavy OCS-I/O

Návod Horneru pro konfiguraci základny a modulů v Cscape. U vlastní sestavy zkontrolujte model, firmware, adresu a pořadí modulů. Anglicky.

Otevřít video na YouTube

Fotogalerie a připojení

Kliknutím otevřete původní materiál výrobce ve větším zobrazení.

HORNER OCS-I/O - fotografie zařízení — Fotografie zařízení

Časté dotazy

Funguje rozšiřující modul bez základny?

Potřebujete odpovídající základnu CNX100 nebo CNX116 a podporovaný řídicí systém. Jednotlivý modul není samostatné PLC ani samostatný síťový uzel.

Jaký je rozdíl mezi CNX100 a CNX116?

CNX100 je základna bez vestavěných I/O. CNX116 navíc obsahuje dva volitelné DI/AI vstupy, dva digitální výstupy, jeden univerzální analogový vstup a jeden analogový výstup.

Kolik modulů připojím k jedné základně?

Až sedm rozšiřujících modulů. Jejich kombinaci ověřte podle spotřeby, napájení, konfigurace a požadovaných signálů.

Jsou konektory RJ45 ethernetové?

V této sestavě se používají pro CsCAN. Nejde o připojení OCS-I/O k běžnému ethernetovému switchi.

Připojím 230 V AC do HE959DIM620?

HE959DIM620 je pro 120 V AC a má vstupní rozsah 90-132 V AC. Pro signál 230 V AC vybereme odpovídající řešení.

Je cena jedné varianty cenou celé sestavy?

Ne. Položky v nabídce jsou základny, jednotlivé moduly a příslušenství. Úplnou nabídku sestavíme podle seznamu signálů.

Proč koupit u FOXONu

Distributor HORNER

Dodáváme nové produkty HORNER se zárukou a pomůžeme s výběrem vhodného zařízení a příslušenství.

Výběr podle vašeho projektu

Probereme funkci technologie, signály a komunikaci. Zadání porovnáme s možnostmi HORNERu a vytipujeme vhodný produkt.

Technická podpora a zaškolení

Poradíme s použitím zařízení a zaškolíme jednotlivce i skupiny. Pro samostudium doporučíme návody výrobce.

Návrh řešení a montáž

Podle potřeby navrhneme řešení, připravíme projekt a zařízení namontujeme vlastními techniky. Rozsah prací domluvíme podle technologie.

Více než 3 500zákazníků

Dodáváme dovíce než 100 zemí světa

Expresní dodání?Prověříme to, ihned nás kontaktujte.

Videonávody podle témat

Videa připravil Horner a jsou v angličtině. Ukázky rozlišujte podle základny, modelu PLC a verze Cscape. Výbava uvedená ve videu nemusí být součástí vybrané položky.

Představení OCS-I/OOCS-I/O Product Video
Originální produktové video Horneru ukazuje modulární systém OCS-I/O. Konkrétní základnu a moduly vyberte podle signálů. Anglicky.Přehrát video
Konfigurace sestavy OCS-I/OConfiguring OCS-I/O
Návod Horneru pro konfiguraci základny a modulů v Cscape. U vlastní sestavy zkontrolujte model, firmware, adresu a pořadí modulů. Anglicky.Přehrát video
Zapojení CsCAN mezi CPU a I/OCPU & OCS-I/O CAN Wiring
Kabeláž a připojení v ukázkové sestavě. Rozhraní a pinout ověřte pro vlastní zařízení.Přehrát video
Návrh instalace OCS-I/OPlanning an OCS-I/O Installation
Plánování základny, modulů, napájení a propojení.Přehrát video
Univerzální analogové vstupyThe OCS-I/O Universal Analog Input Module
Práce s univerzálním analogovým modulem a podporovanými signály.Přehrát video
Digitální I/O modulyThe OCS-I/O Digital I/O Modules
Přehled digitálních modulů a jejich konfigurace.Přehrát video
Reléové modulyOCS-I/O Relay Modules
Použití reléových modulů; výkonové limity vždy ověřte pro konkrétní kód.Přehrát video

Celá sestava podle vašeho projektu

Pošlete přesný typ PLC HORNER, požadované signály, napájení a rozmístění v technologii. Navrhneme základnu, moduly a potřebné propojení.

Poptat sestavu OCS-I/O Poradit s výběrem

OCS-I/O - základny a rozšiřující moduly

Základny, jednotlivé moduly a zakončení sítě jsou samostatné položky. Pro kompletní sestavu ověřte všechny použité kódy.

Výběr položky podle signálu

HE959CNX100	Základna CsCAN bez vestavěných I/O; až 7 připojených modulů
HE959CNX116	Základna CsCAN: 2 volitelné DI/AI vstupy, 2 digitální výstupy, 1 univerzální AI a 1 AO; až 7 připojených modulů
HE959ADU100	4 univerzální analogové vstupy: V, mA, mV, Pt100/Pt1000 a termočlánky; 16 bitů
HE959ADC270	8 analogových vstupů 0-10 V, 0-20 mA nebo 4-20 mA; 16 bitů
HE959DAC107	4 analogové výstupy; 0-20 mA, 4-20 mA, 0-10 V nebo ±10 V; 12 bitů
HE959DIM610	16 digitálních vstupů, provozní napětí 10-24 V DC
HE959DIM620	8 digitálních vstupů pro 120 V AC; rozsah 90-132 V AC
HE959DIQ616	8 digitálních vstupů a 8 digitálních výstupů
HE959DIQ512	4 digitální vstupy a 4 reléové výstupy
HE959DQM606	16 digitálních výstupů; napájení výstupní větve 10-30 V DC
HE959DQM502	4 reléové výstupy; zatížení podle typu zátěže a limitů celého modulu
HE-RJTRM121	Zakončovací prvek sítě CsCAN; nepřidává I/O kanály

Podmínky sestavy

Základna	CNX100 nebo CNX116; maximálně sedm připojených modulů
Komunikace	CsCAN; pro konfiguraci OCS-I/O v Cscape 125 kbit/s
Dvojice portů CAN	Podporovaný CAN1 na řídicím systému
Napájení základen	10-30 V DC; samostatně navržené napájení I/O a výstupních obvodů
CNX116 Flex vstupy	Dva kanály s volbou digitálního nebo analogového režimu
HE959DIM620	Vstupy 90-132 V AC; nikoli 230 V AC
Rozlišení HE959ADC270	16 bitů podle aktuálního datasheetu MAN1501
Zakončení	Podle topologie a dokumentace CsCAN; HE-RJTRM121 není I/O modul
