HORNER CANVAS 7 PLC HMI automat s 7″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: Bez vestavěných I/O

Další fotky (7)

Přidat do oblíbených

HORNER CANVAS 7 PLC HMI automat s 7″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: Bez vestavěných I/O

Novinka Software zdarma

PLC s 7" dotyk displejem, 6 variant s až 42 I/O, 2 jádra, 2 MB logické paměti, 1x RJ45, 1x USB A, 1x USB Mini-B, 1x RS232/485, 1x RS232 + 1x RS485, 1x CAN, microSD slot, 1x Audio Out, 10–30 VDC Více

Výrobce: Horner Automation Kód: HE-CV-070C-00

29 094 Kč bez DPH (35 203,74 Kč s DPH)

Provedení

Dodání 2-4 týdny

Nakupte ještě za 6 000 Kč a dopravu máte ZDARMA!

0 Kč6000 Kč

Výrobce: Horner Automation Kód: HE-CV-070C-00

Varianty 6

Provedení	Dostupnost	Kód	Cena bez DPH
Bez vestavěných I/O	Dodání 2-4 týdny	HE-CV-070C-00	29 094 Kč	Poptat
12x DI (24 VDC, 4x HSC, 1 MHz), 6x DO relé (3 A), 4x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit)	Dodání 2-4 týdny	HE-CV-070C-02	32 552 Kč	Poptat
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit)	Dodání 2-4 týdny	HE-CV-070C-03	35 386 Kč	Poptat
24x DI (24 VDC, 4x HSC, 500 kHz), 16x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit)	Dodání 2-4 týdny	HE-CV-070C-04	36 738 Kč	Poptat
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 100 mV, 0-20 mA, 4-20 mA, RTD, THM, 14/16 bit), 2x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit)	Dodání 2-4 týdny	HE-CV-070C-05	37 492 Kč	Poptat
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 6x AI (0-10 V, 60 mV, 0-20 mA, 4-20 mA, RTD, THM, 17 bit), 4x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit)	Dodání 2-4 týdny	HE-CV-070C-06	40 768 Kč	Poptat

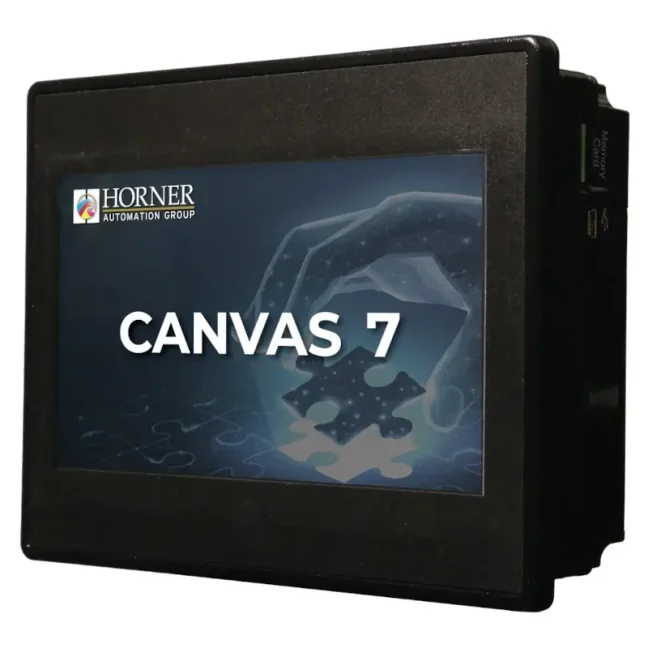

CANVAS 7 je výkonný průmyslový panel s 7" barevným dotykovým displejem. Kombinuje logický řídicí systém (HORNER PLC) a dotykové rozhraní operátora (HMI) v jednom zařízení. Podle modelu lze zvolit množství i druh analogových či digitálních vstupů a výstupů. Pokud by vestavěné I/O nestačily pro konkrétní aplikaci, lze je rozšířit prostřednictvím Ethernet, CAN nebo sériového rozhraní.

Všechny HORNER Canvas panely nabízí vylepšenou a výkonnější grafiku, takže poskytují moderní vzhled vizualizace procesů a jsou vhodné pro aplikace náročné na rychlost. Umožňují posílat data do cloudu pomocí MQTT. Navíc jsou připraveny pro nasazení připravované služby Horner OCS360 Cloud.

HORNER Canvas 7 je vhodný pro průmyslové aplikace, které vyžadují spolehlivé řízení, vysoký výkon a velkou plochu pro vizualizaci. Hodí se pro provozy, ve kterých je požadován větší barevný dotykový displej a široké možnosti komunikace v jednom zařízení.

HORNER CANVAS 7 PLC HMI automat s 7″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Klíčové vlastnosti:

Barevný WVGA dotykový displej 7" (800 x 480 px) obsahuje virtuální ovládací tlačítka
6 modelů dle kombinace vstupů a výstupů:

HE-CV-070C-00: bez vestavěných I/O
HE-CV-070C-02: 12x DI (4x HSC), 6x DO relé, 4x AI (12 bit)
HE-CV-070C-03: 12x DI (4x HSC), 12x DO (2x PWM), 2x AI (12 bit)
HE-CV-070C-04: 24x DI (4x HSC), 16x DO (2x PWM), 2x AI (12 bit)
HE-CV-070C-05: 12x DI (4x HSC), 12x DO (2x PWM), 2x AI (14/16 bit), 2x AO (12 bit)
HE-CV-070C-06: 12x DI (4x HSC), 12x DO (2x PWM), 6x AI (17 bit), 4x AO (12 bit)

1x Ethernet port

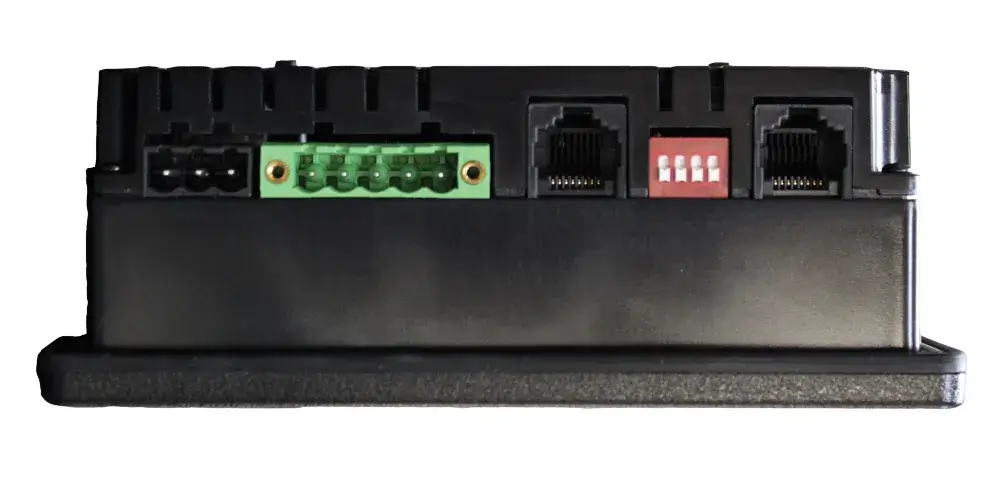

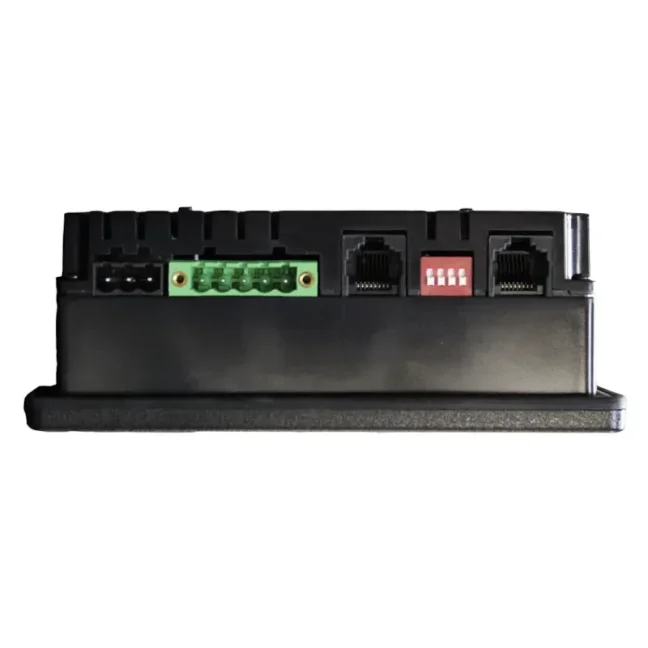

3x sériové porty: 1x RS232/485 (MJ3 přepínatelný mezi RS232 nebo RS485) a 1x RS232 + 1x RS485 (sdílený konektor MJ1/2 se dvěma současně dostupnými porty RS232 a RS485)
1x CAN port
1x USB A (2.0), 1x USB Mini-B
1x audio výstup
Napájení 10-30 VDC, montáž do panelu (výřez 131,9 x 175 mm) nebo na DIN lištu, provozní teplota od -10 do 60 °C
Programování v Cscape (IEC 61131-3), podpora Ladder diagramu, možnost on-line úprav za běhu zařízení
Dvouvrstvý mikroprocesor (SOM) s oddělenými jádry pro logiku a grafiku
Nevyžaduje zakoupení žádné licence – součástí jsou: WebMI+, CANopen, BACnet IP, MQTT Spark Plug, J1939, Enhanced IEC

Proč zvolit CANVAS 7:

Vše v jednom: PLC + HMI + I/O + komunikační rozhraní
Snadné nasazení: programování i vizualizace v bezplatném a intuitivním softwaru (Cscape)
Nízké náklady na systém: bez nutnosti zakoupení samostatného HMI, externích I/O, nebo dalších licencí
Velká obrazovka: více místa pro ovládací prvky a přehlednější zobrazení procesů
Moderní vizualizace: řada CANVAS využívá novou generaci grafiky v Cscape 10 a proto nabízí plynulejší vykreslování obrazovek, ostřejší prvky a pokročilé grafické objekty
Rychlost: díky paralelnímu zpracování logiky a grafiky systém okamžitě reaguje na dotykové ovládání a zároveň zachovává stabilní časy snímání dat
Podpora IIoT: umožňuje přímé připojení k IIoT sítím přes MQTT a WebMI+ bez potřeby externích zařízení či licencí
Propojení s IT vrstvou: komunikace s cloudem, SCADA nebo databází v reálném čase pomocí protokolu MQTT
Vzdálený přístup: přes webové rozhraní (WebMI+) umožňuje monitorování a ovládání aplikace z mobilu, tabletu či počítače
Přenos souborů přes FTP: snadné nahrávání a stahování dat (např. CSV nebo programů) mezi PLC a PC
Upozornění e-mailem: automatické odesílání alarmů, stavových hlášení nebo dat přímo na e-mail (je potřeba nastavit v Cscape)
Zvuková odezva: po přidání reproduktoru lze přehrávat zvuky na základě událostí v aplikaci (např. varování nebo poruchy)

HORNER CANVAS 7 PLC HMI automat s 7″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Řídicí jednotka (PLC)

Paměť pro program: 2 MB (NVRAM, podpora online programování)
Počet jader: 2
Scan: 0,02 ms/kB

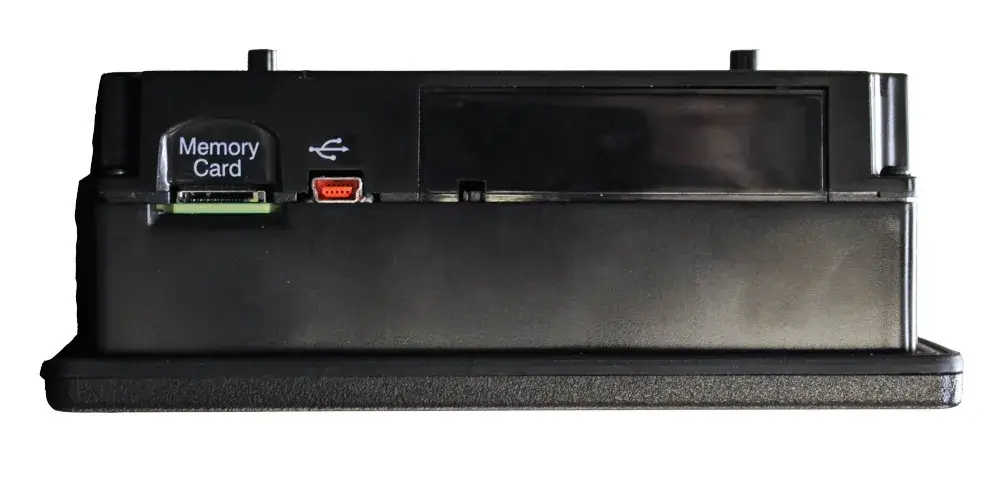

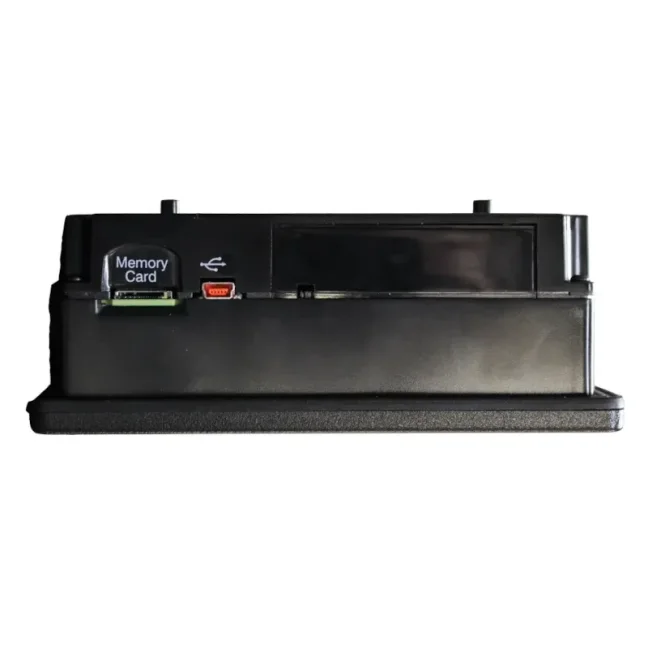

Vyjímatelná paměť: karta microSD (až 32 GB, k ukládání a načítání aplikací, k zachycení grafických obrazovek a k zaznamenávání dat pro pozdější vyhledání)
Nastavení parametrů PID regulace: ano, PLC automaticky nastavuje optimální parametry
Lokální ukládání komentářů: ano, do PLC lze přímo v programu uložit komentáře
Podpora plovoucí desetinné čárky: ano

Displej a uživatelské rozhraní

Typ displeje: 7" dotykový WVGA, 65 tis. barev
Rozlišení: 800 x 480 px
Velikost znaků: volitelné fonty
Počet programovatelných obrazovek: až 1023
Počet objektů na obrazovce: až 1023
Tlačítka: 6 virtuálních na obrazovce (z toho 5 funkčních programovatelných)
OEM čelní panel: design lze přizpůsobit podle požadavku (logo, barva, popis)

Vstupy / výstupy

Počet vestavěných vstupů / výstupů: dle zvoleného modelu 22-42 nebo varianta bez I/O
Podpora externích I/O: přes CsCAN a Ethernet porty (např. Horner SmartStix, SmartRail, SmartBlock)
Maximální počet digitálních vstupů / výstupů (vestavěných i externích dohromady): 2048 / 2048
Maximální počet analogových vstupů / výstupů (vestavěných i externích dohromady): 512 / 512
Volně použitelné 16bit registry (words): 50.000
Volně použitelné bool registry (bits): 32.768 (z toho 16.384 se zálohou)

Ethernet / Internet

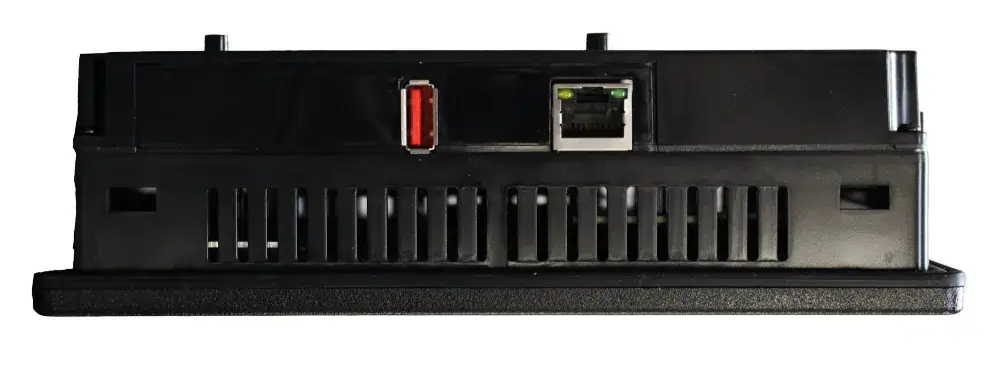

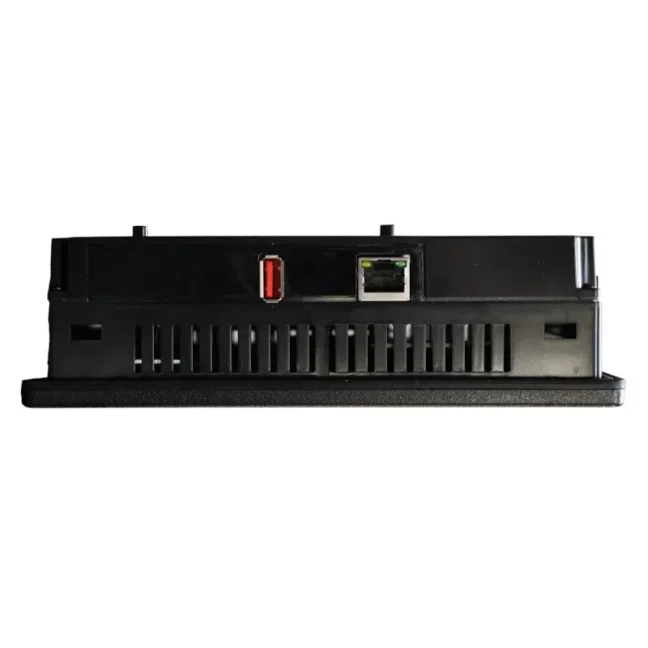

Počet portů: 1x RJ45 (10/100 Mbps, Auto-MDX)
Podpora protokolů: TCP/IP, Modbus TCP, FTP, SMTP, EGD, ICMP, ASCII
Vzdálený přístup k ovládání a monitorování panelu Horner Canvas: prostřednictvím WebMI, HTTP nebo EnvisionRV
Vzdálený přístup k souborům (přenos dat, konfigurace, zálohování programu, záznamy o provozu): prostřednictvím FTP nebo EnvisionFX
Podpora IIoT: komunikace s cloudem pomocí protokolu MQTT (Sparkplug)

Sériová komunikace

Počet portů: 3x (1x RS232/485, 1x RS232, 1x RS485)
Uspořádání konektorů: MJ3 (přepínatelný mezi RS232 nebo RS485), MJ1/2 (sdílený konektor pro současně dostupné porty RS232 a RS485)
Podpora protokolů: Modbus RTU Master / Slave, Serial ASCII In/Out, volitelné protokoly třetích stran

USB rozhraní

USB A: 1x 2.0 (např. pro USB flash disk)
USB Mini-B: 1x (např. pro programování PLC, konfiguraci vizualizace nebo přístup k datům)

CAN komunikace

Počet portů: 1x
Podpora protokolů: CsCAN + podle nastavení jeden z protokolů CANopen, DeviceNet Master (Layer 3 - síťová vrstva ISO/OSI modelu), SAE J1939
Maximální délka CAN kabelu: až 500 m na segment, maximálně 4 segmenty
CAN port (nezávisle galvanicky oddělený) umožňuje: připojení vzdálených I/O, komunikaci mezi dvěma nebo více PLC / panely bez nadřazeného řídicího systému, programování v Cscape.

Rozměry

Výška: 144 mm (5,66″)
Šířka: 187 mm (7,34″)
Hloubka: 47 mm (1,84″)
Hloubka rozšiřujícího I/O modulu: přídavný sériový komunikační modul zvětšuje hloubku zařízení o 24,83 mm (0,98″)
Hmotnost (bez I/O modulu): 1785 g

Provozní podmínky a standardy

Provozní teplota: -10 až +60 °C (pro možnost nízké teploty -40 °C nás kontaktujte)
Skladovací teplota: -20 až +60 °C
Relativní vlhkost (bez kondenzace): 5 až 95 %
Certifikace a schválení produktu: CE (shoda s evropskými normami), UL Class I Div II (vhodné pro nebezpečná prostředí – např. výbušné plyny)
Stupeň krytí / odolnost proti prostředí: UL Type 1, 3R, 4, 4x, 12, 12k, 13
