HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)

Přidat do oblíbených

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)

Software zdarma
Horner Automation

PLC s 4,3" dotyk displejem, 4 varianty s až 30 I/O, 256 kB logické paměti, 1x RJ45, 1x USB Mini-B, 1x RS232 + 1x RS485, 1x CAN, microSD slot, 24 VDC, možnost rozšíření o CANopen a BACnet/IP Více

Kód: HE-X4A

11 414 Kč bez DPH (13 810,94 Kč s DPH)
Varianta neexistuje
Skladem
ks

Rezervace termínu

Horner Automation

PLC s 4,3" dotyk displejem, 4 varianty s až 30 I/O, 256 kB logické paměti, 1x RJ45, 1x USB Mini-B, 1x RS232 + 1x RS485, 1x CAN, microSD slot, 24 VDC, možnost rozšíření o CANopen a BACnet/IP Více

Kód: HE-X4A

Varianty 2

Provedení Kód Dostupnost Cena bez DPH
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit) HE-X4A Skladem  1 ks
11 414 Kč
  Poptat
12x DI (24 VDC, 4x HSC, 500 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relé (3 A), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit) HE-X4R Dodání 1-2 týdny
11 414 Kč
  Poptat

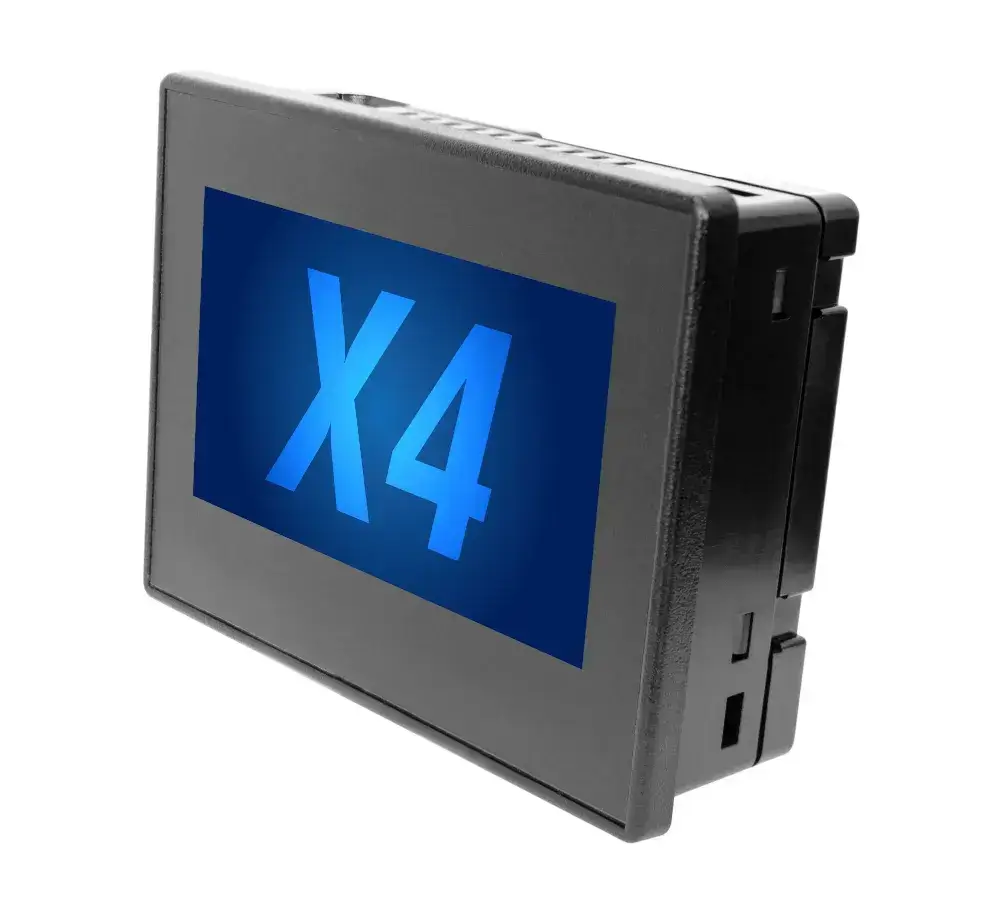

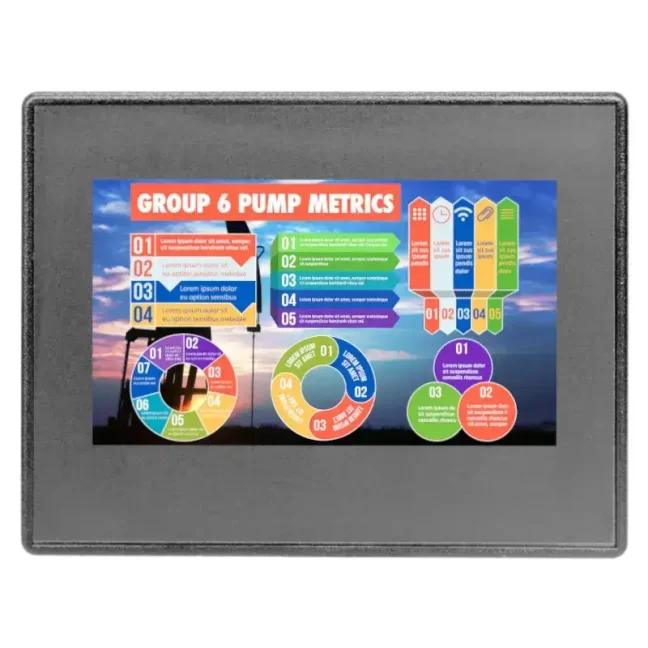

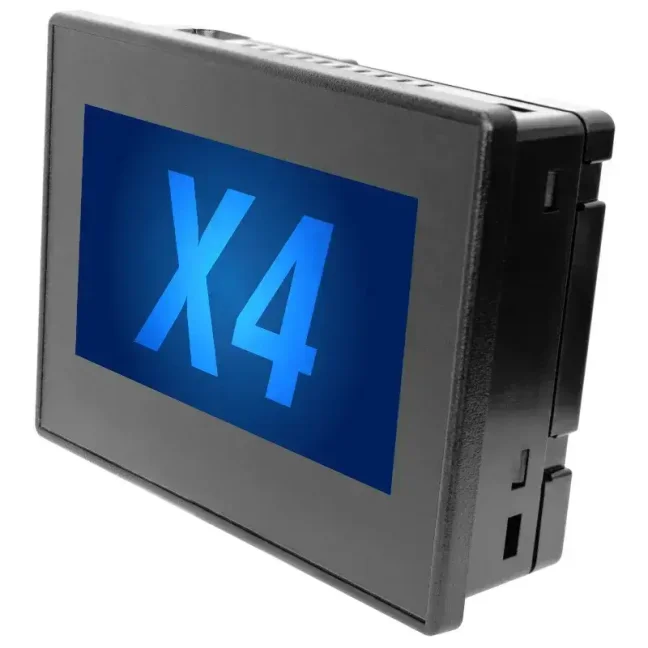

HORNER X4 je malý kompaktní průmyslový panel s 4,3" barevným dotykovým displejem. Kombinuje logický řídicí systém (HORNER PLC) a dotykové rozhraní operátora (HMI) v jednom zařízení. Podle modelu lze zvolit množství i druh analogových či digitálních vstupů a výstupů. Pokud by vestavěné I/O nestačily pro konkrétní aplikaci, lze je rozšířit prostřednictvím Ethernet, CAN nebo sériového rozhraní.

HORNER X4 je vhodný pro průmyslové aplikace, které vyžadují spolehlivé řízení i přehlednou vizualizaci. Hodí se pro provozy, ve kterých je potřeba barevný dotykový displej a rozšířené možnosti komunikace.

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Klíčové vlastnosti:

  • Barevný dotykový displej 4,3" (480 x 272 px) obsahuje virtuální ovládací tlačítka
  • 4 modely dle kombinace vstupů a výstupů:
    • HE-X4A: 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)
    • HE-X4R: 12x DI (24 VDC, 4x HSC, 500 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relé (3 A), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)
    • HE-X4R-V20: 12x DI (24 VDC, 4x HSC, 500 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relé (3 A), 4x AI (2x 0-10 V, 2x 0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)
    • HE-X4R-V42: 12x DI (24 VDC, 4x HSC, 500 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relé (3 A), 4x AI (0-10 V, 12 bit), 2x AO (0-10 V, 12 bit)

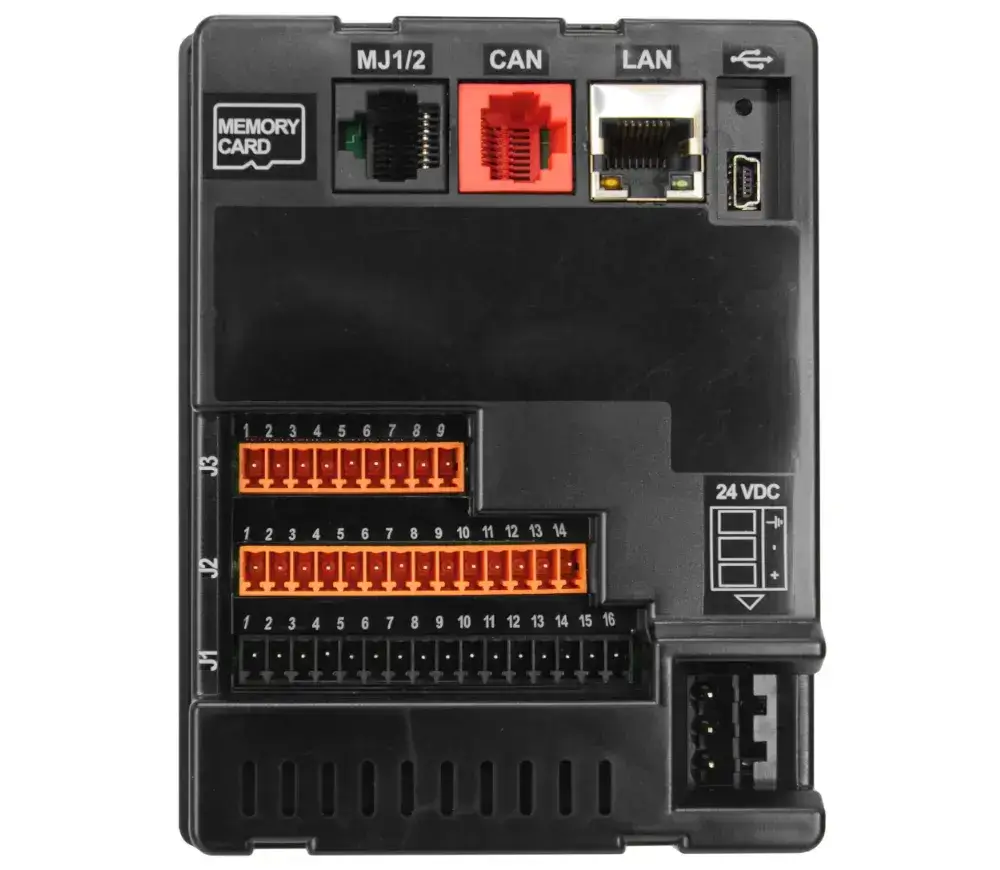

  • 1x Ethernet port
  • 2x sériové porty: 1x RS232 + 1x RS485 (sdílený konektor MJ1/2 se dvěma současně dostupnými porty RS232 a RS485)
  • 1x CAN port (přes RJ45)
  • 1x USB Mini-B
  • Napájení 24 VDC +/- 20 %, montáž do panelu (výřez 119,5 x 90,5 mm) nebo na DIN lištu, provozní teplota od -10 do 60 °C
  • Programování v Cscape (IEC 61131-3), podpora Ladder diagramu, možnost on-line úprav za běhu zařízení, rozšířená verze standardu „Enhanced IEC“ není podporována

Proč zvolit X4:

  • Vše v jednom: PLC + HMI + I/O + komunikační rozhraní
  • Snadné nasazení: programování i vizualizace v bezplatném a intuitivním softwaru (Cscape)
  • Nízké náklady na systém: bez nutnosti zakoupení samostatného HMI, externích I/O, nebo dalších licencí (s výjimkou CANopen, BACnet/IP a rozšíření WebMI)
  • Rychlá integrace: vhodné do strojů, menších linek nebo retrofitů
  • Rozsáhlé komunikační možnosti: propojení se SCADA systémy, OPC servery i periferními zařízeními prostřednictvím Ethernetu, sběrnice CAN a sériových rozhraní
  • Škálovatelnost systému: kompatibilní s dalšími modely Horner Micro, snadná integrace do větších automatizačních systémů
  • Kompaktní provedení: šetří místo v rozvaděči a zároveň nabízí výkonný procesor a intuitivní dotykové ovládání
  • Vzdálený přístup: přes webové rozhraní (WebMI) umožňuje monitorování a ovládání aplikace z mobilu, tabletu či počítače
  • Přenos souborů přes FTP: snadné nahrávání a stahování dat (např. CSV nebo programů) mezi PLC a PC
  • Upozornění e-mailem: automatické odesílání alarmů, stavových hlášení nebo dat přímo na e-mail (je potřeba nastavit v Cscape)

Panel X4 je součástí řady tzv. „Micro OCS Series“, ve které společnost Horner nabízí kompaktní panely X2, X4, X5, X7 a X10, všechny vybavené integrovaným PLC, HMI, I/O a komunikačními rozhraními. Tyto panely se liší velikostí displeje, počtem a typem vstupů / výstupů a možnostmi rozšíření.

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER X4 PLC HMI automat s 4,3″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Řídicí jednotka (PLC)

  • Paměť pro program: 256 kB (podpora online programování)
  • Scan: 0,4 ms/kB
  • Vyjímatelná paměť: karta microSD (až 32 GB, k ukládání a načítání aplikací, k zachycení grafických obrazovek a k zaznamenávání dat pro pozdější vyhledání)
  • Nastavení parametrů PID regulace: ano, PLC automaticky nastavuje optimální parametry
  • Lokální ukládání komentářů: ano, do PLC lze přímo v programu uložit komentáře
  • Podpora plovoucí desetinné čárky: ano

Displej a uživatelské rozhraní

  • Typ displeje: 4,3" dotykový TFT, 65 tis. barev, 300 nit
  • Rozlišení: 480 x 272 px
  • Podsvícení: LED
  • Velikost znaků: volitelné fonty
  • Počet programovatelných obrazovek: až 250
  • Počet objektů na obrazovce: až 30
  • Tlačítka: 5 virtuálních na obrazovce (z toho 4 funkční programovatelná)

Vstupy / výstupy

  • Počet vestavěných vstupů / výstupů: 26 (model R) nebo 30 (model A)
  • Podpora externích I/O: přes CsCAN (např. Horner SmartStix, SmartRail, SmartBlock)
  • Maximální počet digitálních vstupů / výstupů (vestavěných i externích dohromady): 1024 / 1024
  • Maximální počet analogových vstupů / výstupů (vestavěných i externích dohromady): 256 / 256
  • Volně použitelné 16bit registry (words): 5.000 (vše se zálohou)
  • Volně použitelné bool registry (bits): 2.048 (z toho 1.024 se zálohou)

Ethernet / Internet

  • Počet portů: 1x RJ45 (10/100 Mbps, Auto-MDX)
  • Podpora protokolů: ASCII TCP/IP Client / Server, Modbus TCP Client / Server, FTP Server, SMTP (Email), EGD, ICMP (Ping), Ethernet/IP (UDP), BACnet IP Server (vyžaduje zakoupení licence)
  • Vzdálený přístup k ovládání a monitorování panelu Horner: prostřednictvím WebMI nebo EnvisionRV
  • Vzdálený přístup k souborům (přenos dat, konfigurace, zálohování programu, záznamy o provozu): prostřednictvím FTP nebo EnvisionFX

Sériová komunikace

  • Počet portů: 2x (1x RS232, 1x RS485)
  • Uspořádání konektorů: MJ1/2 (sdílený konektor pro současně dostupné porty RS232 a RS485)
  • Podpora protokolů: Modbus RTU Master / Slave, Serial ASCII In/Out, některé volitelné protokoly třetích stran

USB rozhraní

  • USB Mini-B: 1x (např. pro programování PLC, konfiguraci vizualizace nebo přístup k datům)

CAN komunikace

  • Počet portů: 1x
  • Podpora protokolů: CsCAN
  • Maximální délka CAN kabelu: až 500 m na segment, maximálně 4 segmenty
  • CAN port (nezávisle galvanicky oddělený) umožňuje: připojení vzdálených I/O, komunikaci mezi dvěma nebo více PLC / panely bez nadřazeného řídicího systému, programování v Cscape.

    Rozměry

    • Výška: 96 mm (3,79″)
    • Šířka: 125 mm (4,92″)
    • Hloubka: 31 mm (1,22″)
    • Hmotnost: 360 g

        Provozní podmínky a standardy

        • Provozní teplota: -10 až +60 °C
        • Skladovací teplota: -20 až +70 °C
        • Relativní vlhkost (bez kondenzace): 5 až 95 %
        • Certifikace a schválení produktu: CE (shoda s evropskými normami), UL (certifikace podle amerických norem bezpečnosti)
        • Stupeň krytí / odolnost proti prostředí: IP66

          Možnost rozšíření o licencované funkce

          • CANopen
          • BACnet IP
          • WebMI nad rámec základní volné verze (1 uživatel, 1 stránka, 5 datových bodů)
