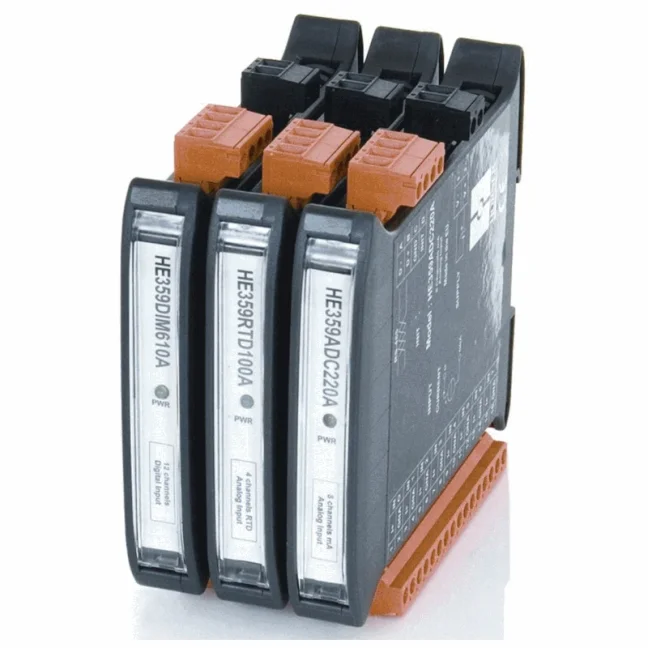

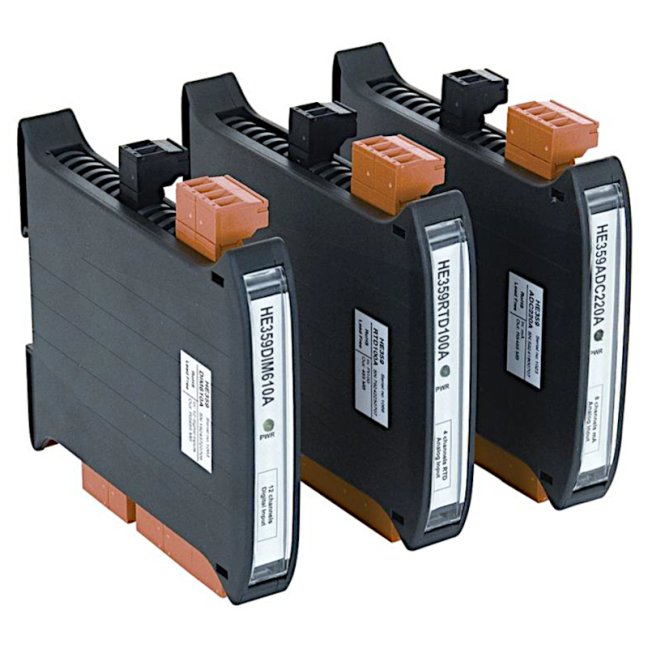

- SmartMod – vzdálené Modbus RTU I/O moduly pro PLC automaty HORNER
SmartMod – vzdálené Modbus RTU I/O moduly pro PLC automaty HORNER - Provedení: SmartMod modul 4x RTD vstup (16bit)
Vzdálené I/O HORNER SmartMod pro Modbus RTU přes RS485. Digitální, analogové a teplotní moduly vybírejte podle signálů; v nabídce je také oddělovač RS485/RS422.
VíceKód: HE359RTD100
Vzdálené I/O HORNER SmartMod pro Modbus RTU přes RS485. Digitální, analogové a teplotní moduly vybírejte podle signálů; v nabídce je také oddělovač RS485/RS422.
VíceKód: HE359RTD100
Varianty 14
| Provedení | Kód | Dostupnost | Cena bez DPH | |||
|---|---|---|---|---|---|---|
| SmartMod modul 4x RTD vstup (16bit) | HE359RTD100 | Dodání 1-2 týdny |
5 044 Kč
|
|||
| SmartMod modul 4x AI napěťový (16bit) | HE359ADC107 | Dodání 1-2 týdny |
4 602 Kč
|
|||
| SmartMod modul 4x AI proudový (16bit) | HE359ADC120 | Dodání 1-2 týdny |
4 602 Kč
|
|||
| SmartMod modul 4x termočlánkový vstup (16bit) | HE359THM100 | Dodání 1-2 týdny |
4 680 Kč
|
|||
| SmartMod modul 8x AI napěťový (16bit) | HE359ADC207 | Dodání 1-2 týdny |
5 382 Kč
|
|||
| SmartMod modul 8x AI proudový (16bit) | HE359ADC220 | Dodání 1-2 týdny |
5 408 Kč
|
|||
| SmartMod modul 8x termočlánkový vstup (16bit) | HE359THM200 | Dodání 1-2 týdny |
5 460 Kč
|
|||
| SmartMod modul 2x AO napěťový / proudový (14bit) | HE359DAC007 | Dodání 1-2 týdny |
5 720 Kč
|
|||
| SmartMod modul 4x AO napěťový / proudový (14bit) | HE359DAC107 | Dodání 1-2 týdny |
6 058 Kč
|
|||
| SmartMod modul 8x AO napěťový (14bit) | HE359DAC201 | Dodání 1-2 týdny |
7 644 Kč
|
|||
| SmartMod modul 4x DI (negativní logika), 4x reléový výstup | HE359DIQ512 | Dodání 1-2 týdny |
3 796 Kč
|
|||
| SmartMod modul 4x DI, 8x DO (izolované) | HE359DIQ516 | Dodání 1-2 týdny |
4 706 Kč
|
|||
| SmartMod modul 12x DI (negativní logika, izolované) | HE359DIM610 | Dodání 1-2 týdny |
4 108 Kč
|
|||
| SmartMod modul izolátor / opakovač RS-485 / RS-422 | HE359ISO100 | Dodání 1-2 týdny |
5 720 Kč
|
|||
| Další | ||||||
Přidejte chybějící vstupy a výstupy přes Modbus RTU.
Chybí vašemu řídicímu systému několik signálů? SmartMod připojí digitální, analogové nebo teplotní I/O přes sériovou linku RS485. Vyberete konkrétní modul podle snímačů a ovládaných prvků a data zapojíte do programu PLC.
SmartMod je vzdálené I/O. Pro řízení potřebujete PLC nebo jiné zařízení v roli Modbus RTU master. HORNER spojuje program a HMI v Cscape, standardní programovací prostředí je zdarma.

Pošlete seznam signálů a typ PLC.
Vybereme moduly, ověříme komunikaci a připravíme nabídku potřebného vybavení.
Rozšíření HORNERu o SmartMod I/O
Originální návod Horneru ukazuje použití SmartMod s řídicí jednotkou OCS. Zapojení a mapu registrů vybírejte podle přesného modulu. Anglicky.
Použití rozšiřujících I/O
Měření teplot na více místech
Podle snímačů vyberete RTD modul nebo termočlánkové vstupy. Naměřené hodnoty přenesete do řídicího systému přes Modbus RTU.
Doplnění analogových signálů
Připojíte další tlak, hladinu nebo polohu přes vhodné napěťové či proudové vstupy. Rozsah snímače musí odpovídat modulu.
Doplňkové ovládání technologie
Digitální a analogové výstupy doplní ovládání akčních členů. Výkonové obvody navrhněte podle zatížitelnosti konkrétního výstupu.
Rozšíření stávajícího řízení
Při dostupné lince RS485 a podpoře Modbus RTU master doplníte signály bez výměny celého PLC. Ověříme adresování a aktualizaci dat.
Výběr modulu SmartMod
Jednotlivé položky jsou různé výrobky. Vyberte konkrétní kód podle typu, počtu a rozsahu signálů. HE359ISO100 je komunikační oddělovač, nikoli I/O modul.
| HE359RTD100 | 4 vstupy pro Pt100, Pt1000, Ni100, Ni1000 nebo odpor; rozlišení 0,1 °C / 0,1 Ω |
|---|---|
| HE359ADC107 | 4 analogové napěťové vstupy ±10 V; přibližně 16 bitů |
| HE359ADC207 | 8 analogových napěťových vstupů ±10 V; přibližně 16 bitů |
| HE359ADC120 | 4 analogové proudové vstupy ±20 mA; přibližně 16 bitů |
| HE359ADC220 | 8 analogových proudových vstupů ±20 mA; přibližně 16 bitů |
| HE359THM100 | 4 vstupy pro termočlánky J/K/R/S/B/E/T/N nebo mV |
| HE359THM200 | 8 vstupů pro termočlánky J/K/R/S/B/E/T/N nebo mV |
| HE359DAC007 | 2 analogové výstupy; volba 0-10 V nebo 0-20 mA |
| HE359DAC107 | 4 analogové výstupy; volba 0-10 V nebo 0-20 mA |
| HE359DAC201 | 8 analogových napěťových výstupů 0-10 V; přibližně 14 bitů |
| HE359DIQ512 | 4 digitální vstupy 12/24 V DC a 4 reléové výstupy |
| HE359DIQ516 | 4 digitální vstupy a 8 digitálních výstupů NPN; zatížení ověříme pro konkrétní dodávku |
| HE359DIM610 | 12 digitálních vstupů 12/24 V DC, záporná logika |
| HE359ISO100 | Oddělovač / opakovač RS485/RS422; nepřidává I/O kanály |
Připojení a první konfigurace
- Zvolte modul podle počtu a typu signálů. Ověřte napájení a zapojení snímačů i zátěží.
- Připojte RS485 k zařízení Modbus RTU master. Každému modulu nastavte jedinečnou adresu a shodné komunikační parametry.
- Nakonfigurujte čtení a zápis odpovídajících registrů. Použijte adresy a datové formáty z dokumentace přesného modulu.
- Ověřte hodnoty, reakci výstupů a chování při ztrátě komunikace. Dobu obnovy dat určuje také délka komunikačního cyklu.
Napájení a provozní podmínky
| Běžné vstupní moduly | Typicky napájení 10-30 V DC; přesně podle kódu |
|---|---|
| Analogové výstupy HE359DAC007/107/201 | 18-30 V DC podle technických tabulek |
| I/O moduly | Obvykle -10 až +60 °C; ověřte přesný datasheet |
| Oddělovač HE359ISO100 | Provozní teplota -20 až +60 °C; jiné rozměry než běžné I/O moduly |
| Rozměry běžných I/O modulů | 17,5 × 100 × 120 mm (š × v × h) |
| Aktualizace dat | Podle komunikace s řídicím systémem; není totožná s cyklem lokálních I/O PLC |
Vybavení a cena sestavy
Cena jedné varianty není cenou celé sestavy. Jednotlivé moduly mají odlišné signály a požadavky; pomůžeme sestavit úplný seznam vybavení.
| Modul SmartMod | Aktuální cena vybraného modulu výše |
|---|---|
| PLC / Modbus RTU master | Stávající nebo nový řídicí systém s odpovídající funkcí |
| Napájení a RS485 | Zdroj, kabeláž a zakončení podle návrhu sítě |
| Snímače a výstupní obvody | Podle signálů, napájení a zatížení |
| Konfigurace a zaškolení | Nacenění podle rozsahu |
Zaškolení a podpora při prvním projektu
Zaškolení v Liberci
Zaškolíme jednotlivce i skupiny v naší školicí místnosti v Liberci. Rozsah a termín domluvíme podle zkušeností účastníků a jejich úlohy.
Samostudium
Pro samostudium slouží původní videonávody Horner Automation Europe. České názvy a anotace vysvětlují jejich obsah, videa zůstávají v angličtině. Videonávody Horner Europe.
Zaškolení zaměříme na připojení, adresování, čtení a zápis registrů a ověření signálů v Cscape. Rozsah podpory a případnou montáž domluvíme podle projektu.
Nastavení komunikace Modbus RTU
Nastavení role master a hledání problémů v sériové komunikaci. Příklad používá konkrétní OCS; jeho nastavení přizpůsobte své sestavě. Anglicky.
Fotogalerie a připojení
Kliknutím otevřete původní materiál výrobce ve větším zobrazení.
Časté dotazy
Potřebuji ke SmartMod další PLC?
Ano. SmartMod poskytuje I/O a komunikuje jako Modbus RTU zařízení. Řízení zajišťuje PLC nebo jiné zařízení v roli master.
Připojím přímo Pt100 nebo termočlánek?
Pro Pt100/Pt1000 a další odporové snímače vyberte HE359RTD100. Pro termočlánky slouží HE359THM100 nebo HE359THM200. Typ snímače a zapojení ověřte v příslušném datasheetu.
Má SmartMod Ethernet nebo CAN?
Nabízené moduly SmartMod používají Modbus RTU přes RS485. Potřebujete-li jinou sběrnici, vybereme vhodnou řadu I/O nebo převodník.
Co dělá HE359ISO100?
Odděluje nebo opakuje komunikaci RS485/RS422. Nepřidává digitální ani analogové kanály.
Budou všechny moduly fungovat s napájením 12 V?
Ne. Například analogové výstupní moduly DAC007, DAC107 a DAC201 vyžadují podle tabulek 18-30 V DC. Napájecí větev navrhneme podle celé sestavy.
Proč koupit u FOXONu
Distributor HORNER
Dodáváme nové produkty HORNER se zárukou a pomůžeme s výběrem vhodného zařízení a příslušenství.
Výběr podle vašeho projektu
Probereme funkci technologie, signály a komunikaci. Zadání porovnáme s možnostmi HORNERu a vytipujeme vhodný produkt.
Technická podpora a zaškolení
Poradíme s použitím zařízení a zaškolíme jednotlivce i skupiny. Pro samostudium doporučíme návody výrobce.
Návrh řešení a montáž
Podle potřeby navrhneme řešení, připravíme projekt a zařízení namontujeme vlastními techniky. Rozsah prací domluvíme podle technologie.
Sestava podle vašich signálů
Pošlete typ PLC, seznam digitálních a analogových signálů, typy teplotních snímačů a požadovanou dobu obnovy dat. Vybereme moduly, napájení a způsob propojení.
Dokumentace a první kroky
Původní datasheety Horneru obsahují parametry, zapojení a Modbus registry. Dokument vybírejte podle objednacího kódu, nikoli jen podle názvu řady.
Zapojení a registry podle modulu
HE359RTD100 - RTD vstupy a odporové měření
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359ADC107 / HE359ADC207 - napěťové analogové vstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359ADC120 / HE359ADC220 - proudové analogové vstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359THM100 / HE359THM200 - termočlánkové a mV vstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359DAC007 / HE359DAC107 - analogové proudové a napěťové výstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359DAC201 - osm napěťových výstupů
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359DIQ512 - digitální vstupy a reléové výstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359DIQ516 - digitální vstupy a NPN výstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359DIM610 - digitální vstupy
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálHE359ISO100 - oddělení a opakování RS485/RS422
Elektrické parametry, zapojení a konfigurace přesného výrobku.
Otevřít materiálNávody a shoda výrobků
Připojení SmartMod k OCS
Originální návod Horneru ukazuje použití SmartMod s řídicí jednotkou OCS. Zapojení a mapu registrů vybírejte podle přesného modulu. Anglicky.
Otevřít materiálProhlášení o shodě I/O
Originální dokument výrobce. Ověřte, že zahrnuje přesný objednací kód.
Otevřít materiálSmartMod - moduly a technické podmínky
Vybírejte vždy podle úplného objednacího kódu. Napájení, analogové rozsahy a zatížení výstupů nejsou pro celou řadu stejné.
Varianty a signály
| HE359RTD100 | 4 vstupy pro Pt100, Pt1000, Ni100, Ni1000 nebo odpor; rozlišení 0,1 °C / 0,1 Ω |
|---|---|
| HE359ADC107 | 4 analogové napěťové vstupy ±10 V; přibližně 16 bitů |
| HE359ADC207 | 8 analogových napěťových vstupů ±10 V; přibližně 16 bitů |
| HE359ADC120 | 4 analogové proudové vstupy ±20 mA; přibližně 16 bitů |
| HE359ADC220 | 8 analogových proudových vstupů ±20 mA; přibližně 16 bitů |
| HE359THM100 | 4 vstupy pro termočlánky J/K/R/S/B/E/T/N nebo mV |
| HE359THM200 | 8 vstupů pro termočlánky J/K/R/S/B/E/T/N nebo mV |
| HE359DAC007 | 2 analogové výstupy; volba 0-10 V nebo 0-20 mA |
| HE359DAC107 | 4 analogové výstupy; volba 0-10 V nebo 0-20 mA |
| HE359DAC201 | 8 analogových napěťových výstupů 0-10 V; přibližně 14 bitů |
| HE359DIQ512 | 4 digitální vstupy 12/24 V DC a 4 reléové výstupy |
| HE359DIQ516 | 4 digitální vstupy a 8 digitálních výstupů NPN; zatížení ověříme pro konkrétní dodávku |
| HE359DIM610 | 12 digitálních vstupů 12/24 V DC, záporná logika |
| HE359ISO100 | Oddělovač / opakovač RS485/RS422; nepřidává I/O kanály |
Komunikace a napájení
| Komunikační rozhraní | RS485, Modbus RTU, poloviční duplex |
|---|---|
| Role modulu | Modbus zařízení pod řízením nadřazeného masteru |
| Adresa a parametry | Každý modul má vlastní adresu; rychlost, parita a další parametry musí odpovídat masteru |
| Napájení | Podle kódu: u běžných vstupů 10-30 V DC, u DAC007/107/201 18-30 V DC |
| Aktualizace hodnot | Podle nastavení a vytížení komunikace |
| HE359DIQ516 | Zatížení NPN výstupů vyžaduje potvrzení; hodnoty reléových kontaktů se na ně nevztahují |
