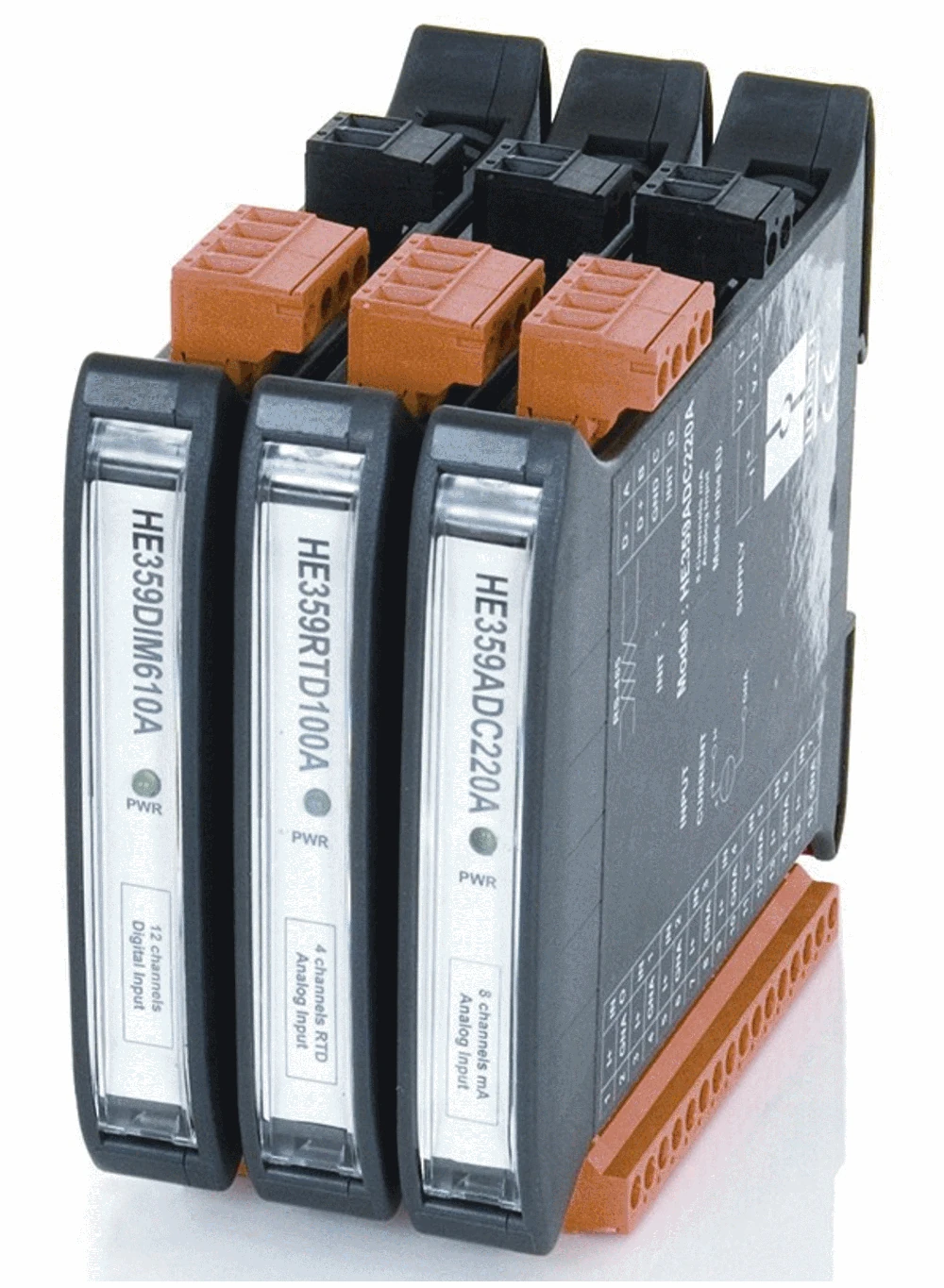

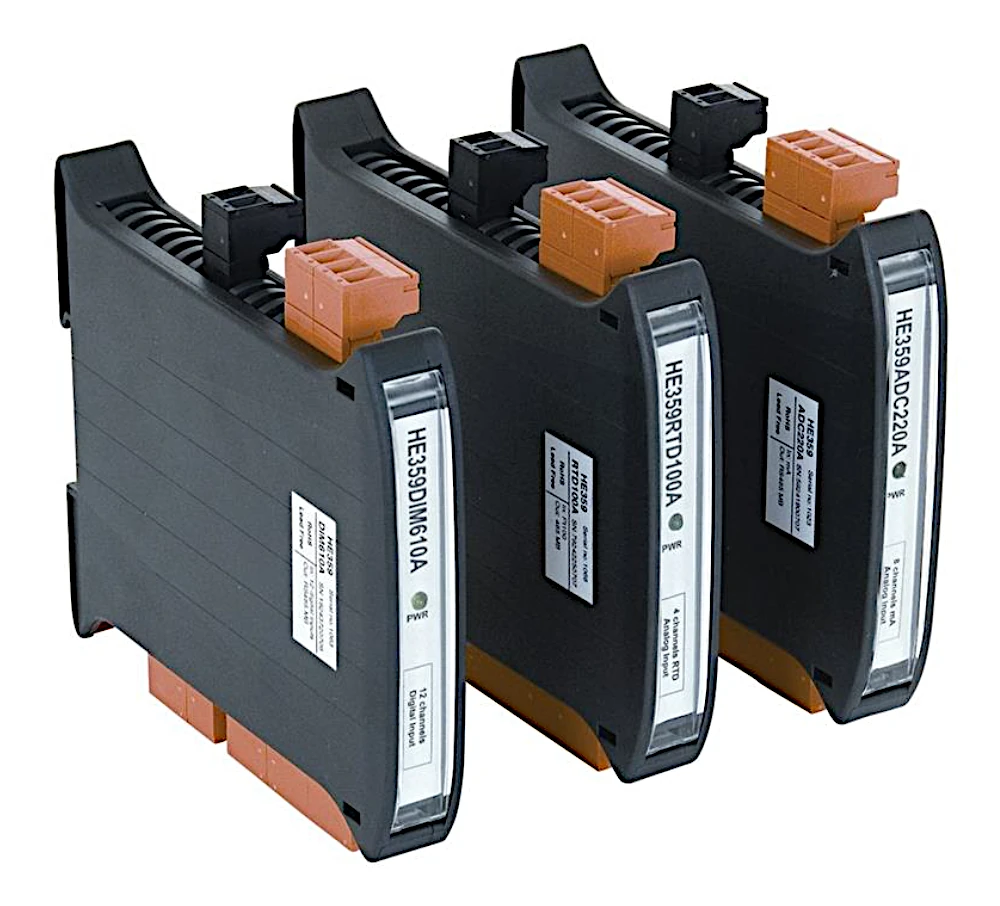

SmartMod – remote Modbus RTU I/O modules for HORNER PLCs - Versión: SmartMod module – 4x RTD input (16-bit)
I/O remotas HORNER SmartMod para Modbus RTU a través de RS485. Seleccione los módulos digitales, analógicos y de temperatura según las señales; también se ofrece un aislador RS485/RS422.
MásCódigo del producto: HE359RTD100
I/O remotas HORNER SmartMod para Modbus RTU a través de RS485. Seleccione los módulos digitales, analógicos y de temperatura según las señales; también se ofrece un aislador RS485/RS422.
MásCódigo del producto: HE359RTD100
Opciones 14
| Versión | Código | Disponibilidad | Precio sin IVA | |||
|---|---|---|---|---|---|---|
| SmartMod module – 4x RTD input (16-bit) | HE359RTD100 | Entrega en 1–2 semanas |
194 EUR
|
|||
| SmartMod module – 4x AI voltage (16-bit) | HE359ADC107 | Entrega en 1–2 semanas |
177 EUR
|
|||
| SmartMod module – 4x AI current (16-bit) | HE359ADC120 | Entrega en 1–2 semanas |
177 EUR
|
|||
| SmartMod module – 4x thermocouple input (16-bit) | HE359THM100 | Entrega en 1–2 semanas |
180 EUR
|
|||
| SmartMod module – 8x AI voltage (16-bit) | HE359ADC207 | Entrega en 1–2 semanas |
207 EUR
|
|||
| SmartMod module – 8x AI current (16-bit) | HE359ADC220 | Entrega en 1–2 semanas |
208 EUR
|
|||
| SmartMod module – 8x thermocouple input (16-bit) | HE359THM200 | Entrega en 1–2 semanas |
210 EUR
|
|||
| SmartMod module – 2x AO voltage/current (14-bit) | HE359DAC007 | Entrega en 1–2 semanas |
220 EUR
|
|||
| SmartMod module – 4x AO voltage/current (14-bit) | HE359DAC107 | Entrega en 1–2 semanas |
233 EUR
|
|||
| SmartMod module – 8x AO voltage (14-bit) | HE359DAC201 | Entrega en 1–2 semanas |
294 EUR
|
|||
| SmartMod module – 4x DI (negative logic), 4x relay outputs | HE359DIQ512 | Entrega en 1–2 semanas |
146 EUR
|
|||
| SmartMod module – 4x DI, 8x DO (isolated) | HE359DIQ516 | Entrega en 1–2 semanas |
181 EUR
|
|||
| SmartMod module – 12x DI (negative logic, isolated) | HE359DIM610 | Entrega en 1–2 semanas |
158 EUR
|
|||
| SmartMod module – RS-485 / RS-422 isolator / repeater | HE359ISO100 | Entrega en 1–2 semanas |
220 EUR
|
|||
| Siguiente | ||||||
Agregue entradas y salidas faltantes a través de Modbus RTU.
¿A su sistema de control le faltan algunas señales? SmartMod conecta I/O digital, analógico o térmico a través de la línea serie RS485. Selecciona un módulo específico según los sensores y elementos controlados y conecta los datos al programa PLC.
SmartMod proporciona I/O remotas. Para el control se necesita un PLC u otro dispositivo que actúe como maestro Modbus RTU. HORNER reúne el programa y la HMI en Cscape; el entorno de programación estándar es gratuito.

Envíe la lista de señales y el tipo de PLC.
Seleccionaremos los módulos, verificaremos la comunicación y prepararemos una oferta del equipo necesario.
Ampliación de HORNER con I/O SmartMod
El tutorial original de Horner muestra SmartMod con un controlador OCS. Seleccione el cableado y el mapa de registros según el módulo exacto. Inglés.
Uso de expandir I/O
Medición de temperaturas en múltiples ubicaciones
Dependiendo de los sensores, usted selecciona el módulo RTD o las entradas de termopar. Los valores medidos se transfieren al sistema de control a través de Modbus RTU.
Adición de señales analógicas.
La presión, el nivel o la posición adicionales se conectan a través de entradas de tensión o corriente adecuadas. El alcance del sensor debe coincidir con el del módulo.
Control de tecnología complementaria
Las salidas digitales y analógicas completan el control de los actuadores. Diseñar circuitos de potencia según la capacidad de carga de una salida específica.
Ampliación de un sistema de control existente
Con una línea RS485 disponible y soporte maestro Modbus RTU, puede agregar señales sin reemplazar el PLC completo. Verificaremos direccionamiento y actualización de datos.
Selección de módulo SmartMod
Los artículos son productos diferentes. Seleccione el código exacto según el tipo, la cantidad y el rango de las señales. HE359ISO100 es un aislador de comunicación, no un módulo I/O.
| HE359RTD100 | Entradas 4 para Pt100, Pt1000, Ni100, Ni1000 o resistencia; resolución 0,1 °C / 0,1 Ω |
|---|---|
| HE359ADC107 | Entradas de voltaje analógico 4 ±10 V; aproximadamente 16 bits |
| HE359ADC207 | 8 de entradas de tensión analógicas ±10 V; aproximadamente 16 bits |
| HE359ADC120 | 4 entradas analógicas de corriente ± 20 mA ; aproximadamente 16 bits |
| HE359ADC220 | 8 entradas analógicas de corriente ± 20 mA ; aproximadamente 16 bits |
| HE359THM100 | Entradas 4 para termopares J/K/R/S/B/E/T/N o mV |
| HE359THM200 | Entradas 8 para termopares J/K/R/S/B/E/T/N o mV |
| HE359DAC007 | Salidas analógicas 2; elección 0-10 V o 0-20 mA |
| HE359DAC107 | Salidas analógicas 4; elección 0-10 V o 0-20 mA |
| HE359DAC201 | Salidas analógicas de tensión 8 0-10 V; aproximadamente 14 bits |
| HE359DIQ512 | 4 entradas digitales de 12/24 V DC y 4 salidas de relé |
| HE359DIQ516 | Entradas digitales 4 y salidas digitales 8 NPN; Verificaremos la carga para una entrega específica. |
| HE359DIM610 | Entradas digitales 12 12/24 V DC, lógica negativa |
| HE359ISO100 | Separador/Repetidor RS485/RS422; no agrega canales I/O |
Conexión y primera configuración
- Seleccionar el módulo según el número y tipo de señales. Verificar el suministro de energía y conexión de sensores y cargas.
- Conecte RS485 al maestro Modbus RTU. Establezca una dirección única y parámetros de comunicación idénticos para cada módulo.
- Configurar la lectura y escritura de los registros correspondientes. Utilice las direcciones y formatos de datos de la documentación para el módulo exacto.
- Compruebe los valores, la respuesta de las salidas y el comportamiento ante una pérdida de comunicación. El intervalo de actualización de datos también depende de la duración del ciclo de comunicación.
Fuente de alimentación y condiciones de funcionamiento.
| Módulos de entrada comunes | Normalmente fuente de alimentación 10-30 V DC; exactamente según el código |
|---|---|
| Salidas analógicas HE359DAC007/107/201 | 18-30 V DC según tablas técnicas |
| I/O módulos | Generalmente - 10 a + 60 °C; verificar la hoja de datos exacta |
| Separador HE359ISO100 | Temperatura de funcionamiento -20 a +60 °C; dimensiones diferentes a las de los módulos I/O normales |
| Dimensiones de los módulos I/O comunes | 17,5 × 100 × 120 mm (ancho × alto × fondo) |
| Actualizar datos | Según la comunicación con el sistema de control; no es idéntico al ciclo del local I/O PLC |
Equipo y precio del conjunto
El precio de una variante no es el precio del conjunto completo. Los módulos individuales tienen diferentes señales y requisitos; Le ayudaremos a compilar una lista completa de equipos.
| Módulo SmartMod | El precio actual del módulo seleccionado arriba |
|---|---|
| Maestro PLC / Modbus RTU | Sistema de control existente o nuevo con la función correspondiente |
| Alimentación y RS485 | Fuente, cableado y terminación según diseño de red. |
| Sensores y circuitos de salida. | Según señales, alimentación y carga. |
| Configuración y entrenamiento | Precios por alcance |
Formación y apoyo al primer proyecto.
Entrenamiento en Liberec
Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.
Autoestudio
Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo Horner Europe.
La capacitación se centrará en conectar, direccionar, leer y escribir registros y verificar señales en Cscape. Acordaremos el alcance del soporte y posible montaje según el proyecto.
Configuración de comunicación Modbus RTU
Configuración de la función maestra y resolución de problemas en la comunicación en serie. El ejemplo utiliza un OCS específico; ajusta su configuración a tu conjunto. Inglés.
Galería de fotos y conexión.
Haga clic para abrir el material original del fabricante en una vista más grande.
Preguntas frecuentes
¿Necesito otro PLC para SmartMod?
Sí. SmartMod proporciona I/O y se comunica como un dispositivo Modbus RTU. El control lo proporciona PLC u otro dispositivo que actúe como maestro.
¿Conecto Pt100 directamente o un termopar?
Para Pt100/Pt1000 y otros sensores resistivos, seleccione HE359RTD100. HE359THM100 o HE359THM200 se utilizan para termopares. Verifique el tipo de sensor y la conexión en la hoja de datos correspondiente.
¿SmartMod tiene Ethernet o CAN?
Los módulos ofrecidos SmartMod utilizan Modbus RTU a través de RS485. Si necesita un bus diferente, seleccionaremos una serie o convertidor I/O adecuado.
¿Qué hace HE359ISO100?
Aísla o repite la comunicación RS485/RS422. No añade canales digitales ni analógicos.
¿Todos los módulos funcionarán con la potencia 12 V?
No. Por ejemplo, los módulos de salidas analógicas DAC007, DAC107 y DAC201 requieren 18 - 30 V DC según las tablas. Diseñaremos el ramal de potencia según todo el conjunto.
¿Por qué comprar en FOXON?
Distribuidor HORNER
Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.
Selección según su proyecto
Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.
Soporte técnico y formación.
Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.
Diseño y montaje de la solución.
Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.
Construye según tus señales
Envíe el tipo de PLC, la lista de señales digitales y analógicas, los tipos de sensores de temperatura y el intervalo de actualización de datos requerido. Seleccionaremos los módulos, la alimentación y el método de conexión.
Documentación y primeros pasos
Las hojas de datos originales Horner contienen parámetros, conexiones y registros Modbus. Seleccione el documento por código de pedido, no solo por nombre de serie.
Cableado y registros por módulo
HE359RTD100 - Entradas RTD y medidas de resistencia
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359ADC107 / HE359ADC207 - entradas analógicas de voltaje
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359ADC120 / HE359ADC220 - entradas analógicas de corriente
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359THM100 / HE359THM200 - entradas de termopar y mV
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359DAC007 / HE359DAC107 - salidas analógicas de corriente y voltaje
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359DAC201 - ocho salidas de voltaje
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359DIQ512 - entradas digitales y salidas de relé
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359DIQ516 - entradas digitales y salidas NPN
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359DIM610 - entradas digitales
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialHE359ISO100 - separación y repetición RS485/RS422
Parámetros eléctricos, cableado y configuración del producto exacto.
Abrir el materialInstrucciones y conformidad del producto
Conexión de SmartMod a OCS
El tutorial original de Horner muestra SmartMod con un controlador OCS. Seleccione el cableado y el mapa de registros según el módulo exacto. Inglés.
Abrir el materialDeclaración de conformidad I/O
Documento original del fabricante. Verifique que incluya el código de pedido correcto.
Abrir el materialSmartMod - módulos y condiciones técnicas
Elija siempre según el código de pedido completo. La fuente de alimentación, rangos analógicos y cargas de salida no son iguales para toda la serie.
Variantes y señales
| HE359RTD100 | Entradas 4 para Pt100, Pt1000, Ni100, Ni1000 o resistencia; resolución 0,1 °C / 0,1 Ω |
|---|---|
| HE359ADC107 | Entradas de voltaje analógico 4 ±10 V; aproximadamente 16 bits |
| HE359ADC207 | 8 de entradas de tensión analógicas ±10 V; aproximadamente 16 bits |
| HE359ADC120 | 4 entradas analógicas de corriente ± 20 mA ; aproximadamente 16 bits |
| HE359ADC220 | 8 entradas analógicas de corriente ± 20 mA ; aproximadamente 16 bits |
| HE359THM100 | Entradas 4 para termopares J/K/R/S/B/E/T/N o mV |
| HE359THM200 | Entradas 8 para termopares J/K/R/S/B/E/T/N o mV |
| HE359DAC007 | Salidas analógicas 2; elección 0-10 V o 0-20 mA |
| HE359DAC107 | Salidas analógicas 4; elección 0-10 V o 0-20 mA |
| HE359DAC201 | Salidas analógicas de tensión 8 0-10 V; aproximadamente 14 bits |
| HE359DIQ512 | 4 entradas digitales de 12/24 V DC y 4 salidas de relé |
| HE359DIQ516 | Entradas digitales 4 y salidas digitales 8 NPN; Verificaremos la carga para una entrega específica. |
| HE359DIM610 | Entradas digitales 12 12/24 V DC, lógica negativa |
| HE359ISO100 | Separador/Repetidor RS485/RS422; no agrega canales I/O |
Comunicación y alimentación
| Interfaz de comunicación | RS485, Modbus RTU, semidúplex |
|---|---|
| El papel del módulo | Dispositivos Modbus bajo el control del maestro superior |
| Dirección y parámetros | Cada módulo tiene su propia dirección; La velocidad, la paridad y otros parámetros deben coincidir con el maestro. |
| Fuente de alimentación | Por código: para entradas normales 10-30 V DC, para DAC007/107/201 18-30 V DC |
| Actualizar valores | Dependiendo de la configuración y la carga de comunicación |
| HE359DIQ516 | La carga admisible de las salidas NPN requiere confirmación; no se aplican los valores de los contactos de relé |
