HORNER CANVAS 7D PLC HMI controller with 7″ colour touchscreen, analog / digital inputs and outputs - Versión: No built-in I/O

HORNER CANVAS 7D PLC HMI controller with 7″ colour touchscreen, analog / digital inputs and outputs - Versión: No built-in I/O

Software gratuito FOXON PLUS

Horner Automation

HORNER CANVAS 7D combina PLC y una pantalla táctil a color de 7″. Seis diseños le permiten elegir el I/O necesario; el modelo -00 no tiene entradas ni salidas integradas. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.

Solicitar un préstamo de prueba


Más

Código del producto: HE-CV-070D-00

1 521 EUR sin IVA (1 840,41 EUR IVA incl.)
La variante no existe
Entrega en 1–2 semanas
uds.
(0 uds. En stock)

Rezervace termínu

Solicitar presupuesto

Horner Automation

HORNER CANVAS 7D combina PLC y una pantalla táctil a color de 7″. Seis diseños le permiten elegir el I/O necesario; el modelo -00 no tiene entradas ni salidas integradas. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.

Solicitar un préstamo de prueba


Más

Código del producto: HE-CV-070D-00

Opciones 6

Versión Código Disponibilidad Precio sin IVA
No built-in I/O HE-CV-070D-00 Entrega en 1–2 semanas
1 521 EUR
12x DI (24 VDC, 4x HSC, 1 MHz), 6x DO relay (3 A), 4x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HE-CV-070D-02 En stock  1 uds.
1 685 EUR
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HE-CV-070D-03 Entrega en 1–2 semanas
1 815 EUR
24x DI (24 VDC, 4x HSC, 500 kHz), 16x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HE-CV-070D-04 Entrega en 1–2 semanas
1 881 EUR
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 100 mV, 0-20 mA, 4-20 mA, RTD, THM, 14/16 bit), 2x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HE-CV-070D-05 Entrega en 1–2 semanas
1 922 EUR
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 6x AI (0-10 V, 60 mV, 0-20 mA, 4-20 mA, RTD, THM, 17 bit), 4x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HE-CV-070D-06 Entrega en 1–2 semanas
2 076 EUR
HORNER CANVAS 7D · PLC + HMI · I/O según variante

PLC y control en un solo panel. I/O según su tarea.

HORNER CANVAS 7D combina PLC y una pantalla táctil a color de 7″. Usted controla una pequeña máquina o dispositivo desde un solo lugar, monitorea los valores operativos y cambia la configuración de la tecnología. Podrás elegir entre seis diseños: desde el modelo sin I/O incorporado hasta variantes con entradas digitales, analógicas y de temperatura. Dos puertos Ethernet y dos puertos CAN brindan opciones de conectividad tecnológica adicionales.

Cscape 10 tanto para el programa PLC como para las pantallas HMI es gratuito con cada panel. No compras una licencia de programación. Además, CANVAS incluye WebMI+, MQTT, Enhanced IEC y J1939 de forma predeterminada; Los servicios externos y en la nube tienen sus propios términos y condiciones.

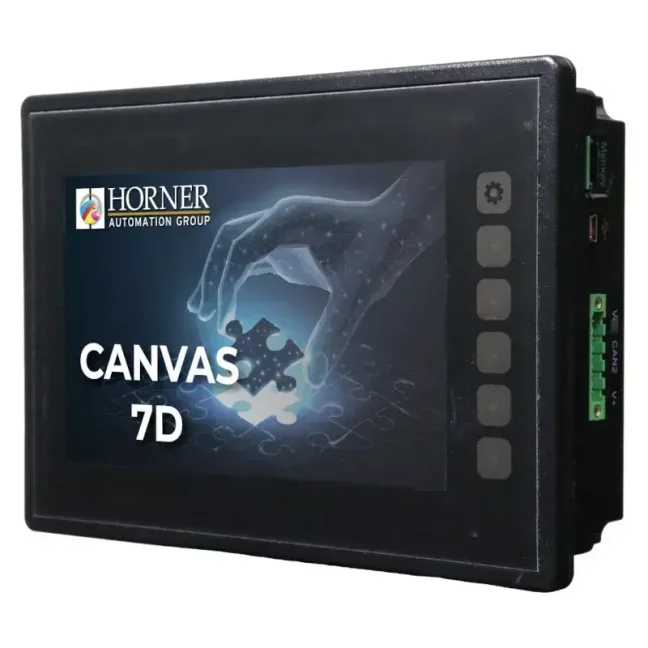

HORNER CANVAS 7D - foto del dispositivo

Verifique CANVAS 7D en su propia tarea.
Gestionamos el préstamo gratuito de productos seleccionados durante 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. FOXON ayudará con la selección y el primer proyecto.

7″ color táctil800 × 480 px para control y descripción general de valores
Seis diseños I/ODesde una variante sin I/O hasta 42 puntos integrados
2× Ethernet / 2× CANPuertos serie activos 3 y USB-C

Presentamos la serie CANVAS

El vídeo corto Horner presenta la serie CANVAS, su funcionamiento y equipamiento básico. Muestra más modelos de la serie. Inglés.

Ver la presentación en YouTube

Aplicaciones en pequeñas máquinas e instalaciones

Conmutación de bomba según tiempo o evento

Comenzando en un momento específico, funcionando durante un tiempo establecido o reaccionando a un nivel y otra señal de entrada. El operador establece los valores y ve el estado de la bomba en la pantalla.

Control de una pequeña máquina o dispositivo

Inicio del ciclo de trabajo, continuidad de pasos individuales y conteo de piezas. El operador cambia la duración del paso o el número de repeticiones en el panel.

Medición y regulación sencilla

Visualización de presión, temperatura u otra cantidad y reacción al límite establecido. El tipo de sensor y el rango de señal deben coincidir con el modelo integrado o de extensión I/O seleccionado.

Supervisión local de equipos

Estados de entrada, mensajes de error y configuraciones comunes en una pantalla. Puedes preparar la gama de pantallas y controles según el dispositivo específico.

Usted crea una función para su tecnología en Cscape. Seleccionar los sensores y elementos de control necesarios según el dispositivo.

Préstamo de prueba y formación

Préstamo gratuito previa cita

Gestionamos el préstamo gratuito de productos seleccionados por 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación.

Entrenamiento en Liberec

Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.

Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo de Horner Europe en YouTube

Selección de variante CANVAS 7D

Seleccionar el diseño según la lista de señales. El HE-CV-070D-00 básico no tiene un I/O incorporado; otros códigos difieren en su número y tipo. Los precios y la disponibilidad de una variante específica se enumeran arriba.

HE-CV-070D-00

Sin entradas y salidas integradas.

Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.

HE-CV-070D-02

12 entradas digitales, 6 salidas de relé y 4 entradas analógicas (12 bits).

Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.

HE-CV-070D-03

12 entradas digitales, 12 salidas de transistor y 2 entradas analógicas (12 bits).

Para control con salidas de transistor y dos señales analógicas.

HE-CV-070D-04

24 entradas digitales, 16 salidas de transistor y 2 entradas analógicas (12 bits).

Para trabajos con más señales digitales; total de puntos 42 I/O.

HE-CV-070D-05

12 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.

Para mediciones que incluyen Pt100 y termopares y para control analógico.

HE-CV-070D-06

12 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.

Para múltiples señales analógicas y de temperatura, así como valores de salida.

Le asesoraremos en la selección de un diseño y accesorios adecuados según el proyecto.

Tipos de señal y limitaciones de cableado

Los números y tipos de I/O se refieren a un código de pedido específico. El modelo -00 no tiene I/O incorporado. Los modelos -02/-03/-04 admiten entradas analógicas 0-10 V, 0-20 mA y 4-20 mA; Medición directa de Pt100 y termopares, elija -05/-06. Para -05, el rango también se selecciona mediante puentes; -06 dispone de conexión propia de canales universales. Los terminales de tensión y corriente de una misma salida analógica no son dos canales independientes. Las funciones rápidas comparten canales digitales seleccionados. Verifique la conexión, combinación de señales y límites de corriente en la hoja de datos del código exacto.

Parámetros técnicos HORNER CANVAS 7D

Visualización y control7″ color táctil, 800 × 480 px
Memoria de programa2 MB
I/O incorporadoSegún la variante: de ninguno a 42 puntos
Conexión2× Ethernet, 2× CAN, 3 puertos serie, USB-C, USB-A, microSD
ProgramaciónCscape 10 libre; lógica y pantallas en un solo proyecto
Fuente de alimentación10-30 V DC para diseño estándar
Temperatura de funcionamiento-10 a +60 °C para diseño estándar

Puede encontrar información detallada en la pestaña Características.

Conexión y funcionamiento

CANVAS 7D tiene 2 puertos Ethernet de 10/100 Mb/s y 2 puertos CAN. El conector MJ1/2 ofrece RS232 y RS485 simultáneamente; en MJ3 se selecciona RS232 o RS485. Para intercambiar datos se utiliza, por ejemplo, Modbus TCP o Modbus RTU según la configuración del proyecto. USB-A y microSD sirven para datos y USB-C para conectar con el PC.

Puede crear lógica y pantallas más avanzadas en el Cscape 10 gratuito. WebMI+, MQTT, Enhanced IEC y J1939 son estándar en el CANVAS. A la hora de diseñar el acceso remoto, también verificaremos la red, los servicios necesarios y sus condiciones.

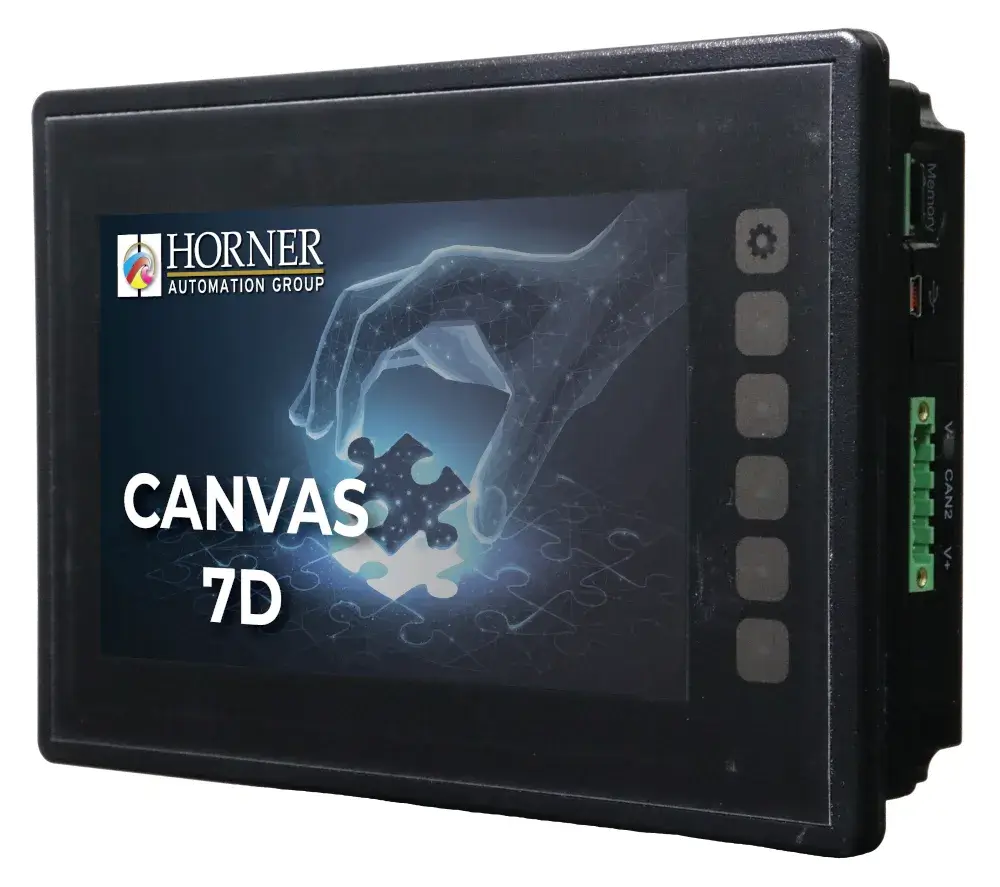

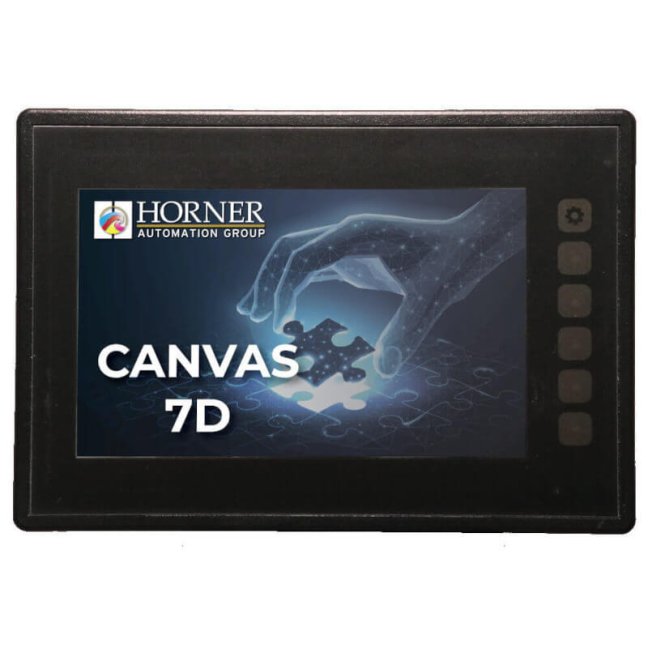

HORNER CANVAS 7D - foto del dispositivo desde el frente
Fotografía del dispositivo desde el frente

Equipo y coste del primer lanzamiento.

Panel HORNER CANVAS 7DPrecio actual en la selección de variantes anteriores
Cscape estándar0 CZK - programa PLC y pantallas HMI
Alimentación y conexiónFuente de alimentación de 24 V DC y conexión de programación USB-C o Ethernet; artículos separados según la configuración. Para -00, añada las I/O externas necesarias si la aplicación las requiere.
Sensores y controlesSegún las señales y cargas de su trabajo
Formación, diseño y montaje.Precios según el alcance acordado

El precio del panel no es el precio de toda la automatización. En la oferta discutiremos el equipamiento necesario y el posible trabajo de los técnicos. Seleccionamos la fuente, cables y demás accesorios según el montaje.

Contenido del paquete estándar

Panel en versión solicitada y accesorios de montaje. Confirmaremos el contenido de los conectores para el modelo I/O seleccionado. Elija la fuente de alimentación, cable de programación, medio de almacenamiento, sensores y I/O externo según el montaje; para el modelo -00 no hay I/O incorporado.

Primer proyecto en Cscape

Descargar Cscape de Horner. Necesita una cuenta de fabricante para descargar Cscape. El tutorial CANVAS muestra la conexión a la PC, la configuración del hardware, la lógica de control y la creación de la primera pantalla.

Abrir tutorial de YouTube

Tarea para la primera prueba

Cuando verifique por primera vez, comience con una función simple. Por ejemplo, una salida que se enciende durante un tiempo determinado después de presionar un botón o cambiar la señal de entrada.

  • Configure el tiempo de conmutación en la pantalla y muestre el estado de entrada y salida.
  • Manejar la condición de activación y el temporizador en el programa.
  • En la carga de prueba, verifique el encendido, el apagado después de un cierto tiempo y la modificación de la configuración en la pantalla.

Ejercicios de Cscape de Horner

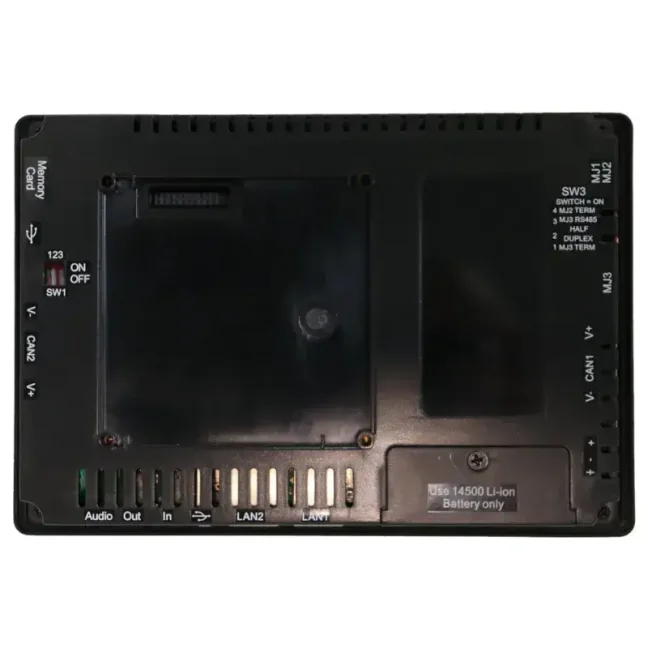

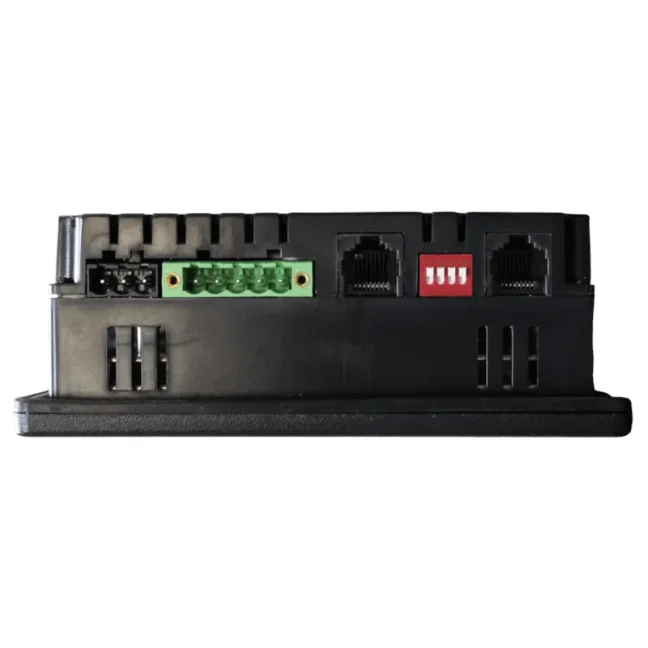

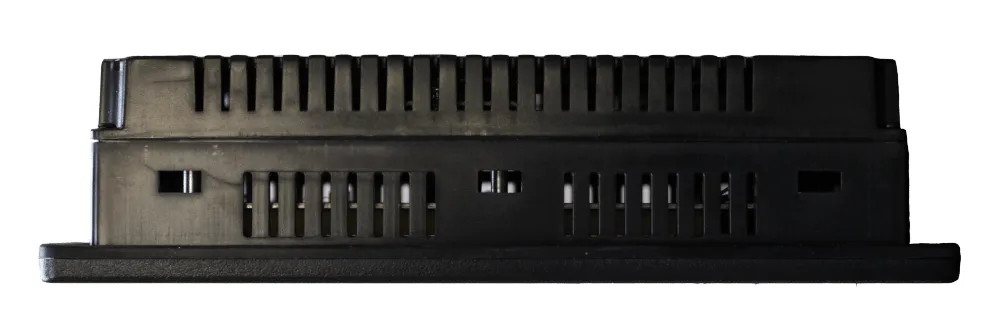

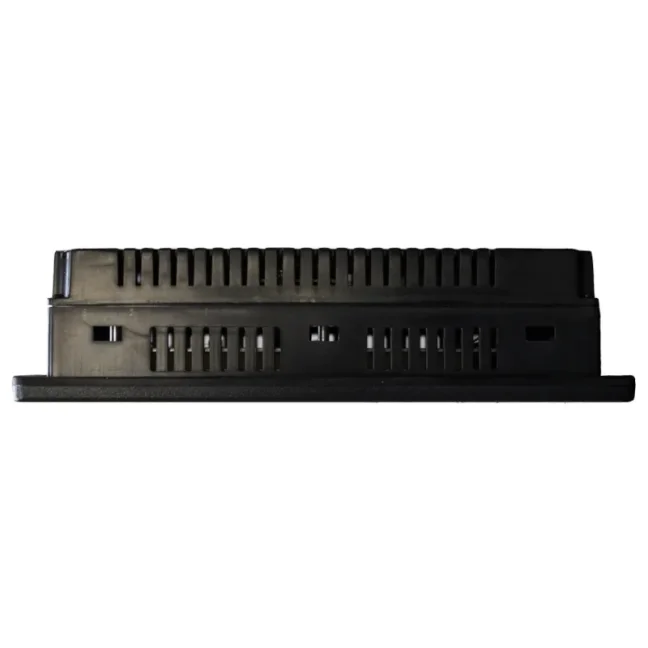

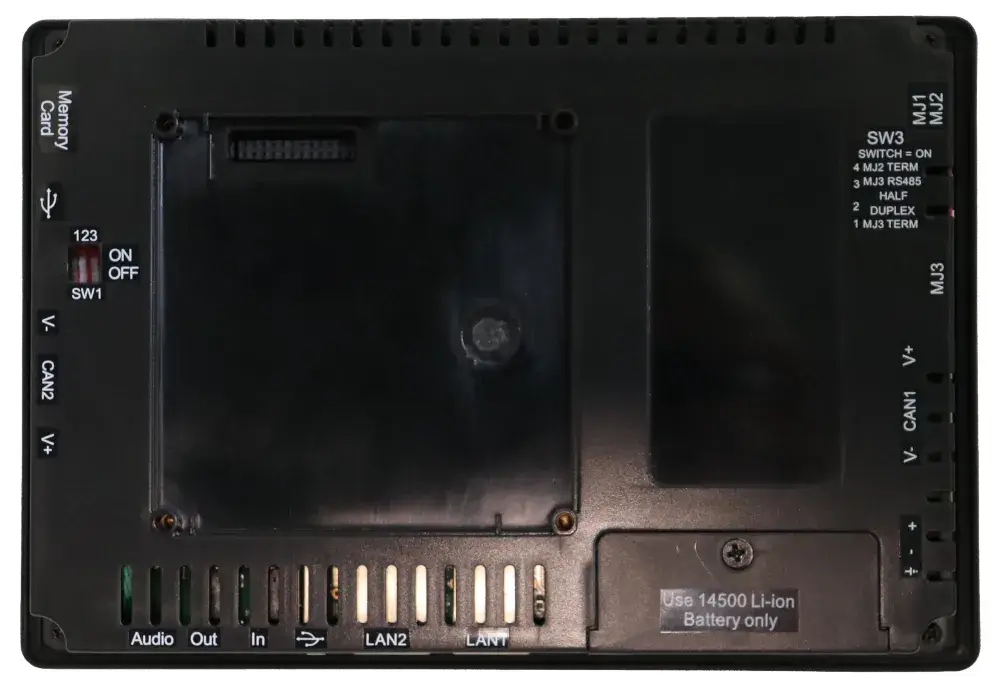

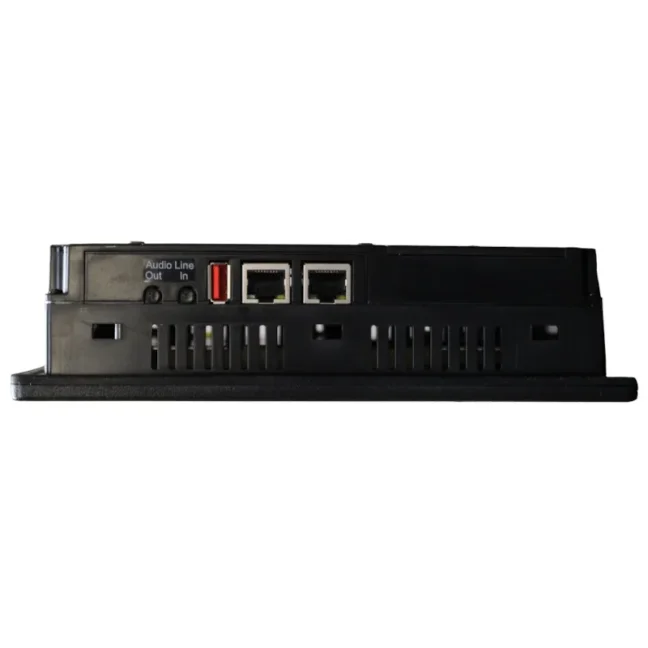

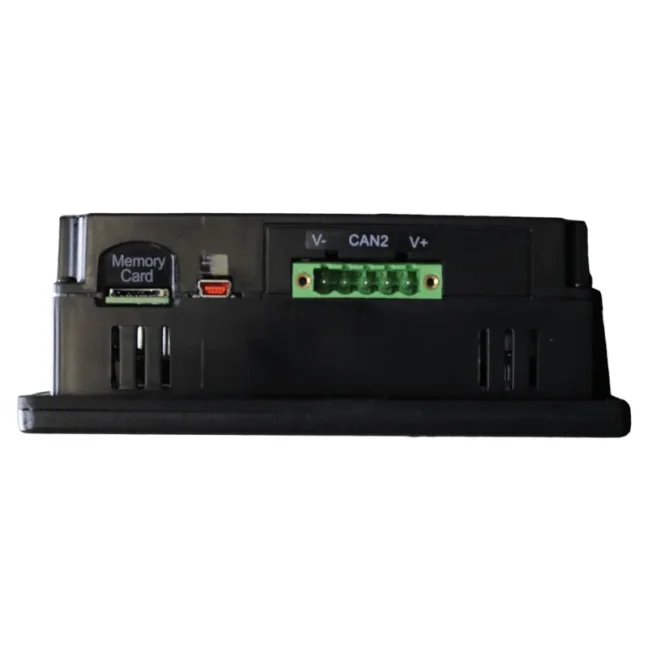

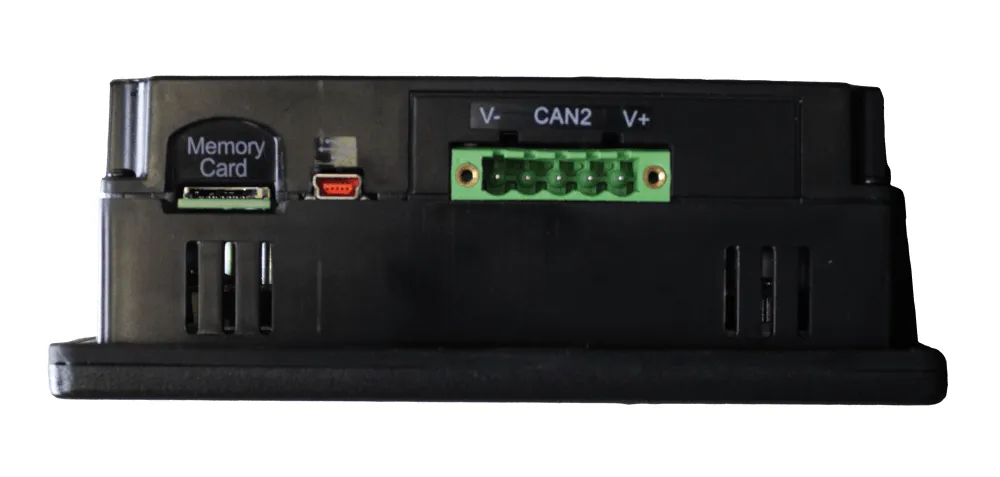

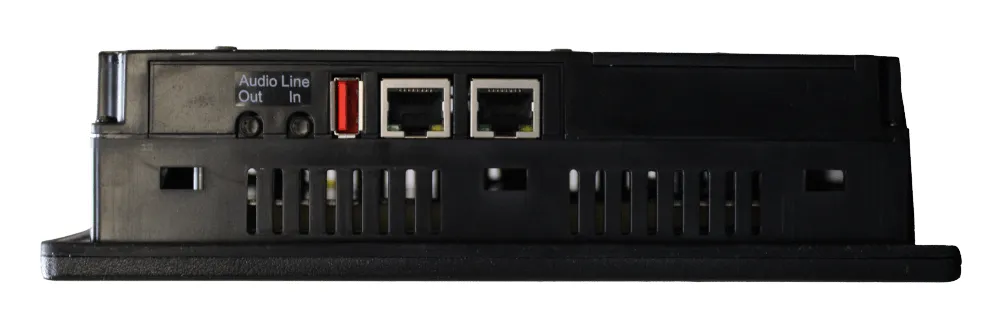

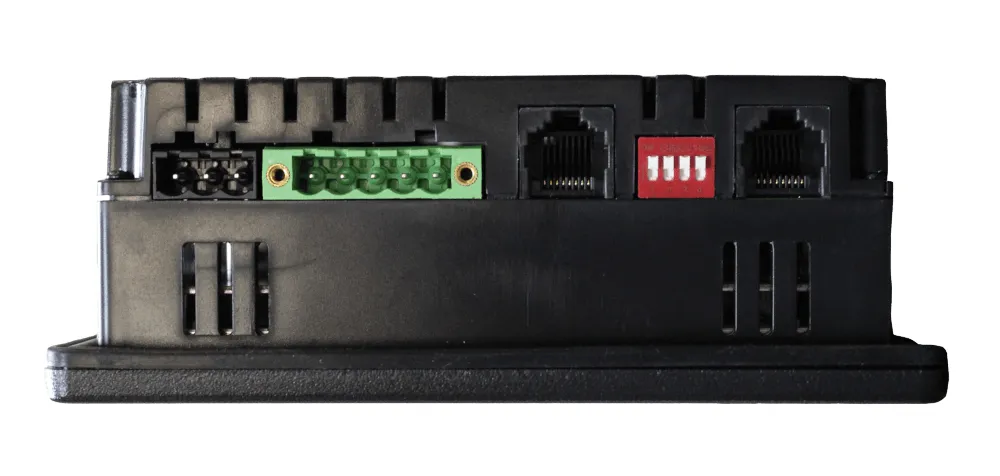

Galería de fotos y conexión.

Haga clic para abrir una imagen separada en una vista más grande.

Preguntas frecuentes

¿Necesito PLC o HMI por separado?

CANVAS 7D contiene tanto PLC como HMI táctil. No necesita PLC y HMI por separado para la misma tarea. El I/O incorporado depende del código: -00 no los tiene, otras variantes tienen diferentes combinaciones de señales.

¿Qué es gratis y qué tiene un precio aparte?

Cscape estándar es gratuito con cada panel. Puede crear el programa PLC y las pantallas HMI sin una licencia de programación paga. Las funciones adicionales tienen sus propios términos de licencia. El préstamo gratuito de productos seleccionados durante los 14 días se gestiona individualmente según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. Los accesorios, la formación y el trabajo de los técnicos se cotizarán según el alcance.

¿Cómo decidir entre CANVAS 7 y 7D?

CANVAS 7 tiene un puerto ethernet, un CAN y programación USB Mini-B. CANVAS 7D tiene dos puertos Ethernet, dos puertos CAN y USB-C. Ambos tienen una pantalla 7″ 800 × 480 px y variantes con las mismas combinaciones básicas de I/O. A la hora de elegir, también compararemos los requisitos de instalación y comunicación.

¿Qué diseño elegir para Pt100 o termopar?

Para medición directa de temperatura, seleccione entradas analógicas universales del modelo -05 o -06. Comparamos el tipo de sensor, el número de canales y la conexión con la hoja de datos de la variante dada.

¿La opción más barata está lista para la conexión directa del sensor?

El HE-CV-070D-00 básico no tiene entradas ni salidas integradas. Luego puede conectar los sensores y elementos controlados a través de un I/O externo adecuado o elegir otro diseño CANVAS 7D.

¿Cómo puedo consultar la disponibilidad de un préstamo de prueba?

Haga clic en Solicitar un préstamo de prueba y describa su aplicación. Comprobaremos el modelo adecuado, su disponibilidad, las fechas y las condiciones. Los préstamos de productos seleccionados se acuerdan individualmente.

¿Puedes ayudar con el primer proyecto?

Asesoramos en la selección de equipos y ofrecemos formación en Liberec para individuos y grupos. Si es necesario prepararemos el diseño del proyecto y montaje con nuestros propios técnicos.

¿Por qué comprar en FOXON?

Distribuidor HORNER

Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.

Selección según su proyecto

Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.

Soporte técnico y formación.

Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.

Diseño y montaje de la solución.

Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.

Más de 3 500clientes
Entregamos amás de 100 países del mundo
¿Entrega urgente?Lo comprobaremos, contáctanos inmediatamente.

Videotutoriales por tema

Vídeos preparados por Horner. Los títulos traducidos y las anotaciones explican su contenido. Los videos están en inglés; Las muestras pueden utilizar otro modelo de la misma serie.

Primer proyecto y programación.

  • Primer proyecto con CANVASGet Started with Cscape 10 and Canvas
    Conexión del panel, configuración del hardware, programación de la lógica y la primera pantalla.Reproducir vídeo
  • Orientación en el proyecto Cscape 10The Cscape 10 Project Navigator
    Trabajar con el navegador de proyectos y visión general de sus partes en Cscape 10.Reproducir vídeo
  • Programación en lenguajes IEC 61131IEC 61131 Logic Programming in Cscape 10
    Presentamos las capacidades del editor de lógica de control IEC en Cscape 10.Reproducir vídeo
  • Subiendo el programa al panelCscape 10 Program Downloads
    Opciones y procedimientos de transferencia de programas en Cscape 10.Reproducir vídeo

Entradas, salidas y control

  • Conversión de señal a presión, temperatura o nivelAnalog IO Scaling in Cscape
    Conversión de valores de sensores analógicos a unidades físicas en el programa.Reproducir vídeo
  • Condiciones por valor, hora y fechaCompare Functions (Including LIMIT & Time/Date) in Cscape
    Funciones de comparación que incluyen límites y trabajo con hora y fecha.Reproducir vídeo
  • Valores iniciales de los parámetros de la máquina.Using Setpoints with Horner Controllers
    Establecer y transferir valores iniciales de variables; el procedimiento depende del idioma seleccionado.Reproducir vídeo

Registro de datos, gráficos y archivos

  • Configuración del registro de datos operativosProgramming and using Datalogging on the OCS
    Conceptos básicos de programación y uso del registro de datos en la unidad de control OCS.Reproducir vídeo
  • Visualización de tendencias en un gráficoUsing Trends on the Horner OCS
    Utilizar tendencias para mostrar la evolución de los valores monitorizados.Reproducir vídeo
  • Gestión de archivos de datos grabadosTake Control of Horner Datalogging Files
    Trabajar con archivos que se crean cuando los datos se registran en un medio de almacenamiento.Reproducir vídeo

Comunicación y protección del programa

  • Configuración y solución de problemas de RTU ModbusConfiguración maestra de RTU Modbus y solución de problemas
    Establecer el rol de maestro y encontrar problemas en la comunicación serial Modbus RTU.Reproducir vídeo
  • Intercambio de datos a través de Modbus TCPUsing Modbus TCP for OCS to OCS Communication
    Ejemplo de conexión de controladores OCS e intercambio de datos a través de Ethernet.Reproducir vídeo
  • Protección del programa creadoCscape Security: Protecting your IP in the Horner OCS
    Protección de su programa en Cscape, incluida la función OEM Lock.Reproducir vídeo

Display, pantallas y alarmas

  • Creación de pantallas CANVASCanvas Graphics Overview in Cscape 10
    Descripción general de objetos gráficos para CANVAS: valores, botones, indicadores y controles.Reproducir vídeo

Elija los procedimientos según la serie, equipo y versión Cscape de su dispositivo.

Primer proyecto, configuración inicial y soporte

Equipo para la puesta en marcha inicial

Seleccionaremos una fuente de alimentación, conexiones y posibles I/O externas adecuadas para este panel. El presupuesto detallará el hardware y la ayuda opcional para la puesta en marcha. Cscape estándar es gratuito.

Ayuda con tu proyecto

Organizamos consultas, configuración, programación o formación en Liberec para individuos y grupos. Confirmaremos el alcance del trabajo, la producción, el precio y el plazo con antelación.

El precio de todo el montaje y servicios es bajo petición. El precio del panel en sí permanece en la oferta anterior. Seleccionamos sensores y elementos controlados según la tarea real.

Ejemplos de implementación HORNER

Ver implementaciones específicas de HORNER X4 y X7 en fabricantes de máquinas. El modelo utilizado y su implementador se enumeran en el estudio correspondiente.

Pruebe y elija para su tarea

Función de tecnología de envío, señales necesarias y fecha límite. Comprobaremos la posibilidad de un préstamo o discutiremos un producto adecuado y el precio del equipo necesario.

Propiedades HORNER CANVAS 7D

Seleccionar el diseño según la lista de señales. El HE-CV-070D-00 básico no tiene un I/O incorporado; otros códigos difieren en su número y tipo. Los precios y la disponibilidad de una variante específica se enumeran arriba.

Diseño y tipos de señales.

HE-CV-070D-00

Sin entradas y salidas integradas.

Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.

HE-CV-070D-02

12 entradas digitales, 6 salidas de relé y 4 entradas analógicas (12 bits).

Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.

HE-CV-070D-03

12 entradas digitales, 12 salidas de transistor y 2 entradas analógicas (12 bits).

Para control con salidas de transistor y dos señales analógicas.

HE-CV-070D-04

24 entradas digitales, 16 salidas de transistor y 2 entradas analógicas (12 bits).

Para trabajos con más señales digitales; total de puntos 42 I/O.

HE-CV-070D-05

12 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.

Para mediciones que incluyen Pt100 y termopares y para control analógico.

HE-CV-070D-06

12 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.

Para múltiples señales analógicas y de temperatura, así como valores de salida.

Sistema de control y versiones

ProgramaciónCscape 10; Ladder avanzado y lenguajes IEC 61131-3
Memoria de programa2 MB
Ciclo de lógica0,02 ms/kB
Pantalla7″ TFT, color, control táctil
Resolución y brillo800 × 480 px; 800 cd/m²
PantallasHasta pantallas 1 023; hasta objetos 1 023 en la pantalla
Medios de almacenamientomicroSD de hasta 32 GB, FAT32; medios USB compatibles a través de USB-A

Entradas y salidas

Modelo -00Sin I/O incorporado
Modelo -0212 DI / 6 relés / 4 AI (12 bits)
Modelo -0312 DI / 12 DO / 2 AI (12 bits)
Modelo -0424 DI / 16 DO / 2 AI (12 bits)
Entradas Analógicas -02/-03/-040-10 V, 0-20 mA, 4-20 mA
Modelo -0512 DI / 12 DO / 2 universales AI / 2 AO
Señales analógicas -05AI: 0-10 V, 0-20 mA, 4-20 mA, mV, Pt100 y termopares J/K/N/T/E/R/S/B; Resolución de bits 14 para V/mA/mV, bits 16 para temperatura. AO: 0-10 V o 0-20 mA, 12 bits.
Modelo -0612 DI / 12 DO / 6 universales AI / 4 AO
Señales analógicas -06AI: 0-10 V, 0-20 mA, 4-20 mA, mV, Pt100/Pt1000 y termopares no puestos a tierra J/K/N/T/E/R/S/B; 17 bits. AO: 0-10 V, 0-20 mA, 4-20 mA; 12 bits.
Los números y tipos de I/O se refieren a un código de pedido específico. El modelo -00 no tiene I/O incorporado. Los modelos -02/-03/-04 admiten entradas analógicas 0-10 V, 0-20 mA y 4-20 mA; Medición directa de Pt100 y termopares, elija -05/-06. Para -05, el rango también se selecciona mediante puentes; -06 dispone de conexión propia de canales universales. Los terminales de tensión y corriente de una misma salida analógica no son dos canales independientes. Las funciones rápidas comparten canales digitales seleccionados. Verifique la conexión, combinación de señales y límites de corriente en la hoja de datos del código exacto.

Puertos y funciones de comunicación

Ethernet2× 10/100 Mb/s; por ejemplo Modbus TCP, FTP, SMTP y ASCII
Puertos seriePuertos activos 3: RS232 y RS485 a MJ1/2; RS232 o RS485 a MJ3
CAN2×; CsCAN, CANopen, DeviceNet y J1939 según configuración
USB-CConexión a PC para programación y acceso a datos
USB-AHost USB para dispositivos y medios de almacenamiento compatibles
Web y transferencia de datosWebMI+ y MQTT; configuración en Cscape 10
I/O de expansiónSelección según las señales requeridas, configuración de bus y proyecto.

Condiciones de montaje y funcionamiento.

Fuente de alimentación de diseño estándar10-30 V DC
Dimensiones frontales210 × 144,49 mm; profundidad según plano dimensional y diseño I/O
Recorte de montaje189,7 × 131,2 mm; tolerancia +1,6 / -0 mm
MontajeAl panel mediante clips; Deje espacio para el cableado y los medios de almacenamiento.
Temperatura de funcionamiento del diseño estándar-10 a +60°C
Temperatura de almacenamiento-20 a +60°C
Humedad relativa5-95 %, sin condensación

Contenido del suministro y accesorios

Panel en versión solicitada y accesorios de montaje. Confirmaremos el contenido de los conectores para el modelo I/O seleccionado. Elija la fuente de alimentación, cable de programación, medio de almacenamiento, sensores y I/O externo según el montaje; para el modelo -00 no hay I/O incorporado.

Fuente de alimentación de 24 V DC y conexión de programación USB-C o Ethernet; artículos separados según la configuración. Para -00, añada las I/O externas necesarias si la aplicación las requiere.

Accesorios3
