HORNER Cscape 10

Programa PLC y pantallas HMI en un solo proyecto. Gratis.

En Cscape se prepara el control de la pequeña máquina, pantallas de operación, entradas y salidas así como la comunicación del panel HORNER. Logic y HMI usan datos comunes, por lo que usa los mismos valores en el programa y en la pantalla.

Cscape estándar es gratuito con cada panel HORNER. No compras una licencia de programación. Las funciones adicionales específicas del dispositivo, como WebMI, MQTT o modos extendidos, tienen sus propios términos de licencia y firmware.

HORNER Cscape 10 - material original del fabricante

Inicie su propio proyecto.
Descargue Cscape del fabricante, seleccione su panel y siga el primer video tutorial. FOXON te ayudará con una tarea específica.

PLC + HMI en unoVariables comunes para lógica y pantallas
Cscape estándar GratisSin adquirir una licencia de programación
Micro, XL, XL PRIME, CANVASSelección de funciones según el dispositivo de destino.

Presentación de Cscape 10 y CANVAS

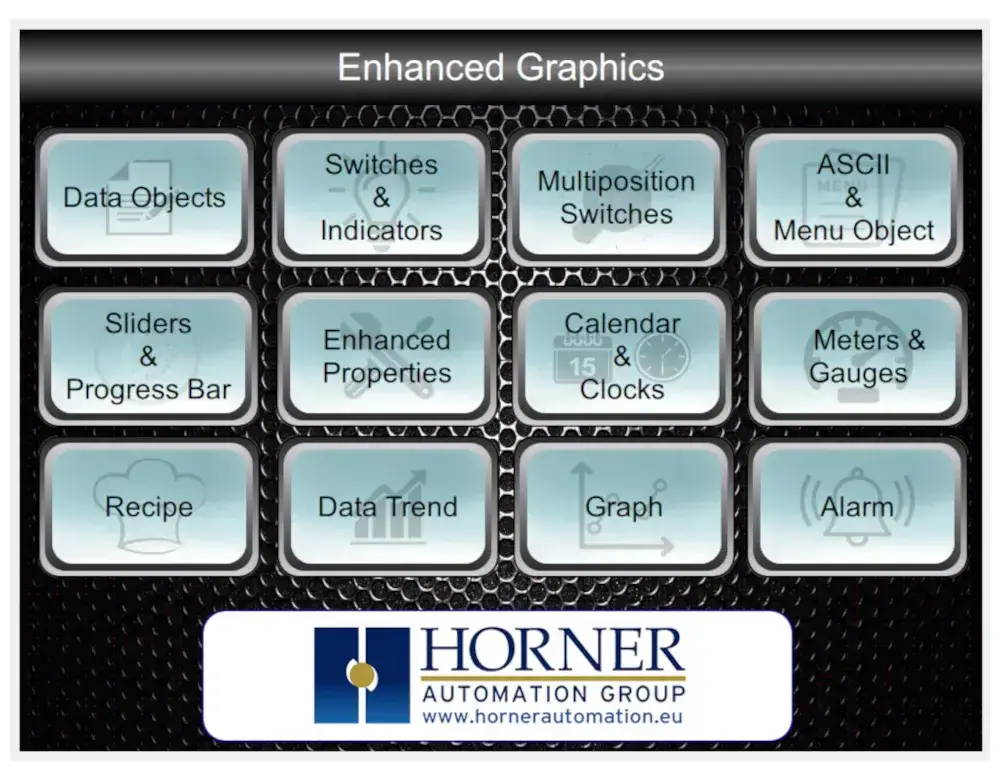

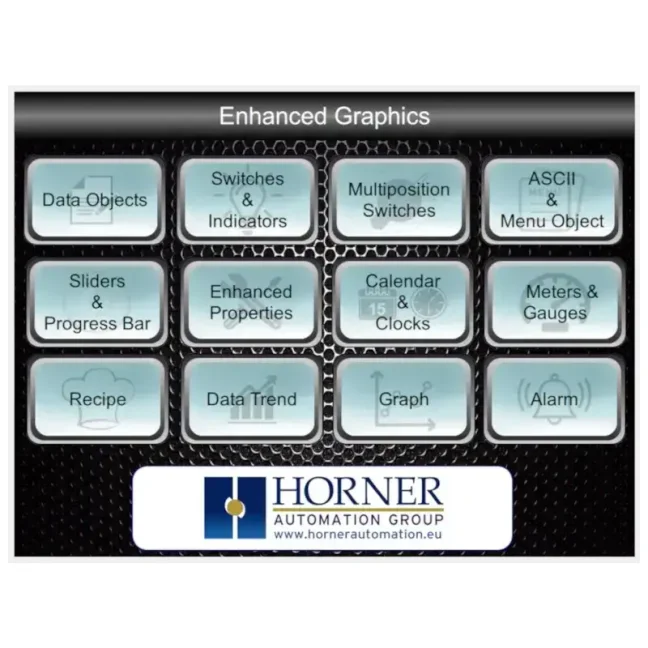

El seminario web original Horner presenta trabajos en gráficos Cscape 10 y CANVAS. Los gráficos avanzados del CANVAS lo distinguen de las pantallas de otras líneas. Inglés.

Abrir el vídeo en YouTube

Aplicaciones en pequeñas máquinas e instalaciones

Conmutación de bomba según tiempo o evento

Usted establece las condiciones de inicio y parada en el programa. Agregue el estado de la bomba, el tiempo o el límite establecido a la pantalla.

Control de una pequeña máquina o dispositivo

Prepararás la secuencia de trabajo, el contador de piezas y los botones de funcionamiento. El operador cambia la configuración habilitada en el panel.

Medición y regulación sencilla

Usted convierte la señal de entrada a un valor operativo, establece los límites y establece la lógica necesaria. Las señales deben coincidir con el dispositivo I/O.

Supervisión local de equipos

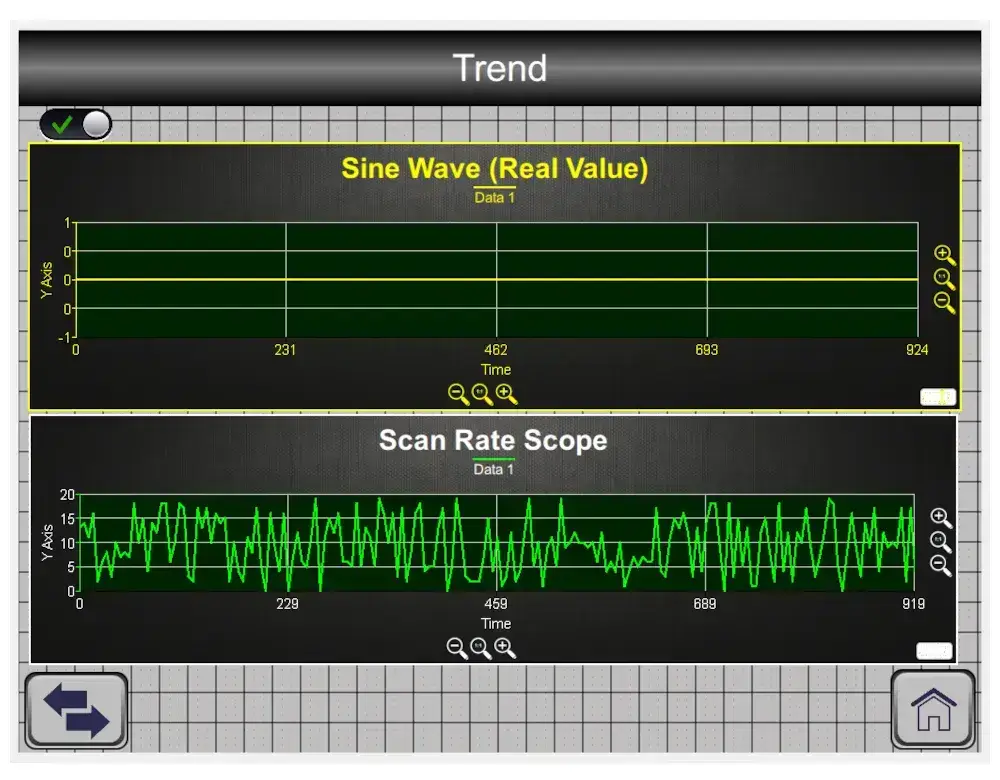

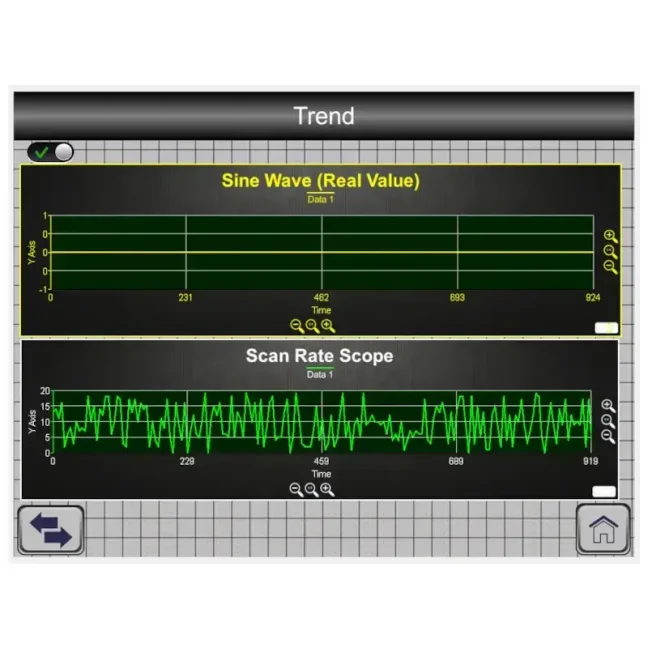

Visualizará valores de funcionamiento y alarmas. Puede utilizar tendencias y registro de datos según el equipamiento del panel seleccionado.

Selección y versión del dispositivo Cscape

Primero seleccione el panel exacto HORNER. Su pantalla, I/O, firmware y cualquier licencia determinan las funciones disponibles del proyecto.

Micro, XL y XL PRIMELógica de control, pantallas estándar, configuración de I/O y comunicación por modelo.
CANVASRequiere Cscape 10; Utiliza un sistema gráfico avanzado con sus propios objetos y opciones.
Proyecto existenteGuarde una copia de seguridad por separado antes de abrir en la nueva versión. Después de guardar en una versión más reciente, es posible que el proyecto no se pueda abrir en la versión anterior.
Al transferir a otro panel, verifique la configuración del hardware, el mapeo I/O, la resolución de la pantalla, la comunicación y las licencias. La mera similitud de los paneles no garantiza la transferencia sin modificación.

Primera ejecución

  1. En el sitio web de Horner, regístrese o inicie sesión y descargue el instalador de Cscape correspondiente.
  2. Instale el software en una PC con Windows. Inicie un nuevo proyecto y seleccione el modelo de panel exacto.
  3. Seleccione el lenguaje de programación y configure el I/O necesario. Crea una lógica simple y una primera pantalla.
  4. Configure la conexión al panel según sus puertos disponibles. Después de la transmisión, verifique las señales, los controles y la respuesta a fallas.

Requisitos de la PC

Plataforma de softwareWindows; el fabricante recomienda Windows 10 o posterior
Procesador2 GHz o más rápido
Memoria RAMMínimo 4 GB, recomendado 8 GB
Espacio para la instalaciónAcerca de 1 GB; espacio adicional para proyectos y copias de seguridad
Cuenta del fabricantePara descargar e iniciar sesión; acceso a extensiones con licencia según los términos del fabricante

Equipo y costo del primer proyecto.

Descarga Cscape y comienza a preparar la propuesta de proyecto antes de que se entregue el panel. Podrás verificar el I/O real, la comunicación y el comportamiento de toda la tecnología en el hardware correspondiente.

Cscape estándar0 CZK - programa PLC y pantallas estándar HMI
Panel HORNER e interconexiónSegún el hardware seleccionado; el software no es un tiempo de ejecución independiente PLC para una PC normal
Sensores y controlesSegún señales y cargas tecnológicas.
Características opcionalesLicencia y firmware requerido por panel y proyecto
Formación y proyectoPrecios según el alcance acordado

Formación y apoyo al primer proyecto.

Entrenamiento en Liberec

Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.

Autoestudio

Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo Horner Europe.

Formamos a personas y grupos en Liberec. Prepare el tipo de panel, la experiencia con PLC y la especificación de la tarea. Acordaremos de antemano el alcance de la formación y cualquier ayuda con el programa.

Primer proyecto en Cscape

Conexión del panel al PC, selección del hardware, lógica simple y la primera pantalla en el ejemplo Micro OCS. Inglés.

Abrir el vídeo en YouTube

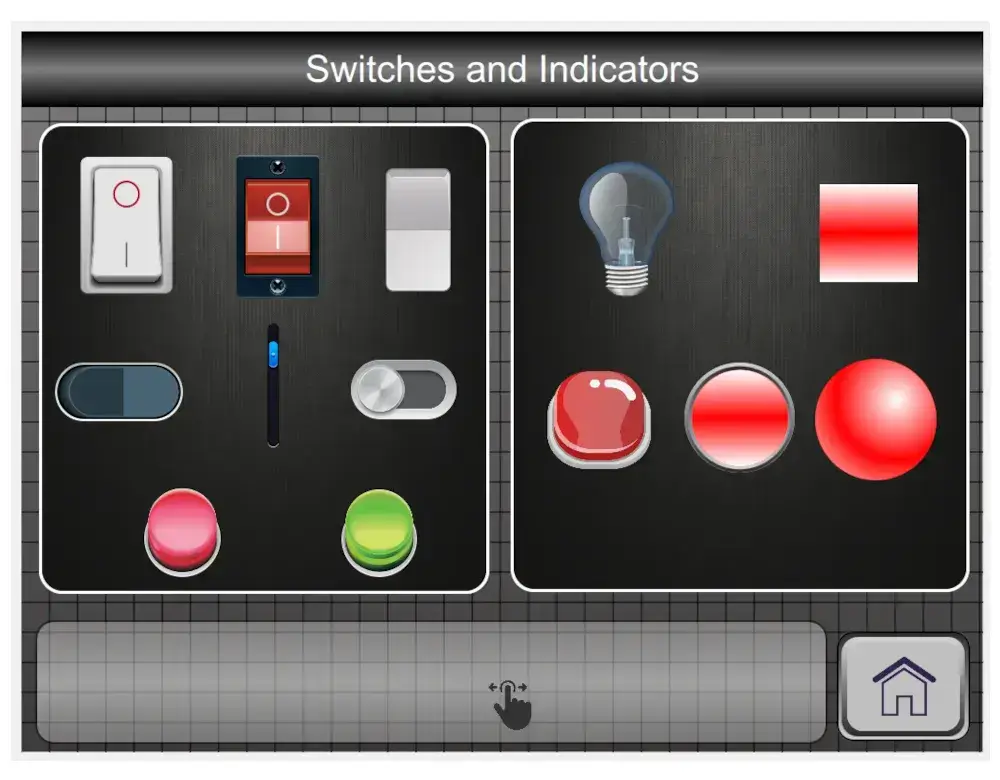

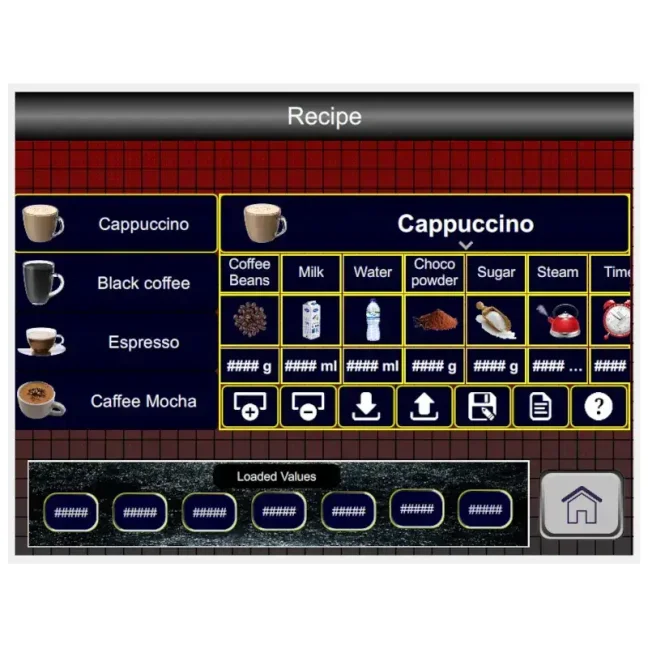

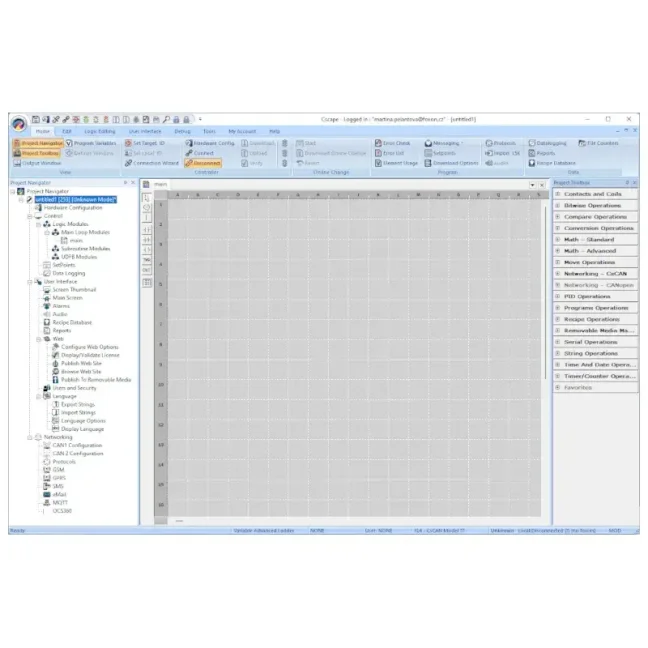

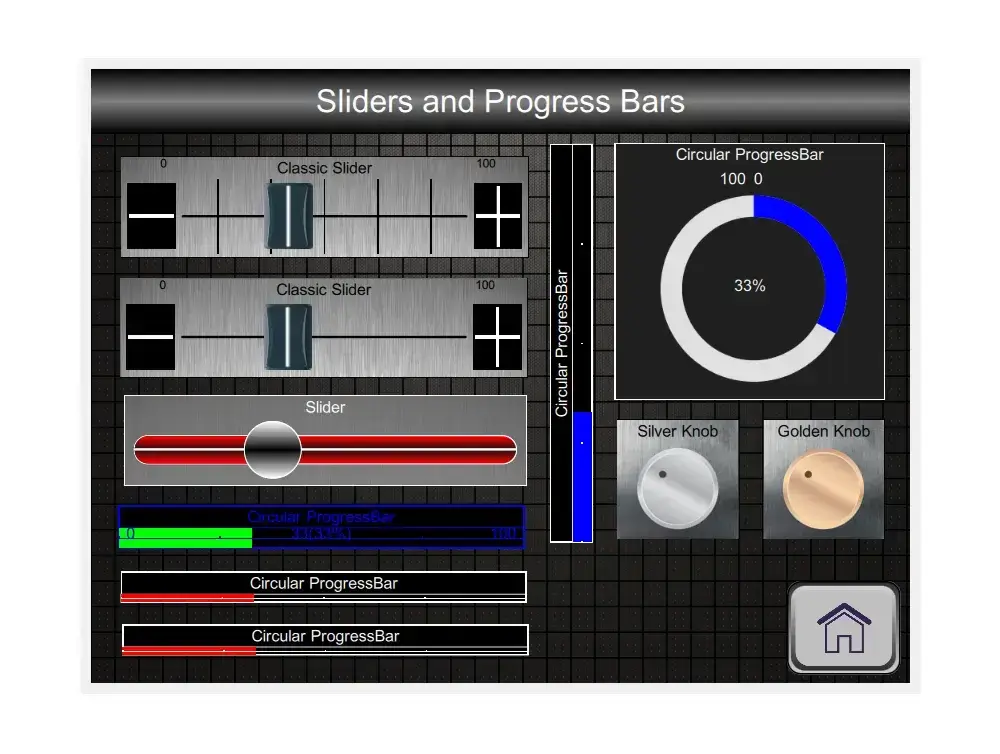

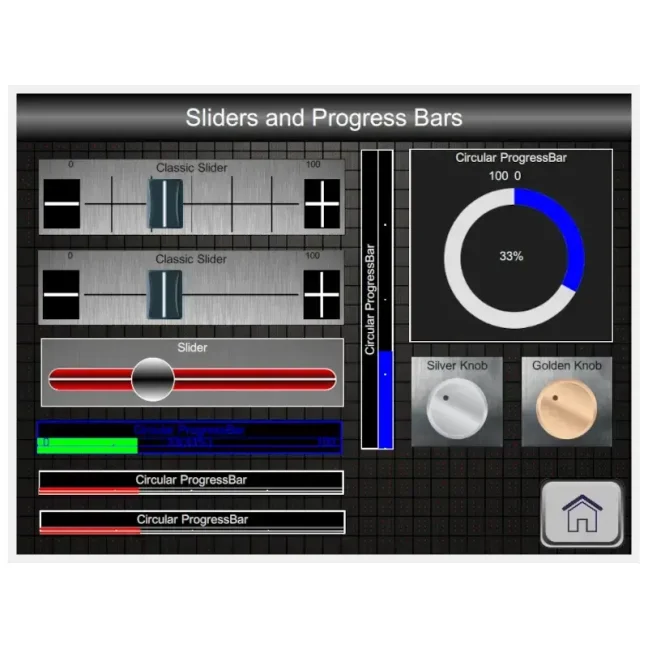

Muestras de entorno Cscape

Haga clic para abrir el material original del fabricante en una vista más grande.

Preguntas frecuentes

¿Cscape es realmente gratuito?

Sí. El entorno estándar para el programa PLC y las pantallas estándar HMI es gratuito. Se aplican los términos y condiciones de registro del fabricante; Las funciones adicionales del dispositivo se licencian por separado.

¿Necesito CANVAS para todos los objetos gráficos nuevos?

El sistema de gráficos avanzado CANVAS está destinado al dispositivo correspondiente CANVAS. Otros paneles utilizan sus pantallas estándar compatibles. Seleccione el modelo de destino exacto al diseñar.

¿Se abrirá el antiguo proyecto en Cscape 10?

El Cscape más nuevo le permite abrir proyectos más antiguos. Antes de realizar la conversión, cree una copia de seguridad y verifique el hardware y el firmware utilizados. Es posible que un proyecto guardado en una nueva versión no se abra en una anterior.

¿Puede Cscape controlar una máquina sin un panel HORNER?

Cscape es un entorno de desarrollo. Para ejecutar el programa, necesita un sistema de control HORNER compatible y un I/O correspondiente.

¿Puedes ayudar con el primer proyecto?

Sí. Le asesoraremos sobre la selección y conexión del panel, le formaremos en Liberec y prepararemos el proyecto y la instalación con nuestros propios técnicos según sea necesario.

¿Por qué comprar en FOXON?

Distribuidor HORNER

Somos distribuidores de HORNER y le ayudaremos a elegir un nuevo panel, los accesorios necesarios y las licencias. El fabricante proporciona el estándar Cscape de forma gratuita.

Selección según su proyecto

Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.

Soporte técnico y formación.

Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.

Diseño y montaje de la solución.

Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.

Más de 3 500clientes
Entregamos amás de 100 países del mundo
¿Entrega urgente?Lo comprobaremos, contáctanos inmediatamente.

Videotutoriales por tema

Los vídeos fueron preparados por Horner. Los títulos traducidos y los resúmenes explican su contenido; el audio está en inglés. Seleccione los procedimientos para Micro OCS y CANVAS según su panel.

  • Primer proyecto con Micro OCSGet Started with Cscape 10 and Micro OCS
    Conexión del panel al PC, configuración del hardware, un programa sencillo y la primera pantalla.Reproducir vídeo
  • Orientación en el proyecto Cscape 10The Cscape 10 Project Navigator
    Trabajar con el navegador de proyectos y visión general de sus partes en Cscape 10.Reproducir vídeo
  • Programación en lenguajes IEC 61131IEC 61131 Logic Programming in Cscape 10
    Presentamos las capacidades del editor de lógica de control IEC en Cscape 10.Reproducir vídeo
  • Subiendo el programa al panelCscape 10 Program Downloads
    Opciones y procedimientos de transferencia de programas en Cscape 10.Reproducir vídeo
  • Creación y edición de pantallasCscape 10 Graphics Editing
    Editar gráficos y trabajar con el editor de pantalla en Cscape 10.Reproducir vídeo
  • Disposición de la pantalla HMIScreen Organisation in Cscape
    Organización de múltiples pantallas de usuario en el proyecto Cscape.Reproducir vídeo
  • Configuración y uso de alarmasProgramming and using Alarms on the OCS
    Programación y uso de mensajes de fallo y otros mensajes de alarma en OCS.Reproducir vídeo
  • Primer proyecto con CANVASGet Started with Cscape 10 and Canvas
    Ejemplo con un panel CANVAS; adapte los objetos gráficos a la serie de destino.Reproducir vídeo

Proyectos de ejemplo con el procedimiento checo

Descargue la tarea seleccionada y ejecútela en Cscape. Los paquetes contienen proyectos HORNER sin cambios y el manual checo de FOXON para orientación inicial.

Horario de conmutación

Trabaja con reloj de panel, comparación de tiempo y horario de conmutación. Base para el permiso para ejecutarse según lo previsto.

ZIP: proyectos originales HORNER .csp + procedimiento checo FOXON
  1. Abra Simple Time & Date Compare Demo.csp como una copia del proyecto.
  2. En Cscape, verifique el modelo establecido y la lista de variables utilizadas.
  3. Revisar las condiciones de comparación de fecha y hora. Luego abra Scheduler Demo.csp y compare las soluciones de programación.
  4. En la configuración de la prueba, cambie las condiciones de sincronización y monitoree las variables de estado correspondientes. Prepare el enlace a la salida real según su conexión.

Video de tarea (inglés)

Building a Scheduler Using Time & Date Compare Functions

Control secuencial de pequeña tecnología.

Proyectos tutoriales SFC con pasos y transiciones. Contienen un ejemplo de tanque y mezcla de colores.

ZIP: proyectos originales HORNER .csp + procedimiento checo FOXON
  1. Abra una copia de SFC_Demo.csp. El segundo ejemplo se puede encontrar en SFC_Paint.csp.
  2. En Cscape, verificar el modelo objetivo, I/O y las variables.
  3. Siga los pasos y las condiciones de transición. Realice un seguimiento de las acciones que se realizan en un paso determinado.
  4. Primero verifique la lógica en un equipo de prueba separado. Para su propia máquina, agregue las condiciones apropiadas y vincule a señales reales.

Video de tarea (inglés)

Getting Started with IEC 6-1131 Sequential Function Chart in Cscape

Medición analógica y conversión de valores.

El ejemplo de Micro X7 muestra la conversión de un valor de entrada a una lectura de nivel. Ayudará a comprender la escala y la calibración de la señal.

ZIP: proyectos originales HORNER .csp + procedimiento checo FOXON
  1. Abra una copia de Analog Scaling Example - Micro X7.csp.
  2. Un ejemplo está marcado para Micro X7 . En Cscape verifique la variante específica y la entrada analógica configurada.
  3. Revise la variable de entrada Ultrasonic y la conversión a Tank_Level_INT / Tank_Level_REAL. Compare el valor de entrada y el resultado.
  4. Para un sensor, rango de medición o modelo diferente, ajuste la configuración y la conversión. Verifique el resultado con un valor de señal conocido.

Video de tarea (inglés)

Analog Field Calibration
Estos son proyectos de aprendizaje, no programas terminados para cualquier máquina. Verifique el modelo de destino, el firmware, I/O y las direcciones antes de cargar en Cscape. Modificación requerida para otro panel o cableado. Un ejemplo de medición analógica es para Micro X7; los otros ejemplos utilizan la configuración del vídeo respectivo. Trabaje con una copia del proyecto y una compilación de prueba independiente.

Primer proyecto y formación.

Descargue Cscape gratuitamente. Si necesita ayuda para empezar, envíe el tipo de panel y una descripción de la instalación que desea controlar. Acordaremos la formación adecuada o el alcance del soporte al proyecto.

Cscape 10 - características y requisitos

El entorno de desarrollo es compartido. Los gráficos disponibles, I/O, las funciones de comunicación y las licencias están sujetas al dispositivo de destino.

Programación y configuración

Lógica de controlLadder y otros idiomas IEC 61131-3 según dispositivo de destino y modo
Pantallas HMIGráfica estándar o sistema avanzado CANVAS según serie
I/O y comunicaciónConfiguración de I/O, puertos y protocolos externos integrados y compatibles
Transferencia de proyectoA través de la interfaz disponible de un panel particular
Precio del entorno estándarGratis; Las funciones adicionales del dispositivo pueden requerir una licencia.

Requisitos y gestión de proyectos.

ordenador personalWindows; 2 GHz, mín. 4 GB RAM, recomendado 8 GB; aproximadamente 1 GB para instalar
DescargarCuenta en el sitio web del fabricante
Copias de seguridadCopia de seguridad separada antes de cambiar la versión de Cscape, el firmware o el dispositivo de destino
CompatibilidadVerifique el modelo exacto, la versión de firmware y las funciones con licencia
