HORNER X4 PLC HMI controller with 4.3″ colour touchscreen, analog / digital inputs and outputs - Versión: 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)

HORNER X4 PLC HMI controller with 4.3″ colour touchscreen, analog / digital inputs and outputs - Versión: 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit)

Software gratuito FOXON PLUS

Horner Automation

PLC, pantalla táctil a color 4,3″ y I/O en un solo panel para pequeñas máquinas y tecnología. Puedes crear el programa y las pantallas en Cscape de forma gratuita. Comprobaremos la posibilidad de préstamo gratuito de productos seleccionados durante 14 días previo acuerdo según disponibilidad. FOXON ayudará con la selección y el primer proyecto.

Solicitar un préstamo de prueba

Más

Código del producto: HE-X4A

464 EUR sin IVA (561,44 EUR IVA incl.)
La variante no existe
Entrega en 1–2 semanas
uds.
(0 uds. En stock)

Rezervace termínu

Solicitar presupuesto

Horner Automation

PLC, pantalla táctil a color 4,3″ y I/O en un solo panel para pequeñas máquinas y tecnología. Puedes crear el programa y las pantallas en Cscape de forma gratuita. Comprobaremos la posibilidad de préstamo gratuito de productos seleccionados durante 14 días previo acuerdo según disponibilidad. FOXON ayudará con la selección y el primer proyecto.

Solicitar un préstamo de prueba

Más

Código del producto: HE-X4A

Opciones 2

Versión Código Disponibilidad Precio sin IVA
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 65 kHz), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit) HE-X4A Entrega en 1–2 semanas
464 EUR
12x DI (24 VDC, 4x HSC, 500 kHz), 2x DO (24 VDC, 2x PWM, 65 kHz), 6x DO relay (3 A), 4x AI (0-20 mA, 4-20 mA, PT100 RTD, 12 bit), 2x AO (4-20 mA, 12 bit) HE-X4R Entrega en 1–2 semanas
464 EUR
HORNER X4 · PLC + HMI + I/O

PLC, control y I/O
en un panel.

Control compacto para máquinas pequeñas, bombas y accesorios. El panel lee señales, cambia las salidas según su programa y le permite cambiar la configuración en la pantalla táctil a color.

Cscape estándar es gratuito con cada panel. En un entorno, usted crea el programa PLC y las pantallas HMI sin una licencia de programación paga.

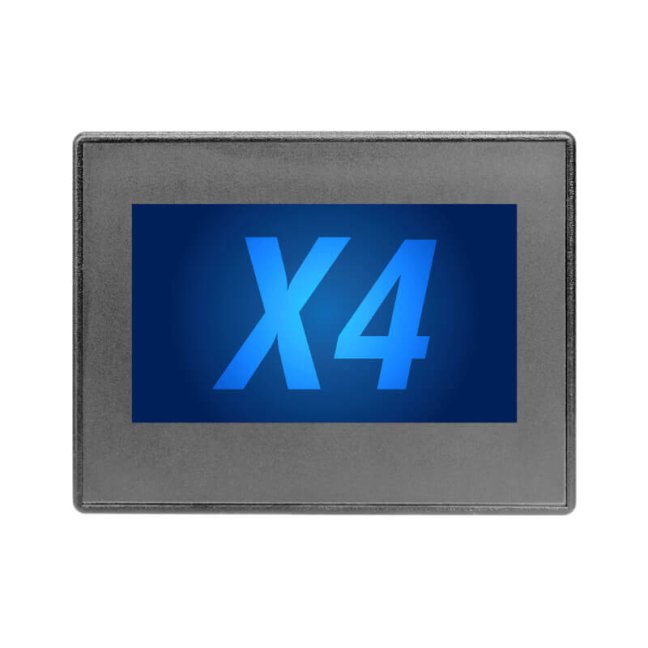

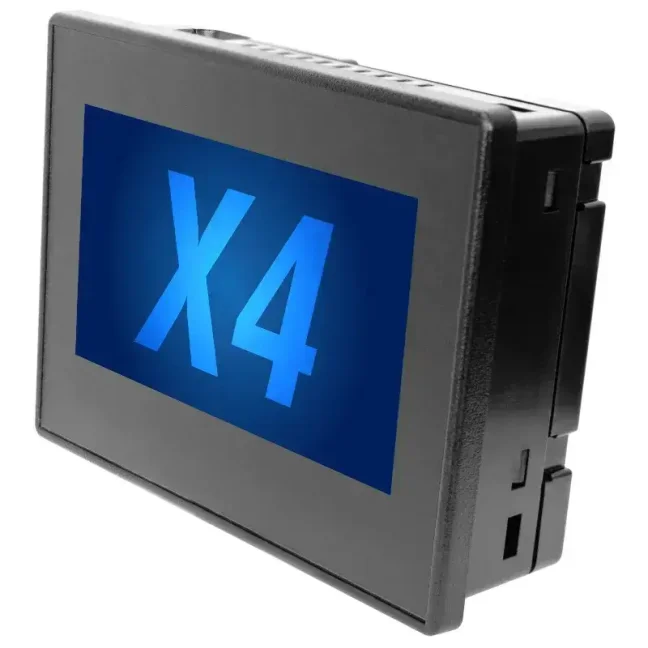

HORNER X4 - panel de control compacto con pantalla táctil a color

Opción para probar X4
Gestionamos el préstamo gratuito de productos seleccionados durante 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. FOXON ayudará con la selección y el primer proyecto.

Pantalla táctil 4,3″480 × 272 px para configuraciones, estados y alarmas de la máquina.
30 I/O en HE-X4A12 DI, 12 DO, 4 AI y 2 AO. Otras variantes tienen una composición diferente.
Ethernet + RS + CANConexión de periféricos y extensiones según protocolo seleccionado.

Presentamos el panel X4

El vídeo del producto Horner APG presenta el panel X4. El vídeo está en inglés.

Ver la presentación de X4 en YouTube

Aplicaciones en pequeñas máquinas e instalaciones

Conmutación de bomba según tiempo o evento

Comenzando en un momento específico, funcionando durante un tiempo establecido o reaccionando a un nivel y otra señal de entrada. El operador establece los valores y ve el estado de la bomba en la pantalla.

Control de una pequeña máquina o dispositivo

Inicio del ciclo de trabajo, continuidad de pasos individuales y conteo de piezas. El operador cambia la duración del paso o el número de repeticiones en el panel.

Medición y regulación sencilla

Visualización de presión, temperatura u otra cantidad y reacción al límite establecido. El tipo de sensor y el rango de señal deben coincidir con las entradas del panel seleccionadas.

Supervisión local de equipos

Estados de entrada, mensajes de error y configuraciones comunes en una pantalla. Puedes preparar la gama de pantallas y controles según el dispositivo específico.

Creas una función para tu tecnología en Cscape. Seleccionar sensores, elementos de potencia y seguridad según el dispositivo.

Préstamo de prueba y formación

Préstamo gratuito previa cita

Gestionamos el préstamo gratuito de productos seleccionados por 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación.

Formación en Liberec y autoestudio

En nuestra sala de formación en Liberec, le formaremos en la programación de paneles HORNER en Cscape. Puede venir un individuo o un grupo de compañeros. Acordaremos el alcance y fecha de la capacitación de acuerdo a su experiencia y la tarea requerida.

También puede empezar usted mismo siguiendo los vídeos tutoriales de Horner Automation Europe. Muestran el trabajo en Cscape, la conexión del panel y el primer programa. Los vídeos están en inglés. Tutoriales en vídeo de Horner Europe en YouTube

Selección de variante X4

Las opciones de pedido son HE-X4A y HE-X4R. A tiene salidas de transistor, R combina salidas de relé y de transistor.

HE-X4A

12× DI · 12× transistor DO

4× AI: 0/4-20 mA o Pt100 · 2× AO: 4-20 mA

Para señales de 24 V DC, sensores de corriente y regulación con salida de 4-20 mA.

HE-X4R

12× DI · 6× relé DO + 2× transistor DO

4× AI: 0/4-20 mA o Pt100 · 2× AO: 4-20 mA

Cuando necesite contactos de relé y señales analógicas de corriente.

Para las señales 0 - 10 V, las versiones de tensión HE-X4R-V20 o HE-X4R-V42 se resuelven individualmente bajo demanda. Comprobaremos su precio y disponibilidad según especificaciones. Los A/R estándar tienen entradas analógicas de corriente o Pt100.
Cableado Pt100 y concurrencia de canales analógicos

Para HE-X4A y HE-X4R, el uso de canales analógicos depende de la conexión. El Pt100 de cuatro cables utiliza dos canales por sensor; con cuatro Pt100 de dos hilos no hay salidas analógicas. Por tanto, compruebe la necesaria concurrencia de medidas y salidas antes de realizar una selección.

Parámetros técnicos HORNER X4

PantallaPantalla táctil a color de 4,3″, 480 × 272 px
Memoria de programa256 kB para lógica de control
I/O incorporadoHE-X4A: 30 puntos; HE-X4R, V20 y V42: 26 puntos. Los tipos de señales analógicas varían.
Fuente de alimentación24 V DC ±20 %
Comunicación1× Ethernet, 1× RS232, 1× RS485, 1× CAN; USB Mini-B para programación
Montaje y dimensionesMontaje en panel; 125 × 96 × 31 mm (An × Al × Pr), recorte 119,5 × 90,5 mm

Puede encontrar el número exacto de señales, conexiones y condiciones para un diseño específico en la pestaña Características. Seleccione la documentación según el número de pedido completo.

Conexiones y pantallas del operador

A través de Modbus TCP o Modbus RTU se conectan los periféricos correspondientes. CsCAN también se utiliza para I/O remoto compatible. Seleccione un dispositivo específico según el protocolo y las señales.

Preparas los botones, configuraciones, estados y alarmas de tu máquina en la pantalla. CANopen, BACnet/IP y la extensión WebMI tienen sus propios términos de licencia.

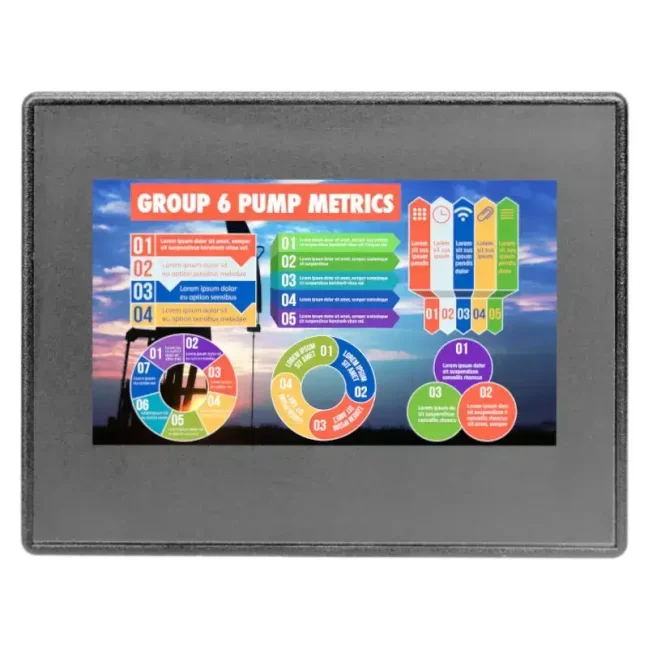

Ejemplo de visualización de color en la pantalla HORNER X4
Captura de pantalla. Usted diseña el contenido HMI para su tarea.

Equipo y coste del primer lanzamiento.

Panel HORNER X4Precio actual en la selección de variantes anteriores
Cscape estándar0 CZK - programa PLC y pantallas HMI
Alimentación y conexiónFuente 24 V DC y cable USB Mini-B o Ethernet - artículos separados según el ensamblaje
Sensores y controlesSegún las señales y cargas de su trabajo
Formación, diseño y montaje.Precios según el alcance acordado

El precio del panel no es el precio de toda la automatización. En la oferta discutiremos el equipamiento necesario y el posible trabajo de los técnicos. La fuente de alimentación y los cables no forman parte del paquete estándar.

Contenido del paquete estándar
  • Panel en el diseño seleccionado.
  • Tres conectores I/O y un conector de alimentación.
  • Cuatro clips de montaje y una guía rápida.

Primer proyecto en Cscape

Descargar Cscape gratuito de Horner - necesita una cuenta de fabricante para descargar. El vídeo muestra la conexión a la PC, la configuración del hardware, el programa simple y la pantalla HMI.

Inglés · 28 mín. Abrir tutorial de YouTube

Tarea para la primera prueba

Cuando verifique por primera vez, comience con una función simple. Por ejemplo, una salida que se enciende durante un tiempo determinado después de presionar un botón o cambiar la señal de entrada.

  • Configure el tiempo de conmutación en la pantalla y muestre el estado de entrada y salida.
  • Manejar la condición de activación y el temporizador en el programa.
  • En la carga de prueba, verifique el encendido, el apagado después de un cierto tiempo y la modificación de la configuración en la pantalla.

Ejercicios de Cscape de Horner

Galería de fotos de paneles y conexiones

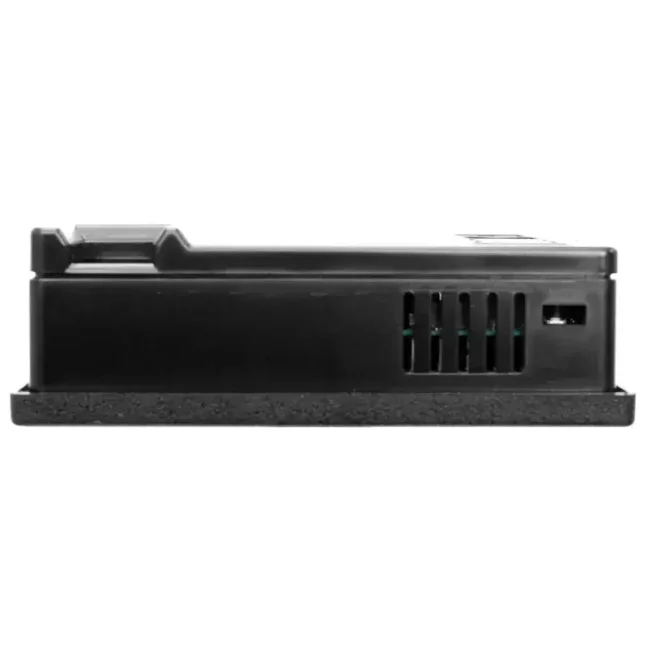

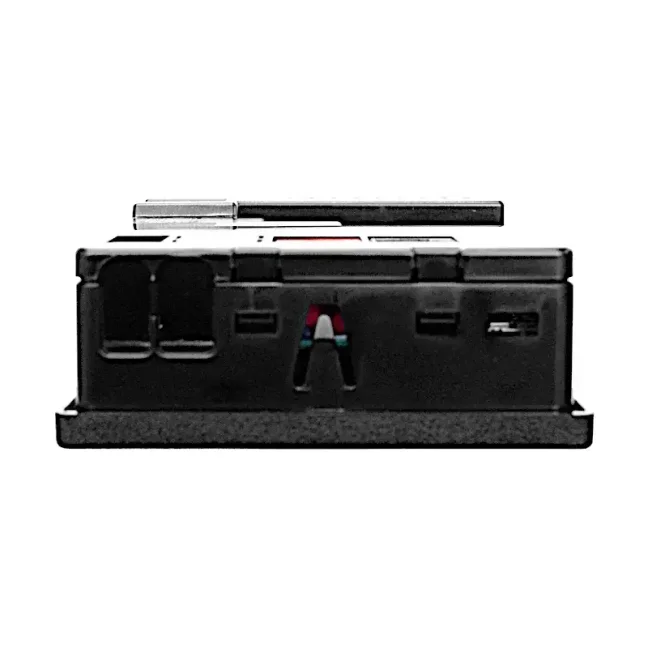

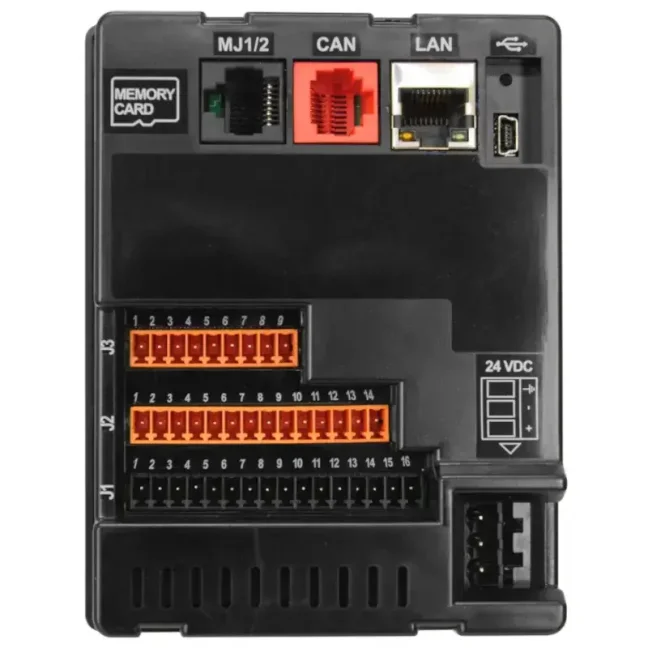

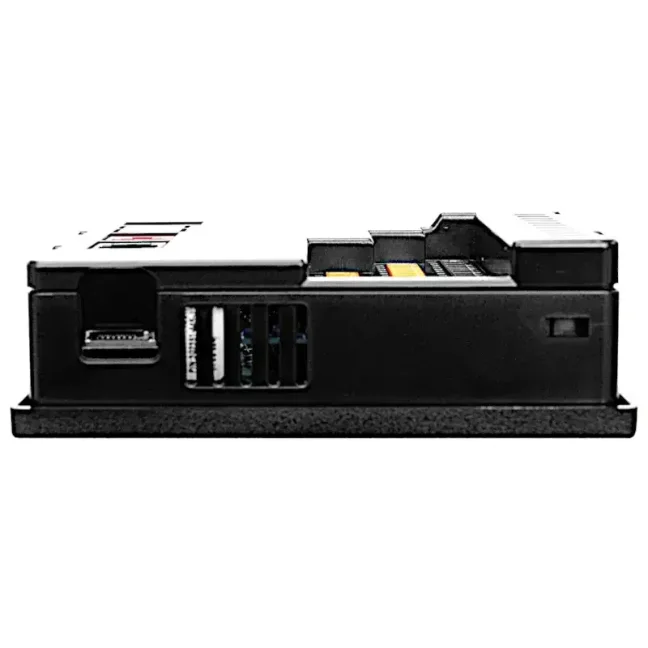

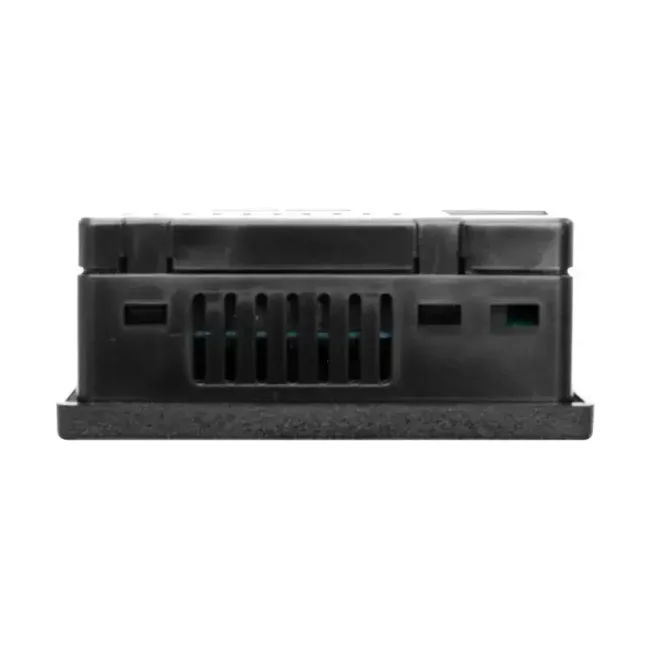

Ver el diseño frontal, terminales traseros y perfil del panel. Haga clic para abrir una imagen separada en una vista más grande.

Preguntas frecuentes

¿Necesito PLC o HMI por separado?

X4 contiene PLC, pantalla táctil y I/O incorporado. Tú eliges la extensión según las señales y requerimientos de la tarea.

¿Qué es gratis y qué tiene un precio aparte?

Cscape estándar es gratuito. El préstamo gratuito de productos seleccionados por 14 días se organiza individualmente según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. Valoraremos los accesorios necesarios, posibles licencias adicionales, formación y el trabajo de los técnicos de la oferta según el alcance.

¿Conecto el sensor 0 - 10 V a HE-X4A o HE-X4R?

Los A/R estándar tienen entradas analógicas de corriente o Pt100. Para 0 - 10 V, se selecciona la versión de voltaje V20 o V42; Comprobaremos disponibilidad y precio bajo petición.

¿Cómo puedo consultar la disponibilidad de un préstamo de prueba?

Haga clic en Solicitar un préstamo de prueba y describa su aplicación. Comprobaremos el modelo adecuado, su disponibilidad, las fechas y las condiciones. Los préstamos de productos seleccionados se acuerdan individualmente.

¿Puedes ayudar con el primer proyecto?

Asesoramos en la selección de equipos y ofrecemos formación en Liberec para individuos y grupos. Si es necesario prepararemos el diseño del proyecto y montaje con nuestros propios técnicos.

¿Por qué comprar en FOXON?

Distribuidor HORNER

Somos distribuidores de HORNER. Suministramos nuevos productos con garantía y le ayudamos a elegir el panel y los accesorios adecuados.

Selección según su proyecto

Analizaremos la función de la máquina, las señales y la comunicación requerida. Compararemos su entrada con las opciones de HORNER y seleccionaremos un producto adecuado.

Soporte técnico y formación.

Asesoramos sobre el uso del dispositivo. En Liberec formamos a personas y grupos en programación en Cscape; para el autoestudio, utilice las instrucciones en vídeo del fabricante.

Diseño y montaje de la solución.

Si es necesario, propondremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo de acuerdo a su tecnología.

Antes de realizar el pedido, verificaremos la idoneidad del diseño seleccionado para sus especificaciones y confirmaremos la fecha de entrega. Suministramos productos nuevos con garantía.

Más de 3 500clientes
Entregamos amás de 100 países del mundo
¿Entrega urgente?Lo comprobaremos, contáctanos inmediatamente.

Videotutoriales por tema

Seleccione el tema que está resolviendo actualmente. Los vídeos fueron preparados por Horner Automation Europe y están en inglés. Los títulos traducidos y las breves descripciones facilitarán la elección del manual.

Primer proyecto y programación.

  • Primer proyecto con Micro OCSGet Started with Cscape 10 and Micro OCS
    Conexión del panel al PC, configuración del hardware, un programa sencillo y la primera pantalla.
    Reproducir vídeo
  • Orientación en el proyecto Cscape 10The Cscape 10 Project Navigator
    Trabajar con el navegador de proyectos y visión general de sus partes en Cscape 10.
    Reproducir vídeo
  • Programación en lenguajes IEC 61131IEC 61131 Logic Programming in Cscape 10
    Presentamos las capacidades del editor de lógica de control IEC en Cscape 10.
    Reproducir vídeo
  • Subiendo el programa al panelCscape 10 Program Downloads
    Opciones y procedimientos de transferencia de programas en Cscape 10.
    Reproducir vídeo

Display, pantallas y alarmas

  • Creación y edición de pantallasCscape 10 Graphics Editing
    Editar gráficos y trabajar con el editor de pantalla en Cscape 10.
    Reproducir vídeo
  • Disposición de la pantalla HMIScreen Organisation in Cscape
    Organización de múltiples pantallas de usuario en el proyecto Cscape.
    Reproducir vídeo
  • Configuración y uso de alarmasProgramming and using Alarms on the OCS
    Programación y uso de mensajes de fallo y otros mensajes de alarma en OCS.
    Reproducir vídeo

Entradas, salidas y control

  • Conexión de señales al OCS MicroHorner Micro OCS I/O Tips and Tricks
    Consejos para trabajar con OCS Micro serie I/O; compare la conexión con la hoja de datos de su variante.
    Reproducir vídeo
  • Conversión de señal a presión, temperatura o nivelAnalog IO Scaling in Cscape
    Conversión de valores de sensores analógicos a unidades físicas en el programa.
    Reproducir vídeo
  • Condiciones por valor, hora y fechaCompare Functions (Including LIMIT & Time/Date) in Cscape
    Funciones de comparación que incluyen límites y trabajo con hora y fecha.
    Reproducir vídeo
  • Valores iniciales de los parámetros de la máquina.Using Setpoints with Horner Controllers
    Establecer y transferir valores iniciales de variables; el procedimiento depende del idioma seleccionado.
    Reproducir vídeo

Registro de datos, gráficos y archivos

  • Configuración del registro de datos operativosProgramming and using Datalogging on the OCS
    Conceptos básicos de programación y uso del registro de datos en la unidad de control OCS.
    Reproducir vídeo
  • Visualización de tendencias en un gráficoUsing Trends on the Horner OCS
    Utilizar tendencias para mostrar la evolución de los valores monitorizados.
    Reproducir vídeo
  • Gestión de archivos de datos grabadosTake Control of Horner Datalogging Files
    Trabajar con archivos que se crean cuando los datos se registran en un medio de almacenamiento.
    Reproducir vídeo
  • Lectura y escritura de archivos CSV, XML y TXTUsing Removable Media Functions in Cscape Part 2
    Creación y uso de archivos de datos personalizados. Para X4, trabaje con microSD; Las muestras también incluyen USB para otros modelos.
    Reproducir vídeo

Comunicación y protección del programa

  • Configuración y solución de problemas de RTU ModbusConfiguración maestra de RTU Modbus y solución de problemas
    Establecer el rol de maestro y encontrar problemas en la comunicación serial Modbus RTU.
    Reproducir vídeo
  • Intercambio de datos a través de Modbus TCPUsing Modbus TCP for OCS to OCS Communication
    Ejemplo de conexión de controladores OCS e intercambio de datos a través de Ethernet.
    Reproducir vídeo
  • Protección del programa creadoCscape Security: Protecting your IP in the Horner OCS
    Protección de su programa en Cscape, incluida la función OEM Lock.
    Reproducir vídeo

Canal completo de Horner Automation Europe en YouTube

Los ejemplos utilizan diferentes modelos y versiones de OCS Cscape. Consulte el procedimiento al equipamiento de su panel; Para vídeos más antiguos, la apariencia del entorno es diferente a la de la versión actual.

Primer proyecto, configuración inicial y soporte

Equipo para la puesta en marcha inicial

Seleccionaremos una fuente de alimentación, conexiones y posibles I/O externas adecuadas para este panel. El presupuesto detallará el hardware y la ayuda opcional para la puesta en marcha. Cscape estándar es gratuito.

Ayuda con tu proyecto

Organizamos consultas, configuración, programación o formación en Liberec para individuos y grupos. Confirmaremos el alcance del trabajo, la producción, el precio y el plazo con antelación.

El precio de todo el montaje y servicios es bajo petición. El precio del panel en sí permanece en la oferta anterior. Seleccionamos sensores y elementos controlados según la tarea real.

Ejemplos de implementación HORNER

X4 en la máquina actualizada

W&K-Automation utilizó HORNER X4 y un I/O externo para actualizar una máquina de limpieza de chapa. Lea el ejemplo de implementación publicado en FOXON.

Leer el caso de estudio X4

Pruebe y elija para su tarea

Enviar función de la máquina, señales necesarias y fecha límite. Comprobaremos la opción de préstamo o discutiremos un panel adecuado y el precio de todo el montaje.

Propiedades HORNER X4

Parámetros para seleccionar la variante, diseñar el cableado y montar en el armario de control. Compare primero los tipos de señales y después el número de I/O.

Ordene HE-X4A y HE-X4R en la selección de esta página. Tratamos las versiones de voltaje V20 y V42 individualmente bajo pedido; Comprobaremos precio y disponibilidad.
Cscape estándar es gratuito con cada panel HORNER. No necesita una licencia paga para programar PLC y crear pantallas HMI.

Diseño y tipos de señales.

HE-X4A

12× DI · 12× transistor DO

4× AI: 0/4-20 mA o Pt100 · 2× AO: 4-20 mA

Para señales de 24 V DC, sensores de corriente y regulación con salida de 4-20 mA.

HE-X4R

12× DI · 6× relé DO + 2× transistor DO

4× AI: 0/4-20 mA o Pt100 · 2× AO: 4-20 mA

Cuando necesite contactos de relé y señales analógicas de corriente.

HE-X4R-V20

12× DI · 6× relé DO + 2× transistor DO

2× AI: 0-10 V + 2× AI: 0/4-20 mA o Pt100 · 2× AO: 4-20 mA

Para una combinación de sensores de voltaje y corriente.

HE-X4R-V42

12× DI · 6× relé DO + 2× transistor DO

4× AI: 0-10 V · 2× AO: 0-10 V

Cuando los sensores y elementos controlados funcionan con tensión 0 - 10 V.

Para HE-X4A y HE-X4R, el uso de canales analógicos depende de la conexión. El Pt100 de cuatro cables utiliza dos canales por sensor; con cuatro Pt100 de dos hilos no hay salidas analógicas. Por tanto, compruebe la necesaria concurrencia de medidas y salidas antes de realizar una selección.

PLC, pantalla y condiciones de funcionamiento

Fabricante y serieHorner Automation, Micro OCS X4
Tipo de dispositivoPLC con HMI y I/O incorporados
Pantalla4,3″ color TFT, 480 × 272 px, control táctil
Brillo/colores350 cd/m²; 65 mil colores
Pantallas y objetosHasta pantallas de usuario 250, hasta objetos 100 por pantalla
Memoria de lógica de control256 kB
ProgramaciónCscape; Advanced Ladder Logic y lenguajes IEC 61131-3
Fuente de alimentación24 V DC ±20 %
Consumo de corriente típico190 mA a 24 V DC con retroiluminación al 100%
Temperatura de funcionamiento-10 a +60°C
Temperatura de almacenamiento-20 a +70°C
Humedad5 a 95 %, sin condensación
Peso del panel360 g
Dimensiones ancho x alto x profundidad125 × 96 × 31 mm
Recorte de montaje119,5 × 90,5 mm; tolerancia ±0,5 mm
FijaciónMontaje en el panel mediante cuatro clips.
Medio de almacenamientoRanura microSD; seleccione la tarjeta por separado

Señales digitales y analógicas

Entradas digitales12; Lógica positiva o negativa según cableado y configuración.
Contadores rápidos4 de las entradas digitales se pueden utilizar como HSC, hasta 500 kHz
PWM2 desde las salidas de transistor, hasta 65 kHz
HE-X4A - salidas de transistor12, salidas sourcing; máx. 0,5 A por salida a 24 V DC
HE-X4R - salidas de transistor2; salidas sinking con pull-up interno. La capacidad de carga depende del cableado; no deben confundirse con las salidas del modelo A.
HE-X4R - relés6; max 3 A en 30 V DC o 60 V AC para carga resistiva, corriente total máxima 5 A
HE-X4A y HE-X4R - entradas analógicas4; 0-20 mA, 4-20 mA o Pt100 según la configuración, resolución nominal en bits 12
Pt100 en HE-X4A y HE-X4RRango -50 a +200 °C; el número de sensores y la disponibilidad del AO dependen de la conexión de dos, tres o cuatro hilos
HE-X4A y HE-X4R - salidas analógicas2; 4-20 mA, resolución nominal de bits 12, carga máxima 500 Ω en 20 mA
Verifique los límites de carga y concurrencia de señales en la hoja de datos del modelo respectivo. HSC y PWM son funciones alternativas de I/O seleccionadas, no agregan entradas y salidas físicas adicionales.

Puertos y funciones de comunicación

Ethernet LAN1× RJ45, 10/100 Mb/s
Interfaces serie1× RS232 + 1× RS485, conector compartido MJ1/2
CAN1× CAN mediante RJ45; red CsCAN. No es un puerto Ethernet.
USB Mini-BPara programación, no el puerto de unidad flash USB-A
ModbusModbus TCP vía Ethernet y Modbus RTU vía interfaz serial según configuración
Extensión I/OMódulos remotos soportados a través de CsCAN o Modbus; Es necesario verificar el conjunto específico.
CANopen y BACnet/IPLicencias Adicionales; versión de firmware requerida y Cscape según los términos de la licencia
Control webWebMI; Verifique el alcance de la función, la licencia y la compatibilidad del firmware para una solicitud específica

Montaje y conexión

HORNER X4 - parte trasera con puertos de conexión y comunicación I/O
  • Dimensione la fuente de alimentación y la carga I/O por separado según la conexión.
  • Distinga los puertos LAN, CAN y serie por la etiqueta, no solo por la forma del conector RJ45.
  • Compruebe el corte y los sujetadores antes de hacer la puerta del gabinete.
  • Seleccionar diagramas y terminales según el número de pedido completo.

Qué obtienes y qué agregar

El paquete estándar incluye el panel, tres conectores I/O, un conector de alimentación, cuatro clips de montaje y una guía rápida. Seleccione la fuente 24 V DC, cable de programación, microSD , sensores y elementos de potencia por separado.

Accesorios3
