HORNER CANVAS 5 · PLC + HMI + I/O

PLC, control y I/O en un solo panel.

HORNER CANVAS 5 combina PLC, pantalla táctil a color de 4,3″ y 12 entradas y salidas integradas. Desde un solo lugar, recoge señales, controla una pequeña máquina o dispositivo y cambia los ajustes de la instalación. Para aplicaciones sencillas, el control y el manejo están en un solo equipo; las pantallas se crean en el entorno gráfico de CANVAS.

Cscape 10 tanto para el programa PLC como para las pantallas HMI es gratuito con cada panel. No compras una licencia de programación. Además, CANVAS incluye WebMI+, MQTT, Enhanced IEC y J1939 de forma predeterminada; Los servicios externos y en la nube tienen sus propios términos y condiciones.

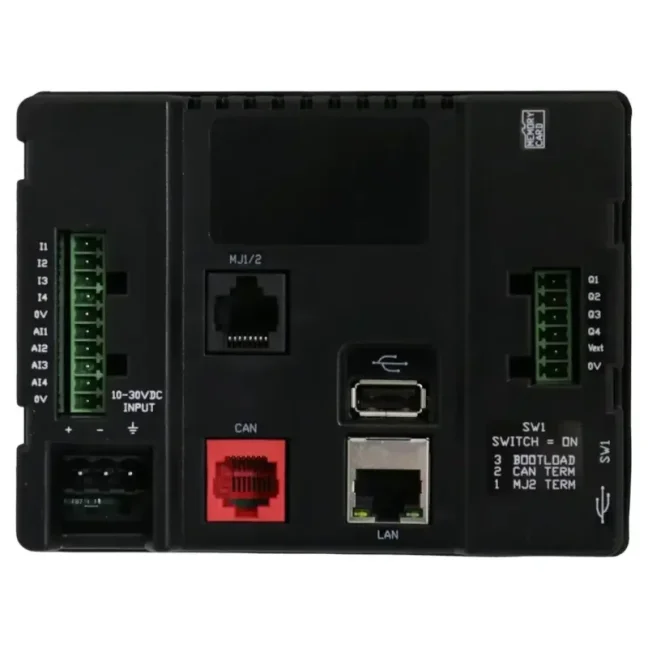

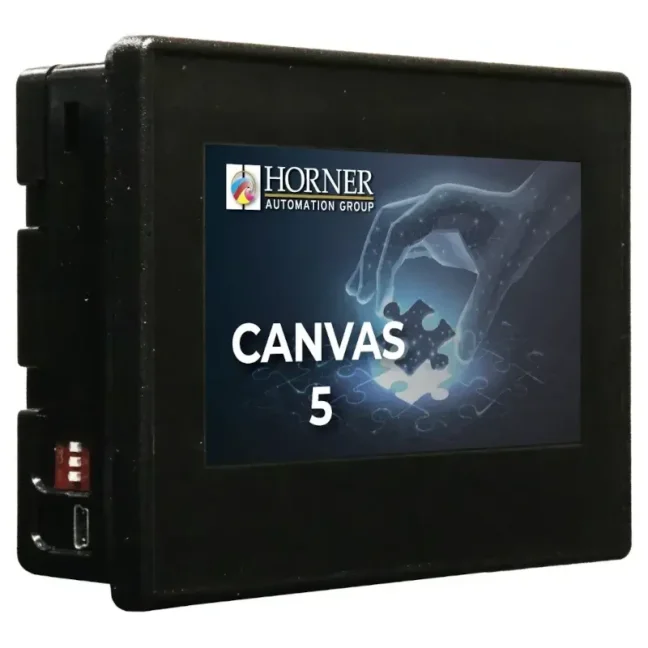

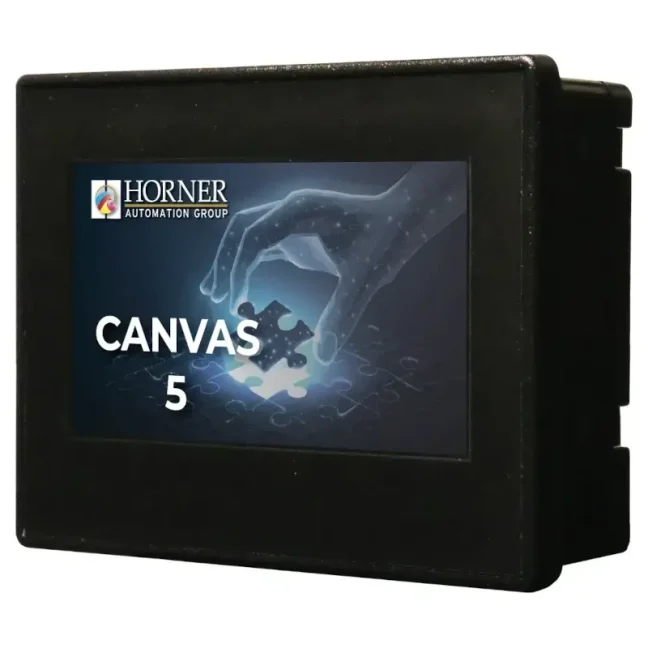

HORNER CANVAS 5 - foto del dispositivo

Verifique CANVAS 5 en su propia tarea.
Gestionamos el préstamo gratuito de productos seleccionados durante 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. FOXON ayudará con la selección y el primer proyecto.

4,3″ color táctil480 × 272 px y objetos gráficos CANVAS
12 incorporado I/O4 DI + 4 DO + 4 entradas analógicas
2 MB de memoria de programaCscape 10 tanto para lógica como para pantallas

Presentamos la serie CANVAS

El vídeo corto Horner presenta la serie CANVAS, su funcionamiento y equipamiento básico. Muestra más modelos de la serie. Inglés.

Ver la presentación en YouTube

Aplicaciones en pequeñas máquinas e instalaciones

Conmutación de bomba según tiempo o evento

Comenzando en un momento específico, funcionando durante un tiempo establecido o reaccionando a un nivel y otra señal de entrada. El operador establece los valores y ve el estado de la bomba en la pantalla.

Control de una pequeña máquina o dispositivo

Inicio del ciclo de trabajo, continuidad de pasos individuales y conteo de piezas. El operador cambia la duración del paso o el número de repeticiones en el panel.

Medición y regulación sencilla

Visualización de presión, temperatura u otra cantidad y reacción al límite establecido. El tipo de sensor y el rango de señal deben coincidir con las entradas del panel seleccionadas.

Supervisión local de equipos

Estados de entrada, mensajes de error y configuraciones comunes en una pantalla. Puedes preparar la gama de pantallas y controles según el dispositivo específico.

Usted crea una función para su tecnología en Cscape. Seleccionar los sensores y elementos de control necesarios según el dispositivo.

Préstamo de prueba y formación

Préstamo gratuito previa cita

Gestionamos el préstamo gratuito de productos seleccionados por 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación.

Entrenamiento en Liberec

Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.

Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo de Horner Europe en YouTube

Selección de variante CANVAS 5

Usted está solicitando HE-CV-043C-01 en esta página. Dispone de una combinación fija de entradas digitales 4, salidas de transistor 4 y entradas analógicas 4. Si necesitas salidas de relé o analógicas o un número diferente de señales, te ayudamos a elegir una extensión u otro panel.

HE-CV-043C-01

Entradas digitales 4, salidas de transistor 4 y entradas analógicas 4 0-10 V, 0-20 mA o 4-20 mA.

Para trabajos con menos señales y un requisito de pantalla táctil a color. No tiene relé incorporado ni salidas analógicas.

Le asesoraremos en la selección de un diseño y accesorios adecuados según el proyecto.

Tipos de señal y limitaciones de cableado

Las entradas analógicas integradas admiten 0-10 V, 0-20 mA y 4-20 mA; La medición directa de Pt100 y termopares no es su función. Configure el modo de corriente o voltaje según la conexión y configuración. Los contadores de alta velocidad utilizan las mismas cuatro entradas digitales. Las salidas de transistores están limitadas a 0,5 A por canal y 2 A en total; controlar la carga de potencia a través del elemento de potencia correspondiente. CANVAS 5 no tiene salidas analógicas o de relé integradas.

Parámetros técnicos HORNER CANVAS 5

PantallaPantalla táctil a color de 4,3″, 480 × 272 px
Memoria de programa2 MB
I/O incorporadoEntradas digitales 4 + salidas de transistor 4 + entradas analógicas 4
Señales analógicas0-10 V, 0-20 mA, 4-20 mA; 12 bits
ConexiónEthernet 10/100 Mb/s, RS232, RS485, CAN, USB Mini-B, USB-A, microSD
Fuente de alimentación10-30 V DC; comúnmente 24 V DC
Temperatura de funcionamiento-10 a +60°C

Puede encontrar información detallada en la pestaña Características.

Conexión y funcionamiento

CANVAS 5 dispone de Ethernet 10/100 Mb/s, RS232 y RS485 en el conector común MJ1/2, y CAN para conectar I/O remotas adecuadas. Para el intercambio de datos puede utilizar, por ejemplo, Modbus TCP o Modbus RTU según la configuración del proyecto. USB-A y microSD sirven para datos y USB Mini-B para conectar con el PC.

Puede crear lógica y pantallas más avanzadas en el Cscape 10 gratuito. WebMI+, MQTT, Enhanced IEC y J1939 son estándar en el CANVAS. A la hora de diseñar el acceso remoto, también verificaremos la red, los servicios necesarios y sus condiciones.

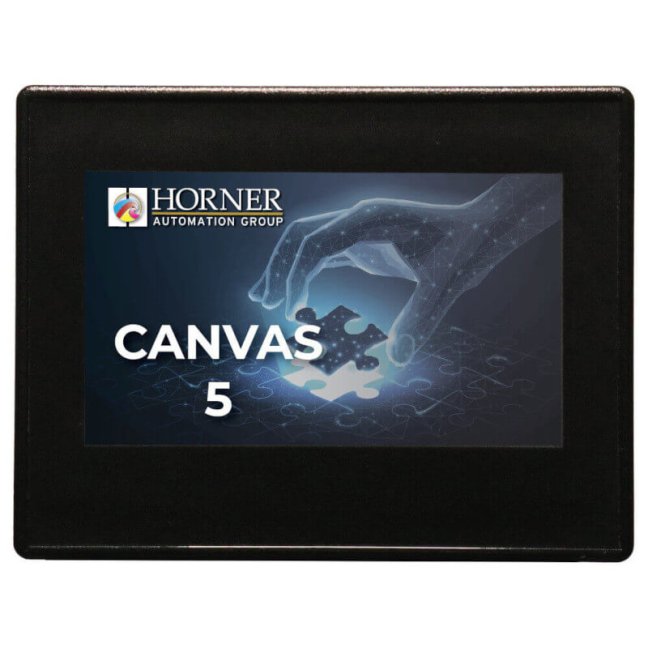

HORNER CANVAS 5 - foto del dispositivo desde el frente
Fotografía del dispositivo desde el frente

Equipo y coste del primer lanzamiento.

Panel HORNER CANVAS 5Precio actual en la selección de variantes anteriores
Cscape estándar0 CZK - programa PLC y pantallas HMI
Alimentación y conexiónFuente de alimentación de 24 V DC y conexión de programación USB Mini-B o Ethernet; artículos separados según la configuración.
Sensores y controlesSegún las señales y cargas de su trabajo
Formación, diseño y montaje.Precios según el alcance acordado

El precio del panel no es el precio de toda la automatización. En la oferta discutiremos el equipamiento necesario y el posible trabajo de los técnicos. Seleccionamos la fuente, cables y demás accesorios según el montaje.

Contenido del paquete estándar

Panel HE-CV-043C-01 y accesorios de montaje. Confirmaremos la gama exacta de conectores suministrados antes de realizar el pedido. Seleccione la fuente, cable de programación, medio de memoria y sensores por separado según el montaje.

Primer proyecto en Cscape

Descargar Cscape de Horner. Necesita una cuenta de fabricante para descargar Cscape. El tutorial CANVAS muestra la conexión a la PC, la configuración del hardware, la lógica de control y la creación de la primera pantalla.

Abrir tutorial de YouTube

Tarea para la primera prueba

Cuando verifique por primera vez, comience con una función simple. Por ejemplo, una salida que se enciende durante un tiempo determinado después de presionar un botón o cambiar la señal de entrada.

  • Configure el tiempo de conmutación en la pantalla y muestre el estado de entrada y salida.
  • Manejar la condición de activación y el temporizador en el programa.
  • En la carga de prueba, verifique el encendido, el apagado después de un cierto tiempo y la modificación de la configuración en la pantalla.

Ejercicios de Cscape de Horner

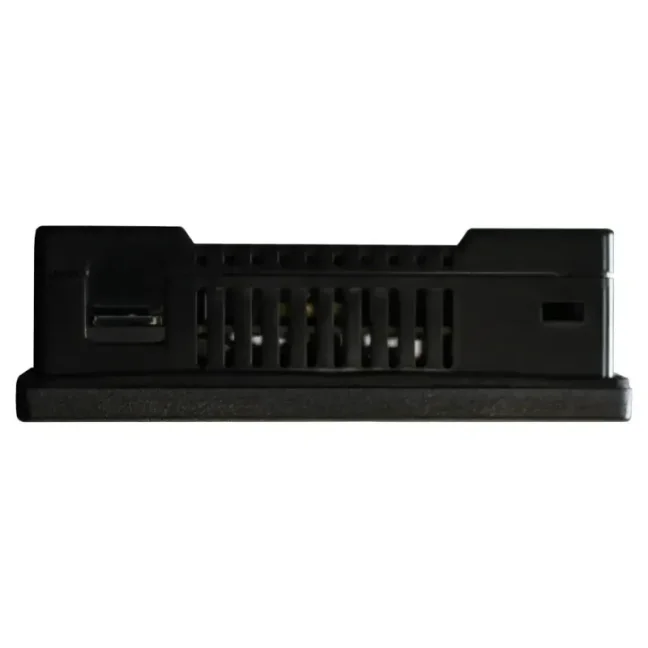

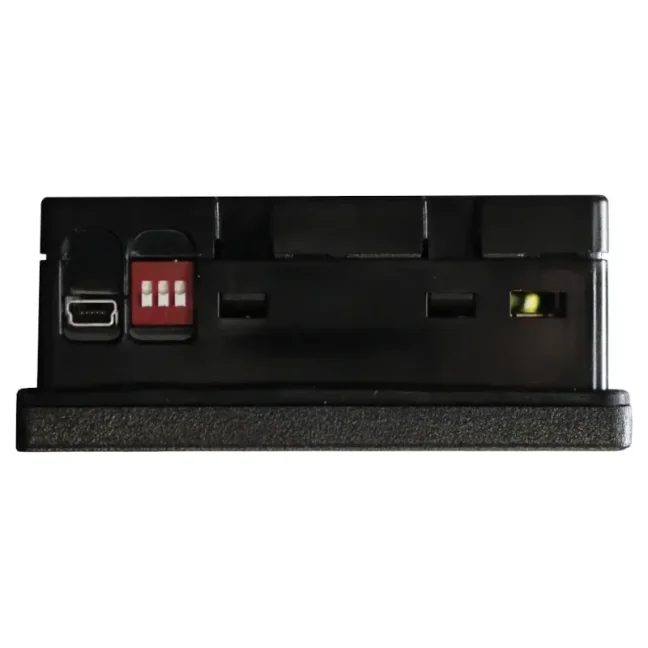

Galería de fotos y conexión.

Haga clic para abrir una imagen separada en una vista más grande.

Preguntas frecuentes

¿Necesito PLC o HMI por separado?

CANVAS 5 contiene PLC, pantalla táctil a color y 12 integrado I/O. No necesita PLC y HMI por separado para la misma tarea sencilla. En caso de un número mayor u otro tipo de señales, se agregará el I/O correspondiente.

¿Qué es gratis y qué tiene un precio aparte?

Cscape estándar es gratuito con cada panel. Puede crear el programa PLC y las pantallas HMI sin una licencia de programación paga. Las funciones adicionales tienen sus propios términos de licencia. El préstamo gratuito de productos seleccionados durante los 14 días se gestiona individualmente según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. Los accesorios, la formación y el trabajo de los técnicos se cotizarán según el alcance.

¿Cómo decidir entre X4 y CANVAS 5?

Comparar las señales, pantallas y comunicaciones necesarias. CANVAS 5 tiene entradas digitales 4, salidas de transistor 4, entradas analógicas de voltaje/corriente 4 y gráficos CANVAS. El mismo tamaño de pantalla en sí mismo no significa el mismo equipo. Envía una lista de señales y seleccionaremos un modelo adecuado.

¿Conecto Pt100 directamente o necesito una salida analógica?

Los canales analógicos integrados son entradas de voltaje/corriente únicamente. Para medición directa Pt100, termopar o para salida analógica, seleccionamos una extensión adecuada u otro panel.

¿Cómo puedo consultar la disponibilidad de un préstamo de prueba?

Haga clic en Solicitar un préstamo de prueba y describa su aplicación. Comprobaremos el modelo adecuado, su disponibilidad, las fechas y las condiciones. Los préstamos de productos seleccionados se acuerdan individualmente.

¿Puedes ayudar con el primer proyecto?

Asesoramos en la selección de equipos y ofrecemos formación en Liberec para individuos y grupos. Si es necesario prepararemos el diseño del proyecto y montaje con nuestros propios técnicos.

¿Por qué comprar en FOXON?

Distribuidor HORNER

Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.

Selección según su proyecto

Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.

Soporte técnico y formación.

Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.

Diseño y montaje de la solución.

Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.

Más de 3 500clientes
Entregamos amás de 100 países del mundo
¿Entrega urgente?Lo comprobaremos, contáctanos inmediatamente.

Videotutoriales por tema

Vídeos preparados por Horner. Los títulos traducidos y las anotaciones explican su contenido. Los videos están en inglés; Las muestras pueden utilizar otro modelo de la misma serie.

Primer proyecto y programación.

  • Primer proyecto con CANVASGet Started with Cscape 10 and Canvas
    Conexión del panel, configuración del hardware, programación de la lógica y la primera pantalla.Reproducir vídeo
  • Orientación en el proyecto Cscape 10The Cscape 10 Project Navigator
    Trabajar con el navegador de proyectos y visión general de sus partes en Cscape 10.Reproducir vídeo
  • Programación en lenguajes IEC 61131IEC 61131 Logic Programming in Cscape 10
    Presentamos las capacidades del editor de lógica de control IEC en Cscape 10.Reproducir vídeo
  • Subiendo el programa al panelCscape 10 Program Downloads
    Opciones y procedimientos de transferencia de programas en Cscape 10.Reproducir vídeo

Entradas, salidas y control

  • Conversión de señal a presión, temperatura o nivelAnalog IO Scaling in Cscape
    Conversión de valores de sensores analógicos a unidades físicas en el programa.Reproducir vídeo
  • Condiciones por valor, hora y fechaCompare Functions (Including LIMIT & Time/Date) in Cscape
    Funciones de comparación que incluyen límites y trabajo con hora y fecha.Reproducir vídeo
  • Valores iniciales de los parámetros de la máquina.Using Setpoints with Horner Controllers
    Establecer y transferir valores iniciales de variables; el procedimiento depende del idioma seleccionado.Reproducir vídeo

Registro de datos, gráficos y archivos

  • Configuración del registro de datos operativosProgramming and using Datalogging on the OCS
    Conceptos básicos de programación y uso del registro de datos en la unidad de control OCS.Reproducir vídeo
  • Visualización de tendencias en un gráficoUsing Trends on the Horner OCS
    Utilizar tendencias para mostrar la evolución de los valores monitorizados.Reproducir vídeo
  • Gestión de archivos de datos grabadosTake Control of Horner Datalogging Files
    Trabajar con archivos que se crean cuando los datos se registran en un medio de almacenamiento.Reproducir vídeo

Comunicación y protección del programa

  • Configuración y solución de problemas de RTU ModbusConfiguración maestra de RTU Modbus y solución de problemas
    Establecer el rol de maestro y encontrar problemas en la comunicación serial Modbus RTU.Reproducir vídeo
  • Intercambio de datos a través de Modbus TCPUsing Modbus TCP for OCS to OCS Communication
    Ejemplo de conexión de controladores OCS e intercambio de datos a través de Ethernet.Reproducir vídeo
  • Protección del programa creadoCscape Security: Protecting your IP in the Horner OCS
    Protección de su programa en Cscape, incluida la función OEM Lock.Reproducir vídeo

Display, pantallas y alarmas

  • Creación de pantallas CANVASCanvas Graphics Overview in Cscape 10
    Descripción general de objetos gráficos para CANVAS: valores, botones, indicadores y controles.Reproducir vídeo

Elija los procedimientos según la serie, equipo y versión Cscape de su dispositivo.

Primer proyecto, configuración inicial y soporte

Equipo para la puesta en marcha inicial

Seleccionaremos una fuente de alimentación, conexiones y posibles I/O externas adecuadas para este panel. El presupuesto detallará el hardware y la ayuda opcional para la puesta en marcha. Cscape estándar es gratuito.

Ayuda con tu proyecto

Organizamos consultas, configuración, programación o formación en Liberec para individuos y grupos. Confirmaremos el alcance del trabajo, la producción, el precio y el plazo con antelación.

El precio de todo el montaje y servicios es bajo petición. El precio del panel en sí permanece en la oferta anterior. Seleccionamos sensores y elementos controlados según la tarea real.

Ejemplos de implementación HORNER

Ver implementaciones específicas de HORNER X4 y X7 en fabricantes de máquinas. El modelo utilizado y su implementador se enumeran en el estudio correspondiente.

Pruebe y elija para su tarea

Función de tecnología de envío, señales necesarias y fecha límite. Comprobaremos la posibilidad de un préstamo o discutiremos un producto adecuado y el precio del equipo necesario.

Propiedades HORNER CANVAS 5

Usted está solicitando HE-CV-043C-01 en esta página. Dispone de una combinación fija de entradas digitales 4, salidas de transistor 4 y entradas analógicas 4. Si necesitas salidas de relé o analógicas o un número diferente de señales, te ayudamos a elegir una extensión u otro panel.

Diseño y tipos de señales.

HE-CV-043C-01

Entradas digitales 4, salidas de transistor 4 y entradas analógicas 4 0-10 V, 0-20 mA o 4-20 mA.

Para trabajos con menos señales y un requisito de pantalla táctil a color. No tiene relé incorporado ni salidas analógicas.

Sistema de control y versiones

ProgramaciónCscape 10; Ladder avanzado y lenguajes IEC 61131-3
Memoria de programa2 MB
Ciclo de lógica0,02 ms/kB
Pantalla4,3″ táctil resistivo, 65 mil colores
Resolución y brillo480 × 272 px; 450 cd/m²
Pantallas y memoria gráficaHasta pantallas 1 023; Memoria de pantalla 22 MB
Medios de almacenamientomicroSD en FAT32; medios USB compatibles a través de USB-A

Entradas y salidas

Entradas digitales4; los contadores rápidos utilizan los mismos canales de entrada; 4 HSC a 500 kHz
Salidas digitales4 transistorizado; máx. 0,5 A por canal, máx. 2 A en total
Entradas analógicas4; 0-10 V, 0-20 mA, 4-20 mA; 12 bits
Salidas analógicasNo están incorporados
Salidas de reléNo están incorporados
Entradas directas de temperaturaPara Pt100 o termopar, se necesita una extensión o convertidor externo correspondiente
Las entradas analógicas integradas admiten 0-10 V, 0-20 mA y 4-20 mA; La medición directa de Pt100 y termopares no es su función. Configure el modo de corriente o voltaje según la conexión y configuración. Los contadores de alta velocidad utilizan las mismas cuatro entradas digitales. Las salidas de transistores están limitadas a 0,5 A por canal y 2 A en total; controlar la carga de potencia a través del elemento de potencia correspondiente. CANVAS 5 no tiene salidas analógicas o de relé integradas.

Puertos y funciones de comunicación

Ethernet1× 10/100 Mb/s; por ejemplo Modbus TCP, FTP, SMTP y ASCII
Puertos serie1× RS232 y 1× RS485; conector común MJ1/2
CAN1×; CsCAN, CANopen, DeviceNet y J1939 según configuración
USB Mini-BConexión a PC para programación y acceso a datos
USB-AHost USB para dispositivos y medios de almacenamiento compatibles
Web y transferencia de datosWebMI+ y MQTT; configuración en Cscape 10
I/O de expansiónSelección según las señales requeridas, configuración de bus y proyecto.

Condiciones de montaje y funcionamiento.

Fuente de alimentación10-30 V DC
Consumo de corriente típico con retroiluminación completaAproximadamente 118,85 mA a 24 V DC
Dimensiones del dispositivo (ancho x alto x fondo)125,2 × 96,2 × 45 mm
Recorte de montaje119,5 × 90,5 mm; tolerancia +0,5 / -0 mm
Peso del dispositivo271 g
Temperatura de funcionamiento-10 a +60°C
Temperatura de almacenamiento-30 a +70°C
Humedad relativa5-95 %, sin condensación
Breve caída de alimentaciónDurante una breve caída de alimentación de aproximadamente 100 ms, las salidas activas pueden permanecer encendidas durante aproximadamente 1 segundo durante el reinicio. Téngalo en cuenta al diseñar la alimentación y el control.

Contenido del suministro y accesorios

Panel HE-CV-043C-01 y accesorios de montaje. Confirmaremos la gama exacta de conectores suministrados antes de realizar el pedido. Seleccione la fuente, cable de programación, medio de memoria y sensores por separado según el montaje.

Fuente de alimentación de 24 V DC y conexión de programación USB Mini-B o Ethernet; artículos separados según la configuración.

Accesorios3
