Pantalla táctil industrial resistiva de 15" NODKA A152

Pantalla táctil industrial resistiva de 15" NODKA A152


NODKA

Monitor industrial NODKA PANEL5000-A152-TU de 15″, pantalla táctil resistiva, 1024 × 768 (4:3), brillo de 450 cd/m². DVI + VGA, función táctil vía USB, alimentación de 12-24 V CC. Parte frontal IP65. Dimensiones totales: 395 × 313 × 54 mm. Montaje en panel o VESA. Más

Código del producto: PANEL5000-A152-TU

543 EUR sin IVA (657,03 EUR IVA incl.)
Tasa de reciclaje 0,51 EUR incluido en el precio.
En stock
uds.
(3 uds. En stock)

Rezervace termínu

Solicitar presupuesto
NODKA

Monitor industrial NODKA PANEL5000-A152-TU de 15″, pantalla táctil resistiva, 1024 × 768 (4:3), brillo de 450 cd/m². DVI + VGA, función táctil vía USB, alimentación de 12-24 V CC. Parte frontal IP65. Dimensiones totales: 395 × 313 × 54 mm. Montaje en panel o VESA. Más

Código del producto: PANEL5000-A152-TU

NODKA / PANEL5000-A152-TU15″ · Pantalla táctil resistiva

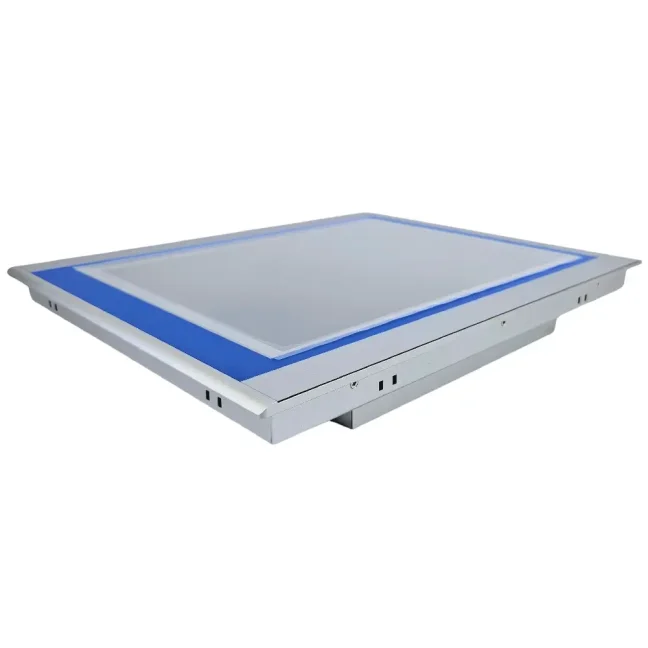

Monitor de 15″ PANEL5000-A152-TU visto desde la parte frontal

Relación de aspecto 4:3 · Montaje en panel o VESA

Monitor táctil industrial de 15″

NODKA
PANEL5000-A152-TU

1024 × 768 · DVI + VGA
Pantalla táctil resistiva, conexión USB

Monitor táctil de 15″ para conectar a un PC industrial. Resolución 1024 × 768, relación de aspecto 4:3 y brillo 450 cd/m². Entradas de vídeo: DVI + VGA. El control táctil se conecta mediante un cable USB independiente. Alimentación: 12-24 V CC. El grado IP65 se aplica a la parte frontal si se instala correctamente.

15″, 4:3450 cd/m²Parte frontal IP65

Garantía de 2 años · Posibilidad de ampliarla, previo pago, hasta 4 años

15″ / 1024 × 768Relación de aspecto 4:3
Pantalla táctil resistivaControl táctil a través de USB
DVI + VGAImagen; control táctil independiente a través de USB
12-24 V DCAlimentación de entrada
Pantalla y diseño

Resolución de 1024 × 768 y brillo de 450 cd/m²

Pantalla de 15″ con una resolución de 1024 × 768, un brillo de 450 cd/m² y un contraste de 800:1. Retroiluminación LED y ajuste de la imagen mediante el menú OSD situado en la parte trasera.

Visualización de la máquina

Para visualizar la aplicación HMI/SCADA que se ejecuta en el ordenador conectado. Adapta la resolución y la relación de aspecto al diseño de las pantallas.

Ajustes de imagen

El brillo y el contraste se ajustan a través del menú OSD con los botones situados en la parte trasera del monitor.

Montaje y cableado

Antes de realizar la selección, compruebe el recorte, la profundidad de instalación, la conexión de vídeo y la conexión USB táctil.

Conexión del monitor

Imagen a través de DVI + VGA, función táctil a través de USB

Para la imagen, utilice una de las entradas de vídeo. Conecte el control táctil al ordenador mediante un cable USB independiente.

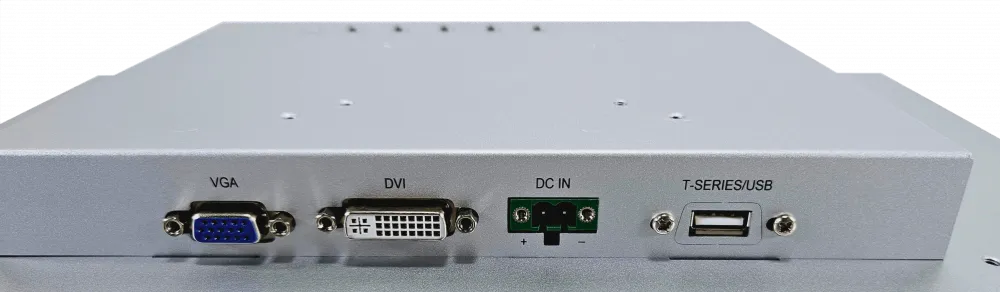

Entradas de vídeo DVI + VGA, conexión táctil USB y alimentación independiente
Entradas de vídeo DVI + VGA, conexión táctil USB y alimentación independiente
  • DVI + VGASeñal de vídeo procedente de un PC u otra fuente compatible. Seleccione la entrada en función de la salida de su ordenador.
  • USB táctilUna conexión USB independiente transmite las órdenes táctiles al ordenador. El cable de vídeo no transmite los comandos táctiles.
  • 12-24 V DCAlimentación independiente del monitor. La fuente de alimentación y el cableado se seleccionarán en función de la instalación y de la configuración solicitada.

Se trata de un monitor independiente. El sistema operativo y el software de visualización se ejecutan en el PC conectado. Confirmaremos la conexión y el controlador para la revisión de la unidad suministrada.

Control táctil

Pantalla táctil resistiva y calibración

La capa táctil resistiva reacciona a la presión. Para su manejo con el dedo, una punta adecuada o guantes de trabajo; compruebe los guantes específicos y el método de manejo según la aplicación.

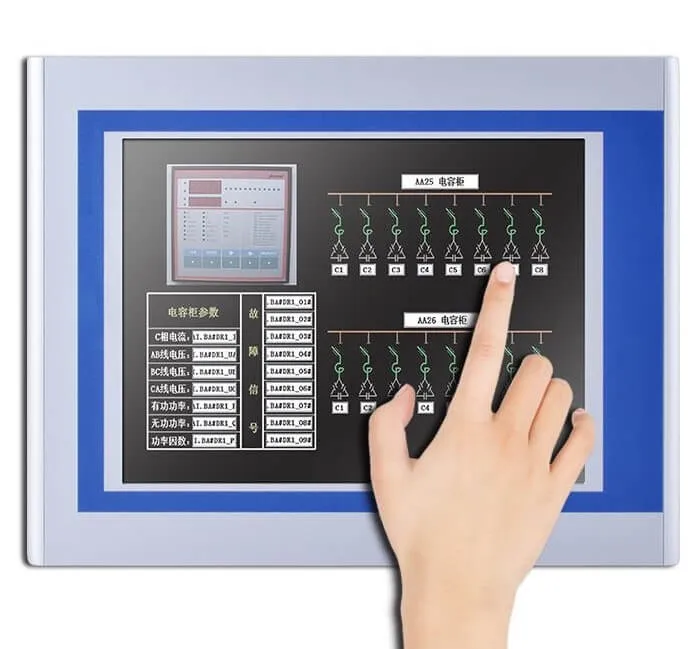

Ilustración del control táctil del monitor
Ilustración del control táctil del monitor

El modelo PANEL5000-A152-TU utiliza USB para la transmisión de comandos táctiles. No lo confunda con el modelo TS para conexión serie RS232. Tras instalar el controlador adecuado, realice la calibración táctil.

Montaje y dimensiones

Montaje en panel o en soporte VESA

ModeloPANEL5000-A152-TU
Diagonal / resolución15″ / 1024 × 768
Dimensiones totales (an × al × prof)395 × 313 × 54 mm
Abertura de montaje (ancho × alto)376 × 300 mm
Peso neto4,3 kg
MontajePara montaje en panel o VESA; verificaremos el soporte y la distancia entre ejes según la revisión.

El monitor se puede empotrar en un panel o colocarse en un soporte adecuado para pared o de sobremesa. Antes de realizar el recorte, confirma el plano dimensional y el método de fijación de cada unidad concreta. Deja espacio detrás del monitor para los conectores y el recorrido de los cables.

Protección y condiciones de funcionamiento

Parte frontal IP65

El grado de protección IP65 se aplica a la parte frontal siempre que la instalación sea correcta. La cubierta trasera, los conectores y las uniones de cables requieren protección en función de las condiciones de instalación.

Vista ilustrativa de la parte frontal de la serie; la protección IP65 es válida si la instalación se realiza correctamente.
Vista ilustrativa de la parte frontal de la serie; la protección IP65 es válida si la instalación se realiza correctamente.

Temperatura de funcionamiento: de −20 a +60 °C. Temperatura de almacenamiento: de −30 a +80 °C. Humedad relativa del 15 al 95 % a 40 °C, sin condensación.

Fotografías detalladas

Superficie frontal, carcasa, conectores y embalaje

Las fotografías muestran modelos concretos, así como vistas ilustrativas del diseño de la gama. Confirmaremos la configuración de los conectores y el contenido de los accesorios para la unidad solicitada.

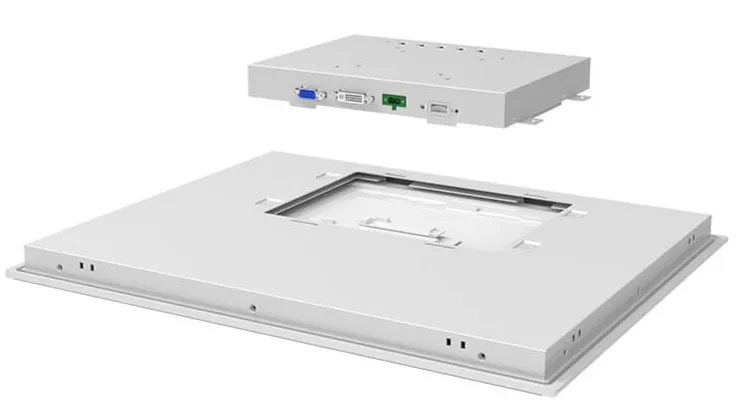

Imagen ilustrativa de la cubierta trasera y la estructura de los monitores de la serie
Imagen ilustrativa de la cubierta trasera y la estructura de los monitores de la serie

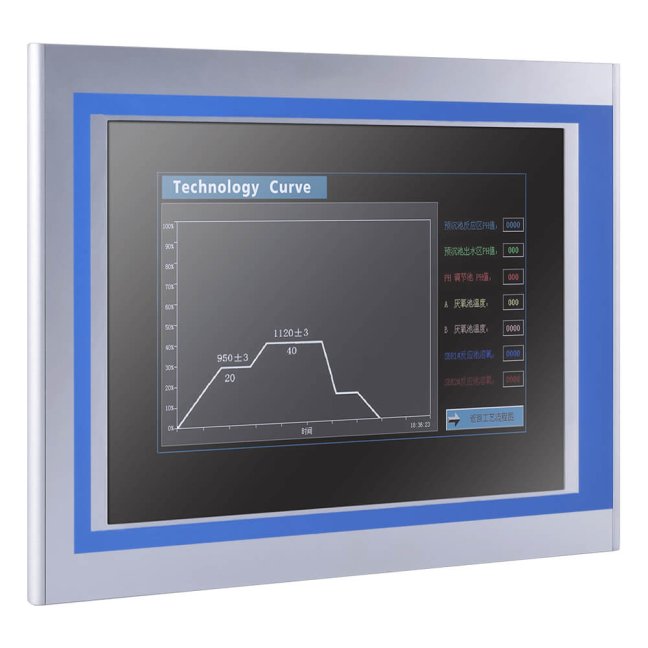

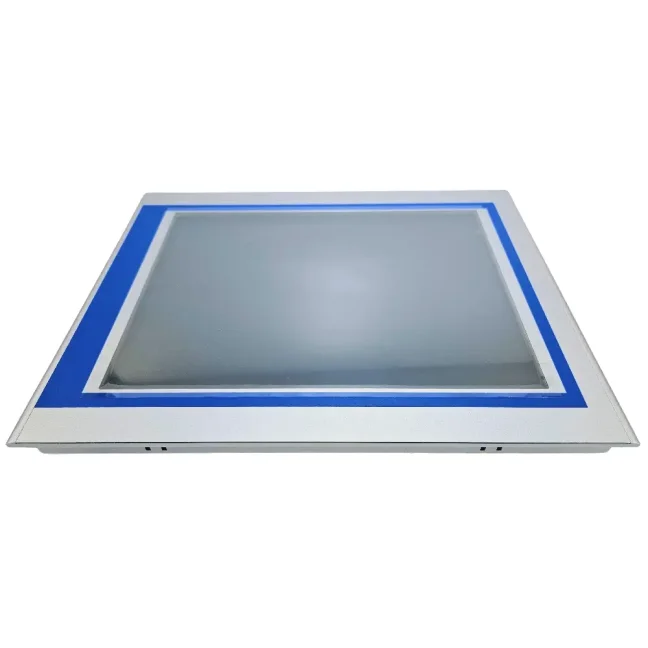

Superficie frontal del monitor resistivo
Superficie frontal del monitor resistivo

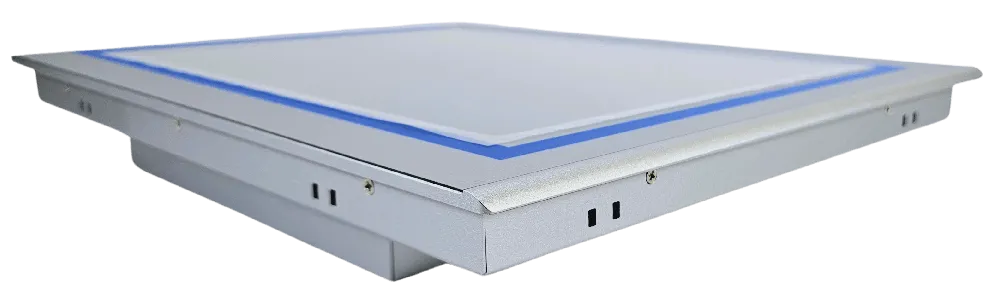

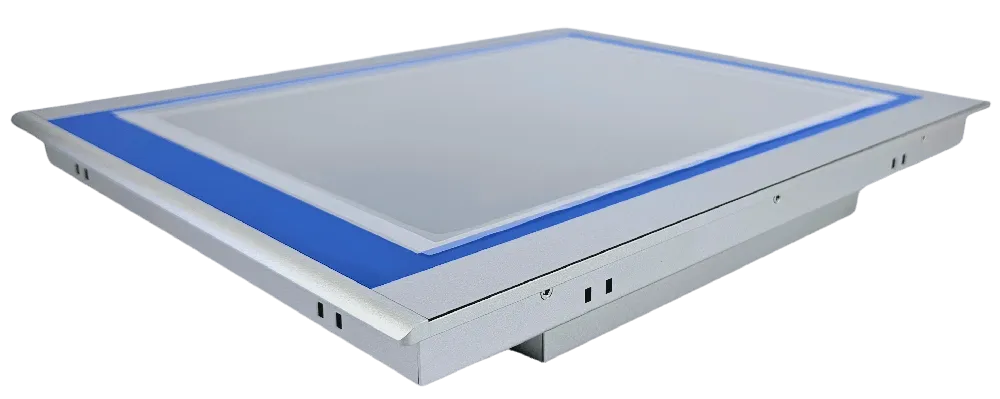

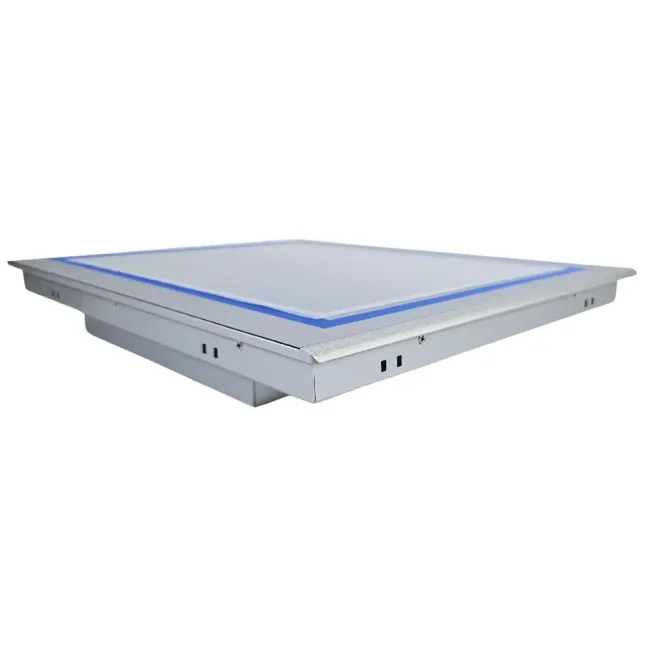

Cristal, marco y perfil lateral
Cristal, marco y perfil lateral
El monitor visto desde el reverso
El monitor visto desde el reverso

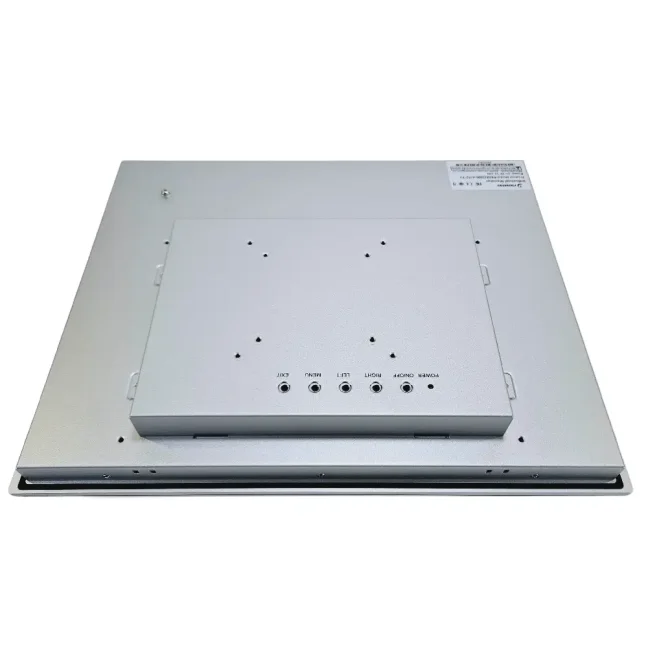

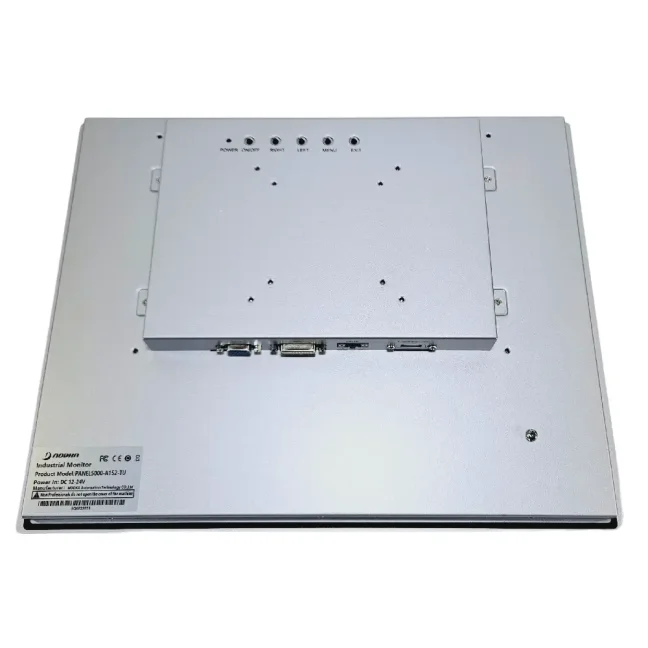

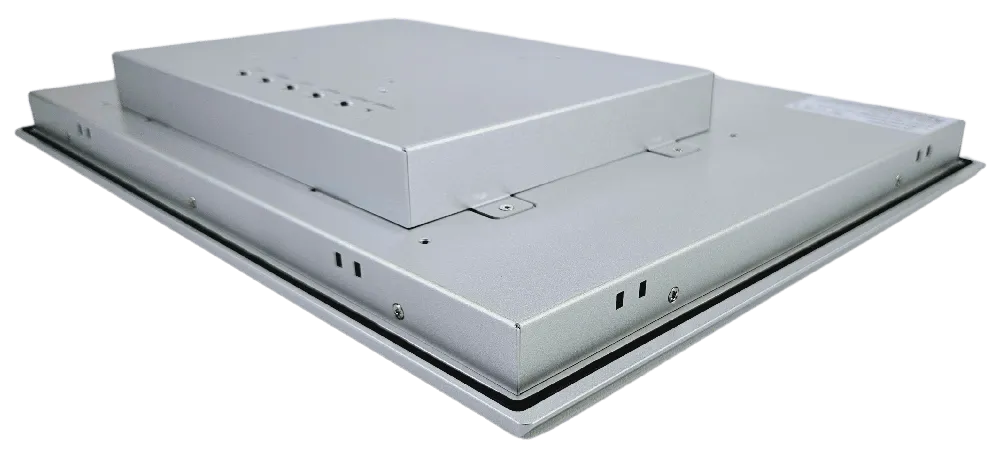

Cubierta trasera y puntos de montaje
Cubierta trasera y puntos de montaje

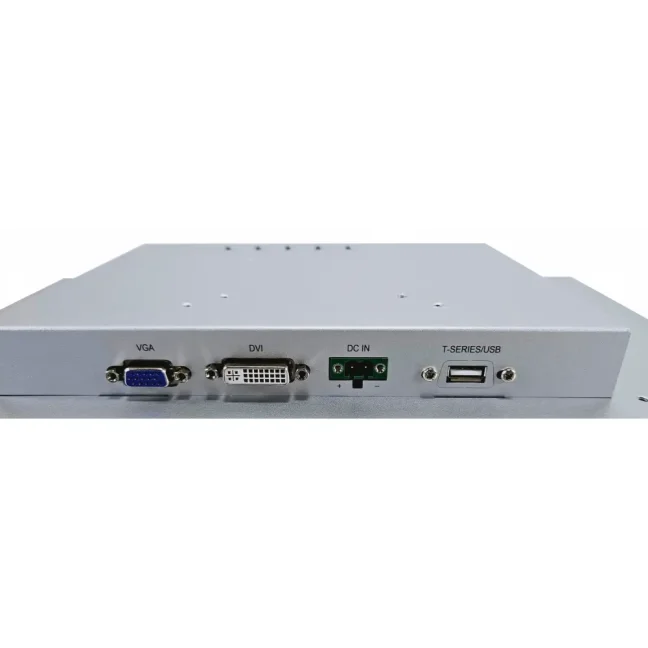

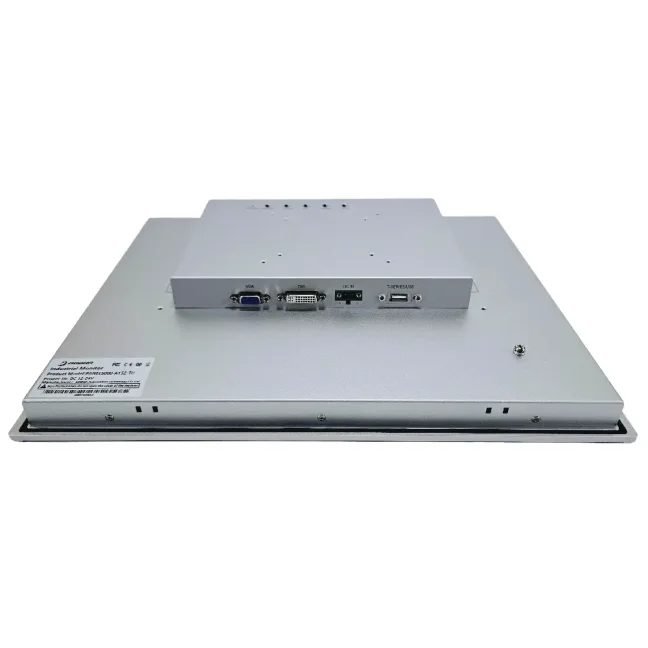

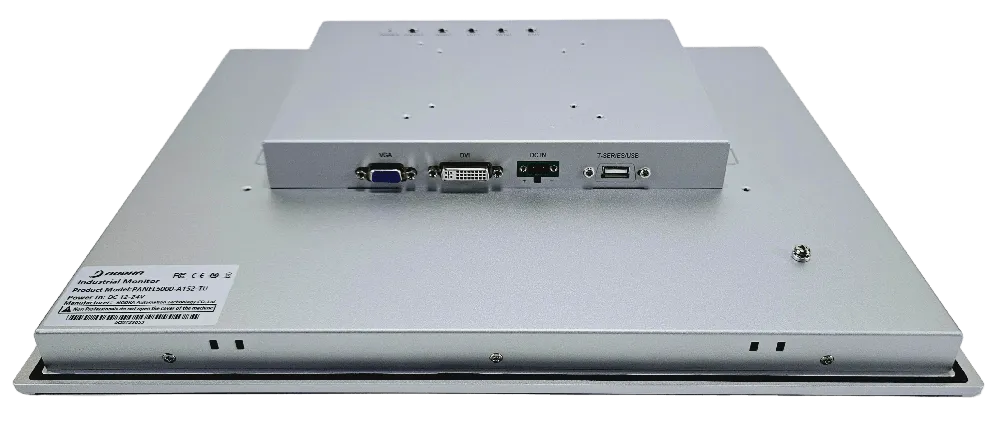

Parte trasera con conectores
Parte trasera con conectores

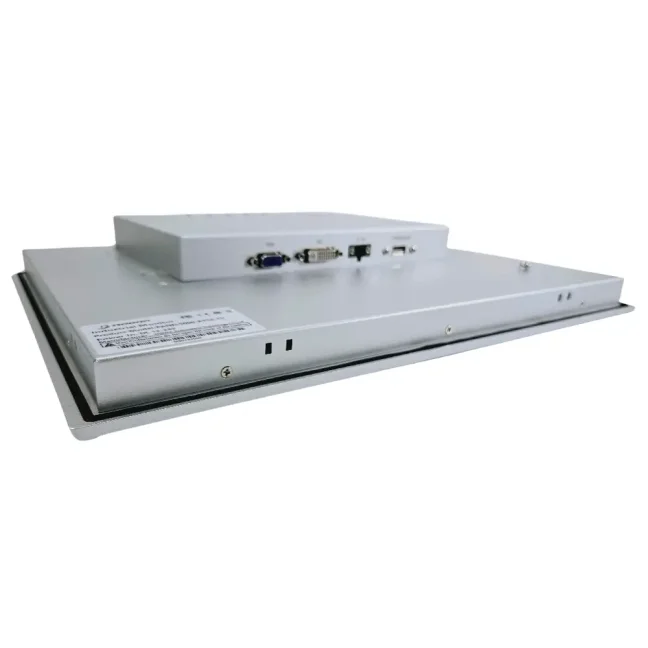

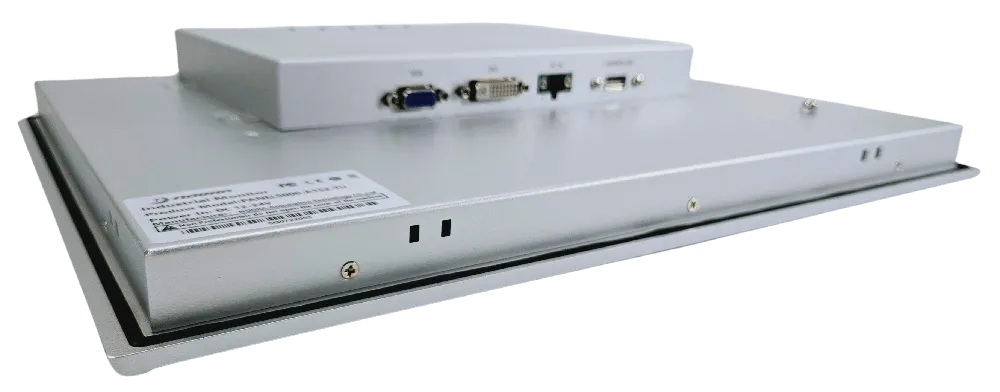

Vista lateral del módulo trasero
Vista lateral del módulo trasero

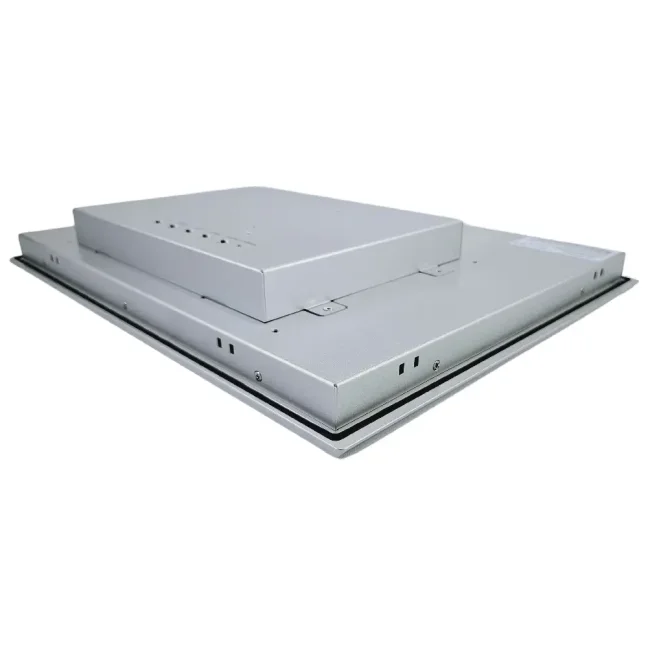

Cubierta trasera vista desde el otro lado
Cubierta trasera vista desde el otro lado

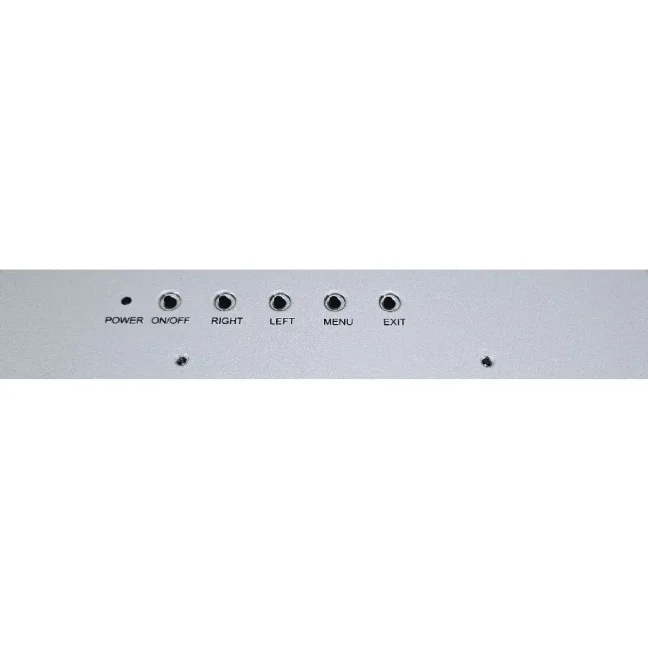

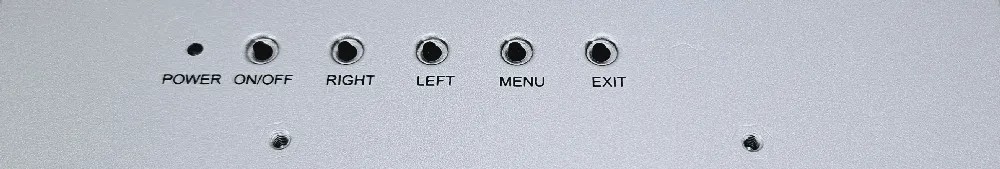

Botones de configuración de imagen OSD
Botones de configuración de imagen OSD

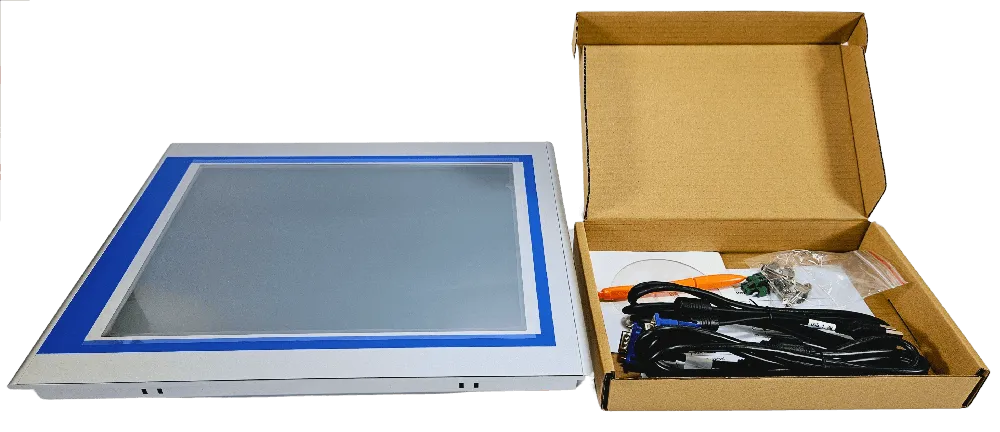

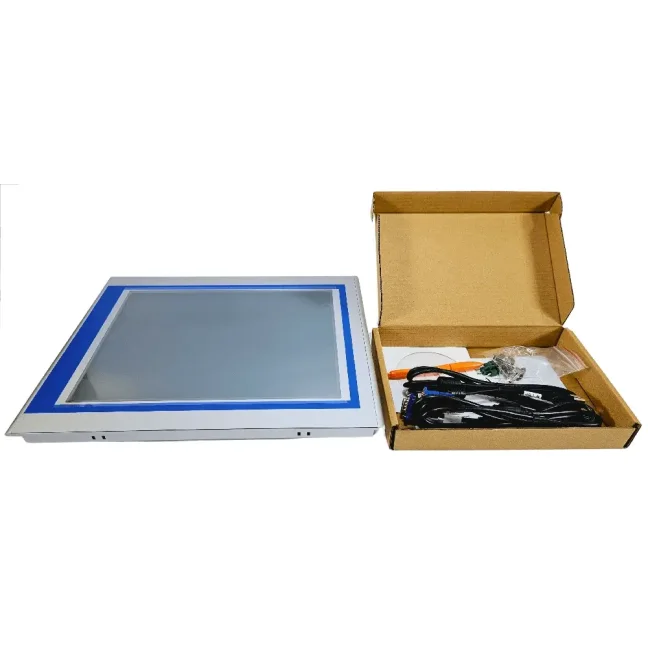

Ejemplo de monitor y accesorios incluidos en el embalaje
Ejemplo de monitor y accesorios incluidos en el embalaje

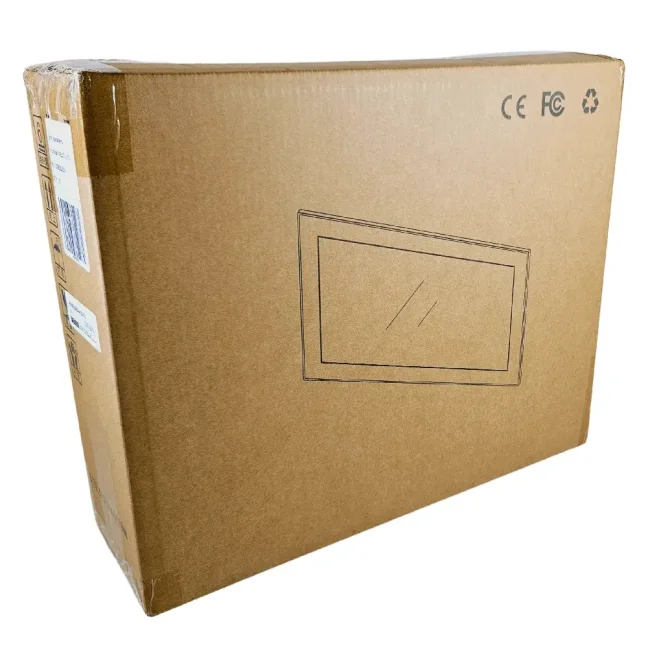

Embalaje de transporte del monitor
Embalaje de transporte del monitor
Contenido del envío y accesorios

Cables, montaje y alimentación

El suministro incluye un cable de vídeo y un cable USB, una regleta de alimentación y los accesorios de montaje según el modelo. Confirmaremos el contenido exacto y la longitud de los cables en la oferta.

El adaptador de corriente, los cables más largos, el cable de vídeo digital y el soporte VESA se suministran bajo pedido. No los considere parte automática del suministro.

Cuestiones prácticas

Antes de realizar el pedido

¿Basta con conectar el monitor con un cable de vídeo?

Para la imagen utilice una entrada de vídeo (DVI + VGA). Para el control táctil conecte también un cable USB al ordenador y alimente el monitor con 12-24 V CC.

¿Se ejecuta el software de visualización directamente en el monitor?

No. Se trata de un monitor independiente. Las aplicaciones y el sistema operativo se ejecutan en el ordenador conectado u otra fuente de señal de vídeo.

¿Cómo configurar el control táctil?

Para este modelo, elija el controlador USB adecuado y realice la calibración. Comprobaremos el sistema operativo y la compatibilidad del controlador antes de la entrega.

¿La clasificación IP65 se aplica a todo el monitor?

La clasificación IP65 se aplica a la parte frontal siempre que la instalación sea correcta. Los conectores traseros y las uniones de los cables deben estar protegidos por las condiciones de instalación.

¿Se puede utilizar el soporte o el recorte del monitor actual?

Compare las dimensiones totales, la profundidad, el recorte, la distancia VESA y el método de fijación de cada revisión concreta. No basta con que la diagonal sea la misma.

¿Se incluyen el adaptador de corriente y el cable de vídeo digital?

Confirmaremos el adaptador, el cable de vídeo digital y el soporte según la oferta. Los seleccionaremos en función del ordenador conectado y del tipo de montaje requerido.

¿Se puede ampliar la garantía?

La garantía básica es de 2 años. Si lo desea, podemos ofrecerle una ampliación de la misma hasta 4 años. Le confirmaremos las condiciones y el precio en la oferta.

Suministros y asistencia técnica de NODKA

¿Por qué hacer un pedido en FOXON?

Somos el distribuidor de NODKA para la República Checa, Eslovaquia y Hungría.
Te ayudaremos a elegir el monitor, a conectarlo a tu ordenador y a instalarlo correctamente.

Selección según la aplicación

Repasaremos la resolución, el tipo de pantalla táctil, el entorno y los requisitos de manejo. Comprobaremos la conexión con un ordenador concreto.

Monitores y recambios en stock

Disponemos de monitores y piezas en stock. Confirmaremos la disponibilidad de un modelo concreto y la cantidad solicitada antes de realizar el pedido.

Desde una sola pieza hasta series completas

Suministramos tanto un solo monitor para un puesto de trabajo concreto como series más grandes para fabricantes de maquinaria e integradores. Acordamos los plazos y las entregas posteriores.

Montaje y accesorios

Elegiremos el soporte, la fuente de alimentación y el cableado. Comprobaremos los requisitos relativos al marco, el color o el logotipo propio para cada proyecto concreto.

Monitores y ordenadores industriales

Elegimos un ordenador adecuado para el monitor. La configuración de la memoria RAM, el SSD, el sistema operativo y la posible preinstalación de software se realizan en este ordenador conectado.

Asistencia técnica

Te asesoraremos sobre la conexión de la pantalla y la función táctil, los controladores y la puesta en marcha. Adaptaremos el alcance de la asistencia a la aplicación concreta.

La garantía básica es de 2 años. Si lo desea, podemos ofrecerle una ampliación de la misma hasta 4 años. Le confirmaremos las condiciones y el precio en la oferta.

CZ · SK · HUDistribución NODKA
A partir de una unidadhasta las grandes series
Conexión y montajeCables, soporte y alimentación
Documentación y controladores

Ficha técnica PANEL5000-A152-TU

En la pestaña «Descargas» encontrará la ficha técnica del modelo en cuestión o de su gama, incluido el plano de dimensiones. El controlador táctil se selecciona en función de la revisión del controlador y del sistema operativo del ordenador conectado.

Abrir archivos para descargar

Comparación de monitores táctiles

Selecciona la resolución y la relación de aspecto para tu aplicación, la entrada de vídeo necesaria y el tipo de pantalla táctil. Confirma el recorte antes de realizar el orificio según la revisión exacta del monitor.

ModeloPantallaResolución / relación de aspectoTáctilClaridadEntradas de vídeoAbertura de montaje (ancho × alto)
PANEL5000-A122-TUH12,1″1024 × 768 / 4:3Resistiva300 cd/m²DVI + VGA304 × 230 mm
PANEL5000-A152-TU15″1024 × 768 / 4:3Resistiva450 cd/m²DVI + VGA376 × 300 mm
PANEL5000-A172-TU17″1280 × 1024 / 5:4Resistiva250 cd/m²DVI + VGA411 × 325 mm
PANEL5000-A192-TU19″1280 × 1024 / 5:4Resistiva250 cd/m²DVI + VGA443 × 352 mm
PANEL5000-A2152-TU21,5″1920 × 1080 / 16:9Resistiva250 cd/m²DVI + VGALo confirmaremos según el plano de revisión
PANEL5000-C1563-L15,6″1366 × 768 / 16:9Multitáctil capacitiva400 cd/m²HDMI + VGA387 × 240 mm
PANEL5000-C2153W-L21,5″1920 × 1080 / 16:9Multitáctil capacitiva250 cd/m²HDMI + VGA533 × 325 mm
PANEL5000-C173-L17″1280 × 1024 / 5:4Multitáctil capacitiva250 cd/m²HDMI + VGA411 × 325 mm
PANEL5000-C2152W-L21,5″1920 × 1080 / 16:9Multitáctil capacitiva250 cd/m²DVI-D + VGA533 × 325 mm
PANEL5000-C193-L19″1280 × 1024 / 5:4Multitáctil capacitiva250 cd/m²HDMI + VGA442 × 351 mm
PANEL5000-C123-LH12,1″1024 × 768 / 4:3Multitáctil capacitiva350 cd/m²HDMI + VGA304 × 230 mm
PANEL5000-C122W-L12,1″1280 × 800 / 16:10Multitáctil capacitiva400 cd/m²DVI-D + VGA310 × 221 mm
PANEL5000-C1853W-L18,5″1366 × 768 / 16:9Multitáctil capacitiva250 cd/m²HDMI + VGA463 × 287 mm
PANEL5000-C153-L15″1024 × 768 / 4:3Multitáctil capacitiva350 cd/m²HDMI + VGA354 × 278 mm

El modelo C2152W utiliza DVI-D y VGA, mientras que el C2153W utiliza HDMI y VGA. Para la función táctil, ambos requieren una conexión USB independiente. Las siglas L y LH en los modelos C1563 y C1853 indican diferentes versiones de la pantalla; en el resumen se ofrecen las versiones L.

Conexión del monitor al ordenador

ImagenPC → HDMI, DVI o VGA según el monitor → pantalla
TáctilPC ↔ independiente USB ↔ controlador táctil del monitor
AlimentaciónFuente de alimentación adecuada: 12-24 V CC → monitor

El monitor muestra la aplicación que se ejecuta en el PC conectado. El cable de vídeo no transmite comandos táctiles; la fuente de alimentación, los cables y el controlador se seleccionan en función de la configuración concreta.

PANEL5000-A152-TU

Características técnicas

Parámetros del monitor independiente. Las conexiones de vídeo, táctil y alimentación son independientes. La revisión concreta suministrada determina el montaje y los accesorios.

Pantalla
ModeloPANEL5000-A152-TU
Diagonal / tecnología LCDLCD TFT de 15″, relación de aspecto 4:3
Resolución1024 × 768
Superficie útil (ancho × alto)304,13 × 228,1 mm
Jas450 cd/m²
Contraste800:1
Colores16,7 millones
Ángulos de visiónH 150° / V 140° (horizontal / vertical)
RetroiluminaciónLED
MTBF LCD30 000 h; parámetro estadístico, no es el plazo de garantía
Ajustes de imagenMenú OSD y botones en la parte trasera, ajuste de brillo y contraste
Control táctil y conexiones
Capa táctilResistiva, tecnología de 5 hilos
Conexión táctilUSB, cable independiente para el ordenador
Entradas de vídeoDVI + VGA
Transmitancia óptica>81 %
Resolución de la capa táctil4096 × 4096; no es la resolución de la pantalla LCD
Códigos de las variantes táctilesTU / TUH = pantalla táctil USB; TS / TSH = versión serie RS232, no incluida en esta oferta
Controlador y calibraciónSeleccione el controlador adecuado en función del controlador y del sistema del PC conectado; una vez instalado, realice la calibración.
Respuesta de la capa táctil<5 ms
Dureza de la superficie3H
Alimentación y diseño mecánico
Tensión de entrada12-24 V DC
Dimensiones totales (an × al × prof)395 × 313 × 54 mm
Abertura de montaje (ancho × alto)376 × 300 mm
Peso neto4,3 kg
MontajePara montaje en panel o VESA; verificaremos el soporte y la distancia entre ejes según la revisión.
Diseño frontalAleación de magnesio, lámina frontal protectora de PET
Contenido del suministroCable de vídeo y USB, bornero de alimentación y accesorios de montaje según el modelo; confirmaremos el contenido exacto en la oferta.
Accesorios opcionalesAdaptador de corriente, cables más largos, cable de vídeo digital y soporte VESA según la oferta
Entorno y asistencia
Grado de protecciónIP65 en la parte frontal si se instala correctamente; la parte trasera no cumple con la norma IP65
Temperatura de funcionamiento−20 a +60 °C
Temperatura de almacenamientoDe −30 a +80 °C
Humedad relativa15-95 % a 40 °C, sin condensación
Resistencia a las vibraciones y a los golpesConfirmaremos los parámetros y las condiciones de ensayo para cada revisión y montaje concretos.
Garantía de FOXON2 años, con opción de ampliación de pago hasta 4 años
