Pantalla táctil industrial capacitiva de 15" NODKA C153

Pantalla táctil industrial capacitiva de 15" NODKA C153


NODKA

Monitor capacitivo industrial de 15″ NODKA PANEL5000-C153-L, 1024 × 768 (4:3), brillo de 350 cd/m², contraste de 1000:1. HDMI + VGA, función táctil a través de USB 2.0 tipo B, hasta 10 toques simultáneos en Windows. 12-24 V CC, consumo de 10 W. Parte frontal IP65, funcionamiento de −20 a +60 °C, dimensiones 371 × 295 × 47 mm, recorte 354 × 278 mm, montaje en panel o VESA. Más

Código del producto: PANEL5000-C153-L

513 EUR sin IVA (620,73 EUR IVA incl.)
Tasa de reciclaje 0,51 EUR incluido en el precio.
En stock
uds.
(2 uds. En stock)

Rezervace termínu

Solicitar presupuesto
NODKA

Monitor capacitivo industrial de 15″ NODKA PANEL5000-C153-L, 1024 × 768 (4:3), brillo de 350 cd/m², contraste de 1000:1. HDMI + VGA, función táctil a través de USB 2.0 tipo B, hasta 10 toques simultáneos en Windows. 12-24 V CC, consumo de 10 W. Parte frontal IP65, funcionamiento de −20 a +60 °C, dimensiones 371 × 295 × 47 mm, recorte 354 × 278 mm, montaje en panel o VESA. Más

Código del producto: PANEL5000-C153-L

NODKA / PANEL5000-C153-L15″ · Pantalla táctil capacitiva
Monitor PANEL5000-C153-L de 15″, visto desde la parte delantera y trasera

Pantalla 4:3 · Profundidad: 47 mm · Montaje en panel o VESA

Monitor capacitivo industrial de 15″

NODKA
PANEL5000-C153-L

1024 × 768, HDMI y VGA
Control capacitivo de hasta 10 toques

Monitor táctil para conectar a un PC industrial u otra fuente de imagen. Brillo de 350 cd/m², protección IP65 en la parte frontal y alimentación de 12-24 V CC. La señal de vídeo se conecta a través de HDMI o VGA, y el control táctil mediante un cable USB independiente. Windows admite hasta diez toques simultáneos.

15″ XGA, 4:3350 cd/m²Parte frontal IP65

Garantía de 2 años · Posibilidad de ampliarla, previo pago, hasta 4 años

15″ / 1024 × 768Relación de aspecto 4:3
Pantalla táctil capacitivaHasta 10 puntos en Windows
HDMI + VGAImagen; control táctil independiente a través de USB
12-24 V DCConsumo del monitor: 10 W
Pantalla y visualización

Pantalla de 15″ con formato 4:3 y un brillo de 350 cd/m²

Resolución XGA de 1024 × 768, contraste de 1000:1 y retroiluminación LED. El área activa mide 304,13 × 228,10 mm.

Visualización de la máquina

Para visualizar la aplicación HMI/SCADA que se ejecuta en el ordenador conectado. Adapta la resolución y la relación de aspecto al diseño de las pantallas.

Ajustes de imagen

El brillo y el contraste se ajustan a través del menú OSD con los botones situados en la parte trasera del monitor.

Temperatura de funcionamiento

Funciona entre −20 y +60 °C. Al diseñar la instalación, tenga en cuenta también la temperatura en el interior del armario eléctrico.

El MTBF de la pantalla LCD es de 50 000 horas. Se trata de un parámetro estadístico, no de una vida útil garantizada ni de un plazo de garantía.

Conexión del monitor

Imagen a través de HDMI o VGA, función táctil a través de USB

Para la imagen, utiliza una de las entradas de vídeo. Para que la pantalla táctil controle el ordenador conectado, conecta también a este el controlador táctil USB 2.0 tipo B.

Conexiones HDMI, VGA, USB táctil y de alimentación en la parte trasera del monitor
Conexiones HDMI, VGA, USB táctil y de alimentación en la parte trasera del monitor
  • HDMI o VGASeñal de vídeo procedente de un ordenador, un ordenador industrial u otra fuente compatible.
  • USB táctilUna conexión USB independiente transmite las órdenes táctiles al ordenador. Ni el cable HDMI ni el VGA transmiten por sí mismos el control táctil.
  • 12-24 V DCAlimentación independiente del monitor. El consumo del monitor es de 10 W. La fuente de alimentación y el cableado se elegirán en función de la instalación.

El PANEL5000-C153-L es un monitor. El software de visualización y el sistema operativo se ejecutan en el PC conectado. Confirmaremos el uso de los puertos USB adicionales para la revisión de la unidad suministrada.

Control táctil

Pantalla táctil capacitiva con hasta 10 puntos táctiles

Windows admite el control multitáctil de hasta 10 puntos. Los gestos dependen del ordenador conectado, del controlador y de la aplicación utilizada.

Superficie táctil capacitiva para el control con varios dedos
Superficie táctil capacitiva para el control con varios dedos

La pantalla táctil tiene una transmitancia óptica superior al 87 % y una conexión USB 2.0 tipo B. En el caso de Linux, comprobaremos el sistema concreto, el controlador y el alcance de las funciones táctiles. Del mismo modo, evaluaremos Windows 11 y el manejo con determinados guantes de trabajo.

Indique en la solicitud si necesita utilizar el monitor con guantes o en condiciones de humedad. No se ha confirmado la compatibilidad universal de este modelo con todos los guantes ni con el manejo en mojado.

Montaje y dimensiones

Montaje en panel o en soporte VESA

ModeloPANEL5000-C153-L
Diagonal / resolución15″ / 1024 × 768
Dimensiones de la carcasa (ancho × alto × profundidad)371 × 295 × 47 mm
Abertura de montaje (ancho × alto)354 × 278 mm
Peso neto3,34 kg
Montaje VESA100 × 100 mm; soporte según la instalación
Monitor de 15″ visto desde atrás: carcasa baja y puntos de fijación
Monitor de 15″ visto desde atrás: carcasa baja y puntos de fijación

El monitor se puede empotrar en un panel o colocarse en un soporte adecuado para pared o de sobremesa. Antes de realizar el recorte, confirma el plano dimensional y el método de fijación de cada unidad concreta. Deja espacio detrás del monitor para los conectores y el recorrido de los cables.

Los soportes de montaje están diseñados para paneles con un grosor de entre 1 y 1,2 mm. Para otros grosores o métodos de montaje, comprobaremos cuáles son los accesorios adecuados.

Protección y condiciones de funcionamiento

Panel frontal IP65, rango de temperatura de funcionamiento: de −20 a +60 °C

El grado de protección IP65 se aplica a la parte frontal siempre que la instalación sea correcta. La cubierta trasera, los conectores y las uniones de cables requieren protección en función de las condiciones de instalación.

Parte frontal de la serie PANEL5000-C con protección IP65 si se instala correctamente
Parte frontal de la serie PANEL5000-C con protección IP65 si se instala correctamente

El panel frontal es de una aleación de aluminio y magnesio con superficie anodizada, mientras que la cubierta trasera es de chapa SGCC. La temperatura de almacenamiento oscila entre −30 y +80 °C, con una humedad relativa del 10 al 95 % a 40 °C, sin condensación.

El monitor no está diseñado para sumergirse en líquido ni para exponer los conectores traseros al agua sin protección. La protección de la parte frontal no cubre todo el dispositivo.

Fotografías detalladas

Cristal frontal, cubierta trasera y construcción

Las fotografías muestran el modelo C153 de 15″, una versión anterior con VGA/DVI y monitores panorámicos ilustrativos de la serie C. Cada imagen tiene su propia leyenda. Para seleccionar las conexiones y las dimensiones, utilice los parámetros de la configuración que desee pedir.

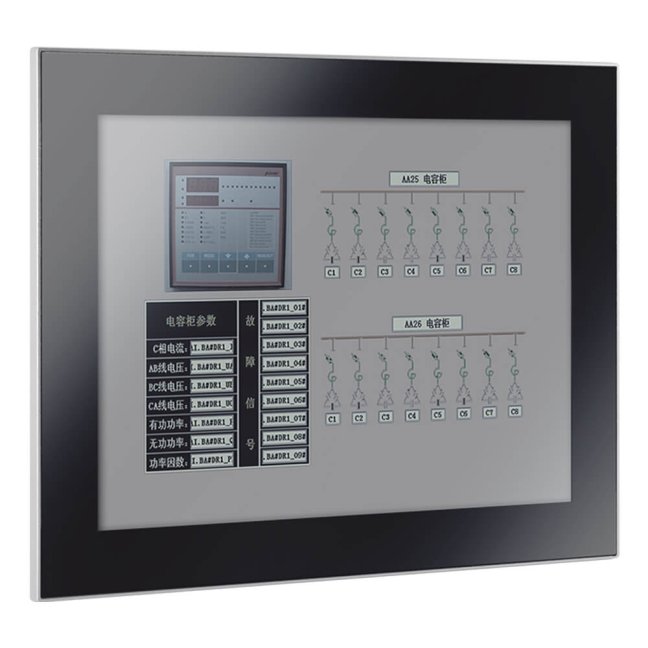

Monitor capacitivo de 15″ PANEL5000-C153-L visto desde la parte frontal
Monitor capacitivo de 15″ PANEL5000-C153-L visto desde la parte frontal

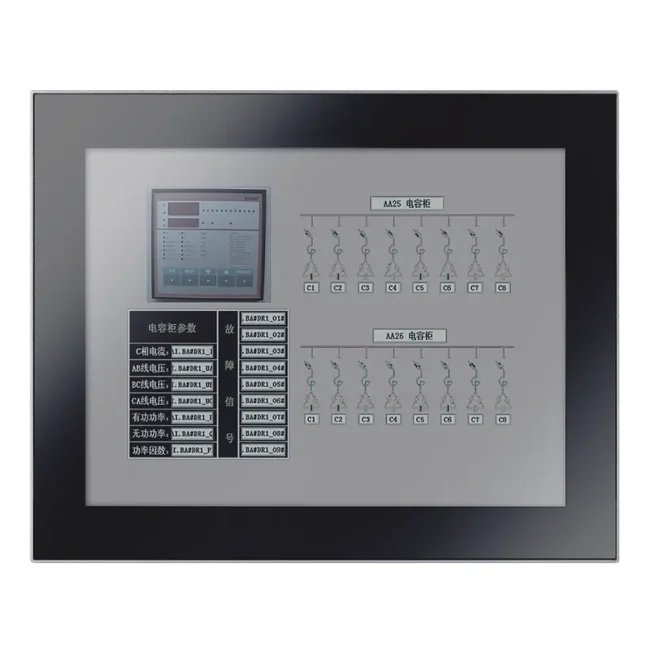

Cristal frontal y pantalla con relación de aspecto 4:3
Cristal frontal y pantalla con relación de aspecto 4:3

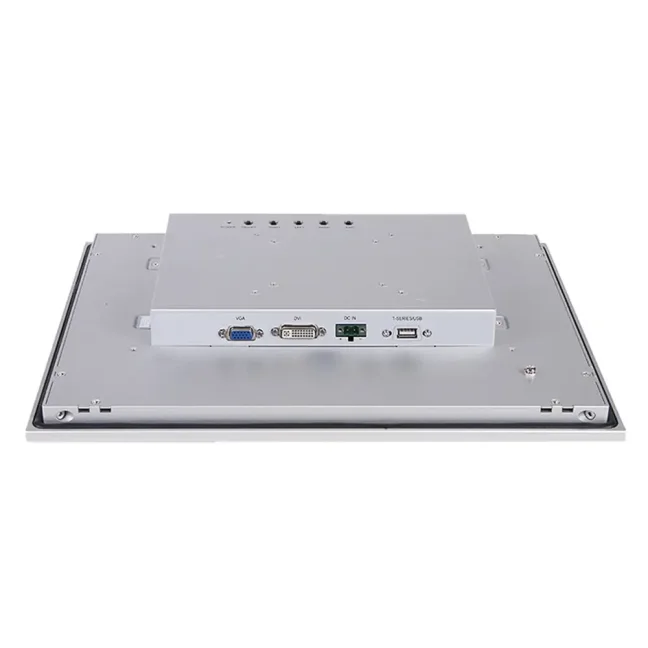

Vista oblicua de la parte trasera de un monitor de 15″
Vista oblicua de la parte trasera de un monitor de 15″

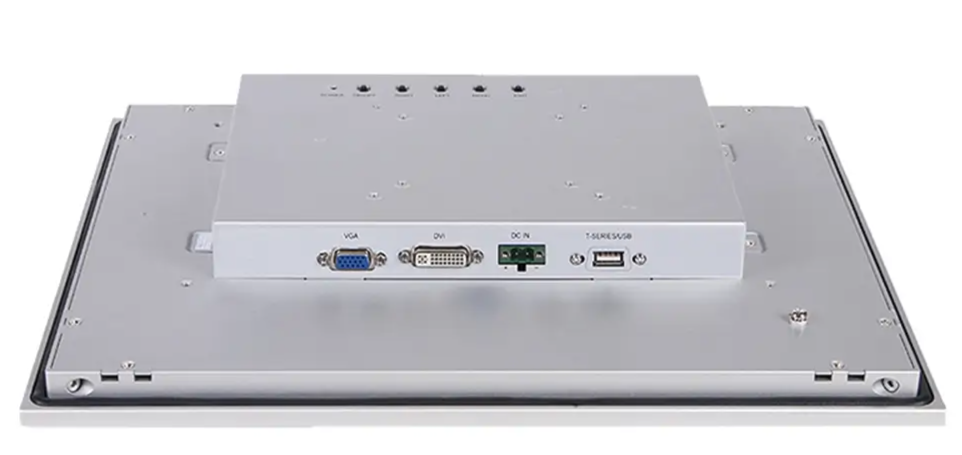

Revisión anterior del monitor con VGA y DVI; confirmaremos la configuración actual HDMI/VGA en la oferta
Revisión anterior del monitor con VGA y DVI; confirmaremos la configuración actual HDMI/VGA en la oferta
Fotografía ilustrativa de un monitor panorámico de la serie C: cristal que cubre toda la superficie frontal
Fotografía ilustrativa de un monitor panorámico de la serie C: cristal que cubre toda la superficie frontal
Fotografía ilustrativa de un monitor panorámico de la serie C: cristal, marco y perfil lateral
Fotografía ilustrativa de un monitor panorámico de la serie C: cristal, marco y perfil lateral
Fotografía ilustrativa de un monitor panorámico de la serie C: cubierta trasera y puntos de fijación
Fotografía ilustrativa de un monitor panorámico de la serie C: cubierta trasera y puntos de fijación
Contenido del envío y accesorios

Monitor, cables y accesorios de montaje

El monitor incluye un cable VGA de 1,8 m, un cable USB de 1,8 m, un conector de alimentación de dos polos y cuatro soportes de montaje. Confirmaremos el contenido concreto del envío en la oferta.

El adaptador de corriente de 12 V / 3,33 A, el cable HDMI, los cables más largos y el soporte VESA se suministran según el pedido. No se debe dar por hecho que el adaptador ni el cable HDMI formen parte automáticamente del suministro.

Ejemplo de embalaje de cables y accesorios de montaje; confirmaremos el contenido en función de la unidad solicitada
Ejemplo de embalaje de cables y accesorios de montaje; confirmaremos el contenido en función de la unidad solicitada
Monitor guardado en embalajes de protección para el transporte
Monitor guardado en embalajes de protección para el transporte
Embalaje de transporte del monitor NODKA
Embalaje de transporte del monitor NODKA
Cuestiones prácticas

Antes de realizar el pedido

¿Basta con conectar el monitor con un cable HDMI?

HDMI transmite la imagen. Para el control táctil, conecte también el puerto USB del controlador táctil al ordenador y alimente el monitor con 12-24 V CC.

¿Se ejecuta el software de visualización directamente en el monitor?

No. Se trata de un monitor independiente. Las aplicaciones y el sistema operativo se ejecutan en el ordenador conectado u otra fuente de señal de vídeo.

¿Funcionan los 10 puntos táctiles en todos los sistemas?

Windows admite hasta diez toques simultáneos. Comprobaremos la compatibilidad de Linux, Windows 11, los controladores y las funciones táctiles específicas para el entorno y la aplicación en cuestión.

¿La clasificación IP65 se aplica a todo el monitor?

La clasificación IP65 se aplica a la parte frontal siempre que la instalación sea correcta. Los conectores traseros y las uniones de los cables deben estar protegidos por las condiciones de instalación.

¿Se incluyen el adaptador de corriente y el cable HDMI?

El adaptador y el cable HDMI son opcionales. El monitor incluye un cable VGA y un cable USB, un bloque de conexión de alimentación y soportes de montaje. Confirmaremos el contenido del artículo suministrado en la oferta.

¿Se puede utilizar el soporte o el recorte del monitor actual?

Compara el recorte de 354 × 278 mm, las dimensiones, la profundidad, la distancia VESA y el método de fijación. Que la diagonal sea la misma no es suficiente por sí solo.

¿Se puede ampliar la garantía?

La garantía básica es de 2 años. Si lo desea, podemos ofrecerle una ampliación de la misma hasta 4 años. Le confirmaremos las condiciones y el precio en la oferta.

Suministros y asistencia técnica de NODKA

¿Por qué hacer un pedido en FOXON?

Somos el distribuidor de NODKA para la República Checa, Eslovaquia y Hungría.
Te ayudaremos a elegir el monitor, a conectarlo a tu ordenador y a instalarlo correctamente.

Selección según la aplicación

Repasaremos la resolución, el tipo de pantalla táctil, el entorno y los requisitos de manejo. Comprobaremos la conexión con un ordenador concreto.

Monitores y recambios en stock

Disponemos de monitores y piezas en stock. Confirmaremos la disponibilidad de un modelo concreto y la cantidad solicitada antes de realizar el pedido.

Desde una sola pieza hasta series completas

Suministramos tanto un solo monitor para un puesto de trabajo concreto como series más grandes para fabricantes de maquinaria e integradores. Acordamos los plazos y las entregas posteriores.

Montaje y accesorios

Elegiremos el soporte, la fuente de alimentación y el cableado. Comprobaremos los requisitos relativos al marco, el color o el logotipo propio para cada proyecto concreto.

Monitores y ordenadores industriales

Elegimos un ordenador adecuado para el monitor. La configuración de la memoria RAM, el SSD, el sistema operativo y la posible preinstalación de software se realizan en este ordenador conectado.

Asistencia técnica

Te asesoraremos sobre la conexión de la pantalla y la función táctil, los controladores y la puesta en marcha. Adaptaremos el alcance de la asistencia a la aplicación concreta.

La garantía básica es de 2 años. Si lo desea, podemos ofrecerle una ampliación de la misma hasta 4 años. Le confirmaremos las condiciones y el precio en la oferta.

CZ · SK · HUDistribución NODKA
A partir de una unidadhasta las grandes series
Conexión y montajeCables, soporte y alimentación
Documentación y controladores

Ficha técnica PANEL5000-C153-L

En la pestaña «Descargas» encontrarás la ficha técnica del modelo concreto, que incluye el plano de dimensiones, las conexiones y los accesorios. El controlador táctil se selecciona en función de la versión del controlador y del sistema operativo del ordenador conectado.

Abrir archivos para descargar

Comparación de monitores táctiles

Selecciona la resolución y la relación de aspecto para tu aplicación, la entrada de vídeo necesaria y el tipo de pantalla táctil. Confirma el recorte antes de realizar el orificio según la revisión exacta del monitor.

ModeloPantallaResolución / relación de aspectoTáctilClaridadEntradas de vídeoAbertura de montaje (ancho × alto)
PANEL5000-A122-TUH12,1″1024 × 768 / 4:3Resistiva300 cd/m²DVI + VGA304 × 230 mm
PANEL5000-A152-TU15″1024 × 768 / 4:3Resistiva450 cd/m²DVI + VGA376 × 300 mm
PANEL5000-A172-TU17″1280 × 1024 / 5:4Resistiva250 cd/m²DVI + VGA411 × 325 mm
PANEL5000-A192-TU19″1280 × 1024 / 5:4Resistiva250 cd/m²DVI + VGA443 × 352 mm
PANEL5000-A2152-TU21,5″1920 × 1080 / 16:9Resistiva250 cd/m²DVI + VGALo confirmaremos según el plano de revisión
PANEL5000-C1563-L15,6″1366 × 768 / 16:9Multitáctil capacitiva400 cd/m²HDMI + VGA387 × 240 mm
PANEL5000-C2153W-L21,5″1920 × 1080 / 16:9Multitáctil capacitiva250 cd/m²HDMI + VGA533 × 325 mm
PANEL5000-C173-L17″1280 × 1024 / 5:4Multitáctil capacitiva250 cd/m²HDMI + VGA411 × 325 mm
PANEL5000-C2152W-L21,5″1920 × 1080 / 16:9Multitáctil capacitiva250 cd/m²DVI-D + VGA533 × 325 mm
PANEL5000-C193-L19″1280 × 1024 / 5:4Multitáctil capacitiva250 cd/m²HDMI + VGA442 × 351 mm
PANEL5000-C123-LH12,1″1024 × 768 / 4:3Multitáctil capacitiva350 cd/m²HDMI + VGA304 × 230 mm
PANEL5000-C122W-L12,1″1280 × 800 / 16:10Multitáctil capacitiva400 cd/m²DVI-D + VGA310 × 221 mm
PANEL5000-C1853W-L18,5″1366 × 768 / 16:9Multitáctil capacitiva250 cd/m²HDMI + VGA463 × 287 mm
PANEL5000-C153-L15″1024 × 768 / 4:3Multitáctil capacitiva350 cd/m²HDMI + VGA354 × 278 mm

El modelo C2152W utiliza DVI-D y VGA, mientras que el C2153W utiliza HDMI y VGA. Para la función táctil, ambos requieren una conexión USB independiente. Las siglas L y LH en los modelos C1563 y C1853 indican diferentes versiones de la pantalla; en el resumen se ofrecen las versiones L.

Conexión del monitor al ordenador

ImagenPC → HDMI, DVI o VGA según el monitor → pantalla
TáctilPC ↔ independiente USB ↔ controlador táctil del monitor
AlimentaciónFuente de alimentación adecuada: 12-24 V CC → monitor

El monitor muestra la aplicación que se ejecuta en el PC conectado. El cable de vídeo no transmite comandos táctiles; la fuente de alimentación, los cables y el controlador se seleccionan en función de la configuración concreta.

PANEL5000-C153-L

Características técnicas

Características del monitor capacitivo de 15″. El monitor se conecta a un ordenador independiente; la señal de vídeo, la función táctil y la alimentación cuentan con sus propias conexiones.

Pantalla
ModeloNODKA PANEL5000-C153-L
Diagonal / tecnología LCDTFT XGA de 15″, relación de aspecto 4:3
Resolución1024 × 768
Superficie útil (ancho × alto)304,13 × 228,10 mm
Jas350 cd/m²
Contraste1000:1
Colores16,7 millones
Ángulos de visión80° / 80° / 80° / 80° (izquierda / derecha / arriba / abajo)
RetroiluminaciónLED
MTBF LCD50 000 h; parámetro estadístico, no es el plazo de garantía
Ajustes de imagenMenú OSD y botones en la parte trasera, ajuste de brillo y contraste
Control táctil y conexiones
Capa táctilCapacitiva, multitáctil
Número de toquesHasta 10 toques simultáneos en Windows; funciones que dependen del sistema, los controladores y las aplicaciones
Transmitancia óptica>87 %
Dureza de la superficie7H
Conexión táctilUSB 2.0 tipo B, cable independiente para el ordenador
Entradas de vídeo1× HDMI + 1× VGA
Puertos USB adicionales2 puertos USB según el plano de dimensiones; verificaremos el funcionamiento y el diseño según la revisión
Sistemas operativos compatibles con el control táctilWindows XP / 7 / 8 / 10 y Linux; comprobaremos el controlador específico, Windows 11 y el alcance de las funciones multitáctiles para este equipo
Alimentación y diseño mecánico
Tensión de entrada12-24 V DC
Potencia absorbida10 W
Conexión de alimentaciónCaja de bornes bipolar
Dimensiones (ancho × alto × profundidad)371 × 295 × 47 mm
Abertura de montaje (ancho × alto)354 × 278 mm
Peso neto3,34 kg
CarcasaPanel frontal: aleación de aluminio y magnesio con superficie anodizada; cubierta trasera: SGCC
MontajePara montaje en panel; soporte de pared o de sobremesa, VESA 100 × 100 mm
Soportes de montaje4 unidades, para paneles de un grosor de entre 1 y 1,2 mm; para otros casos, lo consultaremos
Accesorios básicosCable VGA de 1,8 m, cable USB de 1,8 m, regleta de dos polos y soportes de montaje; confirmaremos el contenido en la oferta
Accesorios opcionalesAdaptador de 12 V / 3,33 A (40 W), cable HDMI, cables VGA y USB más largos, soporte adecuado; según el pedido
Entorno y asistencia
Grado de protecciónIP65 en la parte frontal si se instala correctamente; la parte trasera no cumple con la norma IP65
Temperatura de funcionamiento−20 a +60 °C
Temperatura de almacenamientoDe −30 a +80 °C
Humedad relativa10-95 % a 40 °C, sin condensación
Vibraciones1,5 Grms, 5-500 Hz, 1 hora por eje, IEC 60068-2-64; las condiciones de ensayo requieren confirmación para la revisión concreta
Resistencia a los impactos10 G, impulso semisinusoidal de 11 ms, IEC 60068-2-27; las condiciones de ensayo requieren confirmación para la revisión concreta
EMCCE / FCC Clase B
Garantía de FOXON2 años, con opción de ampliación de pago hasta 4 años
