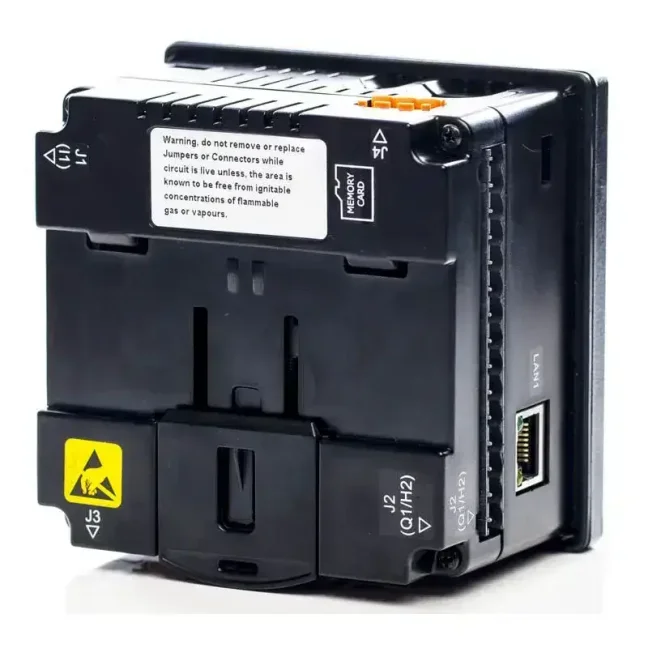

- HORNER XLE PLC HMI controller with 2.2″ monochrome screen, analog / digital inputs and outputs
HORNER XLE PLC HMI controller with 2.2″ monochrome screen, analog / digital inputs and outputs - Versión: No built-in I/O
HORNER XLE combina PLC, una pantalla monocromática de 2,2″ y botones físicos. Seis diseños I/O para máquinas y tecnología pequeñas; HEXE220C000 no tiene I/O incorporado. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.
Más
Código del producto: HEXE220C000
HORNER XLE combina PLC, una pantalla monocromática de 2,2″ y botones físicos. Seis diseños I/O para máquinas y tecnología pequeñas; HEXE220C000 no tiene I/O incorporado. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.
Más
Código del producto: HEXE220C000
Opciones 6
| Versión | Código | Disponibilidad | Precio sin IVA | |
|---|---|---|---|---|
| No built-in I/O | HEXE220C000 | Entrega en 1–2 semanas |
412 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 1 MHz), 6x DO relay (3 A), 4x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXE220C012 | Entrega en 1–2 semanas |
492 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXE220C013 | Entrega en 1–2 semanas |
616 EUR
|
|
| 24x DI (24 VDC, 4x HSC, 500 kHz), 16x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXE220C014 | Entrega en 1–2 semanas |
678 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 100 mV, 0-20 mA, 4-20 mA, RTD, THM, 14/16 bit), 2x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXE220C015 | Entrega en 1–2 semanas |
712 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 6x AI (0-10 V, 60 mV, 0-20 mA, 4-20 mA, RTD, THM, 17 bit), 4x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXE220C016 | Entrega en 1–2 semanas |
863 EUR
|
PLC y control en un solo panel. I/O según su tarea.
HORNER XLE combina PLC, una pantalla monocromática de 2,2″ y botones físicos. Usted controla una pequeña máquina o herramienta, monitorea valores y cambia la configuración desde un solo lugar. Seis diseños le permiten elegir la combinación I/O necesaria, incluido un modelo sin entradas y salidas integradas.
Cscape estándar para el programa PLC y las pantallas HMI es gratuito con cada panel. No compras una licencia de programación. Las funciones web y de comunicación opcionales tienen sus propios términos de licencia y firmware.

Verifique XLE en su propia tarea.
Gestionamos el préstamo gratuito de productos seleccionados durante 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. FOXON ayudará con la selección y el primer proyecto.
Presentamos la familia Foundation OCS
El vídeo original Horner presenta la familia Foundation OCS. Muestra el concepto común de control compacto; seleccione el equipo XLE específico según el código de pedido completo y la generación de hardware. Inglés.
Aplicaciones en pequeñas máquinas e instalaciones
Conmutación de bomba según tiempo o evento
Comenzando en un momento específico, funcionando durante un tiempo establecido o reaccionando a un nivel y otra señal de entrada. El operador establece los valores y ve el estado de la bomba en la pantalla.
Control de una pequeña máquina o dispositivo
Inicio del ciclo de trabajo, continuidad de pasos individuales y conteo de piezas. El operador cambia la duración del paso o el número de repeticiones en el panel.
Medición y regulación sencilla
Visualización de presión, temperatura u otra cantidad y reacción al límite establecido. El tipo de sensor y el rango de señal deben coincidir con el modelo integrado o de extensión I/O seleccionado.
Supervisión local de equipos
Estados de entrada, mensajes de error y configuraciones comunes en una pantalla. Puedes preparar la gama de pantallas y controles según el dispositivo específico.
Usted crea una función para su tecnología en Cscape. Seleccionar los sensores y elementos de control necesarios según el dispositivo.
Préstamo de prueba y formación
Préstamo gratuito previa cita
Gestionamos el préstamo gratuito de productos seleccionados por 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación.
Entrenamiento en Liberec
Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.
Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo de Horner Europe en YouTube
Selección de variante XLE
Los códigos HEXE220C000 y HEXE220C012 a HEXE220C016 están disponibles. Según el listado de señales, elija el diseño sin I/O, con salidas de relé, con múltiples canales digitales o con entradas analógicas universales. Confirmaremos el equipo de hardware exacto antes de la entrega.
HEXE220C000
Sin entradas y salidas integradas.
Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.
HEXE220C012
Entradas digitales 12, salidas de relé 6 y entradas analógicas 4.
Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.
HEXE220C013
Entradas digitales 12, salidas de transistor 12 y entradas analógicas 2.
Para control con salidas de transistor y dos señales analógicas.
HEXE220C014
Entradas digitales 24, salidas de transistor 16 y entradas analógicas 2.
Para trabajos con más señales digitales; total de puntos 42 I/O.
HEXE220C015
12 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.
Para mediciones que incluyen Pt100 y termopares y para control analógico.
HEXE220C016
12 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.
Para múltiples señales analógicas y de temperatura, así como valores de salida.
Le asesoraremos en la selección de un diseño y accesorios adecuados según el proyecto.
Tipos de señal y limitaciones de cableado
Elija la cantidad de I/O según el código de pedido completo. HEXE220C000 no tiene I/O incorporadas. Los modelos 2 a 4 son para señales analógicas de tensión y corriente; para medición directa de temperatura, elija entradas universales del modelo 5 o 6. La serie XLE tiene diferentes generaciones de hardware. Antes de realizar el pedido, confirmaremos los puertos, rangos analógicos y resolución del diseño exacto entregado. La configuración de los puentes, la configuración del Cscape y la carga de salida deben coincidir con su documentación.
Parámetros técnicos HORNER XLE
| Pantalla | 2,2″ monocromático, 128 × 64 px |
|---|---|
| Controlar | Botones físicos para ingresar valores y controlar pantallas |
| I/O incorporado | Según la variante: de ninguno a 42 puntos |
| Comunicación | Dos puertos serie; Equipos específicos según código y generación. |
| Programación | Cscape estándar gratuito; PLC y HMI en un solo proyecto |
| Selección de potencia | Fuente industrial 24 V DC; Verificaremos la potencia de entrada y el alcance de la versión entregada. |
Puede encontrar información detallada en la pestaña Características.
Conexión y funcionamiento
XLE utiliza dos puertos serie para comunicarse con otros dispositivos. Dependiendo de la configuración del proyecto, se puede utilizar, por ejemplo, Modbus RTU. Distinga los códigos HEXE220C0xx ofrecidos de los más nuevos HEXE220C1xx y Ethernet HEXE221C1xx. Confirmaremos la conexión de programación, posibles CAN y opciones de expansión según el diseño exacto antes de realizar el pedido.
Cscape estándar para el programa PLC y pantallas monocromáticas HMI es gratuito. Las funciones web y de comunicación pagas requieren un dispositivo compatible y una licencia, si corresponde; El XLE no tiene automáticamente las funciones de la serie XL PRIME o CANVAS.
Equipo y coste del primer lanzamiento.
| Panel HORNER XLE | Precio actual en la selección de variantes anteriores |
|---|---|
| Cscape estándar | 0 CZK - programa PLC y pantallas HMI |
| Alimentación y conexión | Fuente de alimentación de 24 V DC y conexión de programación adecuada; artículos separados según la versión del hardware. Para HEXE220C000, añada I/O externas si la aplicación las requiere. |
| Sensores y controles | Según las señales y cargas de su trabajo |
| Formación, diseño y montaje. | Precios según el alcance acordado |
El precio del panel no es el precio de toda la automatización. En la oferta discutiremos el equipamiento necesario y el posible trabajo de los técnicos. Seleccionamos la fuente, cables y demás accesorios según el montaje.
Contenido del paquete estándar
Panel en la versión solicitada. Confirmaremos el contenido del paquete, conectores y elementos de montaje para una entrega específica. La fuente, enlace de programación, sensores y posible ampliación I/O se seleccionan según el montaje.
Primer proyecto en Cscape
Descargar Cscape de Horner. Cscape se puede descargar desde el sitio web del fabricante después del registro. El vídeo muestra el primer proyecto en el color Micro OCS. Para el XLE, combine las pantallas con la pantalla monocromática, los botones y el diseño real del I/O.
Tarea para la primera prueba
Cuando verifique por primera vez, comience con una función simple. Por ejemplo, una salida que se enciende durante un tiempo determinado después de presionar un botón o cambiar la señal de entrada.
- Configure el tiempo de conmutación en la pantalla y muestre el estado de entrada y salida.
- Manejar la condición de activación y el temporizador en el programa.
- En la carga de prueba, verifique el encendido, el apagado después de un cierto tiempo y la modificación de la configuración en la pantalla.

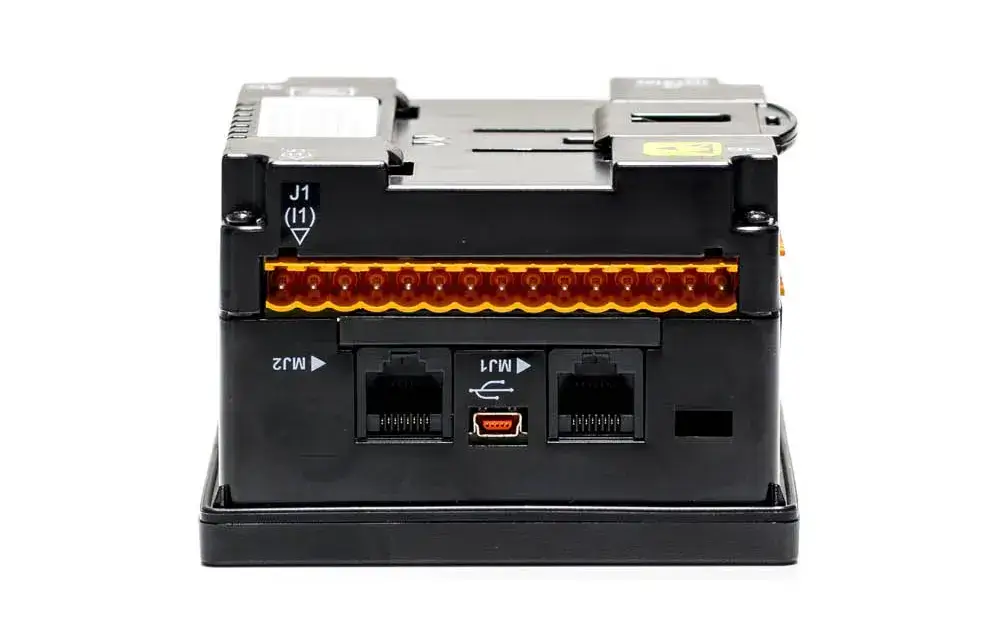

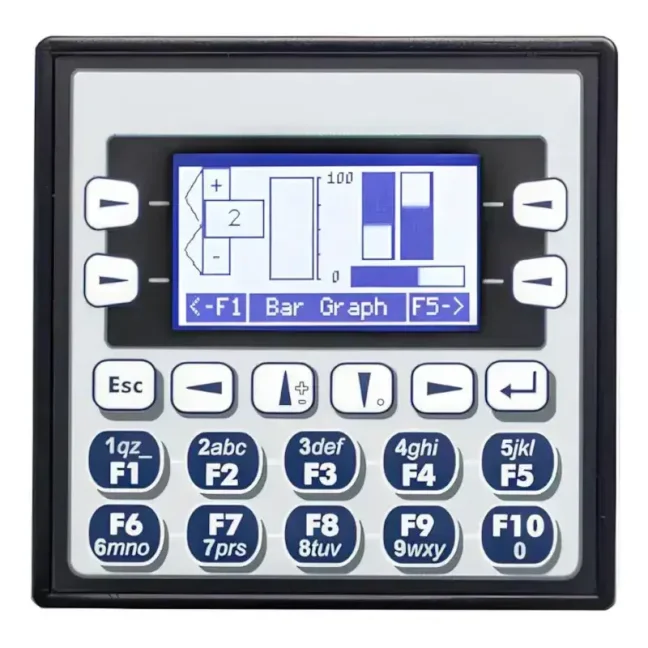

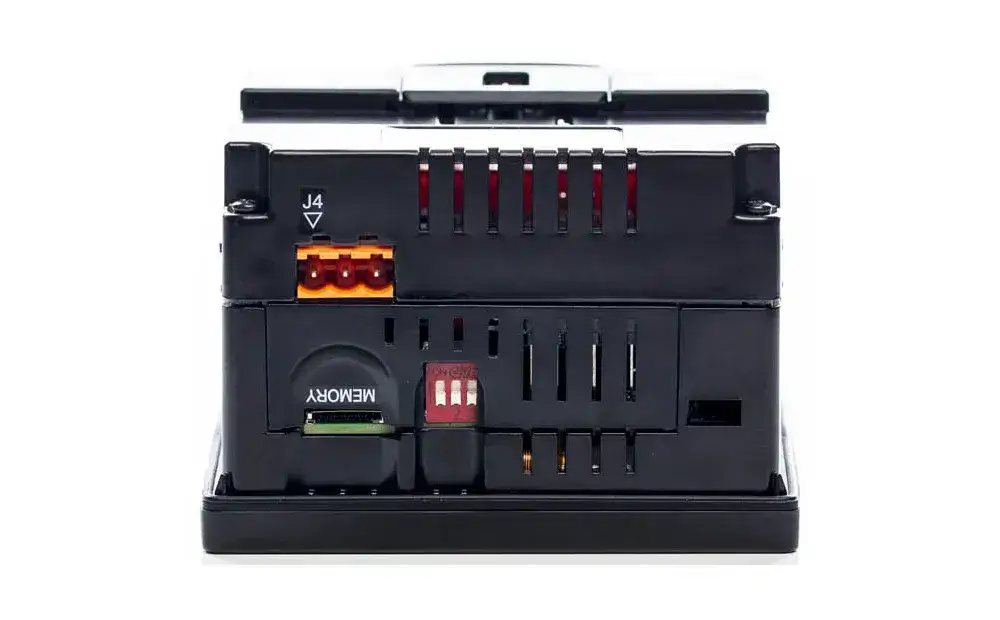

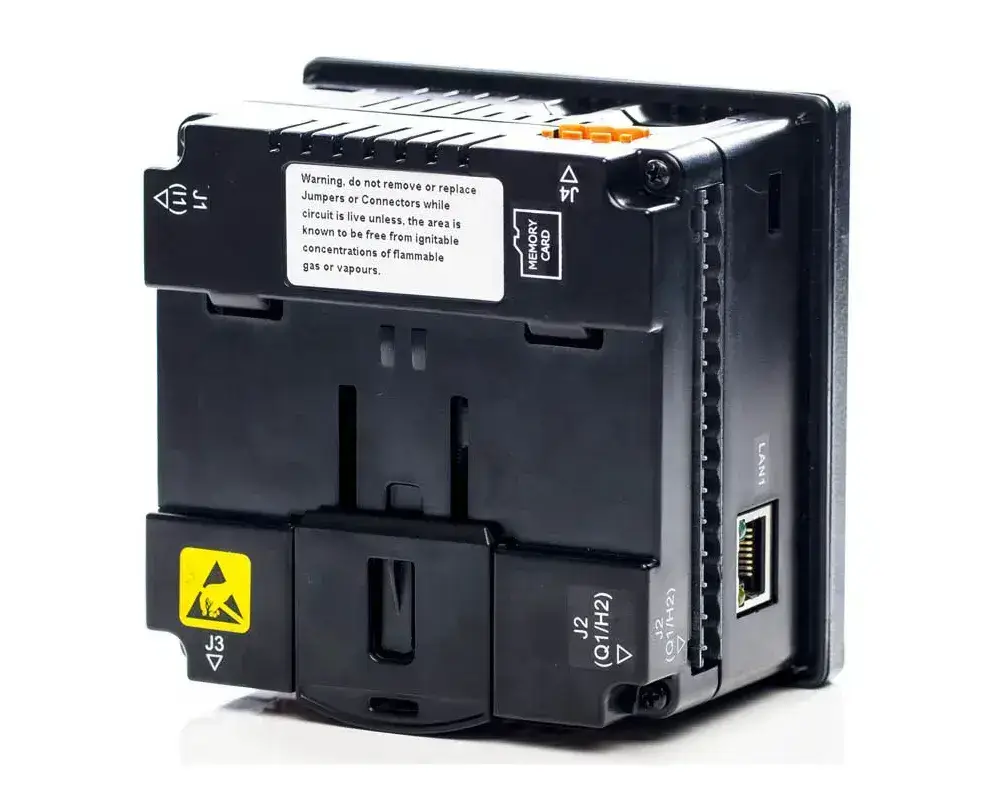

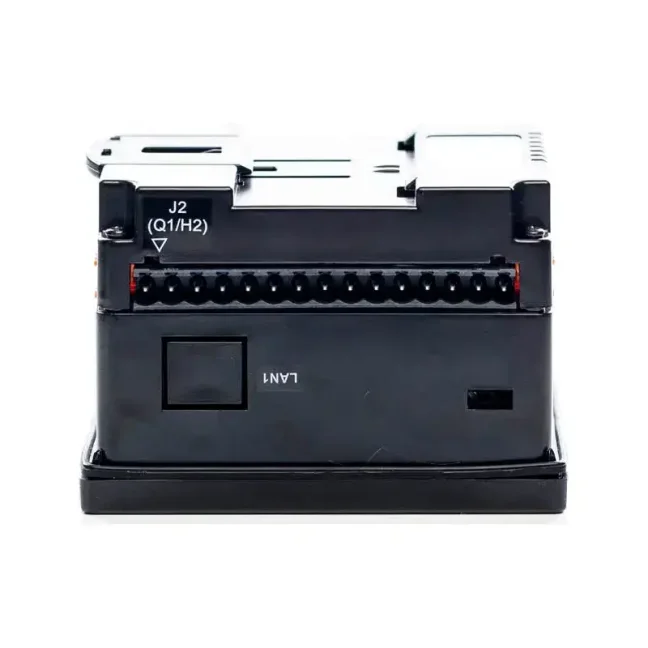

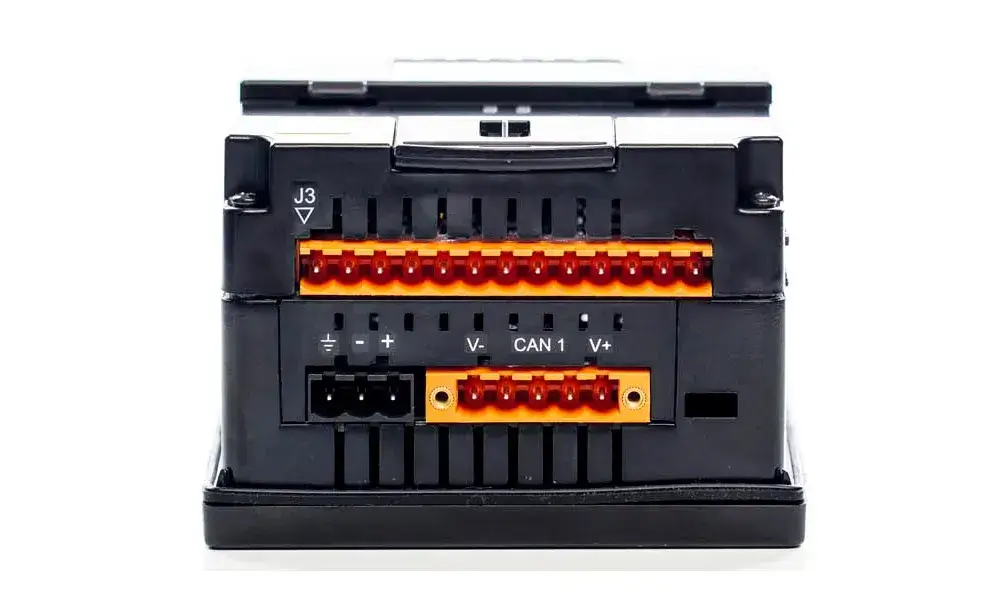

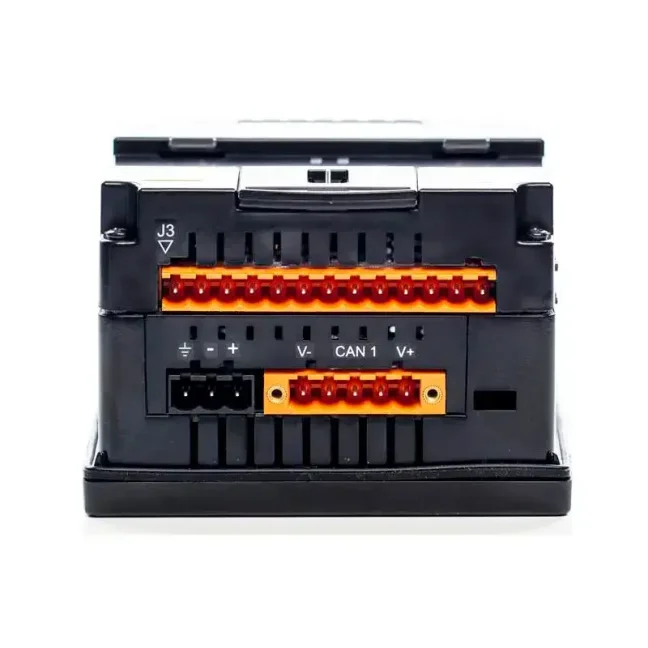

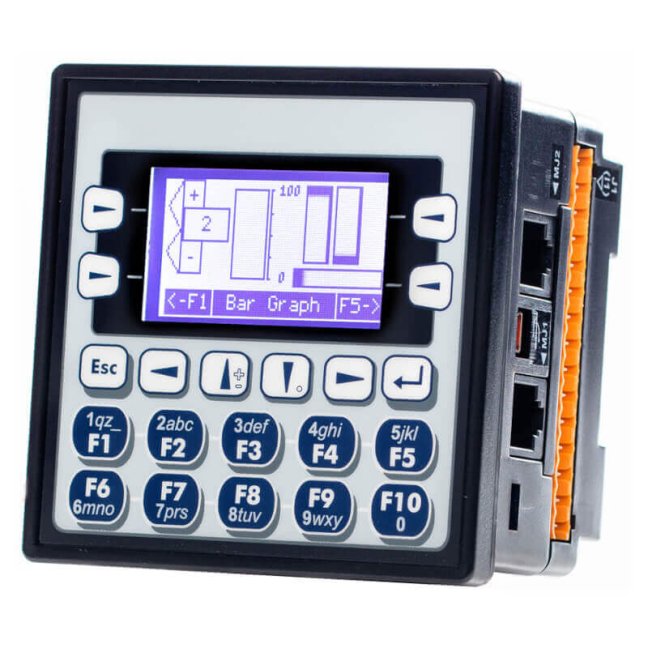

Galería de fotos y conexión.
Haga clic para abrir una imagen separada en una vista más grande.
Preguntas frecuentes
¿Necesito PLC o HMI por separado?
XLE contiene PLC, pantalla monocromática y botones. Los I/O incorporados dependen del código de pedido: HEXE220C000 no los tiene, los modelos 2 a 6 tienen diferentes combinaciones de señales.
¿Qué es gratis y qué tiene un precio aparte?
Cscape estándar es gratuito con cada panel. Puede crear el programa PLC y las pantallas HMI sin una licencia de programación paga. Las funciones adicionales tienen sus propios términos de licencia. El préstamo gratuito de productos seleccionados durante los 14 días se gestiona individualmente según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. Los accesorios, la formación y el trabajo de los técnicos se cotizarán según el alcance.
¿La pantalla es táctil?
XLE utiliza una pantalla monocromática y botones físicos. Los valores y las pantallas de funcionamiento se controlan mediante botones.
¿Cómo seleccionar I/O para temperatura?
Enviar tipo de sensor, número de canales y rango deseado. Para medición directa, elija un modelo con entradas analógicas universales; Verificaremos el código exacto y su conexión.
¿Por qué es importante el número de pedido completo?
XLE existe en varias generaciones e implementaciones de comunicación. Los datos del HEXE220C1xx más nuevo o del Ethernet XLEe no se pueden transferir automáticamente al HEXE220C0xx. Confirmaremos el equipamiento de un dispositivo específico antes de la entrega.
¿Cómo puedo consultar la disponibilidad de un préstamo de prueba?
Haga clic en Solicitar un préstamo de prueba y describa su aplicación. Comprobaremos el modelo adecuado, su disponibilidad, las fechas y las condiciones. Los préstamos de productos seleccionados se acuerdan individualmente.
¿Puedes ayudar con el primer proyecto?
Asesoramos en la selección de equipos y ofrecemos formación en Liberec para individuos y grupos. Si es necesario prepararemos el diseño del proyecto y montaje con nuestros propios técnicos.
¿Por qué comprar en FOXON?
Distribuidor HORNER
Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.
Selección según su proyecto
Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.
Soporte técnico y formación.
Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.
Diseño y montaje de la solución.
Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.
Videotutoriales por tema
Primer proyecto, configuración inicial y soporte
Equipo para la puesta en marcha inicial
Seleccionaremos una fuente de alimentación, conexiones y posibles I/O externas adecuadas para este panel. El presupuesto detallará el hardware y la ayuda opcional para la puesta en marcha. Cscape estándar es gratuito.
Ayuda con tu proyecto
Organizamos consultas, configuración, programación o formación en Liberec para individuos y grupos. Confirmaremos el alcance del trabajo, la producción, el precio y el plazo con antelación.
Ejemplos de implementación HORNER
Ver implementaciones específicas de HORNER X4 y X7 en fabricantes de máquinas. El modelo utilizado y su implementador se enumeran en el estudio correspondiente.
Pruebe y elija para su tarea
Función de tecnología de envío, señales necesarias y fecha límite. Comprobaremos la posibilidad de un préstamo o discutiremos un producto adecuado y el precio del equipo necesario.
Software de programación, fichas técnicas, manuales y vídeos para HORNER XLE. La documentación y los vídeos están en inglés. Seleccione la ficha técnica según el modelo y el código de pedido completo. Algunos archivos del sitio web del fabricante requieren registro e inicio de sesión. Software gratuito para desarrollar programas de control de PLC y pantallas HMI en un único entorno. Permite programar, configurar dispositivos y establecer la comunicación. Algunas funciones adicionales tienen condiciones de licencia específicas. Es necesario registrarse para descargar el software desde el sitio web del fabricante. El videotutorial muestra cómo conectar el panel a un ordenador, configurar el hardware, crear un programa sencillo y diseñar la primera pantalla HMI. La demostración utiliza un Micro OCS con pantalla en color, por lo que es necesario adaptar el procedimiento a la pantalla y los controles del XLE. Vídeos oficiales del fabricante sobre programación en Cscape, diseño de pantallas HMI, uso de entradas y salidas y configuración de la comunicación. Seleccione los tutoriales según las funciones compatibles con su XLE. El folleto de Horner presenta los controladores compactos XLE y sus capacidades, incluidas las variantes de E/S, las opciones de comunicación, las funciones de PLC y HMI y ejemplos de aplicación. Para consultar las especificaciones técnicas y las conexiones, utilice la ficha técnica del modelo correspondiente. Especificaciones técnicas del modelo sin E/S integradas, conexiones de alimentación y puertos de comunicación, dimensiones, procedimiento de montaje y mantenimiento. Especificaciones y conexiones de 12 entradas digitales, 6 salidas de relé y 4 entradas analógicas. Incluye esquemas de conectores, configuración de puentes, información sobre la vida útil de los relés e instrucciones de instalación. Especificaciones y conexiones de 12 entradas digitales, 12 salidas de transistor y 2 entradas analógicas. Incluye la asignación de pines de los conectores J1 y J2, la configuración de puentes y los parámetros eléctricos de cada canal de E/S. Especificaciones y conexiones de 24 entradas digitales, 16 salidas de transistor y 2 entradas analógicas. Incluye esquemas de los conectores J1 a J4, configuración de puentes e información necesaria para el cableado de las E/S. Conexión y configuración de 12 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas. Explica cómo conectar señales de tensión y corriente, termopares y sondas de temperatura por resistencia (RTD), así como la configuración de puentes. Conexiones y especificaciones de 12 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas. Incluye esquemas de conexión de sensores, especificaciones de los canales analógicos y una descripción general de los registros de estado. Esquemas generales de los conectores y la asignación de terminales para los modelos 2 a 6. Permite localizar rápidamente las conexiones de señales digitales y analógicas, salidas de relé y transistor, y alimentación. Instrucciones detalladas para instalar, configurar y programar los paneles. Describe el menú del sistema, la configuración en Cscape, las E/S digitales y analógicas, los contadores de alta velocidad, PWM, la comunicación Ethernet, CAN y Modbus, el uso de microSD, las actualizaciones de firmware y la resolución de problemas. Documentación sobre las dimensiones del dispositivo, el recorte de montaje y la instalación del panel en un armario de control. Seleccione el plano y el procedimiento de instalación adecuados según el modelo concreto y la generación de hardware. Actualizaciones de firmware para los modelos de controladores HORNER compatibles. Antes de descargar, seleccione el modelo y la versión correctos, revise las instrucciones de actualización y realice una copia de seguridad del proyecto y de la configuración del dispositivo.Descargas y primeros pasos
Software y primeros pasos
Cscape – programación de PLC y HMI
Primer proyecto en Cscape
Videotutoriales de Horner Automation Europe
Selección de productos y descripción general
XLE/XLEE – descripción general de modelos y características
Fichas técnicas, conexiones y puesta en marcha
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 0
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 2
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 3
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 4
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 5
XLE/XLEE y XLT/XLTe – ficha técnica del modelo 6
XLE/XLEE y XLT/XLTe – guía rápida de conexiones de E/S
XLE/XLEE y XLT/XLTe – manual de usuario
Documentación de montaje y firmware
XLE – dimensiones y planos de montaje
Firmware para controladores HORNER
Propiedades HORNER XLE
Los códigos HEXE220C000 y HEXE220C012 a HEXE220C016 están disponibles. Según el listado de señales, elija el diseño sin I/O, con salidas de relé, con múltiples canales digitales o con entradas analógicas universales. Confirmaremos el equipo de hardware exacto antes de la entrega.
Diseño y tipos de señales.
HEXE220C000Sin entradas y salidas integradas.
Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.
HEXE220C012Entradas digitales 12, salidas de relé 6 y entradas analógicas 4.
Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.
HEXE220C013Entradas digitales 12, salidas de transistor 12 y entradas analógicas 2.
Para control con salidas de transistor y dos señales analógicas.
HEXE220C014Entradas digitales 24, salidas de transistor 16 y entradas analógicas 2.
Para trabajos con más señales digitales; total de puntos 42 I/O.
HEXE220C01512 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.
Para mediciones que incluyen Pt100 y termopares y para control analógico.
HEXE220C01612 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.
Para múltiples señales analógicas y de temperatura, así como valores de salida.
Sistema de control y versiones
| Pantalla | 2,2″ monocromo LCD, 128 × 64 px |
|---|---|
| Manejo | Función física y botones numéricos |
| Programación | Cscape estándar gratuito para la lógica de control y las pantallas |
| Generación de hardware | Códigos ofrecidos HEXE220C0xx; La documentación de la familia actual también enumera distintos HEXE220C1xx y HEXE221C1xx. |
Entradas y salidas
| HEXE220C000 | Sin entradas y salidas integradas. |
|---|---|
| HEXE220C012 | Entradas digitales 12, salidas de relé 6 y entradas analógicas 4. |
| HEXE220C013 | Entradas digitales 12, salidas de transistor 12 y entradas analógicas 2. |
| HEXE220C014 | Entradas digitales 24, salidas de transistor 16 y entradas analógicas 2. |
| HEXE220C015 | 12 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas. |
| HEXE220C016 | 12 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas. |
Puertos y funciones de comunicación
| Comunicación en serie | Dos puertos; RS232/RS485 y protocolo configurado |
|---|---|
| Ethernet | Distinga XLE del modelo XLEe con Ethernet; no garantizamos Ethernet en los códigos ofrecidos. |
| Conexión de programación y CAN | Confirmaremos para un código de pedido específico y generación de hardware |
| Extensión I/O | Selección según bus disponible, señales y configuración Cscape |
Condiciones de montaje y funcionamiento.
| Montaje | Al panel; Plano de montaje y accesorios según diseño del hardware. |
|---|---|
| Rama de energía | Seleccionamos la fuente 24 V DC según equipos y cargas específicas |
| Condiciones de funcionamiento | Confirmaremos el rango de temperatura, las dimensiones y los límites eléctricos para el código exacto suministrado |
Contenido del suministro y accesorios
Panel en la versión solicitada. Confirmaremos el contenido del paquete, conectores y elementos de montaje para una entrega específica. La fuente, enlace de programación, sensores y posible ampliación I/O se seleccionan según el montaje.
Fuente de alimentación de 24 V DC y conexión de programación adecuada; artículos separados según la versión del hardware. Para HEXE220C000, añada I/O externas si la aplicación las requiere.

VÍDEO: Consejos y trucos para configurar PLC HORNER con pantalla, entradas y salidas
Los PLC HORNER combinan el control de la máquina, la pantalla de operación y las entradas/salidas en un solo dispositivo. Si necesita una solución compacta para una máquina más pequeña, una parte de una línea, un puesto de prueba o la modernización de una tecnología antigua, no tiene que buscar y combinar por separado un PLC, un panel HMI y módulos de E/S.
Los vídeos formativos del fabricante muestran cómo conectar el panel, trabajar en Cscape, configurar la comunicación, utilizar WebMI y realizar el trabajo básico con entradas y salidas. Son especialmente útiles durante la primera puesta en marcha, para que no tenga que descubrirlo todo por el método de prueba y error.
