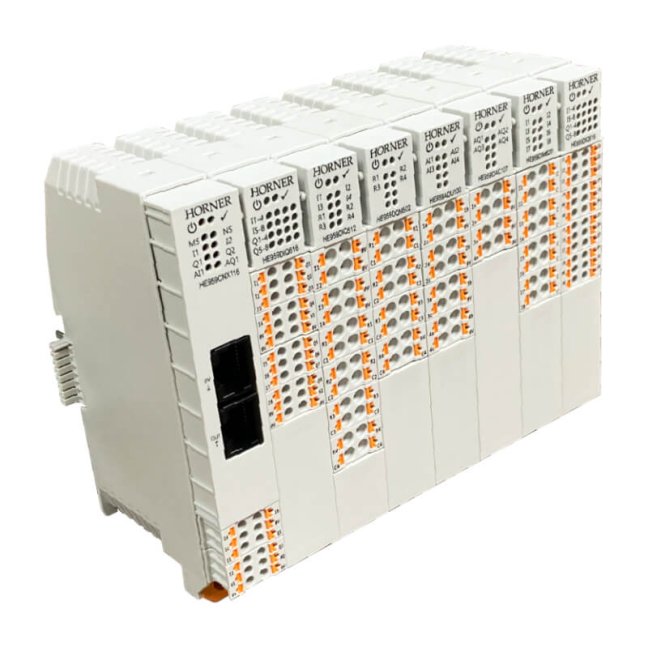

- OCS-I/O – modular CsCAN I/O system for HORNER PLCs
OCS-I/O – modular CsCAN I/O system for HORNER PLCs - Versión: Basic module + 2× flex DI/AI (12bit), 2× DO, 1× univ. AI (16bit), 1× AO
Modulares I/O HORNER a CsCAN. Base CNX100 sin I/O o CNX116 con I/O, más hasta siete módulos dependiendo de las señales. FOXON ayudará a diseñar todo el conjunto.
MásCódigo del producto: HE959CNX116
Modulares I/O HORNER a CsCAN. Base CNX100 sin I/O o CNX116 con I/O, más hasta siete módulos dependiendo de las señales. FOXON ayudará a diseñar todo el conjunto.
MásCódigo del producto: HE959CNX116
Opciones 12
| Versión | Código | Disponibilidad | Precio sin IVA | |||
|---|---|---|---|---|---|---|
| Basic module without I/O | HE959CNX100 | Entrega en 1–2 semanas |
175 EUR
|
|||
| Basic module + 2× flex DI/AI (12bit), 2× DO, 1× univ. AI (16bit), 1× AO | HE959CNX116 | En stock 1 uds. |
225 EUR
|
|||
| Module with 4x universal analog inputs | HE959ADU100 | Entrega en 1–2 semanas |
275 EUR
|
|||
| Module with 8x analog inputs | HE959ADC270 | Entrega en 1–2 semanas |
230 EUR
|
|||

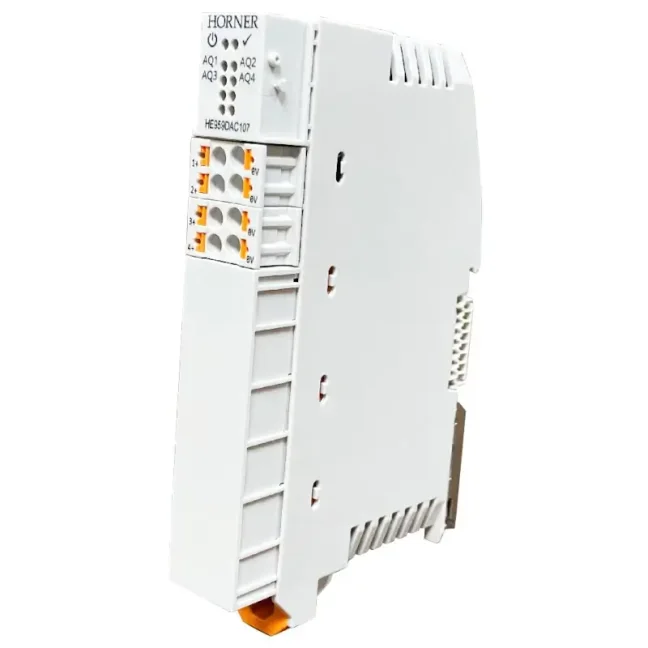

| Module with 4x analog outputs | HE959DAC107 | Entrega en 1–2 semanas |
245 EUR
|
|||

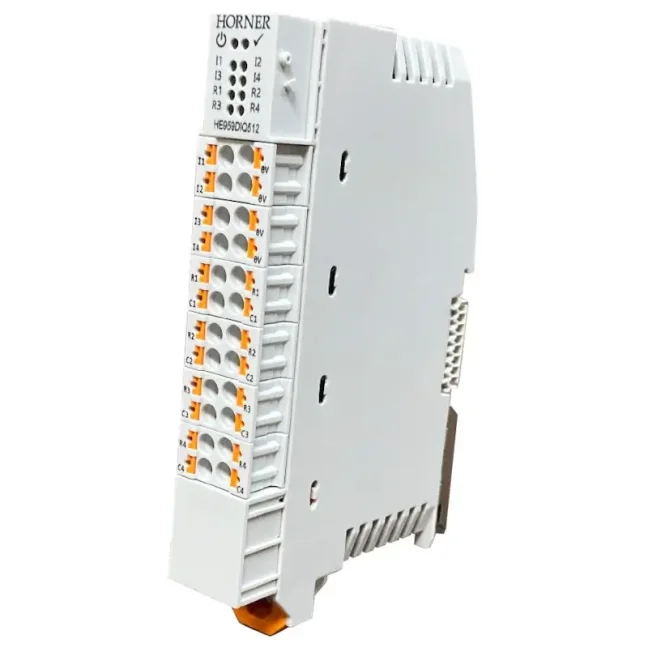

| Module with 4x digital DC inputs, 4x relay outputs | HE959DIQ512 | Entrega en 1–2 semanas |
200 EUR
|
|||
| Module with 8x digital DC inputs, 8x digital DC outputs | HE959DIQ616 | En stock 1 uds. |
175 EUR
|
|||

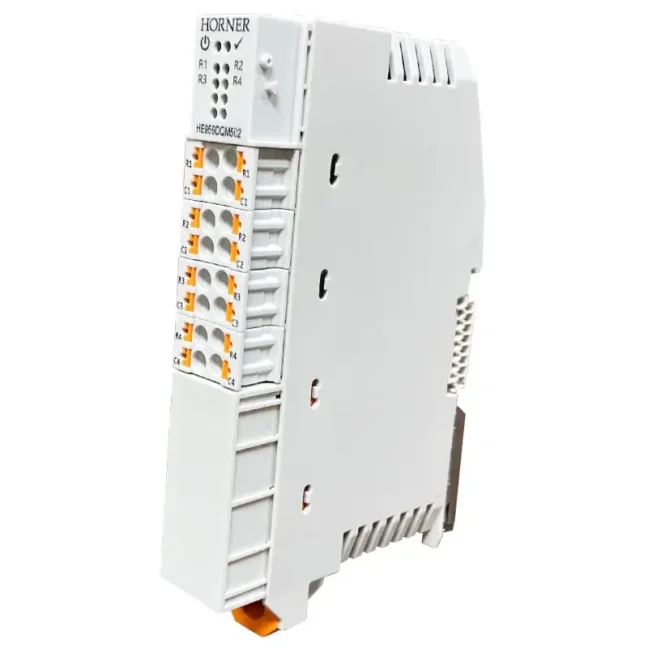

| Module with 4x relay outputs | HE959DQM502 | Entrega en 1–2 semanas |
185 EUR
|
|||
| Module with 16x digital DC outputs | HE959DQM606 | Entrega en 1–2 semanas |
195 EUR
|
|||
| Module with 16x digital DC inputs | HE959DIM610 | Entrega en 1–2 semanas |
179 EUR
|
|||
| Module with 8x digital AC inputs | HE959DIM620 | Entrega en 1–2 semanas |
175 EUR
|
|||
| Accessories: RJ45 Can Network Terminator | HE-RJTRM121 | Entrega en 1–2 semanas |
10 EUR
|
|||
| Siguiente | ||||||
Configure las I/O según la máquina. Una base y hasta siete módulos.
OCS - I/O amplía el PLC HORNER compatible con señales digitales, analógicas y de temperatura. Eliges la base CsCAN, añades los módulos necesarios y configuras el montaje en Cscape. Es útil al construir una nueva máquina, así como al agregar señales a la tecnología existente.
La base conecta los módulos al sistema de control. Un módulo de expansión independiente sin base y compatible PLC no forma un control funcional. Cscape estándar para configuración HORNER es gratuito.

Enviar tipo de panel y lista de señales.
Seleccionamos la base, módulos y conexiones. Verificaremos la compatibilidad de firmware, potencia y montaje.
Presentación de OCS-I/O
El vídeo original del producto Horner muestra el sistema modular OCS-I/O. Seleccione la base y los módulos específicos según las señales. Inglés.
Uso de un conjunto modular
Más señales para una máquina pequeña
Completarás las entradas de los sensores y las salidas de los actuadores. Seleccionas la combinación de módulos según la lista de señales, en lugar de cambiar todo el panel.
Medición de temperatura y variables de proceso.
Las entradas universales conectan los correspondientes Pt100/Pt1000 o termopares. Para señales V/mA comunes, seleccione un módulo analógico independiente.
Complementar la tecnología existente
Conecta el conjunto al PLC compatible a través de CsCAN. Verificaremos el modelo, firmware y comunicación disponible con antelación.
Composición clara del cuadro de distribución.

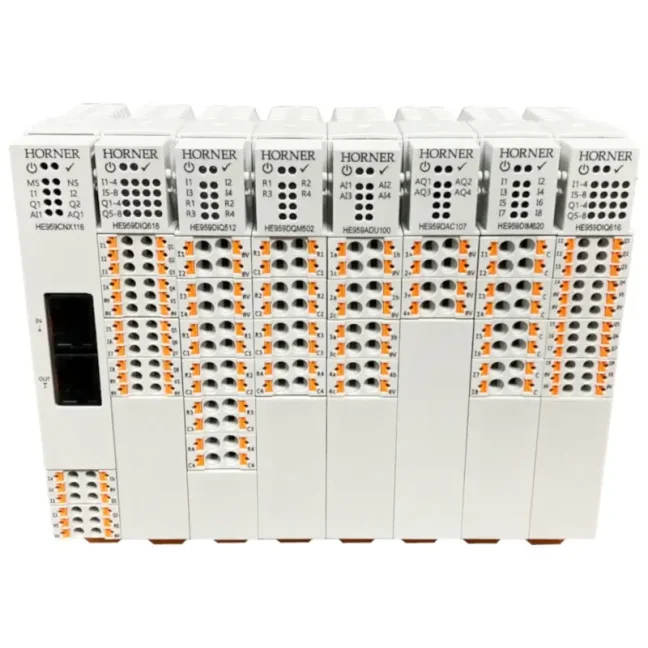

La base y los módulos conectados forman un conjunto con un orden claramente definido. Las ramas y cableado de energía se diseñarán de acuerdo con las cargas reales.
Bases, módulos y accesorios
Seleccione primero la base y después los módulos necesarios. HE-RJTRM121 sirve únicamente para la terminación del bus. Los precios anteriores corresponden a artículos individuales, no al conjunto completo.

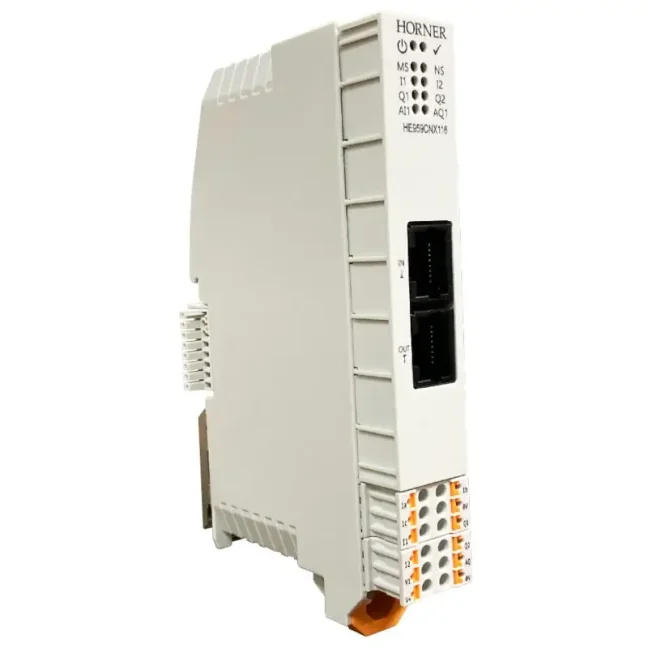

| HE959CNX100 | Base CsCAN sin I/O incorporado; hasta 7 de módulos conectados |
|---|---|
| HE959CNX116 | Base CsCAN: 2 entradas DI/AI seleccionables, 2 salidas digitales, 1 AI universal y 1 AO; hasta 7 módulos conectados |

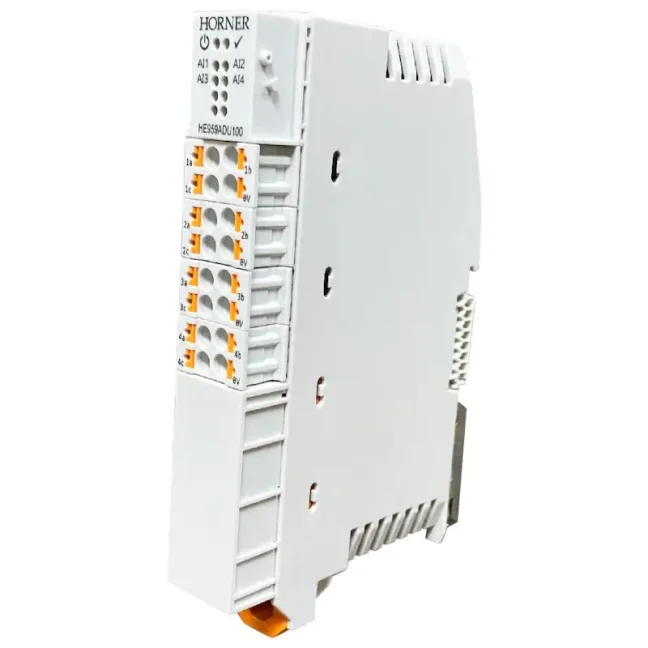

| HE959ADU100 | Entradas analógicas universales 4: V, mA, mV, Pt100/Pt1000 y termopares; 16 bits |
| HE959ADC270 | Entradas analógicas 8 0-10 V, 0-20 mA o 4-20 mA; 16 bits |
| HE959DAC107 | Salidas analógicas 4; 0-20 mA, 4-20 mA, 0-10 V o ±10 V; 12 bits |
| HE959DIM610 | 16 de entradas digitales, tensión de funcionamiento 10 - 24 V DC |

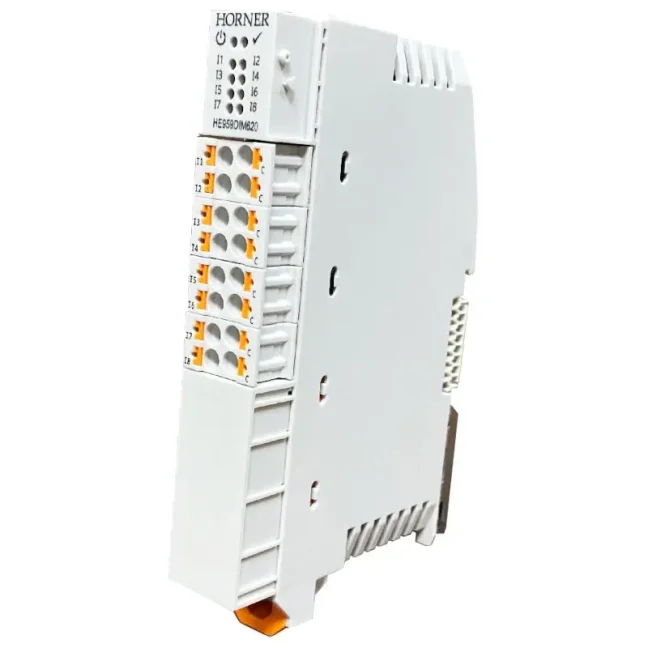

| HE959DIM620 | Entradas digitales 8 para 120 V AC; gama 90-132 V AC |

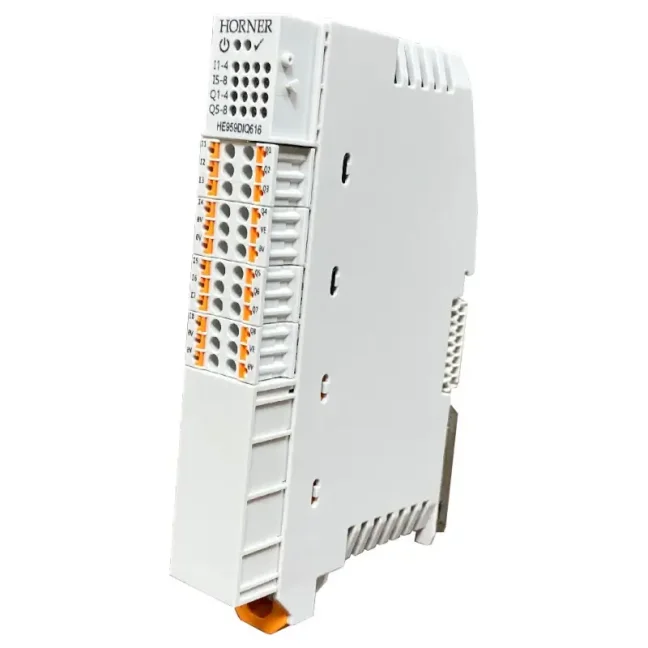

| HE959DIQ616 | Entradas digitales 8 y salidas digitales 8 |
| HE959DIQ512 | Entradas digitales 4 y salidas de relé 4 |
| HE959DQM606 | 16 salidas digitales; alimentación de rama de salida 10 - 30 V DC |
| HE959DQM502 | 4 salidas de relé; Carga según el tipo de carga y los límites de todo el módulo. |
| HE-RJTRM121 | Elemento de terminación de red CsCAN; no agrega canales I/O |
Composición y conexión del conjunto.
- Verifique que el sistema de control admita OCS-I/O a través de CsCAN y tenga el firmware adecuado.
- Elija una base CNX100 o CNX116 y hasta siete módulos de expansión. Verifique secuencia, potencia y carga.
- Diseñar el cableado y terminaciones CsCAN. Los conectores RJ45 aquí llevan CsCAN, no Ethernet.
- En Cscape configurar base, dirección, módulos I/O y registros correspondientes. Luego verifique las señales y el comportamiento cuando se pierde la comunicación.
Comunicación y condiciones técnicas
| Red | CsCAN; la configuración OCS-I/O en Cscape usa 125 kbit/s |
|---|---|
| PLC con dos puertos CAN | OCS-I/O está configurado en el puerto compatible CAN1 |
| Bases CNX100 / CNX116 | Alimentación de 10-30 V DC; dimensione la alimentación de las ramas de I/O según el consumo de corriente del conjunto completo |
| Ampliación de la base. | Máximo de módulos 7 por base |
| Dimensión de montaje de la base. | 76,5 × 124,5 × 19 mm |
| Condiciones de funcionamiento | Depende del módulo exacto. El conjunto está limitado por el rango y la carga admisible más restrictivos de los componentes utilizados. |
Equipo y precio del conjunto
Envíe la lista de señales y el tipo de controlador. Prepararemos una oferta del conjunto completo, incluidos los componentes básicos y adicionales necesarios.
| Elemento seleccionado | Precio actual del artículo anterior |
|---|---|
| Base | CNX100 sin I/O incorporado o CNX116 con I/O |
| Módulos de expansión | Número y tipo según las señales necesarias |
| PLC y comunicación | Controlador HORNER compatible, cableado y terminación CsCAN |
| Circuitos de alimentación y salida | Según el consumo de corriente del conjunto, los sensores y las cargas |
| Configuración, formación y montaje. | Precios por alcance |
Formación y apoyo al primer proyecto.
Entrenamiento en Liberec
Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.
Autoestudio
Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo Horner Europe.
La formación se centrará en el montaje y la configuración de OCS-I/O, la asignación de señales, la comunicación y la comprobación de estados en Cscape. Según las necesidades, diseñaremos el proyecto y nuestros propios técnicos realizarán la instalación.
Configuración del conjunto OCS-I/O
Tutorial de Horner para configurar la base y los módulos en Cscape. Compruebe el modelo, el firmware, la dirección y el orden de los módulos de su conjunto. Inglés.
Galería de fotos y conexión.
Haga clic para abrir el material original del fabricante en una vista más grande.
Preguntas frecuentes
¿El módulo de expansión funciona sin la base?
Necesita una base CNX100 o CNX116 compatible y un sistema de control compatible. Un módulo individual no es un PLC separado ni un nodo de red separado.
¿Cuál es la diferencia entre CNX100 y CNX116?
CNX100 es una base sin I/O incorporado. Además, el CNX116 cuenta con dos entradas DI/AI seleccionables, dos salidas digitales, una entrada analógica universal y una salida analógica.
¿Cuántos módulos conecto a una base?
Hasta siete módulos de expansión. Verificar su combinación según consumo, alimentación, configuración y señales requeridas.
¿Los conectores RJ45 son ethernet?
En este conjunto, se utilizan para CsCAN. No se trata de conectar el OCS-I/O a un conmutador Ethernet normal.
¿Conecto 230 V AC a HE959DIM620?
HE959DIM620 es para 120 V AC y tiene un rango de entrada de 90-132 V AC. Para la señal 230 V AC, elegimos la solución correspondiente.
¿El precio de una variante es el precio de todo el conjunto?
No. Los elementos del menú son bases, módulos individuales y accesorios. Elaboraremos una oferta completa según la lista de señales.
¿Por qué comprar en FOXON?
Distribuidor HORNER
Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.
Selección según su proyecto
Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.
Soporte técnico y formación.
Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.
Diseño y montaje de la solución.
Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.
Todo el montaje según su proyecto
Envíe el tipo exacto de PLC HORNER, las señales requeridas, la fuente de alimentación y la ubicación en la tecnología. Diseñaremos la base, módulos y las conexiones necesarias.
Documentación y primeros pasos
Seleccione la hoja de datos según el código exacto. El resumen rápido sirve de orientación; los límites eléctricos completos figuran en la hoja de datos. Todos los documentos son materiales originales de Horner.
Bases CNX100 y CNX116
HE959CNX100 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959CNX100 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959CNX116 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959CNX116 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialMódulos de extensión por código
HE959ADU100 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959ADU100 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959ADC270 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959ADC270 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DAC107 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DAC107 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DIM610 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DIM610 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DIM620 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DIM620 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DIQ616 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DIQ616 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DIQ512 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DIQ512 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DQM606 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DQM606 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialHE959DQM502 - hoja de datos y cableado eléctrico
Parámetros, límites y conexiones del producto exacto.
Abrir el materialHE959DQM502 - descripción general rápida y conexión
Breve orientación en conexión; consulte los límites en la hoja de datos del mismo código.
Abrir el materialDescripción general y configuración de la serie
OCS-I/O - descripción general de la familia
El prospecto original del sistema. Para la conexión eléctrica utilizar la ficha técnica del código específico.
Abrir el materialConfiguración en Cscape
Tutorial de Horner para configurar la base y los módulos en Cscape. Compruebe el modelo, el firmware, la dirección y el orden de los módulos de su conjunto. Inglés.
Abrir el materialAyuda en línea OCS - I/O
Condiciones CsCAN, configuración base y mapeo I/O.
Abrir el materialOCS-I/O - bases y módulos de expansión
Las bases, los módulos individuales y las terminaciones de red son artículos separados. Para una conjunto completa, verifique todos los códigos utilizados.
Selección de ítem por señal
| HE959CNX100 | Base CsCAN sin I/O incorporado; hasta 7 de módulos conectados |
|---|---|
| HE959CNX116 | Base CsCAN: 2 entradas DI/AI seleccionables, 2 salidas digitales, 1 AI universal y 1 AO; hasta 7 módulos conectados |
| HE959ADU100 | Entradas analógicas universales 4: V, mA, mV, Pt100/Pt1000 y termopares; 16 bits |
| HE959ADC270 | Entradas analógicas 8 0-10 V, 0-20 mA o 4-20 mA; 16 bits |
| HE959DAC107 | Salidas analógicas 4; 0-20 mA, 4-20 mA, 0-10 V o ±10 V; 12 bits |
| HE959DIM610 | 16 de entradas digitales, tensión de funcionamiento 10 - 24 V DC |
| HE959DIM620 | Entradas digitales 8 para 120 V AC; gama 90-132 V AC |
| HE959DIQ616 | Entradas digitales 8 y salidas digitales 8 |
| HE959DIQ512 | Entradas digitales 4 y salidas de relé 4 |
| HE959DQM606 | 16 salidas digitales; alimentación de rama de salida 10 - 30 V DC |
| HE959DQM502 | 4 salidas de relé; Carga según el tipo de carga y los límites de todo el módulo. |
| HE-RJTRM121 | Elemento de terminación de red CsCAN; no agrega canales I/O |
Condiciones de montaje
| Base | CNX100 o CNX116; un máximo de siete módulos conectados |
|---|---|
| Comunicación | CsCAN; para configuración OCS-I/O en Cscape 125 kbit/s |
| Par de puertos CAN | Puerto CAN1 compatible del controlador |
| Alimentación de las bases | 10-30 V DC; Circuitos de salida y fuente de alimentación I/O diseñados por separado |
| CNX116 Entradas flexibles | Dos canales con opción de modo digital o analógico |
| HE959DIM620 | Entradas 90-132 V AC; no 230 V AC |
| Resolución HE959ADC270 | Bits 16 según la hoja de datos actual MAN1501 |
| Terminación del bus | Según la topología y documentación CsCAN; HE-RJTRM121 no es un módulo I/O |

VÍDEO: Consejos y trucos para configurar PLC HORNER con pantalla, entradas y salidas
Los PLC HORNER combinan el control de la máquina, la pantalla de operación y las entradas/salidas en un solo dispositivo. Si necesita una solución compacta para una máquina más pequeña, una parte de una línea, un puesto de prueba o la modernización de una tecnología antigua, no tiene que buscar y combinar por separado un PLC, un panel HMI y módulos de E/S.
Los vídeos formativos del fabricante muestran cómo conectar el panel, trabajar en Cscape, configurar la comunicación, utilizar WebMI y realizar el trabajo básico con entradas y salidas. Son especialmente útiles durante la primera puesta en marcha, para que no tenga que descubrirlo todo por el método de prueba y error.
Highlighted items are mandatory.
