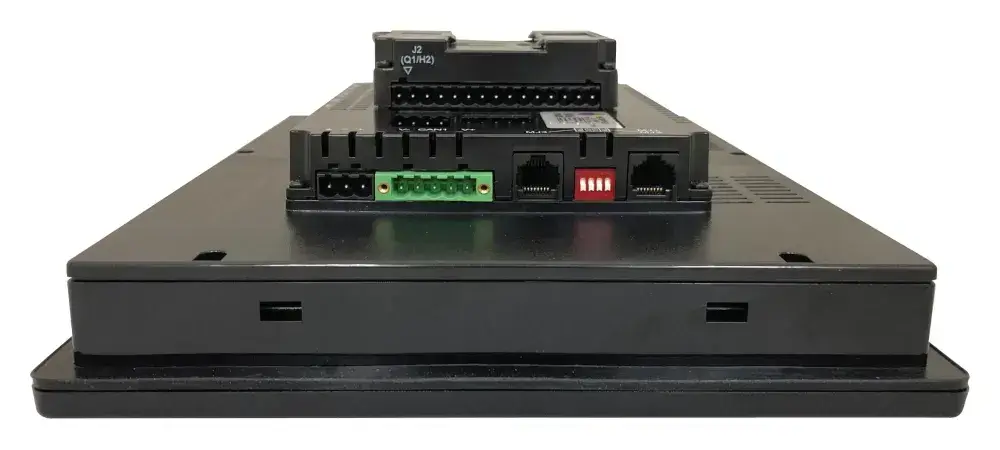

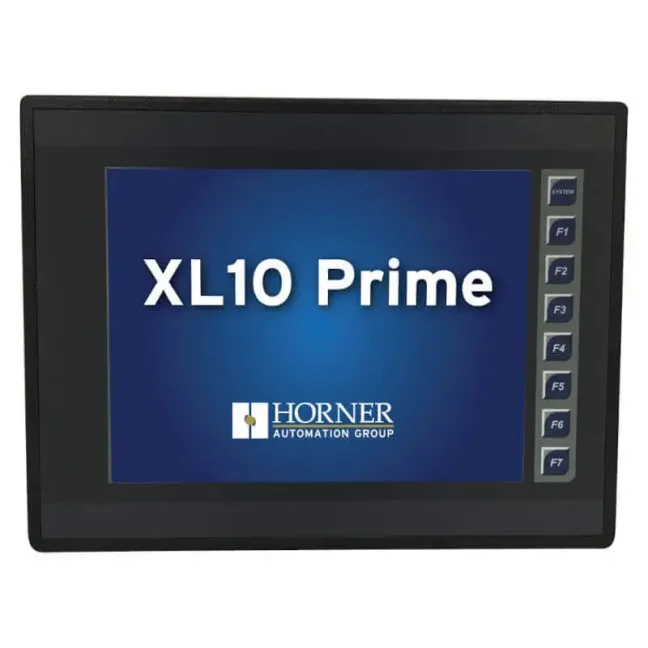

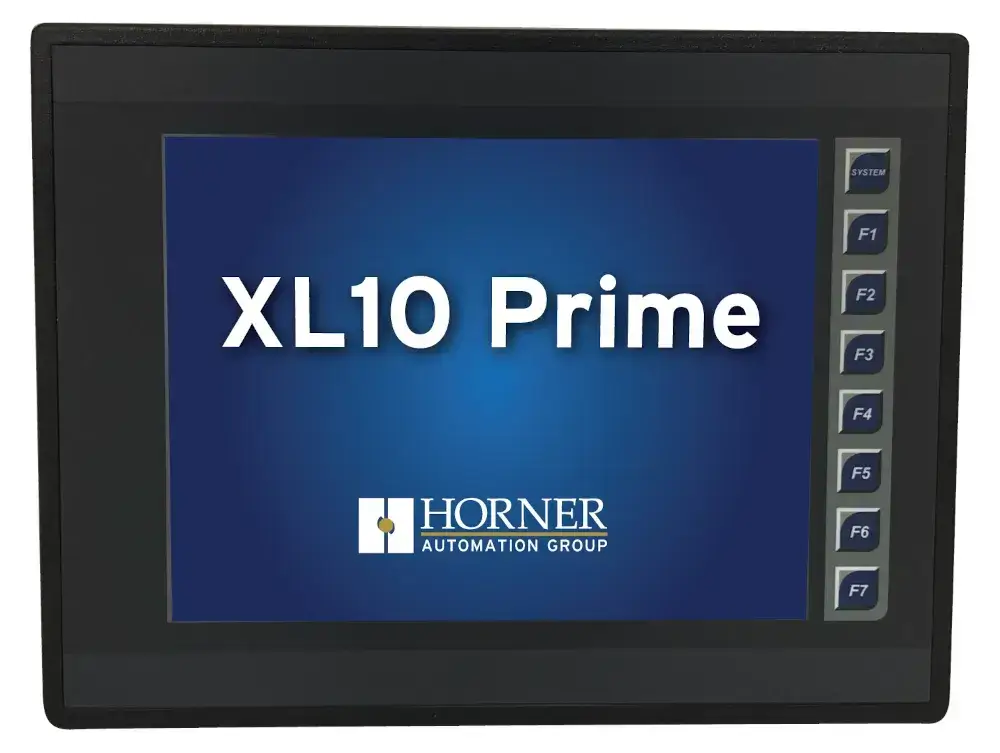

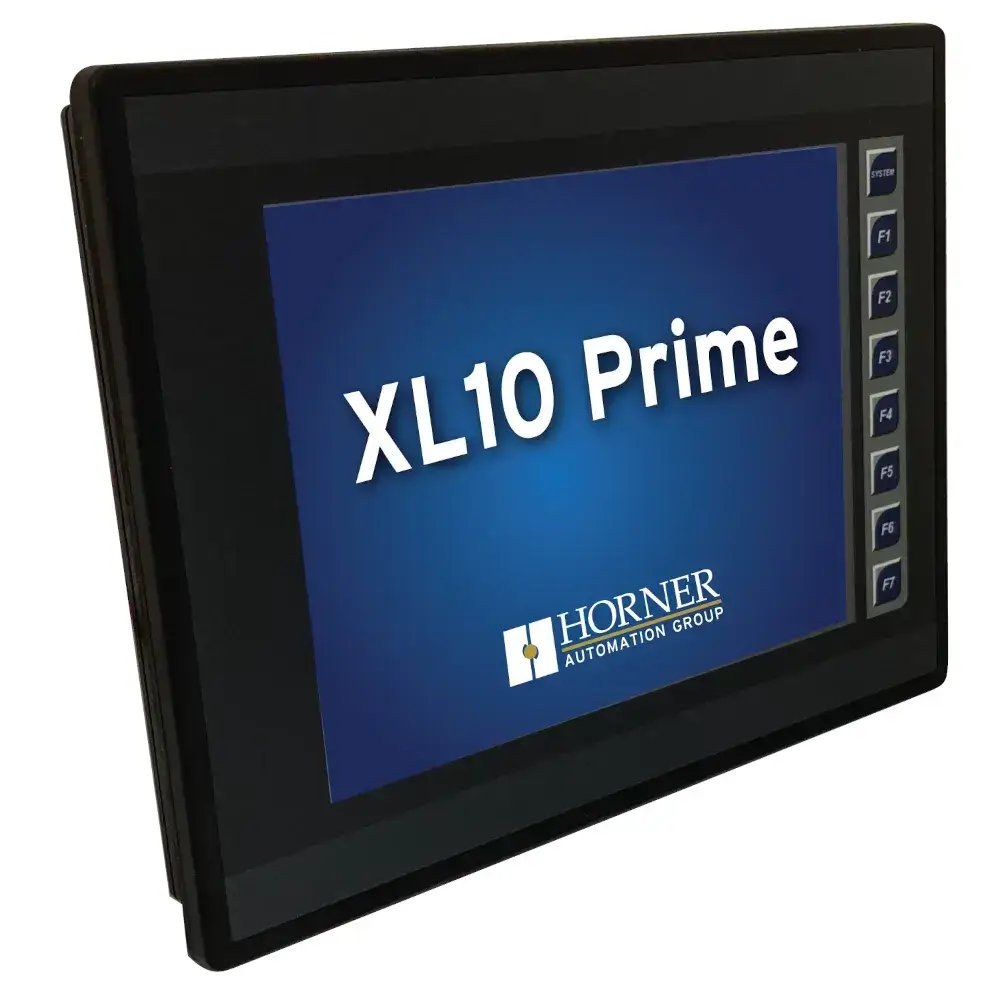

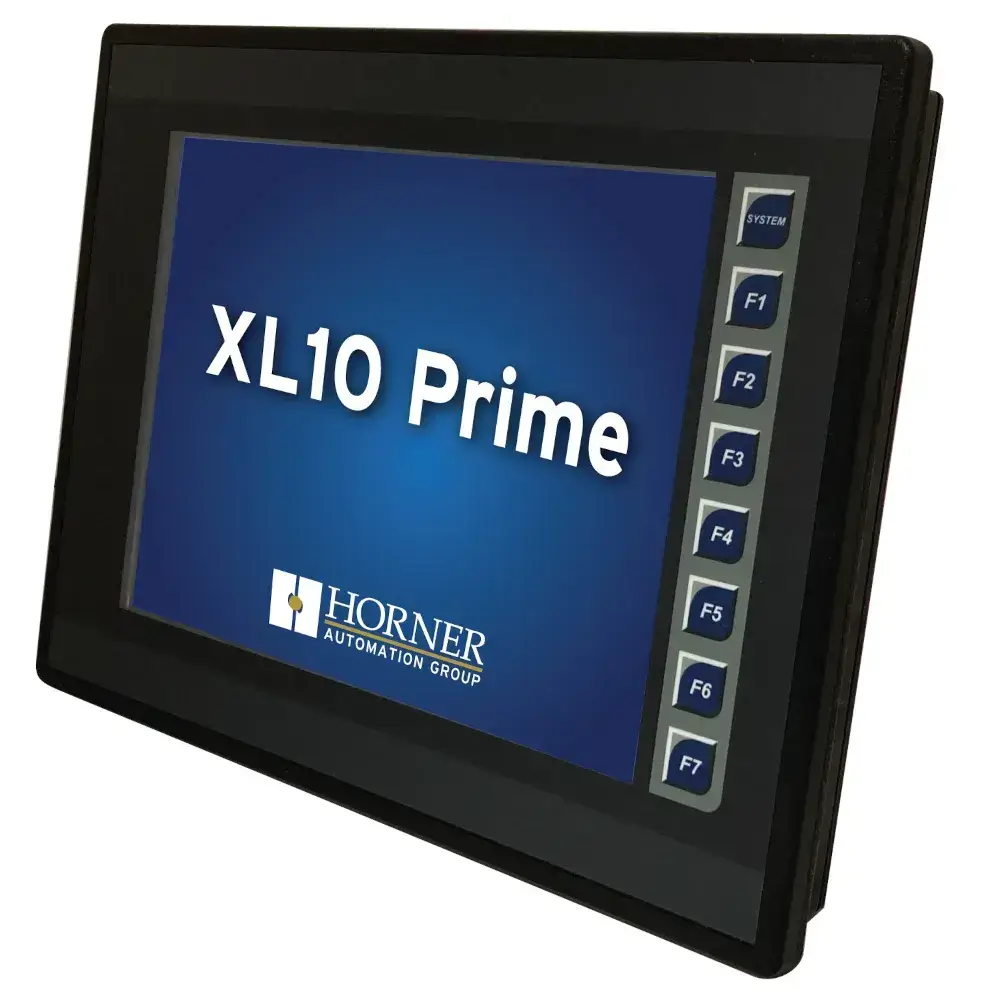

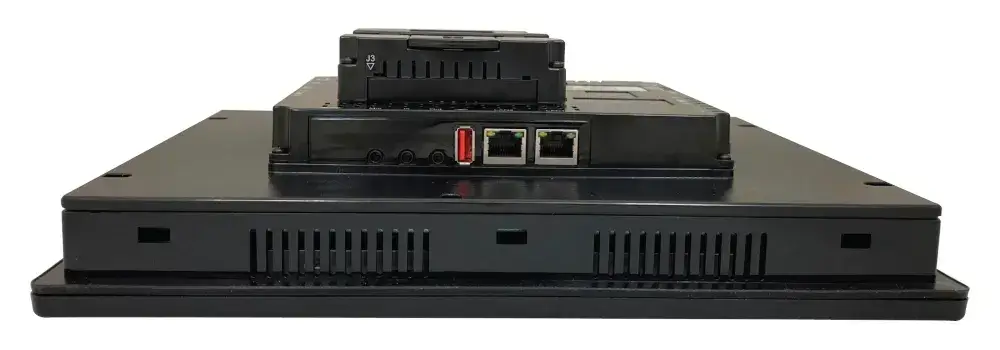

- HORNER XL10 Prime PLC HMI controller with 10,4″ colour touchscreen, analog / digital inputs and outputs
HORNER XL10 Prime PLC HMI controller with 10,4″ colour touchscreen, analog / digital inputs and outputs - Versión: No built-in I/O
HORNER XL10 PRIME combina PLC, una pantalla táctil a color de 10,4″ y botones de función física. Seis diseños le permiten elegir el I/O necesario; HEXP505C100 no tiene entradas ni salidas integradas. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.
Más
Código del producto: HEXP505C100
HORNER XL10 PRIME combina PLC, una pantalla táctil a color de 10,4″ y botones de función física. Seis diseños le permiten elegir el I/O necesario; HEXP505C100 no tiene entradas ni salidas integradas. El programa y las pantallas Cscape para PLC son gratuitos. FOXON ayudará con la selección, el primer proyecto y la formación.
Más
Código del producto: HEXP505C100
Opciones 6
| Versión | Código | Disponibilidad | Precio sin IVA | |
|---|---|---|---|---|
| No built-in I/O | HEXP505C100 | Entrega en 1–2 semanas |
2 180 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 1 MHz), 6x DO relay (3 A), 4x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXP505C112 | Entrega en 1–2 semanas |
2 323 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXP505C113 | Entrega en 1–2 semanas |
2 443 EUR
|
|
| 24x DI (24 VDC, 4x HSC, 500 kHz), 16x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXP505C114 | Entrega en 1–2 semanas |
2 486 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 100 mV, 0-20 mA, 4-20 mA, RTD, THM, 14/16 bit), 2x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXP505C115 | Entrega en 1–2 semanas |
2 533 EUR
|
|
| 12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 6x AI (0-10 V, 60 mV, 0-20 mA, 4-20 mA, RTD, THM, 17 bit), 4x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) | HEXP505C116 | Entrega en 1–2 semanas |
2 669 EUR
|
PLC y control en un solo panel. I/O según su tarea.
HORNER XL10 PRIME combina PLC, una pantalla táctil a color de 10,4″ y botones de función física. Usted controla una pequeña máquina o dispositivo y monitorea los valores operativos desde un solo lugar. Podrás elegir entre seis diseños: desde el modelo sin I/O incorporado hasta variantes con entradas digitales, analógicas y de temperatura.
Cscape estándar para el programa PLC y las pantallas HMI es gratuito con cada panel. No compras una licencia de programación. Las funciones web y de comunicación opcionales tienen sus propios términos de licencia y firmware.

Verifique XL10 PRIME en su propia tarea.
Gestionamos el préstamo gratuito de productos seleccionados durante 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. FOXON ayudará con la selección y el primer proyecto.
Presentamos la serie XL PRIME
El vídeo original Horner presenta la serie XL PRIME, que también incluye XL10 PRIME. Muestra el concepto común de PLC y HMI; Elija una pantalla, conectores y I/O específicos según los parámetros de este modelo. Inglés.
Aplicaciones en pequeñas máquinas e instalaciones
Conmutación de bomba según tiempo o evento
Comenzando en un momento específico, funcionando durante un tiempo establecido o reaccionando a un nivel y otra señal de entrada. El operador establece los valores y ve el estado de la bomba en la pantalla.
Control de una pequeña máquina o dispositivo
Inicio del ciclo de trabajo, continuidad de pasos individuales y conteo de piezas. El operador cambia la duración del paso o el número de repeticiones en el panel.
Medición y regulación sencilla
Visualización de presión, temperatura u otra cantidad y reacción al límite establecido. El tipo de sensor y el rango de señal deben coincidir con el modelo integrado o de extensión I/O seleccionado.
Supervisión local de equipos
Estados de entrada, mensajes de error y configuraciones comunes en una pantalla. Puedes preparar la gama de pantallas y controles según el dispositivo específico.
Usted crea una función para su tecnología en Cscape. Seleccionar los sensores y elementos de control necesarios según el dispositivo.
Préstamo de prueba y formación
Préstamo gratuito previa cita
Gestionamos el préstamo gratuito de productos seleccionados por 14 días de forma individual según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación.
Entrenamiento en Liberec
Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.
Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo de Horner Europe en YouTube
Selección de variante XL10 PRIME
Seleccionar el diseño según la lista de señales. El HEXP505C100 es el modelo 0 sin el I/O incorporado. Los códigos HEXP505C112 a HEXP505C116 indican los modelos 2 a 6 con diferentes combinaciones de entradas y salidas. Los precios y la disponibilidad se enumeran arriba.
HEXP505C100Sin entradas y salidas integradas.
Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.
HEXP505C11212 entradas digitales, 6 salidas de relé y 4 entradas analógicas (12 bits).
Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.
HEXP505C11312 entradas digitales, 12 salidas de transistor y 2 entradas analógicas (12 bits).
Para control con salidas de transistor y dos señales analógicas.
HEXP505C11424 entradas digitales, 16 salidas de transistor y 2 entradas analógicas (12 bits).
Para trabajos con más señales digitales; total de puntos 42 I/O.
HEXP505C11512 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.
Para mediciones que incluyen Pt100 y termopares y para control analógico.
HEXP505C11612 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.
Para múltiples señales analógicas y de temperatura, así como valores de salida.
Le asesoraremos en la selección de un diseño y accesorios adecuados según el proyecto.
Tipos de señal y limitaciones de cableado
Los números y tipos de I/O se relacionan con un código de pedido específico. HEXP505C100 no tiene un I/O incorporado. Los modelos 2, 3 y 4 admiten entradas analógicas 0-10 V, 0-20 mA y 4-20 mA. Elija 5 o 6 para medición directa de Pt100 y termopares. El modo del canal analógico debe coincidir con los puentes y la configuración del Cscape. Los terminales de tensión y corriente de una misma salida analógica no son dos canales independientes. Las funciones rápidas comparten canales digitales seleccionados. Verifique la conexión, combinación de señales y límites de corriente en la hoja de datos del diseño exacto.
Parámetros técnicos HORNER XL10 PRIME
| Visualización y control | 10,4″ color táctil, 640 × 480 px; Pantalla táctil y botones de función físicos. |
|---|---|
| Memoria de programa | 2 MB |
| I/O incorporado | Según la variante: de ninguno a 42 puntos |
| Conexión | 1× Ethernet, RS232, RS485, 1× CAN, USB Mini-B, USB-A, microSD |
| Programación | Cscape estándar gratuito; lógica y pantallas en un solo proyecto |
| Fuente de alimentación | 10-30 V DC para diseño estándar |
| Temperatura de funcionamiento | -10 a +60 °C para diseño estándar |
Puede encontrar información detallada en la pestaña Características.
Conexión y funcionamiento
XL10 PRIME tiene 1 puerto Ethernet de 10/100 Mb/s, RS232 y RS485 en el conector común MJ1/2, otro puerto serie MJ3 (RS232 o RS485) y 1 puerto CAN. Para intercambiar datos se utiliza, por ejemplo, Modbus TCP o Modbus RTU según la configuración del proyecto. USB-A y microSD sirven para datos y USB Mini-B para conectar con el PC.
Puede crear la lógica y las pantallas HMI estándar en el Cscape gratuito. WebMI, MQTT, J1939 y otras características opcionales tienen sus propios términos de licencia y firmware. Verificaremos la comunicación requerida y su precio según proyecto.

Equipo y coste del primer lanzamiento.
| Panel HORNER XL10 PRIME | Precio actual en la selección de variantes anteriores |
|---|---|
| Cscape estándar | 0 CZK - programa PLC y pantallas HMI |
| Alimentación y conexión | Fuente 24 V DC y enlace de programación USB Mini-B o Ethernet ; Artículos separados según la configuración. Para HEXP505C100, agregue los I/O externos necesarios si la tarea los requiere. |
| Sensores y controles | Según las señales y cargas de su trabajo |
| Formación, diseño y montaje. | Precios según el alcance acordado |
El precio del panel no es el precio de toda la automatización. En la oferta discutiremos el equipamiento necesario y el posible trabajo de los técnicos. Seleccionamos la fuente, cables y demás accesorios según el montaje.
Contenido del paquete estándar
Panel en la versión solicitada. Confirmaremos la gama de elementos de montaje y conectores suministrados para el modelo I/O seleccionado. Seleccione la fuente, cable de programación, medio de almacenamiento, sensores y I/O externo según el montaje. El modelo HEXP505C100 no tiene I/O incorporado.
Primer proyecto en Cscape
Descargar Cscape de Horner. Necesita una cuenta de fabricante para descargar Cscape. El vídeo muestra la conexión al PC, la lógica simple y la primera pantalla del panel Micro OCS. Cuando trabaje con XL10 PRIME, seleccione su modelo exacto y el I/O correspondiente en la configuración.
Tarea para la primera prueba
Cuando verifique por primera vez, comience con una función simple. Por ejemplo, una salida que se enciende durante un tiempo determinado después de presionar un botón o cambiar la señal de entrada.
- Configure el tiempo de conmutación en la pantalla y muestre el estado de entrada y salida.
- Manejar la condición de activación y el temporizador en el programa.
- En la carga de prueba, verifique el encendido, el apagado después de un cierto tiempo y la modificación de la configuración en la pantalla.

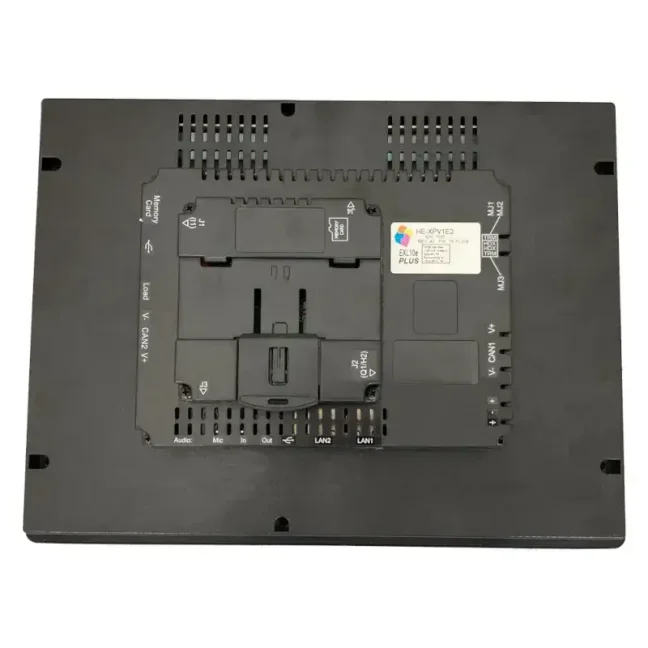

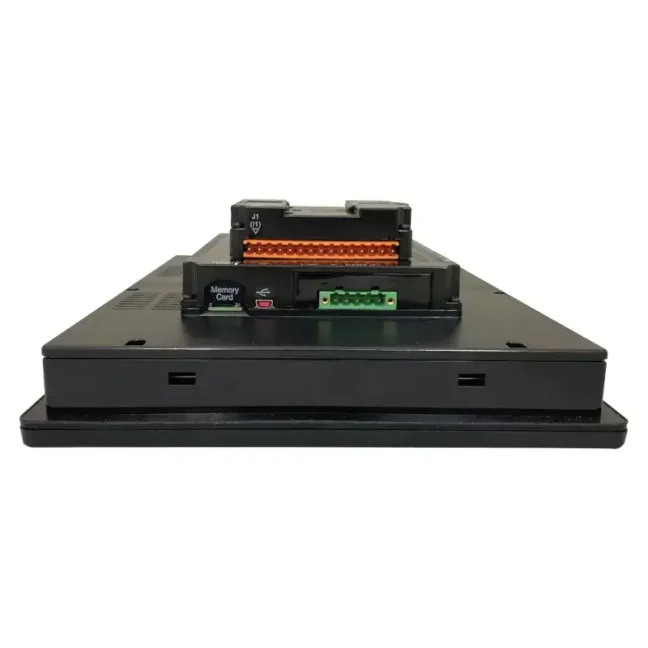

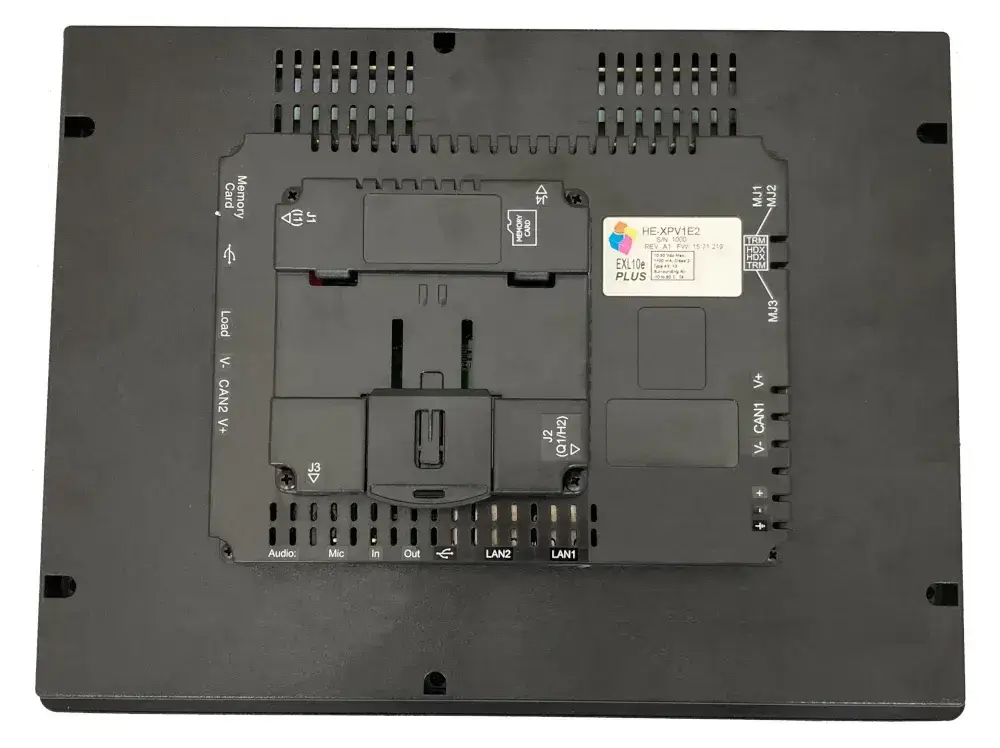

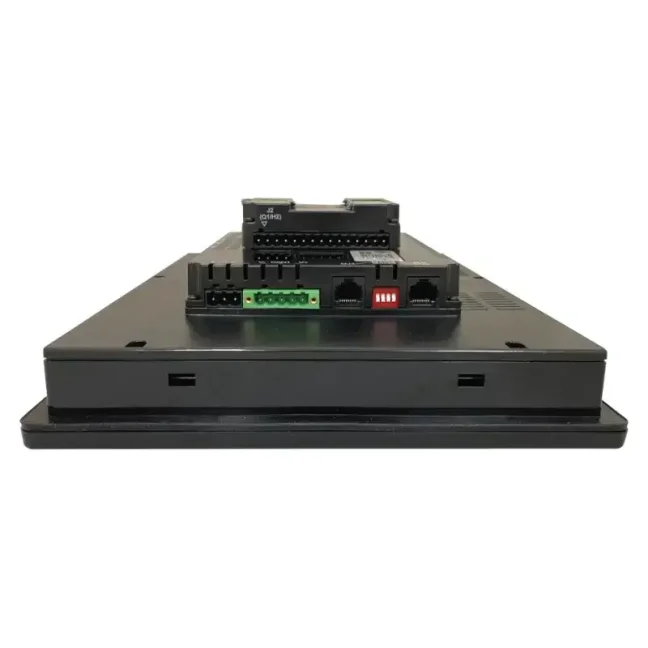

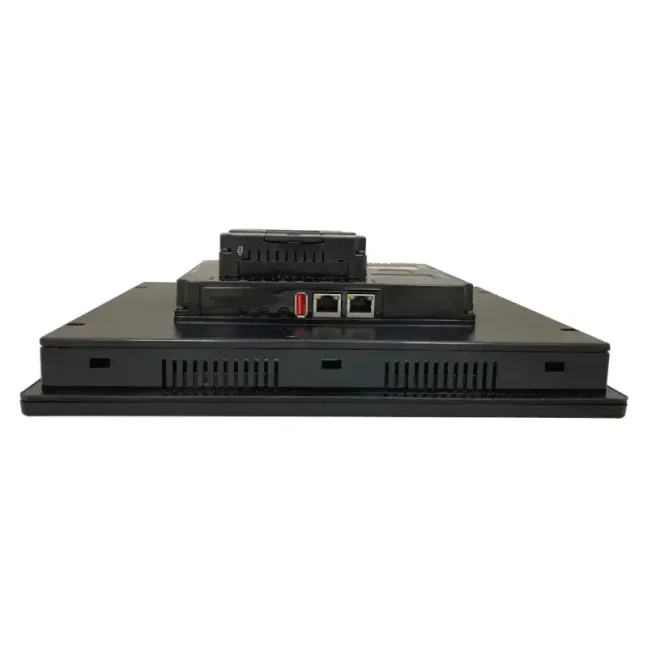

Galería de fotos y conexión.
Haga clic para abrir una imagen separada en una vista más grande.
Preguntas frecuentes
¿Necesito PLC o HMI por separado?
XL10 PRIME contiene tanto PLC como HMI táctil. No necesita PLC y HMI por separado para la misma tarea. I/O incorporados depende del código: HEXP505C100 no los tiene, los modelos 2 a 6 tienen diferentes combinaciones de señales.
¿Qué es gratis y qué tiene un precio aparte?
Cscape estándar es gratuito con cada panel. Puede crear el programa PLC y las pantallas HMI sin una licencia de programación paga. Las funciones adicionales tienen sus propios términos de licencia. El préstamo gratuito de productos seleccionados durante los 14 días se gestiona individualmente según disponibilidad. Confirmaremos el modelo concreto, fecha y condiciones con antelación. Los accesorios, la formación y el trabajo de los técnicos se cotizarán según el alcance.
¿Qué diseño elegir para Pt100 o termopar?
Para medición directa de temperatura, elija entradas analógicas universales del modelo 5 (HEXP505C115) o modelo 6 (HEXP505C116). Compararemos el tipo de sensor, número de canales y conexión con la hoja de datos del diseño seleccionado.
¿Cómo elegir el tamaño de visualización?
XL10 PRIME ofrece una pantalla 10,4″ con una resolución de px 640 × 480. Coloque los botones, valores y alarmas necesarios en el diseño de la pantalla. Compararemos la legibilidad, el espacio en el gabinete y el I/O con otros paneles Horner.
¿Pueden evaluar la migración desde un panel antiguo?
Enviar el número de pedido completo del dispositivo original, versión Cscape y proyecto disponible. Verificaremos la configuración del I/O, montaje, comunicación y las modificaciones necesarias al proyecto.
¿Cómo puedo consultar la disponibilidad de un préstamo de prueba?
Haga clic en Solicitar un préstamo de prueba y describa su aplicación. Comprobaremos el modelo adecuado, su disponibilidad, las fechas y las condiciones. Los préstamos de productos seleccionados se acuerdan individualmente.
¿Puedes ayudar con el primer proyecto?
Asesoramos en la selección de equipos y ofrecemos formación en Liberec para individuos y grupos. Si es necesario prepararemos el diseño del proyecto y montaje con nuestros propios técnicos.
¿Por qué comprar en FOXON?
Distribuidor HORNER
Suministramos productos HORNER nuevos con garantía y le ayudaremos a elegir el equipo y los accesorios adecuados.
Selección según su proyecto
Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.
Soporte técnico y formación.
Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.
Diseño y montaje de la solución.
Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.
Videotutoriales por tema
Primer proyecto, configuración inicial y soporte
Equipo para la puesta en marcha inicial
Seleccionaremos una fuente de alimentación, conexiones y posibles I/O externas adecuadas para este panel. El presupuesto detallará el hardware y la ayuda opcional para la puesta en marcha. Cscape estándar es gratuito.
Ayuda con tu proyecto
Organizamos consultas, configuración, programación o formación en Liberec para individuos y grupos. Confirmaremos el alcance del trabajo, la producción, el precio y el plazo con antelación.
Ejemplos de implementación HORNER
Ver implementaciones específicas de HORNER X4 y X7 en fabricantes de máquinas. El modelo utilizado y su implementador se enumeran en el estudio correspondiente.
Pruebe y elija para su tarea
Función de tecnología de envío, señales necesarias y fecha límite. Comprobaremos la posibilidad de un préstamo o discutiremos un producto adecuado y el precio del equipo necesario.
Descargas y puesta en marcha inicial
Los documentos y vídeos están en inglés. Seleccione la hoja de datos actual según el código de pedido completo. Algunas descargas en el sitio web del fabricante requieren registrarse e iniciar sesión.
Software y primeros pasos
Cscape - entorno para PLC y HMI
Cscape estándar es gratuito con cada panel. Puedes crear el programa PLC y las pantallas HMI sin una licencia de programación paga. Las funciones adicionales tienen sus propios términos de licencia. Necesita una cuenta de fabricante para descargar.
Abrir el materialPrimer proyecto en Cscape
Necesita una cuenta de fabricante para descargar Cscape. El vídeo muestra la conexión al PC, la lógica simple y la primera pantalla del panel Micro OCS. Cuando trabaje con XL10 PRIME, seleccione su modelo exacto y el I/O correspondiente en la configuración.
Abrir el materialBiblioteca de tutoriales en vídeo Horner Europe
Procedimientos adicionales de programación, pantallas y comunicación. Elige según las funciones de tu panel.
Abrir el materialSelección de productos y resumen de la gama
XL PRIME - descripción general de series y equipos
Folleto original Horner para orientación en modelos. Para la conexión, seleccione la hoja de datos del diseño específico I/O.
Abrir el materialConexión y puesta en servicio
XL10 PRIME modelo 0 - hoja de datos sin I/O incorporado
Para el código europeo HEXP505C100. Sin entradas y salidas integradas. Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME modelo 2 - hoja de datos de diseño de relé
Para el código europeo HEXP505C112. Entradas digitales 12, salidas de relé 6 y entradas analógicas 4 (bits 12). Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME modelo 3 - hoja de datos de diseño de transistor
Para el código europeo HEXP505C113. Entradas digitales 12, salidas de transistor 12 y entradas analógicas 2 (bits 12). Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME modelo 4 - diseño de hoja de datos con 42 I/O
Para el código europeo HEXP505C114. Entradas digitales 24, salidas de transistor 16 y entradas analógicas 2 (bits 12). Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME modelo 5 - hoja de datos del análogo universal I/O
Para el código europeo HEXP505C115. Entradas digitales 12, salidas de transistor 12, entradas analógicas universales 2 y salidas analógicas 2. Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME modelo 6 - hoja de datos de seis entradas universales
Para el código europeo HEXP505C116. Entradas digitales 12, salidas de transistor 12, entradas analógicas universales 6 y salidas analógicas 4. Parámetros detallados, conexiones y límites de funcionamiento.
Abrir el materialXL10 PRIME - conexión y montaje rápido
Breve orientación en puertos y conexiones. Para conocer los límites exactos, utilice la hoja de datos del modelo I/O seleccionado.
Abrir el materialXL10 PRIME - configuración y operación
Manual de usuario original. Configuración, menú del sistema, comunicación y trabajo con I/O; En el documento, si es necesario, diferencie entre la serie anterior y el diseño PRIME.
Abrir el materialDibujos y firmware
XL10 PRIME - dimensiones y montaje
Los dibujos dimensionales se pueden encontrar en la hoja de datos del diseño seleccionado. Deje espacio para conectores, cableado y accesorios de montaje.
Abrir el materialFirmware y notas de la versión
Seleccione el modelo exacto y lea las condiciones de actualización. Haga una copia de seguridad del proyecto y la configuración antes de cambiar el firmware.
Abrir el materialPropiedades HORNER XL10 PRIME
Seleccionar el diseño según la lista de señales. El HEXP505C100 es el modelo 0 sin el I/O incorporado. Los códigos HEXP505C112 a HEXP505C116 indican los modelos 2 a 6 con diferentes combinaciones de entradas y salidas. Los precios y la disponibilidad se enumeran arriba.
Diseño y tipos de señales.
HEXP505C100Sin entradas y salidas integradas.
Para control mediante una interfaz de comunicación o con I/O de expansión adecuadas.
HEXP505C11212 entradas digitales, 6 salidas de relé y 4 entradas analógicas (12 bits).
Para tareas con contactos de relé y medición de 0-10 V o señales de corriente.
HEXP505C11312 entradas digitales, 12 salidas de transistor y 2 entradas analógicas (12 bits).
Para control con salidas de transistor y dos señales analógicas.
HEXP505C11424 entradas digitales, 16 salidas de transistor y 2 entradas analógicas (12 bits).
Para trabajos con más señales digitales; total de puntos 42 I/O.
HEXP505C11512 entradas digitales, 12 salidas de transistor, 2 entradas analógicas universales y 2 salidas analógicas.
Para mediciones que incluyen Pt100 y termopares y para control analógico.
HEXP505C11612 entradas digitales, 12 salidas de transistor, 6 entradas analógicas universales y 4 salidas analógicas.
Para múltiples señales analógicas y de temperatura, así como valores de salida.
Sistema de control y versiones
| Programación | Cscape; Advanced Ladder e idiomas IEC 61131-3, modos extendidos por licencia |
|---|---|
| Memoria de programa | 2 MB |
| Ciclo de lógica | 0,02 ms/kB |
| Pantalla | 10,4″ VGA TFT |
| Resolución | 640 × 480 px |
| Brillo | 550 cd/m² típicamente |
| Controlar | Pantalla táctil y botones de función física |
| Pantallas | Hasta pantallas 1 023; hasta objetos 1 023 en la pantalla |
| Medios de almacenamiento | microSD de hasta 32 GB, FAT32; medios USB compatibles a través de USB-A |
| Memoria gráfica | 27 MB |
Entradas y salidas
| HEXP505C100 - modelo 0 | Sin I/O incorporado |
|---|---|
| HEXP505C112 - modelo 2 | 12 DI / 6 relés / 4 AI (12 bits) |
| HEXP505C113 - modelo 3 | 12 DI / 12 DO / 2 AI (12 bits) |
| HEXP505C114 - modelo 4 | 24 DI / 16 DO / 2 AI (12 bits) |
| Entradas analógicas de los modelos 2, 3 y 4 | 0-10 V, 0-20 mA, 4-20 mA |
| HEXP505C115 - modelo 5 | 12 DI / 12 DO / 2 universales AI / 2 AO |
| Modelo de señales analógicas 5 | AI : 0 - 10 V , 0 - 20 mA , 4 - 20 mA , mV , Pt100 y termopares J/K/N/T/E/R/S/B; Bits 14 para V/ mA / mV, bits 16 para temperatura. AO : 0 - 10 V o 0 - 20 mA ; 12 bits. |
| HEXP505C116 - modelo 6 | 12 DI / 12 DO / 6 universales AI / 4 AO |
| Señales analógicas del modelo 6 | AI: 0-10 V, 0-20 mA, 4-20 mA, mV, Pt100/Pt1000 y termopares no puestos a tierra J/K/N/T/E/R/S/B; 17 bits. AO: 0-10 V, 0-20 mA, 4-20 mA; 12 bits. |
Puertos y funciones de comunicación
| Ethernet | 1× 10/100 Mb/s; por ejemplo Modbus TCP, FTP, SMTP y ASCII |
|---|---|
| Puertos serie | 1× RS232 y 1× RS485 en MJ1/2; otro 1× RS232 o 1× RS485 en MJ3 |
| CAN | 1×; protocolo y firmware específicos según configuración |
| USB Mini-B | Conexión a PC para programación y acceso a datos |
| USB-A | Host USB para dispositivos y medios de almacenamiento compatibles |
| I/O de expansión | Selección según señales, bus y configuración del proyecto. |
| Licencia y Acceso Remoto | Cscape estándar gratuito; Verificaremos WebMI, MQTT y otras características opcionales según requisitos y licencia. |
Condiciones de montaje y funcionamiento.
| Fuente de alimentación de diseño estándar | 10-30 V DC |
|---|---|
| Dimensiones frontales | 303,3 × 230,6 mm; profundidad según plano dimensional y diseño I/O |
| Montaje | 288,5 × 216 mm; tolerancia ±0,1 mm |
| Temperatura de funcionamiento del diseño estándar | -10 a +60°C |
| Temperatura de almacenamiento | -20 a +60°C |
| Humedad relativa | 5-95 %, sin condensación |
Contenido del suministro y accesorios
Panel en la versión solicitada. Confirmaremos la gama de elementos de montaje y conectores suministrados para el modelo I/O seleccionado. Seleccione la fuente, cable de programación, medio de almacenamiento, sensores y I/O externo según el montaje. El modelo HEXP505C100 no tiene I/O incorporado.
Fuente 24 V DC y enlace de programación USB Mini-B o Ethernet ; Artículos separados según la configuración. Para HEXP505C100, agregue los I/O externos necesarios si la tarea los requiere.

VÍDEO: Consejos y trucos para configurar PLC HORNER con pantalla, entradas y salidas
Los PLC HORNER combinan el control de la máquina, la pantalla de operación y las entradas/salidas en un solo dispositivo. Si necesita una solución compacta para una máquina más pequeña, una parte de una línea, un puesto de prueba o la modernización de una tecnología antigua, no tiene que buscar y combinar por separado un PLC, un panel HMI y módulos de E/S.
Los vídeos formativos del fabricante muestran cómo conectar el panel, trabajar en Cscape, configurar la comunicación, utilizar WebMI y realizar el trabajo básico con entradas y salidas. Son especialmente útiles durante la primera puesta en marcha, para que no tenga que descubrirlo todo por el método de prueba y error.
Highlighted items are mandatory.
