MQTT Sparkplug – license for Horner PLC HMI controllers XL and XL Prime
Licencia perpetua MQTT Sparkplug para 1 controlador HORNER compatible. Transfiere datos mediante un broker MQTT a una aplicación de supervisión con Sparkplug. Verificaremos el modelo, el firmware y la licencia existente; Cscape estándar es gratuito.
MásCódigo del producto: HE-VFM1-01
Licencia perpetua MQTT Sparkplug para 1 controlador HORNER compatible. Transfiere datos mediante un broker MQTT a una aplicación de supervisión con Sparkplug. Verificaremos el modelo, el firmware y la licencia existente; Cscape estándar es gratuito.
MásCódigo del producto: HE-VFM1-01
Transferir datos de una pequeña tecnología a un sistema superior.
La licencia MQTT Sparkplug conecta el panel compatible HORNER con el intermediario MQTT. Los valores operativos, los estados y los contadores se ponen a disposición, por ejemplo, de un sistema de seguimiento de la producción. Selecciona datos en Cscape y los utiliza en una aplicación que admita Sparkplug.
Para paneles seleccionados XL y XL Prime. CANVAS y CPU300 tienen MQTT Sparkplug por defecto. Comprobaremos el modelo exacto y la licencia actual antes de realizar el pedido.

Enviar el modelo del panel y la descripción de la función deseada.
Comprobaremos si la función ya forma parte del dispositivo, qué licencia necesita y qué será necesario configurar.
Principio MQTT Sparkplug
Cómo funcionan juntos el panel, el intermediario MQTT y la aplicación principal.
Usando MQTT Sparkplug
Descripción general del funcionamiento de la máquina
Transfiere el estado de la máquina, número de piezas u horas de funcionamiento al sistema superior. La visualización y la evaluación se preparan en la aplicación de destino.
Recopilación de valores de pequeña tecnología.
Se pasa la temperatura, la presión o el estado de la bomba obtenidos por el panel a otros sistemas a través del intermediario.
Múltiples máquinas en una descripción general
Se conectan los paneles soportados a un broker común y se distinguen sus datos según la estructura Sparkplug.
Conexión con Ignition
Para integrar Sparkplug se necesita un broker adecuado y los componentes de Ignition. A continuación encontrará un ejemplo práctico del fabricante.
Selección de licencia y compatibilidad
Primero compruebe si el panel admite Sparkplug y si la función ya está activada. Una interfaz Ethernet por sí sola no confirma la compatibilidad con MQTT.
| Código de pedido | HE-VFM1-01 |
|---|---|
| Unidad de licencia | Licencia 1 para el controlador 1 HORNER; Activación permanente mediante bono. |
| XL Prime | MQTT Sparkplug es una extensión paga opcional. |
| XL y X5 anteriores seleccionados | Evaluaremos el soporte por código completo del dispositivo, Cscape y firmware. |
| CANVAS y CPU300 | MQTT Sparkplug es una función estándar; no solicite otra licencia sin verificación. |
| Cscape estándar | Gratis. Este artículo es una extensión de funciones que se paga por separado. |
| Precio y trabajo de los técnicos. | El precio actual de la licencia se encuentra en el menú de arriba. Fijaremos el precio de la configuración, la formación y el proyecto según el alcance acordado. |

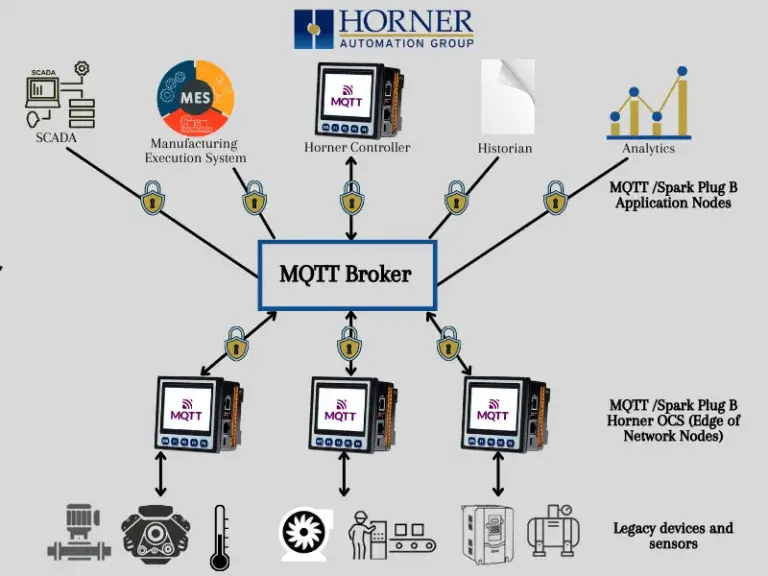

Panel, intermediario y aplicación de destino
Panel HORNER
Recopila y procesa datos y los publica o los recibe según la configuración.
Broker MQTT
Pasa mensajes entre clientes. La operación, los derechos de acceso y las conexiones de red se manejan dentro del proyecto.
Aplicación principal
Debe comprender Sparkplug y proporcionar la visualización, el historial o el procesamiento adicional deseado.
Primera prueba de transferencia de datos
Así que primero se prepara una pequeña tarea verificable. Puede agregar una lista más extensa de variables y cualquier comando solo después de verificar la comunicación.
- Verificar el modelo, firmware y licencia del panel. Prepare un intermediario de prueba con configuraciones de conexión compatibles.
- En Cscape, configure Sparkplug, identificación del dispositivo y conexión del intermediario.
- Seleccione varios valores operativos y verifíquelos en la aplicación de destino.
- Respuesta de prueba ante fallo de enlace y recuperación de comunicación antes del despliegue.
Contenido de la licencia y costos del proyecto.
| Parte de este artículo | Licencia perpetua MQTT Sparkplug para un dispositivo compatible. |
|---|---|
| Equipo necesario | Panel HORNER, firmware correspondiente y conexión de red. |
| Otros componentes | Broker MQTT, aplicación de destino y cualquier licencia o alojamiento de la misma. |
| Nuestra ayuda | Selección de licencia, consulta de datos, configuración de comunicación y formación según lo acordado. |
Formación y apoyo al primer proyecto.
Entrenamiento en Liberec
Formamos a individuos y grupos en nuestra sala de formación en Liberec. Acordaremos el alcance y la fecha según la experiencia de los participantes y sus tareas.
Autoestudio
Los tutoriales en vídeo originales Horner Automation Europe se utilizan para el autoaprendizaje. Los títulos traducidos y las anotaciones explican su contenido, los vídeos permanecen en inglés. Tutoriales en vídeo Horner Europe.
Ofrecemos formación en Liberec para individuos y grupos. Acordaremos el alcance y precio según el proyecto; También puede comenzar con un autoestudio a partir de los vídeos del fabricante que aparecen a continuación.
Transferencia de datos entre OCS e Ignition
Ejemplo de intercambio de datos mediante MQTT Sparkplug. El broker y los componentes necesarios de Ignition se suministran por separado.
Material original HORNER
Haga clic para abrir el material original del fabricante en una vista más grande.
Preguntas frecuentes
¿Es suficiente tener Ethernet en el panel?
No. El panel debe tener soporte MQTT Sparkplug en el firmware correspondiente y una licencia válida si la función no es estándar.
¿El broker es parte de la licencia?
No. Esta licencia activa la función en un panel. El broker y la aplicación de destino se seleccionan y suministran por separado.
¿Conectar alguna aplicación MQTT?
No todas las aplicaciones utilizan Sparkplug. Compare de antemano el perfil admitido, el formato de datos y el método de conexión.
¿La licencia se aplica a todos los paneles del proyecto?
HE-VFM1-01 es una licencia para una unidad de control. Para cada dispositivo adicional comprobaremos si la función está incluida en el precio o necesita su propia licencia.
¿Se paga el estándar Cscape?
El software de programación estándar Cscape es gratuito. Compra una licencia que amplía una función específica del dispositivo compatible o solicita nuestra ayuda con el proyecto por separado.
¿Puedes ayudar con la activación y el primer proyecto?
Sí. Verificaremos el modelo y la licencia, asesoraremos sobre la configuración y ofreceremos formación en Liberec. Según el acuerdo, también diseñaremos el proyecto y garantizaremos el montaje con nuestros propios técnicos. Confirmaremos el alcance y precio de los servicios de la oferta.
¿Por qué comprar en FOXON?
Distribuidor HORNER
Somos distribuidores de HORNER. Entregamos nuevas licencias y dispositivos con garantía, asesoramos en la selección y brindamos soporte técnico.
Selección según su proyecto
Discutiremos la función de la tecnología, las señales y la comunicación. Compararemos la entrada con las opciones de HORNER y seleccionaremos un producto adecuado.
Soporte técnico y formación.
Asesoramos en el uso del equipo y capacitamos a individuos y grupos. Para el autoestudio recomendamos las instrucciones del fabricante.
Diseño y montaje de la solución.
Si es necesario, diseñaremos una solución, prepararemos un proyecto e instalaremos el equipo con nuestros propios técnicos. Acordaremos el alcance del trabajo según la tecnología.
Licencia para su proyecto específico
Enviar código de pedido del panel, versión de firmware y Cscape y breve descripción del trabajo. Verificaremos la licencia necesaria y propondremos una gama de asistencia de configuración.
Documentación y primeros pasos
Comience con la descripción general de compatibilidad y luego abra el manual de la función seleccionada. Los documentos y videos son materiales originales HORNER en inglés. Utilice los manuales más antiguos según la versión de su dispositivo.
Compatibilidad y software
Cuando se necesita una licencia
Tabla actual de funciones en el precio del panel y licencias opcionales para series individuales.
Abrir el materialLibre Cscape
Entorno de programación para PLC y HMI. La licencia paga en esta página es una extensión de función separada.
Abrir el materialFirmware por modelo
Verifique los requisitos exactos del modelo y las características antes de realizar cambios. Primero haga una copia de seguridad del proyecto y de los datos operativos.
Abrir el materialConfiguraciones y antecedentes prácticos
MQTT Sparkplug - configuración y activación
Configuración de la conexión con el broker, datos y licencia. Manual de 2021; Verifique las versiones requeridas para su modelo antes de usarlo.
Abrir el materialPresentación MQTT Sparkplug
Descripción general del principio y posibilidades de la transferencia de datos.
Abrir el materialProyecto de muestra MQTT
Archivo para estudio y prueba en Cscape. Antes de cargar, verifique el modelo de destino y ajuste la conexión con su broker.
Abrir el materialEsquema de comunicación MQTT
Una ayuda gráfica para entender la conexión entre el panel, el broker y la aplicación.
Abrir el materialCaracterísticas técnicas y condiciones de licencia
La licencia HE-VFM1-01 amplía la funcionalidad del dispositivo HORNER compatible. Depende del modelo exacto, su equipamiento y el firmware correspondiente.
Licencia y Activación
| Código de pedido | HE-VFM1-01 |
|---|---|
| Unidad de licencia | Licencia 1 para el controlador 1 HORNER; Activación permanente mediante bono. |
| Software | Cscape gratuito y firmware que admite la función. |
| Entrega | Licencia/bono de activación. En este rubro no se incluyen panel, cables, fuente de alimentación ni mano de obra técnica. |
Funciones y sistemas relacionados
| Perfil | MQTT Sparkplug |
|---|---|
| Método de comunicación | Publicar y recibir mensajes a través del intermediario. |
| Configuraciones | Cscape; variables, identificación de dispositivos y conexión de broker. |
| Soporte de serie | XL Prime como licencia opcional; determinados modelos antiguos XL y X5 tras comprobar el modelo exacto. |
| Incluido como estándar | CANVAS y CPU300. |
| Requisitos del proyecto | Broker MQTT compatible, aplicación con Sparkplug y configuraciones de red correspondientes. |

VÍDEO: Consejos y trucos para configurar PLC HORNER con pantalla, entradas y salidas
Los PLC HORNER combinan el control de la máquina, la pantalla de operación y las entradas/salidas en un solo dispositivo. Si necesita una solución compacta para una máquina más pequeña, una parte de una línea, un puesto de prueba o la modernización de una tecnología antigua, no tiene que buscar y combinar por separado un PLC, un panel HMI y módulos de E/S.
Los vídeos formativos del fabricante muestran cómo conectar el panel, trabajar en Cscape, configurar la comunicación, utilizar WebMI y realizar el trabajo básico con entradas y salidas. Son especialmente útiles durante la primera puesta en marcha, para que no tenga que descubrirlo todo por el método de prueba y error.
