Ethernet IO remote digital inputs outputs 24V: 2xDI, 2xDO, Modbus TCP, REST, MQTT, OPC UA
Industrial module for remote control and monitoring of digital signals 2x DI a 2x DO via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 12-48VDC and PoE. DIN mounting. Más
Código del producto: 57737
Industrial module for remote control and monitoring of digital signals 2x DI a 2x DO via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 12-48VDC and PoE. DIN mounting. Más
Código del producto: 57737
2 entradas digitales y 2 salidas

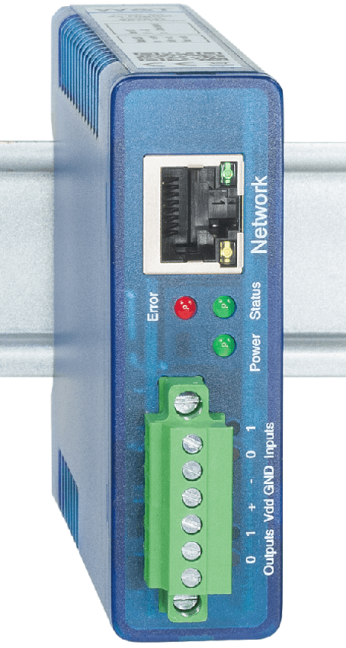

El W&T 57737 conecta 2 entradas digitales (DI) y 2 salidas digitales (DO) a una red Ethernet 10/100BaseT. Permite la supervisión y el control a través de una interfaz web, así como la integración en sistemas superiores mediante OPC UA, MQTT, REST o Modbus TCP.
¿Necesita seleccionar o pedir el W&T 57737?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Uso
El módulo sirve para la recopilación de señales de estado, la notificación de averías y el control remoto en infraestructuras industriales o técnicas. Los estados se pueden visualizar en el navegador, transferir a un sistema de visualización o utilizar en acciones predefinidas.
Parámetros técnicos del W&T 57737

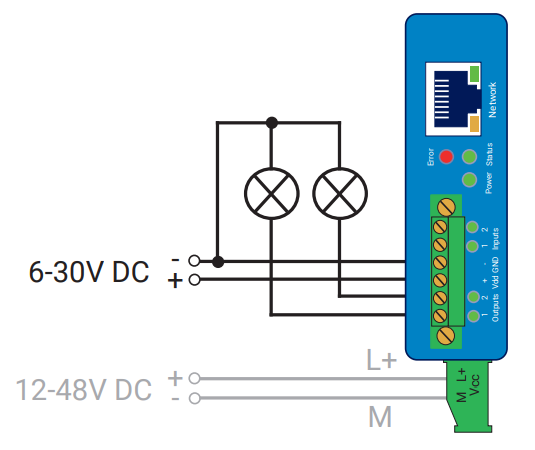

| Salidas digitales | 2 salidas digitales, 6-30 V, 500 mA Agrupación de 2 salidas Corriente máxima en el grupo: 1 A Corriente total máxima: 1 A Protección contra cortocircuitos Con los relés de separación adecuados, se pueden conmutar tensiones de hasta 230 V. |
|---|---|

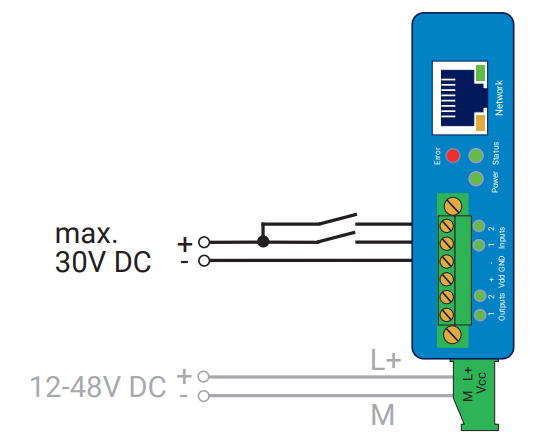

| Entradas digitales | 2 entradas digitales Tensión máxima de entrada: ±30 V Protección contra la inversión de polaridad en este rango Umbral de conmutación: 8 V ± 1,5 V Corriente en estado activado = 2,2 mA Contador integrado de 32 bits |
| Interfaz de red | Detección automática de 10/100BaseT |

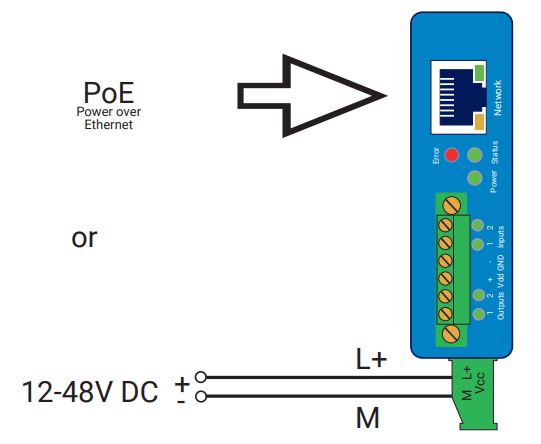

| Alimentación | Alimentación a través de Ethernet (PoE) o 24–48 V CC (aproximadamente 100 mA a 24 V) |
| Salida de alimentación auxiliar | 24 V, máx. 125 mA para la alimentación de entradas y salidas |
| Aislamiento galvánico | Salidas respecto a la interfaz de red: mín. 1000 V Entradas respecto a la interfaz de red: mín. 2000 V Entradas frente a salidas: mín. 1000 V |
| Conectores y borneras | 1 x regleta de bornes atornillable de 6x para entradas y salidas – enchufable 1 x 2x regleta de bornes atornillable para alimentación externa – enchufable 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red 4 LED para la indicación digital del estado |

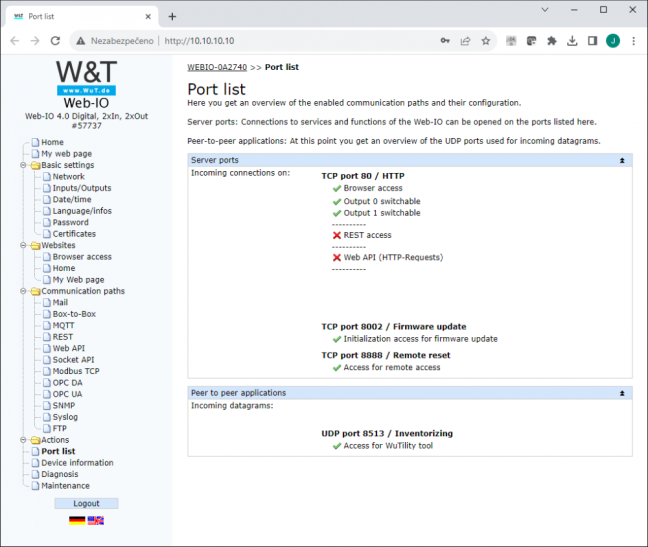

| Protocolos y servicios | HTTP y HTTPS Sockets TCP y UDP, cliente y servidor MQTT – Publicación y suscripción REST SNMP V1, V2, V3, incluidas las alertas Envío de correos electrónicos mediante el protocolo SMTP Servidor OPC Modbus TCP Gestión del inventario y de los grupos de dispositivos |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +60 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 Digital, 2 entradas, 2 salidas 1× guía rápida La fuente de alimentación y el resto de accesorios se piden por separado. |
Señales, comunicaciones y eventos
- Entradas independientes y salidas de transistor para la supervisión remota de estados y el control de dispositivos. La salida auxiliar de 24 V suministra un máximo de 125 mA; la corriente total de las salidas digitales está limitada a 1 A.

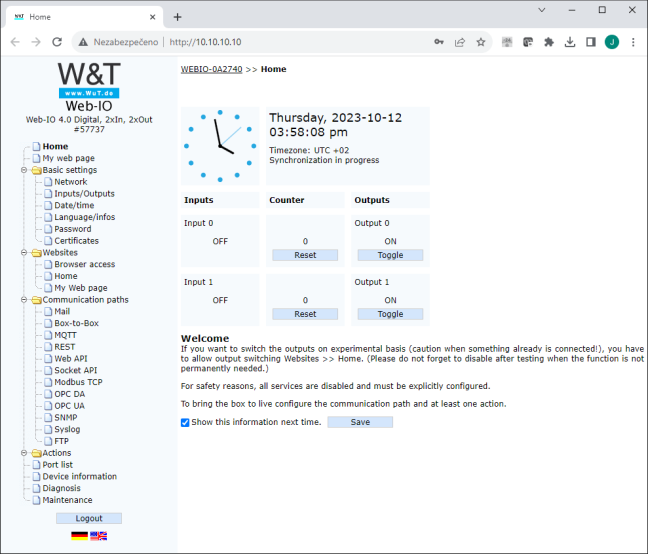

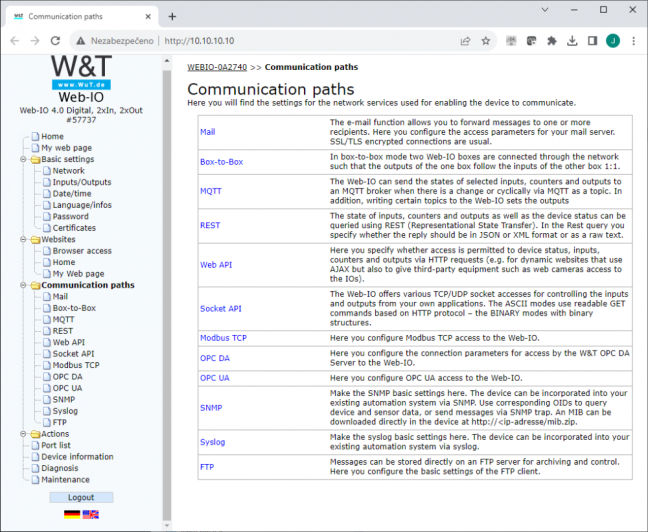

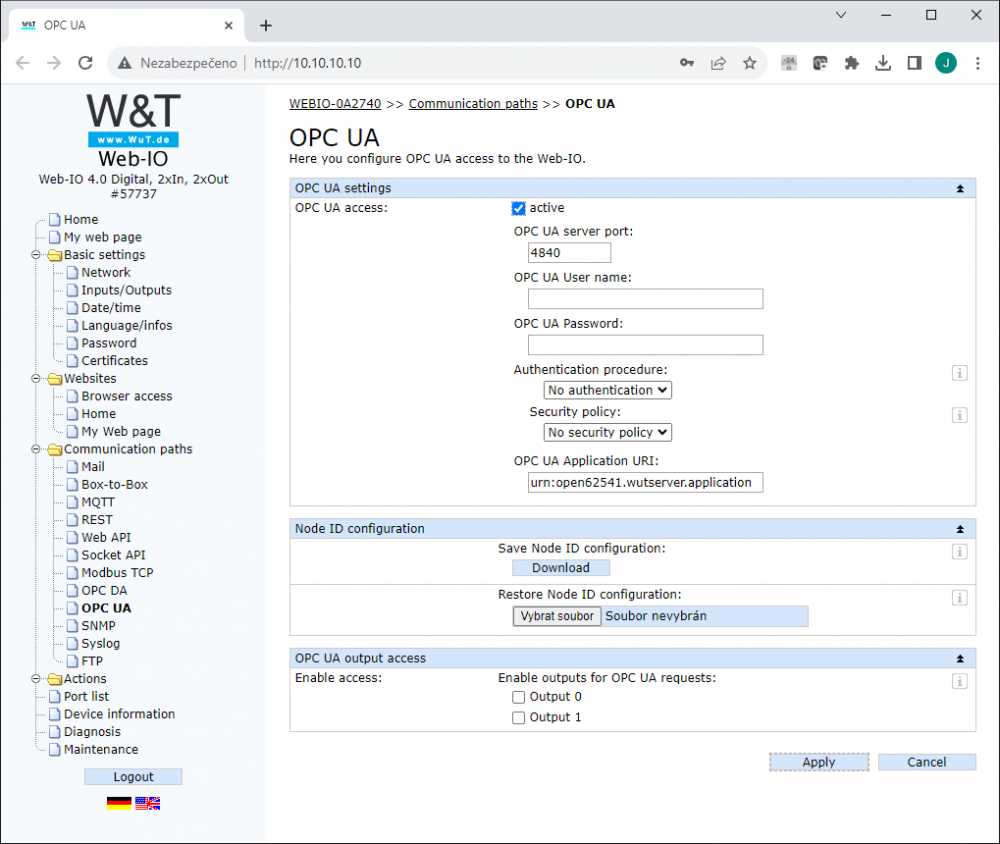

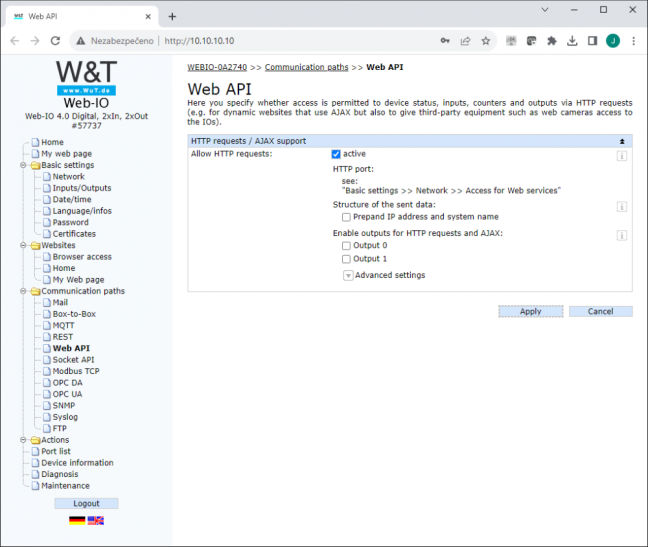

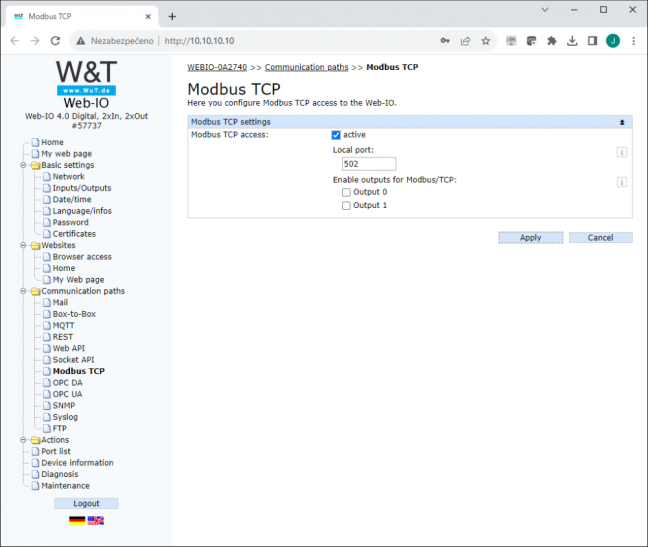

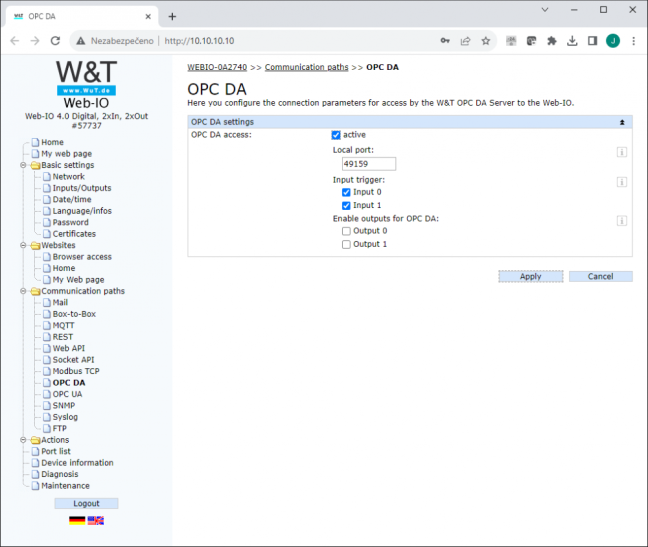

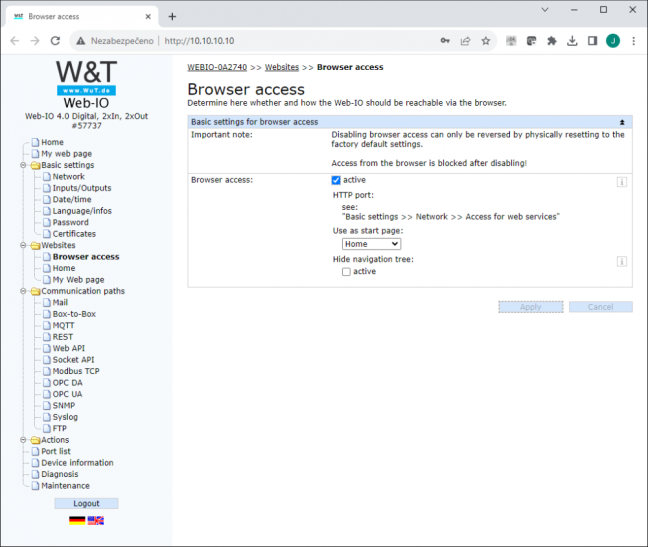

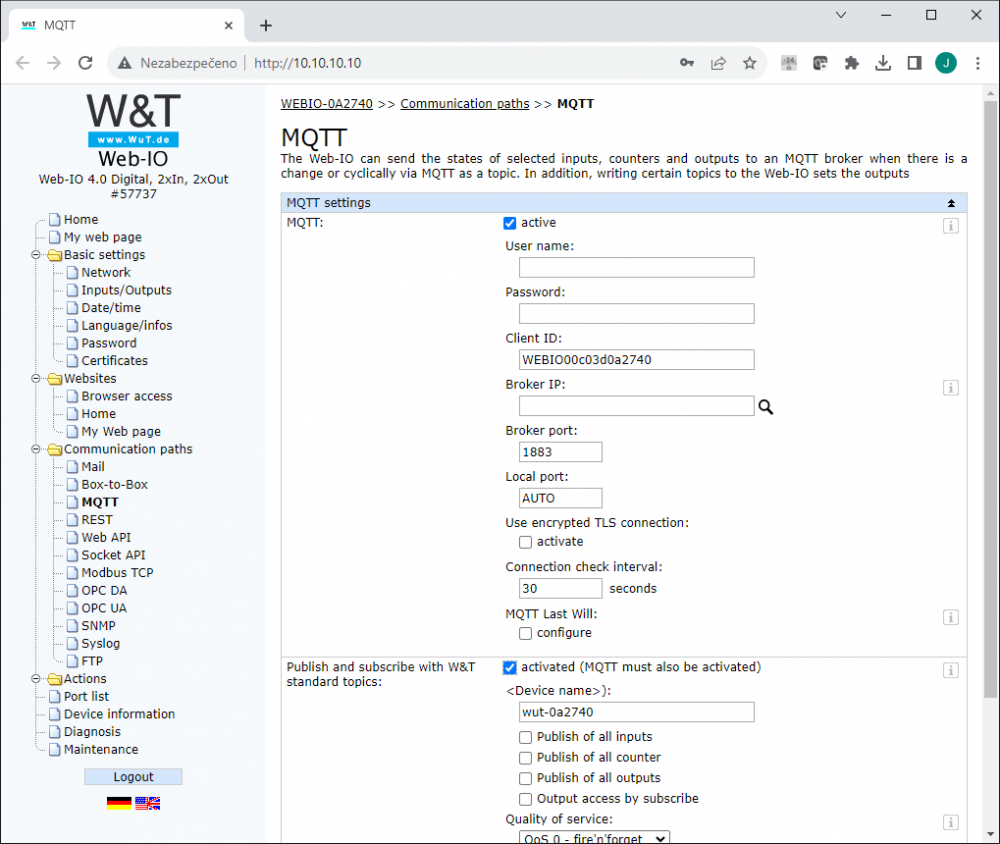

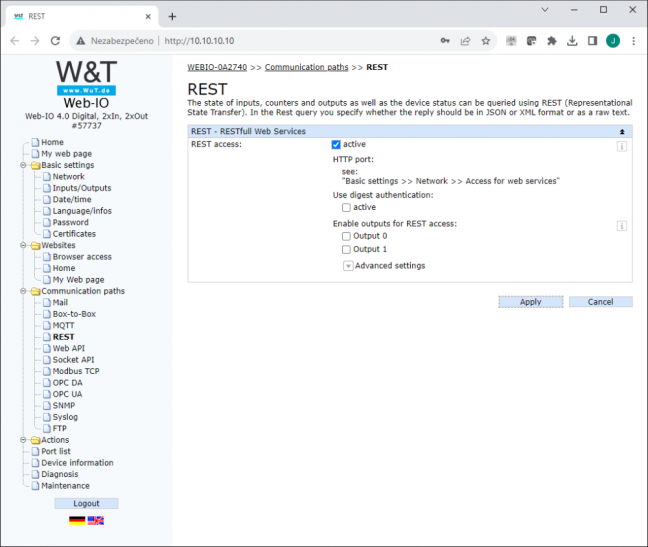

- La interfaz web es compatible con HTTP/HTTPS. Para la integración están disponibles OPC UA, MQTT Publish/Subscribe, REST y Modbus TCP; los servicios individuales y los permisos necesarios se configuran en el dispositivo.

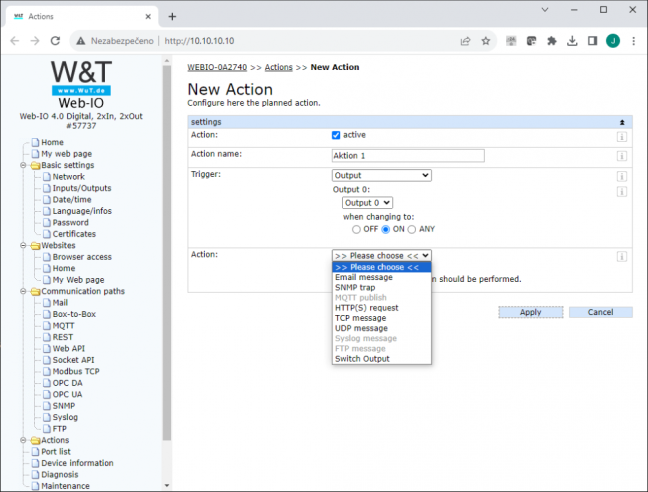

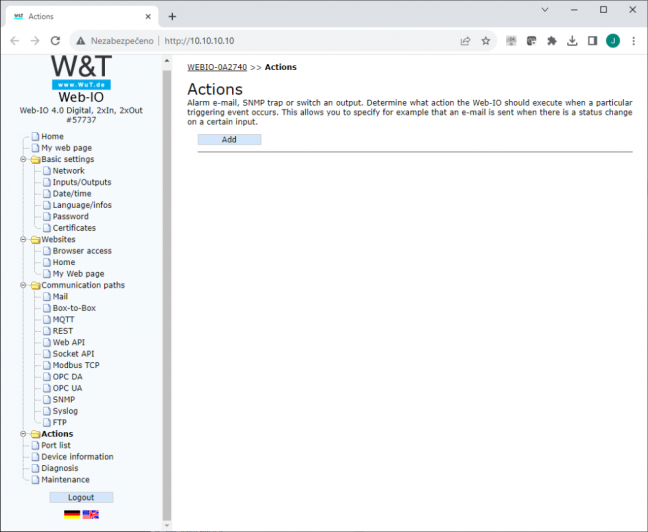

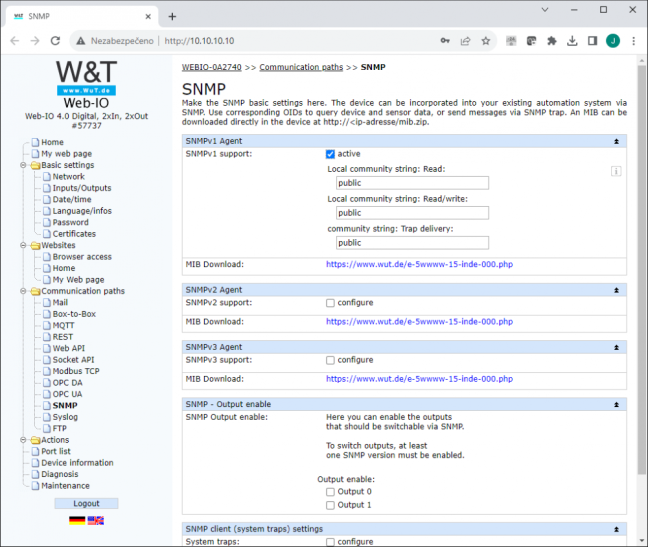

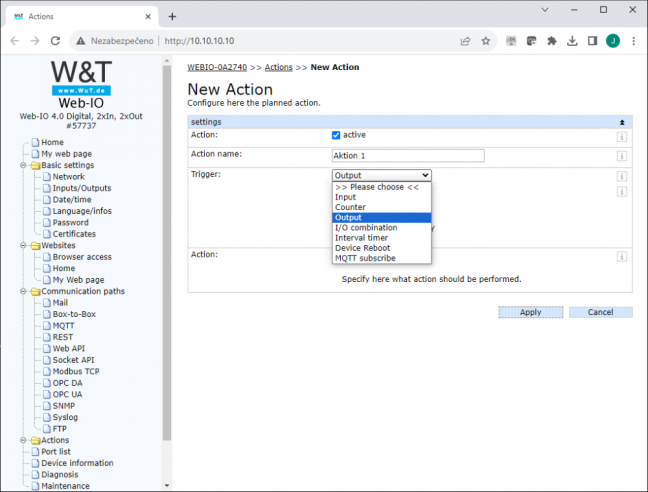

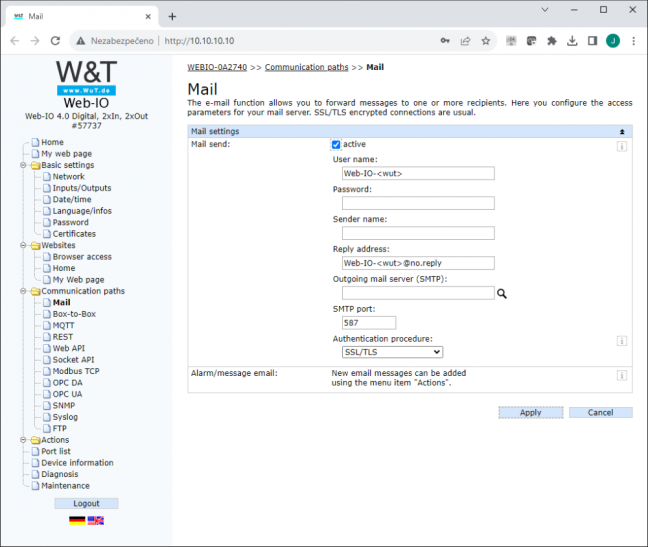

- Se pueden configurar hasta 30 acciones, como un correo electrónico, una alerta SNMP, la activación de una salida o una solicitud HTTP. SNMP es compatible con las versiones V1, V2 y V3.

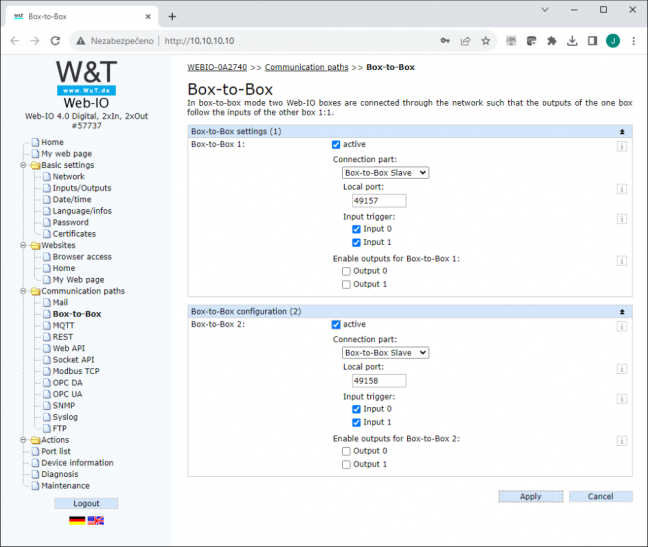

- El modo «Box-to-Box» transmite los estados de conmutación entre dispositivos Web-IO debidamente configurados a través de la red. La asignación correcta de entradas y salidas forma parte de la configuración.
- Las entradas admiten contadores de eventos de 32 bits. Los parámetros de tensión de entrada, umbral de conmutación y consumo de corriente se rigen por la tabla de este modelo.
Puesta en marcha y accesorios

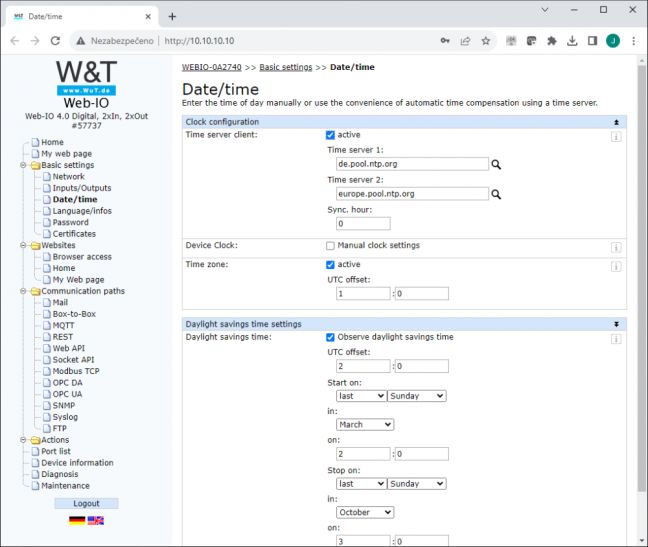

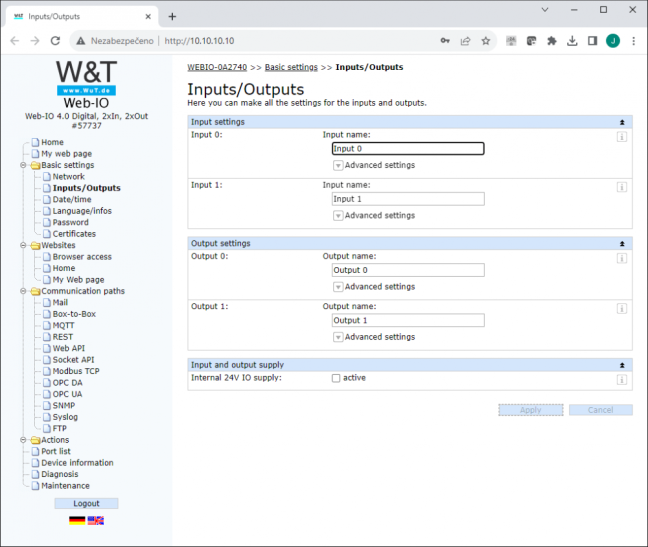

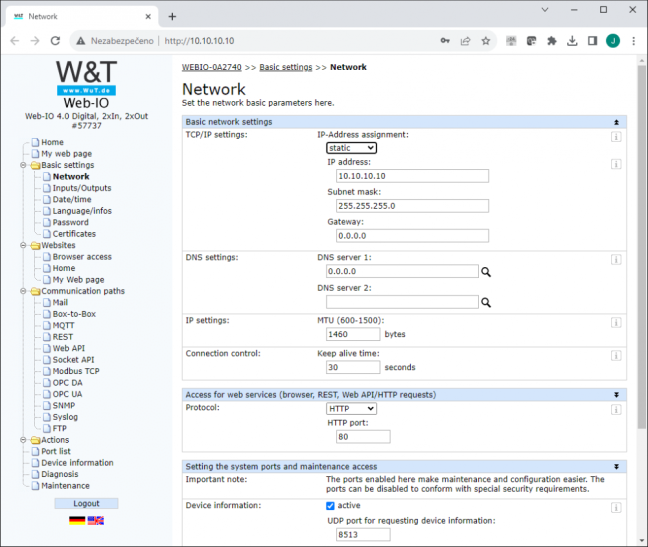

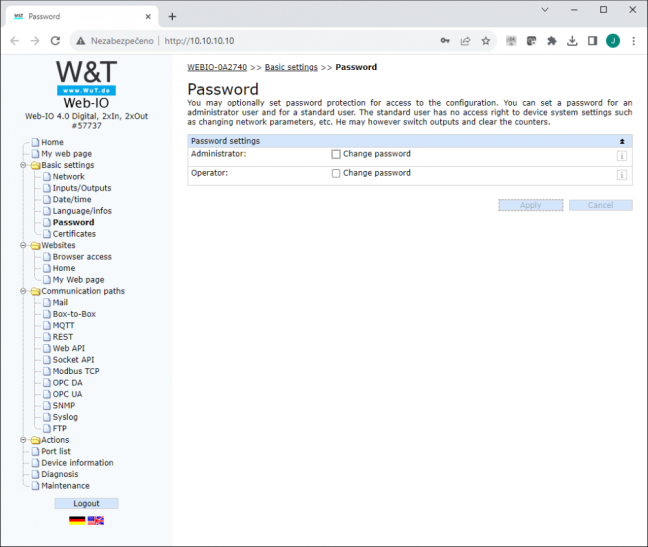

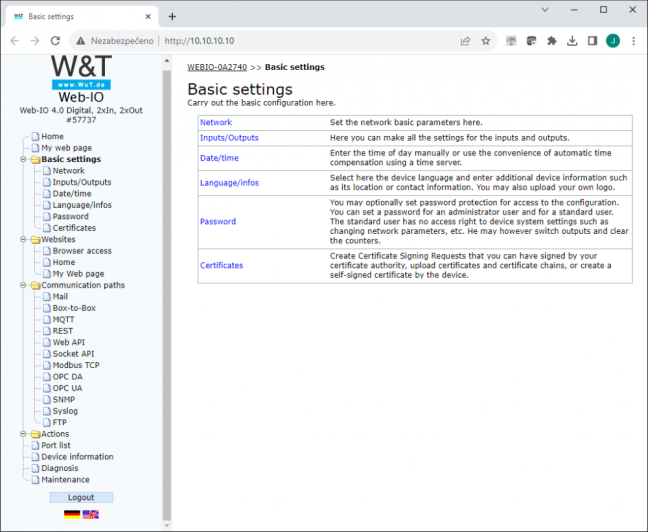

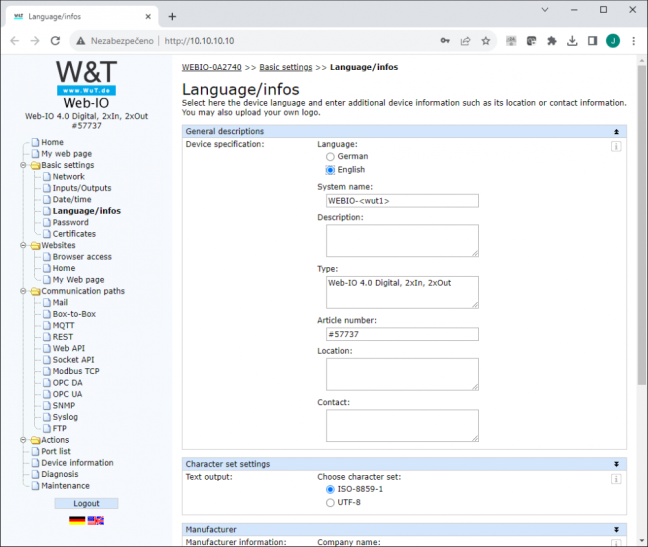

Compruebe la alimentación del módulo, los conductores comunes, la polaridad y la carga de las salidas. Una vez conectado a la red, configure la dirección IP, los derechos de acceso, los protocolos requeridos y las respuestas a los eventos. Antes de conectar la carga, compruebe el cableado según el manual del modelo concreto.
Contenido del suministro
- 1 x Web-IO 4.0 Digital, 2 entradas, 2 salidas
- 1× guía rápida
- La fuente de alimentación y el resto de accesorios se piden por separado.
Preguntas frecuentes
¿Cuántos canales físicos tiene este modelo?
Entradas independientes y salidas de transistor para la supervisión remota de estados y el control de dispositivos. La salida auxiliar de 24 V suministra un máximo de 125 mA; la corriente total de las salidas digitales está limitada a 1 A.
¿Necesito un programa especial para manejarlo?

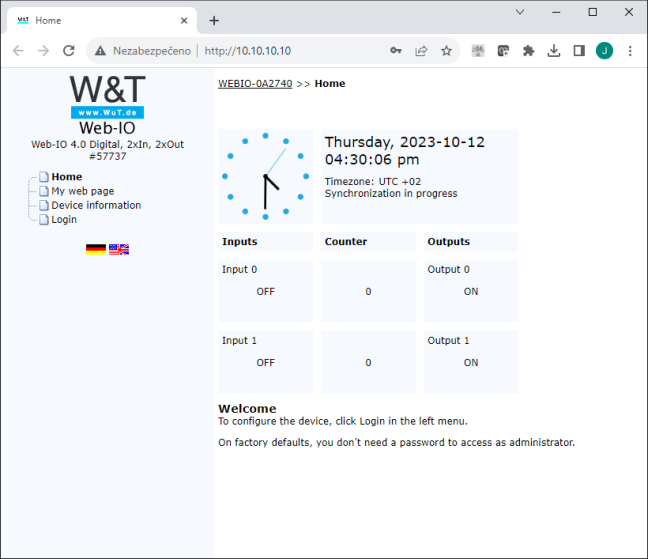

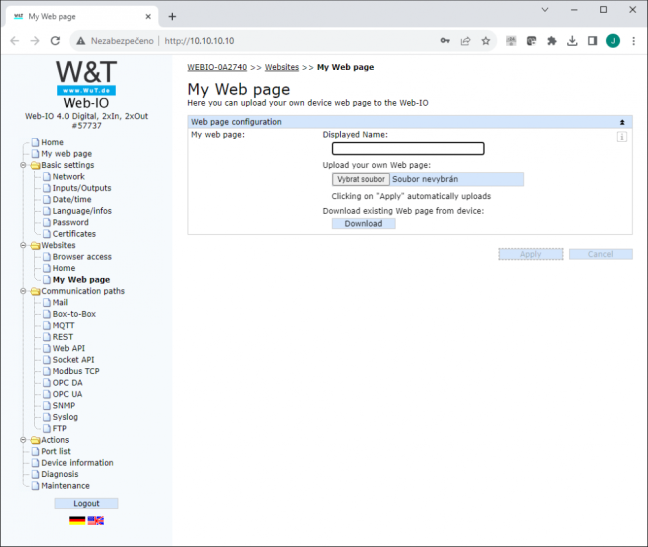

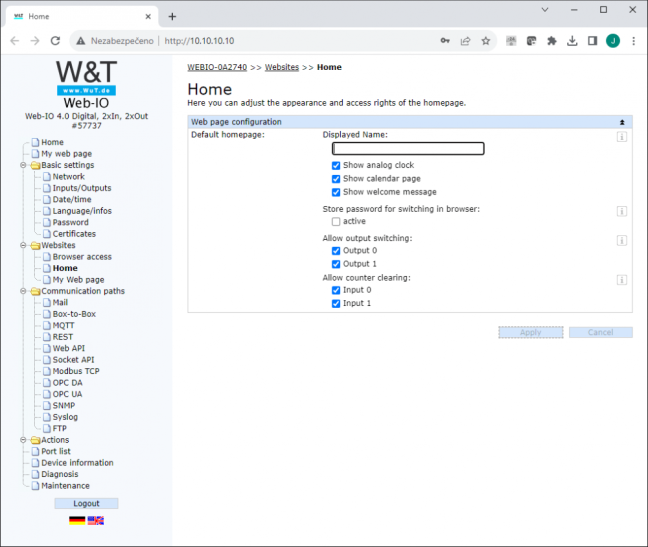

Para la supervisión y el control básicos, se dispone de una interfaz web. Para el sistema superior, se configura el protocolo compatible y sus derechos de acceso.
¿Significa «Box-to-Box» un tiempo de respuesta fijo?
No. Los tiempos de respuesta típicos que figuran en la tabla no garantizan la respuesta global de toda la red. El resultado depende también de la comunicación de red y de la configuración de ambos dispositivos.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación de W&T 57737

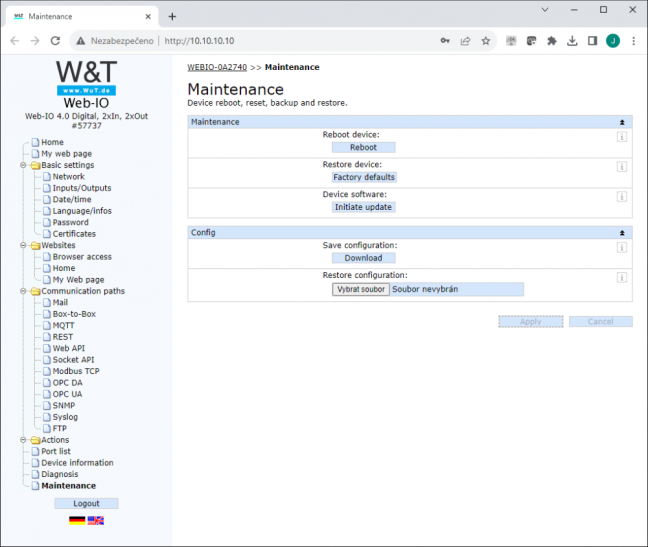

Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el W&T 57737?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.

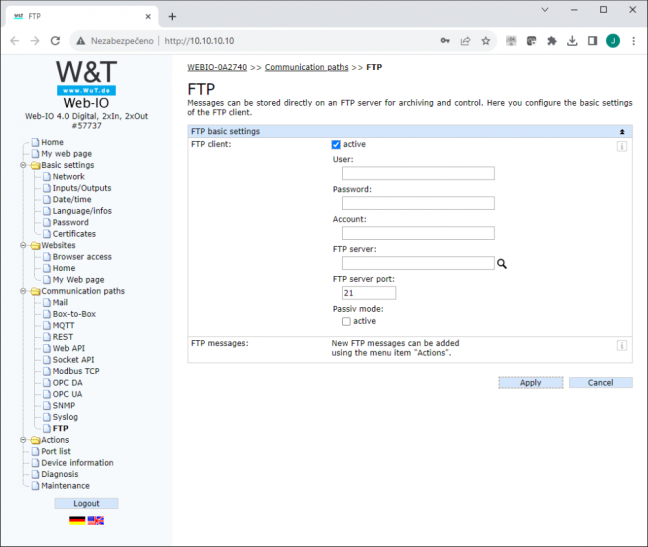

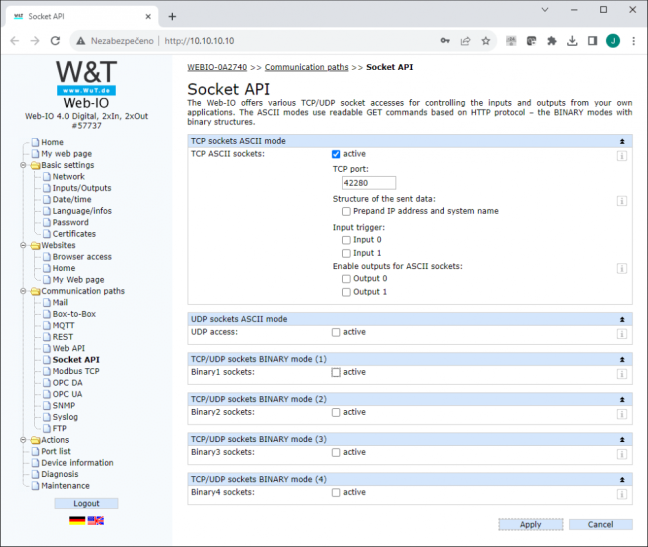

Esquemas e ilustraciones
Otros enlaces relacionados
Características técnicas del W&T 57737
| Salidas digitales | 2 salidas digitales, 6-30 V, 500 mA Agrupación de 2 salidas Corriente máxima en el grupo: 1 A Corriente total máxima: 1 A Protección contra cortocircuitos Con los relés de separación adecuados, se pueden conmutar tensiones de hasta 230 V. |
|---|---|
| Entradas digitales | 2 entradas digitales Tensión máxima de entrada: ±30 V Protección contra la inversión de polaridad en este rango Umbral de conmutación: 8 V ± 1,5 V Corriente en estado activado = 2,2 mA Contador integrado de 32 bits |
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | Alimentación a través de Ethernet (PoE) o 24–48 V CC (aproximadamente 100 mA a 24 V) |
| Salida de alimentación auxiliar | 24 V, máx. 125 mA para la alimentación de entradas y salidas |
| Aislamiento galvánico | Salidas respecto a la interfaz de red: mín. 1000 V Entradas respecto a la interfaz de red: mín. 2000 V Entradas frente a salidas: mín. 1000 V |
| Conectores y borneras | 1 x regleta de bornes atornillable de 6x para entradas y salidas – enchufable 1 x 2x regleta de bornes atornillable para alimentación externa – enchufable 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red 4 LED para la indicación digital del estado |
| Protocolos y servicios | HTTP y HTTPS Sockets TCP y UDP, cliente y servidor MQTT – Publicación y suscripción REST SNMP V1, V2, V3, incluidas las alertas Envío de correos electrónicos mediante el protocolo SMTP Servidor OPC Modbus TCP Gestión del inventario y de los grupos de dispositivos |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +60 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 Digital, 2 entradas, 2 salidas 1× guía rápida La fuente de alimentación y el resto de accesorios se piden por separado. |
