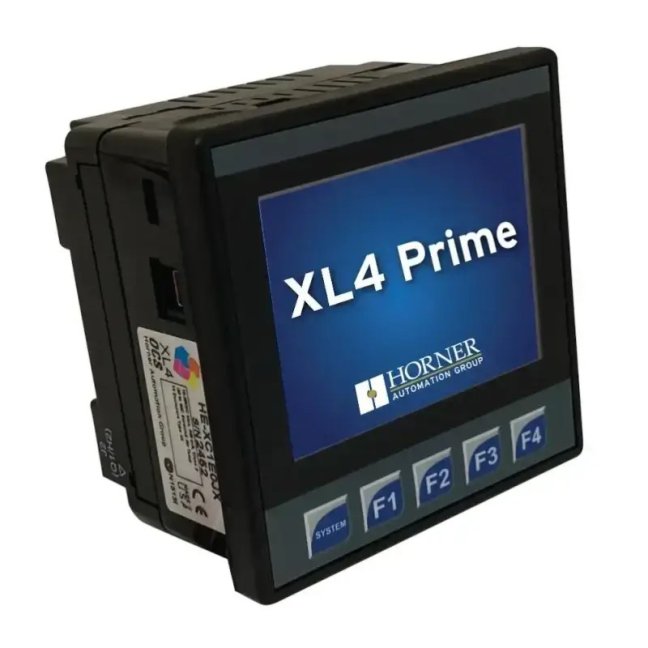

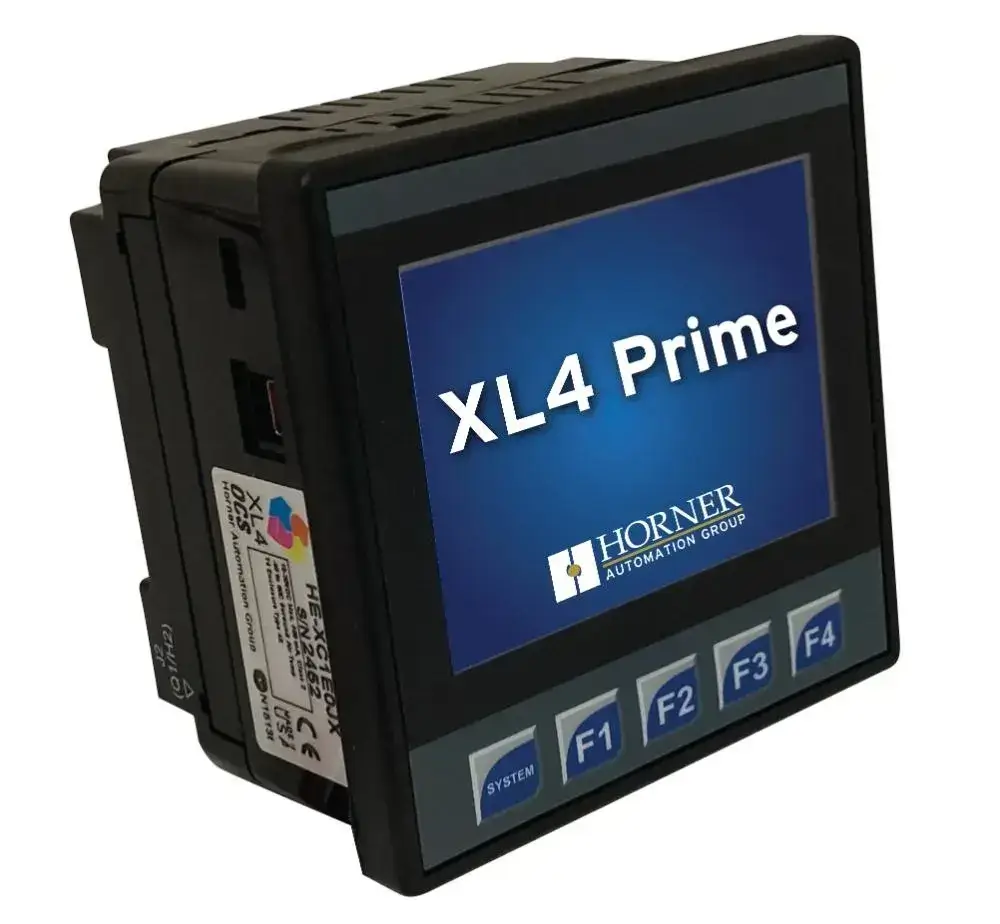

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: Bez vestavěných I/O

Přidat do oblíbených

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy - Provedení: Bez vestavěných I/O

Software zdarma FOXON PLUS
Horner Automation

PLC s 3,5" dotyk displejem, 6 variant s až 42 I/O, 2 MB logické paměti, 1x RJ45, 1x USB A, 1x USB Mini-B, 1x RS232 + 1x RS485, 1x CAN, microSD slot, 10–30 VDC Více

Kód: HEXP251C100

22 152 Kč bez DPH (26 803,92 Kč s DPH)
Varianta neexistuje
Dodání 1-2 týdny
ks
(0 ks na skladě)

Rezervace termínu

Chci nabídku

Horner Automation

PLC s 3,5" dotyk displejem, 6 variant s až 42 I/O, 2 MB logické paměti, 1x RJ45, 1x USB A, 1x USB Mini-B, 1x RS232 + 1x RS485, 1x CAN, microSD slot, 10–30 VDC Více

Kód: HEXP251C100

Varianty 6

Provedení Kód Dostupnost Cena bez DPH
Bez vestavěných I/O HEXP251C100 Dodání 1-2 týdny
22 152 Kč
12x DI (24 VDC, 4x HSC, 1 MHz), 6x DO relé (3 A), 4x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HEXP251C112 Dodání 1-2 týdny
23 426 Kč
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HEXP251C113 Dodání 1-2 týdny
26 832 Kč
24x DI (24 VDC, 4x HSC, 500 kHz), 16x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HEXP251C114 Dodání 1-2 týdny
28 314 Kč
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 2x AI (0-10 V, 100 mV, 0-20 mA, 4-20 mA, RTD, THM, 14/16 bit), 2x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HEXP251C115 Dodání 1-2 týdny
29 406 Kč
12x DI (24 VDC, 4x HSC, 500 kHz), 12x DO (24 VDC, 2x PWM, 10 kHz), 6x AI (0-10 V, 60 mV, 0-20 mA, 4-20 mA, RTD, THM, 17 bit), 4x AO (0-10 V, 0-20 mA, 4-20 mA, 12 bit) HEXP251C116 Dodání 1-2 týdny
33 410 Kč

Horner XL4 Prime je průmyslový panel s 3,5" barevným dotykovým displejem, který umožňuje řízení strojů a vizualizaci dat. Kombinuje logický řídicí systém (HORNER PLC) a dotykové rozhraní operátora (HMI) v jednom zařízení. Podle modelu lze zvolit množství i druh analogových či digitálních vstupů a výstupů. Pokud by vestavěné I/O nestačily, lze je rozšířit prostřednictvím 1x Ethernet, 1x CAN nebo 2x sériového rozhraní.

Je ideální pro linky a stroje s rychlými cykly a složitou logikou. Díky výkonnému procesoru zvládá náročné úlohy spolehlivě a rychle. Technici a integrátoři ocení jeho robustní konstrukci a flexibilitu, která šetří čas při instalaci i provozu.

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Klíčové vlastnosti:

  • Barevný TFT dotykový displej 3,5" (320 x 240 px) s pěti fyzickými tlačítky (4 funkční a 1 systémové)
  • 6 modelů dle kombinace vstupů a výstupů:
    • HEXP251C100: bez vestavěných I/O
    • HEXP251C112: 12x DI (4x HSC), 6x DO relé, 4x AI (12 bit)
    • HEXP251C113: 12x DI (4x HSC), 12x DO (2x PWM), 2x AI (12 bit)
    • HEXP251C114: 24x DI (4x HSC), 16x DO (2x PWM), 2x AI (12 bit)
    • HEXP251C115: 12x DI (4x HSC), 12x DO (2x PWM), 2x AI (14/16 bit), 2x AO (12 bit)
    • HEXP251C116: 12x DI (4x HSC), 12x DO (2x PWM), 6x AI (17 bit), 4x AO (12 bit)
  • 1x Ethernet port
  • 2x sériové porty: 1x RS232 + 1x RS485 (sdílený konektor MJ1/2 se dvěma současně dostupnými porty RS232 a RS485)
  • 1x CAN port
  • 1x USB A (2.0), 1x USB Mini-B (2.0)
  • Napájení 10-30 VDC, montáž do panelu nebo na DIN lištu, provozní teplota od -10 do 60 °C
  • Programování v Cscape (IEC 61131-3), podpora Ladder diagramu, možnost on-line úprav za běhu zařízení
  • Vlastní systémový modul (SOM) s ARM procesorem a 2 MB aplikace s časem skenování logiky až 0,02 ms/kB

Proč zvolit XL4 Prime?

  • Vše v jednom: PLC + HMI + I/O + komunikační rozhraní
  • Vysoký výkon pro náročné aplikace: zvládne složité logiky a rychlé cykly strojů
  • Snadné nasazení: programování i vizualizace v bezplatném a intuitivním softwaru (Cscape)
  • Rychlá integrace: vhodné do strojů, menších linek nebo retrofitů
  • Rozsáhlé komunikační možnosti: propojení se SCADA systémy, OPC servery i periferními zařízeními prostřednictvím Ethernetu, sběrnice CAN a sériových rozhraní
  • Škálovatelnost systému: kompatibilní s dalšími modely Horner XL Prime, snadná integrace do větších automatizačních systémů
  • Kompaktní provedení: šetří místo v rozvaděči a zároveň nabízí výkonný procesor a intuitivní dotykové ovládání
  • Vzdálený přístup: přes webové rozhraní (WebMI) umožňuje monitorování a ovládání aplikace z mobilu, tabletu či počítače
  • Přenos souborů přes FTP: snadné nahrávání a stahování dat (např. CSV nebo programů) mezi PLC a PC
  • Upozornění e-mailem: automatické odesílání alarmů, stavových hlášení nebo dat přímo na e-mail (je potřeba nastavit v Cscape)
  • Robustní konstrukce: odolný vůči teplotám, vlhkosti a vibracím

Panel XL4 Prime je součástí řady tzv. „XL Prime OCS Series“, ve které společnost Horner nabízí kompaktní panely XL4 Prime, X5 Prime, XL6 Prime, XLW Prime, XL7 Prime, XL10 Prime a XL15 Prime, všechny vybavené integrovaným PLC, HMI, I/O a komunikačními rozhraními. Tyto panely se liší velikostí displeje, počtem a typem vstupů / výstupů a možnostmi rozšíření.

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

HORNER XL4 Prime PLC HMI automat s 3,5″ barevným dotyk displejem, s analog / digital vstupy a výstupy

Řídicí jednotka (PLC)

  • Paměť pro program: 2 MB (NVRAM, podpora online programování)
  • Scan: 0,02 ms/kB

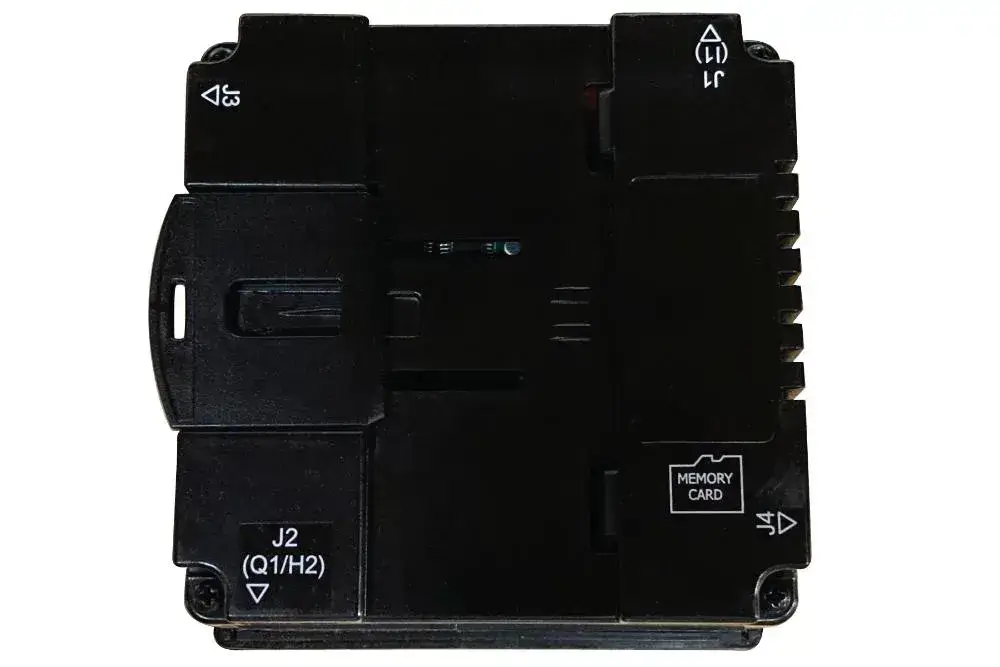

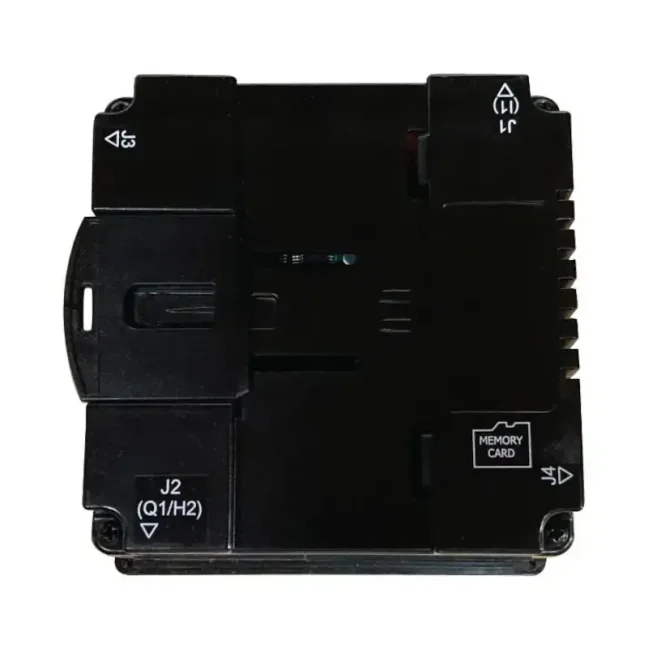

  • Vyjímatelná paměť: karta microSD (až 32 GB, k ukládání a načítání aplikací, k zachycení grafických obrazovek a k zaznamenávání dat pro pozdější vyhledání)
  • Nastavení parametrů PID regulace: ano, PLC automaticky nastavuje optimální parametry
  • Lokální ukládání komentářů: ano, do PLC lze přímo v programu uložit komentáře
  • Podpora plovoucí desetinné čárky: ano

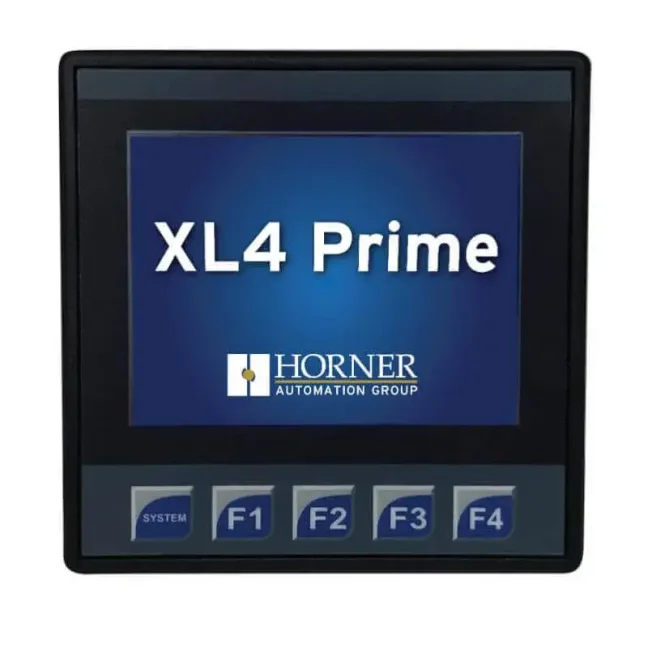

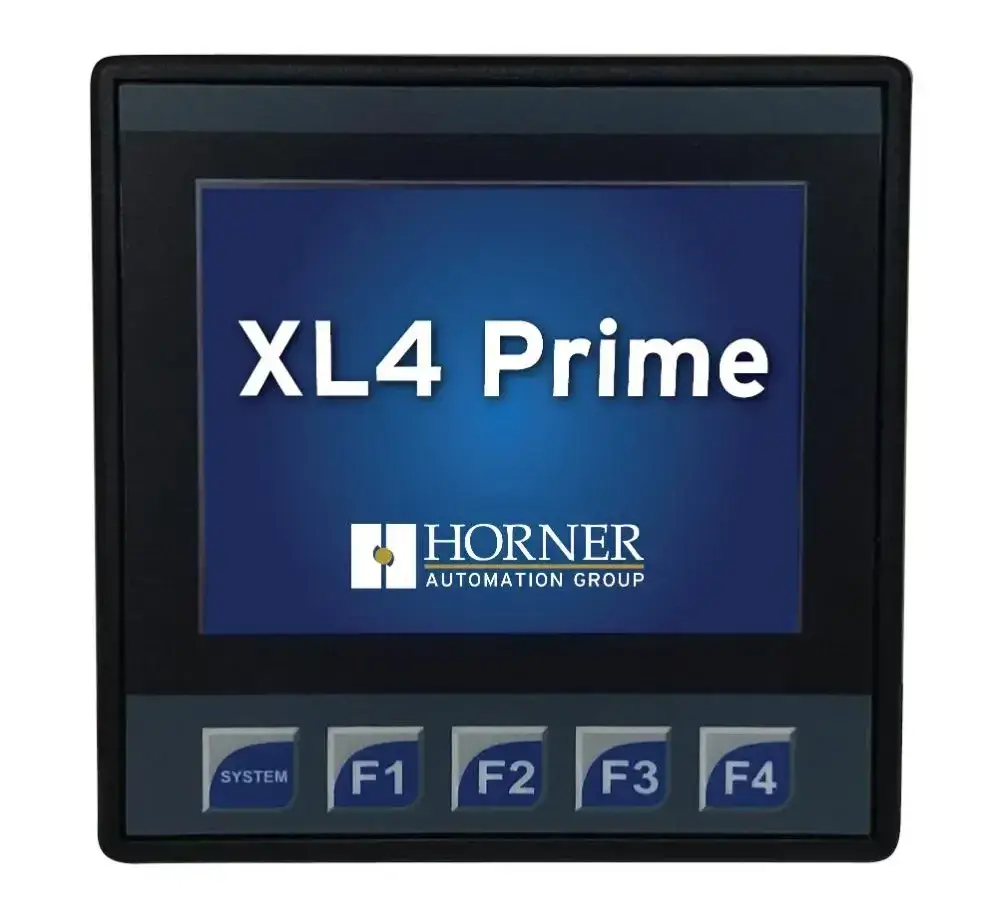

    Displej a uživatelské rozhraní

    • Typ displeje: 3,5" dotykový TFT, 65 tis. barev
    • Rozlišení: 320 x 240 px
    • Velikost znaků: volitelné fonty
    • Počet programovatelných obrazovek: až 1023
    • Počet objektů na obrazovce: až 1023
    • Tlačítka: 5 fyzických na panelu (z toho 4 funkční programovatelná)
    • OEM čelní panel: design lze přizpůsobit podle požadavku (logo, barva, popis)

    Vstupy / výstupy

    • Počet vestavěných vstupů / výstupů: dle zvoleného modelu 22-42 nebo varianta bez I/O
    • Podpora externích I/O: přes CsCAN a Ethernet porty (např. Horner SmartStix, SmartRail, SmartBlock)
    • Maximální počet digitálních vstupů / výstupů (vestavěných i externích dohromady): 2048 / 2048
    • Maximální počet analogových vstupů / výstupů (vestavěných i externích dohromady): 512 / 512
    • Volně použitelné 16bit registry (words): 50.000
    • Volně použitelné bool registry (bits): 32.768 (z toho 16.384 se zálohou)

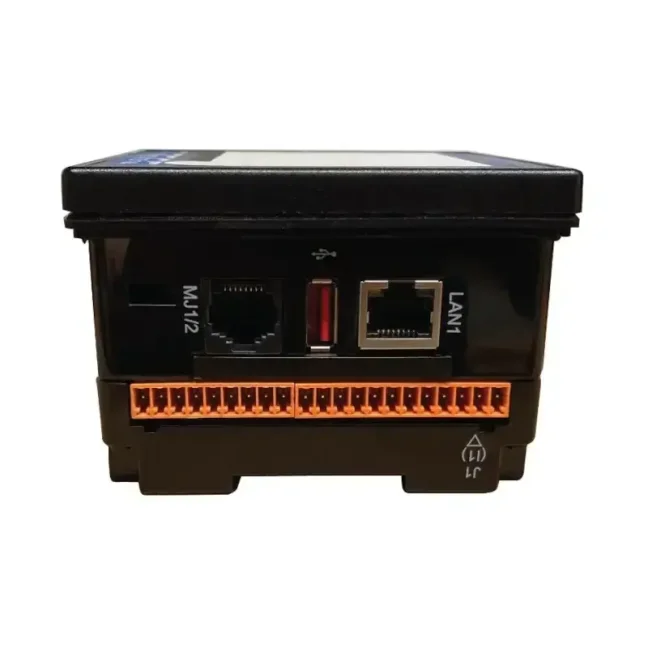

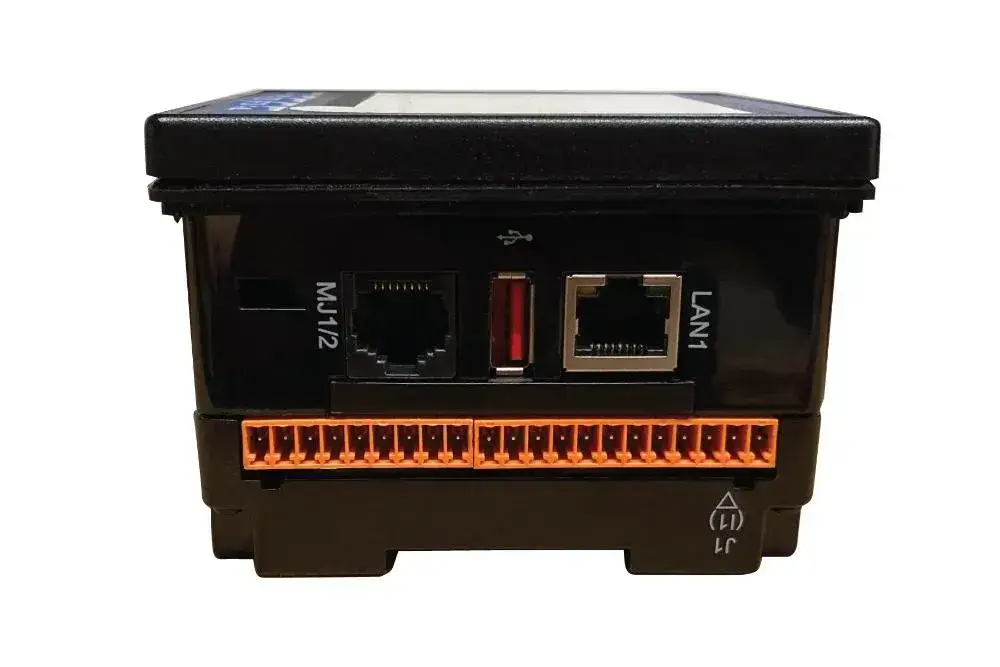

    Ethernet / internet

    • Počet portů: 1x RJ45 (10/100 Mbps, Auto-MDX)
    • Podpora protokolů: TCP/IP, Modbus TCP, FTP, SMTP, EGD, ICMP, ASCII
    • Vzdálený přístup k ovládání a monitorování panelu Horner Canvas: prostřednictvím WebMI, HTTP nebo EnvisionRV
    • Vzdálený přístup k souborům (přenos dat, konfigurace, zálohování programu, záznamy o provozu): prostřednictvím FTP nebo EnvisionFX
    • Podpora IIoT: komunikace s cloudem pomocí protokolu MQTT (Sparkplug)

    Sériová komunikace

    • Počet portů: 2x (1x RS232, 1x RS485)
    • Uspořádání konektorů: MJ1/2 (sdílený konektor pro současně dostupné porty RS232 a RS485)
    • Podpora protokolů: Modbus RTU Master / Slave, Serial ASCII In/Out, volitelné protokoly třetích stran

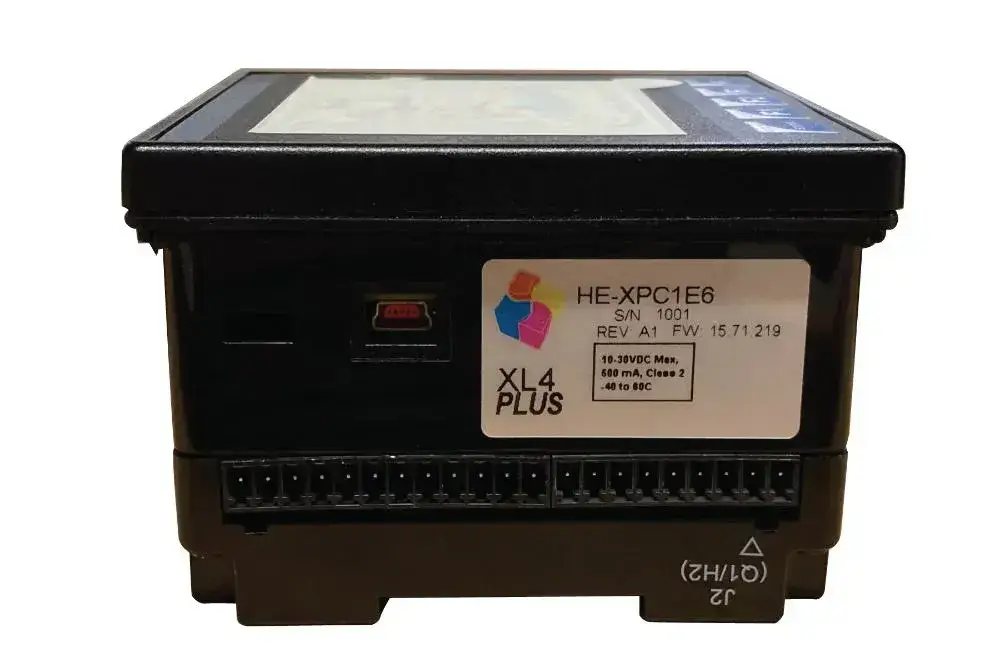

      USB rozhraní

      • USB A: 1x 2.0 (např. pro USB flash disk)
      • USB Mini-B: 1x 2.0 (např. pro programování PLC, konfiguraci vizualizace nebo přístup k datům)

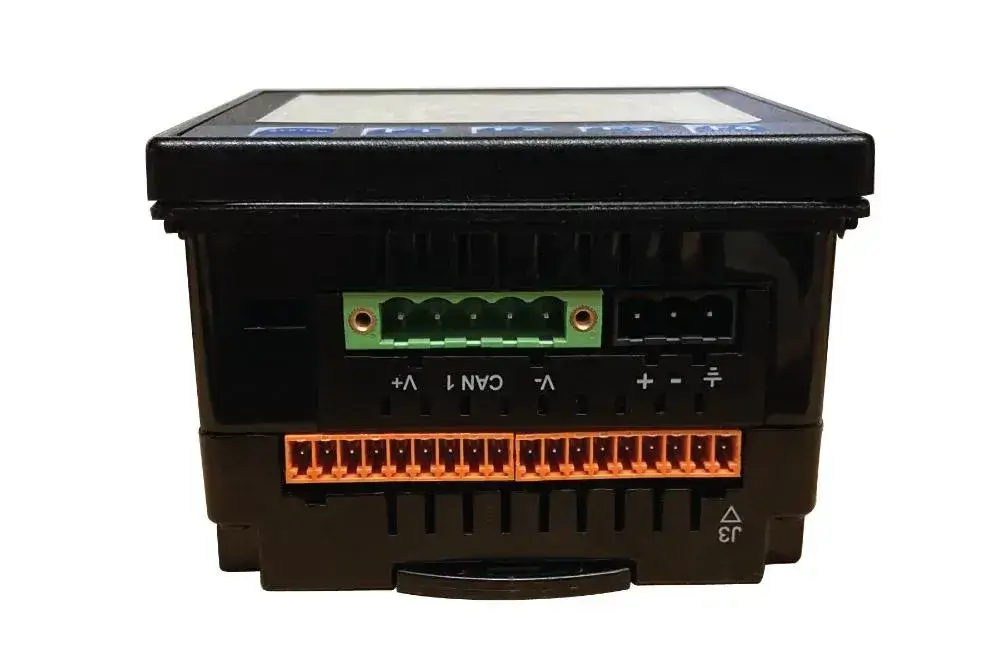

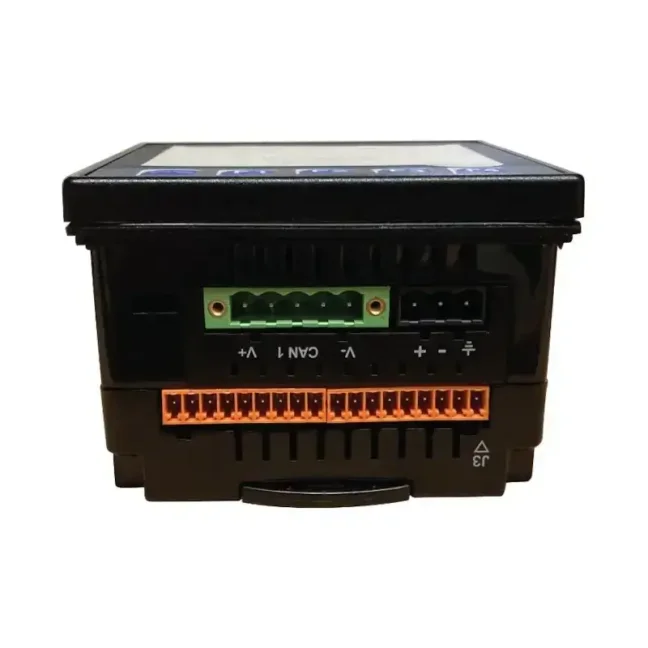

      CAN komunikace

      • Počet portů: 1x
      • Podpora protokolů: CsCAN + podle nastavení jeden z protokolů CANopen Master/Slave, DeviceNet Master, SAE J1939
      • Maximální délka CAN kabelu: až 500 m na segment, maximálně 4 segmenty
      • Programování přes CAN: pouze CsCAN

      Rozměry

      • Výška: 96 mm (3,78″)
      • Šířka: 96 mm (3,78″)
      • Hloubka: 58 mm (2,26″)
      • Hloubka rozšiřujícího I/O modulu: přídavný sériový komunikační modul zvětšuje hloubku zařízení o 13 mm (0,5″)

      Provozní podmínky a standardy

      • Provozní teplota: -10 až +60 °C (pro možnost nízké teploty -40 °C nás kontaktujte)
      • Relativní vlhkost (bez kondenzace): 5 až 95 %
      • Certifikace a schválení produktu: CE (shoda s evropskými normami), UL Class I Div II (vhodné pro nebezpečná prostředí – např. výbušné plyny)
      • Stupeň krytí / odolnost proti prostředí: NEMA & UL Type 1, 3R, 4, 4x, 12, 12k, 13, ABS

      Licencované funkce

      • Rozšíření je možné po zakoupení licence:
        • WebMI nad rámec základní volné verze (1 uživatel, 1 stránka, 5 datových bodů)
        • Enhanced IEC
        • MQTT Spark Plug
        • J1939
      • Nevyžaduje zakoupení licence – již je součástí:
        • CANopen
        • BACnet IP
