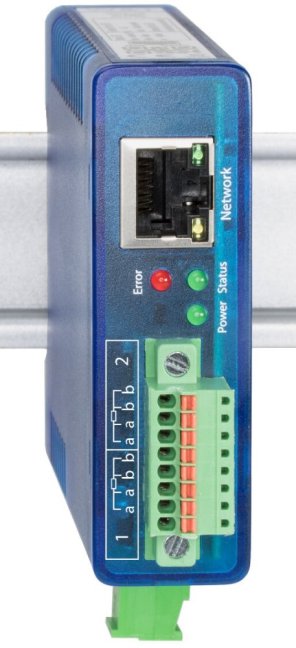

Ethernet Thermometer 2x Pt100/Pt1000 sensors via terminal block, Modbus TCP, REST, MQTT, OPC UA
Industrial module for remote monitoring and data acquisition of two temperatures, measured via 2x independent Pt100 W&T sensors -50C...180C, via measuring input with range -200C...650C each. Sensor connection via 8-pin terminal block, cable length 2m, can be extended. Temperature data is also provided via OPC UA/DA, REST, MQTT, Modbus TCP or Web Server. Built-in data logger for archiving data to FTP, Excel, ODBC, W&T cloud or custom memory with min 16 weeks and max 20 years, storage in 15,30sec or 1,5,15,60min increments. Alarm system with email notification, automatic control of outputs according to input. Data readout after 4sec, power supply 12-48VDC or PoE, DIN mounting. Más
Código del producto: 57707
Industrial module for remote monitoring and data acquisition of two temperatures, measured via 2x independent Pt100 W&T sensors -50C...180C, via measuring input with range -200C...650C each. Sensor connection via 8-pin terminal block, cable length 2m, can be extended. Temperature data is also provided via OPC UA/DA, REST, MQTT, Modbus TCP or Web Server. Built-in data logger for archiving data to FTP, Excel, ODBC, W&T cloud or custom memory with min 16 weeks and max 20 years, storage in 15,30sec or 1,5,15,60min increments. Alarm system with email notification, automatic control of outputs according to input. Data readout after 4sec, power supply 12-48VDC or PoE, DIN mounting. Más
Código del producto: 57707
Medición de temperatura a través de Ethernet: 2× Pt100/Pt1000
El W&T 57707 conecta sensores de temperatura de resistencia Pt100 o Pt1000 a la red Ethernet. Muestra la temperatura en el navegador, almacena el historial y proporciona los datos medidos a través de OPC UA, MQTT, REST o Modbus TCP.
¿Necesita seleccionar o pedir el modelo W&T 57707?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Modelo sucesor
W&T presenta el modelo sucesor 57107 para este producto. Los parámetros que figuran en esta página corresponden al número de referencia original 57707. Antes de elegir un producto sustitutivo, comprobaremos la conexión, las funciones y la idoneidad para la aplicación concreta.
Uso
Sirve para supervisar la temperatura en salas técnicas, cuadros eléctricos y en instalaciones industriales. La visualización web de las curvas de temperatura y los avisos configurables facilitan la supervisión a largo plazo sin necesidad de un ordenador independiente para realizar las mediciones.
Parámetros técnicos del W&T 57707
| Sensor de temperatura | 2 entradas de medición Pt100/Pt1000 Cable de la sonda W&T: 2 m, posibilidad de prolongación según la conexión Grado de protección de la sonda: IP67 |
|---|---|
| Conexión de la entrada de temperatura | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Interfaz de red | 10/100BaseT, detección automática / Auto-MDIX RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Tensión de aislamiento de la interfaz de red: mín. 1500 V |
| Alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) aprox. 70 mA a 24 V CC con alimentación externa |
| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error |
| Sensor | 2 conexiones Pt100/Pt1000: de dos, tres o cuatro hilos |
| Rango de medición | Sensor W&T: de -50 °C a 180 °C Entrada de medición PT100/PT1000: de -200 °C a 650 °C |
| Resolución | 1/10 °C |
| Error en la unidad de medida | ±0,3 °C, ±0,2 % |
| Error del sensor Pt100/Pt1000 de clase A | ±0,15 °C, ±0,2 % |
| Período de medición | 4 segundos |
| Intervalo de almacenamiento | 15 s, 30 s, 1 min, 5 min, 15 min, 60 min |
| Capacidad del historial (memoria de 4 MB) | mín. 4 semanas, máx. 20 años |
| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 200 g |
| Temperatura ambiente | Almacenamiento: de -40 a +70 °C Funcionamiento con distancias entre dispositivos: de 0 a +60 °C Funcionamiento en caso de montaje adyacente sin espacios: de 0 a +50 °C |
| Humedad relativa admisible | De 0 a 95 % HR, sin condensación |
| Contenido del suministro | 1 termómetro web 2x 1 sensor Pt100, 2 m, IP67 1× guía rápida |
Sensores, rangos y registro de temperaturas
- Dos entradas de medición en el bloque de terminales. El suministro estándar incluye un sensor Pt100 con cable de 2 m y protección IP67; para utilizar la segunda entrada, el sensor debe pedirse por separado.
- El rango de medición abarca de -200 a +650 °C. El sensor W&T suministrado está diseñado para un rango de -50 a +180 °C. El rango de medición total viene limitado por el sensor concreto y su modelo.
- Se admiten conexiones de dos, tres y cuatro hilos para Pt100/Pt1000. El tipo de sensor seleccionado y el número de hilos deben coincidir con la configuración y la conexión de la entrada.
- La resolución es de 0,1 °C y la medición se actualiza cada 4 segundos. El intervalo de registro se puede seleccionar de forma independiente: 15 o 30 segundos, o bien 1, 5, 15 o 60 minutos.
- Hay disponibles hasta 12 notificaciones configurables, correo electrónico, SNMP y otros servicios de red. La duración del historial almacenado depende del número de canales medidos y del intervalo configurado.
Puesta en marcha y accesorios
Seleccione los sensores en función de la temperatura y el entorno requeridos. Compruebe el cableado, la conexión del blindaje y la configuración de Pt100/Pt1000. Tras configurar la dirección IP, seleccione las unidades, el intervalo de registro y los límites de alarma. La clasificación IP20 indicada se refiere al propio módulo de red, no automáticamente a la sonda.
Contenido del suministro
- 1 termómetro web 2x
- 1 sensor Pt100, 2 m, IP67
- 1× guía rápida
Preguntas frecuentes
¿Mide el sensor suministrado todo el rango de -200 a +650 °C?
No. Este rango corresponde a la entrada de medición. El sensor W&T suministrado tiene un rango de -50 a +180 °C. Para otro rango, es necesario un sensor compatible adecuado.
¿Cuántos sensores se incluyen en el suministro?
Dos entradas de medición en el bloque de terminales. El suministro estándar incluye un sensor Pt100 con cable de 2 m y protección IP67; para utilizar la segunda entrada, el sensor debe pedirse por separado.
¿La resolución es lo mismo que la precisión?
No. La resolución de 0,1 °C determina el paso mínimo que se muestra. El error total de medición incluye la unidad de medida, el sensor y la influencia de la conexión; los valores concretos se indican en la tabla técnica.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación de W&T 57707
Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el modelo W&T 57707?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Esquemas e ilustraciones
Otros enlaces relacionados
Características técnicas del W&T 57707
| Sensor de temperatura | 2 entradas de medición Pt100/Pt1000 Cable de la sonda W&T: 2 m, posibilidad de prolongación según la conexión Grado de protección de la sonda: IP67 |
|---|---|
| Conexión de la entrada de temperatura | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Interfaz de red | 10/100BaseT, detección automática / Auto-MDIX RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Tensión de aislamiento de la interfaz de red: mín. 1500 V |
| Alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) aprox. 70 mA a 24 V CC con alimentación externa |
| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error |
| Sensor | 2 conexiones Pt100/Pt1000: de dos, tres o cuatro hilos |
| Rango de medición | Sensor W&T: de -50 °C a 180 °C Entrada de medición PT100/PT1000: de -200 °C a 650 °C |
| Resolución | 1/10 °C |
| Error en la unidad de medida | ±0,3 °C, ±0,2 % |
| Error del sensor Pt100/Pt1000 de clase A | ±0,15 °C, ±0,2 % |
| Período de medición | 4 segundos |
| Intervalo de almacenamiento | 15 s, 30 s, 1 min, 5 min, 15 min, 60 min |
| Capacidad del historial (memoria de 4 MB) | mín. 4 semanas, máx. 20 años |
| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 200 g |
| Temperatura ambiente | Almacenamiento: de -40 a +70 °C Funcionamiento con distancias entre dispositivos: de 0 a +60 °C Funcionamiento en caso de montaje adyacente sin espacios: de 0 a +50 °C |
| Humedad relativa admisible | De 0 a 95 % HR, sin condensación |
| Contenido del suministro | 1 termómetro web 2x 1 sensor Pt100, 2 m, IP67 1× guía rápida |
