Ethernet IO remote digital inputs outputs 230V: 4xNO, 4xCO relay, Modbus TCP, REST, MQTT, OPC UA
Industrial module for remote control and monitoring of digital signals 4x normally open contact for 230V and 4x changeover contact for 230V via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 230 VAC, DIN mounting. Más
Código del producto: 57838
Industrial module for remote control and monitoring of digital signals 4x normally open contact for 230V and 4x changeover contact for 230V via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 230 VAC, DIN mounting. Más
Código del producto: 57838
Ocho salidas de relé de 230 V controladas a través de la red

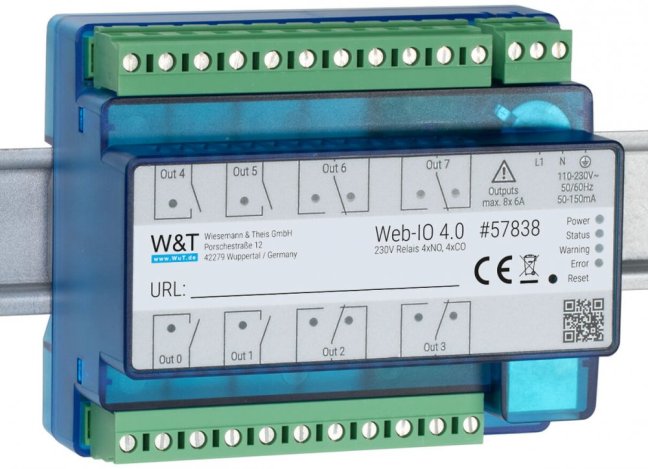

El W&T 57838 conecta 4× NO + 4× CO a una red Ethernet 10/100BaseT. Permite la supervisión y el control a través de una interfaz web, así como la integración en sistemas superiores mediante OPC UA, MQTT, REST o Modbus TCP.
¿Necesita seleccionar o pedir el W&T 57838?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Uso
El módulo sirve para la recopilación de señales de estado, la notificación de averías y el control remoto en infraestructuras industriales o técnicas. Los estados se pueden visualizar en el navegador, transferir a un sistema de visualización o utilizar en acciones predefinidas.
Parámetros técnicos del W&T 57838
| Salidas digitales conmutadas | Mediante relés biestables 4 contactos de conmutación sin potencial (NO), máx. 6 A 4 contactos de conmutación sin potencial (CO), máx. 6 A |
|---|---|
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | 230 V de corriente alterna (aproximadamente 15 mA a 230 V) |
| Aislamiento galvánico | Salida digital a la red: mín. 1000 V |
| Conectores y borneras | 1 x 3 bornes de tornillo para la alimentación eléctrica 2 x 11 bornas de tornillo para salidas 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red |
| Protocolos y servicios | HTTP y HTTPS |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN |
| Grado de protección | IP20 |
| Peso | aprox. 330 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +40 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 230 V, relé 4xNO, 4xCO 1× guía rápida Se pueden adquirir otros accesorios pedir por separado |
Señales, comunicaciones y eventos
- Ocho relés biestables proporcionan cuatro contactos de cierre y cuatro contactos de conmutación sin potencial para una tensión de red de 230 V. La intensidad máxima conmutable es de 6 A. Este modelo no dispone de entradas digitales.
- La interfaz web es compatible con HTTP/HTTPS. Para la integración están disponibles OPC UA, MQTT Publish/Subscribe, REST y Modbus TCP; los servicios individuales y los permisos necesarios se configuran en el dispositivo.
- Se pueden configurar hasta 30 acciones, como un correo electrónico, una alerta SNMP, la activación de una salida o una solicitud HTTP. SNMP es compatible con las versiones V1, V2 y V3.
- El modo «Box-to-Box» transmite los estados de conmutación entre dispositivos Web-IO debidamente configurados a través de la red. La asignación correcta de entradas y salidas forma parte de la configuración.
Puesta en marcha y accesorios
Los dispositivos y circuitos de red de 230 V deben ser conectados por una persona con la cualificación electrotécnica adecuada. Compruebe el tipo de contacto, la protección y el tipo de carga. Tras conectar la alimentación, configure la dirección IP, los derechos de acceso y el protocolo deseado.
Contenido del suministro
- 1 x Web-IO 4.0 230 V, relé 4xNO, 4xCO
- 1× guía rápida
- Se pueden adquirir otros accesorios
- pedir por separado
Preguntas frecuentes
¿Cuántos canales físicos tiene este modelo?
Ocho relés biestables proporcionan cuatro contactos de cierre y cuatro contactos de conmutación sin potencial para una tensión de red de 230 V. La intensidad máxima conmutable es de 6 A. Este modelo no dispone de entradas digitales.
¿Necesito un programa especial para manejarlo?
Para la supervisión y el control básicos, se dispone de una interfaz web. Para el sistema superior, se configura el protocolo compatible y sus derechos de acceso.
¿Significa «Box-to-Box» un tiempo de respuesta fijo?
No. Los tiempos de respuesta típicos que figuran en la tabla no garantizan la respuesta global de toda la red. El resultado depende también de la comunicación de red y de la configuración de ambos dispositivos.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación de W&T 57838
Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el W&T 57838?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Esquemas e ilustraciones
Otros enlaces relacionados
Características técnicas del W&T 57838
| Salidas digitales conmutadas | Mediante relés biestables 4 contactos de conmutación sin potencial (NO), máx. 6 A 4 contactos de conmutación sin potencial (CO), máx. 6 A |
|---|---|
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | 230 V de corriente alterna (aproximadamente 15 mA a 230 V) |
| Aislamiento galvánico | Salida digital a la red: mín. 1000 V |
| Conectores y borneras | 1 x 3 bornes de tornillo para la alimentación eléctrica 2 x 11 bornas de tornillo para salidas 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red |
| Protocolos y servicios | HTTP y HTTPS |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN |
| Grado de protección | IP20 |
| Peso | aprox. 330 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +40 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 230 V, relé 4xNO, 4xCO 1× guía rápida Se pueden adquirir otros accesorios pedir por separado |
