Ethernet IO remote digital inputs outputs 24V: 16xDI, 16xDO, Modbus TCP, REST, MQTT, OPC UA
Industrial module for remote control, monitoring and acquisition of 16x digital signals, configurable as DI or DO, via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 12-24VDC, DIN mounting. Más
Código del producto: 57736
Industrial module for remote control, monitoring and acquisition of 16x digital signals, configurable as DI or DO, via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 12-24VDC, DIN mounting. Más
Código del producto: 57736
Dieciséis canales digitales configurables a través de Ethernet

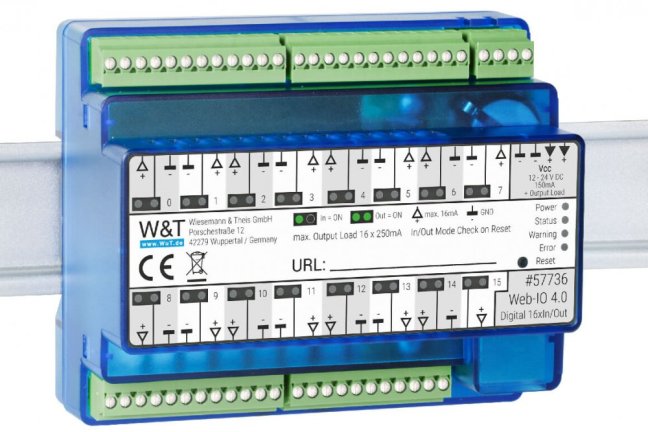

El W&T 57736 conecta 16 entradas y salidas digitales (DI/DO) a una red Ethernet 10/100BaseT. Permite la supervisión y el control a través de una interfaz web, así como la integración en sistemas superiores mediante OPC UA, MQTT, REST o Modbus TCP.
¿Necesita seleccionar o pedir el W&T 57736?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Uso
El módulo sirve para la recopilación de señales de estado, la notificación de averías y el control remoto en infraestructuras industriales o técnicas. Los estados se pueden visualizar en el navegador, transferir a un sistema de visualización o utilizar en acciones predefinidas.
Parámetros técnicos del W&T 57736
| Entradas/salidas digitales | 16 canales, cada uno de ellos utilizable como entrada o salida |
|---|---|
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | 12–24 V CC, consumo de aproximadamente 100 mA a 24 V |
| Aislamiento galvánico | Entradas/salidas respecto a la interfaz de red: mín. 1000 V |

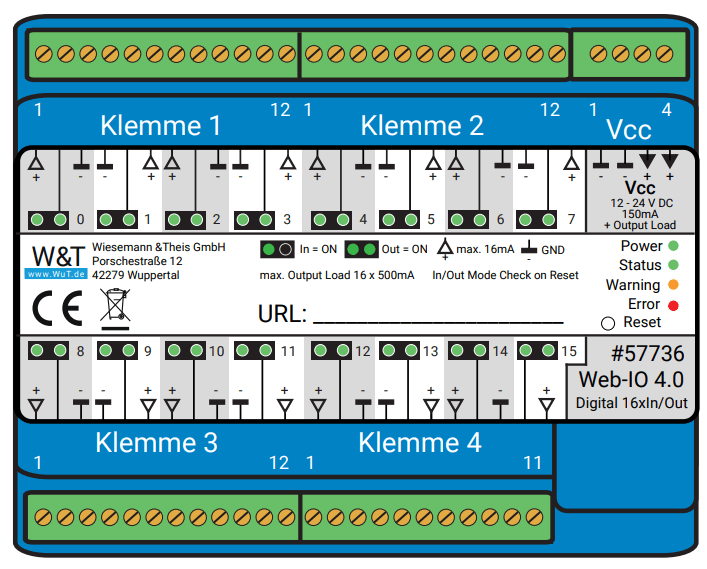

| Conectores y borneras | 3 regletas de bornes atornillables de 12 x para entradas y salidas – enchufables 1 x regleta de bornes atornillable de 11x para entradas y salidas – enchufable 1 regleta de bornes de 4x con tornillos para alimentación – enchufable 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red |
| Protocolos y servicios | HTTP y HTTPS |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN Modelo para instalación en armarios secundarios |
| Grado de protección | IP20 |
| Peso | aprox. 250 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +60 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Tiempo medio entre fallos (MTBF) | 202 549 h a 25 °C, según MIL-HDBK-217 |
| Contenido del suministro | 1 x Web-IO 4.0 Digital, 16 entradas/salidas 1× guía rápida La fuente de alimentación y otros accesorios pueden pedir por separado |
Señales, comunicaciones y eventos
- Se trata de dieciséis canales comunes que se pueden configurar como entrada o salida. El número total de canales físicos es de dieciséis, no dieciséis entradas y otras dieciséis salidas.
- La interfaz web es compatible con HTTP/HTTPS. Para la integración están disponibles OPC UA, MQTT Publish/Subscribe, REST y Modbus TCP; los servicios individuales y los permisos necesarios se configuran en el dispositivo.
- Se pueden configurar hasta 30 acciones, como un correo electrónico, una alerta SNMP, la activación de una salida o una solicitud HTTP. SNMP es compatible con las versiones V1, V2 y V3.
- El modo «Box-to-Box» transmite los estados de conmutación entre dispositivos Web-IO debidamente configurados a través de la red. La asignación correcta de entradas y salidas forma parte de la configuración.
- Las entradas admiten contadores de eventos de 32 bits. Los parámetros de tensión de entrada, umbral de conmutación y consumo de corriente se rigen por la tabla de este modelo.
Puesta en marcha y accesorios

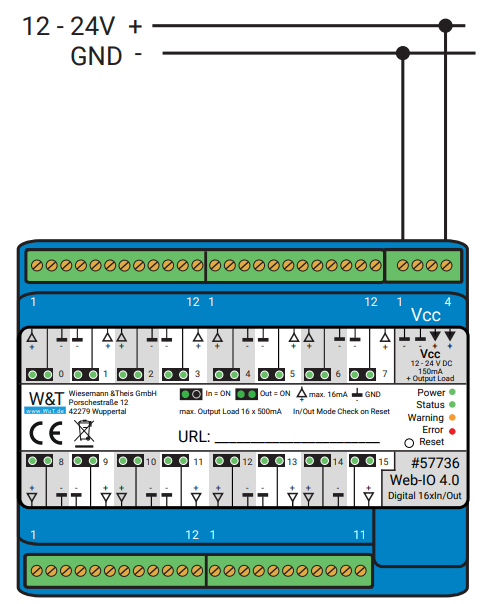

Compruebe la alimentación del módulo, los conductores comunes, la polaridad y la carga de las salidas. Una vez conectado a la red, configure la dirección IP, los derechos de acceso, los protocolos requeridos y las respuestas a los eventos. Antes de conectar la carga, compruebe el cableado según el manual del modelo concreto.
Contenido del suministro
- 1 x Web-IO 4.0 Digital, 16 entradas/salidas
- 1× guía rápida
- La fuente de alimentación y otros accesorios pueden
- pedir por separado
Preguntas frecuentes
¿Cuántos canales físicos tiene este modelo?
Se trata de dieciséis canales comunes que se pueden configurar como entrada o salida. El número total de canales físicos es de dieciséis, no dieciséis entradas y otras dieciséis salidas.
¿Necesito un programa especial para manejarlo?
Para la supervisión y el control básicos, se dispone de una interfaz web. Para el sistema superior, se configura el protocolo compatible y sus derechos de acceso.
¿Significa «Box-to-Box» un tiempo de respuesta fijo?
No. Los tiempos de respuesta típicos que figuran en la tabla no garantizan la respuesta global de toda la red. El resultado depende también de la comunicación de red y de la configuración de ambos dispositivos.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación W&T 57736
Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el W&T 57736?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.

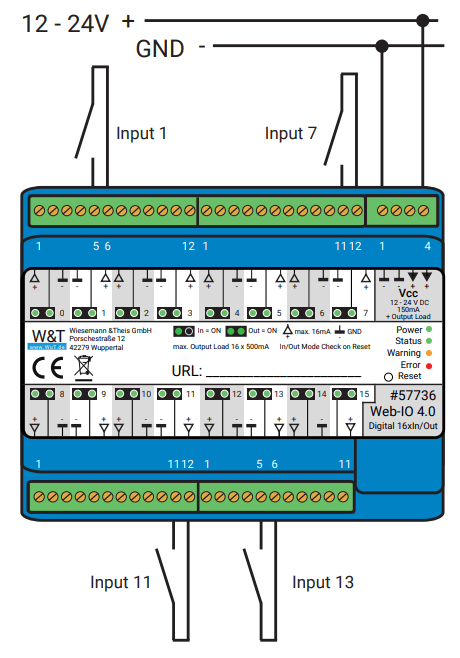

Esquemas e ilustraciones
