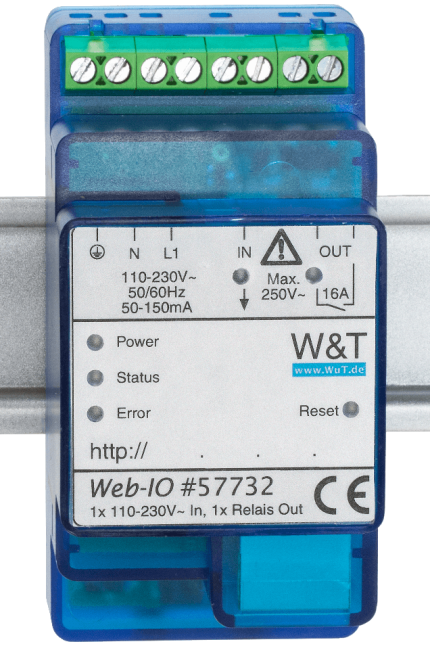

Ethernet IO remote digital inputs outputs 230V: 1xDI, 1xDO relay, Modbus TCP, REST, MQTT, OPC UA
Industrial module for remote control and monitoring of digital signals 1x DI 230V a 1x DO 230V via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 230 VAC, DIN mounting. Más
Código del producto: 57732
Industrial module for remote control and monitoring of digital signals 1x DI 230V a 1x DO 230V via TCP/IP Ethernet, OPC UA, Modbus TCP, MQTT, REST or Web server. Alarm system with email notification, automatic control of outputs according to input, power supply 230 VAC, DIN mounting. Más
Código del producto: 57732
Monitorización y conmutación de señales de 230 V a través de Ethernet
El W&T 57732 conecta una entrada digital de 230 V y una salida de relé a una red Ethernet 10/100BaseT. Permite la supervisión y el control a través de una interfaz web, así como la integración mediante OPC UA, MQTT, REST o Modbus TCP.
¿Necesita seleccionar o pedir el W&T 57732?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Uso
El módulo sirve para la recopilación de señales de estado, la notificación de averías y el control remoto en infraestructuras industriales o técnicas. Los estados se pueden visualizar en el navegador, transferir a un sistema de visualización o utilizar en acciones predefinidas.
Parámetros técnicos del W&T 57732
| Salida digital | 1 contacto sin potencial, máx. 16 A |
|---|---|
| Entrada digital | 1 entrada digital, Tensión de entrada máxima: 250 V CA Umbral de conmutación: 80 V Contador de eventos integrado de 32 bits |
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | 230 V de corriente alterna (aproximadamente 15 mA a 230 V) |
| Aislamiento galvánico | Salida digital – red: mín. 1000 V Entrada digital – red: mín. 2000 V Entrada-salida digital: mín. 1000 V |
| Conectores y borneras | 1 regleta de bornes atornillable de 6x para alimentación y entradas/salidas 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red 2 LED para estados digitales |
| Protocolos y servicios | HTTP y HTTPS Sockets TCP y UDP, cliente y servidor MQTT – Publicación y suscripción REST SNMP V1, V2, V3, incluidas las alertas Envío de correos electrónicos mediante el protocolo SMTP Servidor OPC Modbus TCP Gestión del inventario y de los grupos de dispositivos |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN 90 × 45 × 56 mm (profundidad × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +40 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 Digital, 1 entrada de 230 V, 1 salida de relé 1× guía rápida Los demás accesorios se piden por separado. |
Señales, comunicaciones y eventos
- La entrada está diseñada para una señal de red de corriente alterna con una tensión máxima de 250 V CA y un umbral de conmutación de 80 V. El contacto de relé sin potencial conmuta una corriente máxima de 16 A; los parámetros de la carga deben evaluarse en función de la conexión.
- La interfaz web es compatible con HTTP/HTTPS. Para la integración están disponibles OPC UA, MQTT Publish/Subscribe, REST y Modbus TCP; los servicios individuales y los permisos necesarios se configuran en el dispositivo.
- Se pueden configurar hasta 30 acciones, como un correo electrónico, una alerta SNMP, la activación de una salida o una solicitud HTTP. SNMP es compatible con las versiones V1, V2 y V3.
- El modo «Box-to-Box» transmite los estados de conmutación entre dispositivos Web-IO debidamente configurados a través de la red. La asignación correcta de entradas y salidas forma parte de la configuración.
- Las entradas admiten contadores de eventos de 32 bits. Los parámetros de tensión de entrada, umbral de conmutación y consumo de corriente se rigen por la tabla de este modelo.
Puesta en marcha y accesorios
Los dispositivos y circuitos de red de 230 V deben ser conectados por una persona con la cualificación electrotécnica adecuada. Compruebe el tipo de contacto, la protección y el tipo de carga. Tras conectar la alimentación, configure la dirección IP, los derechos de acceso y el protocolo deseado.
Contenido del suministro
- 1 x Web-IO 4.0 Digital, 1 entrada de 230 V, 1 salida de relé
- 1× guía rápida
- Los demás accesorios se piden por separado.
Preguntas frecuentes
¿Cuántos canales físicos tiene este modelo?
La entrada está diseñada para una señal de red de corriente alterna con una tensión máxima de 250 V CA y un umbral de conmutación de 80 V. El contacto de relé sin potencial conmuta una corriente máxima de 16 A; los parámetros de la carga deben evaluarse en función de la conexión.
¿Necesito un programa especial para manejarlo?
Para la supervisión y el control básicos, se dispone de una interfaz web. Para el sistema superior, se configura el protocolo compatible y sus derechos de acceso.
¿Significa «Box-to-Box» un tiempo de respuesta fijo?
No. Los tiempos de respuesta típicos que figuran en la tabla no garantizan la respuesta global de toda la red. El resultado depende también de la comunicación de red y de la configuración de ambos dispositivos.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación de W&T 57732
Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el W&T 57732?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Esquemas e ilustraciones
Otros enlaces relacionados
Características técnicas del W&T 57732
| Salida digital | 1 contacto sin potencial, máx. 16 A |
|---|---|
| Entrada digital | 1 entrada digital, Tensión de entrada máxima: 250 V CA Umbral de conmutación: 80 V Contador de eventos integrado de 32 bits |
| Interfaz de red | Detección automática de 10/100BaseT |
| Alimentación | 230 V de corriente alterna (aproximadamente 15 mA a 230 V) |
| Aislamiento galvánico | Salida digital – red: mín. 1000 V Entrada digital – red: mín. 2000 V Entrada-salida digital: mín. 1000 V |
| Conectores y borneras | 1 regleta de bornes atornillable de 6x para alimentación y entradas/salidas 1 conector RJ45 para conexión a la red |
| Señalización | LEDs de estado para la red 2 LED para estados digitales |
| Protocolos y servicios | HTTP y HTTPS Sockets TCP y UDP, cliente y servidor MQTT – Publicación y suscripción REST SNMP V1, V2, V3, incluidas las alertas Envío de correos electrónicos mediante el protocolo SMTP Servidor OPC Modbus TCP Gestión del inventario y de los grupos de dispositivos |
| Tiempos de respuesta | Datos y tiempo de conmutación: normalmente 12 ms |
| Carcasa y montaje | Carcasa de plástico para montaje en carril DIN 90 × 45 × 56 mm (profundidad × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura de almacenamiento | De -25 a +70 °C |
| Temperatura de funcionamiento | De 0 a +40 °C |
| Humedad relativa admisible | Del 5 al 95 % de humedad relativa, sin condensación |
| Contenido del suministro | 1 x Web-IO 4.0 Digital, 1 entrada de 230 V, 1 salida de relé 1× guía rápida Los demás accesorios se piden por separado. |
