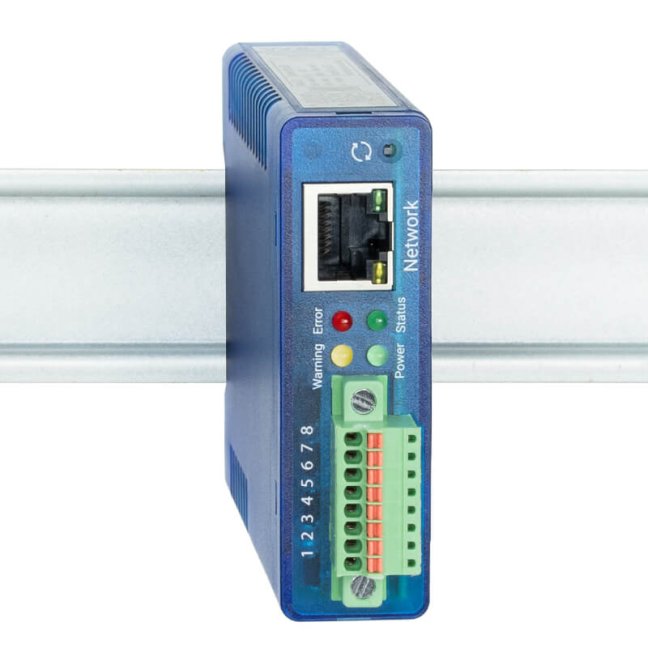

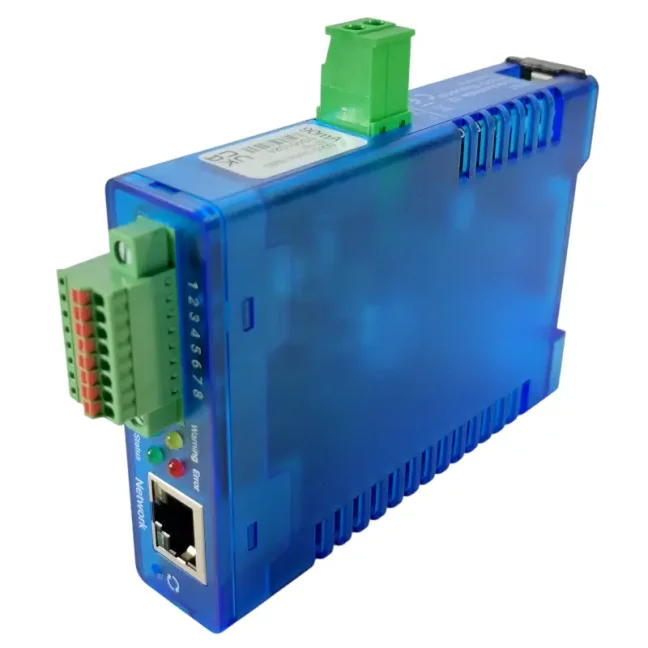

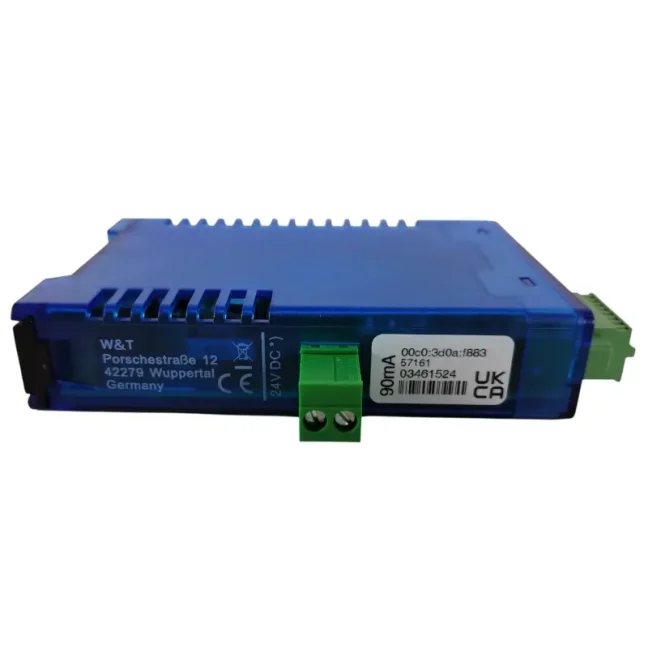

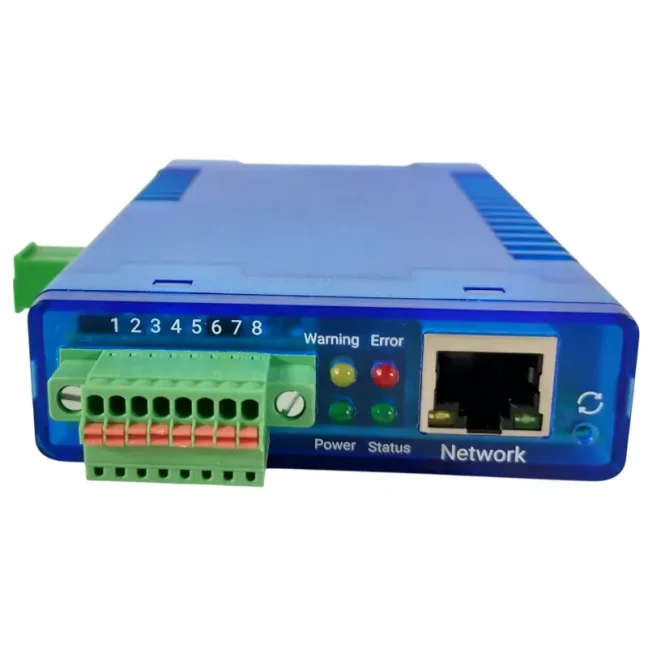

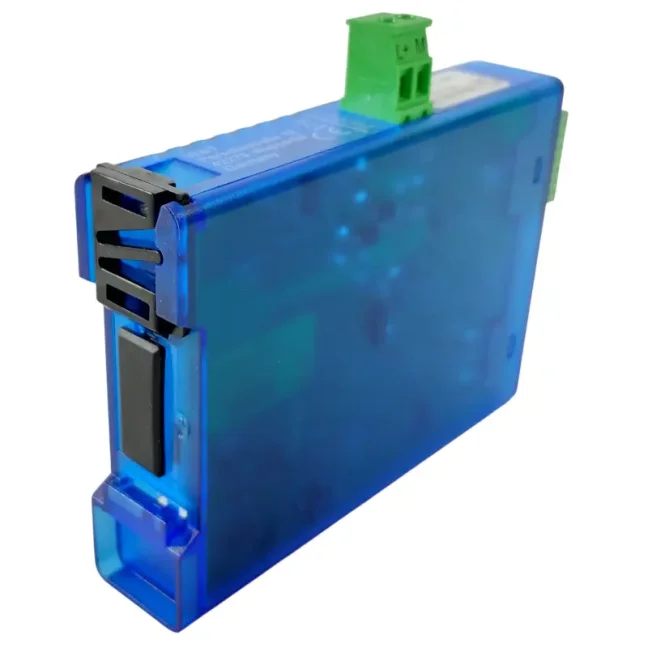

Ethernet IO entradas y salidas analógicas remotas 0-20mA: 2xAI/AO, Modbus TCP, REST, MQTT, OPC UA
Módulo industrial para monitorización remota y adquisición de señales analógicas. 2 canales, cada uno configurable individualmente como AI o AO (0/4–20 mA). Los datos analógicos se pueden recopilar y controlar mediante OPC UA, REST, MQTT, Modbus TCP o servidor web. Data logger integrado para archivar datos en la memoria interna con la opción de descargar los valores como archivo CSV; capacidad mín. de 150 días hasta máx. 99 años, registro cada 15 o 30 s, o cada 1, 5, 15 o 60 min. Sistema de alarmas con notificación por e-mail, control automático de las salidas según la entrada. Adquisición de datos 2x por segundo, alimentación de 12–48 VDC o PoE, montaje en carril DIN. Más
Código del producto: 57161
Módulo industrial para monitorización remota y adquisición de señales analógicas. 2 canales, cada uno configurable individualmente como AI o AO (0/4–20 mA). Los datos analógicos se pueden recopilar y controlar mediante OPC UA, REST, MQTT, Modbus TCP o servidor web. Data logger integrado para archivar datos en la memoria interna con la opción de descargar los valores como archivo CSV; capacidad mín. de 150 días hasta máx. 99 años, registro cada 15 o 30 s, o cada 1, 5, 15 o 60 min. Sistema de alarmas con notificación por e-mail, control automático de las salidas según la entrada. Adquisición de datos 2x por segundo, alimentación de 12–48 VDC o PoE, montaje en carril DIN. Más
Código del producto: 57161
Señales analógicas de 0/4–20 mA disponibles a través de Ethernet
El W&T 57161 es un módulo de red para la medición y el ajuste de señales de corriente de 0/4–20 mA. Cuenta con dos canales configurables como entrada o salida analógica, interfaz web, registro interno de datos y compatibilidad con OPC UA, MQTT, REST y Modbus TCP.
¿Necesita seleccionar o pedir el modelo W&T 57161?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Uso
Sirve para conectar sensores con salida de 0/4–20 mA, registrar los valores medidos y controlar actuadores analógicos a través de Ethernet. El modo Box2Box permite transmitir un valor analógico entre dos módulos configurados adecuadamente.
Parámetros técnicos del W&T 57161
| Entrada de corriente pasiva | 0/4–20 mA, 100 Ω |
|---|---|
| Entrada de corriente activa | 0/4–20 mA, carga máx. 500 Ω, tensión activa máx. 14 V / 40 mA |

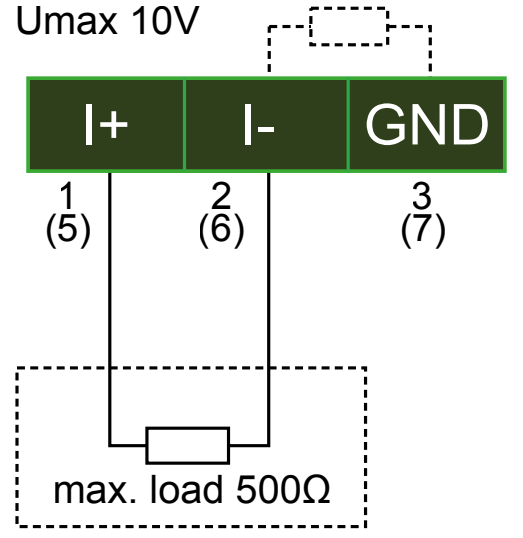

| Salida de corriente | 0/4–20 mA, carga máx. 500 Ω, tensión garantizada 10 V |
| Conexión de entradas/salidas analógicas | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Supervisión del bucle de corriente | Protección contra cortocircuitos y detección de bucle abierto |
| Interfaz de red | Detección automática de 10/100BaseT RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Entradas de medición respecto a la interfaz de red: mín. 1500 V |

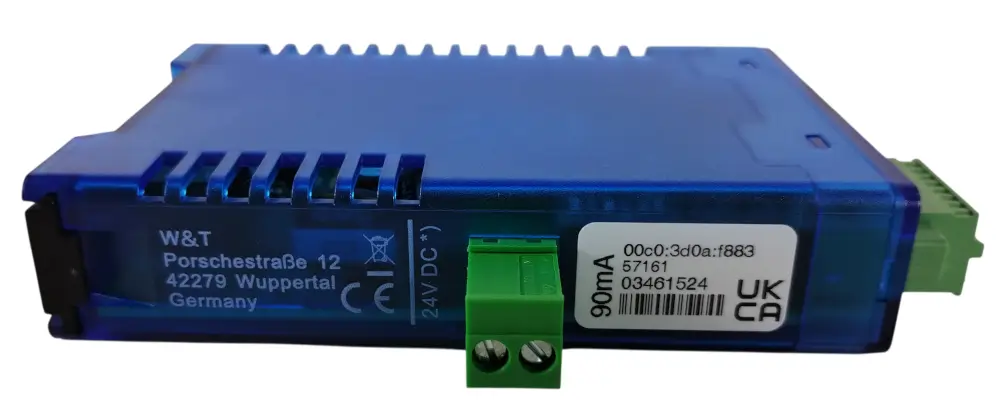

| Tensión de alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) Típ. 75 mA a 24 V CC con fuente de alimentación externa |

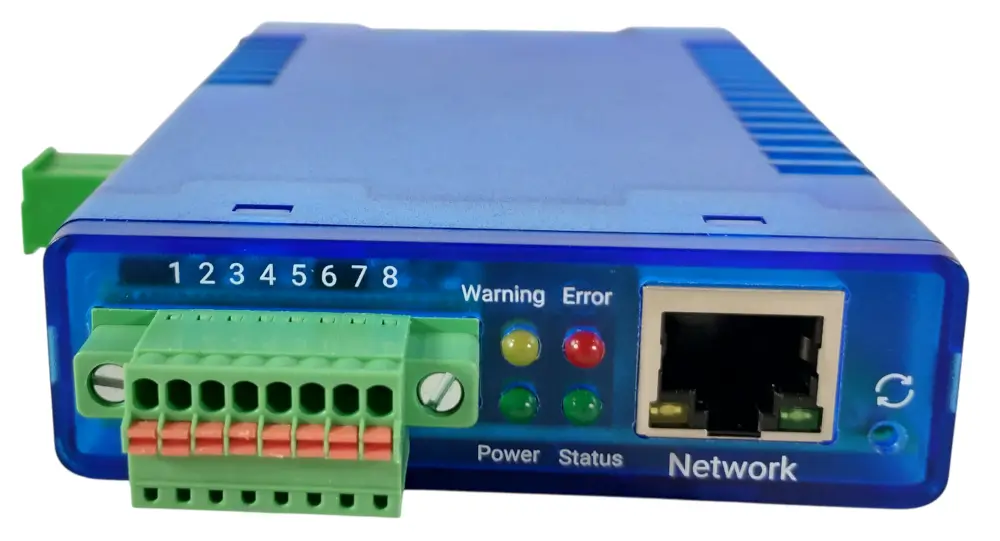

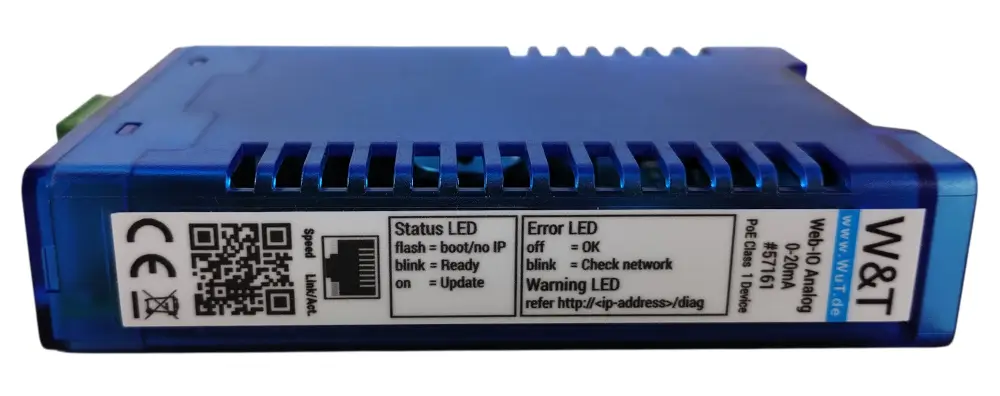

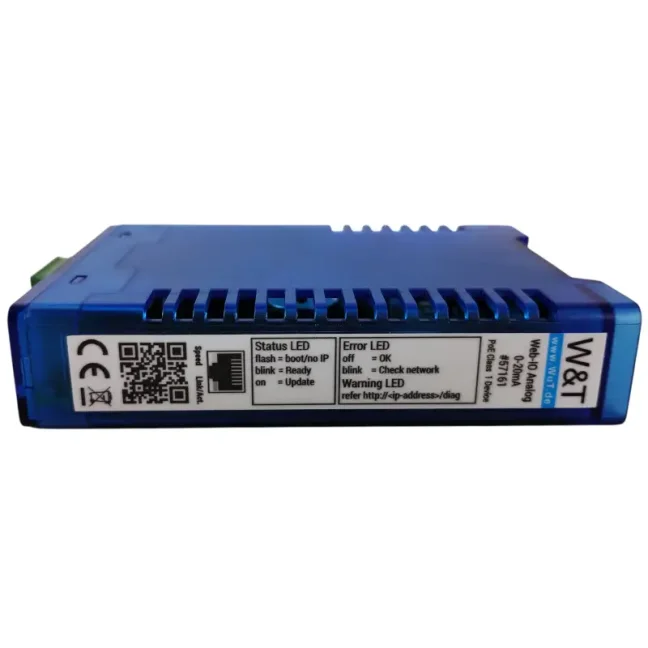

| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error 1 LED de aviso |
| Resolución | Entrada de corriente: 2,5 µA |
| Error de medición | máx. 0,5 % FSR (rango completo de 0 a 20 mA) TA = 0–60 °C |
| Intervalo de almacenamiento | 15, 30 s, 1, 5, 15, 60 min |
| Capacidad del historial | mín. 150 días, máx. 99 años |
| Actualización de los valores medidos para consultas de red y alarmas | 2 / segundo |

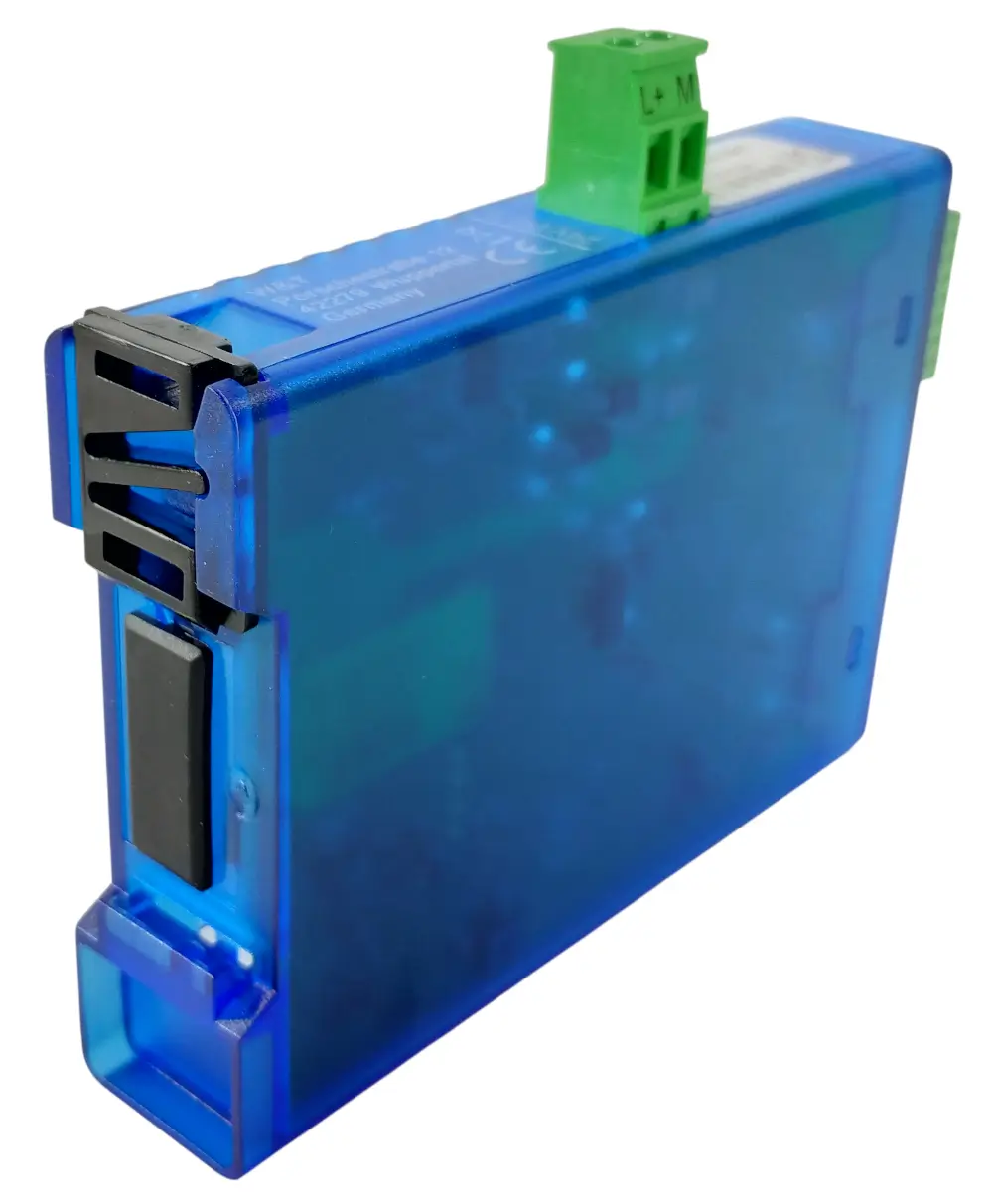

| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura ambiente de almacenamiento | De -40 a +70 °C |
| Temperatura ambiente de funcionamiento | De 0 a +60 °C |
| Contenido del suministro | 1x Web-IO Entrada/Salida analógica 2x 0 a 20 mA PoE para montaje en carril DIN 1× guía rápida en alemán e inglés |
Señales analógicas y registro de mediciones

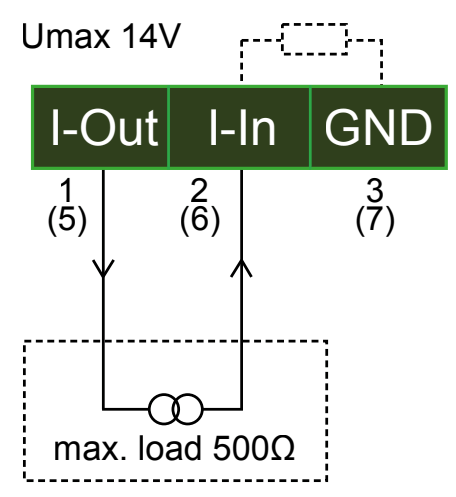

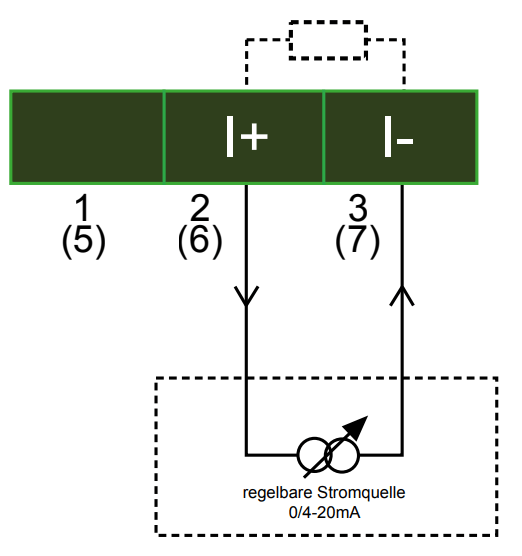

- La entrada de corriente se puede configurar como activa o pasiva. La entrada pasiva tiene una resistencia de 100 Ω. Tanto la entrada activa como la salida de corriente están diseñadas para una carga máxima de 500 Ω; en la salida se garantiza una tensión de 10 V.
- Las mediciones internas se actualizan dos veces por segundo. El intervalo de registro se selecciona de forma independiente: 15 o 30 segundos, o bien 1, 5, 15 o 60 minutos.
- Hay disponibles hasta 12 mensajes de alarma configurables, por correo electrónico y SNMP. Los datos pueden ponerse a disposición de una aplicación superior o registrarse a través de FTP y otros servicios compatibles.
- La capacidad del historial depende del intervalo seleccionado. El rango indicado, de 150 días a 99 años, describe el volumen de registros, no el tiempo de funcionamiento garantizado del dispositivo.
Puesta en marcha y accesorios
Antes de realizar la conexión, seleccione la función de cada canal, el método de conexión del sensor y la carga admisible. A continuación, configure la red, la escala de la magnitud mostrada, los servicios de comunicación, el intervalo de registro y los límites de alarma. Compruebe la conexión exacta del cuadro de bornes según el manual de este modelo.

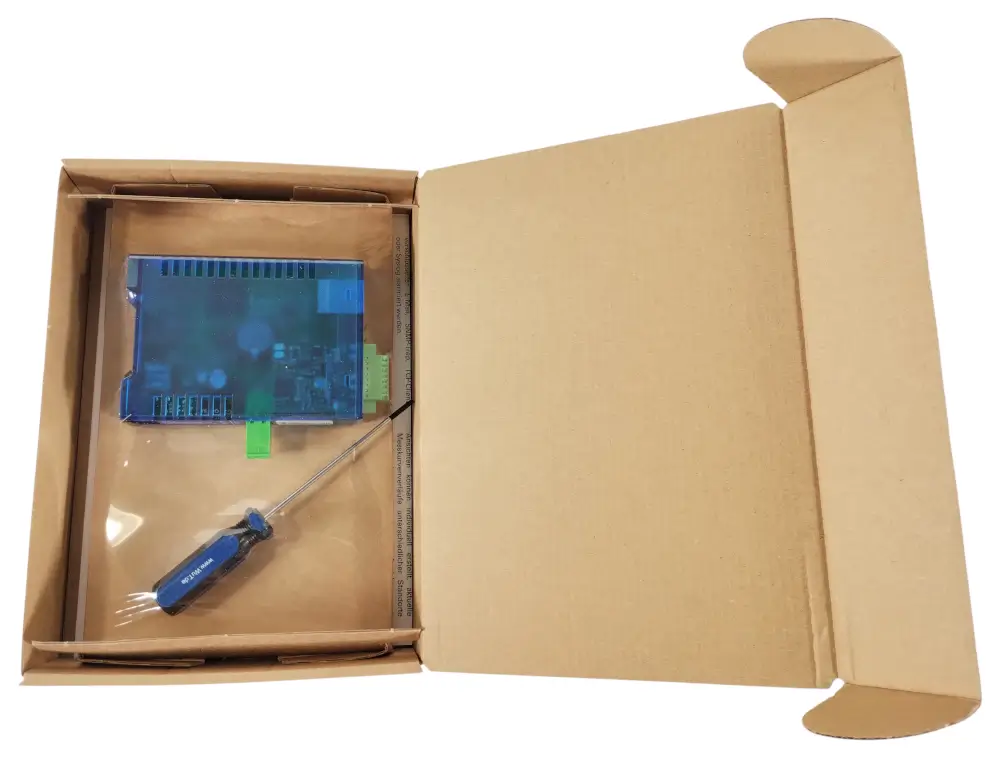

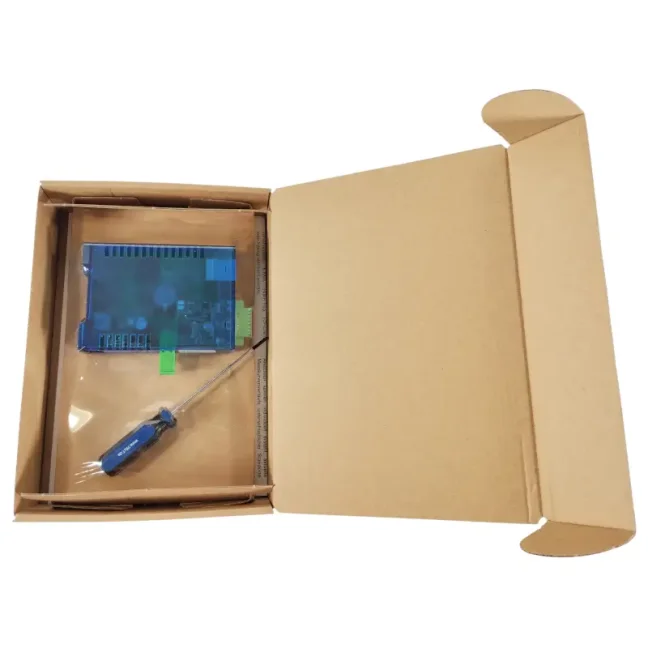

Contenido del suministro
- 1x Web-IO Entrada/Salida analógica 2x 0..20 mA PoE
- para montaje en carril DIN
- 1× guía rápida en alemán e inglés
Preguntas frecuentes
¿Hay dos entradas y otras dos salidas disponibles?
No. El módulo cuenta con dos canales físicos que se configuran como entrada o salida. Esto no aumenta el número total de canales.
¿Qué debo comprobar en el sensor conectado?
La entrada de corriente se puede configurar como activa o pasiva. La entrada pasiva tiene una resistencia de 100 Ω. Tanto la entrada activa como la salida de corriente están diseñadas para una carga máxima de 500 Ω; en la salida se garantiza una tensión de 10 V.
¿El intervalo de registro es igual que el periodo de medición?
No. La medición se actualiza dos veces por segundo, mientras que el almacenamiento del historial se realiza según un intervalo de registro configurado por separado.
¿Por qué realizar un pedido en FOXON?
Antes de realizar el pedido, comprobaremos la disponibilidad actual de la pieza y confirmaremos la fecha de entrega prevista. Le ayudaremos a elegir los dispositivos y los accesorios necesarios en función de la conexión y el tipo de comunicación requeridos. Confirmaremos las condiciones de la garantía y el alcance de cualquier diagnóstico o reparación en la oferta concreta.
Documentación y asesoramiento técnico
Datos técnicos y documentación W&T 57161
Los manuales, el firmware y las herramientas para este modelo también se pueden encontrar en la pestaña «Descargas». Para consultas sobre el servicio técnico, utilice Venta y reparación de piezas industriales FOXON.
¿Necesita seleccionar o pedir el modelo W&T 57161?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Esquemas e ilustraciones
Otros enlaces relacionados
Características técnicas del W&T 57161
| Entrada de corriente pasiva | 0/4–20 mA, 100 Ω |
|---|---|
| Entrada de corriente activa | 0/4–20 mA, carga máx. 500 Ω, tensión activa máx. 14 V / 40 mA |
| Salida de corriente | 0/4–20 mA, carga máx. 500 Ω, tensión garantizada 10 V |
| Conexión de entradas/salidas analógicas | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Supervisión del bucle de corriente | Protección contra cortocircuitos y detección de bucle abierto |
| Interfaz de red | Detección automática de 10/100BaseT RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Entradas de medición respecto a la interfaz de red: mín. 1500 V |
| Tensión de alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) Típ. 75 mA a 24 V CC con fuente de alimentación externa |
| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error 1 LED de aviso |
| Resolución | Entrada de corriente: 2,5 µA |
| Error de medición | máx. 0,5 % FSR (rango completo de 0 a 20 mA) TA = 0–60 °C |
| Intervalo de almacenamiento | 15, 30 s, 1, 5, 15, 60 min |
| Capacidad del historial | mín. 150 días, máx. 99 años |
| Actualización de los valores medidos para consultas de red y alarmas | 2 / segundo |
| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura ambiente de almacenamiento | De -40 a +70 °C |
| Temperatura ambiente de funcionamiento | De 0 a +60 °C |
| Contenido del suministro | 1x Web-IO Entrada/Salida analógica 2x 0 a 20 mA PoE para montaje en carril DIN 1× guía rápida en alemán e inglés |
Preguntas frecuentes (FAQ) – W&T Web-IO Analog 57161
¿Para qué sirve W&T Web-IO Analog 57161?
W&T Web-IO Analog 57161 sirve para la lectura y el ajuste remotos de señales analógicas de 0/4–20 mA a través de Ethernet. Es adecuado para la adquisición de datos, la monitorización de señales, la transmisión de valores analógicos a mayores distancias o el control remoto de dispositivos con entrada analógica.
¿Cuántos canales analógicos tiene Web-IO Analog 57161?
El dispositivo tiene 2 canales analógicos. Cada canal puede configurarse de forma independiente como entrada analógica o salida analógica, según las necesidades de la aplicación concreta.
¿Qué señales analógicas admite el dispositivo?
Web-IO Analog 57161 admite señales de corriente de 0–20 mA y 4–20 mA. La entrada de corriente puede conectarse como pasiva o activa, por lo que el dispositivo puede alimentar el lazo de corriente si es necesario.

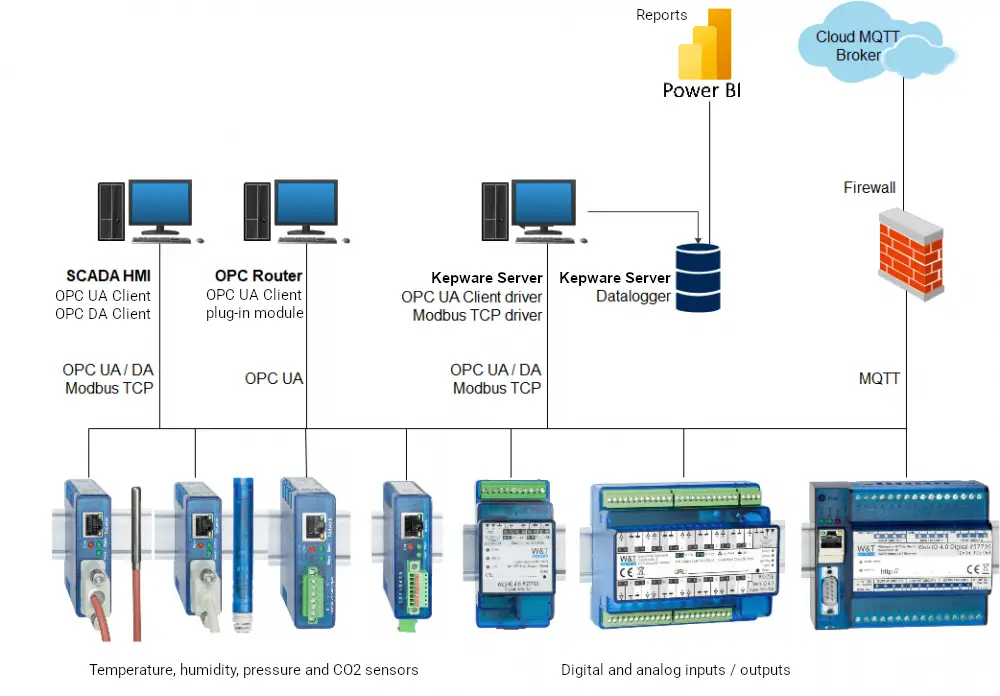

¿Se puede conectar Web-IO Analog 57161 a un servidor OPC o a un sistema SCADA?
Sí, el dispositivo admite OPC UA y OPC DA. Por tanto, los valores analógicos pueden leerse, por ejemplo, desde un servidor OPC, un sistema SCADA/HMI, software de integración u otra aplicación superior.
¿Web-IO Analog 57161 admite MQTT?
Sí, el dispositivo admite MQTT. Los valores pueden enviarse a un broker MQTT, una aplicación en la nube, un sistema edge o software de integración.
¿Qué otros protocolos de comunicación admite Web-IO Analog 57161?
Además de OPC UA, OPC DA y MQTT, también admite REST / Web API, Modbus TCP, SNMP, FTP, TCP, UDP, HTTP y Syslog. Gracias a ello, se puede conectar a sistemas industriales e IT sin programación compleja.
¿Web-IO Analog 57161 tiene un datalogger integrado?
Sí, el dispositivo tiene un datalogger integrado para almacenar los valores medidos en la memoria interna. Los datos pueden descargarse como archivo CSV y procesarse posteriormente, por ejemplo, en Excel u otro software.
¿Qué es el modo Box2Box?
El modo Box2Box permite conectar dos dispositivos Web-IO a través de Ethernet y transmitir valores analógicos entre ellos. De este modo se puede sustituir un cableado largo del lazo de corriente entre dos puntos remotos.
¿Cómo se configura Web-IO Analog 57161?
El dispositivo se configura mediante la interfaz web integrada. Para la configuración básica de la dirección IP, la administración del dispositivo y la actualización del firmware se puede utilizar la herramienta WuTility del fabricante W&T.
¿Cómo se alimenta Web-IO Analog 57161?
El módulo puede alimentarse mediante PoE o mediante una alimentación externa de corriente continua de 12–48 V DC. Está diseñado para montaje en carril DIN dentro de un armario eléctrico.
¿El modelo 57161 sustituye al antiguo Web-IO 57761?
Sí, el modelo 57161 sustituye al Web-IO 57761 original. La nueva versión tiene menor consumo, botón de reset y un LED de advertencia para señalizar errores de configuración o problemas de comunicación.
