Ethernet IO vzdialené analógové vstupy výstupy 0-20mA: 2xAI/AO, Modbus TCP, REST, MQTT, OPC UA
Priemyselný modul na vzdialený monitoring a zber analógových signálov. 2 kanály, každý samostatne konfigurovateľný ako AI alebo AO (0/4–20 mA). Analógové dáta je možné zbierať a ovládať cez OPC UA, REST, MQTT, Modbus TCP alebo webový server. Vstavaný datalogger na archiváciu dát do internej pamäte s možnosťou stiahnutia hodnôt ako CSV súbor; kapacita min. 150 dní až max. 99 rokov, ukladanie po 15 alebo 30 s, prípadne po 1, 5, 15 alebo 60 min. Alarmový systém s e-mailovou notifikáciou, automatické ovládanie výstupov podľa vstupu. Vyčítanie dát 2x za sekundu, napájanie 12–48 VDC alebo PoE, montáž na DIN lištu. Více
Kód: 57161
Priemyselný modul na vzdialený monitoring a zber analógových signálov. 2 kanály, každý samostatne konfigurovateľný ako AI alebo AO (0/4–20 mA). Analógové dáta je možné zbierať a ovládať cez OPC UA, REST, MQTT, Modbus TCP alebo webový server. Vstavaný datalogger na archiváciu dát do internej pamäte s možnosťou stiahnutia hodnôt ako CSV súbor; kapacita min. 150 dní až max. 99 rokov, ukladanie po 15 alebo 30 s, prípadne po 1, 5, 15 alebo 60 min. Alarmový systém s e-mailovou notifikáciou, automatické ovládanie výstupov podľa vstupu. Vyčítanie dát 2x za sekundu, napájanie 12–48 VDC alebo PoE, montáž na DIN lištu. Více
Kód: 57161
Analógové signály 0/4–20 mA dostupné cez Ethernet
W&T 57161 je sieťový modul na meranie a nastavovanie prúdových signálov 0/4–20 mA. Disponuje dvoma kanálmi, ktoré je možné nastaviť ako analógový vstup alebo výstup, webovým rozhraním, interným záznamom údajov a podporou protokolov OPC UA, MQTT, REST a Modbus TCP.
Potrebujete vybrať alebo objednať W&T 57161?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Použitie
Slúži na pripojenie snímačov s výstupom 0/4–20 mA, zaznamenávanie nameraných hodnôt a ovládanie analógových výstupných členov cez Ethernet. Režim Box2Box umožňuje prenášať analógovú hodnotu medzi dvoma vhodne nastavenými modulmi.
Technické parametre W&T 57161
| Pasívny prúdový vstup | 0/4–20 mA, 100 Ω |
|---|---|
| Aktívny prúdový vstup | 0/4–20 mA, zaťaženie max. 500 Ω, aktívne napätie max. 14 V / 40 mA |
| Prúdový výstup | 0/4–20 mA, zaťaženie max. 500 Ω, garantované napätie 10 V |
| Pripojenie analógových vstupov/výstupov | 8-pinová svorkovnica Priečny rez vodiča 0,2–1,3 mm² Dĺžka odizolovanej časti 6–8 mm |
| Kontrola prúdovej slučky | Ochrana proti skratu a detekcia prerušenia slučky |
| Sieťové rozhranie | Automatické rozpoznanie 10/100BaseT RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Meracie vstupy voči sieťovému rozhraniu: min. 1500 V |
| Napájacie napätie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) Typ. 75 mA pri 24 V DC s externým napájacím zdrojom |
| Signalizácia | 1 LED indikátor napájania 2× LED indikátory stavu siete 4 LED diódy pre stav a chyby 1 výstražná LED dióda |
| Rozlíšenie | Prúdový vstup: 2,5 µA |
| Chyba merania | max. 0,5 % FSR (plný rozsah 0 až 20 mA) TA = 0–60 °C |
| Interval ukladania | 15, 30 s, 1, 5, 15, 60 min |
| Kapacita histórie | min. 150 dní, max. 99 rokov |
| Aktualizácia nameranej hodnoty pre sieťové dotazy a alarmy | 2 / sekunda |
| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 22 × 75 mm (dĺžka × šírka × výška) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 140 g |
| Skladovacia teplota okolia | -40 až +70 °C |
| Prevádzková teplota okolia | 0 až +60 °C |
| Obsah dodávky | 1x Web-IO analógový vstup/výstup 2x 0 až 20 mA PoE na montáž na lištu DIN 1× stručný návod v nemčine a angličtine |
Analógové signály a záznam meraní
- Prúdový vstup je možné nastaviť ako aktívny alebo pasívny. Pasívny vstup má odpor 100 Ω. Aktívny vstup aj prúdový výstup sú určené pre zaťaženie maximálne 500 Ω; na výstupe je zaručené napätie 10 V.
- Interné merania sa aktualizujú dvakrát za sekundu. Interval zaznamenávania sa volí samostatne: 15 alebo 30 sekúnd, prípadne 1, 5, 15 alebo 60 minút.
- K dispozícii je až 12 nastaviteľných výstražných hlásení, e-mail a SNMP. Dáta je možné sprístupniť nadradenej aplikácii alebo zaznamenávať prostredníctvom FTP a ďalších podporovaných služieb.
- Kapacita histórie závisí od zvoleného intervalu. Uvedený rozsah od 150 dní do 99 rokov opisuje objem záznamov, nie zaručenú dobu prevádzky zariadenia.
Uvedenie do prevádzky a príslušenstvo
Pred pripojením vyberte funkciu každého kanála, spôsob zapojenia snímača a povolené zaťaženie. Následne nastavte sieť, mierku zobrazovanej veličiny, komunikačné služby, interval záznamu a alarmové limity. Presné zapojenie svorkovnice overte podľa návodu k tomuto modelu.
Obsah dodávky
- 1x Web-IO analógový vstup/výstup 2x 0..20 mA PoE
- na montáž na lištu DIN
- 1× stručný návod v nemčine a angličtine
Často kladené otázky
Sú k dispozícii dva vstupy a ďalšie dva výstupy?
Nie. Modul má dva fyzické kanály, ktoré sa nastavujú ako vstup alebo výstup. Celkový počet kanálov sa tým nezvyšuje.
Čo musím skontrolovať na pripojenom snímači?
Prúdový vstup je možné nastaviť ako aktívny alebo pasívny. Pasívny vstup má odpor 100 Ω. Aktívny vstup aj prúdový výstup sú určené pre zaťaženie maximálne 500 Ω; na výstupe je zaručené napätie 10 V.
Je interval záznamu rovnaký ako perióda merania?
Nie. Meranie sa aktualizuje dvakrát za sekundu, zatiaľ čo ukladanie histórie prebieha podľa samostatne nastaveného intervalu záznamu.
Prečo objednávať u spoločnosti FOXON
Pred objednaním overíme aktuálnu dostupnosť dielu a potvrdíme možný termín dodania. Pomôžeme vám s výberom zariadenia a potrebného príslušenstva podľa zapojenia a požadovanej komunikácie. Zárukové podmienky a rozsah prípadnej diagnostiky alebo opravy potvrdíme pre konkrétnu ponuku.
Dokumentácia a technické poradenstvo
Technické údaje a dokumentácia W&T 57161
Návody, firmvér a nástroje pre tento model nájdete tiež v záložke Na stiahnutie. Ak máte otázky týkajúce sa servisu, použite predaj a opravy priemyselných dielov FOXON.
Potrebujete vybrať alebo objednať W&T 57161?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.

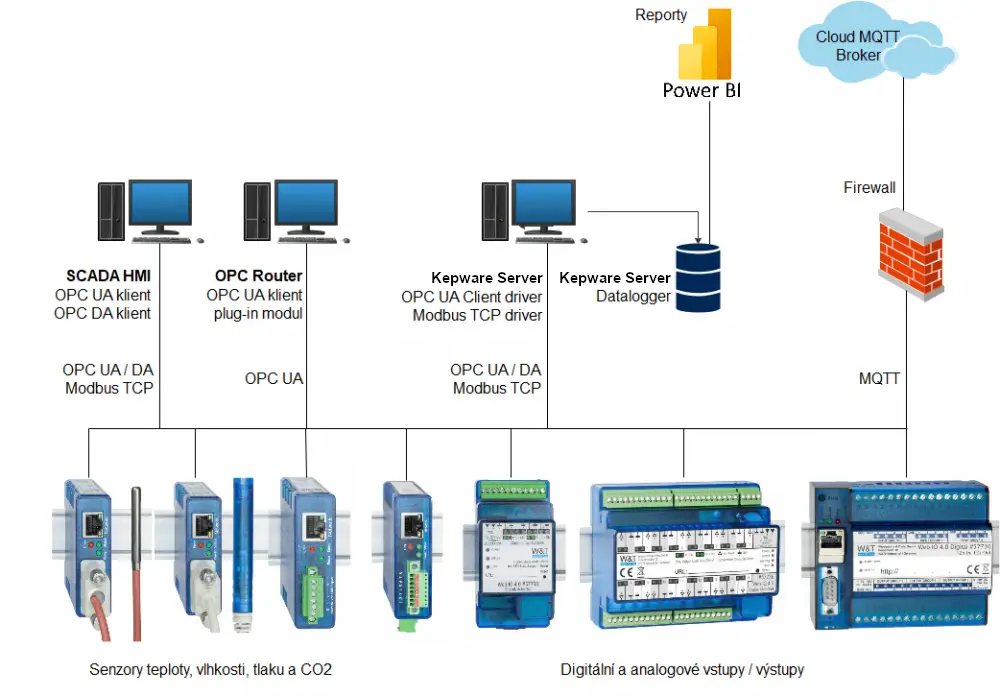

Schéma a obrázky
Ďalšie súvisiace odkazy
Technické vlastnosti W&T 57161
| Pasívny prúdový vstup | 0/4–20 mA, 100 Ω |
|---|---|
| Aktívny prúdový vstup | 0/4–20 mA, zaťaženie max. 500 Ω, aktívne napätie max. 14 V / 40 mA |
| Prúdový výstup | 0/4–20 mA, zaťaženie max. 500 Ω, garantované napätie 10 V |
| Pripojenie analógových vstupov/výstupov | 8-pinová svorkovnica Priečny rez vodiča 0,2–1,3 mm² Dĺžka odizolovanej časti 6–8 mm |
| Kontrola prúdovej slučky | Ochrana proti skratu a detekcia prerušenia slučky |
| Sieťové rozhranie | Automatické rozpoznanie 10/100BaseT RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Meracie vstupy voči sieťovému rozhraniu: min. 1500 V |
| Napájacie napätie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) Typ. 75 mA pri 24 V DC s externým napájacím zdrojom |
| Signalizácia | 1 LED indikátor napájania 2× LED indikátory stavu siete 4 LED diódy pre stav a chyby 1 výstražná LED dióda |
| Rozlíšenie | Prúdový vstup: 2,5 µA |
| Chyba merania | max. 0,5 % FSR (plný rozsah 0 až 20 mA) TA = 0–60 °C |
| Interval ukladania | 15, 30 s, 1, 5, 15, 60 min |
| Kapacita histórie | min. 150 dní, max. 99 rokov |
| Aktualizácia nameranej hodnoty pre sieťové dotazy a alarmy | 2 / sekunda |
| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 22 × 75 mm (dĺžka × šírka × výška) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 140 g |
| Skladovacia teplota okolia | -40 až +70 °C |
| Prevádzková teplota okolia | 0 až +60 °C |
| Obsah dodávky | 1x Web-IO analógový vstup/výstup 2x 0 až 20 mA PoE na montáž na lištu DIN 1× stručný návod v nemčine a angličtine |
Často kladené otázky (FAQ) – W&T Web-IO Analog 57161
Na čo slúži W&T Web-IO Analog 57161?
W&T Web-IO Analog 57161 slúži na vzdialené čítanie a nastavovanie analógových signálov 0/4–20 mA cez Ethernet. Je vhodný na zber dát, monitoring signálov, prenos analógových hodnôt na dlhšie vzdialenosti alebo vzdialené ovládanie zariadení s analógovým vstupom.
Koľko analógových kanálov má Web-IO Analog 57161?
Zariadenie má 2 analógové kanály. Každý kanál je možné samostatne nakonfigurovať ako analógový vstup alebo analógový výstup podľa potrieb konkrétnej aplikácie.
Aké analógové signály zariadenie podporuje?
Web-IO Analog 57161 podporuje prúdové signály 0–20 mA a 4–20 mA. Prúdový vstup môže byť zapojený ako pasívny alebo aktívny, takže zariadenie môže v prípade potreby napájať prúdovú slučku.
Je možné Web-IO Analog 57161 pripojiť k OPC serveru alebo SCADA systému?
Áno, zariadenie podporuje OPC UA aj OPC DA. Analógové hodnoty je preto možné čítať napríklad z OPC servera, SCADA/HMI systému, integračného softvéru alebo inej nadradenej aplikácie.
Podporuje Web-IO Analog 57161 MQTT?
Áno, zariadenie podporuje MQTT. Hodnoty je možné odosielať do MQTT brokera, cloudovej aplikácie, edge systému alebo integračného softvéru.
Aké ďalšie komunikačné protokoly Web-IO Analog 57161 podporuje?
Okrem OPC UA, OPC DA a MQTT podporuje aj REST / Web API, Modbus TCP, SNMP, FTP, TCP, UDP, HTTP a Syslog. Vďaka tomu ho je možné napojiť do priemyselných aj IT systémov bez zložitého programovania.
Má Web-IO Analog 57161 vstavaný datalogger?
Áno, zariadenie má vstavaný datalogger na ukladanie meraných hodnôt do internej pamäte. Dáta je možné stiahnuť ako CSV súbor a ďalej spracovať napríklad v Exceli alebo inom softvéri.
Čo je režim Box2Box?
Režim Box2Box umožňuje prepojiť dve Web-IO zariadenia cez Ethernet a prenášať medzi nimi analógové hodnoty. Takto je možné nahradiť dlhé vedenie prúdovej slučky medzi dvoma vzdialenými miestami.
Ako sa Web-IO Analog 57161 konfiguruje?
Zariadenie sa nastavuje cez integrované webové rozhranie. Na základné nastavenie IP adresy, správu zariadenia a aktualizáciu firmvéru je možné použiť nástroj WuTility od výrobcu W&T.
Ako sa Web-IO Analog 57161 napája?
Modul je možné napájať cez PoE alebo externým jednosmerným napájaním 12–48 V DC. Je určený na montáž na DIN lištu do rozvádzača.
Nahrádza model 57161 starší Web-IO 57761?
Áno, model 57161 nahrádza pôvodný Web-IO 57761. Nová verzia má nižšiu spotrebu, resetovacie tlačidlo a varovnú LED na signalizáciu chýb konfigurácie alebo komunikačných problémov.
